STM32L041E6 в корпусе WLCSP25: распиновка

STM32L041E6 — микроконтроллер STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус WLCSP25 — 25 шариков, из них 20 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
32 КБ
ОЗУ
8 КБ
Корпус
WLCSP25, 25 шариков
Линий ввода-вывода
20
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+150 °C, зависит от исполнения

Схема корпуса WLCSP25

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L041E6 в корпусе WLCSP25, вид сверхуABCDE12345PA13 — шарик A1: LPTIM1_ETR, LPUART1_RX, SYS_SWDIOPA13PA14 — шарик A2: I2C1_SMBA, LPTIM1_OUT, LPUART1_TX, SYS_SWCLK, USART2_TXPA14PB6 — шарик A3: COMP2_INP, I2C1_SCL, LPTIM1_ETR, TIM21_CH1, USART2_TXPB6PB7 — шарик A4: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART2_RXPB7BOOT0 — шарик A5BOOT0PA9 — шарик B1: I2C1_SCL, RCC_MCO, TIM22_CH1, USART2_TXPA9PB3 — шарик B2: COMP2_INM, SPI1_SCK, TIM2_CH2PB3PA4 — шарик B3: ADC_IN4, COMP1_INM, COMP2_INM, LPTIM1_IN1, SPI1_NSS, TIM22_ETR, USART2_CKPA4PA1 — шарик B4: ADC_IN1, COMP1_INP, I2C1_SMBA, LPTIM1_IN2, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTSPA1PC14-OSC32_IN — шарик B5: RCC_OSC32_INPC14PA8 — шарик C1: LPTIM1_IN1, RCC_MCO, TIM2_CH1, USART2_CKPA8PA10 — шарик C2: I2C1_SDA, TIM22_CH2, USART2_RXPA10PA7 — шарик C3: ADC_IN7, COMP2_OUT, LPTIM1_OUT, SPI1_MOSI, TIM22_CH2, USART2_CTSPA7VDDA — шарик C4VDDAPC15-OSC32_OUT — шарик C5: RCC_OSC32_OUTPC15VDD — шарик D1VDDPB1 — шарик D2: ADC_IN9, LPUART1_DE, LPUART1_RTS, SPI1_MOSI, SYS_VREF_OUT_PB1, TIM2_CH4, USART2_CKPB1PA5 — шарик D3: ADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA2 — шарик D4: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1, TIM2_CH3, USART2_TXPA2NRST — шарик D5NRSTVSSA — шарик E1VSSAPB0 — шарик E2: ADC_IN8, SPI1_MISO, SYS_VREF_OUT_PB0, TIM2_CH3, USART2_DE, USART2_RTSPB0PA6 — шарик E3: ADC_IN6, COMP1_OUT, LPTIM1_ETR, LPUART1_CTS, SPI1_MISO, TIM22_CH1PA6PA3 — шарик E4: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RXPA3PA0-CK_IN — шарик E5: ADC_IN0, COMP1_INM, COMP1_OUT, LPTIM1_IN1, RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTSPA0WLCSP25, вид сверху: шарики виднысквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

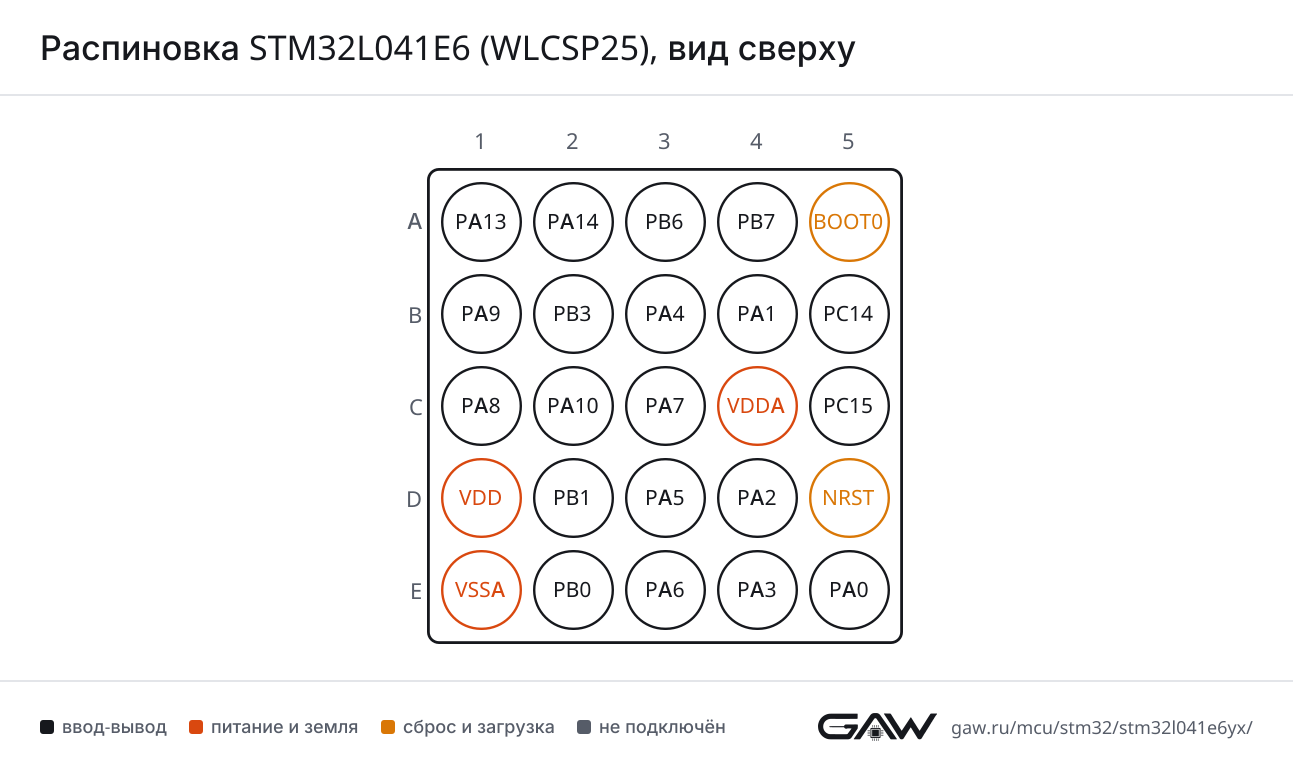

Распиновка STM32L041E6 (WLCSP25), вид сверхуРаспиновка WLCSP25 картинкой
PNG, 1293 × 772 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART2CKPA4 (B3, AF4), PA8 (C1, AF4), PB1 (D2, AF0)
CTSPA7 (C3, AF4), PA0-CK_IN (E5, AF4)
DEPA1 (B4, AF4), PB0 (E2, AF4)
RTSPA1 (B4, AF4), PB0 (E2, AF4)
RXPB7 (A4, AF0), PA10 (C2, AF4), PA3 (E4, AF4)
TXPA14 (A2, AF4), PB6 (A3, AF0), PA9 (B1, AF4), PA2 (D4, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (E3, AF4)
DEPB1 (D2, AF4)
RTSPB1 (D2, AF4)
RXPA13 (A1, AF6), PA3 (E4, AF6)
TXPA14 (A2, AF6), PA2 (D4, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB0 (E2, AF1), PA6 (E3, AF0)
MOSIPA7 (C3, AF0), PB1 (D2, AF1)
NSSPA4 (B3, AF0)
SCKPB3 (B2, AF0), PA5 (D3, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A3, AF1), PA9 (B1, AF1)
SDAPB7 (A4, AF1), PA10 (C2, AF1)
SMBAPA14 (A2, AF3), PA1 (B4, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0-CK_IN (E5)
IN1PA1 (B4)
IN2PA2 (D4)
IN3PA3 (E4)
IN4PA4 (B3)
IN5PA5 (D3)
IN6PA6 (E3)
IN7PA7 (C3)
IN8PB0 (E2)
IN9PB1 (D2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA4 (B3), PA5 (D3), PA0-CK_IN (E5)
INPPA1 (B4)
OUTPA6 (E3, AF7), PA0-CK_IN (E5, AF7)
COMP2INMPB3 (B2), PA4 (B3), PA5 (D3), PA2 (D4)
INPPB6 (A3), PB7 (A4), PA3 (E4)
OUTPA7 (C3, AF7), PA2 (D4, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA8 (C1, AF5), PA5 (D3, AF5), PA0-CK_IN (E5, AF2)
CH2PB3 (B2, AF2), PA1 (B4, AF2)
CH3PA2 (D4, AF2), PB0 (E2, AF5)
CH4PB1 (D2, AF5), PA3 (E4, AF2)
ETRPA5 (D3, AF2), PA0-CK_IN (E5, AF5)
TIM21CH1PB6 (A3, AF5), PA2 (D4, AF0)
CH2PA3 (E4, AF0)
ETRPA1 (B4, AF5)
TIM22CH1PA9 (B1, AF5), PA6 (E3, AF5)
CH2PA10 (C2, AF5), PA7 (C3, AF5)
ETRPA4 (B3, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPA13 (A1, AF1), PB6 (A3, AF2), PA6 (E3, AF1)
IN1PA4 (B3, AF1), PA8 (C1, AF2), PA0-CK_IN (E5, AF1)
IN2PB7 (A4, AF2), PA1 (B4, AF1), PA5 (D3, AF1)
OUTPA14 (A2, AF1), PA7 (C3, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPA2 (D4)
OUT_CALIBPA2 (D4)
TSPA2 (D4)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A2, AF0)
SWDIOPA13 (A1, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCCK_INPA0-CK_IN (E5)
MCOPA9 (B1, AF0), PA8 (C1, AF0)
OSC32_INPC14-OSC32_IN (B5)
OSC32_OUTPC15-OSC32_OUT (C5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0-CK_IN (E5)
RTC_TAMP3PA2 (D4)
SYS_WKUP1PA0-CK_IN (E5)
SYS_WKUP3PA2 (D4)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), AES (аппаратное шифрование AES).

Таблица выводов

Все 25 шариков корпуса WLCSP25 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA13ввод-выводLPTIM1_ETR (AF1), LPUART1_RX (AF6), SYS_SWDIO (AF0)
A2PA14ввод-выводI2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
A3PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), TIM21_CH1 (AF5), USART2_TX (AF0)
A4PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART2_RX (AF0)
A5BOOT0загрузка—
B1PA9ввод-выводI2C1_SCL (AF1), RCC_MCO (AF0), TIM22_CH1 (AF5), USART2_TX (AF4)
B2PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2)
B3PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, LPTIM1_IN1 (AF1), SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
B4PA1ввод-выводADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
B5PC14-OSC32_INввод-выводRCC_OSC32_IN
C1PA8ввод-выводLPTIM1_IN1 (AF2), RCC_MCO (AF0), TIM2_CH1 (AF5), USART2_CK (AF4)
C2PA10ввод-выводI2C1_SDA (AF1), TIM22_CH2 (AF5), USART2_RX (AF4)
C3PA7ввод-выводADC_IN7, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM22_CH2 (AF5), USART2_CTS (AF4)
C4VDDAпитание—
C5PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
D1VDDпитание—
D2PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SPI1_MOSI (AF1), SYS_VREF_OUT_PB1, TIM2_CH4 (AF5), USART2_CK (AF0)
D3PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2 (AF1), SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
D4PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
D5NRSTсброс—
E1VSSAпитание—
E2PB0ввод-выводADC_IN8, SPI1_MISO (AF1), SYS_VREF_OUT_PB0, TIM2_CH3 (AF5), USART2_DE (AF4), USART2_RTS (AF4)
E3PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPTIM1_ETR (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5)
E4PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
E5PA0-CK_INввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDD1питание цифровой части и линий ввода-вывода
VDDAC4питание аналоговой части: АЦП, ЦАП, генераторы
VSSAE1общий провод аналоговой части
NRSTD5сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L041E6Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L041E6STM32L041E6Yx32 КБ8 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP25, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L031E4, STM32L031E6STM32L0x125 из 25выводы совпадают полностьютолько у этого: AES
STM32L011E3, STM32L011E4STM32L0x123 из 25A5: BOOT0 → PB9; E1: VSSA → VSSтолько у этого: AES, TIM22; флеш-память до 32 и 16 КБ; ОЗУ 8 и 2 КБ

Частые вопросы

На каких выводах USART2 у STM32L041E6?

В корпусе WLCSP25 сигнал USART2_TX выведен на PA14 (шарик A2, AF4) или PB6 (шарик A3, AF0) или PA9 (шарик B1, AF4) или PA2 (шарик D4, AF4), USART2_RX — на PB7 (шарик A4, AF0) или PA10 (шарик C2, AF4) или PA3 (шарик E4, AF4).

Где у STM32L041E6 выводы SWD для программатора?

SWDIO — PA13 (шарик A1, AF0), SWCLK — PA14 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L041E6?

I2C1_SCL — PB6 (шарик A3, AF1) или PA9 (шарик B1, AF1), I2C1_SDA — PB7 (шарик A4, AF1) или PA10 (шарик C2, AF1).

Сколько выводов ввода-вывода у STM32L041E6 в корпусе WLCSP25?

20 из 25. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L041E6?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
