STM32L021F4 в корпусе TSSOP20: распиновка

STM32L021F4 — микроконтроллер STM32L0 на ядре Cortex-M0+: 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус TSSOP20 — 20 выводов, из них 16 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 11 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Флеш-память: 16 КБ
ОЗУ: 2 КБ
Корпус: TSSOP20, 20 выводов
Линий ввода-вывода: 16

Схема корпуса TSSOP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

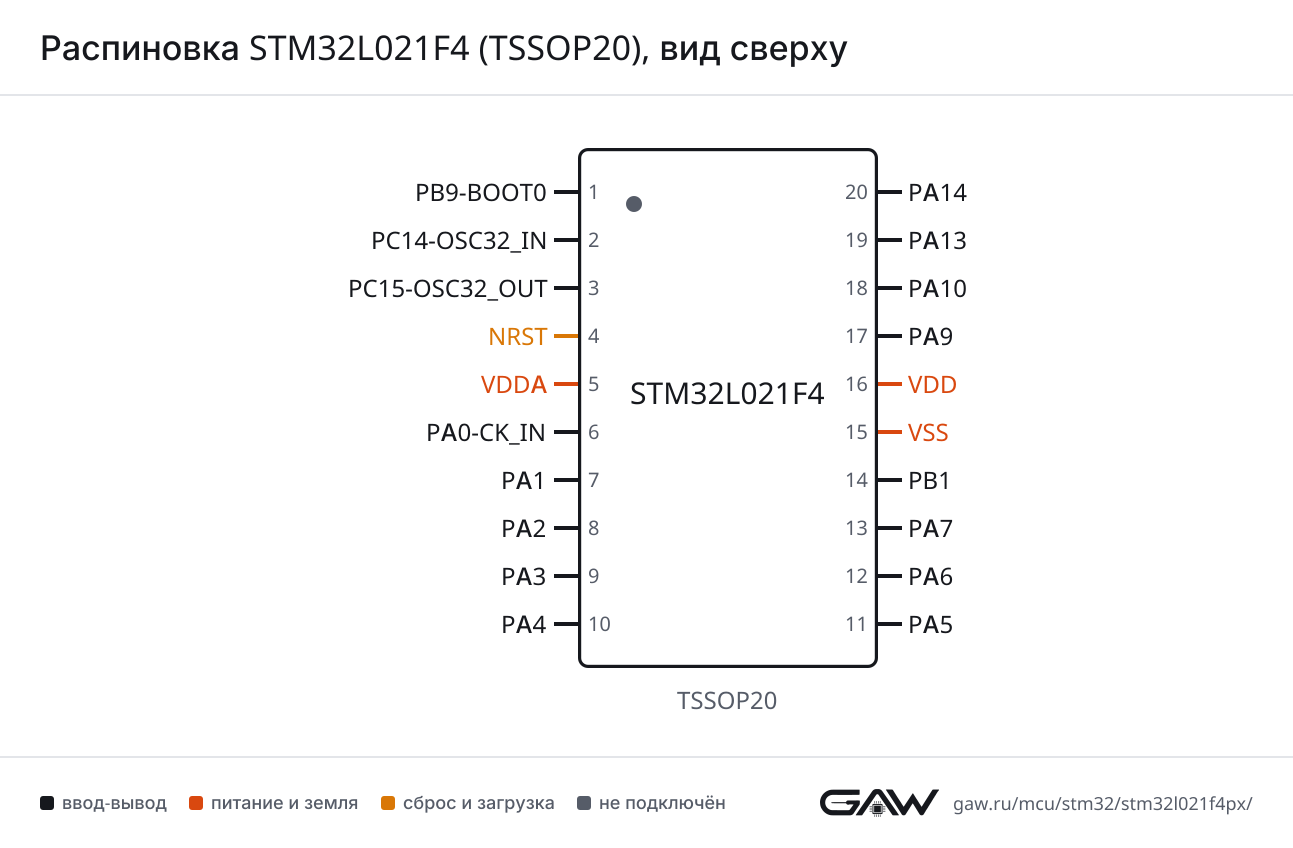

Распиновка TSSOP20 картинкой
PNG, 1293 × 848 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART2	CK	PA4 (10, AF4), PB1 (14, AF0)
	CTS	PA0-CK_IN (6, AF4), PA7 (13, AF4)
	DE	PA1 (7, AF4)
	RTS	PA1 (7, AF4)
	RX	PA0-CK_IN (6, AF0), PA3 (9, AF4), PA10 (18, AF4)
	TX	PA2 (8, AF4), PA9 (17, AF4), PA14 (20, AF4)

LPUART — UART с малым потреблением

Блок	Сигнал	Выводы
LPUART1	CTS	PA6 (12, AF4)
	DE	PB1 (14, AF4)
	RTS	PB1 (14, AF4)
	RX	PA0-CK_IN (6, AF6), PA3 (9, AF6), PA13 (19, AF6)
	TX	PA1 (7, AF6), PA2 (8, AF6), PA4 (10, AF6), PA14 (20, AF6)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (12, AF0), PA14 (20, AF5)
	MOSI	PA7 (13, AF0), PB1 (14, AF1)
	NSS	PA4 (10, AF0)
	SCK	PA5 (11, AF0), PA13 (19, AF5)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PA4 (10, AF3), PA9 (17, AF1)
	SDA	PA10 (18, AF1), PA13 (19, AF3)
	SMBA	PA1 (7, AF3), PA14 (20, AF3)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC	IN0	PA0-CK_IN (6)
	IN1	PA1 (7)
	IN2	PA2 (8)
	IN3	PA3 (9)
	IN4	PA4 (10)
	IN5	PA5 (11)
	IN6	PA6 (12)
	IN7	PA7 (13)
	IN9	PB1 (14)

COMP — аналоговый компаратор

Блок	Сигнал	Выводы
COMP1	INM	PA0-CK_IN (6), PA4 (10), PA5 (11)
	INP	PA1 (7)
	OUT	PA0-CK_IN (6, AF7), PA6 (12, AF7), PA9 (17, AF7), PA10 (18, AF7), PA13 (19, AF7)
COMP2	INM	PA2 (8), PA4 (10), PA5 (11)
	INP	PA3 (9), PA7 (13)
	OUT	PA2 (8, AF7), PA4 (10, AF7), PA7 (13, AF7), PA14 (20, AF7)

TIM — таймер

Блок	Сигнал	Выводы
TIM2	CH1	PA0-CK_IN (6, AF2), PA5 (11, AF5)
	CH2	PA1 (7, AF2)
	CH3	PA2 (8, AF2), PA10 (18, AF5)
	CH4	PA3 (9, AF2), PB1 (14, AF5)
	ETR	PA0-CK_IN (6, AF5), PA4 (10, AF5), PA5 (11, AF2)
TIM21	CH1	PA2 (8, AF0), PA10 (18, AF0)
	CH2	PA3 (9, AF0), PA9 (17, AF5)
	ETR	PA1 (7, AF5), PA7 (13, AF5)

LPTIM — таймер с малым потреблением

Блок	Сигнал	Выводы
LPTIM1	ETR	PA4 (10, AF2), PA6 (12, AF1), PA13 (19, AF1)
	IN1	PA0-CK_IN (6, AF1), PA4 (10, AF1), PB1 (14, AF2)
	IN2	PA1 (7, AF1), PA5 (11, AF1)
	OUT	PA7 (13, AF1), PA9 (17, AF2), PA14 (20, AF1)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT_ALARM	PA2 (8)
	OUT_CALIB	PA2 (8)
	REFIN	PA10 (18, AF2)
	TS	PA2 (8)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14 (20, AF0)
	SWDIO	PA13 (19, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	CK_IN	PA0-CK_IN (6)
	MCO	PA9 (17, AF0)
	OSC32_IN	PC14-OSC32_IN (2)
	OSC32_OUT	PC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP2	PA0-CK_IN (6)
	RTC_TAMP3	PA2 (8)
	SYS_WKUP1	PA0-CK_IN (6)
	SYS_WKUP3	PA2 (8)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), AES (аппаратное шифрование AES).

Таблица выводов

Все 20 выводов корпуса TSSOP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	PB9-BOOT0	ввод-вывод	—
2	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN
3	PC15-OSC32_OUT	ввод-вывод	RCC_OSC32_OUT
4	NRST	сброс	—
5	VDDA	питание	—
6	PA0-CK_IN	ввод-вывод	ADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), LPUART1_RX (AF6), RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART2_RX (AF0)
7	PA1	ввод-вывод	ADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), LPUART1_TX (AF6), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
8	PA2	ввод-вывод	ADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
9	PA3	ввод-вывод	ADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
10	PA4	ввод-вывод	ADC_IN4, COMP1_INM, COMP2_INM, COMP2_OUT (AF7), I2C1_SCL (AF3), LPTIM1_ETR (AF2), LPTIM1_IN1 (AF1), LPUART1_TX (AF6), SPI1_NSS (AF0), TIM2_ETR (AF5), USART2_CK (AF4)
11	PA5	ввод-вывод	ADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2 (AF1), SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
12	PA6	ввод-вывод	ADC_IN6, COMP1_OUT (AF7), LPTIM1_ETR (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0)
13	PA7	ввод-вывод	ADC_IN7, COMP2_INP, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM21_ETR (AF5), USART2_CTS (AF4)
14	PB1	ввод-вывод	ADC_IN9, LPTIM1_IN1 (AF2), LPUART1_DE (AF4), LPUART1_RTS (AF4), SPI1_MOSI (AF1), SYS_VREF_OUT_PB1, TIM2_CH4 (AF5), USART2_CK (AF0)
15	VSS	питание	—
16	VDD	питание	—
17	PA9	ввод-вывод	COMP1_OUT (AF7), I2C1_SCL (AF1), LPTIM1_OUT (AF2), RCC_MCO (AF0), TIM21_CH2 (AF5), USART2_TX (AF4)
18	PA10	ввод-вывод	COMP1_OUT (AF7), I2C1_SDA (AF1), RTC_REFIN (AF2), TIM21_CH1 (AF0), TIM2_CH3 (AF5), USART2_RX (AF4)
19	PA13	ввод-вывод	COMP1_OUT (AF7), I2C1_SDA (AF3), LPTIM1_ETR (AF1), LPUART1_RX (AF6), SPI1_SCK (AF5), SYS_SWDIO (AF0)
20	PA14	ввод-вывод	COMP2_OUT (AF7), I2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SPI1_MISO (AF5), SYS_SWCLK (AF0), USART2_TX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VDD	16	питание цифровой части и линий ввода-вывода
VDDA	5	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	15	общий провод (земля)
NRST	4	сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L021F4Px. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32L021F4	STM32L021F4Px	16 КБ	2 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32L011F3, STM32L011F4	STM32L0x1	20 из 20	выводы совпадают полностью
STM32L031F4, STM32L031F6	STM32L0x1	19 из 20	1: PB9 → BOOT0
STM32L041F6	STM32L0x1	19 из 20	1: PB9 → BOOT0
STM32L010F4	STM32L0x0 Value Line	20 из 20	выводы совпадают полностью

Частые вопросы

На каких выводах USART2 у STM32L021F4?

В корпусе TSSOP20 сигнал USART2_TX выведен на PA2 (вывод 8, AF4) или PA9 (вывод 17, AF4) или PA14 (вывод 20, AF4), USART2_RX — на PA0-CK_IN (вывод 6, AF0) или PA3 (вывод 9, AF4) или PA10 (вывод 18, AF4).

Где у STM32L021F4 выводы SWD для программатора?

SWDIO — PA13 (вывод 19, AF0), SWCLK — PA14 (вывод 20, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L021F4?

I2C1_SCL — PA4 (вывод 10, AF3) или PA9 (вывод 17, AF1), I2C1_SDA — PA10 (вывод 18, AF1) или PA13 (вывод 19, AF3).

Сколько выводов ввода-вывода у STM32L021F4 в корпусе TSSOP20?

16 из 20. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
