STM32L031F4 и STM32L031F6 в корпусе TSSOP20: распиновка

STM32L031F4 и STM32L031F6 — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 16 и 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус TSSOP20 — 20 выводов, из них 15 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
16 и 32 КБ
ОЗУ
8 КБ
Корпус
TSSOP20, 20 выводов
Линий ввода-вывода
15
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса TSSOP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L031F4, STM32L031F6 в корпусе TSSOP20, вид сверхуSTM32L031F4STM32L031F6TSSOP20, вид сверхуBOOT0 — вывод 11BOOT0PC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_OUT3PC15-OSC32_OUTNRST — вывод 44NRSTVDDA — вывод 55VDDAPA0-CK_IN — вывод 6: ADC_IN0, COMP1_INM, COMP1_OUT, LPTIM1_IN1, RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS6PA0-CK_INPA1 — вывод 7: ADC_IN1, COMP1_INP, I2C1_SMBA, LPTIM1_IN2, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1, TIM2_CH3, USART2_TX8PA2PA3 — вывод 9: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RX9PA3PA4 — вывод 10: ADC_IN4, COMP1_INM, COMP2_INM, LPTIM1_IN1, SPI1_NSS, TIM22_ETR, USART2_CK10PA4PA5 — вывод 11: ADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2, SPI1_SCK, TIM2_CH1, TIM2_ETR11PA5PA6 — вывод 12: ADC_IN6, COMP1_OUT, LPTIM1_ETR, LPUART1_CTS, SPI1_MISO, TIM22_CH112PA6PA7 — вывод 13: ADC_IN7, COMP2_OUT, LPTIM1_OUT, SPI1_MOSI, TIM22_CH2, USART2_CTS13PA7PB1 — вывод 14: ADC_IN9, LPUART1_DE, LPUART1_RTS, SPI1_MOSI, SYS_VREF_OUT_PB1, TIM2_CH4, USART2_CK14PB1VSS — вывод 1515VSSVDD — вывод 1616VDDPA9 — вывод 17: I2C1_SCL, RCC_MCO, TIM22_CH1, USART2_TX17PA9PA10 — вывод 18: I2C1_SDA, TIM22_CH2, USART2_RX18PA10PA13 — вывод 19: LPTIM1_ETR, LPUART1_RX, SYS_SWDIO19PA13PA14 — вывод 20: I2C1_SMBA, LPTIM1_OUT, LPUART1_TX, SYS_SWCLK, USART2_TX20PA14
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

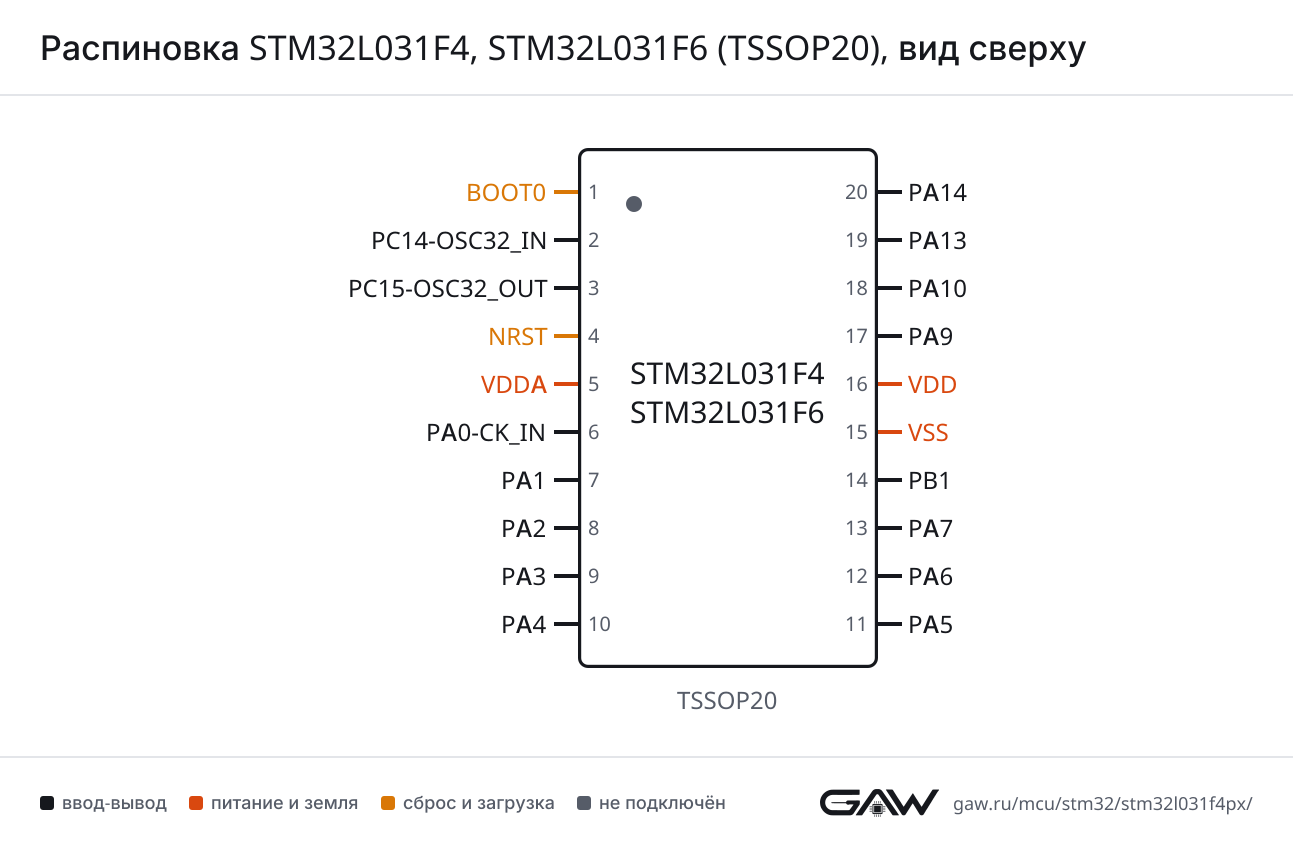

Распиновка STM32L031F4, STM32L031F6 (TSSOP20), вид сверхуРаспиновка TSSOP20 картинкой
PNG, 1293 × 848 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART2CKPA4 (10, AF4), PB1 (14, AF0)
CTSPA0-CK_IN (6, AF4), PA7 (13, AF4)
DEPA1 (7, AF4)
RTSPA1 (7, AF4)
RXPA3 (9, AF4), PA10 (18, AF4)
TXPA2 (8, AF4), PA9 (17, AF4), PA14 (20, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (12, AF4)
DEPB1 (14, AF4)
RTSPB1 (14, AF4)
RXPA3 (9, AF6), PA13 (19, AF6)
TXPA2 (8, AF6), PA14 (20, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0)
MOSIPA7 (13, AF0), PB1 (14, AF1)
NSSPA4 (10, AF0)
SCKPA5 (11, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (17, AF1)
SDAPA10 (18, AF1)
SMBAPA1 (7, AF3), PA14 (20, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0-CK_IN (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN9PB1 (14)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0-CK_IN (6), PA4 (10), PA5 (11)
INPPA1 (7)
OUTPA0-CK_IN (6, AF7), PA6 (12, AF7)
COMP2INMPA2 (8), PA4 (10), PA5 (11)
INPPA3 (9)
OUTPA2 (8, AF7), PA7 (13, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-CK_IN (6, AF2), PA5 (11, AF5)
CH2PA1 (7, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2), PB1 (14, AF5)
ETRPA0-CK_IN (6, AF5), PA5 (11, AF2)
TIM21CH1PA2 (8, AF0)
CH2PA3 (9, AF0)
ETRPA1 (7, AF5)
TIM22CH1PA6 (12, AF5), PA9 (17, AF5)
CH2PA7 (13, AF5), PA10 (18, AF5)
ETRPA4 (10, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPA6 (12, AF1), PA13 (19, AF1)
IN1PA0-CK_IN (6, AF1), PA4 (10, AF1)
IN2PA1 (7, AF1), PA5 (11, AF1)
OUTPA7 (13, AF1), PA14 (20, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPA2 (8)
OUT_CALIBPA2 (8)
TSPA2 (8)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (20, AF0)
SWDIOPA13 (19, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCCK_INPA0-CK_IN (6)
MCOPA9 (17, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0-CK_IN (6)
RTC_TAMP3PA2 (8)
SYS_WKUP1PA0-CK_IN (6)
SYS_WKUP3PA2 (8)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 20 выводов корпуса TSSOP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1BOOT0загрузка—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
4NRSTсброс—
5VDDAпитание—
6PA0-CK_INввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4)
7PA1ввод-выводADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
8PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
9PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
10PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, LPTIM1_IN1 (AF1), SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
11PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2 (AF1), SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
12PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPTIM1_ETR (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5)
13PA7ввод-выводADC_IN7, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM22_CH2 (AF5), USART2_CTS (AF4)
14PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SPI1_MOSI (AF1), SYS_VREF_OUT_PB1, TIM2_CH4 (AF5), USART2_CK (AF0)
15VSSпитание—
16VDDпитание—
17PA9ввод-выводI2C1_SCL (AF1), RCC_MCO (AF0), TIM22_CH1 (AF5), USART2_TX (AF4)
18PA10ввод-выводI2C1_SDA (AF1), TIM22_CH2 (AF5), USART2_RX (AF4)
19PA13ввод-выводLPTIM1_ETR (AF1), LPUART1_RX (AF6), SYS_SWDIO (AF0)
20PA14ввод-выводI2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD16питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VSS15общий провод (земля)
NRST4сброс, активный уровень — низкий
BOOT01выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L031F(4-6)Px: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L031F4STM32L031F4Px16 КБ8 КБ
STM32L031F6STM32L031F6Px32 КБ8 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TSSOP20, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L041F6STM32L0x120 из 20выводы совпадают полностью
STM32L011F3, STM32L011F4STM32L0x119 из 201: BOOT0 → PB9
STM32L021F4STM32L0x119 из 201: BOOT0 → PB9
STM32L010F4STM32L0x0 Value Line19 из 201: BOOT0 → PB9
STM32F030F4STM32F0x0 Value Line18 из 202: PC14 → PF0; 3: PC15 → PF1
STM32F031F4, STM32F031F6STM32F0x118 из 202: PC14 → PF0; 3: PC15 → PF1

Частые вопросы

На каких выводах USART2 у STM32L031F4?

В корпусе TSSOP20 сигнал USART2_TX выведен на PA2 (вывод 8, AF4) или PA9 (вывод 17, AF4) или PA14 (вывод 20, AF4), USART2_RX — на PA3 (вывод 9, AF4) или PA10 (вывод 18, AF4).

Где у STM32L031F4 выводы SWD для программатора?

SWDIO — PA13 (вывод 19, AF0), SWCLK — PA14 (вывод 20, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L031F4?

I2C1_SCL — PA9 (вывод 17, AF1), I2C1_SDA — PA10 (вывод 18, AF1).

Сколько выводов ввода-вывода у STM32L031F4 в корпусе TSSOP20?

15 из 20. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L031F4 и STM32L031F6?

Объёмом памяти: STM32L031F4 — 16 КБ флеш-памяти и 8 КБ ОЗУ, STM32L031F6 — 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L031F4?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
