STM32L071RB и STM32L071RZ в корпусе TFBGA64: распиновка

STM32L071RB и STM32L071RZ — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 128 и 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус TFBGA64 — 64 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
128 и 192 КБ
ОЗУ
20 КБ
Корпус
TFBGA64, 64 шарика
Линий ввода-вывода
50
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса TFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L071RB, STM32L071RZ в корпусе TFBGA64, вид сверхуABCDEFGH12345678PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PB9 — шарик A3: I2C1_SDA, I2S2_WS, SPI2_NSSPB9PB4 — шарик A4: COMP2_INP, I2C3_SDA, SPI1_MISO, TIM22_CH1, TIM3_CH1, USART1_CTS, USART5_RXPB4PB3 — шарик A5: COMP2_INM, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTS, USART5_TXPB3PA15 — шарик A6: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PA14 — шарик A7: LPUART1_TX, SYS_SWCLK, USART2_TXPA14PA13 — шарик A8: LPUART1_RX, SYS_SWDIOPA13PC15-OSC32_OUT — шарик B1: RCC_OSC32_OUTPC15VDD — шарик B2VDDPB8 — шарик B3: I2C1_SCLPB8BOOT0 — шарик B4BOOT0PD2 — шарик B5: LPUART1_DE, LPUART1_RTS, TIM3_ETR, USART5_RXPD2PC11 — шарик B6: ADC_EXTI11, LPUART1_RX, USART4_RXPC11PC10 — шарик B7: LPUART1_TX, USART4_TXPC10PA12 — шарик B8: COMP2_OUT, SPI1_MOSI, USART1_DE, USART1_RTSPA12PH0-OSC_IN — шарик C1: RCC_OSC_INPH0VSS — шарик C2VSSPB7 — шарик C3: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART1_RX, USART4_CTSPB7PB5 — шарик C4: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK, USART5_CK, USART5_DE, USART5_RTSPB5PC12 — шарик C5: USART4_CK, USART5_TXPC12PA10 — шарик C6: I2C1_SDA, USART1_RXPA10PA9 — шарик C7: I2C1_SCL, I2C3_SMBA, RCC_MCO, USART1_TXPA9PA11 — шарик C8: ADC_EXTI11, COMP1_OUT, SPI1_MISO, USART1_CTSPA11PH1-OSC_OUT — шарик D1: RCC_OSC_OUTPH1VDD — шарик D2VDDPB6 — шарик D3: COMP2_INP, I2C1_SCL, LPTIM1_ETR, USART1_TXPB6VSS — шарик D4VSSVSS — шарик D5VSSVSS — шарик D6VSSPA8 — шарик D7: I2C3_SCL, RCC_MCO, USART1_CKPA8PC9 — шарик D8: I2C3_SDA, TIM21_ETR, TIM3_CH4PC9NRST — шарик E1NRSTPC1 — шарик E2: ADC_IN11, I2C3_SDA, LPTIM1_OUT, LPUART1_TXPC1PC0 — шарик E3: ADC_IN10, I2C3_SCL, LPTIM1_IN1, LPUART1_RXPC0VDD — шарик E4VDDVDD — шарик E5VDDVDDIO2 — шарик E6VDDIO2PC7 — шарик E7: TIM22_CH2, TIM3_CH2PC7PC8 — шарик E8: TIM22_ETR, TIM3_CH3PC8VSSA — шарик F1VSSAPC2 — шарик F2: ADC_IN12, I2S2_MCK, LPTIM1_IN2, SPI2_MISOPC2PA2 — шарик F3: ADC_IN2, COMP2_INM, COMP2_OUT, LPUART1_TX, TIM21_CH1, TIM2_CH3, USART2_TXPA2PA5 — шарик F4: ADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PB0 — шарик F5: ADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3PB0PC6 — шарик F6: TIM22_CH1, TIM3_CH1PC6PB15 — шарик F7: I2S2_SD, RTC_REFIN, SPI2_MOSIPB15PB14 — шарик F8: I2C2_SDA, I2S2_MCK, LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI2_MISO, TIM21_CH2PB14VREF+ — шарик G1VREF+PA0 — шарик G2: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TXPA0PA3 — шарик G3: ADC_IN3, COMP2_INP, LPUART1_RX, TIM21_CH2, TIM2_CH4, USART2_RXPA3PA6 — шарик G4: ADC_IN6, COMP1_OUT, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH1PA6PB1 — шарик G5: ADC_IN9, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH4PB1PB2 — шарик G6: I2C3_SMBA, LPTIM1_OUTPB2PB10 — шарик G7: I2C2_SCL, LPUART1_RX, LPUART1_TX, SPI2_SCK, TIM2_CH3PB10PB13 — шарик G8: I2C2_SCL, I2S2_CK, LPUART1_CTS, RCC_MCO, SPI2_SCK, TIM21_CH1PB13VDDA — шарик H1VDDAPA1 — шарик H2: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик H3: ADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS, TIM22_ETR, USART2_CKPA4PA7 — шарик H4: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH2, TIM3_CH2PA7PC4 — шарик H5: ADC_IN14, LPUART1_TXPC4PC5 — шарик H6: ADC_IN15, LPUART1_RXPC5PB11 — шарик H7: ADC_EXTI11, I2C2_SDA, LPUART1_RX, LPUART1_TX, TIM2_CH4PB11PB12 — шарик H8: I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSSPB12TFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

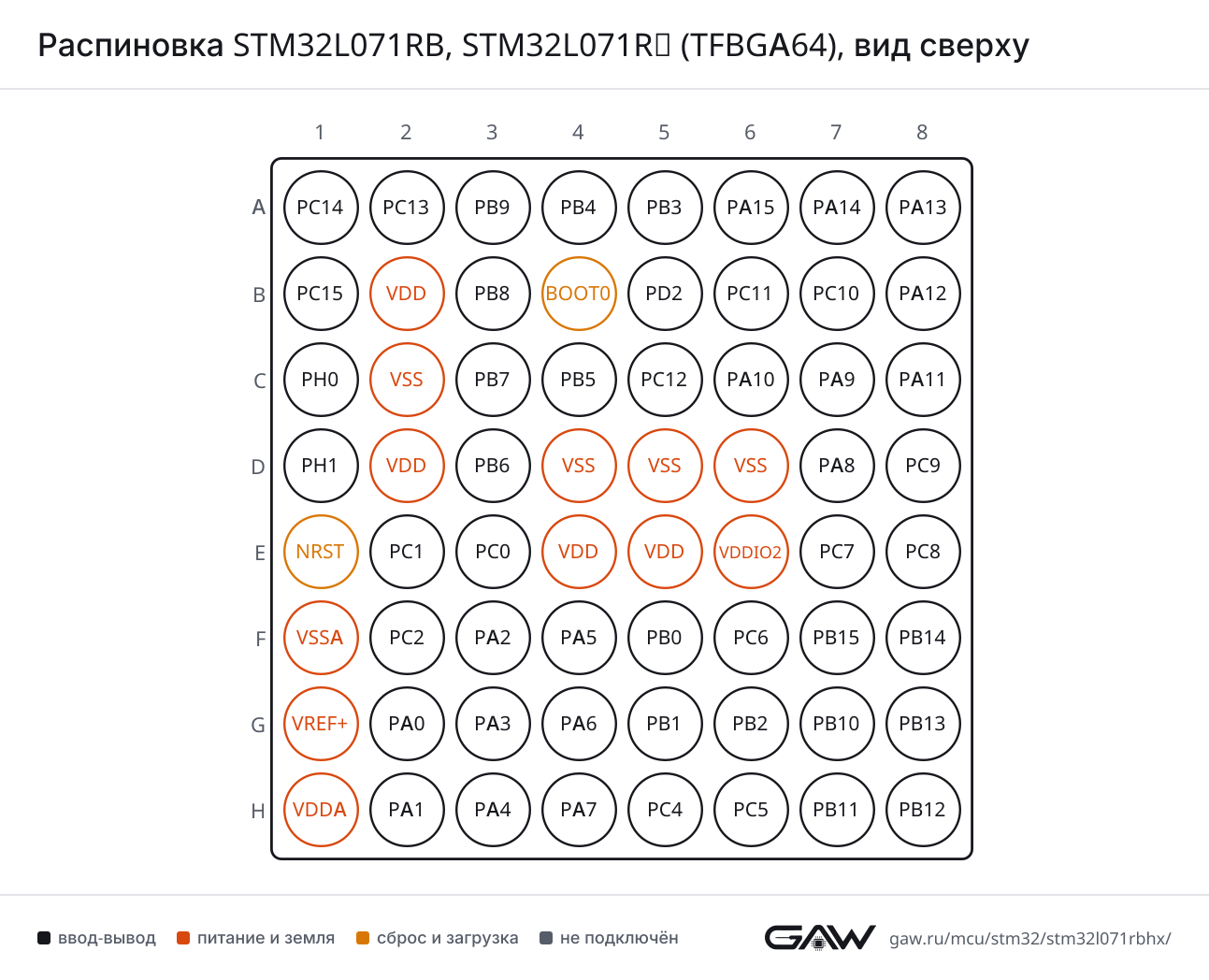

Распиновка STM32L071RB, STM32L071RZ (TFBGA64), вид сверхуРаспиновка TFBGA64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C4, AF5), PA8 (D7, AF4)
CTSPB4 (A4, AF5), PA11 (C8, AF4)
DEPB3 (A5, AF5), PA12 (B8, AF4)
RTSPB3 (A5, AF5), PA12 (B8, AF4)
RXPB7 (C3, AF0), PA10 (C6, AF4)
TXPA9 (C7, AF4), PB6 (D3, AF0)
USART2CKPA4 (H3, AF4)
CTSPA0 (G2, AF4)
DEPA1 (H2, AF4)
RTSPA1 (H2, AF4)
RXPA15 (A6, AF4), PA3 (G3, AF4)
TXPA14 (A7, AF4), PA2 (F3, AF4)
USART4CKPC12 (C5, AF6)
CTSPB7 (C3, AF6)
DEPA15 (A6, AF6)
RTSPA15 (A6, AF6)
RXPC11 (B6, AF6), PA1 (H2, AF6)
TXPC10 (B7, AF6), PA0 (G2, AF6)
USART5CKPB5 (C4, AF6)
DEPB5 (C4, AF6)
RTSPB5 (C4, AF6)
RXPB4 (A4, AF6), PD2 (B5, AF6)
TXPB3 (A5, AF6), PC12 (C5, AF2)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (G4, AF4), PB13 (G8, AF4)
DEPD2 (B5, AF0), PB14 (F8, AF4), PB1 (G5, AF4), PB12 (H8, AF2)
RTSPD2 (B5, AF0), PB14 (F8, AF4), PB1 (G5, AF4), PB12 (H8, AF2)
RXPA13 (A8, AF6), PC11 (B6, AF0), PC0 (E3, AF6), PA3 (G3, AF6), PB10 (G7, AF7), PC5 (H6, AF2), PB11 (H7, AF4)
TXPA14 (A7, AF6), PC10 (B7, AF0), PC1 (E2, AF6), PA2 (F3, AF6), PB10 (G7, AF4), PC4 (H5, AF2), PB11 (H7, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A4, AF0), PA11 (C8, AF0), PA6 (G4, AF0)
MOSIPA12 (B8, AF0), PB5 (C4, AF0), PA7 (H4, AF0)
NSSPA15 (A6, AF0), PA4 (H3, AF0)
SCKPB3 (A5, AF0), PA5 (F4, AF0)
SPI2MISOPC2 (F2, AF2), PB14 (F8, AF0)
MOSIPB15 (F7, AF0)
NSSPB9 (A3, AF5), PB12 (H8, AF0)
SCKPB10 (G7, AF5), PB13 (G8, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (G8, AF0)
MCKPC2 (F2, AF2), PB14 (F8, AF0)
SDPB15 (F7, AF0)
WSPB9 (A3, AF5), PB12 (H8, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B3, AF4), PA9 (C7, AF6), PB6 (D3, AF1)
SDAPB9 (A3, AF4), PB7 (C3, AF1), PA10 (C6, AF6)
SMBAPB5 (C4, AF3)
I2C2SCLPB10 (G7, AF6), PB13 (G8, AF5)
SDAPB14 (F8, AF5), PB11 (H7, AF6)
I2C3SCLPA8 (D7, AF7), PC0 (E3, AF7)
SDAPB4 (A4, AF7), PC9 (D8, AF7), PC1 (E2, AF7)
SMBAPA9 (C7, AF7), PB2 (G6, AF7)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PC11 (B6), PA11 (C8), PB11 (H7)
IN0PA0 (G2)
IN1PA1 (H2)
IN2PA2 (F3)
IN3PA3 (G3)
IN4PA4 (H3)
IN5PA5 (F4)
IN6PA6 (G4)
IN7PA7 (H4)
IN8PB0 (F5)
IN9PB1 (G5)
IN10PC0 (E3)
IN11PC1 (E2)
IN12PC2 (F2)
IN14PC4 (H5)
IN15PC5 (H6)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F4), PA0 (G2), PA4 (H3)
INPPA1 (H2)
OUTPA11 (C8, AF7), PA0 (G2, AF7), PA6 (G4, AF7)
COMP2INMPB3 (A5), PA2 (F3), PA5 (F4), PA4 (H3)
INPPB4 (A4), PB7 (C3), PB5 (C4), PB6 (D3), PA3 (G3)
OUTPA12 (B8, AF7), PA2 (F3, AF7), PA7 (H4, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A6, AF5), PA5 (F4, AF5), PA0 (G2, AF2)
CH2PB3 (A5, AF2), PA1 (H2, AF2)
CH3PA2 (F3, AF2), PB10 (G7, AF2)
CH4PA3 (G3, AF2), PB11 (H7, AF2)
ETRPA15 (A6, AF2), PA5 (F4, AF2), PA0 (G2, AF5)
TIM3CH1PB4 (A4, AF2), PC6 (F6, AF2), PA6 (G4, AF2)
CH2PB5 (C4, AF4), PC7 (E7, AF2), PA7 (H4, AF2)
CH3PC8 (E8, AF2), PB0 (F5, AF2)
CH4PC9 (D8, AF2), PB1 (G5, AF2)
ETRPD2 (B5, AF2)
TIM21CH1PA2 (F3, AF0), PB13 (G8, AF6)
CH2PB14 (F8, AF6), PA3 (G3, AF0)
ETRPC9 (D8, AF0), PA1 (H2, AF5)
TIM22CH1PB4 (A4, AF4), PC6 (F6, AF0), PA6 (G4, AF5)
CH2PB5 (C4, AF4), PC7 (E7, AF0), PA7 (H4, AF5)
ETRPC8 (E8, AF0), PA4 (H3, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (D3, AF2)
IN1PB5 (C4, AF2), PC0 (E3, AF0)
IN2PB7 (C3, AF2), PC2 (F2, AF0)
OUTPC1 (E2, AF0), PB2 (G6, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (A2), PB14 (F8, AF2)
OUT_CALIBPC13 (A2), PB14 (F8, AF2)
REFINPB15 (F7, AF2)
TSPC13 (A2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A7, AF0)
SWDIOPA13 (A8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA9 (C7, AF0), PA8 (D7, AF0), PB13 (G8, AF2)
OSC_INPH0-OSC_IN (C1)
OSC_OUTPH1-OSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A2)
RTC_TAMP2PA0 (G2)
SYS_WKUP1PA0 (G2)
SYS_WKUP2PC13 (A2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса TFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
A3PB9ввод-выводI2C1_SDA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5)
A4PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), USART1_CTS (AF5), USART5_RX (AF6)
A5PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2), USART1_DE (AF5), USART1_RTS (AF5), USART5_TX (AF6)
A6PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4), USART4_DE (AF6), USART4_RTS (AF6)
A7PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
A8PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0)
B1PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
B2VDDпитание—
B3PB8ввод-выводI2C1_SCL (AF4)
B4BOOT0загрузка—
B5PD2ввод-выводLPUART1_DE (AF0), LPUART1_RTS (AF0), TIM3_ETR (AF2), USART5_RX (AF6)
B6PC11ввод-выводADC_EXTI11, LPUART1_RX (AF0), USART4_RX (AF6)
B7PC10ввод-выводLPUART1_TX (AF0), USART4_TX (AF6)
B8PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), USART1_DE (AF4), USART1_RTS (AF4)
C1PH0-OSC_INввод-выводRCC_OSC_IN
C2VSSпитание—
C3PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART1_RX (AF0), USART4_CTS (AF6)
C4PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5), USART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
C5PC12ввод-выводUSART4_CK (AF6), USART5_TX (AF2)
C6PA10ввод-выводI2C1_SDA (AF6), USART1_RX (AF4)
C7PA9ввод-выводI2C1_SCL (AF6), I2C3_SMBA (AF7), RCC_MCO (AF0), USART1_TX (AF4)
C8PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), USART1_CTS (AF4)
D1PH1-OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), USART1_TX (AF0)
D4VSSпитание—
D5VSSпитание—
D6VSSпитание—
D7PA8ввод-выводI2C3_SCL (AF7), RCC_MCO (AF0), USART1_CK (AF4)
D8PC9ввод-выводI2C3_SDA (AF7), TIM21_ETR (AF0), TIM3_CH4 (AF2)
E1NRSTсброс—
E2PC1ввод-выводADC_IN11, I2C3_SDA (AF7), LPTIM1_OUT (AF0), LPUART1_TX (AF6)
E3PC0ввод-выводADC_IN10, I2C3_SCL (AF7), LPTIM1_IN1 (AF0), LPUART1_RX (AF6)
E4VDDпитание—
E5VDDпитание—
E6VDDIO2питание—
E7PC7ввод-выводTIM22_CH2 (AF0), TIM3_CH2 (AF2)
E8PC8ввод-выводTIM22_ETR (AF0), TIM3_CH3 (AF2)
F1VSSAпитание—
F2PC2ввод-выводADC_IN12, I2S2_MCK (AF2), LPTIM1_IN2 (AF0), SPI2_MISO (AF2)
F3PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
F4PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
F5PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2)
F6PC6ввод-выводTIM22_CH1 (AF0), TIM3_CH1 (AF2)
F7PB15ввод-выводI2S2_SD (AF0), RTC_REFIN (AF2), SPI2_MOSI (AF0)
F8PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), LPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI2_MISO (AF0), TIM21_CH2 (AF6)
G1VREF+питание—
G2PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART4_TX (AF6)
G3PA3ввод-выводADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
G4PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2)
G5PB1ввод-выводADC_IN9, LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2)
G6PB2ввод-выводI2C3_SMBA (AF7), LPTIM1_OUT (AF2)
G7PB10ввод-выводI2C2_SCL (AF6), LPUART1_RX (AF7), LPUART1_TX (AF4), SPI2_SCK (AF5), TIM2_CH3 (AF2)
G8PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), LPUART1_CTS (AF4), RCC_MCO (AF2), SPI2_SCK (AF0), TIM21_CH1 (AF6)
H1VDDAпитание—
H2PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
H3PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
H4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2)
H5PC4ввод-выводADC_IN14, LPUART1_TX (AF2)
H6PC5ввод-выводADC_IN15, LPUART1_RX (AF2)
H7PB11ввод-выводADC_EXTI11, I2C2_SDA (AF6), LPUART1_RX (AF4), LPUART1_TX (AF7), TIM2_CH4 (AF2)
H8PB12ввод-выводI2S2_WS (AF0), LPUART1_DE (AF2), LPUART1_RTS (AF2), SPI2_NSS (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDB2, D2, E4, E5питание цифровой части и линий ввода-вывода
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2E6питание отдельной группы линий ввода-вывода
VREF+G1верхнее опорное напряжение АЦП и ЦАП
VSSC2, D4, D5, D6общий провод (земля)
VSSAF1общий провод аналоговой части
NRSTE1сброс, активный уровень — низкий
BOOT0B4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L071R(B-Z)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L071RBSTM32L071RBHx128 КБ20 КБ
STM32L071RZSTM32L071RZHx192 КБ20 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L051R6, STM32L051R8STM32L0x162 из 64E5: VDD → VDDIO2; E6: VDDIO2 → VDDтолько у этого: I2C3, TIM3, TIM7, USART4, USART5; флеш-память до 192 и 64 КБ; ОЗУ 20 и 8 КБ
STM32L052R6, STM32L052R8STM32L0x263 из 64E6: VDDIO2 → VDD_USBтолько у этого: I2C3, TIM3, TIM7, USART4, USART5; только у него: DAC, RNG, TSC, USB; флеш-память до 192 и 64 КБ; ОЗУ 20 и 8 КБ
STM32L072RB, STM32L072RZSTM32L0x263 из 64E6: VDDIO2 → VDD_USBтолько у него: DAC, RNG, TSC, USB
STM32L053R6, STM32L053R8STM32L0x362 из 64B2: VDD → VLCD; E6: VDDIO2 → VDD_USBтолько у этого: I2C3, TIM3, TIM7, USART4, USART5; только у него: DAC, LCD, RNG, TSC, USB; флеш-память до 192 и 64 КБ; ОЗУ 20 и 8 КБ
STM32L073RB, STM32L073RZSTM32L0x362 из 64B2: VDD → VLCD; E6: VDDIO2 → VDD_USBтолько у него: DAC, LCD, RNG, TSC, USB
STM32L083RB, STM32L083RZSTM32L0x362 из 64B2: VDD → VLCD; E6: VDDIO2 → VDD_USBтолько у него: AES, DAC, LCD, RNG, TSC, USB
STM32L151R6Hx, STM32L151R8Hx, STM32L151RBHxSTM32L151/15262 из 64B2: VDD → VLCD; E6: VDDIO2 → VDDтолько у этого: I2C3, I2S2, LPTIM1, LPUART1, TIM21, TIM22, USART4, USART5; только у него: DAC, TIM10, TIM11, TIM4, TIM9, USART3, USB; флеш-память до 192 и 128 КБ; ОЗУ 20 и 16 КБ
STM32L151R6HxA, STM32L151R8HxA, STM32L151RBHxASTM32L151/15262 из 64B2: VDD → VLCD; E6: VDDIO2 → VDDтолько у этого: I2C3, I2S2, LPTIM1, LPUART1, TIM21, TIM22, USART4, USART5; только у него: DAC, TIM10, TIM11, TIM4, TIM9, USART3, USB; флеш-память до 192 и 128 КБ; ОЗУ 20 и 32 КБ
STM32L152R6Hx, STM32L152R8Hx, STM32L152RBHxSTM32L151/15262 из 64B2: VDD → VLCD; E6: VDDIO2 → VDDтолько у этого: I2C3, I2S2, LPTIM1, LPUART1, TIM21, TIM22, USART4, USART5; только у него: DAC, LCD, TIM10, TIM11, TIM4, TIM9, USART3, USB; флеш-память до 192 и 128 КБ; ОЗУ 20 и 16 КБ
STM32L152R6HxA, STM32L152R8HxA, STM32L152RBHxASTM32L151/15262 из 64B2: VDD → VLCD; E6: VDDIO2 → VDDтолько у этого: I2C3, I2S2, LPTIM1, LPUART1, TIM21, TIM22, USART4, USART5; только у него: DAC, LCD, TIM10, TIM11, TIM4, TIM9, USART3, USB; флеш-память до 192 и 128 КБ; ОЗУ 20 и 32 КБ
STM32F100R4, STM32F100R6STM32F100 Value Line60 из 64B2: VDD → VBAT; C1: PH0 → PD0; D1: PH1 → PD1; E6: VDDIO2 → VDDтолько у этого: ADC, COMP1, COMP2, I2C2, I2C3, I2S2, LPTIM1, LPUART1, SPI2, TIM21, TIM22, USART4, USART5; только у него: ADC1, DAC, HDMI_CEC, TIM1, TIM15, TIM16, TIM17; частота до 32 и 24 МГц; флеш-память до 192 и 32 КБ; ОЗУ 20 и 4 КБ
STM32F100R8, STM32F100RBSTM32F100 Value Line60 из 64B2: VDD → VBAT; C1: PH0 → PD0; D1: PH1 → PD1; E6: VDDIO2 → VDDтолько у этого: ADC, COMP1, COMP2, I2C3, I2S2, LPTIM1, LPUART1, TIM21, TIM22, USART4, USART5; только у него: ADC1, DAC, HDMI_CEC, TIM1, TIM15, TIM16, TIM17, TIM4, USART3; частота до 32 и 24 МГц; флеш-память до 192 и 128 КБ; ОЗУ 20 и 8 КБ

Частые вопросы

На каких выводах USART1 у STM32L071RB?

В корпусе TFBGA64 сигнал USART1_TX выведен на PA9 (шарик C7, AF4) или PB6 (шарик D3, AF0), USART1_RX — на PB7 (шарик C3, AF0) или PA10 (шарик C6, AF4).

Где у STM32L071RB выводы SWD для программатора?

SWDIO — PA13 (шарик A8, AF0), SWCLK — PA14 (шарик A7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L071RB?

I2C1_SCL — PB8 (шарик B3, AF4) или PA9 (шарик C7, AF6) или PB6 (шарик D3, AF1), I2C1_SDA — PB9 (шарик A3, AF4) или PB7 (шарик C3, AF1) или PA10 (шарик C6, AF6).

Сколько выводов ввода-вывода у STM32L071RB в корпусе TFBGA64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L071RB и STM32L071RZ?

Объёмом памяти: STM32L071RB — 128 КБ флеш-памяти и 20 КБ ОЗУ, STM32L071RZ — 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L071RB?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
