STM32L083RB и STM32L083RZ в корпусе TFBGA64: распиновка

STM32L083RB и STM32L083RZ — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 128 и 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус TFBGA64 — 64 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
128 и 192 КБ
ОЗУ
20 КБ
Корпус
TFBGA64, 64 шарика
Линий ввода-вывода
50
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

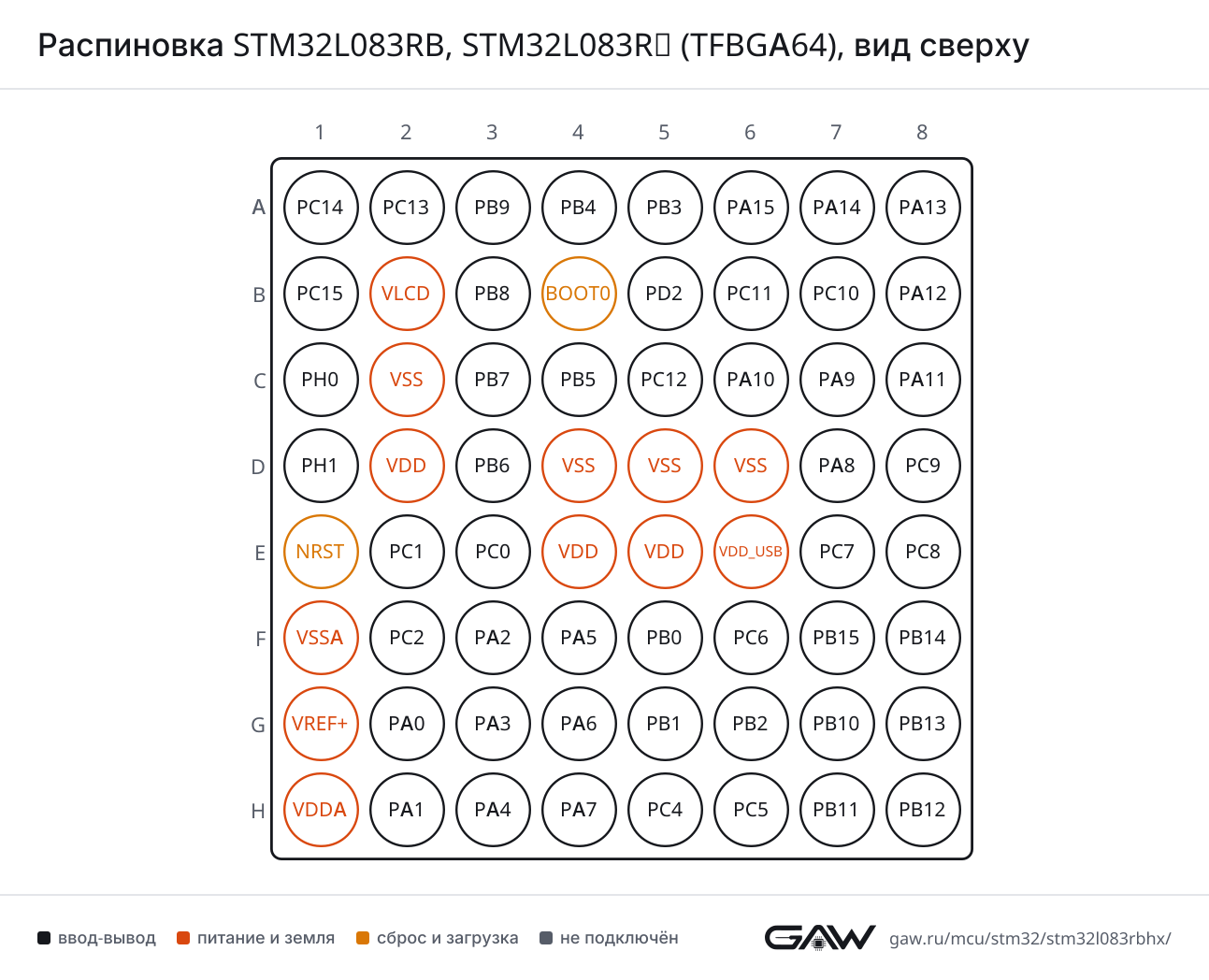

Схема корпуса TFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L083RB, STM32L083RZ в корпусе TFBGA64, вид сверхуABCDEFGH12345678PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PB9 — шарик A3: DAC_EXTI9, I2C1_SDA, I2S2_WS, LCD_COM3, SPI2_NSSPB9PB4 — шарик A4: COMP2_INP, I2C3_SDA, LCD_SEG8, SPI1_MISO, TIM22_CH1, TIM3_CH1, TSC_G5_IO2, USART1_CTS, USART5_RXPB4PB3 — шарик A5: COMP2_INM, LCD_SEG7, SPI1_SCK, TIM2_CH2, TSC_G5_IO1, USART1_DE, USART1_RTS, USART5_TXPB3PA15 — шарик A6: LCD_SEG17, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PA14 — шарик A7: LPUART1_TX, SYS_SWCLK, USART2_TXPA14PA13 — шарик A8: LPUART1_RX, SYS_SWDIO, USB_NOEPA13PC15-OSC32_OUT — шарик B1: RCC_OSC32_OUTPC15VLCD — шарик B2VLCDPB8 — шарик B3: I2C1_SCL, LCD_SEG16, TSC_SYNCPB8BOOT0 — шарик B4BOOT0PD2 — шарик B5: LCD_COM7, LCD_SEG31, LPUART1_DE, LPUART1_RTS, TIM3_ETR, USART5_RXPD2PC11 — шарик B6: ADC_EXTI11, LCD_COM5, LCD_SEG29, LPUART1_RX, USART4_RXPC11PC10 — шарик B7: LCD_COM4, LCD_SEG28, LPUART1_TX, USART4_TXPC10PA12 — шарик B8: COMP2_OUT, SPI1_MOSI, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DPPA12PH0-OSC_IN — шарик C1: CRS_SYNC, RCC_OSC_INPH0VSS — шарик C2VSSPB7 — шарик C3: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, TSC_G5_IO4, USART1_RX, USART4_CTSPB7PB5 — шарик C4: COMP2_INP, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, SPI1_MOSI, TIM22_CH2, TIM3_CH2, USART1_CK, USART5_CK, USART5_DE, USART5_RTSPB5PC12 — шарик C5: LCD_COM6, LCD_SEG30, USART4_CK, USART5_TXPC12PA10 — шарик C6: I2C1_SDA, LCD_COM2, TSC_G4_IO2, USART1_RXPA10PA9 — шарик C7: DAC_EXTI9, I2C1_SCL, I2C3_SMBA, LCD_COM1, RCC_MCO, TSC_G4_IO1, USART1_TXPA9PA11 — шарик C8: ADC_EXTI11, COMP1_OUT, SPI1_MISO, TSC_G4_IO3, USART1_CTS, USB_DMPA11PH1-OSC_OUT — шарик D1: RCC_OSC_OUTPH1VDD — шарик D2VDDPB6 — шарик D3: COMP2_INP, I2C1_SCL, LPTIM1_ETR, TSC_G5_IO3, USART1_TXPB6VSS — шарик D4VSSVSS — шарик D5VSSVSS — шарик D6VSSPA8 — шарик D7: CRS_SYNC, I2C3_SCL, LCD_COM0, RCC_MCO, USART1_CKPA8PC9 — шарик D8: DAC_EXTI9, I2C3_SDA, LCD_SEG27, TIM21_ETR, TIM3_CH4, TSC_G8_IO4, USB_NOEPC9NRST — шарик E1NRSTPC1 — шарик E2: ADC_IN11, I2C3_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TX, TSC_G7_IO2PC1PC0 — шарик E3: ADC_IN10, I2C3_SCL, LCD_SEG18, LPTIM1_IN1, LPUART1_RX, TSC_G7_IO1PC0VDD — шарик E4VDDVDD — шарик E5VDDVDD_USB — шарик E6VDDUSBPC7 — шарик E7: LCD_SEG25, TIM22_CH2, TIM3_CH2, TSC_G8_IO2PC7PC8 — шарик E8: LCD_SEG26, TIM22_ETR, TIM3_CH3, TSC_G8_IO3PC8VSSA — шарик F1VSSAPC2 — шарик F2: ADC_IN12, I2S2_MCK, LCD_SEG20, LPTIM1_IN2, SPI2_MISO, TSC_G7_IO3PC2PA2 — шарик F3: ADC_IN2, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, TIM21_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PA5 — шарик F4: ADC_IN5, COMP1_INM, COMP2_INM, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PB0 — шарик F5: ADC_IN8, LCD_SEG5, LCD_VLCD3, SYS_VREF_OUT_PB0, TIM3_CH3, TSC_G3_IO2PB0PC6 — шарик F6: LCD_SEG24, TIM22_CH1, TIM3_CH1, TSC_G8_IO1PC6PB15 — шарик F7: I2S2_SD, LCD_SEG15, RTC_REFIN, SPI2_MOSIPB15PB14 — шарик F8: I2C2_SDA, I2S2_MCK, LCD_SEG14, LPUART1_DE, LPUART1_RTS, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI2_MISO, TIM21_CH2, TSC_G6_IO4PB14VREF+ — шарик G1VREF+PA0 — шарик G2: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TXPA0PA3 — шарик G3: ADC_IN3, COMP2_INP, LCD_SEG2, LPUART1_RX, TIM21_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA6 — шарик G4: ADC_IN6, COMP1_OUT, LCD_SEG3, LPUART1_CTS, SPI1_MISO, TIM22_CH1, TIM3_CH1, TSC_G2_IO3PA6PB1 — шарик G5: ADC_IN9, LCD_SEG6, LPUART1_DE, LPUART1_RTS, SYS_VREF_OUT_PB1, TIM3_CH4, TSC_G3_IO3PB1PB2 — шарик G6: I2C3_SMBA, LCD_VLCD2, LPTIM1_OUT, TSC_G3_IO4PB2PB10 — шарик G7: I2C2_SCL, LCD_SEG10, LPUART1_RX, LPUART1_TX, SPI2_SCK, TIM2_CH3, TSC_SYNCPB10PB13 — шарик G8: I2C2_SCL, I2S2_CK, LCD_SEG13, LPUART1_CTS, RCC_MCO, SPI2_SCK, TIM21_CH1, TSC_G6_IO3PB13VDDA — шарик H1VDDAPA1 — шарик H2: ADC_IN1, COMP1_INP, LCD_SEG0, TIM21_ETR, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик H3: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, SPI1_NSS, TIM22_ETR, TSC_G2_IO1, USART2_CKPA4PA7 — шарик H4: ADC_IN7, COMP2_OUT, LCD_SEG4, SPI1_MOSI, TIM22_CH2, TIM3_CH2, TSC_G2_IO4PA7PC4 — шарик H5: ADC_IN14, LCD_SEG22, LPUART1_TXPC4PC5 — шарик H6: ADC_IN15, LCD_SEG23, LPUART1_RX, TSC_G3_IO1PC5PB11 — шарик H7: ADC_EXTI11, I2C2_SDA, LCD_SEG11, LPUART1_RX, LPUART1_TX, TIM2_CH4, TSC_G6_IO1PB11PB12 — шарик H8: I2S2_WS, LCD_SEG12, LCD_VLCD2, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TSC_G6_IO2PB12TFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C4, AF5), PA8 (D7, AF4)
CTSPB4 (A4, AF5), PA11 (C8, AF4)
DEPB3 (A5, AF5), PA12 (B8, AF4)
RTSPB3 (A5, AF5), PA12 (B8, AF4)
RXPB7 (C3, AF0), PA10 (C6, AF4)
TXPA9 (C7, AF4), PB6 (D3, AF0)
USART2CKPA4 (H3, AF4)
CTSPA0 (G2, AF4)
DEPA1 (H2, AF4)
RTSPA1 (H2, AF4)
RXPA15 (A6, AF4), PA3 (G3, AF4)
TXPA14 (A7, AF4), PA2 (F3, AF4)
USART4CKPC12 (C5, AF6)
CTSPB7 (C3, AF6)
DEPA15 (A6, AF6)
RTSPA15 (A6, AF6)
RXPC11 (B6, AF6), PA1 (H2, AF6)
TXPC10 (B7, AF6), PA0 (G2, AF6)
USART5CKPB5 (C4, AF6)
DEPB5 (C4, AF6)
RTSPB5 (C4, AF6)
RXPB4 (A4, AF6), PD2 (B5, AF6)
TXPB3 (A5, AF6), PC12 (C5, AF2)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (G4, AF4), PB13 (G8, AF4)
DEPD2 (B5, AF0), PB14 (F8, AF4), PB1 (G5, AF4), PB12 (H8, AF2)
RTSPD2 (B5, AF0), PB14 (F8, AF4), PB1 (G5, AF4), PB12 (H8, AF2)
RXPA13 (A8, AF6), PC11 (B6, AF0), PC0 (E3, AF6), PA3 (G3, AF6), PB10 (G7, AF7), PC5 (H6, AF2), PB11 (H7, AF4)
TXPA14 (A7, AF6), PC10 (B7, AF0), PC1 (E2, AF6), PA2 (F3, AF6), PB10 (G7, AF4), PC4 (H5, AF2), PB11 (H7, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A4, AF0), PA11 (C8, AF0), PA6 (G4, AF0)
MOSIPA12 (B8, AF0), PB5 (C4, AF0), PA7 (H4, AF0)
NSSPA15 (A6, AF0), PA4 (H3, AF0)
SCKPB3 (A5, AF0), PA5 (F4, AF0)
SPI2MISOPC2 (F2, AF2), PB14 (F8, AF0)
MOSIPB15 (F7, AF0)
NSSPB9 (A3, AF5), PB12 (H8, AF0)
SCKPB10 (G7, AF5), PB13 (G8, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (G8, AF0)
MCKPC2 (F2, AF2), PB14 (F8, AF0)
SDPB15 (F7, AF0)
WSPB9 (A3, AF5), PB12 (H8, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B3, AF4), PA9 (C7, AF6), PB6 (D3, AF1)
SDAPB9 (A3, AF4), PB7 (C3, AF1), PA10 (C6, AF6)
SMBAPB5 (C4, AF3)
I2C2SCLPB10 (G7, AF6), PB13 (G8, AF5)
SDAPB14 (F8, AF5), PB11 (H7, AF6)
I2C3SCLPA8 (D7, AF7), PC0 (E3, AF7)
SDAPB4 (A4, AF7), PC9 (D8, AF7), PC1 (E2, AF7)
SMBAPA9 (C7, AF7), PB2 (G6, AF7)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C8)
DPPA12 (B8)
NOEPA13 (A8, AF2), PC9 (D8, AF2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PC11 (B6), PA11 (C8), PB11 (H7)
IN0PA0 (G2)
IN1PA1 (H2)
IN2PA2 (F3)
IN3PA3 (G3)
IN4PA4 (H3)
IN5PA5 (F4)
IN6PA6 (G4)
IN7PA7 (H4)
IN8PB0 (F5)
IN9PB1 (G5)
IN10PC0 (E3)
IN11PC1 (E2)
IN12PC2 (F2)
IN14PC4 (H5)
IN15PC5 (H6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A3), PA9 (C7), PC9 (D8)
OUT1PA4 (H3)
OUT2PA5 (F4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F4), PA0 (G2), PA4 (H3)
INPPA1 (H2)
OUTPA11 (C8, AF7), PA0 (G2, AF7), PA6 (G4, AF7)
COMP2INMPB3 (A5), PA2 (F3), PA5 (F4), PA4 (H3)
INPPB4 (A4), PB7 (C3), PB5 (C4), PB6 (D3), PA3 (G3)
OUTPA12 (B8, AF7), PA2 (F3, AF7), PA7 (H4, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A6, AF5), PA5 (F4, AF5), PA0 (G2, AF2)
CH2PB3 (A5, AF2), PA1 (H2, AF2)
CH3PA2 (F3, AF2), PB10 (G7, AF2)
CH4PA3 (G3, AF2), PB11 (H7, AF2)
ETRPA15 (A6, AF2), PA5 (F4, AF2), PA0 (G2, AF5)
TIM3CH1PB4 (A4, AF2), PC6 (F6, AF2), PA6 (G4, AF2)
CH2PB5 (C4, AF4), PC7 (E7, AF2), PA7 (H4, AF2)
CH3PC8 (E8, AF2), PB0 (F5, AF2)
CH4PC9 (D8, AF2), PB1 (G5, AF2)
ETRPD2 (B5, AF2)
TIM21CH1PA2 (F3, AF0), PB13 (G8, AF6)
CH2PB14 (F8, AF6), PA3 (G3, AF0)
ETRPC9 (D8, AF0), PA1 (H2, AF5)
TIM22CH1PB4 (A4, AF4), PC6 (F6, AF0), PA6 (G4, AF5)
CH2PB5 (C4, AF4), PC7 (E7, AF0), PA7 (H4, AF5)
ETRPC8 (E8, AF0), PA4 (H3, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (D3, AF2)
IN1PB5 (C4, AF2), PC0 (E3, AF0)
IN2PB7 (C3, AF2), PC2 (F2, AF0)
OUTPC1 (E2, AF0), PB2 (G6, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (A2), PB14 (F8, AF2)
OUT_CALIBPC13 (A2), PB14 (F8, AF2)
REFINPB15 (F7, AF2)
TSPC13 (A2)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (D7, AF1)
COM1PA9 (C7, AF1)
COM2PA10 (C6, AF1)
COM3PB9 (A3, AF1)
COM4PC10 (B7, AF1)
COM5PC11 (B6, AF1)
COM6PC12 (C5, AF1)
COM7PD2 (B5, AF1)
SEG0PA1 (H2, AF1)
SEG1PA2 (F3, AF1)
SEG2PA3 (G3, AF1)
SEG3PA6 (G4, AF1)
SEG4PA7 (H4, AF1)
SEG5PB0 (F5, AF1)
SEG6PB1 (G5, AF1)
SEG7PB3 (A5, AF1)
SEG8PB4 (A4, AF1)
SEG9PB5 (C4, AF1)
SEG10PB10 (G7, AF1)
SEG11PB11 (H7, AF1)
SEG12PB12 (H8, AF1)
SEG13PB13 (G8, AF1)
SEG14PB14 (F8, AF1)
SEG15PB15 (F7, AF1)
SEG16PB8 (B3, AF1)
SEG17PA15 (A6, AF1)
SEG18PC0 (E3, AF1)
SEG19PC1 (E2, AF1)
SEG20PC2 (F2, AF1)
SEG22PC4 (H5, AF1)
SEG23PC5 (H6, AF1)
SEG24PC6 (F6, AF1)
SEG25PC7 (E7, AF1)
SEG26PC8 (E8, AF1)
SEG27PC9 (D8, AF1)
SEG28PC10 (B7, AF1)
SEG29PC11 (B6, AF1)
SEG30PC12 (C5, AF1)
SEG31PD2 (B5, AF1)
VLCD2PB2 (G6), PB12 (H8)
VLCD3PB0 (F5)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (G2, AF3)
G1_IO2PA1 (H2, AF3)
G1_IO3PA2 (F3, AF3)
G1_IO4PA3 (G3, AF3)
G2_IO1PA4 (H3, AF3)
G2_IO2PA5 (F4, AF3)
G2_IO3PA6 (G4, AF3)
G2_IO4PA7 (H4, AF3)
G3_IO1PC5 (H6, AF3)
G3_IO2PB0 (F5, AF3)
G3_IO3PB1 (G5, AF3)
G3_IO4PB2 (G6, AF3)
G4_IO1PA9 (C7, AF3)
G4_IO2PA10 (C6, AF3)
G4_IO3PA11 (C8, AF3)
G4_IO4PA12 (B8, AF3)
G5_IO1PB3 (A5, AF3)
G5_IO2PB4 (A4, AF3)
G5_IO3PB6 (D3, AF3)
G5_IO4PB7 (C3, AF3)
G6_IO1PB11 (H7, AF3)
G6_IO2PB12 (H8, AF3)
G6_IO3PB13 (G8, AF3)
G6_IO4PB14 (F8, AF3)
G7_IO1PC0 (E3, AF3)
G7_IO2PC1 (E2, AF3)
G7_IO3PC2 (F2, AF3)
G8_IO1PC6 (F6, AF3)
G8_IO2PC7 (E7, AF3)
G8_IO3PC8 (E8, AF3)
G8_IO4PC9 (D8, AF3)
SYNCPB8 (B3, AF3), PB10 (G7, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A7, AF0)
SWDIOPA13 (A8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA9 (C7, AF0), PA8 (D7, AF0), PB13 (G8, AF2)
OSC_INPH0-OSC_IN (C1)
OSC_OUTPH1-OSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A2)
RTC_TAMP2PA0 (G2)
SYS_WKUP1PA0 (G2)
SYS_WKUP2PC13 (A2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 64 шарика корпуса TFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
A3PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), LCD_COM3 (AF1), SPI2_NSS (AF5)
A4PB4ввод-выводCOMP2_INP, I2C3_SDA (AF7), LCD_SEG8 (AF1), SPI1_MISO (AF0), TIM22_CH1 (AF4), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART1_CTS (AF5), USART5_RX (AF6)
A5PB3ввод-выводCOMP2_INM, LCD_SEG7 (AF1), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART1_DE (AF5), USART1_RTS (AF5), USART5_TX (AF6)
A6PA15ввод-выводLCD_SEG17 (AF1), SPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4), USART4_DE (AF6), USART4_RTS (AF6)
A7PA14ввод-выводLPUART1_TX (AF6), SYS_SWCLK (AF0), USART2_TX (AF4)
A8PA13ввод-выводLPUART1_RX (AF6), SYS_SWDIO (AF0), USB_NOE (AF2)
B1PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
B2VLCDпитание—
B3PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF1), TSC_SYNC (AF3)
B4BOOT0загрузка—
B5PD2ввод-выводLCD_COM7 (AF1), LCD_SEG31 (AF1), LPUART1_DE (AF0), LPUART1_RTS (AF0), TIM3_ETR (AF2), USART5_RX (AF6)
B6PC11ввод-выводADC_EXTI11, LCD_COM5 (AF1), LCD_SEG29 (AF1), LPUART1_RX (AF0), USART4_RX (AF6)
B7PC10ввод-выводLCD_COM4 (AF1), LCD_SEG28 (AF1), LPUART1_TX (AF0), USART4_TX (AF6)
B8PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), TSC_G4_IO4 (AF3), USART1_DE (AF4), USART1_RTS (AF4), USB_DP
C1PH0-OSC_INввод-выводCRS_SYNC (AF0), RCC_OSC_IN
C2VSSпитание—
C3PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF6)
C4PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LCD_SEG9 (AF1), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4), TIM3_CH2 (AF4), USART1_CK (AF5), USART5_CK (AF6), USART5_DE (AF6), USART5_RTS (AF6)
C5PC12ввод-выводLCD_COM6 (AF1), LCD_SEG30 (AF1), USART4_CK (AF6), USART5_TX (AF2)
C6PA10ввод-выводI2C1_SDA (AF6), LCD_COM2 (AF1), TSC_G4_IO2 (AF3), USART1_RX (AF4)
C7PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF6), I2C3_SMBA (AF7), LCD_COM1 (AF1), RCC_MCO (AF0), TSC_G4_IO1 (AF3), USART1_TX (AF4)
C8PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), TSC_G4_IO3 (AF3), USART1_CTS (AF4), USB_DM
D1PH1-OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
D4VSSпитание—
D5VSSпитание—
D6VSSпитание—
D7PA8ввод-выводCRS_SYNC (AF2), I2C3_SCL (AF7), LCD_COM0 (AF1), RCC_MCO (AF0), USART1_CK (AF4)
D8PC9ввод-выводDAC_EXTI9, I2C3_SDA (AF7), LCD_SEG27 (AF1), TIM21_ETR (AF0), TIM3_CH4 (AF2), TSC_G8_IO4 (AF3), USB_NOE (AF2)
E1NRSTсброс—
E2PC1ввод-выводADC_IN11, I2C3_SDA (AF7), LCD_SEG19 (AF1), LPTIM1_OUT (AF0), LPUART1_TX (AF6), TSC_G7_IO2 (AF3)
E3PC0ввод-выводADC_IN10, I2C3_SCL (AF7), LCD_SEG18 (AF1), LPTIM1_IN1 (AF0), LPUART1_RX (AF6), TSC_G7_IO1 (AF3)
E4VDDпитание—
E5VDDпитание—
E6VDD_USBпитание—
E7PC7ввод-выводLCD_SEG25 (AF1), TIM22_CH2 (AF0), TIM3_CH2 (AF2), TSC_G8_IO2 (AF3)
E8PC8ввод-выводLCD_SEG26 (AF1), TIM22_ETR (AF0), TIM3_CH3 (AF2), TSC_G8_IO3 (AF3)
F1VSSAпитание—
F2PC2ввод-выводADC_IN12, I2S2_MCK (AF2), LCD_SEG20 (AF1), LPTIM1_IN2 (AF0), SPI2_MISO (AF2), TSC_G7_IO3 (AF3)
F3PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), LCD_SEG1 (AF1), LPUART1_TX (AF6), TIM21_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF4)
F4PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, DAC_OUT2, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
F5PB0ввод-выводADC_IN8, LCD_SEG5 (AF1), LCD_VLCD3, SYS_VREF_OUT_PB0, TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
F6PC6ввод-выводLCD_SEG24 (AF1), TIM22_CH1 (AF0), TIM3_CH1 (AF2), TSC_G8_IO1 (AF3)
F7PB15ввод-выводI2S2_SD (AF0), LCD_SEG15 (AF1), RTC_REFIN (AF2), SPI2_MOSI (AF0)
F8PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), LCD_SEG14 (AF1), LPUART1_DE (AF4), LPUART1_RTS (AF4), RTC_OUT_ALARM (AF2), RTC_OUT_CALIB (AF2), SPI2_MISO (AF0), TIM21_CH2 (AF6), TSC_G6_IO4 (AF3)
G1VREF+питание—
G2PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), TSC_G1_IO1 (AF3), USART2_CTS (AF4), USART4_TX (AF6)
G3PA3ввод-выводADC_IN3, COMP2_INP, LCD_SEG2 (AF1), LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF4)
G4PA6ввод-выводADC_IN6, COMP1_OUT (AF7), LCD_SEG3 (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0), TIM22_CH1 (AF5), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
G5PB1ввод-выводADC_IN9, LCD_SEG6 (AF1), LPUART1_DE (AF4), LPUART1_RTS (AF4), SYS_VREF_OUT_PB1, TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
G6PB2ввод-выводI2C3_SMBA (AF7), LCD_VLCD2, LPTIM1_OUT (AF2), TSC_G3_IO4 (AF3)
G7PB10ввод-выводI2C2_SCL (AF6), LCD_SEG10 (AF1), LPUART1_RX (AF7), LPUART1_TX (AF4), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3)
G8PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), LCD_SEG13 (AF1), LPUART1_CTS (AF4), RCC_MCO (AF2), SPI2_SCK (AF0), TIM21_CH1 (AF6), TSC_G6_IO3 (AF3)
H1VDDAпитание—
H2PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF1), TIM21_ETR (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF4), USART2_RTS (AF4), USART4_RX (AF6)
H3PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, SPI1_NSS (AF0), TIM22_ETR (AF5), TSC_G2_IO1 (AF3), USART2_CK (AF4)
H4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), LCD_SEG4 (AF1), SPI1_MOSI (AF0), TIM22_CH2 (AF5), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
H5PC4ввод-выводADC_IN14, LCD_SEG22 (AF1), LPUART1_TX (AF2)
H6PC5ввод-выводADC_IN15, LCD_SEG23 (AF1), LPUART1_RX (AF2), TSC_G3_IO1 (AF3)
H7PB11ввод-выводADC_EXTI11, I2C2_SDA (AF6), LCD_SEG11 (AF1), LPUART1_RX (AF4), LPUART1_TX (AF7), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3)
H8PB12ввод-выводI2S2_WS (AF0), LCD_SEG12 (AF1), LCD_VLCD2, LPUART1_DE (AF2), LPUART1_RTS (AF2), SPI2_NSS (AF0), TSC_G6_IO2 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDD2, E4, E5питание цифровой части и линий ввода-вывода
VDD_USBE6питание приёмопередатчика USB
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VLCDB2—
VREF+G1верхнее опорное напряжение АЦП и ЦАП
VSSC2, D4, D5, D6общий провод (земля)
VSSAF1общий провод аналоговой части
NRSTE1сброс, активный уровень — низкий
BOOT0B4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L083R(B-Z)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L083RBSTM32L083RBHx128 КБ20 КБ
STM32L083RZSTM32L083RZHx192 КБ20 КБ

Линейка STM32L0x3, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L053R6, STM32L053R8STM32L0x364 из 64выводы совпадают полностьютолько у этого: AES, I2C3, TIM3, TIM7, USART4, USART5; флеш-память до 192 и 64 КБ; ОЗУ 20 и 8 КБ
STM32L073RB, STM32L073RZSTM32L0x364 из 64выводы совпадают полностьютолько у этого: AES
STM32L052R6, STM32L052R8STM32L0x263 из 64B2: VLCD → VDDтолько у этого: AES, I2C3, LCD, TIM3, TIM7, USART4, USART5; флеш-память до 192 и 64 КБ; ОЗУ 20 и 8 КБ
STM32L072RB, STM32L072RZSTM32L0x263 из 64B2: VLCD → VDDтолько у этого: AES, LCD
STM32L151R6Hx, STM32L151R8Hx, STM32L151RBHxSTM32L151/15263 из 64E6: VDD_USB → VDDтолько у этого: AES, I2C3, I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5; только у него: TIM10, TIM11, TIM4, TIM9, USART3; флеш-память до 192 и 128 КБ; ОЗУ 20 и 16 КБ
STM32L151R6HxA, STM32L151R8HxA, STM32L151RBHxASTM32L151/15263 из 64E6: VDD_USB → VDDтолько у этого: AES, I2C3, I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5; только у него: TIM10, TIM11, TIM4, TIM9, USART3; флеш-память до 192 и 128 КБ; ОЗУ 20 и 32 КБ
STM32L152R6Hx, STM32L152R8Hx, STM32L152RBHxSTM32L151/15263 из 64E6: VDD_USB → VDDтолько у этого: AES, I2C3, I2S2, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5; только у него: TIM10, TIM11, TIM4, TIM9, USART3; флеш-память до 192 и 128 КБ; ОЗУ 20 и 16 КБ
STM32L152R6HxA, STM32L152R8HxA, STM32L152RBHxASTM32L151/15263 из 64E6: VDD_USB → VDDтолько у этого: AES, I2C3, I2S2, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5; только у него: TIM10, TIM11, TIM4, TIM9, USART3; флеш-память до 192 и 128 КБ; ОЗУ 20 и 32 КБ
STM32L071RB, STM32L071RZSTM32L0x162 из 64B2: VLCD → VDD; E6: VDD_USB → VDDIO2только у этого: AES, DAC, LCD, RNG, TSC, USB
STM32L051R6, STM32L051R8STM32L0x161 из 64B2: VLCD → VDD; E5: VDD → VDDIO2; E6: VDD_USB → VDDтолько у этого: AES, DAC, I2C3, LCD, RNG, TIM3, TIM7, TSC, USART4, USART5, USB; флеш-память до 192 и 64 КБ; ОЗУ 20 и 8 КБ
STM32F100R4, STM32F100R6STM32F100 Value Line60 из 64B2: VLCD → VBAT; C1: PH0 → PD0; D1: PH1 → PD1; E6: VDD_USB → VDDтолько у этого: ADC, AES, COMP1, COMP2, I2C2, I2C3, I2S2, LCD, LPTIM1, LPUART1, RNG, SPI2, TIM21, TIM22, TSC, USART4, USART5, USB; только у него: ADC1, HDMI_CEC, TIM1, TIM15, TIM16, TIM17; частота до 32 и 24 МГц; флеш-память до 192 и 32 КБ; ОЗУ 20 и 4 КБ
STM32F100R8, STM32F100RBSTM32F100 Value Line60 из 64B2: VLCD → VBAT; C1: PH0 → PD0; D1: PH1 → PD1; E6: VDD_USB → VDDтолько у этого: ADC, AES, COMP1, COMP2, I2C3, I2S2, LCD, LPTIM1, LPUART1, RNG, TIM21, TIM22, TSC, USART4, USART5, USB; только у него: ADC1, HDMI_CEC, TIM1, TIM15, TIM16, TIM17, TIM4, USART3; частота до 32 и 24 МГц; флеш-память до 192 и 128 КБ; ОЗУ 20 и 8 КБ

Частые вопросы

На каких выводах USART1 у STM32L083RB?

В корпусе TFBGA64 сигнал USART1_TX выведен на PA9 (шарик C7, AF4) или PB6 (шарик D3, AF0), USART1_RX — на PB7 (шарик C3, AF0) или PA10 (шарик C6, AF4).

Где у STM32L083RB выводы SWD для программатора?

SWDIO — PA13 (шарик A8, AF0), SWCLK — PA14 (шарик A7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L083RB?

I2C1_SCL — PB8 (шарик B3, AF4) или PA9 (шарик C7, AF6) или PB6 (шарик D3, AF1), I2C1_SDA — PB9 (шарик A3, AF4) или PB7 (шарик C3, AF1) или PA10 (шарик C6, AF6).

Сколько выводов ввода-вывода у STM32L083RB в корпусе TFBGA64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L083RB и STM32L083RZ?

Объёмом памяти: STM32L083RB — 128 КБ флеш-памяти и 20 КБ ОЗУ, STM32L083RZ — 192 КБ флеш-памяти и 20 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L083RB?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
