STM32L162QC в корпусе UFBGA132: распиновка

STM32L162QC — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
UFBGA132, 132 шарика
Линий ввода-вывода
112
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA132

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

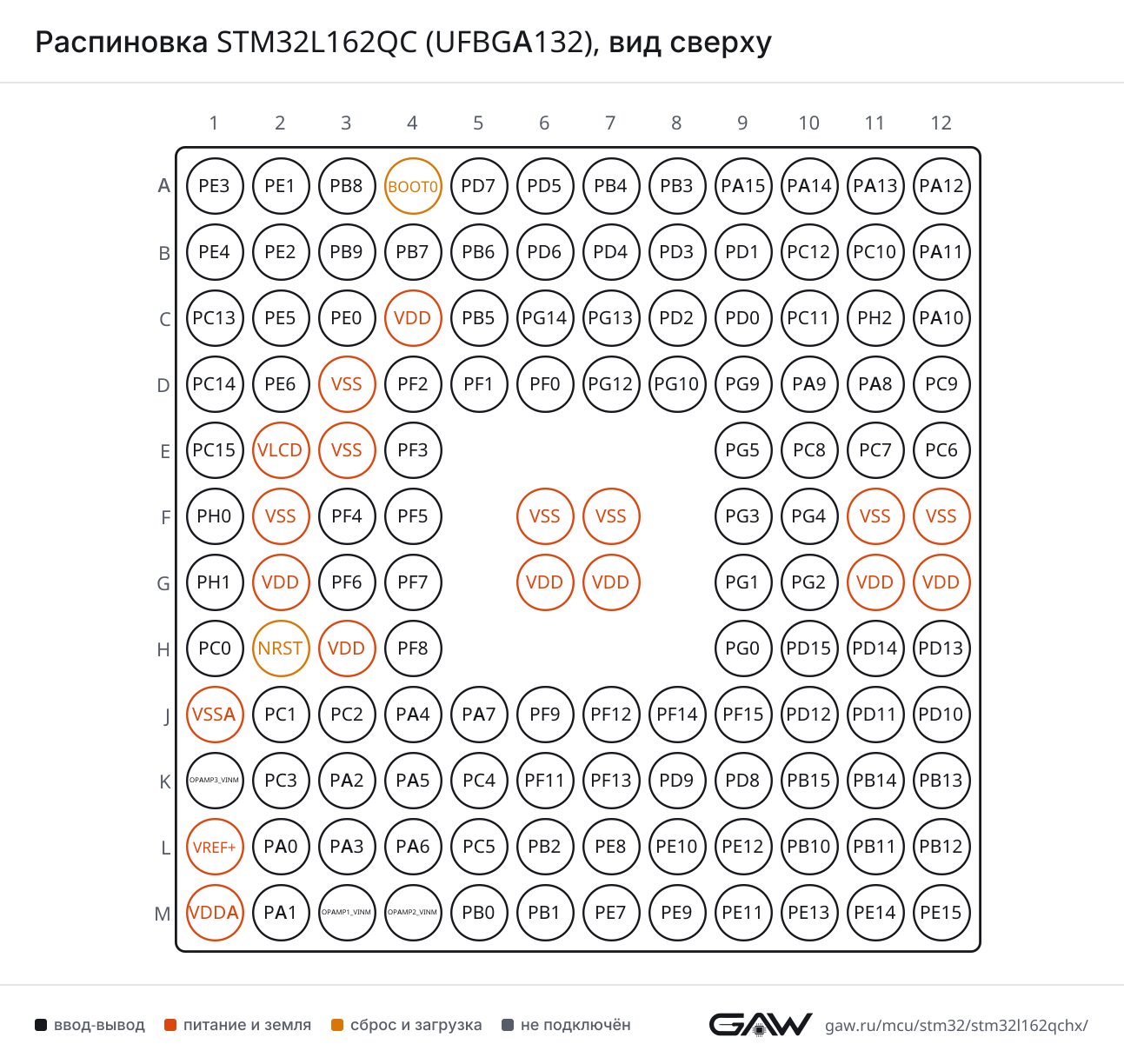

Расположение шариков STM32L162QC в корпусе UFBGA132, вид сверхуABCDEFGHJKLM123456789101112PE3 — шарик A1: LCD_SEG39, SYS_TRACED0, TIM3_CH1, TIMX_IC4PE3PE1 — шарик A2: LCD_SEG37, TIM11_CH1, TIMX_IC2PE1PB8 — шарик A3: I2C1_SCL, LCD_SEG16, TIM10_CH1, TIM4_CH3PB8BOOT0 — шарик A4BOOT0PD7 — шарик A5: TIM9_CH2, TIMX_IC4, USART2_CKPD7PD5 — шарик A6: TIMX_IC2, USART2_TXPD5PB4 — шарик A7: COMP2_INP, LCD_SEG8, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO1PB4PB3 — шарик A8: COMP2_INM, I2S3_CK, LCD_SEG7, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PA15 — шарик A9: ADC_EXTI15, I2S3_WS, LCD_SEG17, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO3PA15PA14 — шарик A10: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO2PA14PA13 — шарик A11: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO1PA13PA12 — шарик A12: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DPPA12PE4 — шарик B1: SYS_TRACED1, TIM3_CH2, TIMX_IC1PE4PE2 — шарик B2: LCD_SEG38, SYS_TRACECK, TIM3_ETR, TIMX_IC3PE2PB9 — шарик B3: DAC_EXTI9, I2C1_SDA, LCD_COM3, TIM11_CH1, TIM4_CH4PB9PB7 — шарик B4: COMP2_INP, I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RXPB7PB6 — шарик B5: COMP2_INP, I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TXPB6PD6 — шарик B6: TIMX_IC3, USART2_RXPD6PD4 — шарик B7: I2S2_SD, SPI2_MOSI, TIMX_IC1, USART2_RTSPD4PD3 — шарик B8: SPI2_MISO, TIMX_IC4, USART2_CTSPD3PD1 — шарик B9: I2S2_CK, SPI2_SCK, TIMX_IC2PD1PC12 — шарик B10: I2S3_SD, LCD_COM6, LCD_SEG30, LCD_SEG42, SPI3_MOSI, TIMX_IC1, USART3_CKPC12PC10 — шарик B11: I2S3_CK, LCD_COM4, LCD_SEG28, LCD_SEG40, SPI3_SCK, TIMX_IC3, USART3_TXPC10PA11 — шарик B12: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DMPA11PC13-WKUP2 — шарик C1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC2PC13PE5 — шарик C2: SYS_TRACED2, TIM9_CH1, TIMX_IC2PE5PE0 — шарик C3: LCD_SEG36, TIM10_CH1, TIM4_ETR, TIMX_IC1PE0VDD — шарик C4VDDPB5 — шарик C5: COMP2_INP, I2C1_SMBA, I2S3_SD, LCD_SEG9, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, TS_G6_IO2PB5PG14 — шарик C6PG14PG13 — шарик C7PG13PD2 — шарик C8: LCD_COM7, LCD_SEG31, LCD_SEG43, TIM3_ETR, TIMX_IC3PD2PD0 — шарик C9: I2S2_WS, SPI2_NSS, TIM9_CH1, TIMX_IC1PD0PC11 — шарик C10: ADC_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, SPI3_MISO, TIMX_IC4, USART3_RXPC11PH2 — шарик C11PH2PA10 — шарик C12: LCD_COM2, TIMX_IC3, TS_G4_IO3, USART1_RXPA10PC14-OSC32_IN — шарик D1: RCC_OSC32_IN, TIMX_IC3PC14PE6-WKUP3 — шарик D2: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TIM9_CH2, TIMX_IC3PE6VSS — шарик D3VSSPF2 — шарик D4PF2PF1 — шарик D5PF1PF0 — шарик D6PF0PG12 — шарик D7PG12PG10 — шарик D8PG10PG9 — шарик D9: DAC_EXTI9PG9PA9 — шарик D10: DAC_EXTI9, LCD_COM1, TIMX_IC2, TS_G4_IO2, USART1_TXPA9PA8 — шарик D11: LCD_COM0, RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CKPA8PC9 — шарик D12: DAC_EXTI9, LCD_SEG27, TIM3_CH4, TIMX_IC2, TS_G10_IO4PC9PC15-OSC32_OUT — шарик E1: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC4PC15VLCD — шарик E2VLCDVSS — шарик E3VSSPF3 — шарик E4PF3PG5 — шарик E9PG5PC8 — шарик E10: LCD_SEG26, TIM3_CH3, TIMX_IC1, TS_G10_IO3PC8PC7 — шарик E11: I2S3_MCK, LCD_SEG25, TIM3_CH2, TIMX_IC4, TS_G10_IO2PC7PC6 — шарик E12: I2S2_MCK, LCD_SEG24, TIM3_CH1, TIMX_IC3, TS_G10_IO1PC6PH0-OSC_IN — шарик F1: RCC_OSC_INPH0VSS — шарик F2VSSPF4 — шарик F3PF4PF5 — шарик F4PF5VSS — шарик F6VSSVSS — шарик F7VSSPG3 — шарик F9: ADC_IN11b, TS_G7_IO6PG3PG4 — шарик F10: ADC_IN12b, TS_G7_IO7PG4VSS — шарик F11VSSVSS — шарик F12VSSPH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1VDD — шарик G2VDDPF6 — шарик G3: ADC_IN27, TIM5_CH1, TIM5_ETR, TS_G11_IO1PF6PF7 — шарик G4: ADC_IN28, COMP1_INP, TIM5_CH2, TS_G11_IO2PF7VDD — шарик G6VDDVDD — шарик G7VDDPG1 — шарик G9: ADC_IN9b, TS_G2_IO5PG1PG2 — шарик G10: ADC_IN10b, TS_G7_IO5PG2VDD — шарик G11VDDVDD — шарик G12VDDPC0 — шарик H1: ADC_IN10, COMP1_INP, LCD_SEG18, TIMX_IC1, TS_G8_IO1PC0NRST — шарик H2NRSTVDD — шарик H3VDDPF8 — шарик H4: ADC_IN29, COMP1_INP, TIM5_CH3, TS_G11_IO3PF8PG0 — шарик H9: ADC_IN8b, TS_G2_IO4PG0PD15 — шарик H10: ADC_EXTI15, LCD_SEG35, TIM4_CH4, TIMX_IC4PD15PD14 — шарик H11: LCD_SEG34, TIM4_CH3, TIMX_IC3PD14PD13 — шарик H12: LCD_SEG33, TIM4_CH2, TIMX_IC2PD13VSSA — шарик J1VSSAPC1 — шарик J2: ADC_IN11, COMP1_INP, LCD_SEG19, TIMX_IC2, TS_G8_IO2PC1PC2 — шарик J3: ADC_IN12, COMP1_INP, LCD_SEG20, TIMX_IC3, TS_G8_IO3PC2PA4 — шарик J4: ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIMX_IC1, USART2_CKPA4PA7 — шарик J5: ADC_IN7, COMP1_INP, LCD_SEG4, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO2PA7PF9 — шарик J6: ADC_IN30, COMP1_INP, DAC_EXTI9, TIM5_CH4, TS_G11_IO4PF9PF12 — шарик J7: ADC_IN2b, TS_G3_IO5PF12PF14 — шарик J8: ADC_IN6b, TS_G9_IO4PF14PF15 — шарик J9: ADC_EXTI15, ADC_IN7b, TS_G2_IO3PF15PD12 — шарик J10: LCD_SEG32, TIM4_CH1, TIMX_IC1, USART3_RTSPD12PD11 — шарик J11: ADC_EXTI11, LCD_SEG31, TIMX_IC4, USART3_CTSPD11PD10 — шарик J12: LCD_SEG30, TIMX_IC3, USART3_CKPD10OPAMP3_VINM — шарик K1OPAMP3VINMPC3 — шарик K2: ADC_IN13, COMP1_INP, LCD_SEG21, TIMX_IC4, TS_G8_IO4PC3PA2 — шарик K3: ADC_IN2, COMP1_INP, LCD_SEG1, TIM2_CH3, TIM5_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TXPA2PA5 — шарик K4: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC2PA5PC4 — шарик K5: ADC_IN14, COMP1_INP, LCD_SEG22, TIMX_IC1, TS_G9_IO1PC4PF11 — шарик K6: ADC_EXTI11, ADC_IN1b, TS_G3_IO4PF11PF13 — шарик K7: ADC_IN3b, TS_G9_IO3PF13PD9 — шарик K8: DAC_EXTI9, LCD_SEG29, TIMX_IC2, USART3_RXPD9PD8 — шарик K9: LCD_SEG28, TIMX_IC1, USART3_TXPD8PB15 — шарик K10: ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD, LCD_SEG15, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO4PB15PB14 — шарик K11: ADC_IN20, COMP1_INP, LCD_SEG14, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTSPB14PB13 — шарик K12: ADC_IN19, COMP1_INP, I2S2_CK, LCD_SEG13, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTSPB13VREF+ — шарик L1VREF+PA0-WKUP1 — шарик L2: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIMX_IC1, TS_G1_IO1, USART2_CTSPA0PA3 — шарик L3: ADC_IN3, COMP1_INP, LCD_SEG2, OPAMP1_VOUT, TIM2_CH4, TIM5_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RXPA3PA6 — шарик L4: ADC_IN6, COMP1_INP, LCD_SEG3, OPAMP2_VINP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO1PA6PC5 — шарик L5: ADC_IN15, COMP1_INP, LCD_SEG23, TIMX_IC2, TS_G9_IO2PC5PB2 — шарик L6: ADC_IN0b, TS_G3_IO3PB2PE8 — шарик L7: ADC_IN23, COMP1_INP, TIMX_IC1PE8PE10 — шарик L8: ADC_IN25, COMP1_INP, TIM2_CH2, TIMX_IC3PE10PE12 — шарик L9: SPI1_NSS, TIM2_CH4, TIMX_IC1PE12PB10 — шарик L10: I2C2_SCL, LCD_SEG10, TIM2_CH3, USART3_TXPB10PB11 — шарик L11: ADC_EXTI11, I2C2_SDA, LCD_SEG11, TIM2_CH4, USART3_RXPB11PB12 — шарик L12: ADC_IN18, COMP1_INP, I2C2_SMBA, I2S2_WS, LCD_SEG12, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CKPB12VDDA — шарик M1VDDAPA1 — шарик M2: ADC_IN1, COMP1_INP, LCD_SEG0, OPAMP1_VINP, TIM2_CH2, TIM5_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTSPA1OPAMP1_VINM — шарик M3: OPAMP1_VINMOPAMP1VINMOPAMP2_VINM — шарик M4: OPAMP2_VINMOPAMP2VINMPB0 — шарик M5: ADC_IN8, COMP1_INP, LCD_SEG5, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO1PB0PB1 — шарик M6: ADC_IN9, COMP1_INP, LCD_SEG6, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO2PB1PE7 — шарик M7: ADC_IN22, COMP1_INP, TIMX_IC4PE7PE9 — шарик M8: ADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1, TIM2_ETR, TIMX_IC2PE9PE11 — шарик M9: ADC_EXTI11, TIM2_CH3, TIMX_IC4PE11PE13 — шарик M10: SPI1_SCK, TIMX_IC2PE13PE14 — шарик M11: SPI1_MISO, TIMX_IC3PE14PE15 — шарик M12: ADC_EXTI15, SPI1_MOSI, TIMX_IC4PE15UFBGA132, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L162QC (UFBGA132), вид сверхуРаспиновка UFBGA132 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D11, AF7)
CTSPA11 (B12, AF7)
RTSPA12 (A12, AF7)
RXPB7 (B4, AF7), PA10 (C12, AF7)
TXPB6 (B5, AF7), PA9 (D10, AF7)
USART2CKPD7 (A5, AF7), PA4 (J4, AF7)
CTSPD3 (B8, AF7), PA0-WKUP1 (L2, AF7)
RTSPD4 (B7, AF7), PA1 (M2, AF7)
RXPD6 (B6, AF7), PA3 (L3, AF7)
TXPD5 (A6, AF7), PA2 (K3, AF7)
USART3CKPC12 (B10, AF7), PD10 (J12, AF7), PB12 (L12, AF7)
CTSPD11 (J11, AF7), PB13 (K12, AF7)
RTSPD12 (J10, AF7), PB14 (K11, AF7)
RXPC11 (C10, AF7), PD9 (K8, AF7), PB11 (L11, AF7)
TXPC10 (B11, AF7), PD8 (K9, AF7), PB10 (L10, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A7, AF5), PA11 (B12, AF5), PA6 (L4, AF5), PE14 (M11, AF5)
MOSIPA12 (A12, AF5), PB5 (C5, AF5), PA7 (J5, AF5), PE15 (M12, AF5)
NSSPA15 (A9, AF5), PA4 (J4, AF5), PE12 (L9, AF5)
SCKPB3 (A8, AF5), PA5 (K4, AF5), PE13 (M10, AF5)
SPI2MISOPD3 (B8, AF5), PB14 (K11, AF5)
MOSIPD4 (B7, AF5), PB15 (K10, AF5)
NSSPD0 (C9, AF5), PB12 (L12, AF5)
SCKPD1 (B9, AF5), PB13 (K12, AF5)
SPI3MISOPB4 (A7, AF6), PC11 (C10, AF6)
MOSIPC12 (B10, AF6), PB5 (C5, AF6)
NSSPA15 (A9, AF6), PA4 (J4, AF6)
SCKPB3 (A8, AF6), PC10 (B11, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPD1 (B9, AF5), PB13 (K12, AF5)
MCKPC6 (E12, AF5)
SDPD4 (B7, AF5), PB15 (K10, AF5)
WSPD0 (C9, AF5), PB12 (L12, AF5)
I2S3CKPB3 (A8, AF6), PC10 (B11, AF6)
MCKPC7 (E11, AF6)
SDPC12 (B10, AF6), PB5 (C5, AF6)
WSPA15 (A9, AF6), PA4 (J4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A3, AF4), PB6 (B5, AF4)
SDAPB9 (B3, AF4), PB7 (B4, AF4)
SMBAPB5 (C5, AF4)
I2C2SCLPB10 (L10, AF4)
SDAPB11 (L11, AF4)
SMBAPB12 (L12, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B12)
DPPA12 (A12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (B12), PC11 (C10), PD11 (J11), PF11 (K6), PB11 (L11), PE11 (M9)
EXTI15PA15 (A9), PC15-OSC32_OUT (E1), PD15 (H10), PF15 (J9), PB15 (K10), PE15 (M12)
IN0PA0-WKUP1 (L2)
IN0bPB2 (L6)
IN1PA1 (M2)
IN1bPF11 (K6)
IN2PA2 (K3)
IN2bPF12 (J7)
IN3PA3 (L3)
IN3bPF13 (K7)
IN4PA4 (J4)
IN5PA5 (K4)
IN6PA6 (L4)
IN6bPF14 (J8)
IN7PA7 (J5)
IN7bPF15 (J9)
IN8PB0 (M5)
IN8bPG0 (H9)
IN9PB1 (M6)
IN9bPG1 (G9)
IN10PC0 (H1)
IN10bPG2 (G10)
IN11PC1 (J2)
IN11bPG3 (F9)
IN12PC2 (J3)
IN12bPG4 (F10)
IN13PC3 (K2)
IN14PC4 (K5)
IN15PC5 (L5)
IN18PB12 (L12)
IN19PB13 (K12)
IN20PB14 (K11)
IN21PB15 (K10)
IN22PE7 (M7)
IN23PE8 (L7)
IN24PE9 (M8)
IN25PE10 (L8)
IN27PF6 (G3)
IN28PF7 (G4)
IN29PF8 (H4)
IN30PF9 (J6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B3), PG9 (D9), PA9 (D10), PC9 (D12), PF9 (J6), PD9 (K8), PE9 (M8)
OUT1PA4 (J4)
OUT2PA5 (K4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPF7 (G4), PC0 (H1), PF8 (H4), PC1 (J2), PC2 (J3), PA4 (J4), PA7 (J5), PF9 (J6), PC3 (K2), PA2 (K3), PA5 (K4), PC4 (K5), PB15 (K10), PB14 (K11), PB13 (K12), PA0-WKUP1 (L2), PA3 (L3), PA6 (L4), PC5 (L5), PE8 (L7), PE10 (L8), PB12 (L12), PA1 (M2), PB0 (M5), PB1 (M6), PE7 (M7), PE9 (M8)
COMP2INMPB3 (A8)
INPPB4 (A7), PB7 (B4), PB6 (B5), PB5 (C5)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMOPAMP1_VINM (M3)
VINPPA1 (M2)
VOUTPA3 (L3)
OPAMP2VINMOPAMP2_VINM (M4)
VINPPA6 (L4)
VOUTPB0 (M5)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (A9, AF1), PA5 (K4, AF1), PA0-WKUP1 (L2, AF1), PE9 (M8, AF1)
CH2PB3 (A8, AF1), PE10 (L8, AF1), PA1 (M2, AF1)
CH3PA2 (K3, AF1), PB10 (L10, AF1), PE11 (M9, AF1)
CH4PA3 (L3, AF1), PE12 (L9, AF1), PB11 (L11, AF1)
ETRPA15 (A9), PA5 (K4), PA0-WKUP1 (L2), PE9 (M8)
TIM3CH1PE3 (A1, AF2), PB4 (A7, AF2), PC6 (E12, AF2), PA6 (L4, AF2)
CH2PE4 (B1, AF2), PB5 (C5, AF2), PC7 (E11, AF2), PA7 (J5, AF2)
CH3PC8 (E10, AF2), PB0 (M5, AF2)
CH4PC9 (D12, AF2), PB1 (M6, AF2)
ETRPE2 (B2, AF2), PD2 (C8, AF2)
TIM4CH1PB6 (B5, AF2), PD12 (J10, AF2)
CH2PB7 (B4, AF2), PD13 (H12, AF2)
CH3PB8 (A3, AF2), PD14 (H11, AF2)
CH4PB9 (B3, AF2), PD15 (H10, AF2)
ETRPE0 (C3, AF2)
TIM5CH1PF6 (G3, AF2), PA0-WKUP1 (L2, AF2)
CH2PF7 (G4, AF2), PA1 (M2, AF2)
CH3PF8 (H4, AF2), PA2 (K3, AF2)
CH4PF9 (J6, AF2), PA3 (L3, AF2)
ETRPF6 (G3, AF2)
TIM9CH1PE5 (C2, AF3), PD0 (C9, AF3), PA2 (K3, AF3), PB13 (K12, AF3)
CH2PD7 (A5, AF3), PE6-WKUP3 (D2, AF3), PB14 (K11, AF3), PA3 (L3, AF3)
TIM10CH1PB8 (A3, AF3), PE0 (C3, AF3), PA6 (L4, AF3), PB12 (L12, AF3)
TIM11CH1PE1 (A2, AF3), PB9 (B3, AF3), PA7 (J5, AF3), PB15 (K10, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (C1, AF0)
OUT_CALIBPC13-WKUP2 (C1, AF0)
REFINPB15 (K10, AF0)
TSPC13-WKUP2 (C1, AF0)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (D11, AF11)
COM1PA9 (D10, AF11)
COM2PA10 (C12, AF11)
COM3PB9 (B3, AF11)
COM4PC10 (B11, AF11)
COM5PC11 (C10, AF11)
COM6PC12 (B10, AF11)
COM7PD2 (C8, AF11)
SEG0PA1 (M2, AF11)
SEG1PA2 (K3, AF11)
SEG2PA3 (L3, AF11)
SEG3PA6 (L4, AF11)
SEG4PA7 (J5, AF11)
SEG5PB0 (M5, AF11)
SEG6PB1 (M6, AF11)
SEG7PB3 (A8, AF11)
SEG8PB4 (A7, AF11)
SEG9PB5 (C5, AF11)
SEG10PB10 (L10, AF11)
SEG11PB11 (L11, AF11)
SEG12PB12 (L12, AF11)
SEG13PB13 (K12, AF11)
SEG14PB14 (K11, AF11)
SEG15PB15 (K10, AF11)
SEG16PB8 (A3, AF11)
SEG17PA15 (A9, AF11)
SEG18PC0 (H1, AF11)
SEG19PC1 (J2, AF11)
SEG20PC2 (J3, AF11)
SEG21PC3 (K2, AF11)
SEG22PC4 (K5, AF11)
SEG23PC5 (L5, AF11)
SEG24PC6 (E12, AF11)
SEG25PC7 (E11, AF11)
SEG26PC8 (E10, AF11)
SEG27PC9 (D12, AF11)
SEG28PC10 (B11, AF11), PD8 (K9, AF11)
SEG29PC11 (C10, AF11), PD9 (K8, AF11)
SEG30PC12 (B10, AF11), PD10 (J12, AF11)
SEG31PD2 (C8, AF11), PD11 (J11, AF11)
SEG32PD12 (J10, AF11)
SEG33PD13 (H12, AF11)
SEG34PD14 (H11, AF11)
SEG35PD15 (H10, AF11)
SEG36PE0 (C3, AF11)
SEG37PE1 (A2, AF11)
SEG38PE2 (B2, AF11)
SEG39PE3 (A1, AF11)
SEG40PC10 (B11, AF11)
SEG41PC11 (C10, AF11)
SEG42PC12 (B10, AF11)
SEG43PD2 (C8, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A10, AF0)
JTDIPA15 (A9, AF0)
JTDO-TRACESWOPB3 (A8, AF0)
JTMS-SWDIOPA13 (A11, AF0)
TRACECKPE2 (B2, AF0)
TRACED0PE3 (A1, AF0)
TRACED1PE4 (B1, AF0)
TRACED2PE5 (C2, AF0)
TRACED3PE6-WKUP3 (D2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D11, AF0)
OSC_INPH0-OSC_IN (F1, AF0)
OSC_OUTPH1-OSC_OUT (G1, AF0)
OSC32_INPC14-OSC32_IN (D1, AF0)
OSC32_OUTPC15-OSC32_OUT (E1, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (C1, AF0)
RTC_TAMP2PA0-WKUP1 (L2, AF0)
RTC_TAMP3PE6-WKUP3 (D2, AF0)
SYS_WKUP1PA0-WKUP1 (L2, AF0)
SYS_WKUP2PC13-WKUP2 (C1, AF0)
SYS_WKUP3PE6-WKUP3 (D2, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), AES (аппаратное шифрование AES).

Таблица выводов

Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводLCD_SEG39 (AF11), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TIMX_IC4 (AF14)
A2PE1ввод-выводLCD_SEG37 (AF11), TIM11_CH1 (AF3), TIMX_IC2 (AF14)
A3PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A4BOOT0загрузка—
A5PD7ввод-выводTIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_CK (AF7)
A6PD5ввод-выводTIMX_IC2 (AF14), USART2_TX (AF7)
A7PB4ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
A8PB3ввод-выводCOMP2_INM, I2S3_CK (AF6), LCD_SEG7 (AF11), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
A9PA15ввод-выводADC_EXTI15, I2S3_WS (AF6), LCD_SEG17 (AF11), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
A10PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
A11PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
A12PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
B1PE4ввод-выводSYS_TRACED1 (AF0), TIM3_CH2 (AF2), TIMX_IC1 (AF14)
B2PE2ввод-выводLCD_SEG38 (AF11), SYS_TRACECK (AF0), TIM3_ETR (AF2), TIMX_IC3 (AF14)
B3PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), LCD_COM3 (AF11), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B4PB7ввод-выводCOMP2_INP, I2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
B5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
B6PD6ввод-выводTIMX_IC3 (AF14), USART2_RX (AF7)
B7PD4ввод-выводI2S2_SD (AF5), SPI2_MOSI (AF5), TIMX_IC1 (AF14), USART2_RTS (AF7)
B8PD3ввод-выводSPI2_MISO (AF5), TIMX_IC4 (AF14), USART2_CTS (AF7)
B9PD1ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIMX_IC2 (AF14)
B10PC12ввод-выводI2S3_SD (AF6), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SPI3_MOSI (AF6), TIMX_IC1 (AF14), USART3_CK (AF7)
B11PC10ввод-выводI2S3_CK (AF6), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SPI3_SCK (AF6), TIMX_IC3 (AF14), USART3_TX (AF7)
B12PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
C1PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
C2PE5ввод-выводSYS_TRACED2 (AF0), TIM9_CH1 (AF3), TIMX_IC2 (AF14)
C3PE0ввод-выводLCD_SEG36 (AF11), TIM10_CH1 (AF3), TIM4_ETR (AF2), TIMX_IC1 (AF14)
C4VDDпитание—
C5PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), I2S3_SD (AF6), LCD_SEG9 (AF11), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
C6PG14ввод-вывод—
C7PG13ввод-вывод—
C8PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), TIM3_ETR (AF2), TIMX_IC3 (AF14)
C9PD0ввод-выводI2S2_WS (AF5), SPI2_NSS (AF5), TIM9_CH1 (AF3), TIMX_IC1 (AF14)
C10PC11ввод-выводADC_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SPI3_MISO (AF6), TIMX_IC4 (AF14), USART3_RX (AF7)
C11PH2ввод-вывод—
C12PA10ввод-выводLCD_COM2 (AF11), TIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
D2PE6-WKUP3ввод-выводRTC_TAMP3 (AF0), SYS_TRACED3 (AF0), SYS_WKUP3 (AF0), TIM9_CH2 (AF3), TIMX_IC3 (AF14)
D3VSSпитание—
D4PF2ввод-вывод—
D5PF1ввод-вывод—
D6PF0ввод-вывод—
D7PG12ввод-вывод—
D8PG10ввод-вывод—
D9PG9ввод-выводDAC_EXTI9
D10PA9ввод-выводDAC_EXTI9, LCD_COM1 (AF11), TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
D11PA8ввод-выводLCD_COM0 (AF11), RCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
D12PC9ввод-выводDAC_EXTI9, LCD_SEG27 (AF11), TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
E1PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
E2VLCDпитание—
E3VSSпитание—
E4PF3ввод-вывод—
E9PG5ввод-вывод—
E10PC8ввод-выводLCD_SEG26 (AF11), TIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
E11PC7ввод-выводI2S3_MCK (AF6), LCD_SEG25 (AF11), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
E12PC6ввод-выводI2S2_MCK (AF5), LCD_SEG24 (AF11), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
F1PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
F2VSSпитание—
F3PF4ввод-вывод—
F4PF5ввод-вывод—
F6VSSпитание—
F7VSSпитание—
F9PG3ввод-выводADC_IN11b, TS_G7_IO6 (AF14)
F10PG4ввод-выводADC_IN12b, TS_G7_IO7 (AF14)
F11VSSпитание—
F12VSSпитание—
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
G2VDDпитание—
G3PF6ввод-выводADC_IN27, TIM5_CH1 (AF2), TIM5_ETR (AF2), TS_G11_IO1 (AF14)
G4PF7ввод-выводADC_IN28, COMP1_INP, TIM5_CH2 (AF2), TS_G11_IO2 (AF14)
G6VDDпитание—
G7VDDпитание—
G9PG1ввод-выводADC_IN9b, TS_G2_IO5 (AF14)
G10PG2ввод-выводADC_IN10b, TS_G7_IO5 (AF14)
G11VDDпитание—
G12VDDпитание—
H1PC0ввод-выводADC_IN10, COMP1_INP, LCD_SEG18 (AF11), TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
H2NRSTсброс—
H3VDDпитание—
H4PF8ввод-выводADC_IN29, COMP1_INP, TIM5_CH3 (AF2), TS_G11_IO3 (AF14)
H9PG0ввод-выводADC_IN8b, TS_G2_IO4 (AF14)
H10PD15ввод-выводADC_EXTI15, LCD_SEG35 (AF11), TIM4_CH4 (AF2), TIMX_IC4 (AF14)
H11PD14ввод-выводLCD_SEG34 (AF11), TIM4_CH3 (AF2), TIMX_IC3 (AF14)
H12PD13ввод-выводLCD_SEG33 (AF11), TIM4_CH2 (AF2), TIMX_IC2 (AF14)
J1VSSAпитание—
J2PC1ввод-выводADC_IN11, COMP1_INP, LCD_SEG19 (AF11), TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
J3PC2ввод-выводADC_IN12, COMP1_INP, LCD_SEG20 (AF11), TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
J4PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7)
J5PA7ввод-выводADC_IN7, COMP1_INP, LCD_SEG4 (AF11), SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
J6PF9ввод-выводADC_IN30, COMP1_INP, DAC_EXTI9, TIM5_CH4 (AF2), TS_G11_IO4 (AF14)
J7PF12ввод-выводADC_IN2b, TS_G3_IO5 (AF14)
J8PF14ввод-выводADC_IN6b, TS_G9_IO4 (AF14)
J9PF15ввод-выводADC_EXTI15, ADC_IN7b, TS_G2_IO3 (AF14)
J10PD12ввод-выводLCD_SEG32 (AF11), TIM4_CH1 (AF2), TIMX_IC1 (AF14), USART3_RTS (AF7)
J11PD11ввод-выводADC_EXTI11, LCD_SEG31 (AF11), TIMX_IC4 (AF14), USART3_CTS (AF7)
J12PD10ввод-выводLCD_SEG30 (AF11), TIMX_IC3 (AF14), USART3_CK (AF7)
K1OPAMP3_VINMввод-вывод—
K2PC3ввод-выводADC_IN13, COMP1_INP, LCD_SEG21 (AF11), TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
K3PA2ввод-выводADC_IN2, COMP1_INP, LCD_SEG1 (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
K4PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
K5PC4ввод-выводADC_IN14, COMP1_INP, LCD_SEG22 (AF11), TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
K6PF11ввод-выводADC_EXTI11, ADC_IN1b, TS_G3_IO4 (AF14)
K7PF13ввод-выводADC_IN3b, TS_G9_IO3 (AF14)
K8PD9ввод-выводDAC_EXTI9, LCD_SEG29 (AF11), TIMX_IC2 (AF14), USART3_RX (AF7)
K9PD8ввод-выводLCD_SEG28 (AF11), TIMX_IC1 (AF14), USART3_TX (AF7)
K10PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD (AF5), LCD_SEG15 (AF11), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
K11PB14ввод-выводADC_IN20, COMP1_INP, LCD_SEG14 (AF11), SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
K12PB13ввод-выводADC_IN19, COMP1_INP, I2S2_CK (AF5), LCD_SEG13 (AF11), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
L1VREF+питание—
L2PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
L3PA3ввод-выводADC_IN3, COMP1_INP, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
L4PA6ввод-выводADC_IN6, COMP1_INP, LCD_SEG3 (AF11), OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
L5PC5ввод-выводADC_IN15, COMP1_INP, LCD_SEG23 (AF11), TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
L6PB2ввод-выводADC_IN0b, TS_G3_IO3 (AF14)
L7PE8ввод-выводADC_IN23, COMP1_INP, TIMX_IC1 (AF14)
L8PE10ввод-выводADC_IN25, COMP1_INP, TIM2_CH2 (AF1), TIMX_IC3 (AF14)
L9PE12ввод-выводSPI1_NSS (AF5), TIM2_CH4 (AF1), TIMX_IC1 (AF14)
L10PB10ввод-выводI2C2_SCL (AF4), LCD_SEG10 (AF11), TIM2_CH3 (AF1), USART3_TX (AF7)
L11PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), LCD_SEG11 (AF11), TIM2_CH4 (AF1), USART3_RX (AF7)
L12PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), I2S2_WS (AF5), LCD_SEG12 (AF11), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
M1VDDAпитание—
M2PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF11), OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
M3OPAMP1_VINMввод-выводOPAMP1_VINM
M4OPAMP2_VINMввод-выводOPAMP2_VINM
M5PB0ввод-выводADC_IN8, COMP1_INP, LCD_SEG5 (AF11), OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
M6PB1ввод-выводADC_IN9, COMP1_INP, LCD_SEG6 (AF11), SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
M7PE7ввод-выводADC_IN22, COMP1_INP, TIMX_IC4 (AF14)
M8PE9ввод-выводADC_IN24, COMP1_INP, DAC_EXTI9, TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
M9PE11ввод-выводADC_EXTI11, TIM2_CH3 (AF1), TIMX_IC4 (AF14)
M10PE13ввод-выводSPI1_SCK (AF5), TIMX_IC2 (AF14)
M11PE14ввод-выводSPI1_MISO (AF5), TIMX_IC3 (AF14)
M12PE15ввод-выводADC_EXTI15, SPI1_MOSI (AF5), TIMX_IC4 (AF14)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDC4, G2, G6, G7, G11, G12, H3питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VLCDE2—
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD3, E3, F2, F6, F7, F11, F12общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTH2сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L162QCHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L162QCSTM32L162QCHx256 КБ32 КБ

Линейка STM32L162, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L162QDSTM32L162132 из 132выводы совпадают полностью
STM32L151QCSTM32L151/152132 из 132выводы совпадают полностью
STM32L151QDSTM32L151/152132 из 132выводы совпадают полностью
STM32L152QCSTM32L151/152132 из 132выводы совпадают полностью
STM32L152QDSTM32L151/152132 из 132выводы совпадают полностью
STM32L151QESTM32L151/152129 из 132K1: OPAMP3_VINM → NC; M3: OPAMP1_VINM → AOP1_INN; M4: OPAMP2_VINM → AOP2_INN
STM32L152QESTM32L151/152129 из 132K1: OPAMP3_VINM → NC; M3: OPAMP1_VINM → AOP1_INN; M4: OPAMP2_VINM → AOP2_INN
STM32L471Q(E-G)IxSTM32L4x1123 из 132C11: PH2 → VDD; E2: VLCD → VBAT; G3: PF6 → PG11; G4: PF7 → PG6; G7: VDD → VDDIO2; H4: PF8 → PG7; J1: VSSA → VSSA/VREF-; J6: PF9 → PG8; K1: OPAMP3_VINM → PG15
STM32L476Q(E-G)IxSTM32L4x6123 из 132C11: PH2 → VDDUSB; E2: VLCD → VBAT; G3: PF6 → PG11; G4: PF7 → PG6; G7: VDD → VDDIO2; H4: PF8 → PG7; J1: VSSA → VSSA/VREF-; J6: PF9 → PG8; K1: OPAMP3_VINM → PG15
STM32L476QGIxPSTM32L4x6123 из 132C11: PH2 → VDDUSB; E2: VLCD → VBAT; G3: PF6 → PG11; G4: PF7 → PG6; G7: VDD → VDDIO2; H4: PF8 → PG7; J1: VSSA → VSSA/VREF-; J6: PF9 → PG8; K1: OPAMP3_VINM → PG15
STM32L486QGIxSTM32L4x6123 из 132C11: PH2 → VDDUSB; E2: VLCD → VBAT; G3: PF6 → PG11; G4: PF7 → PG6; G7: VDD → VDDIO2; H4: PF8 → PG7; J1: VSSA → VSSA/VREF-; J6: PF9 → PG8; K1: OPAMP3_VINM → PG15
STM32L4A6QGIxSTM32L4x6122 из 132A4: BOOT0 → PH3; C11: PH2 → VDDUSB; E2: VLCD → VBAT; G3: PF6 → PG11; G4: PF7 → PG6; G7: VDD → VDDIO2; H4: PF8 → PG7; J1: VSSA → VSSA/VREF-; J6: PF9 → PG8; K1: OPAMP3_VINM → PG15

Частые вопросы

На каких выводах USART1 у STM32L162QC?

В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PB7 (шарик B4, AF7) или PA10 (шарик C12, AF7).

Где у STM32L162QC выводы SWD для программатора?

SWDIO — PA13 (шарик A11, AF0), SWCLK — PA14 (шарик A10, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L162QC?

I2C1_SCL — PB8 (шарик A3, AF4) или PB6 (шарик B5, AF4), I2C1_SDA — PB9 (шарик B3, AF4) или PB7 (шарик B4, AF4).

Сколько выводов ввода-вывода у STM32L162QC в корпусе UFBGA132?

112 из 132. Ещё 18 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L162QC?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
