STM32L452RC и STM32L452RE в корпусе WLCSP64: распиновка
STM32L452RC и STM32L452RE — микроконтроллеры STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 256 и 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 80 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 160 КБ
- Корпус
- WLCSP64, 64 шарика
- Линий ввода-вывода
- 52
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

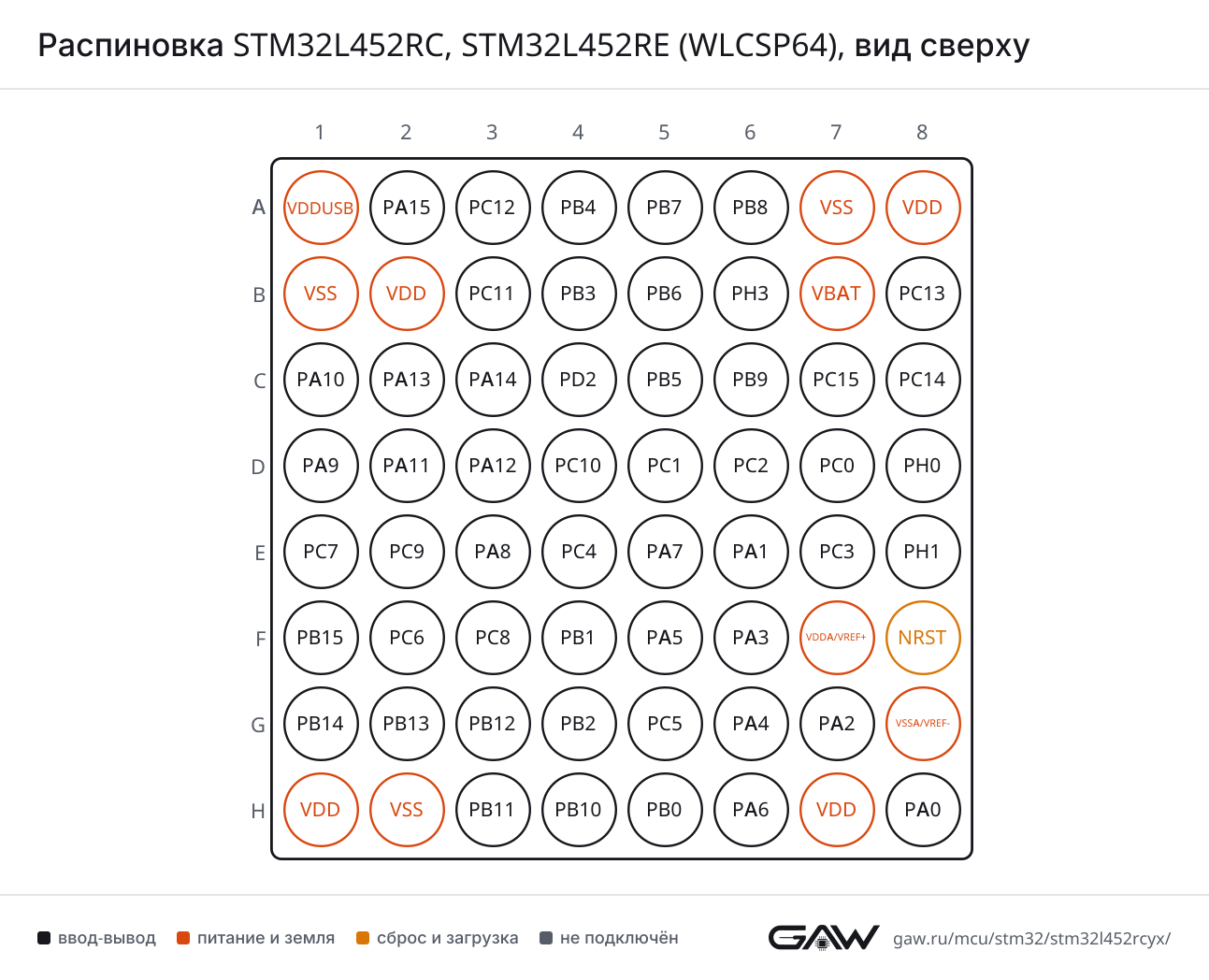

Схема корпуса WLCSP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (C5, AF7), PA8 (E3, AF7) |
| CTS | PB4 (NJTRST) (A4, AF7), PA11 (D2, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (B4, AF7), PA12 (D3, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (B4, AF7), PA12 (D3, AF7) | |
| RX | PB7 (A5, AF7), PA10 (C1, AF7) | |
| TX | PB6 (B5, AF7), PA9 (D1, AF7) | |
| USART2 | CK | PA4 (G6, AF7) |
| CTS | PA0 (H8, AF7) | |
| DE | PA1 (E6, AF7) | |
| RTS | PA1 (E6, AF7) | |
| RX | PA15 (JTDI) (A2, AF3), PA3 (F6, AF7) | |
| TX | PA2 (G7, AF7) | |
| USART3 | CK | PC12 (A3, AF7), PB12 (G3, AF7), PB0 (H5, AF7) |
| CTS | PB13 (G2, AF7), PA6 (H6, AF7) | |
| DE | PA15 (JTDI) (A2, AF7), PD2 (C4, AF7), PB1 (F4, AF7), PB14 (G1, AF7) | |
| RTS | PA15 (JTDI) (A2, AF7), PD2 (C4, AF7), PB1 (F4, AF7), PB14 (G1, AF7) | |
| RX | PC11 (B3, AF7), PC5 (G5, AF7), PB11 (H3, AF7) | |
| TX | PC10 (D4, AF7), PC4 (E4, AF7), PB10 (H4, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (A5, AF8) |
| DE | PA15 (JTDI) (A2, AF8) | |
| RTS | PA15 (JTDI) (A2, AF8) | |
| RX | PC11 (B3, AF8), PA1 (E6, AF8) | |
| TX | PC10 (D4, AF8), PA0 (H8, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (G2, AF8), PA6 (H6, AF8) |
| DE | PB1 (F4, AF8), PB12 (G3, AF8) | |
| RTS | PB1 (F4, AF8), PB12 (G3, AF8) | |
| RX | PC0 (D7, AF8), PA3 (F6, AF8), PB10 (H4, AF8) | |
| TX | PC1 (D5, AF8), PA2 (G7, AF8), PB11 (H3, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A4, AF5), PA11 (D2, AF5), PA6 (H6, AF5) |
| MOSI | PB5 (C5, AF5), PA12 (D3, AF5), PA7 (E5, AF5) | |
| NSS | PA15 (JTDI) (A2, AF5), PA4 (G6, AF5), PB0 (H5, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (B4, AF5), PA1 (E6, AF5), PA5 (F5, AF5) | |
| SPI2 | MISO | PC2 (D6, AF5), PB14 (G1, AF5) |
| MOSI | PC3 (E7, AF5), PB15 (F1, AF5) | |
| NSS | PB9 (C6, AF5), PB12 (G3, AF5) | |
| SCK | PB13 (G2, AF5), PB10 (H4, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A4, AF6), PC11 (B3, AF6) |
| MOSI | PC12 (A3, AF6), PB5 (C5, AF6) | |
| NSS | PA15 (JTDI) (A2, AF6), PA4 (G6, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (B4, AF6), PC10 (D4, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A6, AF4), PB6 (B5, AF4), PA9 (D1, AF4) |
| SDA | PB7 (A5, AF4), PA10 (C1, AF4), PB9 (C6, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C3, AF4), PB5 (C5, AF4), PA1 (E6, AF4) | |
| I2C2 | SCL | PB13 (G2, AF4), PB10 (H4, AF4) |
| SDA | PB14 (G1, AF4), PB11 (H3, AF4) | |
| SMBA | PB12 (G3, AF4) | |
| I2C3 | SCL | PC0 (D7, AF4), PA7 (E5, AF4) |
| SDA | PB4 (NJTRST) (A4, AF4), PC1 (D5, AF4) | |
| SMBA | PB2 (G4, AF4) | |
| I2C4 | SCL | PB6 (B5, AF5), PC0 (D7, AF2), PB10 (H4, AF3) |
| SDA | PB7 (A5, AF5), PC1 (D5, AF2), PB11 (H3, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (C3, AF5) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (A6, AF9), PB5 (C5, AF3), PA11 (D2, AF9), PB12 (G3, AF10) |
| TX | PB6 (B5, AF8), PB9 (C6, AF9), PA12 (D3, AF9), PB13 (G2, AF10) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (D2, AF10) |
| DP | PA12 (D3, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (C2, AF10), PC9 (E2, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (A3, AF12) |
| CMD | PD2 (C4, AF12) | |
| D0 | PC8 (F3, AF12) | |
| D1 | PC9 (E2, AF12) | |
| D2 | PC10 (D4, AF12) | |
| D3 | PC11 (B3, AF12) | |
| D4 | PB8 (A6, AF12) | |
| D5 | PB9 (C6, AF12) | |
| D6 | PC6 (F2, AF12) | |
| D7 | PC7 (E1, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PB1 (F4, AF10) |
| BK1_IO1 | PB0 (H5, AF10) | |
| BK1_IO2 | PA7 (E5, AF10) | |
| BK1_IO3 | PA6 (H6, AF10) | |
| BK1_NCS | PA2 (G7, AF10), PB11 (H3, AF10) | |
| CLK | PA3 (F6, AF10), PB10 (H4, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | EXTCLK | PB0 (H5, AF13), PA0 (H8, AF13) |
| FS_A | PB9 (C6, AF13), PA9 (D1, AF13), PB12 (G3, AF13) | |
| FS_B | PB6 (B5, AF13), PA14 (JTCK/SWCLK) (C3, AF13), PA4 (G6, AF13) | |
| MCLK_A | PB8 (A6, AF13), PA3 (F6, AF13), PB14 (G1, AF13) | |
| MCLK_B | PB4 (NJTRST) (A4, AF13) | |
| SCK_A | PA8 (E3, AF13), PB13 (G2, AF13), PB10 (H4, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (B4, AF13) | |
| SD_A | PA10 (C1, AF13), PC3 (E7, AF13), PB15 (F1, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (C2, AF13), PB5 (C5, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B3), PA11 (D2), PB11 (H3) |
| EXTI15 | PA15 (JTDI) (A2), PC15-OSC32_OUT (C7), PB15 (F1) | |
| IN1 | PC0 (D7) | |
| IN2 | PC1 (D5) | |
| IN3 | PC2 (D6) | |
| IN4 | PC3 (E7) | |
| IN5 | PA0 (H8) | |
| IN6 | PA1 (E6) | |
| IN7 | PA2 (G7) | |
| IN8 | PA3 (F6) | |
| IN9 | PA4 (G6) | |
| IN10 | PA5 (F5) | |
| IN11 | PA6 (H6) | |
| IN12 | PA7 (E5) | |
| IN13 | PC4 (E4) | |
| IN14 | PC5 (G5) | |
| IN15 | PB0 (H5) | |
| IN16 | PB1 (F4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (C6), PA9 (D1), PC9 (E2) |
| OUT1 | PA4 (G6) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (E4), PB1 (F4), PA5 (F5), PA4 (G6), PA0 (H8) |
| INP | PA1 (E6), PB2 (G4), PC5 (G5) | |
| OUT | PA11 (D2, AF6), PB10 (H4, AF12), PB0 (H5, AF12), PA6 (H6, AF6), PA0 (H8, AF12) | |
| COMP2 | INM | PB7 (A5), PB3 (JTDO/TRACESWO) (B4), PA5 (F5), PA4 (G6), PA2 (G7) |
| INP | PB4 (NJTRST) (A4), PB6 (B5), PA3 (F6) | |
| OUT | PB5 (C5, AF12), PA7 (E5, AF12), PA2 (G7, AF12), PB11 (H3, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (E6) |
| VINP | PA0 (H8) | |
| VOUT | PA3 (F6) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (G3, AF1), PA6 (H6, AF1) |
| BKIN_COMP2 | PB12 (G3, AF3), PA6 (H6, AF12) | |
| BKIN2 | PA11 (D2, AF2) | |
| BKIN2_COMP1 | PA11 (D2, AF12) | |
| CH1 | PA8 (E3, AF1) | |
| CH1N | PA7 (E5, AF1), PB13 (G2, AF1) | |
| CH2 | PA9 (D1, AF1) | |
| CH2N | PB14 (G1, AF1), PB0 (H5, AF1) | |
| CH3 | PA10 (C1, AF1) | |
| CH3N | PB15 (F1, AF1), PB1 (F4, AF1) | |
| CH4 | PA11 (D2, AF1) | |
| ETR | PA12 (D3, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A2, AF1), PA5 (F5, AF1), PA0 (H8, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (B4, AF1), PA1 (E6, AF1) | |
| CH3 | PA2 (G7, AF1), PB10 (H4, AF1) | |
| CH4 | PA3 (F6, AF1), PB11 (H3, AF1) | |
| ETR | PA15 (JTDI) (A2, AF2), PA5 (F5, AF2), PA0 (H8, AF14) | |
| TIM3 | CH1 | PB4 (NJTRST) (A4, AF2), PC6 (F2, AF2), PA6 (H6, AF2) |
| CH2 | PB5 (C5, AF2), PC7 (E1, AF2), PA7 (E5, AF2) | |
| CH3 | PC8 (F3, AF2), PB0 (H5, AF2) | |
| CH4 | PC9 (E2, AF2), PB1 (F4, AF2) | |
| ETR | PD2 (C4, AF2) | |
| TIM15 | BKIN | PA9 (D1, AF14), PB12 (G3, AF14) |
| CH1 | PB14 (G1, AF14), PA2 (G7, AF14) | |
| CH1N | PA1 (E6, AF14), PB13 (G2, AF14) | |
| CH2 | PB15 (F1, AF14), PA3 (F6, AF14) | |
| TIM16 | BKIN | PB5 (C5, AF14) |
| CH1 | PB8 (A6, AF14), PA6 (H6, AF14) | |
| CH1N | PB6 (B5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (B5, AF1), PC3 (E7, AF1) |
| IN1 | PB5 (C5, AF1), PC0 (D7, AF1) | |
| IN2 | PB7 (A5, AF1), PC2 (D6, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (C3, AF1), PC1 (D5, AF1), PB2 (G4, AF1) | |
| LPTIM2 | ETR | PC3 (E7, AF14), PA5 (F5, AF14) |
| IN1 | PC0 (D7, AF14), PB1 (F4, AF14) | |
| OUT | PA8 (E3, AF14), PA4 (G6, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (B8), PB2 (G4, AF0) |
| OUT_CALIB | PC13 (B8), PB2 (G4, AF0) | |
| REFIN | PB15 (F1, AF0) | |
| TS | PC13 (B8) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (G3, AF9) |
| G1_IO2 | PB13 (G2, AF9) | |
| G1_IO3 | PB14 (G1, AF9) | |
| G1_IO4 | PB15 (F1, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A4, AF9) | |
| G2_IO2 | PB5 (C5, AF9) | |
| G2_IO3 | PB6 (B5, AF9) | |
| G2_IO4 | PB7 (A5, AF9) | |
| G3_IO1 | PA15 (JTDI) (A2, AF9) | |
| G3_IO2 | PC10 (D4, AF9) | |
| G3_IO3 | PC11 (B3, AF9) | |
| G3_IO4 | PC12 (A3, AF9) | |
| G4_IO1 | PC6 (F2, AF9) | |
| G4_IO2 | PC7 (E1, AF9) | |
| G4_IO3 | PC8 (F3, AF9) | |
| G4_IO4 | PC9 (E2, AF9) | |
| SYNC | PD2 (C4, AF9), PB10 (H4, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (G4, AF6), PB0 (H5, AF6) |
| CKIN1 | PA8 (E3, AF6), PB13 (G2, AF6) | |
| CKIN2 | PB15 (F1, AF6) | |
| CKIN3 | PC6 (F2, AF6) | |
| CKOUT | PC2 (D6, AF6), PA5 (F5, AF6) | |
| DATIN0 | PA7 (E5, AF6), PB1 (F4, AF6) | |
| DATIN1 | PA9 (D1, AF6), PB12 (G3, AF6) | |
| DATIN2 | PB14 (G1, AF6) | |
| DATIN3 | PC7 (E1, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C3, AF0) |
| JTDI | PA15 (JTDI) (A2, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (B4, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C2, AF0) | |
| TRACED0 | PC1 (D5, AF0) | |
| TRACED1 | PC10 (D4, AF0) | |
| TRACED2 | PD2 (C4, AF0) | |
| TRACED3 | PC12 (A3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G7) |
| MCO | PA8 (E3, AF0) | |
| OSC_IN | PH0-OSC_IN (D8) | |
| OSC_OUT | PH1-OSC_OUT (E8) | |
| OSC32_IN | PC14-OSC32_IN (C8) | |
| OSC32_OUT | PC15-OSC32_OUT (C7) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (B8) |
| RTC_TAMP2 | PA0 (H8) | |
| SYS_WKUP1 | PA0 (H8) | |
| SYS_WKUP2 | PC13 (B8) | |
| SYS_WKUP4 | PA2 (G7) | |
| SYS_WKUP5 | PC5 (G5) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDDUSB | питание | — |
| A2 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A3 | PC12 | ввод-вывод | SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), USART3_CK (AF7) |
| A4 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7) |
| A5 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| A6 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14) |
| A7 | VSS | питание | — |
| A8 | VDD | питание | — |
| B1 | VSS | питание | — |
| B2 | VDD | питание | — |
| B3 | PC11 | ввод-вывод | ADC1_EXTI11, SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| B4 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| B5 | PB6 | ввод-вывод | CAN1_TX (AF8), COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| B6 | PH3-BOOT0 (BOOT0) | ввод-вывод | — |
| B7 | VBAT | питание | — |
| B8 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C1 | PA10 | ввод-вывод | CRS_SYNC (AF10), I2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7) |
| C2 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10) |
| C3 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0) |
| C4 | PD2 | ввод-вывод | SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| C5 | PB5 | ввод-вывод | CAN1_RX (AF3), COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7) |
| C6 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5) |
| C7 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| C8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PA9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN1 (AF6), I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D2 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10) |
| D3 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| D4 | PC10 | ввод-вывод | SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| D5 | PC1 | ввод-вывод | ADC1_IN2, I2C3_SDA (AF4), I2C4_SDA (AF2), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SYS_TRACED0 (AF0) |
| D6 | PC2 | ввод-вывод | ADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| D7 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I2C4_SCL (AF2), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| D8 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| E1 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9) |
| E2 | PC9 | ввод-вывод | DAC1_EXTI9, SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| E3 | PA8 | ввод-вывод | DFSDM1_CKIN1 (AF6), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| E4 | PC4 | ввод-вывод | ADC1_IN13, COMP1_INM, USART3_TX (AF7) |
| E5 | PA7 | ввод-вывод | ADC1_IN12, COMP2_OUT (AF12), DFSDM1_DATIN0 (AF6), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2) |
| E6 | PA1 | ввод-вывод | ADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| E7 | PC3 | ввод-вывод | ADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| E8 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| F1 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9) |
| F2 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9) |
| F3 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9) |
| F4 | PB1 | ввод-вывод | ADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| F5 | PA5 | ввод-вывод | ADC1_IN10, COMP1_INM, COMP2_INM, DFSDM1_CKOUT (AF6), LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2) |
| F6 | PA3 | ввод-вывод | ADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| F7 | VDDA/VREF+ | питание | — |
| F8 | NRST | сброс | — |
| G1 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| G2 | PB13 | ввод-вывод | CAN1_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| G3 | PB12 | ввод-вывод | CAN1_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| G4 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| G5 | PC5 | ввод-вывод | ADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RX (AF7) |
| G6 | PA4 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| G7 | PA2 | ввод-вывод | ADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| G8 | VSSA/VREF- | питание | — |
| H1 | VDD | питание | — |
| H2 | VSS | питание | — |
| H3 | PB11 | ввод-вывод | ADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| H4 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| H5 | PB0 | ввод-вывод | ADC1_IN15, COMP1_OUT (AF12), DFSDM1_CKIN0 (AF6), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7) |
| H6 | PA6 | ввод-вывод | ADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), USART3_CTS (AF7) |
| H7 | VDD | питание | — |
| H8 | PA0 | ввод-вывод | ADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8), USART2_CTS (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B7 | резервное питание: часы реального времени и резервные регистры |
| VDD | A8, B2, H1, H7 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | F7 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VDDUSB | A1 | питание приёмопередатчика USB |
| VSS | A7, B1, H2 | общий провод (земля) |
| VSSA/VREF- | G8 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | F8 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX эта группа называется STM32L452R(C-E)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L452RC | STM32L452RCYx | 256 КБ | 160 КБ |
| STM32L452RE | STM32L452REYx | 512 КБ | 160 КБ |
Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L452RE | STM32L4x2 | 64 из 64 | выводы совпадают полностью |
| STM32L462RE | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у него: AES |
| STM32L451RC, STM32L451RE | STM32L4x1 | 63 из 64 | A1: VDDUSB → VDDтолько у этого: USB |
Частые вопросы
На каких выводах USART1 у STM32L452RC?
В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D1, AF7), USART1_RX — на PB7 (шарик A5, AF7) или PA10 (шарик C1, AF7).
Где у STM32L452RC выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L452RC?
I2C1_SCL — PB8 (шарик A6, AF4) или PB6 (шарик B5, AF4) или PA9 (шарик D1, AF4), I2C1_SDA — PB7 (шарик A5, AF4) или PA10 (шарик C1, AF4) или PB9 (шарик C6, AF4).
Сколько выводов ввода-вывода у STM32L452RC в корпусе WLCSP64?
52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32L452RC и STM32L452RE?
Объёмом памяти: STM32L452RC — 256 КБ флеш-памяти и 160 КБ ОЗУ, STM32L452RE — 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32L452RC?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4Cortex-M4 до 80 МГц с режимами низкого потребления: L4x1–L4x6 — линейки, MSI, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
