STM32L462RE в корпусе WLCSP64: распиновка
STM32L462RE — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 512 КБ флеш-памяти и 160 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 80 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 160 КБ
- Корпус
- WLCSP64, 64 шарика
- Линий ввода-вывода
- 52
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

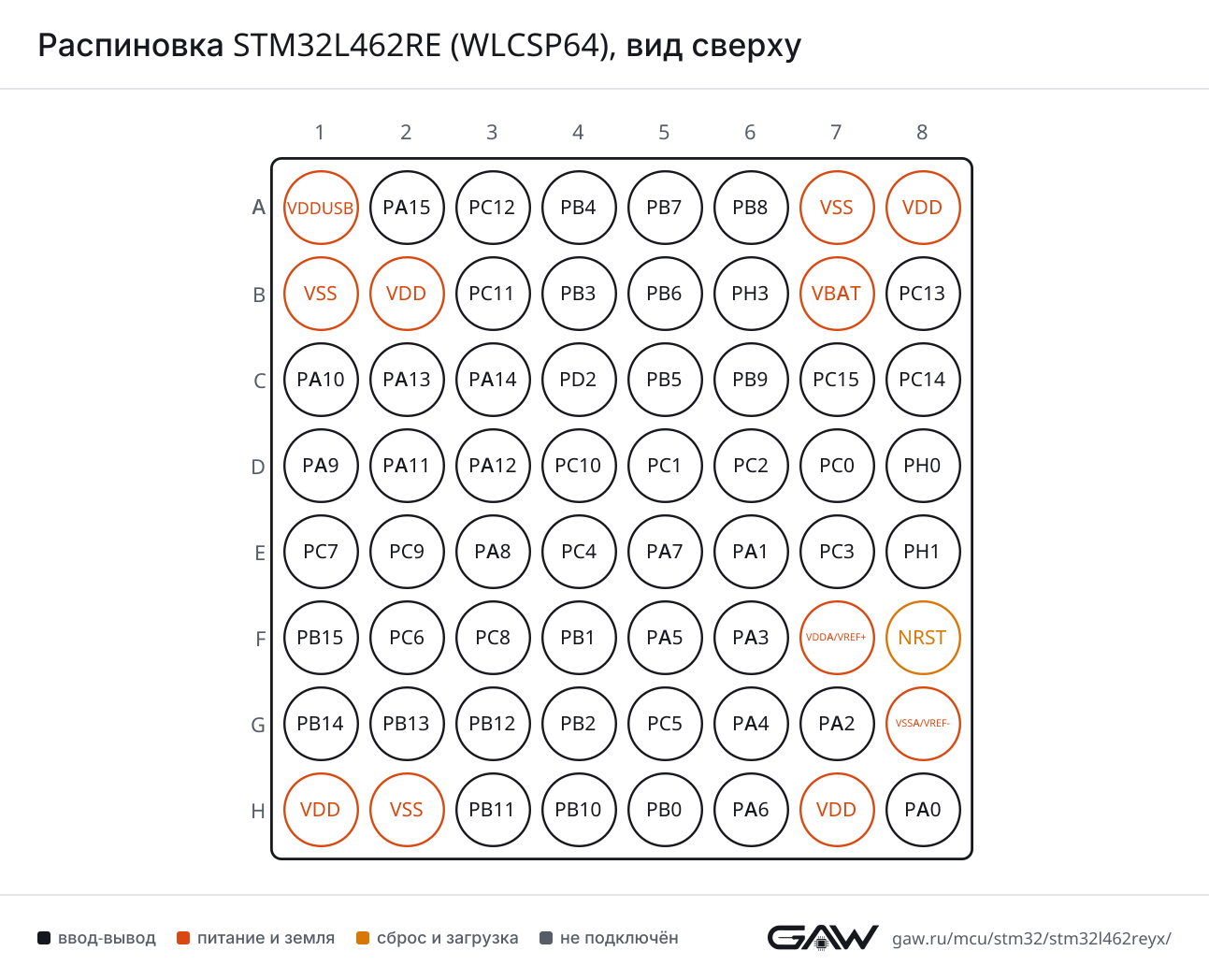

Схема корпуса WLCSP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (C5, AF7), PA8 (E3, AF7) |
| CTS | PB4 (NJTRST) (A4, AF7), PA11 (D2, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (B4, AF7), PA12 (D3, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (B4, AF7), PA12 (D3, AF7) | |
| RX | PB7 (A5, AF7), PA10 (C1, AF7) | |
| TX | PB6 (B5, AF7), PA9 (D1, AF7) | |
| USART2 | CK | PA4 (G6, AF7) |
| CTS | PA0 (H8, AF7) | |
| DE | PA1 (E6, AF7) | |
| RTS | PA1 (E6, AF7) | |
| RX | PA15 (JTDI) (A2, AF3), PA3 (F6, AF7) | |
| TX | PA2 (G7, AF7) | |
| USART3 | CK | PC12 (A3, AF7), PB12 (G3, AF7), PB0 (H5, AF7) |
| CTS | PB13 (G2, AF7), PA6 (H6, AF7) | |
| DE | PA15 (JTDI) (A2, AF7), PD2 (C4, AF7), PB1 (F4, AF7), PB14 (G1, AF7) | |
| RTS | PA15 (JTDI) (A2, AF7), PD2 (C4, AF7), PB1 (F4, AF7), PB14 (G1, AF7) | |
| RX | PC11 (B3, AF7), PC5 (G5, AF7), PB11 (H3, AF7) | |
| TX | PC10 (D4, AF7), PC4 (E4, AF7), PB10 (H4, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (A5, AF8) |
| DE | PA15 (JTDI) (A2, AF8) | |
| RTS | PA15 (JTDI) (A2, AF8) | |
| RX | PC11 (B3, AF8), PA1 (E6, AF8) | |
| TX | PC10 (D4, AF8), PA0 (H8, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (G2, AF8), PA6 (H6, AF8) |
| DE | PB1 (F4, AF8), PB12 (G3, AF8) | |
| RTS | PB1 (F4, AF8), PB12 (G3, AF8) | |
| RX | PC0 (D7, AF8), PA3 (F6, AF8), PB10 (H4, AF8) | |
| TX | PC1 (D5, AF8), PA2 (G7, AF8), PB11 (H3, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A4, AF5), PA11 (D2, AF5), PA6 (H6, AF5) |
| MOSI | PB5 (C5, AF5), PA12 (D3, AF5), PA7 (E5, AF5) | |
| NSS | PA15 (JTDI) (A2, AF5), PA4 (G6, AF5), PB0 (H5, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (B4, AF5), PA1 (E6, AF5), PA5 (F5, AF5) | |
| SPI2 | MISO | PC2 (D6, AF5), PB14 (G1, AF5) |
| MOSI | PC3 (E7, AF5), PB15 (F1, AF5) | |
| NSS | PB9 (C6, AF5), PB12 (G3, AF5) | |
| SCK | PB13 (G2, AF5), PB10 (H4, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A4, AF6), PC11 (B3, AF6) |
| MOSI | PC12 (A3, AF6), PB5 (C5, AF6) | |
| NSS | PA15 (JTDI) (A2, AF6), PA4 (G6, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (B4, AF6), PC10 (D4, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A6, AF4), PB6 (B5, AF4), PA9 (D1, AF4) |
| SDA | PB7 (A5, AF4), PA10 (C1, AF4), PB9 (C6, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C3, AF4), PB5 (C5, AF4), PA1 (E6, AF4) | |
| I2C2 | SCL | PB13 (G2, AF4), PB10 (H4, AF4) |
| SDA | PB14 (G1, AF4), PB11 (H3, AF4) | |
| SMBA | PB12 (G3, AF4) | |
| I2C3 | SCL | PC0 (D7, AF4), PA7 (E5, AF4) |
| SDA | PB4 (NJTRST) (A4, AF4), PC1 (D5, AF4) | |
| SMBA | PB2 (G4, AF4) | |
| I2C4 | SCL | PB6 (B5, AF5), PC0 (D7, AF2), PB10 (H4, AF3) |
| SDA | PB7 (A5, AF5), PC1 (D5, AF2), PB11 (H3, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (C3, AF5) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (A6, AF9), PB5 (C5, AF3), PA11 (D2, AF9), PB12 (G3, AF10) |
| TX | PB6 (B5, AF8), PB9 (C6, AF9), PA12 (D3, AF9), PB13 (G2, AF10) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (D2, AF10) |
| DP | PA12 (D3, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (C2, AF10), PC9 (E2, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (A3, AF12) |
| CMD | PD2 (C4, AF12) | |
| D0 | PC8 (F3, AF12) | |
| D1 | PC9 (E2, AF12) | |
| D2 | PC10 (D4, AF12) | |
| D3 | PC11 (B3, AF12) | |
| D4 | PB8 (A6, AF12) | |
| D5 | PB9 (C6, AF12) | |
| D6 | PC6 (F2, AF12) | |
| D7 | PC7 (E1, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PB1 (F4, AF10) |
| BK1_IO1 | PB0 (H5, AF10) | |
| BK1_IO2 | PA7 (E5, AF10) | |
| BK1_IO3 | PA6 (H6, AF10) | |
| BK1_NCS | PA2 (G7, AF10), PB11 (H3, AF10) | |
| CLK | PA3 (F6, AF10), PB10 (H4, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | EXTCLK | PB0 (H5, AF13), PA0 (H8, AF13) |
| FS_A | PB9 (C6, AF13), PA9 (D1, AF13), PB12 (G3, AF13) | |
| FS_B | PB6 (B5, AF13), PA14 (JTCK/SWCLK) (C3, AF13), PA4 (G6, AF13) | |
| MCLK_A | PB8 (A6, AF13), PA3 (F6, AF13), PB14 (G1, AF13) | |
| MCLK_B | PB4 (NJTRST) (A4, AF13) | |
| SCK_A | PA8 (E3, AF13), PB13 (G2, AF13), PB10 (H4, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (B4, AF13) | |
| SD_A | PA10 (C1, AF13), PC3 (E7, AF13), PB15 (F1, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (C2, AF13), PB5 (C5, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B3), PA11 (D2), PB11 (H3) |
| EXTI15 | PA15 (JTDI) (A2), PC15-OSC32_OUT (C7), PB15 (F1) | |
| IN1 | PC0 (D7) | |
| IN2 | PC1 (D5) | |
| IN3 | PC2 (D6) | |
| IN4 | PC3 (E7) | |
| IN5 | PA0 (H8) | |
| IN6 | PA1 (E6) | |
| IN7 | PA2 (G7) | |
| IN8 | PA3 (F6) | |
| IN9 | PA4 (G6) | |
| IN10 | PA5 (F5) | |
| IN11 | PA6 (H6) | |
| IN12 | PA7 (E5) | |
| IN13 | PC4 (E4) | |
| IN14 | PC5 (G5) | |
| IN15 | PB0 (H5) | |
| IN16 | PB1 (F4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (C6), PA9 (D1), PC9 (E2) |
| OUT1 | PA4 (G6) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (E4), PB1 (F4), PA5 (F5), PA4 (G6), PA0 (H8) |
| INP | PA1 (E6), PB2 (G4), PC5 (G5) | |
| OUT | PA11 (D2, AF6), PB10 (H4, AF12), PB0 (H5, AF12), PA6 (H6, AF6), PA0 (H8, AF12) | |
| COMP2 | INM | PB7 (A5), PB3 (JTDO/TRACESWO) (B4), PA5 (F5), PA4 (G6), PA2 (G7) |
| INP | PB4 (NJTRST) (A4), PB6 (B5), PA3 (F6) | |
| OUT | PB5 (C5, AF12), PA7 (E5, AF12), PA2 (G7, AF12), PB11 (H3, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (E6) |
| VINP | PA0 (H8) | |
| VOUT | PA3 (F6) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (G3, AF1), PA6 (H6, AF1) |
| BKIN_COMP2 | PB12 (G3, AF3), PA6 (H6, AF12) | |
| BKIN2 | PA11 (D2, AF2) | |
| BKIN2_COMP1 | PA11 (D2, AF12) | |
| CH1 | PA8 (E3, AF1) | |
| CH1N | PA7 (E5, AF1), PB13 (G2, AF1) | |
| CH2 | PA9 (D1, AF1) | |
| CH2N | PB14 (G1, AF1), PB0 (H5, AF1) | |
| CH3 | PA10 (C1, AF1) | |
| CH3N | PB15 (F1, AF1), PB1 (F4, AF1) | |
| CH4 | PA11 (D2, AF1) | |
| ETR | PA12 (D3, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A2, AF1), PA5 (F5, AF1), PA0 (H8, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (B4, AF1), PA1 (E6, AF1) | |
| CH3 | PA2 (G7, AF1), PB10 (H4, AF1) | |
| CH4 | PA3 (F6, AF1), PB11 (H3, AF1) | |
| ETR | PA15 (JTDI) (A2, AF2), PA5 (F5, AF2), PA0 (H8, AF14) | |
| TIM3 | CH1 | PB4 (NJTRST) (A4, AF2), PC6 (F2, AF2), PA6 (H6, AF2) |
| CH2 | PB5 (C5, AF2), PC7 (E1, AF2), PA7 (E5, AF2) | |
| CH3 | PC8 (F3, AF2), PB0 (H5, AF2) | |
| CH4 | PC9 (E2, AF2), PB1 (F4, AF2) | |
| ETR | PD2 (C4, AF2) | |
| TIM15 | BKIN | PA9 (D1, AF14), PB12 (G3, AF14) |
| CH1 | PB14 (G1, AF14), PA2 (G7, AF14) | |
| CH1N | PA1 (E6, AF14), PB13 (G2, AF14) | |
| CH2 | PB15 (F1, AF14), PA3 (F6, AF14) | |
| TIM16 | BKIN | PB5 (C5, AF14) |
| CH1 | PB8 (A6, AF14), PA6 (H6, AF14) | |
| CH1N | PB6 (B5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (B5, AF1), PC3 (E7, AF1) |
| IN1 | PB5 (C5, AF1), PC0 (D7, AF1) | |
| IN2 | PB7 (A5, AF1), PC2 (D6, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (C3, AF1), PC1 (D5, AF1), PB2 (G4, AF1) | |
| LPTIM2 | ETR | PC3 (E7, AF14), PA5 (F5, AF14) |
| IN1 | PC0 (D7, AF14), PB1 (F4, AF14) | |
| OUT | PA8 (E3, AF14), PA4 (G6, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (B8), PB2 (G4, AF0) |
| OUT_CALIB | PC13 (B8), PB2 (G4, AF0) | |
| REFIN | PB15 (F1, AF0) | |
| TS | PC13 (B8) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (G3, AF9) |
| G1_IO2 | PB13 (G2, AF9) | |
| G1_IO3 | PB14 (G1, AF9) | |
| G1_IO4 | PB15 (F1, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A4, AF9) | |
| G2_IO2 | PB5 (C5, AF9) | |
| G2_IO3 | PB6 (B5, AF9) | |
| G2_IO4 | PB7 (A5, AF9) | |
| G3_IO1 | PA15 (JTDI) (A2, AF9) | |
| G3_IO2 | PC10 (D4, AF9) | |
| G3_IO3 | PC11 (B3, AF9) | |
| G3_IO4 | PC12 (A3, AF9) | |
| G4_IO1 | PC6 (F2, AF9) | |
| G4_IO2 | PC7 (E1, AF9) | |
| G4_IO3 | PC8 (F3, AF9) | |
| G4_IO4 | PC9 (E2, AF9) | |
| SYNC | PD2 (C4, AF9), PB10 (H4, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (G4, AF6), PB0 (H5, AF6) |
| CKIN1 | PA8 (E3, AF6), PB13 (G2, AF6) | |
| CKIN2 | PB15 (F1, AF6) | |
| CKIN3 | PC6 (F2, AF6) | |
| CKOUT | PC2 (D6, AF6), PA5 (F5, AF6) | |
| DATIN0 | PA7 (E5, AF6), PB1 (F4, AF6) | |
| DATIN1 | PA9 (D1, AF6), PB12 (G3, AF6) | |
| DATIN2 | PB14 (G1, AF6) | |
| DATIN3 | PC7 (E1, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C3, AF0) |
| JTDI | PA15 (JTDI) (A2, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (B4, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C2, AF0) | |
| TRACED0 | PC1 (D5, AF0) | |
| TRACED1 | PC10 (D4, AF0) | |
| TRACED2 | PD2 (C4, AF0) | |
| TRACED3 | PC12 (A3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G7) |
| MCO | PA8 (E3, AF0) | |
| OSC_IN | PH0-OSC_IN (D8) | |
| OSC_OUT | PH1-OSC_OUT (E8) | |
| OSC32_IN | PC14-OSC32_IN (C8) | |
| OSC32_OUT | PC15-OSC32_OUT (C7) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (B8) |
| RTC_TAMP2 | PA0 (H8) | |
| SYS_WKUP1 | PA0 (H8) | |
| SYS_WKUP2 | PC13 (B8) | |
| SYS_WKUP4 | PA2 (G7) | |
| SYS_WKUP5 | PC5 (G5) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).
Таблица выводов
Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDDUSB | питание | — |
| A2 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A3 | PC12 | ввод-вывод | SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), USART3_CK (AF7) |
| A4 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7) |
| A5 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| A6 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14) |
| A7 | VSS | питание | — |
| A8 | VDD | питание | — |
| B1 | VSS | питание | — |
| B2 | VDD | питание | — |
| B3 | PC11 | ввод-вывод | ADC1_EXTI11, SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| B4 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| B5 | PB6 | ввод-вывод | CAN1_TX (AF8), COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| B6 | PH3-BOOT0 (BOOT0) | ввод-вывод | — |
| B7 | VBAT | питание | — |
| B8 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C1 | PA10 | ввод-вывод | CRS_SYNC (AF10), I2C1_SDA (AF4), SAI1_SD_A (AF13), TIM1_CH3 (AF1), USART1_RX (AF7) |
| C2 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10) |
| C3 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0) |
| C4 | PD2 | ввод-вывод | SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| C5 | PB5 | ввод-вывод | CAN1_RX (AF3), COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7) |
| C6 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF1), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5) |
| C7 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| C8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PA9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN1 (AF6), I2C1_SCL (AF4), SAI1_FS_A (AF13), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D2 | PA11 | ввод-вывод | ADC1_EXTI11, CAN1_RX (AF9), COMP1_OUT (AF6), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM (AF10) |
| D3 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| D4 | PC10 | ввод-вывод | SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| D5 | PC1 | ввод-вывод | ADC1_IN2, I2C3_SDA (AF4), I2C4_SDA (AF2), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SYS_TRACED0 (AF0) |
| D6 | PC2 | ввод-вывод | ADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| D7 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I2C4_SCL (AF2), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| D8 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| E1 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9) |
| E2 | PC9 | ввод-вывод | DAC1_EXTI9, SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| E3 | PA8 | ввод-вывод | DFSDM1_CKIN1 (AF6), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| E4 | PC4 | ввод-вывод | ADC1_IN13, COMP1_INM, USART3_TX (AF7) |
| E5 | PA7 | ввод-вывод | ADC1_IN12, COMP2_OUT (AF12), DFSDM1_DATIN0 (AF6), I2C3_SCL (AF4), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2) |
| E6 | PA1 | ввод-вывод | ADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| E7 | PC3 | ввод-вывод | ADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| E8 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| F1 | PB15 | ввод-вывод | ADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9) |
| F2 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9) |
| F3 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9) |
| F4 | PB1 | ввод-вывод | ADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| F5 | PA5 | ввод-вывод | ADC1_IN10, COMP1_INM, COMP2_INM, DFSDM1_CKOUT (AF6), LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2) |
| F6 | PA3 | ввод-вывод | ADC1_IN8, COMP2_INP, LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| F7 | VDDA/VREF+ | питание | — |
| F8 | NRST | сброс | — |
| G1 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| G2 | PB13 | ввод-вывод | CAN1_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| G3 | PB12 | ввод-вывод | CAN1_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| G4 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| G5 | PC5 | ввод-вывод | ADC1_IN14, COMP1_INP, SYS_WKUP5, USART3_RX (AF7) |
| G6 | PA4 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP2_INM, DAC1_OUT1, LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| G7 | PA2 | ввод-вывод | ADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| G8 | VSSA/VREF- | питание | — |
| H1 | VDD | питание | — |
| H2 | VSS | питание | — |
| H3 | PB11 | ввод-вывод | ADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| H4 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| H5 | PB0 | ввод-вывод | ADC1_IN15, COMP1_OUT (AF12), DFSDM1_CKIN0 (AF6), QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7) |
| H6 | PA6 | ввод-вывод | ADC1_IN11, COMP1_OUT (AF6), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), USART3_CTS (AF7) |
| H7 | VDD | питание | — |
| H8 | PA0 | ввод-вывод | ADC1_IN5, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8), USART2_CTS (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B7 | резервное питание: часы реального времени и резервные регистры |
| VDD | A8, B2, H1, H7 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | F7 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VDDUSB | A1 | питание приёмопередатчика USB |
| VSS | A7, B1, H2 | общий провод (земля) |
| VSSA/VREF- | G8 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | F8 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L462REYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L462RE | STM32L462REYx | 512 КБ | 160 КБ |
Линейка STM32L4x2, семейство STM32L4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: B-L462E-CELL1.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L452RC, STM32L452RE | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: AES |
| STM32L452RE | STM32L4x2 | 64 из 64 | выводы совпадают полностьютолько у этого: AES |
| STM32L451RC, STM32L451RE | STM32L4x1 | 63 из 64 | A1: VDDUSB → VDDтолько у этого: AES, USB |
Частые вопросы
На каких выводах USART1 у STM32L462RE?
В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D1, AF7), USART1_RX — на PB7 (шарик A5, AF7) или PA10 (шарик C1, AF7).
Где у STM32L462RE выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L462RE?
I2C1_SCL — PB8 (шарик A6, AF4) или PB6 (шарик B5, AF4) или PA9 (шарик D1, AF4), I2C1_SDA — PB7 (шарик A5, AF4) или PA10 (шарик C1, AF4) или PB9 (шарик C6, AF4).
Сколько выводов ввода-вывода у STM32L462RE в корпусе WLCSP64?
52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L462RE?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4Cortex-M4 до 80 МГц с режимами низкого потребления: L4x1–L4x6 — линейки, MSI, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
