STM32L496VGYxP в корпусе WLCSP100: распиновка
STM32L496VGYxP — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус WLCSP100 — 100 шариков, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 80 МГц
- Флеш-память
- 1 МБ
- ОЗУ
- 320 КБ
- Корпус
- WLCSP100, 100 шариков
- Линий ввода-вывода
- 80
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+125 °C, зависит от исполнения

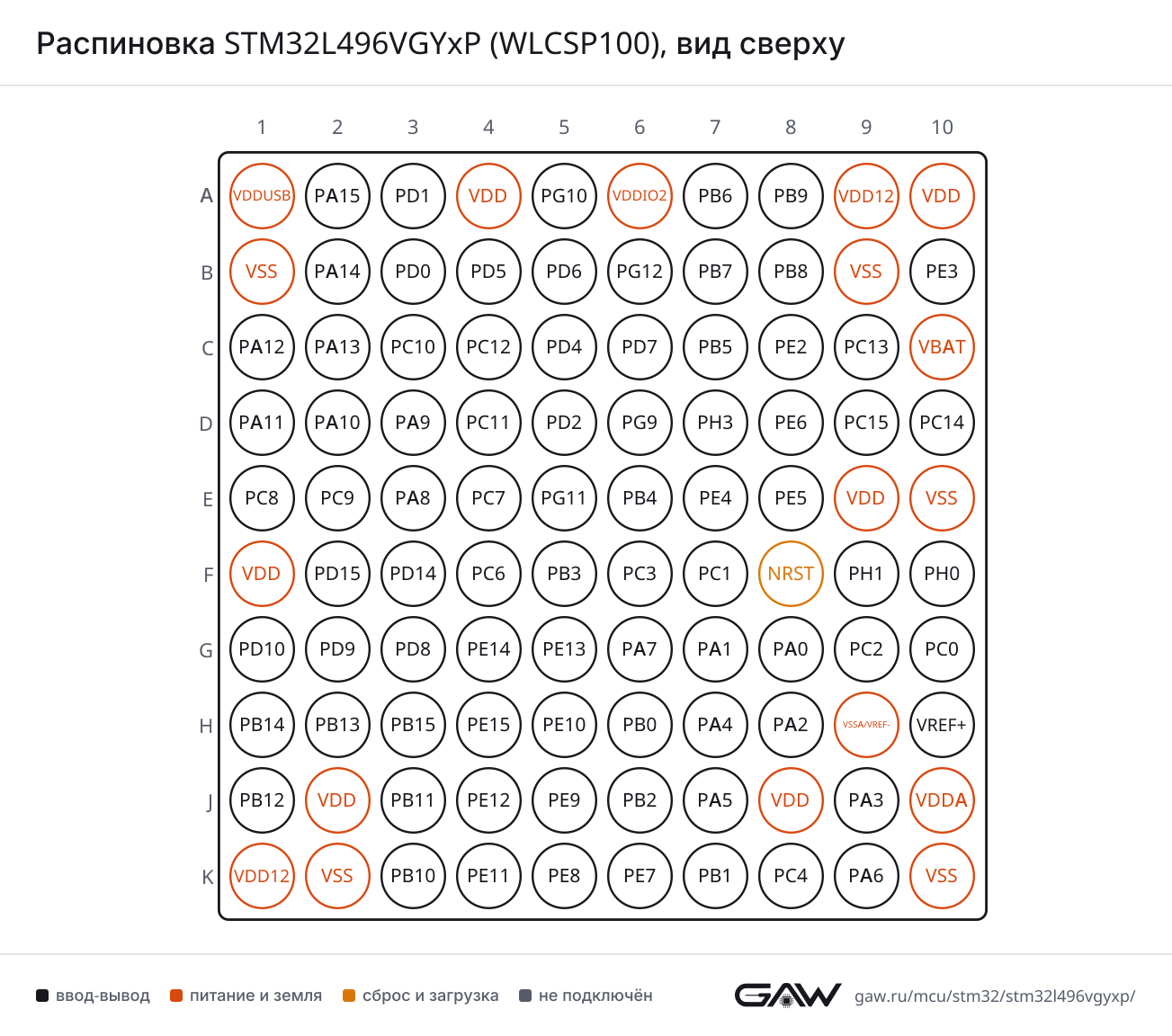

Схема корпуса WLCSP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (C7, AF7), PA8 (E3, AF7) |
| CTS | PA11 (D1, AF7), PG11 (E5, AF7), PB4 (NJTRST) (E6, AF7) | |
| DE | PG12 (B6, AF7), PA12 (C1, AF7), PB3 (JTDO/TRACESWO) (F5, AF7) | |
| RTS | PG12 (B6, AF7), PA12 (C1, AF7), PB3 (JTDO/TRACESWO) (F5, AF7) | |
| RX | PG10 (A5, AF7), PB7 (B7, AF7), PA10 (D2, AF7) | |
| TX | PB6 (A7, AF7), PA9 (D3, AF7), PG9 (D6, AF7) | |
| USART2 | CK | PD7 (C6, AF7), PA4 (H7, AF7) |
| CTS | PA0 (G8, AF7) | |
| DE | PD4 (C5, AF7), PA1 (G7, AF7) | |
| RTS | PD4 (C5, AF7), PA1 (G7, AF7) | |
| RX | PA15 (JTDI) (A2, AF3), PD6 (B5, AF7), PA3 (J9, AF7) | |
| TX | PD5 (B4, AF7), PA2 (H8, AF7) | |
| USART3 | CK | PC12 (C4, AF7), PD10 (G1, AF7), PB0 (H6, AF7), PB12 (J1, AF7) |
| CTS | PB13 (H2, AF7), PA6 (K9, AF7) | |
| DE | PA15 (JTDI) (A2, AF7), PD2 (D5, AF7), PB14 (H1, AF7), PB1 (K7, AF7) | |
| RTS | PA15 (JTDI) (A2, AF7), PD2 (D5, AF7), PB14 (H1, AF7), PB1 (K7, AF7) | |
| RX | PC11 (D4, AF7), PD9 (G2, AF7), PB11 (J3, AF7) | |
| TX | PC10 (C3, AF7), PD8 (G3, AF7), PB10 (K3, AF7), PC4 (K8, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (B7, AF8) |
| DE | PA15 (JTDI) (A2, AF8) | |
| RTS | PA15 (JTDI) (A2, AF8) | |
| RX | PC11 (D4, AF8), PA1 (G7, AF8) | |
| TX | PC10 (C3, AF8), PA0 (G8, AF8) | |
| UART5 | CTS | PB5 (C7, AF8) |
| DE | PB4 (NJTRST) (E6, AF8) | |
| RTS | PB4 (NJTRST) (E6, AF8) | |
| RX | PD2 (D5, AF8) | |
| TX | PC12 (C4, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (H2, AF8), PA6 (K9, AF8) |
| DE | PB12 (J1, AF8), PB1 (K7, AF8) | |
| RTS | PB12 (J1, AF8), PB1 (K7, AF8) | |
| RX | PC0 (G10, AF8), PA3 (J9, AF8), PB10 (K3, AF8) | |
| TX | PC1 (F7, AF8), PA2 (H8, AF8), PB11 (J3, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA11 (D1, AF5), PB4 (NJTRST) (E6, AF5), PE14 (G4, AF5), PA6 (K9, AF5) |
| MOSI | PA12 (C1, AF5), PB5 (C7, AF5), PA7 (G6, AF5), PE15 (H4, AF5) | |
| NSS | PA15 (JTDI) (A2, AF5), PB0 (H6, AF5), PA4 (H7, AF5), PE12 (J4, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (F5, AF5), PE13 (G5, AF5), PA1 (G7, AF5), PA5 (J7, AF5) | |
| SPI2 | MISO | PC2 (G9, AF5), PB14 (H1, AF5) |
| MOSI | PD4 (C5, AF5), PC3 (F6, AF5), PC1 (F7, AF3), PB15 (H3, AF5) | |
| NSS | PB9 (A8, AF5), PD0 (B3, AF5), PB12 (J1, AF5) | |
| SCK | PD1 (A3, AF5), PA9 (D3, AF3), PB13 (H2, AF5), PB10 (K3, AF5) | |
| SPI3 | MISO | PG10 (A5, AF6), PC11 (D4, AF6), PB4 (NJTRST) (E6, AF6) |
| MOSI | PC12 (C4, AF6), PB5 (C7, AF6), PG11 (E5, AF6) | |
| NSS | PA15 (JTDI) (A2, AF6), PG12 (B6, AF6), PA4 (H7, AF6) | |
| SCK | PC10 (C3, AF6), PG9 (D6, AF6), PB3 (JTDO/TRACESWO) (F5, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A7, AF4), PB8 (B8, AF4) |
| SDA | PB9 (A8, AF4), PB7 (B7, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (B2, AF4), PB5 (C7, AF4), PA1 (G7, AF4) | |
| I2C2 | SCL | PB13 (H2, AF4), PB10 (K3, AF4) |
| SDA | PB14 (H1, AF4), PB11 (J3, AF4) | |
| SMBA | PB12 (J1, AF4) | |
| I2C3 | SCL | PA7 (G6, AF4), PC0 (G10, AF4) |
| SDA | PC9 (E2, AF6), PB4 (NJTRST) (E6, AF4), PC1 (F7, AF4) | |
| SMBA | PB2 (J6, AF4) | |
| I2C4 | SCL | PB6 (A7, AF5), PC0 (G10, AF2), PB10 (K3, AF3) |
| SDA | PB7 (B7, AF5), PC1 (F7, AF2), PB11 (J3, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (B2, AF5) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PD0 (B3, AF9), PB8 (B8, AF9), PA11 (D1, AF9) |
| TX | PD1 (A3, AF9), PB9 (A8, AF9), PA12 (C1, AF9) | |
| CAN2 | RX | PB5 (C7, AF3), PB12 (J1, AF10) |
| TX | PB6 (A7, AF8), PB13 (H2, AF10) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (D1, AF10) |
| DP | PA12 (C1, AF10) | |
| ID | PA10 (D2, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (C2, AF10), PC9 (E2, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (B2, AF10), PA8 (E3, AF10) | |
| VBUS | PA9 (D3) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (C4, AF12) |
| CMD | PD2 (D5, AF12) | |
| D0 | PC8 (E1, AF12) | |
| D1 | PC9 (E2, AF12) | |
| D2 | PC10 (C3, AF12) | |
| D3 | PC11 (D4, AF12) | |
| D4 | PB8 (B8, AF12) | |
| D5 | PB9 (A8, AF12) | |
| D6 | PC6 (F4, AF12) | |
| D7 | PC7 (E4, AF12) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PE12 (J4, AF10), PB1 (K7, AF10) |
| BK1_IO1 | PE13 (G5, AF10), PB0 (H6, AF10) | |
| BK1_IO2 | PE14 (G4, AF10), PA7 (G6, AF10) | |
| BK1_IO3 | PE15 (H4, AF10), PA6 (K9, AF10) | |
| BK1_NCS | PA2 (H8, AF10), PB11 (J3, AF10), PE11 (K4, AF10) | |
| BK2_IO0 | PD4 (C5, AF10), PC1 (F7, AF10) | |
| BK2_IO1 | PD5 (B4, AF10), PD6 (B5, AF5), PC2 (G9, AF10) | |
| BK2_IO2 | PD6 (B5, AF10), PC3 (F6, AF10) | |
| BK2_IO3 | PD7 (C6, AF10), PC4 (K8, AF10) | |
| BK2_NCS | PC11 (D4, AF5) | |
| CLK | PE10 (H5, AF10), PA3 (J9, AF10), PB10 (K3, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | EXTCLK | PA0 (G8, AF13), PB0 (H6, AF13) |
| FS_A | PB9 (A8, AF13), PA9 (D3, AF13), PE4 (E7, AF13) | |
| FS_B | PB6 (A7, AF13), PA14 (JTCK/SWCLK) (B2, AF13), PA4 (H7, AF13), PE9 (J5, AF13) | |
| MCLK_A | PB8 (B8, AF13), PE2 (C8, AF13), PA3 (J9, AF13) | |
| MCLK_B | PB4 (NJTRST) (E6, AF13), PE10 (H5, AF13) | |
| SCK_A | PA8 (E3, AF13), PE5 (E8, AF13), PB10 (K3, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (F5, AF13), PE8 (K5, AF13) | |
| SD_A | PD6 (B5, AF13), PA10 (D2, AF13), PE6 (D8, AF13), PC3 (F6, AF13), PC1 (F7, AF13) | |
| SD_B | PE3 (B10, AF13), PA13 (JTMS/SWDIO) (C2, AF13), PB5 (C7, AF13), PE7 (K6, AF13) | |
| SAI2 | EXTCLK | PC9 (E2, AF13), PA2 (H8, AF13) |
| FS_A | PG10 (A5, AF13), PB12 (J1, AF13) | |
| FS_B | PA15 (JTDI) (A2, AF13) | |
| MCLK_A | PG11 (E5, AF13), PC6 (F4, AF13), PD9 (G2, AF13), PB14 (H1, AF13) | |
| MCLK_B | PC11 (D4, AF13), PC7 (E4, AF13) | |
| SCK_A | PG9 (D6, AF13), PD10 (G1, AF13), PB13 (H2, AF13) | |
| SCK_B | PC10 (C3, AF13) | |
| SD_A | PG12 (B6, AF13), PB15 (H3, AF13) | |
| SD_B | PC12 (C4, AF13) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PA8 (E3, AF12), PB12 (J1, AF12) |
| RX | PA14 (JTCK/SWCLK) (B2, AF12), PB14 (H1, AF12) | |
| SUSPEND | PA15 (JTDI) (A2, AF12), PB15 (H3, AF12) | |
| TX | PA13 (JTMS/SWDIO) (C2, AF12), PB13 (H2, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (D1), PC11 (D4), PG11 (E5), PB11 (J3), PE11 (K4) |
| EXTI15 | PA15 (JTDI) (A2), PC15-OSC32_OUT (D9), PD15 (F2), PB15 (H3), PE15 (H4) | |
| IN1 | PC0 (G10) | |
| IN2 | PC1 (F7) | |
| IN3 | PC2 (G9) | |
| IN4 | PC3 (F6) | |
| IN5 | PA0 (G8) | |
| IN6 | PA1 (G7) | |
| IN7 | PA2 (H8) | |
| IN8 | PA3 (J9) | |
| IN9 | PA4 (H7) | |
| IN10 | PA5 (J7) | |
| IN11 | PA6 (K9) | |
| IN12 | PA7 (G6) | |
| IN13 | PC4 (K8) | |
| IN15 | PB0 (H6) | |
| IN16 | PB1 (K7) | |
| ADC2 | EXTI11 | PA11 (D1), PC11 (D4), PG11 (E5), PB11 (J3), PE11 (K4) |
| EXTI15 | PA15 (JTDI) (A2), PC15-OSC32_OUT (D9), PD15 (F2), PB15 (H3), PE15 (H4) | |
| IN1 | PC0 (G10) | |
| IN2 | PC1 (F7) | |
| IN3 | PC2 (G9) | |
| IN4 | PC3 (F6) | |
| IN5 | PA0 (G8) | |
| IN6 | PA1 (G7) | |
| IN7 | PA2 (H8) | |
| IN8 | PA3 (J9) | |
| IN9 | PA4 (H7) | |
| IN10 | PA5 (J7) | |
| IN11 | PA6 (K9) | |
| IN12 | PA7 (G6) | |
| IN13 | PC4 (K8) | |
| IN15 | PB0 (H6) | |
| IN16 | PB1 (K7) | |
| ADC3 | EXTI11 | PA11 (D1), PC11 (D4), PG11 (E5), PB11 (J3), PE11 (K4) |
| EXTI15 | PA15 (JTDI) (A2), PC15-OSC32_OUT (D9), PD15 (F2), PB15 (H3), PE15 (H4) | |
| IN1 | PC0 (G10) | |
| IN2 | PC1 (F7) | |
| IN3 | PC2 (G9) | |
| IN4 | PC3 (F6) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A8), PA9 (D3), PG9 (D6), PC9 (E2), PD9 (G2), PE9 (J5) |
| OUT1 | PA4 (H7) | |
| OUT2 | PA5 (J7) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (K7), PC4 (K8) |
| INP | PB2 (J6) | |
| OUT | PB0 (H6, AF12), PB10 (K3, AF12) | |
| COMP2 | INM | PB7 (B7), PB3 (JTDO/TRACESWO) (F5) |
| INP | PB6 (A7), PB4 (NJTRST) (E6) | |
| OUT | PB5 (C7, AF12), PB11 (J3, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (G7) |
| VINP | PA0 (G8) | |
| VOUT | PA3 (J9) | |
| OPAMP2 | VINM | PA7 (G6) |
| VINP | PA6 (K9) | |
| VOUT | PB0 (H6) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (H10) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (H4, AF1), PB12 (J1, AF1), PA6 (K9, AF1) |
| BKIN_COMP1 | PE15 (H4, AF3) | |
| BKIN_COMP2 | PB12 (J1, AF3), PA6 (K9, AF12) | |
| BKIN2 | PA11 (D1, AF2), PE14 (G4, AF2) | |
| BKIN2_COMP1 | PA11 (D1, AF12) | |
| BKIN2_COMP2 | PE14 (G4, AF3) | |
| CH1 | PA8 (E3, AF1), PE9 (J5, AF1) | |
| CH1N | PA7 (G6, AF1), PB13 (H2, AF1), PE8 (K5, AF1) | |
| CH2 | PA9 (D3, AF1), PE11 (K4, AF1) | |
| CH2N | PB14 (H1, AF1), PE10 (H5, AF1), PB0 (H6, AF1) | |
| CH3 | PA10 (D2, AF1), PE13 (G5, AF1) | |
| CH3N | PB15 (H3, AF1), PE12 (J4, AF1), PB1 (K7, AF1) | |
| CH4 | PA11 (D1, AF1), PE14 (G4, AF1) | |
| ETR | PA12 (C1, AF1), PE7 (K6, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A2, AF1), PA0 (G8, AF1), PA5 (J7, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (F5, AF1), PA1 (G7, AF1) | |
| CH3 | PA2 (H8, AF1), PB10 (K3, AF1) | |
| CH4 | PB11 (J3, AF1), PA3 (J9, AF1) | |
| ETR | PA15 (JTDI) (A2, AF2), PA0 (G8, AF14), PA5 (J7, AF2) | |
| TIM3 | CH1 | PE3 (B10, AF2), PB4 (NJTRST) (E6, AF2), PC6 (F4, AF2), PA6 (K9, AF2) |
| CH2 | PB5 (C7, AF2), PC7 (E4, AF2), PE4 (E7, AF2), PA7 (G6, AF2) | |
| CH3 | PC8 (E1, AF2), PE5 (E8, AF2), PB0 (H6, AF2) | |
| CH4 | PE6 (D8, AF2), PC9 (E2, AF2), PB1 (K7, AF2) | |
| ETR | PE2 (C8, AF2), PD2 (D5, AF2) | |
| TIM4 | CH1 | PB6 (A7, AF2) |
| CH2 | PB7 (B7, AF2) | |
| CH3 | PB8 (B8, AF2), PD14 (F3, AF2) | |
| CH4 | PB9 (A8, AF2), PD15 (F2, AF2) | |
| TIM5 | CH1 | PA0 (G8, AF2) |
| CH2 | PA1 (G7, AF2) | |
| CH3 | PA2 (H8, AF2) | |
| CH4 | PA3 (J9, AF2) | |
| TIM8 | BKIN | PB7 (B7, AF3), PA6 (K9, AF3) |
| BKIN_COMP1 | PB7 (B7, AF13) | |
| BKIN_COMP2 | PA6 (K9, AF13) | |
| BKIN2 | PB6 (A7, AF3), PC9 (E2, AF1) | |
| BKIN2_COMP1 | PC9 (E2, AF14) | |
| BKIN2_COMP2 | PB6 (A7, AF12) | |
| CH1 | PC6 (F4, AF3) | |
| CH1N | PA7 (G6, AF3), PA5 (J7, AF3) | |
| CH2 | PC7 (E4, AF3) | |
| CH2N | PB14 (H1, AF3), PB0 (H6, AF3) | |
| CH3 | PC8 (E1, AF3) | |
| CH3N | PB15 (H3, AF3), PB1 (K7, AF3) | |
| CH4 | PC9 (E2, AF3) | |
| ETR | PA0 (G8, AF3) | |
| TIM15 | BKIN | PA9 (D3, AF14), PB12 (J1, AF14) |
| CH1 | PG10 (A5, AF14), PB14 (H1, AF14), PA2 (H8, AF14) | |
| CH1N | PG9 (D6, AF14), PA1 (G7, AF14), PB13 (H2, AF14) | |
| CH2 | PG11 (E5, AF14), PB15 (H3, AF14), PA3 (J9, AF14) | |
| TIM16 | BKIN | PB5 (C7, AF14) |
| CH1 | PB8 (B8, AF14), PA6 (K9, AF14) | |
| CH1N | PB6 (A7, AF14) | |
| TIM17 | BKIN | PA10 (D2, AF14), PB4 (NJTRST) (E6, AF14) |
| CH1 | PB9 (A8, AF14), PA7 (G6, AF14) | |
| CH1N | PB7 (B7, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (A7, AF1), PG12 (B6, AF1), PC3 (F6, AF1) |
| IN1 | PG10 (A5, AF1), PB5 (C7, AF1), PC0 (G10, AF1) | |
| IN2 | PB7 (B7, AF1), PG11 (E5, AF1), PC2 (G9, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (B2, AF1), PC1 (F7, AF1), PB2 (J6, AF1) | |
| LPTIM2 | ETR | PC3 (F6, AF14), PA5 (J7, AF14) |
| IN1 | PC0 (G10, AF14), PB1 (K7, AF14) | |
| OUT | PA8 (E3, AF14), PA4 (H7, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (C9), PB2 (J6, AF0) |
| OUT_CALIB | PC13 (C9), PB2 (J6, AF0) | |
| REFIN | PB15 (H3, AF0) | |
| TS | PC13 (C9) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A19 | PE3 (B10, AF12) |
| A20 | PE4 (E7, AF12) | |
| A21 | PE5 (E8, AF12) | |
| A22 | PE6 (D8, AF12) | |
| A23 | PE2 (C8, AF12) | |
| D0 | PD14 (F3, AF12) | |
| D1 | PD15 (F2, AF12) | |
| D2 | PD0 (B3, AF12) | |
| D3 | PD1 (A3, AF12) | |
| D4 | PE7 (K6, AF12) | |
| D5 | PE8 (K5, AF12) | |
| D6 | PE9 (J5, AF12) | |
| D7 | PE10 (H5, AF12) | |
| D8 | PE11 (K4, AF12) | |
| D9 | PE12 (J4, AF12) | |
| D10 | PE13 (G5, AF12) | |
| D11 | PE14 (G4, AF12) | |
| D12 | PE15 (H4, AF12) | |
| D13 | PD8 (G3, AF12) | |
| D14 | PD9 (G2, AF12) | |
| D15 | PD10 (G1, AF12) | |
| DA0 | PD14 (F3, AF12) | |
| DA1 | PD15 (F2, AF12) | |
| DA2 | PD0 (B3, AF12) | |
| DA3 | PD1 (A3, AF12) | |
| DA4 | PE7 (K6, AF12) | |
| DA5 | PE8 (K5, AF12) | |
| DA6 | PE9 (J5, AF12) | |
| DA7 | PE10 (H5, AF12) | |
| DA8 | PE11 (K4, AF12) | |
| DA9 | PE12 (J4, AF12) | |
| DA10 | PE13 (G5, AF12) | |
| DA11 | PE14 (G4, AF12) | |
| DA12 | PE15 (H4, AF12) | |
| DA13 | PD8 (G3, AF12) | |
| DA14 | PD9 (G2, AF12) | |
| DA15 | PD10 (G1, AF12) | |
| NCE | PG9 (D6, AF12) | |
| NE1 | PD7 (C6, AF12) | |
| NL | PB7 (B7, AF12) | |
| NOE | PD4 (C5, AF12) | |
| NWAIT | PD6 (B5, AF12) | |
| NWE | PD5 (B4, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (D3, AF5), PC6 (F4, AF10) |
| D1 | PA10 (D2, AF5), PC7 (E4, AF10) | |
| D2 | PC8 (E1, AF10) | |
| D3 | PC9 (E2, AF4) | |
| D4 | PC11 (D4, AF10), PE4 (E7, AF10) | |
| D5 | PB6 (A7, AF10) | |
| D6 | PB8 (B8, AF10), PE5 (E8, AF10) | |
| D7 | PB9 (A8, AF10), PE6 (D8, AF10) | |
| D8 | PC10 (C3, AF10) | |
| D9 | PC12 (C4, AF10) | |
| D10 | PD6 (B5, AF4), PB5 (C7, AF10) | |
| D11 | PD2 (D5, AF10) | |
| D12 | PB4 (NJTRST) (E6, AF10) | |
| HSYNC | PD8 (G3, AF10), PA4 (H7, AF10) | |
| PIXCLK | PD9 (G2, AF10), PA6 (K9, AF4) | |
| VSYNC | PB7 (B7, AF10) |
LCD — драйвер сегментного ЖК-индикатора
| Блок | Сигнал | Выводы |
|---|---|---|
| LCD | COM0 | PA8 (E3, AF11) |
| COM1 | PA9 (D3, AF11) | |
| COM2 | PA10 (D2, AF11) | |
| COM3 | PB9 (A8, AF11) | |
| COM4 | PC10 (C3, AF11) | |
| COM5 | PC11 (D4, AF11) | |
| COM6 | PC12 (C4, AF11) | |
| COM7 | PD2 (D5, AF11) | |
| SEG0 | PA1 (G7, AF11) | |
| SEG1 | PA2 (H8, AF11) | |
| SEG2 | PA3 (J9, AF11) | |
| SEG3 | PA6 (K9, AF11) | |
| SEG4 | PA7 (G6, AF11) | |
| SEG5 | PB0 (H6, AF11) | |
| SEG6 | PB1 (K7, AF11) | |
| SEG7 | PB3 (JTDO/TRACESWO) (F5, AF11) | |
| SEG8 | PB4 (NJTRST) (E6, AF11) | |
| SEG9 | PB5 (C7, AF11) | |
| SEG10 | PB10 (K3, AF11) | |
| SEG11 | PB11 (J3, AF11) | |
| SEG12 | PB12 (J1, AF11) | |
| SEG13 | PB13 (H2, AF11) | |
| SEG14 | PB14 (H1, AF11) | |
| SEG15 | PB15 (H3, AF11) | |
| SEG16 | PB8 (B8, AF11) | |
| SEG17 | PA15 (JTDI) (A2, AF11) | |
| SEG18 | PC0 (G10, AF11) | |
| SEG19 | PC1 (F7, AF11) | |
| SEG20 | PC2 (G9, AF11) | |
| SEG21 | PB7 (B7, AF11) | |
| SEG22 | PC4 (K8, AF11) | |
| SEG24 | PC6 (F4, AF11) | |
| SEG25 | PC7 (E4, AF11) | |
| SEG26 | PC8 (E1, AF11) | |
| SEG27 | PC9 (E2, AF11) | |
| SEG28 | PC10 (C3, AF11), PD8 (G3, AF11) | |
| SEG29 | PC11 (D4, AF11), PD9 (G2, AF11) | |
| SEG30 | PC12 (C4, AF11), PD10 (G1, AF11) | |
| SEG31 | PD2 (D5, AF11) | |
| SEG34 | PD14 (F3, AF11) | |
| SEG35 | PD15 (F2, AF11) | |
| SEG38 | PE2 (C8, AF11) | |
| SEG39 | PE3 (B10, AF11) | |
| SEG40 | PC10 (C3, AF11) | |
| SEG41 | PC11 (D4, AF11) | |
| SEG42 | PC12 (C4, AF11) | |
| SEG43 | PD2 (D5, AF11) | |
| VLCD | PC3 (F6, AF11), PB2 (J6, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (J1, AF9) |
| G1_IO2 | PB13 (H2, AF9) | |
| G1_IO3 | PB14 (H1, AF9) | |
| G1_IO4 | PB15 (H3, AF9) | |
| G2_IO1 | PB4 (NJTRST) (E6, AF9) | |
| G2_IO2 | PB5 (C7, AF9) | |
| G2_IO3 | PB6 (A7, AF9) | |
| G2_IO4 | PB7 (B7, AF9) | |
| G3_IO1 | PA15 (JTDI) (A2, AF9) | |
| G3_IO2 | PC10 (C3, AF9) | |
| G3_IO3 | PC11 (D4, AF9) | |
| G3_IO4 | PC12 (C4, AF9) | |
| G4_IO1 | PC6 (F4, AF9) | |
| G4_IO2 | PC7 (E4, AF9) | |
| G4_IO3 | PC8 (E1, AF9) | |
| G4_IO4 | PC9 (E2, AF9) | |
| G5_IO1 | PE10 (H5, AF9) | |
| G5_IO2 | PE11 (K4, AF9) | |
| G5_IO3 | PE12 (J4, AF9) | |
| G5_IO4 | PE13 (G5, AF9) | |
| G7_IO1 | PE2 (C8, AF9) | |
| G7_IO2 | PE3 (B10, AF9) | |
| G7_IO3 | PE4 (E7, AF9) | |
| G7_IO4 | PE5 (E8, AF9) | |
| SYNC | PD2 (D5, AF9), PB10 (K3, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PD4 (C5, AF6), PB2 (J6, AF6) |
| CKIN1 | PD7 (C6, AF6), PB13 (H2, AF6) | |
| CKIN2 | PB15 (H3, AF6), PE8 (K5, AF6) | |
| CKIN3 | PE5 (E8, AF6), PC6 (F4, AF6) | |
| CKIN4 | PC1 (F7, AF6), PE11 (K4, AF6) | |
| CKIN5 | PB7 (B7, AF6), PE13 (G5, AF6) | |
| CKIN6 | PB9 (A8, AF6) | |
| CKIN7 | PD1 (A3, AF6), PB11 (J3, AF6) | |
| CKOUT | PC2 (G9, AF6), PE9 (J5, AF6) | |
| DATIN0 | PB1 (K7, AF6) | |
| DATIN1 | PD6 (B5, AF6), PB12 (J1, AF6) | |
| DATIN2 | PB14 (H1, AF6), PE7 (K6, AF6) | |
| DATIN3 | PC7 (E4, AF6), PE4 (E7, AF6) | |
| DATIN4 | PC0 (G10, AF6), PE10 (H5, AF6) | |
| DATIN5 | PB6 (A7, AF6), PE12 (J4, AF6) | |
| DATIN6 | PB8 (B8, AF6) | |
| DATIN7 | PD0 (B3, AF6), PB10 (K3, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (B2, AF0) |
| JTDI | PA15 (JTDI) (A2, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (F5, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C2, AF0) | |
| TRACECLK | PE2 (C8, AF0) | |
| TRACED0 | PE3 (B10, AF0), PC1 (F7, AF0) | |
| TRACED1 | PC10 (C3, AF0), PE4 (E7, AF0) | |
| TRACED2 | PD2 (D5, AF0), PE5 (E8, AF0) | |
| TRACED3 | PC12 (C4, AF0), PE6 (D8, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (H8) |
| MCO | PA8 (E3, AF0) | |
| OSC_IN | PH0-OSC_IN (F10) | |
| OSC_OUT | PH1-OSC_OUT (F9) | |
| OSC32_IN | PC14-OSC32_IN (D10) | |
| OSC32_OUT | PC15-OSC32_OUT (D9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (C9) |
| RTC_TAMP2 | PA0 (G8) | |
| RTC_TAMP3 | PE6 (D8) | |
| SYS_WKUP1 | PA0 (G8) | |
| SYS_WKUP2 | PC13 (C9) | |
| SYS_WKUP3 | PE6 (D8) | |
| SYS_WKUP4 | PA2 (H8) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 100 шариков корпуса WLCSP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDDUSB | питание | — |
| A2 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SWPMI1_SUSPEND (AF12), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A3 | PD1 | ввод-вывод | CAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5) |
| A4 | VDD | питание | — |
| A5 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| A6 | VDDIO2 | питание | — |
| A7 | PB6 | ввод-вывод | CAN2_TX (AF8), COMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| A8 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| A9 | VDD12 | питание | — |
| A10 | VDD | питание | — |
| B1 | VSS | питание | — |
| B2 | PA14 (JTCK/SWCLK) | ввод-вывод | I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SWPMI1_RX (AF12), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10) |
| B3 | PD0 | ввод-вывод | CAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5) |
| B4 | PD5 | ввод-вывод | FMC_NWE (AF12), QUADSPI_BK2_IO1 (AF10), USART2_TX (AF7) |
| B5 | PD6 | ввод-вывод | DCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), QUADSPI_BK2_IO1 (AF5), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), USART2_RX (AF7) |
| B6 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| B7 | PB7 | ввод-вывод | COMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| B8 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| B9 | VSS | питание | — |
| B10 | PE3 | ввод-вывод | FMC_A19 (AF12), LCD_SEG39 (AF11), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| C1 | PA12 | ввод-вывод | CAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C2 | PA13 (JTMS/SWDIO) | ввод-вывод | IR_OUT (AF1), SAI1_SD_B (AF13), SWPMI1_TX (AF12), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10) |
| C3 | PC10 | ввод-вывод | DCMI_D8 (AF10), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| C4 | PC12 | ввод-вывод | DCMI_D9 (AF10), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| C5 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FMC_NOE (AF12), QUADSPI_BK2_IO0 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| C6 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FMC_NE1 (AF12), QUADSPI_BK2_IO3 (AF10), USART2_CK (AF7) |
| C7 | PB5 | ввод-вывод | CAN2_RX (AF3), COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| C8 | PE2 | ввод-вывод | FMC_A23 (AF12), LCD_SEG38 (AF11), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| C9 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| C10 | VBAT | питание | — |
| D1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| D2 | PA10 | ввод-вывод | DCMI_D1 (AF5), LCD_COM2 (AF11), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| D3 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF5), LCD_COM1 (AF11), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| D4 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF10), LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), QUADSPI_BK2_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| D5 | PD2 | ввод-вывод | DCMI_D11 (AF10), LCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| D6 | PG9 | ввод-вывод | DAC1_EXTI9, FMC_NCE (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| D7 | PH3-BOOT0 | ввод-вывод | — |
| D8 | PE6 | ввод-вывод | DCMI_D7 (AF10), FMC_A22 (AF12), RTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2) |
| D9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| D10 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| E1 | PC8 | ввод-вывод | DCMI_D2 (AF10), LCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| E2 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| E3 | PA8 | ввод-вывод | LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), SWPMI1_IO (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| E4 | PC7 | ввод-вывод | DCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E5 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2 (AF1), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7) |
| E6 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| E7 | PE4 | ввод-вывод | DCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| E8 | PE5 | ввод-вывод | DCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| E9 | VDD | питание | — |
| E10 | VSS | питание | — |
| F1 | VDD | питание | — |
| F2 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LCD_SEG35 (AF11), TIM4_CH4 (AF2) |
| F3 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), LCD_SEG34 (AF11), TIM4_CH3 (AF2) |
| F4 | PC6 | ввод-вывод | DCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| F5 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| F6 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| F7 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), I2C4_SDA (AF2), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), QUADSPI_BK2_IO0 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0) |
| F8 | NRST | сброс | — |
| F9 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| F10 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| G1 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LCD_SEG30 (AF11), SAI2_SCK_A (AF13), USART3_CK (AF7) |
| G2 | PD9 | ввод-вывод | DAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LCD_SEG29 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7) |
| G3 | PD8 | ввод-вывод | DCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LCD_SEG28 (AF11), USART3_TX (AF7) |
| G4 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), QUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1) |
| G5 | PE13 | ввод-вывод | DFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| G6 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), LCD_SEG4 (AF11), OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| G7 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), LCD_SEG0 (AF11), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| G8 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| G9 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), QUADSPI_BK2_IO1 (AF10), SPI2_MISO (AF5) |
| G10 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), I2C4_SCL (AF2), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| H1 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| H2 | PB13 | ввод-вывод | CAN2_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| H3 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9) |
| H4 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3) |
| H5 | PE10 | ввод-вывод | DFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| H6 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| H7 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| H8 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| H9 | VSSA/VREF- | питание | — |
| H10 | VREF+ | служебный | VREFBUF_OUT |
| J1 | PB12 | ввод-вывод | CAN2_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| J2 | VDD | питание | — |
| J3 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), I2C4_SDA (AF3), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| J4 | PE12 | ввод-вывод | DFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), QUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| J5 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| J6 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0) |
| J7 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| J8 | VDD | питание | — |
| J9 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| J10 | VDDA | питание | — |
| K1 | VDD12 | питание | — |
| K2 | VSS | питание | — |
| K3 | PB10 | ввод-вывод | COMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| K4 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), QUADSPI_BK1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| K5 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| K6 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| K7 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| K8 | PC4 | ввод-вывод | ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), QUADSPI_BK2_IO3 (AF10), USART3_TX (AF7) |
| K9 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7) |
| K10 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C10 | резервное питание: часы реального времени и резервные регистры |
| VDD | A4, A10, E9, F1, J2, J8 | питание цифровой части и линий ввода-вывода |
| VDD12 | A9, K1 | — |
| VDDA | J10 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A6 | питание отдельной группы линий ввода-вывода |
| VDDUSB | A1 | питание приёмопередатчика USB |
| VSS | B1, B9, E10, K2, K10 | общий провод (земля) |
| VSSA/VREF- | H9 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | F8 | сброс, активный уровень — низкий |
| VREF+ | H10 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L496VGYxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L496VG | STM32L496VGYxP | 1 МБ | 320 КБ |
Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L4A6VGYxP | STM32L4x6 | 100 из 100 | выводы совпадают полностьютолько у него: AES |
| STM32L4P5VG | STM32L4P5/Q5 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; частота до 80 и 120 МГц |
| STM32L4Q5VGYxP | STM32L4P5/Q5 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: AES, LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; частота до 80 и 120 МГц |
Частые вопросы
На каких выводах USART1 у STM32L496VGYxP?
В корпусе WLCSP100 сигнал USART1_TX выведен на PB6 (шарик A7, AF7) или PA9 (шарик D3, AF7) или PG9 (шарик D6, AF7), USART1_RX — на PG10 (шарик A5, AF7) или PB7 (шарик B7, AF7) или PA10 (шарик D2, AF7).
Где у STM32L496VGYxP выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L496VGYxP?
I2C1_SCL — PB6 (шарик A7, AF4) или PB8 (шарик B8, AF4), I2C1_SDA — PB9 (шарик A8, AF4) или PB7 (шарик B7, AF4).
Сколько выводов ввода-вывода у STM32L496VGYxP в корпусе WLCSP100?
80 из 100. Ещё 18 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L496VGYxP?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L4Cortex-M4 до 80 МГц с режимами низкого потребления: L4x1–L4x6 — линейки, MSI, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
