STM32L4A6VGYxP в корпусе WLCSP100: распиновка

STM32L4A6VGYxP — микроконтроллер STM32L4 на ядре Cortex-M4 с частотой до 80 МГц: 1 МБ флеш-памяти и 320 КБ ОЗУ. Корпус WLCSP100 — 100 шариков, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 80 МГц
Флеш-память
1 МБ
ОЗУ
320 КБ
Корпус
WLCSP100, 100 шариков
Линий ввода-вывода
80
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L4A6VGYxP в корпусе WLCSP100, вид сверхуABCDEFGHJK12345678910VDDUSB — шарик A1VDDUSBPA15 (JTDI) — шарик A2: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SWPMI1_SUSPEND, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PD1 — шарик A3: CAN1_TX, DFSDM1_CKIN7, FMC_D3, FMC_DA3, SPI2_SCKPD1VDD — шарик A4VDDPG10 — шарик A5: LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10VDDIO2 — шарик A6VDDIO2PB6 — шарик A7: CAN2_TX, COMP2_INP, DCMI_D5, DFSDM1_DATIN5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP2, TSC_G2_IO3, USART1_TXPB6PB9 — шарик A8: CAN1_TX, DAC1_EXTI9, DCMI_D7, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, LCD_COM3, SAI1_FS_A, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9VDD12 — шарик A9VDD12VDD — шарик A10VDDVSS — шарик B1VSSPA14 (JTCK/SWCLK) — шарик B2: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SWPMI1_RX, SYS_JTCK-SWCLK, USB_OTG_FS_SOFPA14PD0 — шарик B3: CAN1_RX, DFSDM1_DATIN7, FMC_D2, FMC_DA2, SPI2_NSSPD0PD5 — шарик B4: FMC_NWE, QUADSPI_BK2_IO1, USART2_TXPD5PD6 — шарик B5: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, QUADSPI_BK2_IO1, QUADSPI_BK2_IO2, SAI1_SD_A, USART2_RXPD6PG12 — шарик B6: LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PB7 — шарик B7: COMP2_INM, DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TIM8_BKIN_COMP1, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB8 — шарик B8: CAN1_RX, DCMI_D6, DFSDM1_DATIN6, I2C1_SCL, LCD_SEG16, SAI1_MCLK_A, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8VSS — шарик B9VSSPE3 — шарик B10: FMC_A19, LCD_SEG39, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO2PE3PA12 — шарик C1: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PA13 (JTMS/SWDIO) — шарик C2: IR_OUT, SAI1_SD_B, SWPMI1_TX, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PC10 — шарик C3: DCMI_D8, LCD_COM4, LCD_SEG28, LCD_SEG40, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TXPC10PC12 — шарик C4: DCMI_D9, LCD_COM6, LCD_SEG30, LCD_SEG42, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CKPC12PD4 — шарик C5: DFSDM1_CKIN0, FMC_NOE, QUADSPI_BK2_IO0, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD7 — шарик C6: DFSDM1_CKIN1, FMC_NE1, QUADSPI_BK2_IO3, USART2_CKPD7PB5 — шарик C7: CAN2_RX, COMP2_OUT, DCMI_D10, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PE2 — шарик C8: FMC_A23, LCD_SEG38, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO1PE2PC13 — шарик C9: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13VBAT — шарик C10VBATPA11 — шарик D1: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP1, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PA10 — шарик D2: DCMI_D1, LCD_COM2, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA9 — шарик D3: DAC1_EXTI9, DCMI_D0, LCD_COM1, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PC11 — шарик D4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, LCD_COM5, LCD_SEG29, LCD_SEG41, QUADSPI_BK2_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PD2 — шарик D5: DCMI_D11, LCD_COM7, LCD_SEG31, LCD_SEG43, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PG9 — шарик D6: DAC1_EXTI9, FMC_NCE, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PH3-BOOT0 — шарик D7PH3PE6 — шарик D8: DCMI_D7, FMC_A22, RTC_TAMP3, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH4PE6PC15-OSC32_OUT — шарик D9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик D10: RCC_OSC32_INPC14PC8 — шарик E1: DCMI_D2, LCD_SEG26, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC9 — шарик E2: DAC1_EXTI9, DCMI_D3, I2C3_SDA, LCD_SEG27, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PA8 — шарик E3: LCD_COM0, LPTIM2_OUT, RCC_MCO, SAI1_SCK_A, SWPMI1_IO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PC7 — шарик E4: DCMI_D1, DFSDM1_DATIN3, LCD_SEG25, SAI2_MCLK_B, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PG11 — шарик E5: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2, SAI2_MCLK_A, SPI3_MOSI, TIM15_CH2, USART1_CTSPG11PB4 (NJTRST) — шарик E6: COMP2_INP, DCMI_D12, I2C3_SDA, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PE4 — шарик E7: DCMI_D4, DFSDM1_DATIN3, FMC_A20, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO3PE4PE5 — шарик E8: DCMI_D6, DFSDM1_CKIN3, FMC_A21, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO4PE5VDD — шарик E9VDDVSS — шарик E10VSSVDD — шарик F1VDDPD15 — шарик F2: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, LCD_SEG35, TIM4_CH4PD15PD14 — шарик F3: FMC_D0, FMC_DA0, LCD_SEG34, TIM4_CH3PD14PC6 — шарик F4: DCMI_D0, DFSDM1_CKIN3, LCD_SEG24, SAI2_MCLK_A, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PB3 (JTDO/TRACESWO) — шарик F5: COMP2_INM, CRS_SYNC, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PC3 — шарик F6: ADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, QUADSPI_BK2_IO2, SAI1_SD_A, SPI2_MOSIPC3PC1 — шарик F7: ADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4, I2C3_SDA, I2C4_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TX, QUADSPI_BK2_IO0, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1NRST — шарик F8NRSTPH1-OSC_OUT — шарик F9: RCC_OSC_OUTPH1PH0-OSC_IN — шарик F10: RCC_OSC_INPH0PD10 — шарик G1: FMC_D15, FMC_DA15, LCD_SEG30, SAI2_SCK_A, USART3_CKPD10PD9 — шарик G2: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LCD_SEG29, SAI2_MCLK_A, USART3_RXPD9PD8 — шарик G3: DCMI_HSYNC, FMC_D13, FMC_DA13, LCD_SEG28, USART3_TXPD8PE14 — шарик G4: FMC_D11, FMC_DA11, QUADSPI_BK1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_BKIN2_COMP2, TIM1_CH4PE14PE13 — шарик G5: DFSDM1_CKIN5, FMC_D10, FMC_DA10, QUADSPI_BK1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PA7 — шарик G6: ADC1_IN12, ADC2_IN12, I2C3_SCL, LCD_SEG4, OPAMP2_VINM, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA1 — шарик G7: ADC1_IN6, ADC2_IN6, I2C1_SMBA, LCD_SEG0, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA0 — шарик G8: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PC2 — шарик G9: ADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT, LCD_SEG20, LPTIM1_IN2, QUADSPI_BK2_IO1, SPI2_MISOPC2PC0 — шарик G10: ADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4, I2C3_SCL, I2C4_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0PB14 — шарик H1: DFSDM1_DATIN2, I2C2_SDA, LCD_SEG14, SAI2_MCLK_A, SPI2_MISO, SWPMI1_RX, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик H2: CAN2_TX, DFSDM1_CKIN1, I2C2_SCL, LCD_SEG13, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, SWPMI1_TX, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13PB15 — шарик H3: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2, LCD_SEG15, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, SWPMI1_SUSPEND, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PE15 — шарик H4: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, QUADSPI_BK1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_BKIN_COMP1PE15PE10 — шарик H5: DFSDM1_DATIN4, FMC_D7, FMC_DA7, QUADSPI_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PB0 — шарик H6: ADC1_IN15, ADC2_IN15, COMP1_OUT, LCD_SEG5, OPAMP2_VOUT, QUADSPI_BK1_IO1, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA4 — шарик H7: ADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA2 — шарик H8: ADC1_IN7, ADC2_IN7, LCD_SEG1, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2VSSA/VREF- — шарик H9VSSA/VREF-VREF+ — шарик H10: VREFBUF_OUTVREF+PB12 — шарик J1: CAN2_RX, DFSDM1_DATIN1, I2C2_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, SWPMI1_IO, TIM15_BKIN, TIM1_BKIN, TIM1_BKIN_COMP2, TSC_G1_IO1, USART3_CKPB12VDD — шарик J2VDDPB11 — шарик J3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT, DFSDM1_CKIN7, I2C2_SDA, I2C4_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4, USART3_RXPB11PE12 — шарик J4: DFSDM1_DATIN5, FMC_D9, FMC_DA9, QUADSPI_BK1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PE9 — шарик J5: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, SAI1_FS_B, TIM1_CH1PE9PB2 — шарик J6: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LCD_VLCD, LPTIM1_OUT, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PA5 — шарик J7: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5VDD — шарик J8VDDPA3 — шарик J9: ADC1_IN8, ADC2_IN8, LCD_SEG2, LPUART1_RX, OPAMP1_VOUT, QUADSPI_CLK, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3VDDA — шарик J10VDDAVDD12 — шарик K1VDD12VSS — шарик K2VSSPB10 — шарик K3: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, I2C4_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PE11 — шарик K4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, QUADSPI_BK1_NCS, TIM1_CH2, TSC_G5_IO2PE11PE8 — шарик K5: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1NPE8PE7 — шарик K6: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETRPE7PB1 — шарик K7: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LCD_SEG6, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, QUADSPI_BK1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PC4 — шарик K8: ADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22, QUADSPI_BK2_IO3, USART3_TXPC4PA6 — шарик K9: ADC1_IN11, ADC2_IN11, DCMI_PIXCLK, LCD_SEG3, LPUART1_CTS, OPAMP2_VINP, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP2, USART3_CTSPA6VSS — шарик K10VSSWLCSP100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

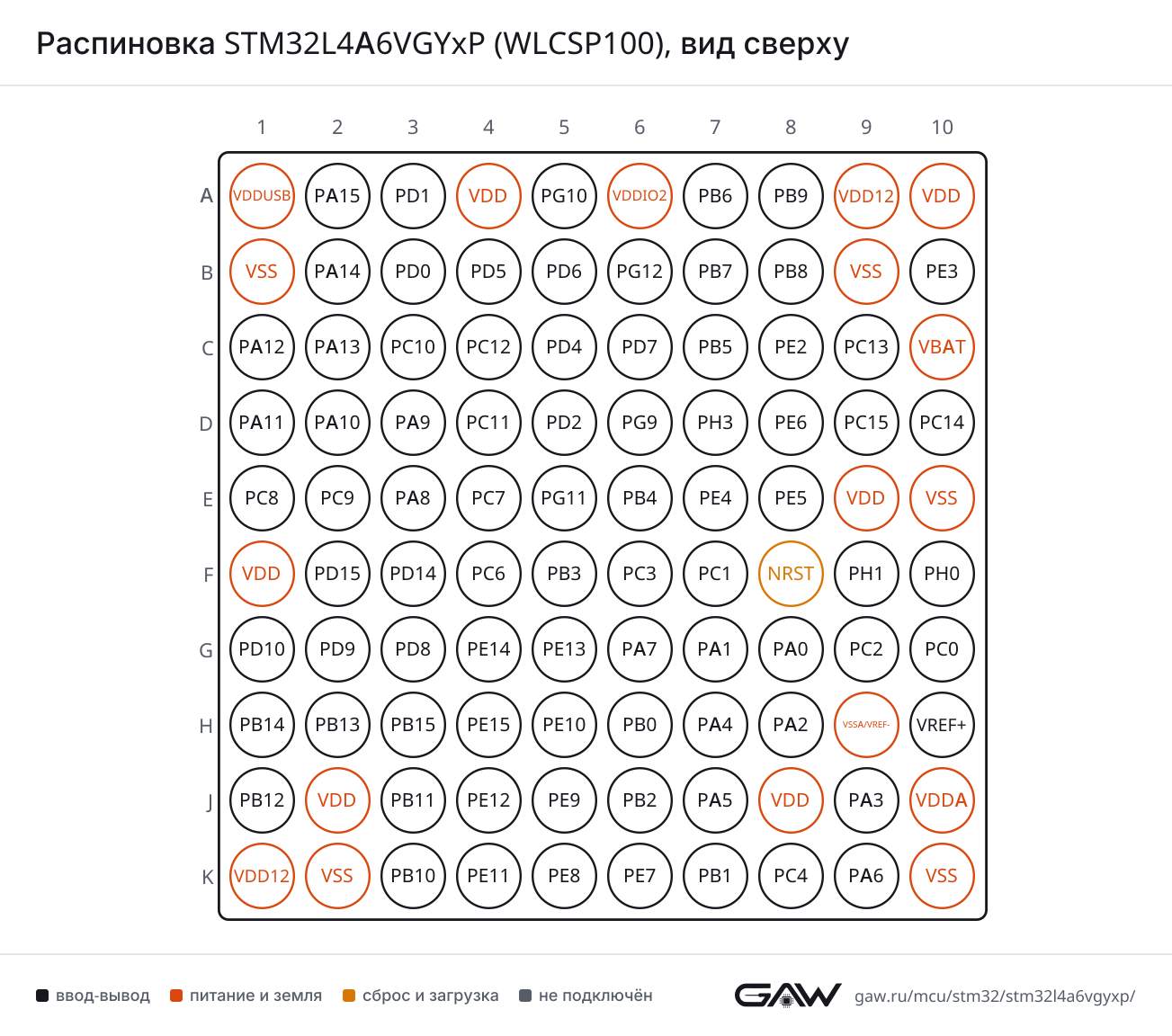

Распиновка STM32L4A6VGYxP (WLCSP100), вид сверхуРаспиновка WLCSP100 картинкой
PNG, 1303 × 1152 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C7, AF7), PA8 (E3, AF7)
CTSPA11 (D1, AF7), PG11 (E5, AF7), PB4 (NJTRST) (E6, AF7)
DEPG12 (B6, AF7), PA12 (C1, AF7), PB3 (JTDO/TRACESWO) (F5, AF7)
RTSPG12 (B6, AF7), PA12 (C1, AF7), PB3 (JTDO/TRACESWO) (F5, AF7)
RXPG10 (A5, AF7), PB7 (B7, AF7), PA10 (D2, AF7)
TXPB6 (A7, AF7), PA9 (D3, AF7), PG9 (D6, AF7)
USART2CKPD7 (C6, AF7), PA4 (H7, AF7)
CTSPA0 (G8, AF7)
DEPD4 (C5, AF7), PA1 (G7, AF7)
RTSPD4 (C5, AF7), PA1 (G7, AF7)
RXPA15 (JTDI) (A2, AF3), PD6 (B5, AF7), PA3 (J9, AF7)
TXPD5 (B4, AF7), PA2 (H8, AF7)
USART3CKPC12 (C4, AF7), PD10 (G1, AF7), PB0 (H6, AF7), PB12 (J1, AF7)
CTSPB13 (H2, AF7), PA6 (K9, AF7)
DEPA15 (JTDI) (A2, AF7), PD2 (D5, AF7), PB14 (H1, AF7), PB1 (K7, AF7)
RTSPA15 (JTDI) (A2, AF7), PD2 (D5, AF7), PB14 (H1, AF7), PB1 (K7, AF7)
RXPC11 (D4, AF7), PD9 (G2, AF7), PB11 (J3, AF7)
TXPC10 (C3, AF7), PD8 (G3, AF7), PB10 (K3, AF7), PC4 (K8, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (B7, AF8)
DEPA15 (JTDI) (A2, AF8)
RTSPA15 (JTDI) (A2, AF8)
RXPC11 (D4, AF8), PA1 (G7, AF8)
TXPC10 (C3, AF8), PA0 (G8, AF8)
UART5CTSPB5 (C7, AF8)
DEPB4 (NJTRST) (E6, AF8)
RTSPB4 (NJTRST) (E6, AF8)
RXPD2 (D5, AF8)
TXPC12 (C4, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (H2, AF8), PA6 (K9, AF8)
DEPB12 (J1, AF8), PB1 (K7, AF8)
RTSPB12 (J1, AF8), PB1 (K7, AF8)
RXPC0 (G10, AF8), PA3 (J9, AF8), PB10 (K3, AF8)
TXPC1 (F7, AF8), PA2 (H8, AF8), PB11 (J3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (D1, AF5), PB4 (NJTRST) (E6, AF5), PE14 (G4, AF5), PA6 (K9, AF5)
MOSIPA12 (C1, AF5), PB5 (C7, AF5), PA7 (G6, AF5), PE15 (H4, AF5)
NSSPA15 (JTDI) (A2, AF5), PB0 (H6, AF5), PA4 (H7, AF5), PE12 (J4, AF5)
SCKPB3 (JTDO/TRACESWO) (F5, AF5), PE13 (G5, AF5), PA1 (G7, AF5), PA5 (J7, AF5)
SPI2MISOPC2 (G9, AF5), PB14 (H1, AF5)
MOSIPD4 (C5, AF5), PC3 (F6, AF5), PC1 (F7, AF3), PB15 (H3, AF5)
NSSPB9 (A8, AF5), PD0 (B3, AF5), PB12 (J1, AF5)
SCKPD1 (A3, AF5), PA9 (D3, AF3), PB13 (H2, AF5), PB10 (K3, AF5)
SPI3MISOPG10 (A5, AF6), PC11 (D4, AF6), PB4 (NJTRST) (E6, AF6)
MOSIPC12 (C4, AF6), PB5 (C7, AF6), PG11 (E5, AF6)
NSSPA15 (JTDI) (A2, AF6), PG12 (B6, AF6), PA4 (H7, AF6)
SCKPC10 (C3, AF6), PG9 (D6, AF6), PB3 (JTDO/TRACESWO) (F5, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A7, AF4), PB8 (B8, AF4)
SDAPB9 (A8, AF4), PB7 (B7, AF4)
SMBAPA14 (JTCK/SWCLK) (B2, AF4), PB5 (C7, AF4), PA1 (G7, AF4)
I2C2SCLPB13 (H2, AF4), PB10 (K3, AF4)
SDAPB14 (H1, AF4), PB11 (J3, AF4)
SMBAPB12 (J1, AF4)
I2C3SCLPA7 (G6, AF4), PC0 (G10, AF4)
SDAPC9 (E2, AF6), PB4 (NJTRST) (E6, AF4), PC1 (F7, AF4)
SMBAPB2 (J6, AF4)
I2C4SCLPB6 (A7, AF5), PC0 (G10, AF2), PB10 (K3, AF3)
SDAPB7 (B7, AF5), PC1 (F7, AF2), PB11 (J3, AF3)
SMBAPA14 (JTCK/SWCLK) (B2, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPD0 (B3, AF9), PB8 (B8, AF9), PA11 (D1, AF9)
TXPD1 (A3, AF9), PB9 (A8, AF9), PA12 (C1, AF9)
CAN2RXPB5 (C7, AF3), PB12 (J1, AF10)
TXPB6 (A7, AF8), PB13 (H2, AF10)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (D1, AF10)
DPPA12 (C1, AF10)
IDPA10 (D2, AF10)
NOEPA13 (JTMS/SWDIO) (C2, AF10), PC9 (E2, AF10)
SOFPA14 (JTCK/SWCLK) (B2, AF10), PA8 (E3, AF10)
VBUSPA9 (D3)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (C4, AF12)
CMDPD2 (D5, AF12)
D0PC8 (E1, AF12)
D1PC9 (E2, AF12)
D2PC10 (C3, AF12)
D3PC11 (D4, AF12)
D4PB8 (B8, AF12)
D5PB9 (A8, AF12)
D6PC6 (F4, AF12)
D7PC7 (E4, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PE12 (J4, AF10), PB1 (K7, AF10)
BK1_IO1PE13 (G5, AF10), PB0 (H6, AF10)
BK1_IO2PE14 (G4, AF10), PA7 (G6, AF10)
BK1_IO3PE15 (H4, AF10), PA6 (K9, AF10)
BK1_NCSPA2 (H8, AF10), PB11 (J3, AF10), PE11 (K4, AF10)
BK2_IO0PD4 (C5, AF10), PC1 (F7, AF10)
BK2_IO1PD5 (B4, AF10), PD6 (B5, AF5), PC2 (G9, AF10)
BK2_IO2PD6 (B5, AF10), PC3 (F6, AF10)
BK2_IO3PD7 (C6, AF10), PC4 (K8, AF10)
BK2_NCSPC11 (D4, AF5)
CLKPE10 (H5, AF10), PA3 (J9, AF10), PB10 (K3, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1EXTCLKPA0 (G8, AF13), PB0 (H6, AF13)
FS_APB9 (A8, AF13), PA9 (D3, AF13), PE4 (E7, AF13)
FS_BPB6 (A7, AF13), PA14 (JTCK/SWCLK) (B2, AF13), PA4 (H7, AF13), PE9 (J5, AF13)
MCLK_APB8 (B8, AF13), PE2 (C8, AF13), PA3 (J9, AF13)
MCLK_BPB4 (NJTRST) (E6, AF13), PE10 (H5, AF13)
SCK_APA8 (E3, AF13), PE5 (E8, AF13), PB10 (K3, AF13)
SCK_BPB3 (JTDO/TRACESWO) (F5, AF13), PE8 (K5, AF13)
SD_APD6 (B5, AF13), PA10 (D2, AF13), PE6 (D8, AF13), PC3 (F6, AF13), PC1 (F7, AF13)
SD_BPE3 (B10, AF13), PA13 (JTMS/SWDIO) (C2, AF13), PB5 (C7, AF13), PE7 (K6, AF13)
SAI2EXTCLKPC9 (E2, AF13), PA2 (H8, AF13)
FS_APG10 (A5, AF13), PB12 (J1, AF13)
FS_BPA15 (JTDI) (A2, AF13)
MCLK_APG11 (E5, AF13), PC6 (F4, AF13), PD9 (G2, AF13), PB14 (H1, AF13)
MCLK_BPC11 (D4, AF13), PC7 (E4, AF13)
SCK_APG9 (D6, AF13), PD10 (G1, AF13), PB13 (H2, AF13)
SCK_BPC10 (C3, AF13)
SD_APG12 (B6, AF13), PB15 (H3, AF13)
SD_BPC12 (C4, AF13)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPA8 (E3, AF12), PB12 (J1, AF12)
RXPA14 (JTCK/SWCLK) (B2, AF12), PB14 (H1, AF12)
SUSPENDPA15 (JTDI) (A2, AF12), PB15 (H3, AF12)
TXPA13 (JTMS/SWDIO) (C2, AF12), PB13 (H2, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (D1), PC11 (D4), PG11 (E5), PB11 (J3), PE11 (K4)
EXTI15PA15 (JTDI) (A2), PC15-OSC32_OUT (D9), PD15 (F2), PB15 (H3), PE15 (H4)
IN1PC0 (G10)
IN2PC1 (F7)
IN3PC2 (G9)
IN4PC3 (F6)
IN5PA0 (G8)
IN6PA1 (G7)
IN7PA2 (H8)
IN8PA3 (J9)
IN9PA4 (H7)
IN10PA5 (J7)
IN11PA6 (K9)
IN12PA7 (G6)
IN13PC4 (K8)
IN15PB0 (H6)
IN16PB1 (K7)
ADC2EXTI11PA11 (D1), PC11 (D4), PG11 (E5), PB11 (J3), PE11 (K4)
EXTI15PA15 (JTDI) (A2), PC15-OSC32_OUT (D9), PD15 (F2), PB15 (H3), PE15 (H4)
IN1PC0 (G10)
IN2PC1 (F7)
IN3PC2 (G9)
IN4PC3 (F6)
IN5PA0 (G8)
IN6PA1 (G7)
IN7PA2 (H8)
IN8PA3 (J9)
IN9PA4 (H7)
IN10PA5 (J7)
IN11PA6 (K9)
IN12PA7 (G6)
IN13PC4 (K8)
IN15PB0 (H6)
IN16PB1 (K7)
ADC3EXTI11PA11 (D1), PC11 (D4), PG11 (E5), PB11 (J3), PE11 (K4)
EXTI15PA15 (JTDI) (A2), PC15-OSC32_OUT (D9), PD15 (F2), PB15 (H3), PE15 (H4)
IN1PC0 (G10)
IN2PC1 (F7)
IN3PC2 (G9)
IN4PC3 (F6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A8), PA9 (D3), PG9 (D6), PC9 (E2), PD9 (G2), PE9 (J5)
OUT1PA4 (H7)
OUT2PA5 (J7)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (K7), PC4 (K8)
INPPB2 (J6)
OUTPB0 (H6, AF12), PB10 (K3, AF12)
COMP2INMPB7 (B7), PB3 (JTDO/TRACESWO) (F5)
INPPB6 (A7), PB4 (NJTRST) (E6)
OUTPB5 (C7, AF12), PB11 (J3, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G7)
VINPPA0 (G8)
VOUTPA3 (J9)
OPAMP2VINMPA7 (G6)
VINPPA6 (K9)
VOUTPB0 (H6)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (H10)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (H4, AF1), PB12 (J1, AF1), PA6 (K9, AF1)
BKIN_COMP1PE15 (H4, AF3)
BKIN_COMP2PB12 (J1, AF3), PA6 (K9, AF12)
BKIN2PA11 (D1, AF2), PE14 (G4, AF2)
BKIN2_COMP1PA11 (D1, AF12)
BKIN2_COMP2PE14 (G4, AF3)
CH1PA8 (E3, AF1), PE9 (J5, AF1)
CH1NPA7 (G6, AF1), PB13 (H2, AF1), PE8 (K5, AF1)
CH2PA9 (D3, AF1), PE11 (K4, AF1)
CH2NPB14 (H1, AF1), PE10 (H5, AF1), PB0 (H6, AF1)
CH3PA10 (D2, AF1), PE13 (G5, AF1)
CH3NPB15 (H3, AF1), PE12 (J4, AF1), PB1 (K7, AF1)
CH4PA11 (D1, AF1), PE14 (G4, AF1)
ETRPA12 (C1, AF1), PE7 (K6, AF1)
TIM2CH1PA15 (JTDI) (A2, AF1), PA0 (G8, AF1), PA5 (J7, AF1)
CH2PB3 (JTDO/TRACESWO) (F5, AF1), PA1 (G7, AF1)
CH3PA2 (H8, AF1), PB10 (K3, AF1)
CH4PB11 (J3, AF1), PA3 (J9, AF1)
ETRPA15 (JTDI) (A2, AF2), PA0 (G8, AF14), PA5 (J7, AF2)
TIM3CH1PE3 (B10, AF2), PB4 (NJTRST) (E6, AF2), PC6 (F4, AF2), PA6 (K9, AF2)
CH2PB5 (C7, AF2), PC7 (E4, AF2), PE4 (E7, AF2), PA7 (G6, AF2)
CH3PC8 (E1, AF2), PE5 (E8, AF2), PB0 (H6, AF2)
CH4PE6 (D8, AF2), PC9 (E2, AF2), PB1 (K7, AF2)
ETRPE2 (C8, AF2), PD2 (D5, AF2)
TIM4CH1PB6 (A7, AF2)
CH2PB7 (B7, AF2)
CH3PB8 (B8, AF2), PD14 (F3, AF2)
CH4PB9 (A8, AF2), PD15 (F2, AF2)
TIM5CH1PA0 (G8, AF2)
CH2PA1 (G7, AF2)
CH3PA2 (H8, AF2)
CH4PA3 (J9, AF2)
TIM8BKINPB7 (B7, AF3), PA6 (K9, AF3)
BKIN_COMP1PB7 (B7, AF13)
BKIN_COMP2PA6 (K9, AF13)
BKIN2PB6 (A7, AF3), PC9 (E2, AF1)
BKIN2_COMP1PC9 (E2, AF14)
BKIN2_COMP2PB6 (A7, AF12)
CH1PC6 (F4, AF3)
CH1NPA7 (G6, AF3), PA5 (J7, AF3)
CH2PC7 (E4, AF3)
CH2NPB14 (H1, AF3), PB0 (H6, AF3)
CH3PC8 (E1, AF3)
CH3NPB15 (H3, AF3), PB1 (K7, AF3)
CH4PC9 (E2, AF3)
ETRPA0 (G8, AF3)
TIM15BKINPA9 (D3, AF14), PB12 (J1, AF14)
CH1PG10 (A5, AF14), PB14 (H1, AF14), PA2 (H8, AF14)
CH1NPG9 (D6, AF14), PA1 (G7, AF14), PB13 (H2, AF14)
CH2PG11 (E5, AF14), PB15 (H3, AF14), PA3 (J9, AF14)
TIM16BKINPB5 (C7, AF14)
CH1PB8 (B8, AF14), PA6 (K9, AF14)
CH1NPB6 (A7, AF14)
TIM17BKINPA10 (D2, AF14), PB4 (NJTRST) (E6, AF14)
CH1PB9 (A8, AF14), PA7 (G6, AF14)
CH1NPB7 (B7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (A7, AF1), PG12 (B6, AF1), PC3 (F6, AF1)
IN1PG10 (A5, AF1), PB5 (C7, AF1), PC0 (G10, AF1)
IN2PB7 (B7, AF1), PG11 (E5, AF1), PC2 (G9, AF1)
OUTPA14 (JTCK/SWCLK) (B2, AF1), PC1 (F7, AF1), PB2 (J6, AF1)
LPTIM2ETRPC3 (F6, AF14), PA5 (J7, AF14)
IN1PC0 (G10, AF14), PB1 (K7, AF14)
OUTPA8 (E3, AF14), PA4 (H7, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (C9), PB2 (J6, AF0)
OUT_CALIBPC13 (C9), PB2 (J6, AF0)
REFINPB15 (H3, AF0)
TSPC13 (C9)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA19PE3 (B10, AF12)
A20PE4 (E7, AF12)
A21PE5 (E8, AF12)
A22PE6 (D8, AF12)
A23PE2 (C8, AF12)
D0PD14 (F3, AF12)
D1PD15 (F2, AF12)
D2PD0 (B3, AF12)
D3PD1 (A3, AF12)
D4PE7 (K6, AF12)
D5PE8 (K5, AF12)
D6PE9 (J5, AF12)
D7PE10 (H5, AF12)
D8PE11 (K4, AF12)
D9PE12 (J4, AF12)
D10PE13 (G5, AF12)
D11PE14 (G4, AF12)
D12PE15 (H4, AF12)
D13PD8 (G3, AF12)
D14PD9 (G2, AF12)
D15PD10 (G1, AF12)
DA0PD14 (F3, AF12)
DA1PD15 (F2, AF12)
DA2PD0 (B3, AF12)
DA3PD1 (A3, AF12)
DA4PE7 (K6, AF12)
DA5PE8 (K5, AF12)
DA6PE9 (J5, AF12)
DA7PE10 (H5, AF12)
DA8PE11 (K4, AF12)
DA9PE12 (J4, AF12)
DA10PE13 (G5, AF12)
DA11PE14 (G4, AF12)
DA12PE15 (H4, AF12)
DA13PD8 (G3, AF12)
DA14PD9 (G2, AF12)
DA15PD10 (G1, AF12)
NCEPG9 (D6, AF12)
NE1PD7 (C6, AF12)
NLPB7 (B7, AF12)
NOEPD4 (C5, AF12)
NWAITPD6 (B5, AF12)
NWEPD5 (B4, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (D3, AF5), PC6 (F4, AF10)
D1PA10 (D2, AF5), PC7 (E4, AF10)
D2PC8 (E1, AF10)
D3PC9 (E2, AF4)
D4PC11 (D4, AF10), PE4 (E7, AF10)
D5PB6 (A7, AF10)
D6PB8 (B8, AF10), PE5 (E8, AF10)
D7PB9 (A8, AF10), PE6 (D8, AF10)
D8PC10 (C3, AF10)
D9PC12 (C4, AF10)
D10PD6 (B5, AF4), PB5 (C7, AF10)
D11PD2 (D5, AF10)
D12PB4 (NJTRST) (E6, AF10)
HSYNCPD8 (G3, AF10), PA4 (H7, AF10)
PIXCLKPD9 (G2, AF10), PA6 (K9, AF4)
VSYNCPB7 (B7, AF10)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (E3, AF11)
COM1PA9 (D3, AF11)
COM2PA10 (D2, AF11)
COM3PB9 (A8, AF11)
COM4PC10 (C3, AF11)
COM5PC11 (D4, AF11)
COM6PC12 (C4, AF11)
COM7PD2 (D5, AF11)
SEG0PA1 (G7, AF11)
SEG1PA2 (H8, AF11)
SEG2PA3 (J9, AF11)
SEG3PA6 (K9, AF11)
SEG4PA7 (G6, AF11)
SEG5PB0 (H6, AF11)
SEG6PB1 (K7, AF11)
SEG7PB3 (JTDO/TRACESWO) (F5, AF11)
SEG8PB4 (NJTRST) (E6, AF11)
SEG9PB5 (C7, AF11)
SEG10PB10 (K3, AF11)
SEG11PB11 (J3, AF11)
SEG12PB12 (J1, AF11)
SEG13PB13 (H2, AF11)
SEG14PB14 (H1, AF11)
SEG15PB15 (H3, AF11)
SEG16PB8 (B8, AF11)
SEG17PA15 (JTDI) (A2, AF11)
SEG18PC0 (G10, AF11)
SEG19PC1 (F7, AF11)
SEG20PC2 (G9, AF11)
SEG21PB7 (B7, AF11)
SEG22PC4 (K8, AF11)
SEG24PC6 (F4, AF11)
SEG25PC7 (E4, AF11)
SEG26PC8 (E1, AF11)
SEG27PC9 (E2, AF11)
SEG28PC10 (C3, AF11), PD8 (G3, AF11)
SEG29PC11 (D4, AF11), PD9 (G2, AF11)
SEG30PC12 (C4, AF11), PD10 (G1, AF11)
SEG31PD2 (D5, AF11)
SEG34PD14 (F3, AF11)
SEG35PD15 (F2, AF11)
SEG38PE2 (C8, AF11)
SEG39PE3 (B10, AF11)
SEG40PC10 (C3, AF11)
SEG41PC11 (D4, AF11)
SEG42PC12 (C4, AF11)
SEG43PD2 (D5, AF11)
VLCDPC3 (F6, AF11), PB2 (J6, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (J1, AF9)
G1_IO2PB13 (H2, AF9)
G1_IO3PB14 (H1, AF9)
G1_IO4PB15 (H3, AF9)
G2_IO1PB4 (NJTRST) (E6, AF9)
G2_IO2PB5 (C7, AF9)
G2_IO3PB6 (A7, AF9)
G2_IO4PB7 (B7, AF9)
G3_IO1PA15 (JTDI) (A2, AF9)
G3_IO2PC10 (C3, AF9)
G3_IO3PC11 (D4, AF9)
G3_IO4PC12 (C4, AF9)
G4_IO1PC6 (F4, AF9)
G4_IO2PC7 (E4, AF9)
G4_IO3PC8 (E1, AF9)
G4_IO4PC9 (E2, AF9)
G5_IO1PE10 (H5, AF9)
G5_IO2PE11 (K4, AF9)
G5_IO3PE12 (J4, AF9)
G5_IO4PE13 (G5, AF9)
G7_IO1PE2 (C8, AF9)
G7_IO2PE3 (B10, AF9)
G7_IO3PE4 (E7, AF9)
G7_IO4PE5 (E8, AF9)
SYNCPD2 (D5, AF9), PB10 (K3, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (C5, AF6), PB2 (J6, AF6)
CKIN1PD7 (C6, AF6), PB13 (H2, AF6)
CKIN2PB15 (H3, AF6), PE8 (K5, AF6)
CKIN3PE5 (E8, AF6), PC6 (F4, AF6)
CKIN4PC1 (F7, AF6), PE11 (K4, AF6)
CKIN5PB7 (B7, AF6), PE13 (G5, AF6)
CKIN6PB9 (A8, AF6)
CKIN7PD1 (A3, AF6), PB11 (J3, AF6)
CKOUTPC2 (G9, AF6), PE9 (J5, AF6)
DATIN0PB1 (K7, AF6)
DATIN1PD6 (B5, AF6), PB12 (J1, AF6)
DATIN2PB14 (H1, AF6), PE7 (K6, AF6)
DATIN3PC7 (E4, AF6), PE4 (E7, AF6)
DATIN4PC0 (G10, AF6), PE10 (H5, AF6)
DATIN5PB6 (A7, AF6), PE12 (J4, AF6)
DATIN6PB8 (B8, AF6)
DATIN7PD0 (B3, AF6), PB10 (K3, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (B2, AF0)
JTDIPA15 (JTDI) (A2, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (F5, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C2, AF0)
TRACECLKPE2 (C8, AF0)
TRACED0PE3 (B10, AF0), PC1 (F7, AF0)
TRACED1PC10 (C3, AF0), PE4 (E7, AF0)
TRACED2PD2 (D5, AF0), PE5 (E8, AF0)
TRACED3PC12 (C4, AF0), PE6 (D8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (H8)
MCOPA8 (E3, AF0)
OSC_INPH0-OSC_IN (F10)
OSC_OUTPH1-OSC_OUT (F9)
OSC32_INPC14-OSC32_IN (D10)
OSC32_OUTPC15-OSC32_OUT (D9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (C9)
RTC_TAMP2PA0 (G8)
RTC_TAMP3PE6 (D8)
SYS_WKUP1PA0 (G8)
SYS_WKUP2PC13 (C9)
SYS_WKUP3PE6 (D8)
SYS_WKUP4PA2 (H8)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 100 шариков корпуса WLCSP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDUSBпитание—
A2PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, LCD_SEG17 (AF11), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SWPMI1_SUSPEND (AF12), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A3PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
A4VDDпитание—
A5PG10ввод-выводLPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
A6VDDIO2питание—
A7PB6ввод-выводCAN2_TX (AF8), COMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A8PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), LCD_COM3 (AF11), SAI1_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
A9VDD12питание—
A10VDDпитание—
B1VSSпитание—
B2PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SWPMI1_RX (AF12), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
B3PD0ввод-выводCAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
B4PD5ввод-выводFMC_NWE (AF12), QUADSPI_BK2_IO1 (AF10), USART2_TX (AF7)
B5PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), QUADSPI_BK2_IO1 (AF5), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), USART2_RX (AF7)
B6PG12ввод-выводLPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
B7PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
B8PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LCD_SEG16 (AF11), SAI1_MCLK_A (AF13), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
B9VSSпитание—
B10PE3ввод-выводFMC_A19 (AF12), LCD_SEG39 (AF11), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
C1PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C2PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SWPMI1_TX (AF12), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
C3PC10ввод-выводDCMI_D8 (AF10), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
C4PC12ввод-выводDCMI_D9 (AF10), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
C5PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), QUADSPI_BK2_IO0 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
C6PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NE1 (AF12), QUADSPI_BK2_IO3 (AF10), USART2_CK (AF7)
C7PB5ввод-выводCAN2_RX (AF3), COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
C8PE2ввод-выводFMC_A23 (AF12), LCD_SEG38 (AF11), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
C9PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
C10VBATпитание—
D1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP1 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D2PA10ввод-выводDCMI_D1 (AF5), LCD_COM2 (AF11), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D3PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), LCD_COM1 (AF11), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
D4PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF10), LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), QUADSPI_BK2_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
D5PD2ввод-выводDCMI_D11 (AF10), LCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
D6PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
D7PH3-BOOT0ввод-вывод—
D8PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), RTC_TAMP3, SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
D9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
D10PC14-OSC32_INввод-выводRCC_OSC32_IN
E1PC8ввод-выводDCMI_D2 (AF10), LCD_SEG26 (AF11), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
E2PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), LCD_SEG27 (AF11), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_BKIN2_COMP1 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
E3PA8ввод-выводLCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_SCK_A (AF13), SWPMI1_IO (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E4PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LCD_SEG25 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E5PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LPTIM1_IN2 (AF1), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7)
E6PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
E7PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
E8PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
E9VDDпитание—
E10VSSпитание—
F1VDDпитание—
F2PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LCD_SEG35 (AF11), TIM4_CH4 (AF2)
F3PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LCD_SEG34 (AF11), TIM4_CH3 (AF2)
F4PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LCD_SEG24 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F5PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
F6PC3ввод-выводADC1_IN4, ADC2_IN4, ADC3_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), QUADSPI_BK2_IO2 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
F7PC1ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), I2C4_SDA (AF2), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), QUADSPI_BK2_IO0 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
F8NRSTсброс—
F9PH1-OSC_OUTввод-выводRCC_OSC_OUT
F10PH0-OSC_INввод-выводRCC_OSC_IN
G1PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LCD_SEG30 (AF11), SAI2_SCK_A (AF13), USART3_CK (AF7)
G2PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LCD_SEG29 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7)
G3PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LCD_SEG28 (AF11), USART3_TX (AF7)
G4PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), QUADSPI_BK1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_BKIN2_COMP2 (AF3), TIM1_CH4 (AF1)
G5PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), QUADSPI_BK1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
G6PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), LCD_SEG4 (AF11), OPAMP2_VINM, QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
G7PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), LCD_SEG0 (AF11), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
G8PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
G9PC2ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, DFSDM1_CKOUT (AF6), LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), QUADSPI_BK2_IO1 (AF10), SPI2_MISO (AF5)
G10PC0ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), I2C4_SCL (AF2), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
H1PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LCD_SEG14 (AF11), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), SWPMI1_RX (AF12), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
H2PB13ввод-выводCAN2_TX (AF10), DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), SWPMI1_TX (AF12), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
H3PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), SWPMI1_SUSPEND (AF12), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
H4PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), QUADSPI_BK1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF3)
H5PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
H6PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), LCD_SEG5 (AF11), OPAMP2_VOUT, QUADSPI_BK1_IO1 (AF10), SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
H7PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
H8PA2ввод-выводADC1_IN7, ADC2_IN7, LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
H9VSSA/VREF-питание—
H10VREF+служебныйVREFBUF_OUT
J1PB12ввод-выводCAN2_RX (AF10), DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), SWPMI1_IO (AF12), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
J2VDDпитание—
J3PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), I2C4_SDA (AF3), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
J4PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), QUADSPI_BK1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
J5PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
J6PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
J7PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
J8VDDпитание—
J9PA3ввод-выводADC1_IN8, ADC2_IN8, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, QUADSPI_CLK (AF10), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
J10VDDAпитание—
K1VDD12питание—
K2VSSпитание—
K3PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
K4PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), QUADSPI_BK1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
K5PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
K6PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
K7PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), QUADSPI_BK1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
K8PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, LCD_SEG22 (AF11), QUADSPI_BK2_IO3 (AF10), USART3_TX (AF7)
K9PA6ввод-выводADC1_IN11, ADC2_IN11, DCMI_PIXCLK (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), OPAMP2_VINP, QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP2 (AF13), USART3_CTS (AF7)
K10VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC10резервное питание: часы реального времени и резервные регистры
VDDA4, A10, E9, F1, J2, J8питание цифровой части и линий ввода-вывода
VDD12A9, K1—
VDDAJ10питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2A6питание отдельной группы линий ввода-вывода
VDDUSBA1питание приёмопередатчика USB
VSSB1, B9, E10, K2, K10общий провод (земля)
VSSA/VREF-H9общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTF8сброс, активный уровень — низкий
VREF+H10верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L4A6VGYxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4A6VGSTM32L4A6VGYxP1 МБ320 КБ

Линейка STM32L4x6, семейство STM32L4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L496VGYxPSTM32L4x6100 из 100выводы совпадают полностьютолько у этого: AES
STM32L4P5VGSTM32L4P5/Q5100 из 100выводы совпадают полностьютолько у этого: ADC3, AES, CAN2, LCD, QUADSPI, SWPMI1; только у него: LTDC, OCTOSPI1, OCTOSPI2, PSSI, SDMMC2; частота до 80 и 120 МГц
STM32L4Q5VGYxPSTM32L4P5/Q5100 из 100выводы совпадают полностьютолько у этого: ADC3, CAN2, LCD, QUADSPI, SWPMI1; только у него: LTDC, OCTOSPI1, OCTOSPI2, PKA, PSSI, SDMMC2; частота до 80 и 120 МГц

Частые вопросы

На каких выводах USART1 у STM32L4A6VGYxP?

В корпусе WLCSP100 сигнал USART1_TX выведен на PB6 (шарик A7, AF7) или PA9 (шарик D3, AF7) или PG9 (шарик D6, AF7), USART1_RX — на PG10 (шарик A5, AF7) или PB7 (шарик B7, AF7) или PA10 (шарик D2, AF7).

Где у STM32L4A6VGYxP выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4A6VGYxP?

I2C1_SCL — PB6 (шарик A7, AF4) или PB8 (шарик B8, AF4), I2C1_SDA — PB9 (шарик A8, AF4) или PB7 (шарик B7, AF4).

Сколько выводов ввода-вывода у STM32L4A6VGYxP в корпусе WLCSP100?

80 из 100. Ещё 18 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L4A6VGYxP?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
