STM32L4R5ZG и STM32L4R5ZI в корпусе WLCSP144: распиновка

STM32L4R5ZG и STM32L4R5ZI — микроконтроллеры STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 1 и 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус WLCSP144 — 144 шарика, из них 110 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 120 МГц
Флеш-память
1 и 2 МБ
ОЗУ
640 КБ
Корпус
WLCSP144, 144 шарика
Линий ввода-вывода
110
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

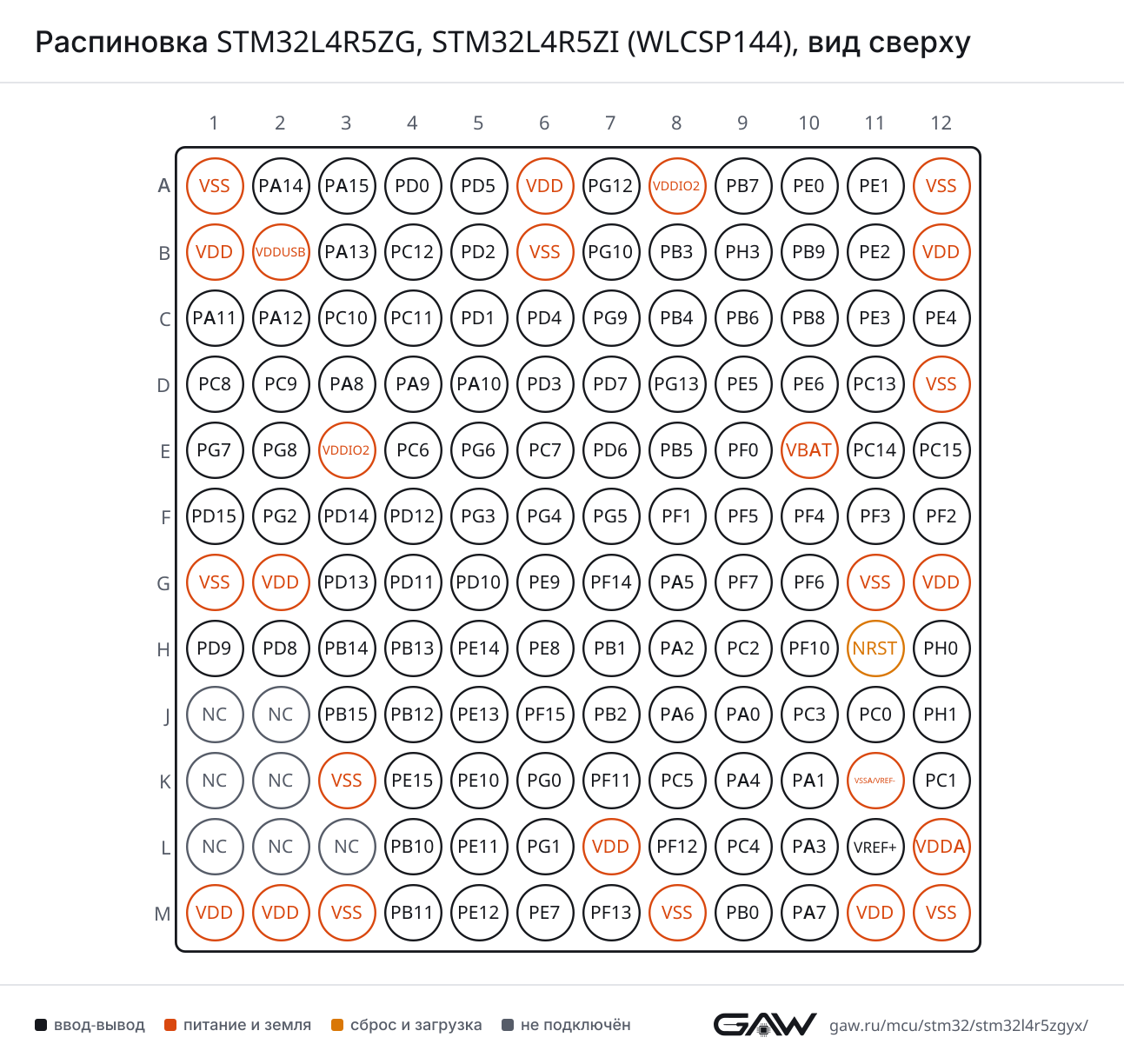

Расположение шариков STM32L4R5ZG, STM32L4R5ZI в корпусе WLCSP144, вид сверхуABCDEFGHJKLM123456789101112VSS — шарик A1VSSPA14 (JTCK/SWCLK) — шарик A2: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, USB_OTG_FS_SOFPA14PA15 (JTDI) — шарик A3: ADC1_EXTI15, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PD0 — шарик A4: CAN1_RX, DFSDM1_DATIN7, FMC_D2, FMC_DA2, SPI2_NSSPD0PD5 — шарик A5: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TXPD5VDD — шарик A6VDDPG12 — шарик A7: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12VDDIO2 — шарик A8VDDIO2PB7 — шарик A9: COMP2_INM, DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PE0 — шарик A10: DCMI_D2, FMC_NBL0, TIM16_CH1, TIM4_ETRPE0PE1 — шарик A11: DCMI_D3, FMC_NBL1, TIM17_CH1PE1VSS — шарик A12VSSVDD — шарик B1VDDVDDUSB — шарик B2VDDUSBPA13 (JTMS/SWDIO) — шарик B3: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_OTG_FS_NOEPA13PC12 — шарик B4: DCMI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CKPC12PD2 — шарик B5: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2VSS — шарик B6VSSPG10 — шарик B7: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PB3 (JTDO/TRACESWO) — шарик B8: COMP2_INM, CRS_SYNC, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3PH3-BOOT0 — шарик B9PH3PB9 — шарик B10: CAN1_TX, DAC1_EXTI9, DCMI_D7, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PE2 — шарик B11: FMC_A23, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO1PE2VDD — шарик B12VDDPA11 — шарик C1: ADC1_EXTI11, CAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_OTG_FS_DMPA11PA12 — шарик C2: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PC10 — шарик C3: DCMI_D8, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TXPC10PC11 — шарик C4: ADC1_EXTI11, DCMI_D2, DCMI_D4, OCTOSPIM_P1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PD1 — шарик C5: CAN1_TX, DFSDM1_CKIN7, FMC_D3, FMC_DA3, SPI2_SCKPD1PD4 — шарик C6: DFSDM1_CKIN0, FMC_NOE, OCTOSPIM_P1_IO4, SPI2_MOSI, USART2_DE, USART2_RTSPD4PG9 — шарик C7: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PB4 (NJTRST) — шарик C8: COMP2_INP, DCMI_D12, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PB6 — шарик C9: COMP2_INP, DCMI_D5, DFSDM1_DATIN5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PB8 — шарик C10: CAN1_RX, DCMI_D6, DFSDM1_CKOUT, DFSDM1_DATIN6, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8PE3 — шарик C11: FMC_A19, OCTOSPIM_P1_DQS, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO2PE3PE4 — шарик C12: DCMI_D4, DFSDM1_DATIN3, FMC_A20, SAI1_D2, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO3PE4PC8 — шарик D1: DCMI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC9 — шарик D2: DAC1_EXTI9, DCMI_D3, I2C3_SDA, SAI2_EXTCLK, SDMMC1_D1, SYS_TRACED0, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PA8 — шарик D3: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA9 — шарик D4: DAC1_EXTI9, DCMI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA10 — шарик D5: DCMI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PD3 — шарик D6: DCMI_D5, DFSDM1_DATIN0, FMC_CLK, OCTOSPIM_P2_NCS, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSSPD3PD7 — шарик D7: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPIM_P1_IO7, USART2_CKPD7PG13 — шарик D8: FMC_A24, I2C1_SDA, USART1_CKPG13PE5 — шарик D9: DCMI_D6, DFSDM1_CKIN3, FMC_A21, SAI1_CK2, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO4PE5PE6 — шарик D10: DCMI_D7, FMC_A22, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH4PE6PC13 — шарик D11: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13VSS — шарик D12VSSPG7 — шарик E1: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, OCTOSPIM_P2_DQS, SAI1_CK1, SAI1_MCLK_APG7PG8 — шарик E2: I2C3_SDA, LPUART1_RXPG8VDDIO2 — шарик E3VDDIO2PC6 — шарик E4: DCMI_D0, DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PG6 — шарик E5: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_DQSPG6PC7 — шарик E6: DCMI_D1, DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PD6 — шарик E7: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PB5 — шарик E8: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PF0 — шарик E9: FMC_A0, I2C2_SDA, OCTOSPIM_P2_IO0PF0VBAT — шарик E10VBATPC14-OSC32_IN — шарик E11: RCC_OSC32_INPC14PC15-OSC32_OUT — шарик E12: ADC1_EXTI15, RCC_OSC32_OUTPC15PD15 — шарик F1: ADC1_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4PD15PG2 — шарик F2: FMC_A12, SAI2_SCK_B, SPI1_SCKPG2PD14 — шарик F3: FMC_D0, FMC_DA0, TIM4_CH3PD14PD12 — шарик F4: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PG3 — шарик F5: FMC_A13, SAI2_FS_B, SPI1_MISOPG3PG4 — шарик F6: FMC_A14, SAI2_MCLK_B, SPI1_MOSIPG4PG5 — шарик F7: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSSPG5PF1 — шарик F8: FMC_A1, I2C2_SCL, OCTOSPIM_P2_IO1PF1PF5 — шарик F9: FMC_A5PF5PF4 — шарик F10: FMC_A4, OCTOSPIM_P2_CLKPF4PF3 — шарик F11: FMC_A3, OCTOSPIM_P2_IO3PF3PF2 — шарик F12: FMC_A2, I2C2_SMBA, OCTOSPIM_P2_IO2PF2VSS — шарик G1VSSVDD — шарик G2VDDPD13 — шарик G3: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO4PD13PD11 — шарик G4: ADC1_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSSPD11PD10 — шарик G5: FMC_D15, FMC_DA15, SAI2_SCK_A, TSC_G6_IO1, USART3_CKPD10PE9 — шарик G6: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, SAI1_FS_B, TIM1_CH1PE9PF14 — шарик G7: DFSDM1_CKIN6, FMC_A8, I2C4_SCL, TSC_G8_IO1PF14PA5 — шарик G8: ADC1_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PF7 — шарик G9: OCTOSPIM_P1_IO2, SAI1_MCLK_B, TIM5_CH2PF7PF6 — шарик G10: OCTOSPIM_P1_IO3, SAI1_SD_B, TIM5_CH1, TIM5_ETRPF6VSS — шарик G11VSSVDD — шарик G12VDDPD9 — шарик H1: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, SAI2_MCLK_A, USART3_RXPD9PD8 — шарик H2: DCMI_HSYNC, FMC_D13, FMC_DA13, USART3_TXPD8PB14 — шарик H3: DFSDM1_DATIN2, I2C2_SDA, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик H4: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13PE14 — шарик H5: FMC_D11, FMC_DA11, OCTOSPIM_P1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PE14PE8 — шарик H6: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1NPE8PB1 — шарик H7: ADC1_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PA2 — шарик H8: ADC1_IN7, LPUART1_TX, OCTOSPIM_P1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PC2 — шарик H9: ADC1_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPIM_P1_IO5, SPI2_MISOPC2PF10 — шарик H10: DCMI_D11, DFSDM1_CKOUT, OCTOSPIM_P1_CLK, SAI1_D3, TIM15_CH2PF10NRST — шарик H11NRSTPH0-OSC_IN — шарик H12: RCC_OSC_INPH0NC — шарик J1NCNC — шарик J2NCPB15 — шарик J3: ADC1_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PB12 — шарик J4: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PE13 — шарик J5: DFSDM1_CKIN5, FMC_D10, FMC_DA10, OCTOSPIM_P1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PF15 — шарик J6: ADC1_EXTI15, FMC_A9, I2C4_SDA, TSC_G8_IO2PF15PB2 — шарик J7: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIBPB2PA6 — шарик J8: ADC1_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PA0 — шарик J9: ADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PC3 — шарик J10: ADC1_IN4, LPTIM1_ETR, LPTIM2_ETR, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PC0 — шарик J11: ADC1_IN1, DFSDM1_DATIN4, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, SAI2_FS_APC0PH1-OSC_OUT — шарик J12: RCC_OSC_OUTPH1NC — шарик K1NCNC — шарик K2NCVSS — шарик K3VSSPE15 — шарик K4: ADC1_EXTI15, FMC_D12, FMC_DA12, OCTOSPIM_P1_IO3, SPI1_MOSI, TIM1_BKINPE15PE10 — шарик K5: DFSDM1_DATIN4, FMC_D7, FMC_DA7, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PG0 — шарик K6: FMC_A10, OCTOSPIM_P2_IO4, TSC_G8_IO3PG0PF11 — шарик K7: ADC1_EXTI11, DCMI_D12PF11PC5 — шарик K8: ADC1_IN14, COMP1_INP, SAI1_D3, SYS_WKUP5, USART3_RXPC5PA4 — шарик K9: ADC1_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, OCTOSPIM_P1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA1 — шарик K10: ADC1_IN6, I2C1_SMBA, OCTOSPIM_P1_DQS, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1VSSA/VREF- — шарик K11VSSA/VREF-PC1 — шарик K12: ADC1_IN2, DFSDM1_CKIN4, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPIM_P1_IO4, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1NC — шарик L1NCNC — шарик L2NCNC — шарик L3NCPB10 — шарик L4: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, I2C4_SCL, LPUART1_RX, OCTOSPIM_P1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PE11 — шарик L5: ADC1_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, OCTOSPIM_P1_NCS, TIM1_CH2, TSC_G5_IO2PE11PG1 — шарик L6: FMC_A11, OCTOSPIM_P2_IO5, TSC_G8_IO4PG1VDD — шарик L7VDDPF12 — шарик L8: FMC_A6, OCTOSPIM_P2_DQSPF12PC4 — шарик L9: ADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7, USART3_TXPC4PA3 — шарик L10: ADC1_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3VREF+ — шарик L11: VREFBUF_OUTVREF+VDDA — шарик L12VDDAVDD — шарик M1VDDVDD — шарик M2VDDVSS — шарик M3VSSPB11 — шарик M4: ADC1_EXTI11, COMP2_OUT, DFSDM1_CKIN7, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPIM_P1_NCS, TIM2_CH4, USART3_RXPB11PE12 — шарик M5: DFSDM1_DATIN5, FMC_D9, FMC_DA9, OCTOSPIM_P1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PE7 — шарик M6: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETRPE7PF13 — шарик M7: DFSDM1_DATIN6, FMC_A7, I2C4_SMBAPF13VSS — шарик M8VSSPB0 — шарик M9: ADC1_IN15, COMP1_OUT, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA7 — шарик M10: ADC1_IN12, I2C3_SCL, OCTOSPIM_P1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7VDD — шарик M11VDDVSS — шарик M12VSSWLCSP144, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L4R5ZG, STM32L4R5ZI (WLCSP144), вид сверхуРаспиновка WLCSP144 картинкой
PNG, 1293 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D3, AF7), PG13 (D8, AF7), PB5 (E8, AF7)
CTSPA11 (C1, AF7), PB4 (NJTRST) (C8, AF7)
DEPG12 (A7, AF7), PB3 (JTDO/TRACESWO) (B8, AF7), PA12 (C2, AF7)
NSSPA11 (C1, AF7), PB4 (NJTRST) (C8, AF7)
RTSPG12 (A7, AF7), PB3 (JTDO/TRACESWO) (B8, AF7), PA12 (C2, AF7)
RXPB7 (A9, AF7), PG10 (B7, AF7), PA10 (D5, AF7)
TXPG9 (C7, AF7), PB6 (C9, AF7), PA9 (D4, AF7)
USART2CKPD7 (D7, AF7), PA4 (K9, AF7)
CTSPD3 (D6, AF7), PA0 (J9, AF7)
DEPD4 (C6, AF7), PA1 (K10, AF7)
NSSPD3 (D6, AF7), PA0 (J9, AF7)
RTSPD4 (C6, AF7), PA1 (K10, AF7)
RXPA15 (JTDI) (A3, AF3), PD6 (E7, AF7), PA3 (L10, AF7)
TXPD5 (A5, AF7), PA2 (H8, AF7)
USART3CKPC12 (B4, AF7), PD10 (G5, AF7), PB12 (J4, AF7), PB0 (M9, AF7)
CTSPD11 (G4, AF7), PB13 (H4, AF7), PA6 (J8, AF7)
DEPA15 (JTDI) (A3, AF7), PD2 (B5, AF7), PD12 (F4, AF7), PB14 (H3, AF7), PB1 (H7, AF7)
NSSPD11 (G4, AF7), PB13 (H4, AF7), PA6 (J8, AF7)
RTSPA15 (JTDI) (A3, AF7), PD2 (B5, AF7), PD12 (F4, AF7), PB14 (H3, AF7), PB1 (H7, AF7)
RXPC11 (C4, AF7), PD9 (H1, AF7), PC5 (K8, AF7), PB11 (M4, AF7)
TXPC10 (C3, AF7), PD8 (H2, AF7), PB10 (L4, AF7), PC4 (L9, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (A9, AF8)
DEPA15 (JTDI) (A3, AF8)
RTSPA15 (JTDI) (A3, AF8)
RXPC11 (C4, AF8), PA1 (K10, AF8)
TXPC10 (C3, AF8), PA0 (J9, AF8)
UART5CTSPB5 (E8, AF8)
DEPB4 (NJTRST) (C8, AF8)
RTSPB4 (NJTRST) (C8, AF8)
RXPD2 (B5, AF8)
TXPC12 (B4, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (F7, AF8), PB13 (H4, AF8), PA6 (J8, AF8)
DEPG6 (E5, AF8), PB1 (H7, AF8), PB12 (J4, AF8)
RTSPG6 (E5, AF8), PB1 (H7, AF8), PB12 (J4, AF8)
RXPG8 (E2, AF8), PC0 (J11, AF8), PB10 (L4, AF8), PA3 (L10, AF8)
TXPG7 (E1, AF8), PA2 (H8, AF8), PC1 (K12, AF8), PB11 (M4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (C1, AF5), PB4 (NJTRST) (C8, AF5), PG3 (F5, AF5), PE14 (H5, AF5), PA6 (J8, AF5)
MOSIPA12 (C2, AF5), PB5 (E8, AF5), PG4 (F6, AF5), PE15 (K4, AF5), PA7 (M10, AF5)
NSSPA15 (JTDI) (A3, AF5), PG5 (F7, AF5), PA4 (K9, AF5), PE12 (M5, AF5), PB0 (M9, AF5)
SCKPB3 (JTDO/TRACESWO) (B8, AF5), PG2 (F2, AF5), PA5 (G8, AF5), PE13 (J5, AF5), PA1 (K10, AF5)
SPI2MISOPD3 (D6, AF5), PB14 (H3, AF5), PC2 (H9, AF5)
MOSIPD4 (C6, AF5), PB15 (J3, AF5), PC3 (J10, AF5), PC1 (K12, AF3)
NSSPD0 (A4, AF5), PB9 (B10, AF5), PB12 (J4, AF5)
SCKPD1 (C5, AF5), PA9 (D4, AF3), PD3 (D6, AF3), PB13 (H4, AF5), PB10 (L4, AF5)
SPI3MISOPG10 (B7, AF6), PC11 (C4, AF6), PB4 (NJTRST) (C8, AF6)
MOSIPC12 (B4, AF6), PD6 (E7, AF5), PB5 (E8, AF6)
NSSPA15 (JTDI) (A3, AF6), PG12 (A7, AF6), PA4 (K9, AF6)
SCKPB3 (JTDO/TRACESWO) (B8, AF6), PC10 (C3, AF6), PG9 (C7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (C9, AF4), PB8 (C10, AF4)
SDAPB7 (A9, AF4), PB9 (B10, AF4), PG13 (D8, AF4)
SMBAPA14 (JTCK/SWCLK) (A2, AF4), PB5 (E8, AF4), PA1 (K10, AF4)
I2C2SCLPF1 (F8, AF4), PB13 (H4, AF4), PB10 (L4, AF4)
SDAPF0 (E9, AF4), PB14 (H3, AF4), PB11 (M4, AF4)
SMBAPF2 (F12, AF4), PB12 (J4, AF4)
I2C3SCLPG7 (E1, AF4), PC0 (J11, AF4), PA7 (M10, AF4)
SDAPB4 (NJTRST) (C8, AF4), PC9 (D2, AF6), PG8 (E2, AF4), PC1 (K12, AF4)
SMBAPG6 (E5, AF4), PB2 (J7, AF4)
I2C4SCLPB6 (C9, AF5), PD12 (F4, AF4), PF14 (G7, AF4), PB10 (L4, AF3)
SDAPB7 (A9, AF5), PD13 (G3, AF4), PF15 (J6, AF4), PB11 (M4, AF3)
SMBAPA14 (JTCK/SWCLK) (A2, AF5), PD11 (G4, AF4), PF13 (M7, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPD0 (A4, AF9), PA11 (C1, AF9), PB8 (C10, AF9)
TXPB9 (B10, AF9), PA12 (C2, AF9), PD1 (C5, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C1, AF10)
DPPA12 (C2, AF10)
IDPA10 (D5, AF10)
NOEPA13 (JTMS/SWDIO) (B3, AF10), PC9 (D2, AF10)
SOFPA14 (JTCK/SWCLK) (A2, AF10), PA8 (D3, AF10)
VBUSPA9 (D4)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (B10, AF8)
CKPC12 (B4, AF12)
CKINPB8 (C10, AF8)
CMDPD2 (B5, AF12)
D0PC8 (D1, AF12)
D0DIRPC6 (E4, AF8)
D1PC9 (D2, AF12)
D2PC10 (C3, AF12)
D3PC11 (C4, AF12)
D4PB8 (C10, AF12)
D5PB9 (B10, AF12)
D6PC6 (E4, AF12)
D7PC7 (E6, AF12)
D123DIRPC7 (E6, AF8)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B11, AF3), PB8 (C10, AF3), PG7 (E1, AF3), PA3 (L10, AF3)
CK2PA8 (D3, AF3), PE5 (D9, AF3)
D1PA10 (D5, AF3), PE6 (D10, AF3), PD6 (E7, AF3), PC3 (J10, AF3)
D2PB9 (B10, AF3), PE4 (C12, AF3)
D3PF10 (H10, AF13), PC5 (K8, AF3)
EXTCLKPA0 (J9, AF13), PB0 (M9, AF13)
FS_APB9 (B10, AF13), PE4 (C12, AF13), PA9 (D4, AF13)
FS_BPA14 (JTCK/SWCLK) (A2, AF13), PB6 (C9, AF13), PE9 (G6, AF13), PA4 (K9, AF13)
MCLK_APE2 (B11, AF13), PB8 (C10, AF13), PG7 (E1, AF13), PA3 (L10, AF13)
MCLK_BPB4 (NJTRST) (C8, AF13), PF7 (G9, AF13), PE10 (K5, AF13)
SCK_APA8 (D3, AF13), PE5 (D9, AF13), PB10 (L4, AF13)
SCK_BPB3 (JTDO/TRACESWO) (B8, AF13), PE8 (H6, AF13)
SD_APA10 (D5, AF13), PE6 (D10, AF13), PD6 (E7, AF13), PC3 (J10, AF13), PC1 (K12, AF13)
SD_BPA13 (JTMS/SWDIO) (B3, AF13), PE3 (C11, AF13), PB5 (E8, AF13), PF6 (G10, AF13), PE7 (M6, AF13)
SAI2EXTCLKPC9 (D2, AF13), PA2 (H8, AF13)
FS_APG10 (B7, AF13), PD12 (F4, AF13), PB12 (J4, AF13), PC0 (J11, AF13)
FS_BPA15 (JTDI) (A3, AF13), PG3 (F5, AF13)
MCLK_APC6 (E4, AF13), PD9 (H1, AF13), PB14 (H3, AF13)
MCLK_BPC11 (C4, AF13), PC7 (E6, AF13), PG4 (F6, AF13)
SCK_APG9 (C7, AF13), PD10 (G5, AF13), PB13 (H4, AF13)
SCK_BPC10 (C3, AF13), PG2 (F2, AF13)
SD_APG12 (A7, AF13), PD11 (G4, AF13), PB15 (J3, AF13)
SD_BPC12 (B4, AF13), PG5 (F7, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1), PC11 (C4), PD11 (G4), PF11 (K7), PE11 (L5), PB11 (M4)
EXTI15PA15 (JTDI) (A3), PC15-OSC32_OUT (E12), PD15 (F1), PB15 (J3), PF15 (J6), PE15 (K4)
IN1PC0 (J11)
IN2PC1 (K12)
IN3PC2 (H9)
IN4PC3 (J10)
IN5PA0 (J9)
IN6PA1 (K10)
IN7PA2 (H8)
IN8PA3 (L10)
IN9PA4 (K9)
IN10PA5 (G8)
IN11PA6 (J8)
IN12PA7 (M10)
IN13PC4 (L9)
IN14PC5 (K8)
IN15PB0 (M9)
IN16PB1 (H7)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B10), PG9 (C7), PC9 (D2), PA9 (D4), PE9 (G6), PD9 (H1)
OUT1PA4 (K9)
OUT2PA5 (G8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (H7), PC4 (L9)
INPPB2 (J7), PC5 (K8)
OUTPB10 (L4, AF12), PB0 (M9, AF12)
COMP2INMPB7 (A9), PB3 (JTDO/TRACESWO) (B8)
INPPB4 (NJTRST) (C8), PB6 (C9)
OUTPB5 (E8, AF12), PB11 (M4, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (K10)
VINPPA0 (J9)
VOUTPA3 (L10)
OPAMP2VINMPA7 (M10)
VINPPA6 (J8)
VOUTPB0 (M9)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (L11)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (J4, AF3), PA6 (J8, AF12), PE15 (K4, AF3)
BKIN2PA11 (C1, AF12), PE14 (H5, AF3)
CH1PA8 (D3, AF1), PE9 (G6, AF1)
CH1NPB13 (H4, AF1), PE8 (H6, AF1), PA7 (M10, AF1)
CH2PA9 (D4, AF1), PE11 (L5, AF1)
CH2NPB14 (H3, AF1), PE10 (K5, AF1), PB0 (M9, AF1)
CH3PA10 (D5, AF1), PE13 (J5, AF1)
CH3NPB1 (H7, AF1), PB15 (J3, AF1), PE12 (M5, AF1)
CH4PA11 (C1, AF1), PE14 (H5, AF1)
ETRPA12 (C2, AF1), PE7 (M6, AF1)
TIM2CH1PA15 (JTDI) (A3, AF1), PA5 (G8, AF1), PA0 (J9, AF1)
CH2PB3 (JTDO/TRACESWO) (B8, AF1), PA1 (K10, AF1)
CH3PA2 (H8, AF1), PB10 (L4, AF1)
CH4PA3 (L10, AF1), PB11 (M4, AF1)
ETRPA15 (JTDI) (A3, AF2), PA5 (G8, AF2), PA0 (J9, AF14)
TIM3CH1PB4 (NJTRST) (C8, AF2), PE3 (C11, AF2), PC6 (E4, AF2), PA6 (J8, AF2)
CH2PE4 (C12, AF2), PC7 (E6, AF2), PB5 (E8, AF2), PA7 (M10, AF2)
CH3PC8 (D1, AF2), PE5 (D9, AF2), PB0 (M9, AF2)
CH4PC9 (D2, AF2), PE6 (D10, AF2), PB1 (H7, AF2)
ETRPD2 (B5, AF2), PE2 (B11, AF2)
TIM4CH1PB6 (C9, AF2), PD12 (F4, AF2)
CH2PB7 (A9, AF2), PD13 (G3, AF2)
CH3PB8 (C10, AF2), PD14 (F3, AF2)
CH4PB9 (B10, AF2), PD15 (F1, AF2)
ETRPE0 (A10, AF2)
TIM5CH1PF6 (G10, AF2), PA0 (J9, AF2)
CH2PF7 (G9, AF2), PA1 (K10, AF2)
CH3PA2 (H8, AF2)
CH4PA3 (L10, AF2)
ETRPF6 (G10, AF1)
TIM8BKINPB7 (A9, AF13), PA6 (J8, AF13)
BKIN2PB6 (C9, AF12), PC9 (D2, AF14)
CH1PC6 (E4, AF3)
CH1NPA5 (G8, AF3), PA7 (M10, AF3)
CH2PC7 (E6, AF3)
CH2NPB14 (H3, AF3), PB0 (M9, AF3)
CH3PC8 (D1, AF3)
CH3NPB1 (H7, AF3), PB15 (J3, AF3)
CH4PC9 (D2, AF3)
ETRPA0 (J9, AF3)
TIM15BKINPA9 (D4, AF14), PB12 (J4, AF14)
CH1PG10 (B7, AF14), PB14 (H3, AF14), PA2 (H8, AF14)
CH1NPG9 (C7, AF14), PB13 (H4, AF14), PA1 (K10, AF14)
CH2PF10 (H10, AF14), PB15 (J3, AF14), PA3 (L10, AF14)
TIM16BKINPB5 (E8, AF14)
CH1PE0 (A10, AF14), PB8 (C10, AF14), PA6 (J8, AF14)
CH1NPB6 (C9, AF14)
TIM17BKINPB4 (NJTRST) (C8, AF14), PA10 (D5, AF14)
CH1PE1 (A11, AF14), PB9 (B10, AF14), PA7 (M10, AF14)
CH1NPB7 (A9, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG12 (A7, AF1), PB6 (C9, AF1), PC3 (J10, AF1)
IN1PG10 (B7, AF1), PB5 (E8, AF1), PC0 (J11, AF1)
IN2PB7 (A9, AF1), PC2 (H9, AF1)
OUTPA14 (JTCK/SWCLK) (A2, AF1), PB2 (J7, AF1), PC1 (K12, AF1)
LPTIM2ETRPD11 (G4, AF14), PA5 (G8, AF14), PC3 (J10, AF14)
IN1PD12 (F4, AF14), PB1 (H7, AF14), PC0 (J11, AF14)
OUTPA8 (D3, AF14), PD13 (G3, AF14), PA4 (K9, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (D11), PB2 (J7, AF0)
OUT_CALIBPC13 (D11), PB2 (J7, AF0)
REFINPB15 (J3, AF0)
TSPC13 (D11)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (E9, AF12)
A1PF1 (F8, AF12)
A2PF2 (F12, AF12)
A3PF3 (F11, AF12)
A4PF4 (F10, AF12)
A5PF5 (F9, AF12)
A6PF12 (L8, AF12)
A7PF13 (M7, AF12)
A8PF14 (G7, AF12)
A9PF15 (J6, AF12)
A10PG0 (K6, AF12)
A11PG1 (L6, AF12)
A12PG2 (F2, AF12)
A13PG3 (F5, AF12)
A14PG4 (F6, AF12)
A15PG5 (F7, AF12)
A16PD11 (G4, AF12)
A17PD12 (F4, AF12)
A18PD13 (G3, AF12)
A19PE3 (C11, AF12)
A20PE4 (C12, AF12)
A21PE5 (D9, AF12)
A22PE6 (D10, AF12)
A23PE2 (B11, AF12)
A24PG13 (D8, AF12)
ALEPD12 (F4)
CLEPD11 (G4)
CLKPD3 (D6, AF12)
D0PD14 (F3, AF12)
D1PD15 (F1, AF12)
D2PD0 (A4, AF12)
D3PD1 (C5, AF12)
D4PE7 (M6, AF12)
D5PE8 (H6, AF12)
D6PE9 (G6, AF12)
D7PE10 (K5, AF12)
D8PE11 (L5, AF12)
D9PE12 (M5, AF12)
D10PE13 (J5, AF12)
D11PE14 (H5, AF12)
D12PE15 (K4, AF12)
D13PD8 (H2, AF12)
D14PD9 (H1, AF12)
D15PD10 (G5, AF12)
DA0PD14 (F3, AF12)
DA1PD15 (F1, AF12)
DA2PD0 (A4, AF12)
DA3PD1 (C5, AF12)
DA4PE7 (M6, AF12)
DA5PE8 (H6, AF12)
DA6PE9 (G6, AF12)
DA7PE10 (K5, AF12)
DA8PE11 (L5, AF12)
DA9PE12 (M5, AF12)
DA10PE13 (J5, AF12)
DA11PE14 (H5, AF12)
DA12PE15 (K4, AF12)
DA13PD8 (H2, AF12)
DA14PD9 (H1, AF12)
DA15PD10 (G5, AF12)
INTPG7 (E1, AF12)
NBL0PE0 (A10, AF12)
NBL1PE1 (A11, AF12)
NCEPG9 (C7, AF12), PD7 (D7, AF12)
NE1PD7 (D7, AF12)
NE2PG9 (C7, AF12)
NE3PG10 (B7, AF12)
NE4PG12 (A7, AF12)
NLPB7 (A9, AF12)
NOEPD4 (C6, AF12)
NWAITPD6 (E7, AF12)
NWEPD5 (A5, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (D4, AF5), PC6 (E4, AF10)
D1PA10 (D5, AF5), PC7 (E6, AF10)
D2PE0 (A10, AF10), PC11 (C4, AF4), PC8 (D1, AF10)
D3PE1 (A11, AF10), PC9 (D2, AF4)
D4PC11 (C4, AF10), PE4 (C12, AF10)
D5PB6 (C9, AF10), PD3 (D6, AF4)
D6PB8 (C10, AF10), PE5 (D9, AF10)
D7PB9 (B10, AF10), PE6 (D10, AF10)
D8PC10 (C3, AF10)
D9PC12 (B4, AF10)
D10PD6 (E7, AF4), PB5 (E8, AF10)
D11PD2 (B5, AF10), PF10 (H10, AF10)
D12PB4 (NJTRST) (C8, AF10), PF11 (K7, AF10)
HSYNCPD8 (H2, AF10), PA4 (K9, AF10)
PIXCLKPD9 (H1, AF10), PA6 (J8, AF4)
VSYNCPB7 (A9, AF10)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (J4, AF9)
G1_IO2PB13 (H4, AF9)
G1_IO3PB14 (H3, AF9)
G1_IO4PB15 (J3, AF9)
G2_IO1PB4 (NJTRST) (C8, AF9)
G2_IO2PB5 (E8, AF9)
G2_IO3PB6 (C9, AF9)
G2_IO4PB7 (A9, AF9)
G3_IO1PA15 (JTDI) (A3, AF9)
G3_IO2PC10 (C3, AF9)
G3_IO3PC11 (C4, AF9)
G3_IO4PC12 (B4, AF9)
G4_IO1PC6 (E4, AF9)
G4_IO2PC7 (E6, AF9)
G4_IO3PC8 (D1, AF9)
G4_IO4PC9 (D2, AF9)
G5_IO1PE10 (K5, AF9)
G5_IO2PE11 (L5, AF9)
G5_IO3PE12 (M5, AF9)
G5_IO4PE13 (J5, AF9)
G6_IO1PD10 (G5, AF9)
G6_IO2PD11 (G4, AF9)
G6_IO3PD12 (F4, AF9)
G6_IO4PD13 (G3, AF9)
G7_IO1PE2 (B11, AF9)
G7_IO2PE3 (C11, AF9)
G7_IO3PE4 (C12, AF9)
G7_IO4PE5 (D9, AF9)
G8_IO1PF14 (G7, AF9)
G8_IO2PF15 (J6, AF9)
G8_IO3PG0 (K6, AF9)
G8_IO4PG1 (L6, AF9)
SYNCPD2 (B5, AF9), PB10 (L4, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (C6, AF6), PB2 (J7, AF6)
CKIN1PD7 (D7, AF6), PB13 (H4, AF6)
CKIN2PE8 (H6, AF6), PB15 (J3, AF6)
CKIN3PE5 (D9, AF6), PC6 (E4, AF6)
CKIN4PC1 (K12, AF6), PE11 (L5, AF6)
CKIN5PB7 (A9, AF6), PE13 (J5, AF6)
CKIN6PB9 (B10, AF6), PF14 (G7, AF6)
CKIN7PD1 (C5, AF6), PB11 (M4, AF6)
CKOUTPB8 (C10, AF5), PG7 (E1, AF6), PE9 (G6, AF6), PC2 (H9, AF6), PF10 (H10, AF6)
DATIN0PD3 (D6, AF6), PB1 (H7, AF6)
DATIN1PD6 (E7, AF6), PB12 (J4, AF6)
DATIN2PB14 (H3, AF6), PE7 (M6, AF6)
DATIN3PE4 (C12, AF6), PC7 (E6, AF6)
DATIN4PC0 (J11, AF6), PE10 (K5, AF6)
DATIN5PB6 (C9, AF6), PE12 (M5, AF6)
DATIN6PB8 (C10, AF6), PF13 (M7, AF6)
DATIN7PD0 (A4, AF6), PB10 (L4, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (A2, AF0)
JTDIPA15 (JTDI) (A3, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (B8, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (B3, AF0)
TRACECLKPE2 (B11, AF0)
TRACED0PE3 (C11, AF0), PC9 (D2, AF0), PC1 (K12, AF0)
TRACED1PC10 (C3, AF0), PE4 (C12, AF0)
TRACED2PD2 (B5, AF0), PE5 (D9, AF0)
TRACED3PC12 (B4, AF0), PE6 (D10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (H8)
MCOPA8 (D3, AF0)
OSC_INPH0-OSC_IN (H12)
OSC_OUTPH1-OSC_OUT (J12)
OSC32_INPC14-OSC32_IN (E11)
OSC32_OUTPC15-OSC32_OUT (E12)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D11)
RTC_TAMP2PA0 (J9)
RTC_TAMP3PE6 (D10)
SYS_WKUP1PA0 (J9)
SYS_WKUP2PC13 (D11)
SYS_WKUP3PE6 (D10)
SYS_WKUP4PA2 (H8)
SYS_WKUP5PC5 (K8)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 144 шарика корпуса WLCSP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSпитание—
A2PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
A3PA15 (JTDI)ввод-выводADC1_EXTI15, SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A4PD0ввод-выводCAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
A5PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
A6VDDпитание—
A7PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
A8VDDIO2питание—
A9PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
A10PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2)
A11PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), TIM17_CH1 (AF14)
A12VSSпитание—
B1VDDпитание—
B2VDDUSBпитание—
B3PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
B4PC12ввод-выводDCMI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B5PD2ввод-выводDCMI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
B6VSSпитание—
B7PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
B8PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B9PH3-BOOT0ввод-вывод—
B10PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
B11PE2ввод-выводFMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B12VDDпитание—
C1PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10)
C2PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C3PC10ввод-выводDCMI_D8 (AF10), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
C4PC11ввод-выводADC1_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
C5PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
C6PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
C7PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
C8PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
C9PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
C10PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C11PE3ввод-выводFMC_A19 (AF12), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
C12PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
D1PC8ввод-выводDCMI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
D2PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
D3PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
D4PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
D5PA10ввод-выводDCMI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D6PD3ввод-выводDCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), OCTOSPIM_P2_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
D7PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), USART2_CK (AF7)
D8PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), USART1_CK (AF7)
D9PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
D10PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
D11PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
D12VSSпитание—
E1PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
E2PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
E3VDDIO2питание—
E4PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
E5PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_DQS (AF3)
E6PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E7PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
E8PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
E9PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5)
E10VBATпитание—
E11PC14-OSC32_INввод-выводRCC_OSC32_IN
E12PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
F1PD15ввод-выводADC1_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
F2PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
F3PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
F4PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
F5PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
F6PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
F7PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
F8PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5)
F9PF5ввод-выводFMC_A5 (AF12)
F10PF4ввод-выводFMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5)
F11PF3ввод-выводFMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5)
F12PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5)
G1VSSпитание—
G2VDDпитание—
G3PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
G4PD11ввод-выводADC1_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
G5PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
G6PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
G7PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9)
G8PA5ввод-выводADC1_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
G9PF7ввод-выводOCTOSPIM_P1_IO2 (AF10), SAI1_MCLK_B (AF13), TIM5_CH2 (AF2)
G10PF6ввод-выводOCTOSPIM_P1_IO3 (AF10), SAI1_SD_B (AF13), TIM5_CH1 (AF2), TIM5_ETR (AF1)
G11VSSпитание—
G12VDDпитание—
H1PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7)
H2PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
H3PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
H4PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
H5PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
H6PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
H7PB1ввод-выводADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
H8PA2ввод-выводADC1_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
H9PC2ввод-выводADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
H10PF10ввод-выводDCMI_D11 (AF10), DFSDM1_CKOUT (AF6), OCTOSPIM_P1_CLK (AF3), SAI1_D3 (AF13), TIM15_CH2 (AF14)
H11NRSTсброс—
H12PH0-OSC_INввод-выводRCC_OSC_IN
J1NCне подключён—
J2NCне подключён—
J3PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
J4PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
J5PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
J6PF15ввод-выводADC1_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9)
J7PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
J8PA6ввод-выводADC1_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
J9PA0ввод-выводADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
J10PC3ввод-выводADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
J11PC0ввод-выводADC1_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SAI2_FS_A (AF13)
J12PH1-OSC_OUTввод-выводRCC_OSC_OUT
K1NCне подключён—
K2NCне подключён—
K3VSSпитание—
K4PE15ввод-выводADC1_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
K5PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
K6PG0ввод-выводFMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9)
K7PF11ввод-выводADC1_EXTI11, DCMI_D12 (AF10)
K8PC5ввод-выводADC1_IN14, COMP1_INP, SAI1_D3 (AF3), SYS_WKUP5, USART3_RX (AF7)
K9PA4ввод-выводADC1_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), OCTOSPIM_P1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
K10PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
K11VSSA/VREF-питание—
K12PC1ввод-выводADC1_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
L1NCне подключён—
L2NCне подключён—
L3NCне подключён—
L4PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
L5PE11ввод-выводADC1_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
L6PG1ввод-выводFMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9)
L7VDDпитание—
L8PF12ввод-выводFMC_A6 (AF12), OCTOSPIM_P2_DQS (AF5)
L9PC4ввод-выводADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), USART3_TX (AF7)
L10PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
L11VREF+служебныйVREFBUF_OUT
L12VDDAпитание—
M1VDDпитание—
M2VDDпитание—
M3VSSпитание—
M4PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
M5PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
M6PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
M7PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4)
M8VSSпитание—
M9PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
M10PA7ввод-выводADC1_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
M11VDDпитание—
M12VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATE10резервное питание: часы реального времени и резервные регистры
VDDA6, B1, B12, G2, G12, L7, M1, M2, M11питание цифровой части и линий ввода-вывода
VDDAL12питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2A8, E3питание отдельной группы линий ввода-вывода
VDDUSBB2питание приёмопередатчика USB
VSSA1, A12, B6, D12, G1, G11, K3, M3, M8, M12общий провод (земля)
VSSA/VREF-K11общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRSTH11сброс, активный уровень — низкий
VREF+L11верхнее опорное напряжение АЦП и ЦАП
NCJ1, J2, K1, K2, L1, L2, L3не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32L4R5Z(G-I)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4R5ZGSTM32L4R5ZGYx1 МБ640 КБ
STM32L4R5ZISTM32L4R5ZIYx2 МБ640 КБ

Линейка STM32L4R5/S5, семейство STM32L4+, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4S5ZISTM32L4R5/S5144 из 144выводы совпадают полностьютолько у него: AES, HASH
STM32L4R9ZG, STM32L4R9ZISTM32L4R9/S9136 из 144J1: NC → DSIHOST_D1N; J2: NC → DSIHOST_D1P; K1: NC → DSIHOST_CKP; K2: NC → DSIHOST_CKN; K3: VSS → VSSDSI; L1: NC → DSIHOST_D0P; L2: NC → DSIHOST_D0N; L3: NC → VCAPDSIтолько у него: DSIHOST, LTDC
STM32L4S9ZISTM32L4R9/S9136 из 144J1: NC → DSIHOST_D1N; J2: NC → DSIHOST_D1P; K1: NC → DSIHOST_CKP; K2: NC → DSIHOST_CKN; K3: VSS → VSSDSI; L1: NC → DSIHOST_D0P; L2: NC → DSIHOST_D0N; L3: NC → VCAPDSIтолько у него: AES, DSIHOST, HASH, LTDC
STM32L4R9ZISTM32L4R9/S9133 из 144A11: PE1 → VDD12; D8: PG13 → PE1; J1: NC → DSIHOST_D1N; J2: NC → DSIHOST_D1P; K1: NC → DSIHOST_CKP; K2: NC → DSIHOST_CKN; L1: NC → DSIHOST_D0P; L2: NC → DSIHOST_D0N; L3: NC → VCAPDSI; M3: VSS → VDD12; M4: PB11 → VSSтолько у него: DSIHOST, LTDC

Частые вопросы

На каких выводах USART1 у STM32L4R5ZG?

В корпусе WLCSP144 сигнал USART1_TX выведен на PG9 (шарик C7, AF7) или PB6 (шарик C9, AF7) или PA9 (шарик D4, AF7), USART1_RX — на PB7 (шарик A9, AF7) или PG10 (шарик B7, AF7) или PA10 (шарик D5, AF7).

Где у STM32L4R5ZG выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик B3, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4R5ZG?

I2C1_SCL — PB6 (шарик C9, AF4) или PB8 (шарик C10, AF4), I2C1_SDA — PB7 (шарик A9, AF4) или PB9 (шарик B10, AF4) или PG13 (шарик D8, AF4).

Сколько выводов ввода-вывода у STM32L4R5ZG в корпусе WLCSP144?

110 из 144. Ещё 25 выводов заняты питанием и землёй, остальные 9 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L4R5ZG и STM32L4R5ZI?

Объёмом памяти: STM32L4R5ZG — 1 МБ флеш-памяти и 640 КБ ОЗУ, STM32L4R5ZI — 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L4R5ZG?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
