STM32L4S9ZI в корпусе LQFP144: распиновка

STM32L4S9ZI — микроконтроллер STM32L4+ на ядре Cortex-M4 с частотой до 120 МГц: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 110 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 120 МГц
Флеш-память
2 МБ
ОЗУ
640 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
110
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L4S9ZI в корпусе LQFP144, вид сверхуSTM32L4S9ZILQFP144, вид сверхуPE2 — вывод 1: FMC_A23, LTDC_R0, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: FMC_A19, LTDC_R1, OCTOSPIM_P1_DQS, SAI1_SD_B, SYS_TRACED0, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DCMI_D4, DFSDM1_DATIN3, FMC_A20, LTDC_B0, SAI1_D2, SAI1_FS_A, SYS_TRACED1, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DCMI_D6, DFSDM1_CKIN3, FMC_A21, LTDC_G0, SAI1_CK2, SAI1_SCK_A, SYS_TRACED2, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DCMI_D7, FMC_A22, LTDC_G1, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SYS_TRACED3, SYS_WKUP3, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FMC_A0, I2C2_SDA, OCTOSPIM_P2_IO010PF0PF1 — вывод 11: FMC_A1, I2C2_SCL, OCTOSPIM_P2_IO111PF1PF2 — вывод 12: FMC_A2, I2C2_SMBA, OCTOSPIM_P2_IO212PF2PF3 — вывод 13: FMC_A3, OCTOSPIM_P2_IO313PF3PF4 — вывод 14: FMC_A4, OCTOSPIM_P2_CLK14PF4PF5 — вывод 15: FMC_A515PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: OCTOSPIM_P1_IO3, SAI1_SD_B, TIM5_CH1, TIM5_ETR18PF6PF7 — вывод 19: OCTOSPIM_P1_IO2, SAI1_MCLK_B, TIM5_CH219PF7PF10 — вывод 20: DCMI_D11, DFSDM1_CKOUT, OCTOSPIM_P1_CLK, SAI1_D3, TIM15_CH220PF10PH0-OSC_IN — вывод 21: RCC_OSC_IN21PH0-OSC_INPH1-OSC_OUT — вывод 22: RCC_OSC_OUT22PH1-OSC_OUTNRST — вывод 2323NRSTPC0 — вывод 24: ADC1_IN1, DFSDM1_DATIN4, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, SAI2_FS_A24PC0PC1 — вывод 25: ADC1_IN2, DFSDM1_CKIN4, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPIM_P1_IO4, SAI1_SD_A, SPI2_MOSI, SYS_TRACED025PC1PC2 — вывод 26: ADC1_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPIM_P1_IO5, SPI2_MISO26PC2PC3 — вывод 27: ADC1_IN4, LPTIM1_ETR, LPTIM2_ETR, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI27PC3VSSA/VREF- — вывод 2828VSSA/VREF-VREF+ — вывод 29: VREFBUF_OUT29VREF+VDDA — вывод 3030VDDAPA0 — вывод 31: ADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS31PA0PA1 — вывод 32: ADC1_IN6, I2C1_SMBA, OCTOSPIM_P1_DQS, OPAMP1_VINM, SPI1_SCK, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS32PA1PA2 — вывод 33: ADC1_IN7, LPUART1_TX, OCTOSPIM_P1_NCS, RCC_LSCO, SAI2_EXTCLK, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX33PA2PA3 — вывод 34: ADC1_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX34PA3VSS — вывод 3535VSSVDD — вывод 3636VDDPA4 — вывод 37: ADC1_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_OUT, OCTOSPIM_P1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK37PA4PA5 — вывод 38: ADC1_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N38PA5PA6 — вывод 39: ADC1_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS39PA6PA7 — вывод 40: ADC1_IN12, I2C3_SCL, OCTOSPIM_P1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N40PA7PC4 — вывод 41: ADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7, USART3_TX41PC4PB0 — вывод 42: ADC1_IN15, COMP1_OUT, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK42PB0PB1 — вывод 43: ADC1_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS43PB1PB2 — вывод 44: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, LTDC_B1, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB44PB2PF11 — вывод 45: ADC1_EXTI11, DCMI_D12, DSIHOST_TE, LTDC_DE45PF11PF12 — вывод 46: FMC_A6, LTDC_B0, OCTOSPIM_P2_DQS46PF12VSS — вывод 4747VSSVDD — вывод 4848VDDPF13 — вывод 49: DFSDM1_DATIN6, FMC_A7, I2C4_SMBA, LTDC_B149PF13PF14 — вывод 50: DFSDM1_CKIN6, FMC_A8, I2C4_SCL, LTDC_G0, TSC_G8_IO150PF14PF15 — вывод 51: ADC1_EXTI15, FMC_A9, I2C4_SDA, LTDC_G1, TSC_G8_IO251PF15PG0 — вывод 52: FMC_A10, OCTOSPIM_P2_IO4, TSC_G8_IO352PG0PG1 — вывод 53: FMC_A11, OCTOSPIM_P2_IO5, TSC_G8_IO453PG1PE7 — вывод 54: DFSDM1_DATIN2, FMC_D4, FMC_DA4, LTDC_B6, SAI1_SD_B, TIM1_ETR54PE7PE8 — вывод 55: DFSDM1_CKIN2, FMC_D5, FMC_DA5, LTDC_B7, SAI1_SCK_B, TIM1_CH1N55PE8PE9 — вывод 56: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, LTDC_G2, SAI1_FS_B, TIM1_CH156PE9VSS — вывод 5757VSSVDD — вывод 5858VDDPE10 — вывод 59: DFSDM1_DATIN4, FMC_D7, FMC_DA7, LTDC_G3, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO159PE10PE11 — вывод 60: ADC1_EXTI11, DFSDM1_CKIN4, FMC_D8, FMC_DA8, LTDC_G4, OCTOSPIM_P1_NCS, TIM1_CH2, TSC_G5_IO260PE11PE12 — вывод 61: DFSDM1_DATIN5, FMC_D9, FMC_DA9, LTDC_G5, OCTOSPIM_P1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO361PE12PE13 — вывод 62: DFSDM1_CKIN5, FMC_D10, FMC_DA10, LTDC_G6, OCTOSPIM_P1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO462PE13PE14 — вывод 63: FMC_D11, FMC_DA11, LTDC_G7, OCTOSPIM_P1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH463PE14PE15 — вывод 64: ADC1_EXTI15, FMC_D12, FMC_DA12, LTDC_R2, OCTOSPIM_P1_IO3, SPI1_MOSI, TIM1_BKIN64PE15PB10 — вывод 65: COMP1_OUT, DFSDM1_DATIN7, I2C2_SCL, I2C4_SCL, LPUART1_RX, OCTOSPIM_P1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX65PB10PB11 — вывод 66: ADC1_EXTI11, COMP2_OUT, DFSDM1_CKIN7, DSIHOST_TE, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPIM_P1_NCS, TIM2_CH4, USART3_RX66PB11VSS — вывод 6767VSSVDD — вывод 6868VDDPB12 — вывод 69: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK69PB12PB13 — вывод 70: DFSDM1_CKIN1, I2C2_SCL, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSS70PB13PB14 — вывод 71: DFSDM1_DATIN2, I2C2_SDA, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS71PB14PB15 — вывод 72: ADC1_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO472PB15VDDDSI — вывод 7373VDDDSIVCAPDSI — вывод 7474VCAPDSIDSIHOST_D0P — вывод 75: DSIHOST_D0P75DSIHOST_D0PDSIHOST_D0N — вывод 76: DSIHOST_D0N76DSIHOST_D0NVSSDSI — вывод 7777VSSDSIDSIHOST_CKP — вывод 78: DSIHOST_CKP78DSIHOST_CKPDSIHOST_CKN — вывод 79: DSIHOST_CKN79DSIHOST_CKNVDD12DSI — вывод 8080VDD12DSIPD8 — вывод 81: DCMI_HSYNC, FMC_D13, FMC_DA13, LTDC_R3, USART3_TX81PD8PD9 — вывод 82: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LTDC_R4, SAI2_MCLK_A, USART3_RX82PD9PD10 — вывод 83: FMC_D15, FMC_DA15, LTDC_R5, SAI2_SCK_A, TSC_G6_IO1, USART3_CK83PD10PD11 — вывод 84: ADC1_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, LTDC_R6, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSS84PD11PD12 — вывод 85: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, LTDC_R7, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS85PD12PD13 — вывод 86: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO486PD13VSS — вывод 8787VSSVDD — вывод 8888VDDPD14 — вывод 89: FMC_D0, FMC_DA0, LTDC_B2, TIM4_CH389PD14PD15 — вывод 90: ADC1_EXTI15, FMC_D1, FMC_DA1, LTDC_B3, TIM4_CH490PD15PG2 — вывод 91: FMC_A12, SAI2_SCK_B, SPI1_SCK91PG2PG3 — вывод 92: FMC_A13, SAI2_FS_B, SPI1_MISO92PG3PG4 — вывод 93: FMC_A14, SAI2_MCLK_B, SPI1_MOSI93PG4PG5 — вывод 94: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSS94PG5PG6 — вывод 95: DSIHOST_TE, I2C3_SMBA, LPUART1_DE, LPUART1_RTS, LTDC_R1, OCTOSPIM_P1_DQS95PG6PG7 — вывод 96: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, OCTOSPIM_P2_DQS, SAI1_CK1, SAI1_MCLK_A96PG7PG8 — вывод 97: I2C3_SDA, LPUART1_RX97PG8PC6 — вывод 98: DCMI_D0, DFSDM1_CKIN3, LTDC_R0, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO198PC6PC7 — вывод 99: DCMI_D1, DFSDM1_DATIN3, LTDC_R1, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO299PC7PC8 — вывод 100: DCMI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3100PC8PC9 — вывод 101: DAC1_EXTI9, DCMI_D3, I2C3_SDA, SAI2_EXTCLK, SDMMC1_D1, SYS_TRACED0, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOE101PC9PA8 — вывод 102: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF102PA8PA9 — вывод 103: DAC1_EXTI9, DCMI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS103PA9PA10 — вывод 104: DCMI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_ID104PA10PA11 — вывод 105: ADC1_EXTI11, CAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_OTG_FS_DM105PA11PA12 — вывод 106: CAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP106PA12PA13 (JTMS/SWDIO) — вывод 107: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_OTG_FS_NOE107PA13 (JTMS/SWDIO)VDDUSB — вывод 108108VDDUSBVSS — вывод 109109VSSVDD — вывод 110110VDDPA14 (JTCK/SWCLK) — вывод 111: I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLK, USB_OTG_FS_SOF111PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 112: ADC1_EXTI15, SAI2_FS_B, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTS112PA15 (JTDI)PC10 — вывод 113: DCMI_D8, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, SYS_TRACED1, TSC_G3_IO2, UART4_TX, USART3_TX113PC10PC11 — вывод 114: ADC1_EXTI11, DCMI_D2, DCMI_D4, OCTOSPIM_P1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RX114PC11PC12 — вывод 115: DCMI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, TSC_G3_IO4, UART5_TX, USART3_CK115PC12PD0 — вывод 116: CAN1_RX, DFSDM1_DATIN7, FMC_D2, FMC_DA2, LTDC_B4, SPI2_NSS116PD0PD1 — вывод 117: CAN1_TX, DFSDM1_CKIN7, FMC_D3, FMC_DA3, LTDC_B5, SPI2_SCK117PD1PD2 — вывод 118: DCMI_D11, SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS118PD2PD3 — вывод 119: DCMI_D5, DFSDM1_DATIN0, FMC_CLK, LTDC_CLK, OCTOSPIM_P2_NCS, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSS119PD3PD4 — вывод 120: DFSDM1_CKIN0, FMC_NOE, OCTOSPIM_P1_IO4, SPI2_MOSI, USART2_DE, USART2_RTS120PD4PD5 — вывод 121: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TX121PD5VSS — вывод 122122VSSVDD — вывод 123123VDDPD6 — вывод 124: DCMI_D10, DFSDM1_DATIN1, FMC_NWAIT, LTDC_DE, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RX124PD6PD7 — вывод 125: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPIM_P1_IO7, USART2_CK125PD7PG9 — вывод 126: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TX126PG9PG10 — вывод 127: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RX127PG10PG11 — вывод 128: ADC1_EXTI11, LPTIM1_IN2, OCTOSPIM_P1_IO5, SAI2_MCLK_A, SPI3_MOSI, TIM15_CH2, USART1_CTS, USART1_NSS128PG11PG12 — вывод 129: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTS129PG12VSS — вывод 130130VSSVDDIO2 — вывод 131131VDDIO2PG15 — вывод 132: ADC1_EXTI15, DCMI_D13, I2C1_SMBA, LPTIM1_OUT, OCTOSPIM_P2_DQS132PG15PB3 (JTDO/TRACESWO) — вывод 133: COMP2_INM, CRS_SYNC, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTS133PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 134: COMP2_INP, DCMI_D12, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSS134PB4 (NJTRST)PB5 — вывод 135: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CK135PB5PB6 — вывод 136: COMP2_INP, DCMI_D5, DFSDM1_DATIN5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX136PB6PB7 — вывод 137: COMP2_INM, DCMI_VSYNC, DFSDM1_CKIN5, DSIHOST_TE, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX137PB7PH3-BOOT0 — вывод 138138PH3-BOOT0PB8 — вывод 139: CAN1_RX, DCMI_D6, DFSDM1_CKOUT, DFSDM1_DATIN6, I2C1_SCL, LTDC_B1, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3139PB8PB9 — вывод 140: CAN1_TX, DAC1_EXTI9, DCMI_D7, DFSDM1_CKIN6, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4140PB9PE0 — вывод 141: DCMI_D2, FMC_NBL0, LTDC_HSYNC, TIM16_CH1, TIM4_ETR141PE0PE1 — вывод 142: DCMI_D3, FMC_NBL1, LTDC_VSYNC, TIM17_CH1142PE1VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

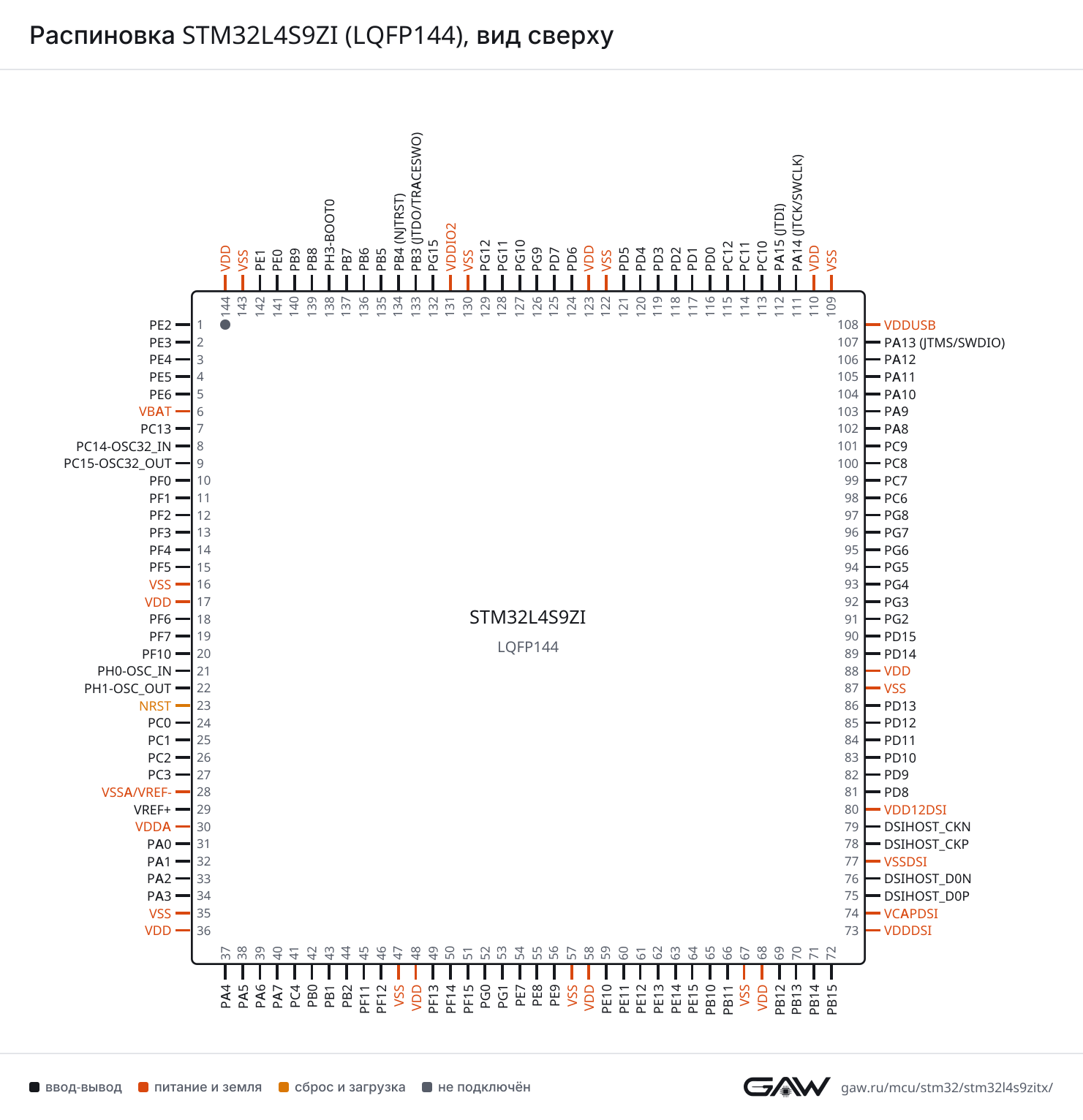

Распиновка STM32L4S9ZI (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1481 × 1532 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (102, AF7), PB5 (135, AF7)
CTSPA11 (105, AF7), PG11 (128, AF7), PB4 (NJTRST) (134, AF7)
DEPA12 (106, AF7), PG12 (129, AF7), PB3 (JTDO/TRACESWO) (133, AF7)
NSSPA11 (105, AF7), PG11 (128, AF7), PB4 (NJTRST) (134, AF7)
RTSPA12 (106, AF7), PG12 (129, AF7), PB3 (JTDO/TRACESWO) (133, AF7)
RXPA10 (104, AF7), PG10 (127, AF7), PB7 (137, AF7)
TXPA9 (103, AF7), PG9 (126, AF7), PB6 (136, AF7)
USART2CKPA4 (37, AF7), PD7 (125, AF7)
CTSPA0 (31, AF7), PD3 (119, AF7)
DEPA1 (32, AF7), PD4 (120, AF7)
NSSPA0 (31, AF7), PD3 (119, AF7)
RTSPA1 (32, AF7), PD4 (120, AF7)
RXPA3 (34, AF7), PA15 (JTDI) (112, AF3), PD6 (124, AF7)
TXPA2 (33, AF7), PD5 (121, AF7)
USART3CKPB0 (42, AF7), PB12 (69, AF7), PD10 (83, AF7), PC12 (115, AF7)
CTSPA6 (39, AF7), PB13 (70, AF7), PD11 (84, AF7)
DEPB1 (43, AF7), PB14 (71, AF7), PD12 (85, AF7), PA15 (JTDI) (112, AF7), PD2 (118, AF7)
NSSPA6 (39, AF7), PB13 (70, AF7), PD11 (84, AF7)
RTSPB1 (43, AF7), PB14 (71, AF7), PD12 (85, AF7), PA15 (JTDI) (112, AF7), PD2 (118, AF7)
RXPB11 (66, AF7), PD9 (82, AF7), PC11 (114, AF7)
TXPC4 (41, AF7), PB10 (65, AF7), PD8 (81, AF7), PC10 (113, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (137, AF8)
DEPA15 (JTDI) (112, AF8)
RTSPA15 (JTDI) (112, AF8)
RXPA1 (32, AF8), PC11 (114, AF8)
TXPA0 (31, AF8), PC10 (113, AF8)
UART5CTSPB5 (135, AF8)
DEPB4 (NJTRST) (134, AF8)
RTSPB4 (NJTRST) (134, AF8)
RXPD2 (118, AF8)
TXPC12 (115, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (39, AF8), PB13 (70, AF8), PG5 (94, AF8)
DEPB1 (43, AF8), PB12 (69, AF8), PG6 (95, AF8)
RTSPB1 (43, AF8), PB12 (69, AF8), PG6 (95, AF8)
RXPC0 (24, AF8), PA3 (34, AF8), PB10 (65, AF8), PG8 (97, AF8)
TXPC1 (25, AF8), PA2 (33, AF8), PB11 (66, AF8), PG7 (96, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (39, AF5), PE14 (63, AF5), PG3 (92, AF5), PA11 (105, AF5), PB4 (NJTRST) (134, AF5)
MOSIPA7 (40, AF5), PE15 (64, AF5), PG4 (93, AF5), PA12 (106, AF5), PB5 (135, AF5)
NSSPA4 (37, AF5), PB0 (42, AF5), PE12 (61, AF5), PG5 (94, AF5), PA15 (JTDI) (112, AF5)
SCKPA1 (32, AF5), PA5 (38, AF5), PE13 (62, AF5), PG2 (91, AF5), PB3 (JTDO/TRACESWO) (133, AF5)
SPI2MISOPC2 (26, AF5), PB14 (71, AF5), PD3 (119, AF5)
MOSIPC1 (25, AF3), PC3 (27, AF5), PB15 (72, AF5), PD4 (120, AF5)
NSSPB12 (69, AF5), PD0 (116, AF5), PB9 (140, AF5)
SCKPB10 (65, AF5), PB13 (70, AF5), PA9 (103, AF3), PD1 (117, AF5), PD3 (119, AF3)
SPI3MISOPC11 (114, AF6), PG10 (127, AF6), PB4 (NJTRST) (134, AF6)
MOSIPC12 (115, AF6), PD6 (124, AF5), PG11 (128, AF6), PB5 (135, AF6)
NSSPA4 (37, AF6), PA15 (JTDI) (112, AF6), PG12 (129, AF6)
SCKPC10 (113, AF6), PG9 (126, AF6), PB3 (JTDO/TRACESWO) (133, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (136, AF4), PB8 (139, AF4)
SDAPB7 (137, AF4), PB9 (140, AF4)
SMBAPA1 (32, AF4), PA14 (JTCK/SWCLK) (111, AF4), PG15 (132, AF4), PB5 (135, AF4)
I2C2SCLPF1 (11, AF4), PB10 (65, AF4), PB13 (70, AF4)
SDAPF0 (10, AF4), PB11 (66, AF4), PB14 (71, AF4)
SMBAPF2 (12, AF4), PB12 (69, AF4)
I2C3SCLPC0 (24, AF4), PA7 (40, AF4), PG7 (96, AF4)
SDAPC1 (25, AF4), PG8 (97, AF4), PC9 (101, AF6), PB4 (NJTRST) (134, AF4)
SMBAPB2 (44, AF4), PG6 (95, AF4)
I2C4SCLPF14 (50, AF4), PB10 (65, AF3), PD12 (85, AF4), PB6 (136, AF5)
SDAPF15 (51, AF4), PB11 (66, AF3), PD13 (86, AF4), PB7 (137, AF5)
SMBAPF13 (49, AF4), PD11 (84, AF4), PA14 (JTCK/SWCLK) (111, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (105, AF9), PD0 (116, AF9), PB8 (139, AF9)
TXPA12 (106, AF9), PD1 (117, AF9), PB9 (140, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (105, AF10)
DPPA12 (106, AF10)
IDPA10 (104, AF10)
NOEPC9 (101, AF10), PA13 (JTMS/SWDIO) (107, AF10)
SOFPA8 (102, AF10), PA14 (JTCK/SWCLK) (111, AF10)
VBUSPA9 (103)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (140, AF8)
CKPC12 (115, AF12)
CKINPB8 (139, AF8)
CMDPD2 (118, AF12)
D0PC8 (100, AF12)
D0DIRPC6 (98, AF8)
D1PC9 (101, AF12)
D2PC10 (113, AF12)
D3PC11 (114, AF12)
D4PB8 (139, AF12)
D5PB9 (140, AF12)
D6PC6 (98, AF12)
D7PC7 (99, AF12)
D123DIRPC7 (99, AF8)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (34, AF3), PG7 (96, AF3), PB8 (139, AF3)
CK2PE5 (4, AF3), PA8 (102, AF3)
D1PE6 (5, AF3), PC3 (27, AF3), PA10 (104, AF3), PD6 (124, AF3)
D2PE4 (3, AF3), PB9 (140, AF3)
D3PF10 (20, AF13)
EXTCLKPA0 (31, AF13), PB0 (42, AF13)
FS_APE4 (3, AF13), PA9 (103, AF13), PB9 (140, AF13)
FS_BPA4 (37, AF13), PE9 (56, AF13), PA14 (JTCK/SWCLK) (111, AF13), PB6 (136, AF13)
MCLK_APE2 (1, AF13), PA3 (34, AF13), PG7 (96, AF13), PB8 (139, AF13)
MCLK_BPF7 (19, AF13), PE10 (59, AF13), PB4 (NJTRST) (134, AF13)
SCK_APE5 (4, AF13), PB10 (65, AF13), PA8 (102, AF13)
SCK_BPE8 (55, AF13), PB3 (JTDO/TRACESWO) (133, AF13)
SD_APE6 (5, AF13), PC1 (25, AF13), PC3 (27, AF13), PA10 (104, AF13), PD6 (124, AF13)
SD_BPE3 (2, AF13), PF6 (18, AF13), PE7 (54, AF13), PA13 (JTMS/SWDIO) (107, AF13), PB5 (135, AF13)
SAI2EXTCLKPA2 (33, AF13), PC9 (101, AF13)
FS_APC0 (24, AF13), PB12 (69, AF13), PD12 (85, AF13), PG10 (127, AF13)
FS_BPG3 (92, AF13), PA15 (JTDI) (112, AF13)
MCLK_APB14 (71, AF13), PD9 (82, AF13), PC6 (98, AF13), PG11 (128, AF13)
MCLK_BPG4 (93, AF13), PC7 (99, AF13), PC11 (114, AF13)
SCK_APB13 (70, AF13), PD10 (83, AF13), PG9 (126, AF13)
SCK_BPG2 (91, AF13), PC10 (113, AF13)
SD_APB15 (72, AF13), PD11 (84, AF13), PG12 (129, AF13)
SD_BPG5 (94, AF13), PC12 (115, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (45), PE11 (60), PB11 (66), PD11 (84), PA11 (105), PC11 (114), PG11 (128)
EXTI15PC15-OSC32_OUT (9), PF15 (51), PE15 (64), PB15 (72), PD15 (90), PA15 (JTDI) (112), PG15 (132)
IN1PC0 (24)
IN2PC1 (25)
IN3PC2 (26)
IN4PC3 (27)
IN5PA0 (31)
IN6PA1 (32)
IN7PA2 (33)
IN8PA3 (34)
IN9PA4 (37)
IN10PA5 (38)
IN11PA6 (39)
IN12PA7 (40)
IN13PC4 (41)
IN15PB0 (42)
IN16PB1 (43)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PE9 (56), PD9 (82), PC9 (101), PA9 (103), PG9 (126), PB9 (140)
OUT1PA4 (37)
OUT2PA5 (38)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (41), PB1 (43)
INPPB2 (44)
OUTPB0 (42, AF12), PB10 (65, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (133), PB7 (137)
INPPB4 (NJTRST) (134), PB6 (136)
OUTPB11 (66, AF12), PB5 (135, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (32)
VINPPA0 (31)
VOUTPA3 (34)
OPAMP2VINMPA7 (40)
VINPPA6 (39)
VOUTPB0 (42)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (29)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (39, AF12), PE15 (64, AF3), PB12 (69, AF3)
BKIN2PE14 (63, AF3), PA11 (105, AF12)
CH1PE9 (56, AF1), PA8 (102, AF1)
CH1NPA7 (40, AF1), PE8 (55, AF1), PB13 (70, AF1)
CH2PE11 (60, AF1), PA9 (103, AF1)
CH2NPB0 (42, AF1), PE10 (59, AF1), PB14 (71, AF1)
CH3PE13 (62, AF1), PA10 (104, AF1)
CH3NPB1 (43, AF1), PE12 (61, AF1), PB15 (72, AF1)
CH4PE14 (63, AF1), PA11 (105, AF1)
ETRPE7 (54, AF1), PA12 (106, AF1)
TIM2CH1PA0 (31, AF1), PA5 (38, AF1), PA15 (JTDI) (112, AF1)
CH2PA1 (32, AF1), PB3 (JTDO/TRACESWO) (133, AF1)
CH3PA2 (33, AF1), PB10 (65, AF1)
CH4PA3 (34, AF1), PB11 (66, AF1)
ETRPA0 (31, AF14), PA5 (38, AF2), PA15 (JTDI) (112, AF2)
TIM3CH1PE3 (2, AF2), PA6 (39, AF2), PC6 (98, AF2), PB4 (NJTRST) (134, AF2)
CH2PE4 (3, AF2), PA7 (40, AF2), PC7 (99, AF2), PB5 (135, AF2)
CH3PE5 (4, AF2), PB0 (42, AF2), PC8 (100, AF2)
CH4PE6 (5, AF2), PB1 (43, AF2), PC9 (101, AF2)
ETRPE2 (1, AF2), PD2 (118, AF2)
TIM4CH1PD12 (85, AF2), PB6 (136, AF2)
CH2PD13 (86, AF2), PB7 (137, AF2)
CH3PD14 (89, AF2), PB8 (139, AF2)
CH4PD15 (90, AF2), PB9 (140, AF2)
ETRPE0 (141, AF2)
TIM5CH1PF6 (18, AF2), PA0 (31, AF2)
CH2PF7 (19, AF2), PA1 (32, AF2)
CH3PA2 (33, AF2)
CH4PA3 (34, AF2)
ETRPF6 (18, AF1)
TIM8BKINPA6 (39, AF13), PB7 (137, AF13)
BKIN2PC9 (101, AF14), PB6 (136, AF12)
CH1PC6 (98, AF3)
CH1NPA5 (38, AF3), PA7 (40, AF3)
CH2PC7 (99, AF3)
CH2NPB0 (42, AF3), PB14 (71, AF3)
CH3PC8 (100, AF3)
CH3NPB1 (43, AF3), PB15 (72, AF3)
CH4PC9 (101, AF3)
ETRPA0 (31, AF3)
TIM15BKINPB12 (69, AF14), PA9 (103, AF14)
CH1PA2 (33, AF14), PB14 (71, AF14), PG10 (127, AF14)
CH1NPA1 (32, AF14), PB13 (70, AF14), PG9 (126, AF14)
CH2PF10 (20, AF14), PA3 (34, AF14), PB15 (72, AF14), PG11 (128, AF14)
TIM16BKINPB5 (135, AF14)
CH1PA6 (39, AF14), PB8 (139, AF14), PE0 (141, AF14)
CH1NPB6 (136, AF14)
TIM17BKINPA10 (104, AF14), PB4 (NJTRST) (134, AF14)
CH1PA7 (40, AF14), PB9 (140, AF14), PE1 (142, AF14)
CH1NPB7 (137, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPC3 (27, AF1), PG12 (129, AF1), PB6 (136, AF1)
IN1PC0 (24, AF1), PG10 (127, AF1), PB5 (135, AF1)
IN2PC2 (26, AF1), PG11 (128, AF1), PB7 (137, AF1)
OUTPC1 (25, AF1), PB2 (44, AF1), PA14 (JTCK/SWCLK) (111, AF1), PG15 (132, AF1)
LPTIM2ETRPC3 (27, AF14), PA5 (38, AF14), PD11 (84, AF14)
IN1PC0 (24, AF14), PB1 (43, AF14), PD12 (85, AF14)
OUTPA4 (37, AF14), PD13 (86, AF14), PA8 (102, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (7), PB2 (44, AF0)
OUT_CALIBPC13 (7), PB2 (44, AF0)
REFINPB15 (72, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (46, AF12)
A7PF13 (49, AF12)
A8PF14 (50, AF12)
A9PF15 (51, AF12)
A10PG0 (52, AF12)
A11PG1 (53, AF12)
A12PG2 (91, AF12)
A13PG3 (92, AF12)
A14PG4 (93, AF12)
A15PG5 (94, AF12)
A16PD11 (84, AF12)
A17PD12 (85, AF12)
A18PD13 (86, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
ALEPD12 (85)
CLEPD11 (84)
CLKPD3 (119, AF12)
D0PD14 (89, AF12)
D1PD15 (90, AF12)
D2PD0 (116, AF12)
D3PD1 (117, AF12)
D4PE7 (54, AF12)
D5PE8 (55, AF12)
D6PE9 (56, AF12)
D7PE10 (59, AF12)
D8PE11 (60, AF12)
D9PE12 (61, AF12)
D10PE13 (62, AF12)
D11PE14 (63, AF12)
D12PE15 (64, AF12)
D13PD8 (81, AF12)
D14PD9 (82, AF12)
D15PD10 (83, AF12)
DA0PD14 (89, AF12)
DA1PD15 (90, AF12)
DA2PD0 (116, AF12)
DA3PD1 (117, AF12)
DA4PE7 (54, AF12)
DA5PE8 (55, AF12)
DA6PE9 (56, AF12)
DA7PE10 (59, AF12)
DA8PE11 (60, AF12)
DA9PE12 (61, AF12)
DA10PE13 (62, AF12)
DA11PE14 (63, AF12)
DA12PE15 (64, AF12)
DA13PD8 (81, AF12)
DA14PD9 (82, AF12)
DA15PD10 (83, AF12)
INTPG7 (96, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NCEPD7 (125, AF12), PG9 (126, AF12)
NE1PD7 (125, AF12)
NE2PG9 (126, AF12)
NE3PG10 (127, AF12)
NE4PG12 (129, AF12)
NLPB7 (137, AF12)
NOEPD4 (120, AF12)
NWAITPD6 (124, AF12)
NWEPD5 (121, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (98, AF10), PA9 (103, AF5)
D1PC7 (99, AF10), PA10 (104, AF5)
D2PC8 (100, AF10), PC11 (114, AF4), PE0 (141, AF10)
D3PC9 (101, AF4), PE1 (142, AF10)
D4PE4 (3, AF10), PC11 (114, AF10)
D5PD3 (119, AF4), PB6 (136, AF10)
D6PE5 (4, AF10), PB8 (139, AF10)
D7PE6 (5, AF10), PB9 (140, AF10)
D8PC10 (113, AF10)
D9PC12 (115, AF10)
D10PD6 (124, AF4), PB5 (135, AF10)
D11PF10 (20, AF10), PD2 (118, AF10)
D12PF11 (45, AF10), PB4 (NJTRST) (134, AF10)
D13PG15 (132, AF10)
HSYNCPA4 (37, AF10), PD8 (81, AF10)
PIXCLKPA6 (39, AF4), PD9 (82, AF10)
VSYNCPB7 (137, AF10)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (3, AF11), PF12 (46, AF11)
B1PB2 (44, AF11), PF13 (49, AF11), PB8 (139, AF11)
B2PD14 (89, AF11)
B3PD15 (90, AF11)
B4PD0 (116, AF11)
B5PD1 (117, AF11)
B6PE7 (54, AF11)
B7PE8 (55, AF11)
CLKPD3 (119, AF11)
DEPF11 (45, AF9), PD6 (124, AF11)
G0PE5 (4, AF11), PF14 (50, AF11)
G1PE6 (5, AF11), PF15 (51, AF11)
G2PE9 (56, AF11)
G3PE10 (59, AF11)
G4PE11 (60, AF11)
G5PE12 (61, AF11)
G6PE13 (62, AF11)
G7PE14 (63, AF11)
HSYNCPE0 (141, AF11)
R0PE2 (1, AF11), PC6 (98, AF11)
R1PE3 (2, AF11), PG6 (95, AF9), PC7 (99, AF11)
R2PE15 (64, AF11)
R3PD8 (81, AF11)
R4PD9 (82, AF11)
R5PD10 (83, AF11)
R6PD11 (84, AF11)
R7PD12 (85, AF11)
VSYNCPE1 (142, AF11)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (79)
CKPDSIHOST_CKP (78)
D0NDSIHOST_D0N (76)
D0PDSIHOST_D0P (75)
TEPF11 (45, AF11), PB11 (66, AF11), PG6 (95, AF11), PB7 (137, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (69, AF9)
G1_IO2PB13 (70, AF9)
G1_IO3PB14 (71, AF9)
G1_IO4PB15 (72, AF9)
G2_IO1PB4 (NJTRST) (134, AF9)
G2_IO2PB5 (135, AF9)
G2_IO3PB6 (136, AF9)
G2_IO4PB7 (137, AF9)
G3_IO1PA15 (JTDI) (112, AF9)
G3_IO2PC10 (113, AF9)
G3_IO3PC11 (114, AF9)
G3_IO4PC12 (115, AF9)
G4_IO1PC6 (98, AF9)
G4_IO2PC7 (99, AF9)
G4_IO3PC8 (100, AF9)
G4_IO4PC9 (101, AF9)
G5_IO1PE10 (59, AF9)
G5_IO2PE11 (60, AF9)
G5_IO3PE12 (61, AF9)
G5_IO4PE13 (62, AF9)
G6_IO1PD10 (83, AF9)
G6_IO2PD11 (84, AF9)
G6_IO3PD12 (85, AF9)
G6_IO4PD13 (86, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
G8_IO1PF14 (50, AF9)
G8_IO2PF15 (51, AF9)
G8_IO3PG0 (52, AF9)
G8_IO4PG1 (53, AF9)
SYNCPB10 (65, AF9), PD2 (118, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (44, AF6), PD4 (120, AF6)
CKIN1PB13 (70, AF6), PD7 (125, AF6)
CKIN2PE8 (55, AF6), PB15 (72, AF6)
CKIN3PE5 (4, AF6), PC6 (98, AF6)
CKIN4PC1 (25, AF6), PE11 (60, AF6)
CKIN5PE13 (62, AF6), PB7 (137, AF6)
CKIN6PF14 (50, AF6), PB9 (140, AF6)
CKIN7PB11 (66, AF6), PD1 (117, AF6)
CKOUTPF10 (20, AF6), PC2 (26, AF6), PE9 (56, AF6), PG7 (96, AF6), PB8 (139, AF5)
DATIN0PB1 (43, AF6), PD3 (119, AF6)
DATIN1PB12 (69, AF6), PD6 (124, AF6)
DATIN2PE7 (54, AF6), PB14 (71, AF6)
DATIN3PE4 (3, AF6), PC7 (99, AF6)
DATIN4PC0 (24, AF6), PE10 (59, AF6)
DATIN5PE12 (61, AF6), PB6 (136, AF6)
DATIN6PF13 (49, AF6), PB8 (139, AF6)
DATIN7PB10 (65, AF6), PD0 (116, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (111, AF0)
JTDIPA15 (JTDI) (112, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (133, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (107, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0), PC1 (25, AF0), PC9 (101, AF0)
TRACED1PE4 (3, AF0), PC10 (113, AF0)
TRACED2PE5 (4, AF0), PD2 (118, AF0)
TRACED3PE6 (5, AF0), PC12 (115, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (33)
MCOPA8 (102, AF0)
OSC_INPH0-OSC_IN (21)
OSC_OUTPH1-OSC_OUT (22)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (7)
RTC_TAMP2PA0 (31)
RTC_TAMP3PE6 (5)
SYS_WKUP1PA0 (31)
SYS_WKUP2PC13 (7)
SYS_WKUP3PE6 (5)
SYS_WKUP4PA2 (33)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFMC_A23 (AF12), LTDC_R0 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводFMC_A19 (AF12), LTDC_R1 (AF11), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDCMI_D4 (AF10), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), LTDC_B0 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDCMI_D6 (AF10), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), LTDC_G0 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SYS_TRACED2 (AF0), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDCMI_D7 (AF10), FMC_A22 (AF12), LTDC_G1 (AF11), RTC_TAMP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SYS_TRACED3 (AF0), SYS_WKUP3, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5)
11PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5)
12PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4), OCTOSPIM_P2_IO2 (AF5)
13PF3ввод-выводFMC_A3 (AF12), OCTOSPIM_P2_IO3 (AF5)
14PF4ввод-выводFMC_A4 (AF12), OCTOSPIM_P2_CLK (AF5)
15PF5ввод-выводFMC_A5 (AF12)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводOCTOSPIM_P1_IO3 (AF10), SAI1_SD_B (AF13), TIM5_CH1 (AF2), TIM5_ETR (AF1)
19PF7ввод-выводOCTOSPIM_P1_IO2 (AF10), SAI1_MCLK_B (AF13), TIM5_CH2 (AF2)
20PF10ввод-выводDCMI_D11 (AF10), DFSDM1_CKOUT (AF6), OCTOSPIM_P1_CLK (AF3), SAI1_D3 (AF13), TIM15_CH2 (AF14)
21PH0-OSC_INввод-выводRCC_OSC_IN
22PH1-OSC_OUTввод-выводRCC_OSC_OUT
23NRSTсброс—
24PC0ввод-выводADC1_IN1, DFSDM1_DATIN4 (AF6), I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), SAI2_FS_A (AF13)
25PC1ввод-выводADC1_IN2, DFSDM1_CKIN4 (AF6), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3), SYS_TRACED0 (AF0)
26PC2ввод-выводADC1_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
27PC3ввод-выводADC1_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
28VSSA/VREF-питание—
29VREF+служебныйVREFBUF_OUT
30VDDAпитание—
31PA0ввод-выводADC1_IN5, OPAMP1_VINP, RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
32PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
33PA2ввод-выводADC1_IN7, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), RCC_LSCO, SAI2_EXTCLK (AF13), SYS_WKUP4, TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
34PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
35VSSпитание—
36VDDпитание—
37PA4ввод-выводADC1_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_OUT (AF14), OCTOSPIM_P1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
38PA5ввод-выводADC1_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
39PA6ввод-выводADC1_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
40PA7ввод-выводADC1_IN12, I2C3_SCL (AF4), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
41PC4ввод-выводADC1_IN13, COMP1_INM, OCTOSPIM_P1_IO7 (AF10), USART3_TX (AF7)
42PB0ввод-выводADC1_IN15, COMP1_OUT (AF12), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
43PB1ввод-выводADC1_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
44PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), LTDC_B1 (AF11), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0)
45PF11ввод-выводADC1_EXTI11, DCMI_D12 (AF10), DSIHOST_TE (AF11), LTDC_DE (AF9)
46PF12ввод-выводFMC_A6 (AF12), LTDC_B0 (AF11), OCTOSPIM_P2_DQS (AF5)
47VSSпитание—
48VDDпитание—
49PF13ввод-выводDFSDM1_DATIN6 (AF6), FMC_A7 (AF12), I2C4_SMBA (AF4), LTDC_B1 (AF11)
50PF14ввод-выводDFSDM1_CKIN6 (AF6), FMC_A8 (AF12), I2C4_SCL (AF4), LTDC_G0 (AF11), TSC_G8_IO1 (AF9)
51PF15ввод-выводADC1_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), LTDC_G1 (AF11), TSC_G8_IO2 (AF9)
52PG0ввод-выводFMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9)
53PG1ввод-выводFMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9)
54PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), LTDC_B6 (AF11), SAI1_SD_B (AF13), TIM1_ETR (AF1)
55PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), LTDC_B7 (AF11), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
56PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), LTDC_G2 (AF11), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
57VSSпитание—
58VDDпитание—
59PE10ввод-выводDFSDM1_DATIN4 (AF6), FMC_D7 (AF12), FMC_DA7 (AF12), LTDC_G3 (AF11), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
60PE11ввод-выводADC1_EXTI11, DFSDM1_CKIN4 (AF6), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G4 (AF11), OCTOSPIM_P1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
61PE12ввод-выводDFSDM1_DATIN5 (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_G5 (AF11), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
62PE13ввод-выводDFSDM1_CKIN5 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_G6 (AF11), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
63PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_G7 (AF11), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
64PE15ввод-выводADC1_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R2 (AF11), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
65PB10ввод-выводCOMP1_OUT (AF12), DFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2C4_SCL (AF3), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
66PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), DFSDM1_CKIN7 (AF6), DSIHOST_TE (AF11), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
67VSSпитание—
68VDDпитание—
69PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
70PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
71PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
72PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), TSC_G1_IO4 (AF9)
73VDDDSIпитание—
74VCAPDSIпитание—
75DSIHOST_D0PслужебныйDSIHOST_D0P
76DSIHOST_D0NслужебныйDSIHOST_D0N
77VSSDSIпитание—
78DSIHOST_CKPслужебныйDSIHOST_CKP
79DSIHOST_CKNслужебныйDSIHOST_CKN
80VDD12DSIпитание—
81PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), LTDC_R3 (AF11), USART3_TX (AF7)
82PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LTDC_R4 (AF11), SAI2_MCLK_A (AF13), USART3_RX (AF7)
83PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_R5 (AF11), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
84PD11ввод-выводADC1_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), LTDC_R6 (AF11), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
85PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), LTDC_R7 (AF11), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
86PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
87VSSпитание—
88VDDпитание—
89PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LTDC_B2 (AF11), TIM4_CH3 (AF2)
90PD15ввод-выводADC1_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LTDC_B3 (AF11), TIM4_CH4 (AF2)
91PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
92PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
93PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
94PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
95PG6ввод-выводDSIHOST_TE (AF11), I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LTDC_R1 (AF9), OCTOSPIM_P1_DQS (AF3)
96PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
97PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
98PC6ввод-выводDCMI_D0 (AF10), DFSDM1_CKIN3 (AF6), LTDC_R0 (AF11), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
99PC7ввод-выводDCMI_D1 (AF10), DFSDM1_DATIN3 (AF6), LTDC_R1 (AF11), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
100PC8ввод-выводDCMI_D2 (AF10), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
101PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), I2C3_SDA (AF6), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), SYS_TRACED0 (AF0), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
102PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
103PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
104PA10ввод-выводDCMI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
105PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10)
106PA12ввод-выводCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
107PA13 (JTMS/SWDIO)ввод-выводIR_OUT (AF1), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_OTG_FS_NOE (AF10)
108VDDUSBпитание—
109VSSпитание—
110VDDпитание—
111PA14 (JTCK/SWCLK)ввод-выводI2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0), USB_OTG_FS_SOF (AF10)
112PA15 (JTDI)ввод-выводADC1_EXTI15, SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
113PC10ввод-выводDCMI_D8 (AF10), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
114PC11ввод-выводADC1_EXTI11, DCMI_D2 (AF4), DCMI_D4 (AF10), OCTOSPIM_P1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
115PC12ввод-выводDCMI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
116PD0ввод-выводCAN1_RX (AF9), DFSDM1_DATIN7 (AF6), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B4 (AF11), SPI2_NSS (AF5)
117PD1ввод-выводCAN1_TX (AF9), DFSDM1_CKIN7 (AF6), FMC_D3 (AF12), FMC_DA3 (AF12), LTDC_B5 (AF11), SPI2_SCK (AF5)
118PD2ввод-выводDCMI_D11 (AF10), SDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
119PD3ввод-выводDCMI_D5 (AF4), DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), LTDC_CLK (AF11), OCTOSPIM_P2_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
120PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
121PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
122VSSпитание—
123VDDпитание—
124PD6ввод-выводDCMI_D10 (AF4), DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), LTDC_DE (AF11), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
125PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPIM_P1_IO7 (AF10), USART2_CK (AF7)
126PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
127PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
128PG11ввод-выводADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
129PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
130VSSпитание—
131VDDIO2питание—
132PG15ввод-выводADC1_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P2_DQS (AF5)
133PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
134PB4 (NJTRST)ввод-выводCOMP2_INP, DCMI_D12 (AF10), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
135PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
136PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), DFSDM1_DATIN5 (AF6), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
137PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), DFSDM1_CKIN5 (AF6), DSIHOST_TE (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
138PH3-BOOT0ввод-вывод—
139PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF10), DFSDM1_CKOUT (AF5), DFSDM1_DATIN6 (AF6), I2C1_SCL (AF4), LTDC_B1 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
140PB9ввод-выводCAN1_TX (AF9), DAC1_EXTI9, DCMI_D7 (AF10), DFSDM1_CKIN6 (AF6), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
141PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), LTDC_HSYNC (AF11), TIM16_CH1 (AF14), TIM4_ETR (AF2)
142PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), LTDC_VSYNC (AF11), TIM17_CH1 (AF14)
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAPDSI74вывод стабилизатора блока DSI для внешнего конденсатора
VDD17, 36, 48, 58, 68, 88, 110, 123, 144питание цифровой части и линий ввода-вывода
VDD12DSI80питание 1,2 В блока DSI
VDDA30питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSI73питание блока DSI
VDDIO2131питание отдельной группы линий ввода-вывода
VDDUSB108питание приёмопередатчика USB
VSS16, 35, 47, 57, 67, 87, 109, 122, 130, 143общий провод (земля)
VSSA/VREF-28общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSDSI77общий провод блока DSI
NRST23сброс, активный уровень — низкий
DSIHOST_CKN79линия интерфейса DSI
DSIHOST_CKP78линия интерфейса DSI
DSIHOST_D0N76линия интерфейса DSI
DSIHOST_D0P75линия интерфейса DSI
VREF+29верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L4S9ZITx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L4S9ZISTM32L4S9ZITx2 МБ640 КБ

Линейка STM32L4R9/S9, семейство STM32L4+, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L4R9ZG, STM32L4R9ZISTM32L4R9/S9144 из 144выводы совпадают полностьютолько у этого: AES, HASH

Частые вопросы

На каких выводах USART1 у STM32L4S9ZI?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 103, AF7) или PG9 (вывод 126, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 104, AF7) или PG10 (вывод 127, AF7) или PB7 (вывод 137, AF7).

Где у STM32L4S9ZI выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 107, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 111, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L4S9ZI?

I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32L4S9ZI в корпусе LQFP144?

110 из 144. Ещё 28 выводов заняты питанием и землёй, остальные 6 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L4S9ZI?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
