STM32L552MEYxQ в корпусе WLCSP81: распиновка

STM32L552MEYxQ — микроконтроллер STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус WLCSP81 — 81 шарик, из них 58 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 110 МГц
Флеш-память
512 КБ
ОЗУ
256 КБ
Корпус
WLCSP81, 81 шарик
Линий ввода-вывода
58
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP81

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

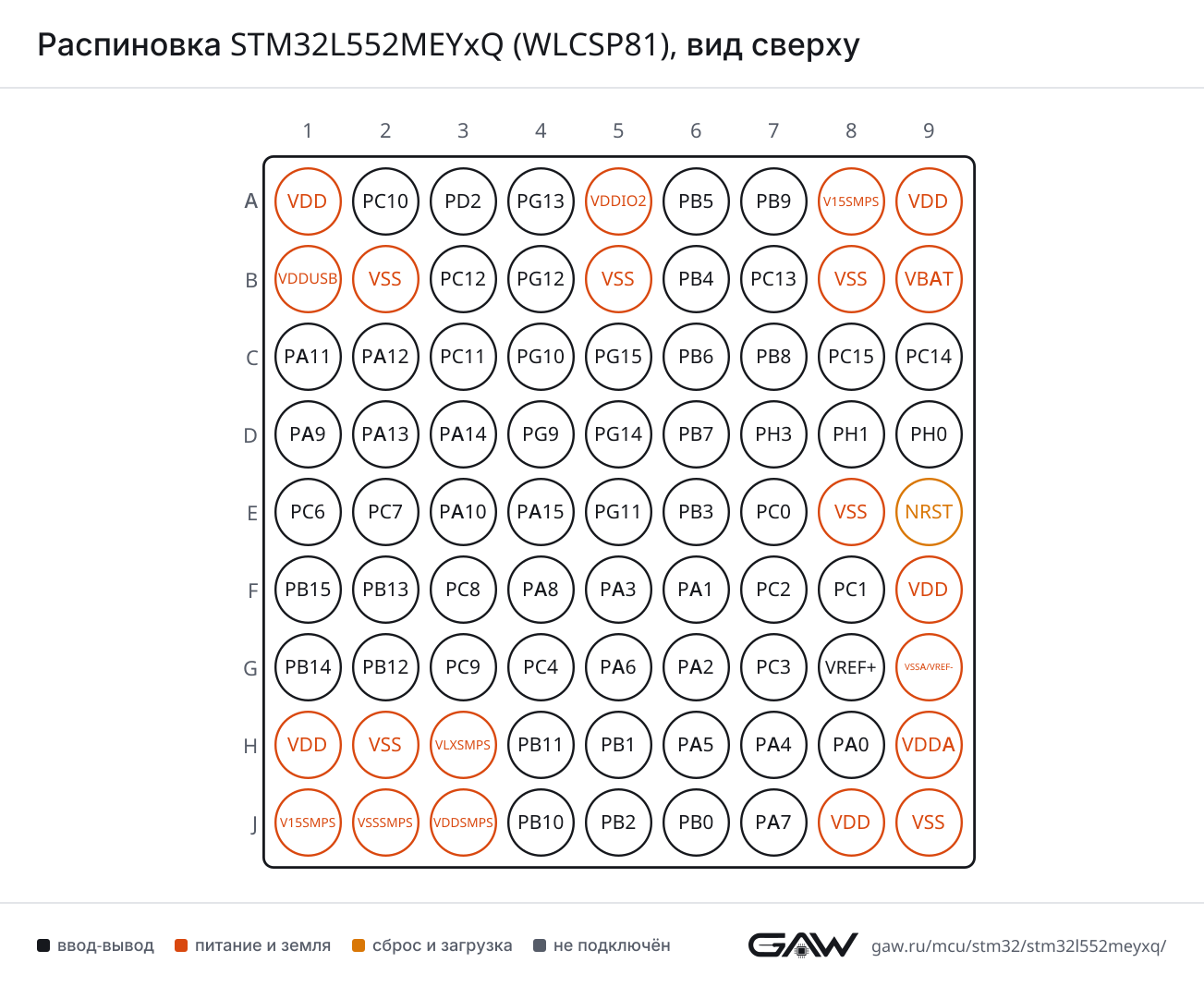

Расположение шариков STM32L552MEYxQ в корпусе WLCSP81, вид сверхуABCDEFGHJ123456789VDD — шарик A1VDDPC10 — шарик A2: DEBUG_TRACED1, LPTIM3_ETR, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PD2 — шарик A3: DEBUG_TRACED2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PG13 — шарик A4: I2C1_SDA, USART1_CKPG13VDDIO2 — шарик A5VDDIO2PB5 — шарик A6: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CKPB5PB9 — шарик A7: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9V15SMPS — шарик A8V15SMPSVDD — шарик A9VDDVDDUSB — шарик B1VDDUSBVSS — шарик B2VSSPC12 — шарик B3: DEBUG_TRACED3, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PG12 — шарик B4: LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12VSS — шарик B5VSSPB4 (NJTRST) — шарик B6: COMP2_INP, DEBUG_NJTRST, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PC13 — шарик B7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13VSS — шарик B8VSSVBAT — шарик B9VBATPA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PA12 — шарик C2: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PC11 — шарик C3: ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1, OCTOSPI1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RXPC11PG10 — шарик C4: LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PG15 — шарик C5: ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA, LPTIM1_OUTPG15PB6 — шарик C6: COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PB8 — шарик C7: DFSDM1_CKOUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8PC15-OSC32_OUT — шарик C8: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C9: RCC_OSC32_INPC14PA9 — шарик D1: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA13 (JTMS/SWDIO) — шарик D2: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA14 (JTCK/SWCLK) — шарик D3: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_BPA14PG9 — шарик D4: DAC1_EXTI9, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PG14 — шарик D5: I2C1_SCLPG14PB7 — шарик D6: COMP2_INM, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PH3-BOOT0 — шарик D7PH3PH1-OSC_OUT — шарик D8: RCC_OSC_OUTPH1PH0-OSC_IN — шарик D9: RCC_OSC_INPH0PC6 — шарик E1: DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PC7 — шарик E2: DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PA10 — шарик E3: CRS_SYNC, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA15 (JTDI) — шарик E4: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTSPA15PG11 — шарик E5: ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2, OCTOSPI1_IO5, SAI2_MCLK_A, SPI3_MOSI, TIM15_CH2, USART1_CTS, USART1_NSSPG11PB3 (JTDO/TRACESWO) — шарик E6: COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PC0 — шарик E7: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SAI2_FS_A, SDMMC1_D5PC0VSS — шарик E8VSSNRST — шарик E9NRSTPB15 — шарик F1: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC2PB15PB13 — шарик F2: DFSDM1_CKIN1, I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, UCPD1_FRSTX2, USART3_CTS, USART3_NSSPB13PC8 — шарик F3: SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PA8 — шарик F4: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CKPA8PA3 — шарик F5: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA1 — шарик F6: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPI1_DQS, OPAMP1_VINM, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PC2 — шарик F7: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PC1 — шарик F8: ADC1_IN2, ADC2_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1VDD — шарик F9VDDPB14 — шарик G1: DFSDM1_DATIN2, I2C2_SDA, LPTIM3_ETR, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTSPB14PB12 — шарик G2: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PC9 — шарик G3: DAC1_EXTI9, DEBUG_TRACED0, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOEPC9PC4 — шарик G4: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7, USART3_TXPC4PA6 — шарик G5: ADC1_IN11, ADC2_IN11, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PA2 — шарик G6: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TXPA2PC3 — шарик G7: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_OUT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3VREF+ — шарик G8: VREFBUF_OUTVREF+VSSA/VREF- — шарик G9VSSA/VREF-VDD — шарик H1VDDVSS — шарик H2VSSVLXSMPS — шарик H3VLXSMPSPB11 — шарик H4: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, TIM2_CH4, USART3_RXPB11PB1 — шарик H5: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PA5 — шарик H6: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PA4 — шарик H7: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, OCTOSPI1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA0 — шарик H8: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0VDDA — шарик H9VDDAV15SMPS — шарик J1V15SMPSVSSSMPS — шарик J2VSSSMPSVDDSMPS — шарик J3VDDSMPSPB10 — шарик J4: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_OUT, LPUART1_RX, OCTOSPI1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB2 — шарик J5: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPI1_DQS, RTC_OUT2, UCPD1_FRSTX1PB2PB0 — шарик J6: ADC1_IN15, ADC2_IN15, COMP1_OUT, OCTOSPI1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA7 — шарик J7: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPI1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7VDD — шарик J8VDDVSS — шарик J9VSSWLCSP81, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L552MEYxQ (WLCSP81), вид сверхуРаспиновка WLCSP81 картинкой
PNG, 1303 × 1068 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPG13 (A4, AF7), PB5 (A6, AF7), PA8 (F4, AF7)
CTSPB4 (NJTRST) (B6, AF7), PA11 (C1, AF7), PG11 (E5, AF7)
DEPG12 (B4, AF7), PA12 (C2, AF7), PB3 (JTDO/TRACESWO) (E6, AF7)
NSSPB4 (NJTRST) (B6, AF7), PA11 (C1, AF7), PG11 (E5, AF7)
RTSPG12 (B4, AF7), PA12 (C2, AF7), PB3 (JTDO/TRACESWO) (E6, AF7)
RXPG10 (C4, AF7), PB7 (D6, AF7), PA10 (E3, AF7)
TXPB6 (C6, AF7), PA9 (D1, AF7), PG9 (D4, AF7)
USART2CKPA4 (H7, AF7)
CTSPA0 (H8, AF7)
DEPA1 (F6, AF7)
NSSPA0 (H8, AF7)
RTSPA1 (F6, AF7)
RXPA15 (JTDI) (E4, AF3), PA3 (F5, AF7)
TXPA2 (G6, AF7)
USART3CKPC12 (B3, AF7), PB12 (G2, AF7), PB0 (J6, AF7)
CTSPB13 (F2, AF7), PA6 (G5, AF7)
DEPD2 (A3, AF7), PA15 (JTDI) (E4, AF7), PB14 (G1, AF7), PB1 (H5, AF7)
NSSPB13 (F2, AF7), PA6 (G5, AF7)
RTSPD2 (A3, AF7), PA15 (JTDI) (E4, AF7), PB14 (G1, AF7), PB1 (H5, AF7)
RXPC11 (C3, AF7), PB11 (H4, AF7)
TXPC10 (A2, AF7), PC4 (G4, AF7), PB10 (J4, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D6)
DEPA15 (JTDI) (E4, AF8)
RTSPA15 (JTDI) (E4, AF8)
RXPC11 (C3, AF8), PA1 (F6, AF8)
TXPC10 (A2, AF8), PA0 (H8, AF8)
UART5CTSPB5 (A6)
DEPB4 (NJTRST) (B6, AF8)
RTSPB4 (NJTRST) (B6, AF8)
RXPD2 (A3, AF8)
TXPC12 (B3, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (F2, AF8), PA6 (G5, AF8)
DEPB12 (G2, AF8), PB1 (H5, AF8)
RTSPB12 (G2, AF8), PB1 (H5, AF8)
RXPC0 (E7, AF8), PA3 (F5, AF8), PB10 (J4, AF8)
TXPC1 (F8, AF8), PA2 (G6, AF8), PB11 (H4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B6, AF5), PA11 (C1, AF5), PA6 (G5, AF5)
MOSIPB5 (A6, AF5), PA12 (C2, AF5), PA7 (J7, AF5)
NSSPA15 (JTDI) (E4, AF5), PA4 (H7, AF5), PB0 (J6, AF5)
SCKPB3 (JTDO/TRACESWO) (E6, AF5), PA1 (F6, AF5), PA5 (H6, AF5)
SPI2MISOPC2 (F7, AF5), PB14 (G1, AF5)
MOSIPB15 (F1, AF5), PC1 (F8, AF3), PC3 (G7, AF5)
NSSPB9 (A7, AF5), PB12 (G2, AF5)
SCKPA9 (D1, AF3), PB13 (F2, AF5), PB10 (J4, AF5)
SPI3MISOPB4 (NJTRST) (B6, AF6), PC11 (C3, AF6), PG10 (C4, AF6)
MOSIPB5 (A6, AF6), PC12 (B3, AF6), PG11 (E5, AF6)
NSSPG12 (B4, AF6), PA15 (JTDI) (E4, AF6), PA4 (H7, AF6)
SCKPC10 (A2, AF6), PG9 (D4, AF6), PB3 (JTDO/TRACESWO) (E6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (C6, AF4), PB8 (C7, AF4), PG14 (D5, AF4)
SDAPG13 (A4, AF4), PB9 (A7, AF4), PB7 (D6, AF4)
SMBAPB5 (A6, AF4), PG15 (C5, AF4), PA14 (JTCK/SWCLK) (D3, AF4), PA1 (F6, AF4)
I2C2SCLPB13 (F2, AF4), PB10 (J4, AF4)
SDAPB14 (G1, AF4), PB11 (H4, AF4)
SMBAPB12 (G2, AF4)
I2C3SCLPC0 (E7, AF4), PA7 (J7, AF4)
SDAPB4 (NJTRST) (B6, AF4), PC1 (F8, AF4)
SMBAPB2 (J5, AF4)
I2C4SCLPB6 (C6, AF5), PB10 (J4, AF3)
SDAPB7 (D6, AF5), PB11 (H4, AF3)
SMBAPA14 (JTCK/SWCLK) (D3, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (C1, AF9), PB8 (C7, AF9)
TXPB9 (A7, AF9), PA12 (C2, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1, AF10)
DPPA12 (C2, AF10)
NOEPA13 (JTMS/SWDIO) (D2, AF10), PC9 (G3, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (E4)
CC2PB15 (F1)
DBCC1PB5 (A6)
DBCC2PB14 (G1)
FRSTX1PA2 (G6, AF11), PB2 (J5, AF11)
FRSTX2PC11 (C3, AF11), PB13 (F2, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (A7, AF8)
CKPC12 (B3, AF12)
CKINPB8 (C7, AF8)
CMDPD2 (A3, AF12)
D0PC8 (F3, AF12)
D0DIRPC6 (E1, AF8)
D1PC9 (G3, AF12)
D2PC10 (A2, AF12)
D3PC11 (C3, AF12)
D4PB8 (C7, AF12)
D5PB9 (A7, AF12), PC0 (E7, AF12)
D6PC6 (E1, AF12)
D7PC7 (E2, AF12)
D123DIRPC7 (E2, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (F5, AF10), PB10 (J4, AF10)
DQSPA1 (F6, AF10), PB2 (J5, AF10)
IO0PB1 (H5, AF10)
IO1PB0 (J6, AF10)
IO2PA7 (J7, AF10)
IO3PA6 (G5, AF10)
IO4PC1 (F8, AF10)
IO5PG11 (E5, AF3), PC2 (F7, AF10)
IO6PC3 (G7, AF10)
IO7PC0 (E7, AF3), PC4 (G4, AF10)
NCLKPB5 (A6, AF3), PB12 (G2, AF10)
NCSPC11 (C3, AF5), PA2 (G6, AF10), PB11 (H4, AF10), PA4 (H7, AF3)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (C7, AF3), PA3 (F5, AF3)
CK2PA8 (F4, AF3)
D1PA10 (E3, AF3), PC3 (G7, AF3)
D2PB9 (A7, AF3)
EXTCLKPA0 (H8, AF13), PB0 (J6, AF13)
FS_APB9 (A7, AF13), PA9 (D1, AF13)
FS_BPB6 (C6, AF13), PA14 (JTCK/SWCLK) (D3, AF13), PA4 (H7, AF13)
MCLK_APB8 (C7, AF13), PA3 (F5, AF13)
MCLK_BPB4 (NJTRST) (B6, AF13)
SCK_APA8 (F4, AF13), PB10 (J4, AF13)
SCK_BPB3 (JTDO/TRACESWO) (E6, AF13)
SD_APA10 (E3, AF13), PC1 (F8, AF13), PC3 (G7, AF13)
SD_BPB5 (A6, AF13), PA13 (JTMS/SWDIO) (D2, AF13)
SAI2EXTCLKPC9 (G3, AF13), PA2 (G6, AF13)
FS_APG10 (C4, AF13), PC0 (E7, AF13), PB12 (G2, AF13)
FS_BPA15 (JTDI) (E4, AF13)
MCLK_APC6 (E1, AF13), PG11 (E5, AF13), PB14 (G1, AF13)
MCLK_BPC11 (C3, AF13), PC7 (E2, AF13)
SCK_APG9 (D4, AF13), PB13 (F2, AF13)
SCK_BPC10 (A2, AF13)
SD_APG12 (B4, AF13), PB15 (F1, AF13)
SD_BPC12 (B3, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1), PC11 (C3), PG11 (E5), PB11 (H4)
EXTI15PG15 (C5), PC15-OSC32_OUT (C8), PA15 (JTDI) (E4), PB15 (F1)
IN1PC0 (E7)
IN2PC1 (F8)
IN3PC2 (F7)
IN4PC3 (G7)
IN5PA0 (H8)
IN6PA1 (F6)
IN7PA2 (G6)
IN8PA3 (F5)
IN9PA4 (H7)
IN10PA5 (H6)
IN11PA6 (G5)
IN12PA7 (J7)
IN13PC4 (G4)
IN15PB0 (J6)
IN16PB1 (H5)
ADC2EXTI11PA11 (C1), PC11 (C3), PG11 (E5), PB11 (H4)
EXTI15PG15 (C5), PC15-OSC32_OUT (C8), PA15 (JTDI) (E4), PB15 (F1)
IN1PC0 (E7)
IN2PC1 (F8)
IN3PC2 (F7)
IN4PC3 (G7)
IN5PA0 (H8)
IN6PA1 (F6)
IN7PA2 (G6)
IN8PA3 (F5)
IN9PA4 (H7)
IN10PA5 (H6)
IN11PA6 (G5)
IN12PA7 (J7)
IN13PC4 (G4)
IN15PB0 (J6)
IN16PB1 (H5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A7), PA9 (D1), PG9 (D4), PC9 (G3)
OUT1PA4 (H7)
OUT2PA5 (H6)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (G4), PB1 (H5)
INPPA2 (G6), PB2 (J5)
OUTPB10 (J4, AF12), PB0 (J6, AF12)
COMP2INMPB7 (D6), PB3 (JTDO/TRACESWO) (E6)
INPPB4 (NJTRST) (B6), PB6 (C6)
OUTPB5 (A6, AF12), PB11 (H4, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (F6)
VINPPA0 (H8)
VOUTPA3 (F5)
OPAMP2VINMPA7 (J7)
VINPPA6 (G5)
VOUTPB0 (J6)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (G8)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (G2, AF3), PA6 (G5, AF12)
BKIN2PA11 (C1, AF12)
CH1PA8 (F4, AF1)
CH1NPB13 (F2, AF1), PA7 (J7, AF1)
CH2PA9 (D1, AF1)
CH2NPB14 (G1, AF1), PB0 (J6, AF1)
CH3PA10 (E3, AF1)
CH3NPB15 (F1, AF1), PB1 (H5, AF1)
CH4PA11 (C1, AF1)
ETRPA12 (C2, AF1)
TIM2CH1PA15 (JTDI) (E4, AF1), PA5 (H6, AF1), PA0 (H8, AF1)
CH2PB3 (JTDO/TRACESWO) (E6, AF1), PA1 (F6, AF1)
CH3PA2 (G6, AF1), PB10 (J4, AF1)
CH4PA3 (F5, AF1), PB11 (H4, AF1)
ETRPA15 (JTDI) (E4, AF2), PA5 (H6, AF2), PA0 (H8, AF14)
TIM3CH1PB4 (NJTRST) (B6, AF2), PC6 (E1, AF2), PA6 (G5, AF2)
CH2PB5 (A6, AF2), PC7 (E2, AF2), PA7 (J7, AF2)
CH3PC8 (F3, AF2), PB0 (J6, AF2)
CH4PC9 (G3, AF2), PB1 (H5, AF2)
ETRPD2 (A3, AF2)
TIM4CH1PB6 (C6, AF2)
CH2PB7 (D6, AF2)
CH3PB8 (C7, AF2)
CH4PB9 (A7, AF2)
TIM5CH1PA0 (H8, AF2)
CH2PA1 (F6, AF2)
CH3PA2 (G6, AF2)
CH4PA3 (F5, AF2)
TIM8BKINPB7 (D6, AF13), PA6 (G5, AF13)
BKIN2PB6 (C6, AF12), PC9 (G3, AF14)
CH1PC6 (E1, AF3)
CH1NPA5 (H6, AF3), PA7 (J7, AF3)
CH2PC7 (E2, AF3)
CH2NPB14 (G1, AF3), PB0 (J6, AF3)
CH3PC8 (F3, AF3)
CH3NPB15 (F1, AF3), PB1 (H5, AF3)
CH4PC9 (G3, AF3)
ETRPA0 (H8, AF3)
TIM15BKINPA9 (D1, AF14), PB12 (G2, AF14)
CH1PG10 (C4, AF14), PB14 (G1, AF14), PA2 (G6, AF14)
CH1NPG9 (D4, AF14), PB13 (F2, AF14), PA1 (F6, AF14)
CH2PG11 (E5, AF14), PB15 (F1, AF14), PA3 (F5, AF14)
TIM16BKINPB5 (A6, AF14)
CH1PB8 (C7, AF14), PA6 (G5, AF14)
CH1NPB6 (C6, AF14)
TIM17BKINPB4 (NJTRST) (B6, AF14), PA10 (E3, AF14)
CH1PB9 (A7, AF14), PA7 (J7, AF14)
CH1NPB7 (D6, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPG12 (B4, AF1), PB6 (C6, AF1), PC3 (G7, AF1)
IN1PB5 (A6, AF1), PG10 (C4, AF1), PC0 (E7, AF1)
IN2PB7 (D6, AF1), PG11 (E5, AF1), PC2 (F7, AF1)
OUTPG15 (C5, AF1), PA14 (JTCK/SWCLK) (D3, AF1), PC1 (F8, AF1), PB2 (J5, AF1)
LPTIM2ETRPC3 (G7, AF14), PA5 (H6, AF14)
IN1PC0 (E7, AF14), PB1 (H5, AF14)
OUTPA8 (F4, AF14), PA4 (H7, AF14)
LPTIM3ETRPC10 (A2, AF2), PB14 (G1, AF2)
IN1PC11 (C3, AF2), PB13 (F2, AF2)
OUTPC3 (G7, AF2), PB10 (J4, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (B7)
OUT2PB2 (J5)
REFINPB15 (F1, AF0)
TSPC13 (B7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (G2, AF9)
G1_IO2PB13 (F2, AF9)
G1_IO3PB14 (G1, AF9)
G2_IO1PB4 (NJTRST) (B6, AF9)
G2_IO2PB5 (A6, AF9)
G2_IO3PB6 (C6, AF9)
G2_IO4PB7 (D6, AF9)
G3_IO2PC10 (A2, AF9)
G3_IO3PC11 (C3, AF9)
G3_IO4PC12 (B3, AF9)
G4_IO1PC6 (E1, AF9)
G4_IO2PC7 (E2, AF9)
G4_IO3PC8 (F3, AF9)
G4_IO4PC9 (G3, AF9)
SYNCPD2 (A3, AF9), PB10 (J4, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (J5, AF6)
CKIN1PB13 (F2, AF6)
CKIN2PB15 (F1, AF6)
CKIN3PC6 (E1, AF6)
CKOUTPB8 (C7, AF5), PC2 (F7, AF6)
DATIN0PB1 (H5, AF6)
DATIN1PB12 (G2, AF6)
DATIN2PB14 (G1, AF6)
DATIN3PC7 (E2, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (D3, AF0)
JTDIPA15 (JTDI) (E4, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (E6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (D2, AF0)
NJTRSTPB4 (NJTRST) (B6, AF0)
TRACED0PC1 (F8, AF0), PC9 (G3, AF0)
TRACED1PC10 (A2, AF0)
TRACED2PD2 (A3, AF0)
TRACED3PC12 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G6)
MCOPA8 (F4, AF0)
OSC_INPH0-OSC_IN (D9)
OSC_OUTPH1-OSC_OUT (D8)
OSC32_INPC14-OSC32_IN (C9)
OSC32_OUTPC15-OSC32_OUT (C8)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (H8)
PWR_WKUP2PC13 (B7)
PWR_WKUP4PA2 (G6)
TAMP_IN1PC13 (B7)
TAMP_IN2PA0 (H8)
TAMP_IN5PA1 (F6)
TAMP_OUT1PA0 (H8)
TAMP_OUT2PC13 (B7)
TAMP_OUT4PA1 (F6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 81 шарик корпуса WLCSP81 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PC10ввод-выводDEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
A3PD2ввод-выводDEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A4PG13ввод-выводI2C1_SDA (AF4), USART1_CK (AF7)
A5VDDIO2питание—
A6PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7)
A7PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
A8V15SMPSпитание—
A9VDDпитание—
B1VDDUSBпитание—
B2VSSпитание—
B3PC12ввод-выводDEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B4PG12ввод-выводLPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
B5VSSпитание—
B6PB4 (NJTRST)ввод-выводCOMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
B7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
B8VSSпитание—
B9VBATпитание—
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
C2PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
C3PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
C4PG10ввод-выводLPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
C5PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_OUT (AF1)
C6PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
C7PB8ввод-выводDFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C8PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C9PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D2PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
D3PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13)
D4PG9ввод-выводDAC1_EXTI9, SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
D5PG14ввод-выводI2C1_SCL (AF4)
D6PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7)
D7PH3-BOOT0ввод-вывод—
D8PH1-OSC_OUTввод-выводRCC_OSC_OUT
D9PH0-OSC_INввод-выводRCC_OSC_IN
E1PC6ввод-выводDFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
E2PC7ввод-выводDFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E3PA10ввод-выводCRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
E4PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
E5PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7)
E6PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
E7PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12)
E8VSSпитание—
E9NRSTсброс—
F1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
F2PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
F3PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
F4PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
F5PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
F6PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
F7PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
F8PC1ввод-выводADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
F9VDDпитание—
G1PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
G2PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
G3PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
G4PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
G5PA6ввод-выводADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
G6PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
G7PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
G8VREF+служебныйVREFBUF_OUT
G9VSSA/VREF-питание—
H1VDDпитание—
H2VSSпитание—
H3VLXSMPSпитание—
H4PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
H5PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
H6PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
H7PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
H8PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
H9VDDAпитание—
J1V15SMPSпитание—
J2VSSSMPSпитание—
J3VDDSMPSпитание—
J4PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
J5PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11)
J6PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
J7PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
J8VDDпитание—
J9VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V15SMPSA8, J1—
VBATB9резервное питание: часы реального времени и резервные регистры
VDDA1, A9, F9, H1, J8питание цифровой части и линий ввода-вывода
VDDAH9питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2A5питание отдельной группы линий ввода-вывода
VDDSMPSJ3—
VDDUSBB1питание приёмопередатчика USB
VLXSMPSH3—
VSSB2, B5, B8, E8, H2, J9общий провод (земля)
VSSA/VREF-G9общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSSMPSJ2—
NRSTE9сброс, активный уровень — низкий
VREF+G8верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L552MEYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L552MESTM32L552MEYxQ512 КБ256 КБ

Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP81, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L562MEYxQSTM32L5x281 из 81выводы совпадают полностьютолько у него: AES, PKA
STM32L552MEYxPSTM32L5x274 из 81A8: V15SMPS → VDD12; H3: VLXSMPS → PE15; H4: PB11 → PE14; J1: V15SMPS → VDD12; J2: VSSSMPS → PB11; J3: VDDSMPS → PB10; J4: PB10 → PE13
STM32L562MEYxPSTM32L5x274 из 81A8: V15SMPS → VDD12; H3: VLXSMPS → PE15; H4: PB11 → PE14; J1: V15SMPS → VDD12; J2: VSSSMPS → PB11; J3: VDDSMPS → PB10; J4: PB10 → PE13только у него: AES, PKA

Частые вопросы

На каких выводах USART1 у STM32L552MEYxQ?

В корпусе WLCSP81 сигнал USART1_TX выведен на PB6 (шарик C6, AF7) или PA9 (шарик D1, AF7) или PG9 (шарик D4, AF7), USART1_RX — на PG10 (шарик C4, AF7) или PB7 (шарик D6, AF7) или PA10 (шарик E3, AF7).

Где у STM32L552MEYxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик D2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик D3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L552MEYxQ?

I2C1_SCL — PB6 (шарик C6, AF4) или PB8 (шарик C7, AF4) или PG14 (шарик D5, AF4), I2C1_SDA — PG13 (шарик A4, AF4) или PB9 (шарик A7, AF4) или PB7 (шарик D6, AF4).

Сколько выводов ввода-вывода у STM32L552MEYxQ в корпусе WLCSP81?

58 из 81. Ещё 21 вывод занят питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L552MEYxQ?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
