STM32L562MEYxP в корпусе WLCSP81: распиновка
STM32L562MEYxP — микроконтроллер STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус WLCSP81 — 81 шарик, из них 61 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 110 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 256 КБ
- Корпус
- WLCSP81, 81 шарик
- Линий ввода-вывода
- 61
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

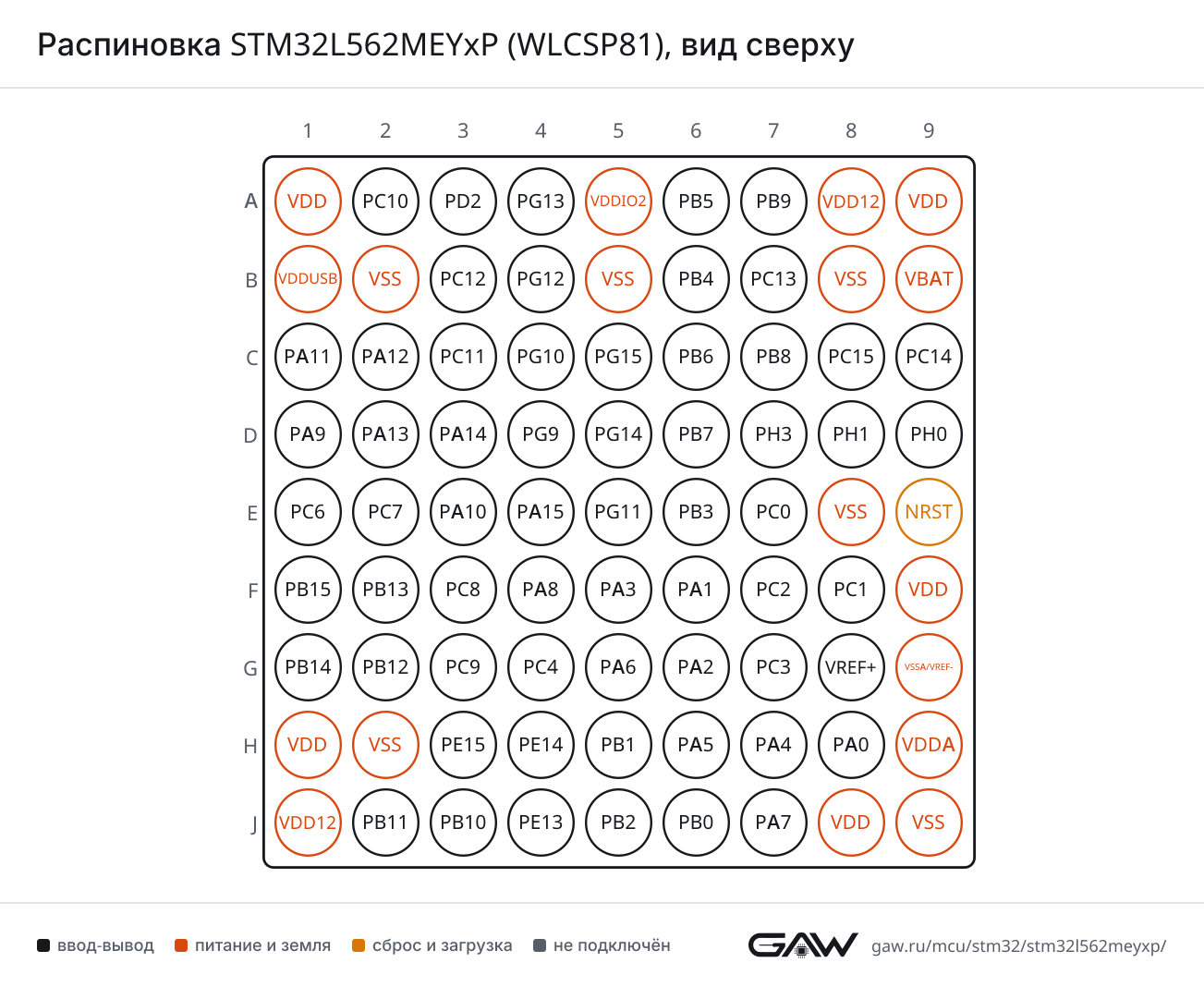

Схема корпуса WLCSP81
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PG13 (A4, AF7), PB5 (A6, AF7), PA8 (F4, AF7) |
| CTS | PB4 (NJTRST) (B6, AF7), PA11 (C1, AF7), PG11 (E5, AF7) | |
| DE | PG12 (B4, AF7), PA12 (C2, AF7), PB3 (JTDO/TRACESWO) (E6, AF7) | |
| NSS | PB4 (NJTRST) (B6, AF7), PA11 (C1, AF7), PG11 (E5, AF7) | |
| RTS | PG12 (B4, AF7), PA12 (C2, AF7), PB3 (JTDO/TRACESWO) (E6, AF7) | |
| RX | PG10 (C4, AF7), PB7 (D6, AF7), PA10 (E3, AF7) | |
| TX | PB6 (C6, AF7), PA9 (D1, AF7), PG9 (D4, AF7) | |
| USART2 | CK | PA4 (H7, AF7) |
| CTS | PA0 (H8, AF7) | |
| DE | PA1 (F6, AF7) | |
| NSS | PA0 (H8, AF7) | |
| RTS | PA1 (F6, AF7) | |
| RX | PA15 (JTDI) (E4, AF3), PA3 (F5, AF7) | |
| TX | PA2 (G6, AF7) | |
| USART3 | CK | PC12 (B3, AF7), PB12 (G2, AF7), PB0 (J6, AF7) |
| CTS | PB13 (F2, AF7), PA6 (G5, AF7) | |
| DE | PD2 (A3, AF7), PA15 (JTDI) (E4, AF7), PB14 (G1, AF7), PB1 (H5, AF7) | |
| NSS | PB13 (F2, AF7), PA6 (G5, AF7) | |
| RTS | PD2 (A3, AF7), PA15 (JTDI) (E4, AF7), PB14 (G1, AF7), PB1 (H5, AF7) | |
| RX | PC11 (C3, AF7), PB11 (J2, AF7) | |
| TX | PC10 (A2, AF7), PC4 (G4, AF7), PB10 (J3, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D6) |
| DE | PA15 (JTDI) (E4, AF8) | |
| RTS | PA15 (JTDI) (E4, AF8) | |
| RX | PC11 (C3, AF8), PA1 (F6, AF8) | |
| TX | PC10 (A2, AF8), PA0 (H8, AF8) | |
| UART5 | CTS | PB5 (A6) |
| DE | PB4 (NJTRST) (B6, AF8) | |
| RTS | PB4 (NJTRST) (B6, AF8) | |
| RX | PD2 (A3, AF8) | |
| TX | PC12 (B3, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (F2, AF8), PA6 (G5, AF8) |
| DE | PB12 (G2, AF8), PB1 (H5, AF8) | |
| RTS | PB12 (G2, AF8), PB1 (H5, AF8) | |
| RX | PC0 (E7, AF8), PA3 (F5, AF8), PB10 (J3, AF8) | |
| TX | PC1 (F8, AF8), PA2 (G6, AF8), PB11 (J2, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (B6, AF5), PA11 (C1, AF5), PA6 (G5, AF5), PE14 (H4, AF5) |
| MOSI | PB5 (A6, AF5), PA12 (C2, AF5), PE15 (H3, AF5), PA7 (J7, AF5) | |
| NSS | PA15 (JTDI) (E4, AF5), PA4 (H7, AF5), PB0 (J6, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (E6, AF5), PA1 (F6, AF5), PA5 (H6, AF5), PE13 (J4, AF5) | |
| SPI2 | MISO | PC2 (F7, AF5), PB14 (G1, AF5) |
| MOSI | PB15 (F1, AF5), PC1 (F8, AF3), PC3 (G7, AF5) | |
| NSS | PB9 (A7, AF5), PB12 (G2, AF5) | |
| SCK | PA9 (D1, AF3), PB13 (F2, AF5), PB10 (J3, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (B6, AF6), PC11 (C3, AF6), PG10 (C4, AF6) |
| MOSI | PB5 (A6, AF6), PC12 (B3, AF6), PG11 (E5, AF6) | |
| NSS | PG12 (B4, AF6), PA15 (JTDI) (E4, AF6), PA4 (H7, AF6) | |
| SCK | PC10 (A2, AF6), PG9 (D4, AF6), PB3 (JTDO/TRACESWO) (E6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (C6, AF4), PB8 (C7, AF4), PG14 (D5, AF4) |
| SDA | PG13 (A4, AF4), PB9 (A7, AF4), PB7 (D6, AF4) | |
| SMBA | PB5 (A6, AF4), PG15 (C5, AF4), PA14 (JTCK/SWCLK) (D3, AF4), PA1 (F6, AF4) | |
| I2C2 | SCL | PB13 (F2, AF4), PB10 (J3, AF4) |
| SDA | PB14 (G1, AF4), PB11 (J2, AF4) | |
| SMBA | PB12 (G2, AF4) | |
| I2C3 | SCL | PC0 (E7, AF4), PA7 (J7, AF4) |
| SDA | PB4 (NJTRST) (B6, AF4), PC1 (F8, AF4) | |
| SMBA | PB2 (J5, AF4) | |
| I2C4 | SCL | PB6 (C6, AF5), PB10 (J3, AF3) |
| SDA | PB7 (D6, AF5), PB11 (J2, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (D3, AF5) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (C1, AF9), PB8 (C7, AF9) |
| TX | PB9 (A7, AF9), PA12 (C2, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C1, AF10) |
| DP | PA12 (C2, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (D2, AF10), PC9 (G3, AF10) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA15 (JTDI) (E4) |
| CC2 | PB15 (F1) | |
| DBCC1 | PB5 (A6) | |
| DBCC2 | PB14 (G1) | |
| FRSTX1 | PA2 (G6, AF11), PB2 (J5, AF11) | |
| FRSTX2 | PC11 (C3, AF11), PB13 (F2, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (A7, AF8) |
| CK | PC12 (B3, AF12) | |
| CKIN | PB8 (C7, AF8) | |
| CMD | PD2 (A3, AF12) | |
| D0 | PC8 (F3, AF12) | |
| D0DIR | PC6 (E1, AF8) | |
| D1 | PC9 (G3, AF12) | |
| D2 | PC10 (A2, AF12) | |
| D3 | PC11 (C3, AF12) | |
| D4 | PB8 (C7, AF12) | |
| D5 | PB9 (A7, AF12), PC0 (E7, AF12) | |
| D6 | PC6 (E1, AF12) | |
| D7 | PC7 (E2, AF12) | |
| D123DIR | PC7 (E2, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (F5, AF10), PB10 (J3, AF10) |
| DQS | PA1 (F6, AF10), PB2 (J5, AF10) | |
| IO0 | PB1 (H5, AF10) | |
| IO1 | PE13 (J4, AF10), PB0 (J6, AF10) | |
| IO2 | PE14 (H4, AF10), PA7 (J7, AF10) | |
| IO3 | PA6 (G5, AF10), PE15 (H3, AF10) | |
| IO4 | PC1 (F8, AF10) | |
| IO5 | PG11 (E5, AF3), PC2 (F7, AF10) | |
| IO6 | PC3 (G7, AF10) | |
| IO7 | PC0 (E7, AF3), PC4 (G4, AF10) | |
| NCLK | PB5 (A6, AF3), PB12 (G2, AF10) | |
| NCS | PC11 (C3, AF5), PA2 (G6, AF10), PA4 (H7, AF3), PB11 (J2, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (C7, AF3), PA3 (F5, AF3) |
| CK2 | PA8 (F4, AF3) | |
| D1 | PA10 (E3, AF3), PC3 (G7, AF3) | |
| D2 | PB9 (A7, AF3) | |
| EXTCLK | PA0 (H8, AF13), PB0 (J6, AF13) | |
| FS_A | PB9 (A7, AF13), PA9 (D1, AF13) | |
| FS_B | PB6 (C6, AF13), PA14 (JTCK/SWCLK) (D3, AF13), PA4 (H7, AF13) | |
| MCLK_A | PB8 (C7, AF13), PA3 (F5, AF13) | |
| MCLK_B | PB4 (NJTRST) (B6, AF13) | |
| SCK_A | PA8 (F4, AF13), PB10 (J3, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (E6, AF13) | |
| SD_A | PA10 (E3, AF13), PC1 (F8, AF13), PC3 (G7, AF13) | |
| SD_B | PB5 (A6, AF13), PA13 (JTMS/SWDIO) (D2, AF13) | |
| SAI2 | EXTCLK | PC9 (G3, AF13), PA2 (G6, AF13) |
| FS_A | PG10 (C4, AF13), PC0 (E7, AF13), PB12 (G2, AF13) | |
| FS_B | PA15 (JTDI) (E4, AF13) | |
| MCLK_A | PC6 (E1, AF13), PG11 (E5, AF13), PB14 (G1, AF13) | |
| MCLK_B | PC11 (C3, AF13), PC7 (E2, AF13) | |
| SCK_A | PG9 (D4, AF13), PB13 (F2, AF13) | |
| SCK_B | PC10 (A2, AF13) | |
| SD_A | PG12 (B4, AF13), PB15 (F1, AF13) | |
| SD_B | PC12 (B3, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C1), PC11 (C3), PG11 (E5), PB11 (J2) |
| EXTI15 | PG15 (C5), PC15-OSC32_OUT (C8), PA15 (JTDI) (E4), PB15 (F1), PE15 (H3) | |
| IN1 | PC0 (E7) | |
| IN2 | PC1 (F8) | |
| IN3 | PC2 (F7) | |
| IN4 | PC3 (G7) | |
| IN5 | PA0 (H8) | |
| IN6 | PA1 (F6) | |
| IN7 | PA2 (G6) | |
| IN8 | PA3 (F5) | |
| IN9 | PA4 (H7) | |
| IN10 | PA5 (H6) | |
| IN11 | PA6 (G5) | |
| IN12 | PA7 (J7) | |
| IN13 | PC4 (G4) | |
| IN15 | PB0 (J6) | |
| IN16 | PB1 (H5) | |
| ADC2 | EXTI11 | PA11 (C1), PC11 (C3), PG11 (E5), PB11 (J2) |
| EXTI15 | PG15 (C5), PC15-OSC32_OUT (C8), PA15 (JTDI) (E4), PB15 (F1), PE15 (H3) | |
| IN1 | PC0 (E7) | |
| IN2 | PC1 (F8) | |
| IN3 | PC2 (F7) | |
| IN4 | PC3 (G7) | |
| IN5 | PA0 (H8) | |
| IN6 | PA1 (F6) | |
| IN7 | PA2 (G6) | |
| IN8 | PA3 (F5) | |
| IN9 | PA4 (H7) | |
| IN10 | PA5 (H6) | |
| IN11 | PA6 (G5) | |
| IN12 | PA7 (J7) | |
| IN13 | PC4 (G4) | |
| IN15 | PB0 (J6) | |
| IN16 | PB1 (H5) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A7), PA9 (D1), PG9 (D4), PC9 (G3) |
| OUT1 | PA4 (H7) | |
| OUT2 | PA5 (H6) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (G4), PB1 (H5) |
| INP | PA2 (G6), PB2 (J5) | |
| OUT | PB10 (J3, AF12), PB0 (J6, AF12) | |
| COMP2 | INM | PB7 (D6), PB3 (JTDO/TRACESWO) (E6) |
| INP | PB4 (NJTRST) (B6), PB6 (C6) | |
| OUT | PB5 (A6, AF12), PB11 (J2, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (F6) |
| VINP | PA0 (H8) | |
| VOUT | PA3 (F5) | |
| OPAMP2 | VINM | PA7 (J7) |
| VINP | PA6 (G5) | |
| VOUT | PB0 (J6) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (G8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (G2, AF3), PA6 (G5, AF12), PE15 (H3, AF3) |
| BKIN2 | PA11 (C1, AF12), PE14 (H4, AF3) | |
| CH1 | PA8 (F4, AF1) | |
| CH1N | PB13 (F2, AF1), PA7 (J7, AF1) | |
| CH2 | PA9 (D1, AF1) | |
| CH2N | PB14 (G1, AF1), PB0 (J6, AF1) | |
| CH3 | PA10 (E3, AF1), PE13 (J4, AF1) | |
| CH3N | PB15 (F1, AF1), PB1 (H5, AF1) | |
| CH4 | PA11 (C1, AF1), PE14 (H4, AF1) | |
| ETR | PA12 (C2, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (E4, AF1), PA5 (H6, AF1), PA0 (H8, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (E6, AF1), PA1 (F6, AF1) | |
| CH3 | PA2 (G6, AF1), PB10 (J3, AF1) | |
| CH4 | PA3 (F5, AF1), PB11 (J2, AF1) | |
| ETR | PA15 (JTDI) (E4, AF2), PA5 (H6, AF2), PA0 (H8, AF14) | |
| TIM3 | CH1 | PB4 (NJTRST) (B6, AF2), PC6 (E1, AF2), PA6 (G5, AF2) |
| CH2 | PB5 (A6, AF2), PC7 (E2, AF2), PA7 (J7, AF2) | |
| CH3 | PC8 (F3, AF2), PB0 (J6, AF2) | |
| CH4 | PC9 (G3, AF2), PB1 (H5, AF2) | |
| ETR | PD2 (A3, AF2) | |
| TIM4 | CH1 | PB6 (C6, AF2) |
| CH2 | PB7 (D6, AF2) | |
| CH3 | PB8 (C7, AF2) | |
| CH4 | PB9 (A7, AF2) | |
| TIM5 | CH1 | PA0 (H8, AF2) |
| CH2 | PA1 (F6, AF2) | |
| CH3 | PA2 (G6, AF2) | |
| CH4 | PA3 (F5, AF2) | |
| TIM8 | BKIN | PB7 (D6, AF13), PA6 (G5, AF13) |
| BKIN2 | PB6 (C6, AF12), PC9 (G3, AF14) | |
| CH1 | PC6 (E1, AF3) | |
| CH1N | PA5 (H6, AF3), PA7 (J7, AF3) | |
| CH2 | PC7 (E2, AF3) | |
| CH2N | PB14 (G1, AF3), PB0 (J6, AF3) | |
| CH3 | PC8 (F3, AF3) | |
| CH3N | PB15 (F1, AF3), PB1 (H5, AF3) | |
| CH4 | PC9 (G3, AF3) | |
| ETR | PA0 (H8, AF3) | |
| TIM15 | BKIN | PA9 (D1, AF14), PB12 (G2, AF14) |
| CH1 | PG10 (C4, AF14), PB14 (G1, AF14), PA2 (G6, AF14) | |
| CH1N | PG9 (D4, AF14), PB13 (F2, AF14), PA1 (F6, AF14) | |
| CH2 | PG11 (E5, AF14), PB15 (F1, AF14), PA3 (F5, AF14) | |
| TIM16 | BKIN | PB5 (A6, AF14) |
| CH1 | PB8 (C7, AF14), PA6 (G5, AF14) | |
| CH1N | PB6 (C6, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (B6, AF14), PA10 (E3, AF14) |
| CH1 | PB9 (A7, AF14), PA7 (J7, AF14) | |
| CH1N | PB7 (D6, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PG12 (B4, AF1), PB6 (C6, AF1), PC3 (G7, AF1) |
| IN1 | PB5 (A6, AF1), PG10 (C4, AF1), PC0 (E7, AF1) | |
| IN2 | PB7 (D6, AF1), PG11 (E5, AF1), PC2 (F7, AF1) | |
| OUT | PG15 (C5, AF1), PA14 (JTCK/SWCLK) (D3, AF1), PC1 (F8, AF1), PB2 (J5, AF1) | |
| LPTIM2 | ETR | PC3 (G7, AF14), PA5 (H6, AF14) |
| IN1 | PC0 (E7, AF14), PB1 (H5, AF14) | |
| OUT | PA8 (F4, AF14), PA4 (H7, AF14) | |
| LPTIM3 | ETR | PC10 (A2, AF2), PB14 (G1, AF2) |
| IN1 | PC11 (C3, AF2), PB13 (F2, AF2) | |
| OUT | PC3 (G7, AF2), PB10 (J3, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (B7) |
| OUT2 | PB2 (J5) | |
| REFIN | PB15 (F1, AF0) | |
| TS | PC13 (B7) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (G2, AF9) |
| G1_IO2 | PB13 (F2, AF9) | |
| G1_IO3 | PB14 (G1, AF9) | |
| G2_IO1 | PB4 (NJTRST) (B6, AF9) | |
| G2_IO2 | PB5 (A6, AF9) | |
| G2_IO3 | PB6 (C6, AF9) | |
| G2_IO4 | PB7 (D6, AF9) | |
| G3_IO2 | PC10 (A2, AF9) | |
| G3_IO3 | PC11 (C3, AF9) | |
| G3_IO4 | PC12 (B3, AF9) | |
| G4_IO1 | PC6 (E1, AF9) | |
| G4_IO2 | PC7 (E2, AF9) | |
| G4_IO3 | PC8 (F3, AF9) | |
| G4_IO4 | PC9 (G3, AF9) | |
| G5_IO4 | PE13 (J4, AF9) | |
| SYNC | PD2 (A3, AF9), PB10 (J3, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PB2 (J5, AF6) |
| CKIN1 | PB13 (F2, AF6) | |
| CKIN2 | PB15 (F1, AF6) | |
| CKIN3 | PC6 (E1, AF6) | |
| CKOUT | PB8 (C7, AF5), PC2 (F7, AF6) | |
| DATIN0 | PB1 (H5, AF6) | |
| DATIN1 | PB12 (G2, AF6) | |
| DATIN2 | PB14 (G1, AF6) | |
| DATIN3 | PC7 (E2, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (D3, AF0) |
| JTDI | PA15 (JTDI) (E4, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (E6, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (D2, AF0) | |
| NJTRST | PB4 (NJTRST) (B6, AF0) | |
| TRACED0 | PC1 (F8, AF0), PC9 (G3, AF0) | |
| TRACED1 | PC10 (A2, AF0) | |
| TRACED2 | PD2 (A3, AF0) | |
| TRACED3 | PC12 (B3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G6) |
| MCO | PA8 (F4, AF0) | |
| OSC_IN | PH0-OSC_IN (D9) | |
| OSC_OUT | PH1-OSC_OUT (D8) | |
| OSC32_IN | PC14-OSC32_IN (C9) | |
| OSC32_OUT | PC15-OSC32_OUT (C8) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_WKUP1 | PA0 (H8) |
| PWR_WKUP2 | PC13 (B7) | |
| PWR_WKUP4 | PA2 (G6) | |
| TAMP_IN1 | PC13 (B7) | |
| TAMP_IN2 | PA0 (H8) | |
| TAMP_IN5 | PA1 (F6) | |
| TAMP_OUT1 | PA0 (H8) | |
| TAMP_OUT2 | PC13 (B7) | |
| TAMP_OUT4 | PA1 (F6) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 81 шарик корпуса WLCSP81 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A2 | PC10 | ввод-вывод | DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| A3 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A4 | PG13 | ввод-вывод | I2C1_SDA (AF4), USART1_CK (AF7) |
| A5 | VDDIO2 | питание | — |
| A6 | PB5 | ввод-вывод | COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7) |
| A7 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| A8 | VDD12 | питание | — |
| A9 | VDD | питание | — |
| B1 | VDDUSB | питание | — |
| B2 | VSS | питание | — |
| B3 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| B4 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| B5 | VSS | питание | — |
| B6 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| B7 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| B8 | VSS | питание | — |
| B9 | VBAT | питание | — |
| C1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10) |
| C2 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| C3 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7) |
| C4 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| C5 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_OUT (AF1) |
| C6 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| C7 | PB8 | ввод-вывод | DFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C8 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| C9 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PA9 | ввод-вывод | DAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D2 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| D3 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13) |
| D4 | PG9 | ввод-вывод | DAC1_EXTI9, SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| D5 | PG14 | ввод-вывод | I2C1_SCL (AF4) |
| D6 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7) |
| D7 | PH3-BOOT0 | ввод-вывод | — |
| D8 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| D9 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| E1 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| E2 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E3 | PA10 | ввод-вывод | CRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| E4 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| E5 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SAI2_MCLK_A (AF13), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7), USART1_NSS (AF7) |
| E6 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| E7 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12) |
| E8 | VSS | питание | — |
| E9 | NRST | сброс | — |
| F1 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2 |
| F2 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7) |
| F3 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| F4 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| F5 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| F6 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| F7 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| F8 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| F9 | VDD | питание | — |
| G1 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7) |
| G2 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| G3 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| G4 | PC4 | ввод-вывод | ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7) |
| G5 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| G6 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7) |
| G7 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| G8 | VREF+ | служебный | VREFBUF_OUT |
| G9 | VSSA/VREF- | питание | — |
| H1 | VDD | питание | — |
| H2 | VSS | питание | — |
| H3 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3) |
| H4 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1) |
| H5 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| H6 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| H7 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| H8 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| H9 | VDDA | питание | — |
| J1 | VDD12 | питание | — |
| J2 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| J3 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| J4 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| J5 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11) |
| J6 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| J7 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J8 | VDD | питание | — |
| J9 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B9 | резервное питание: часы реального времени и резервные регистры |
| VDD | A1, A9, F9, H1, J8 | питание цифровой части и линий ввода-вывода |
| VDD12 | A8, J1 | — |
| VDDA | H9 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A5 | питание отдельной группы линий ввода-вывода |
| VDDUSB | B1 | питание приёмопередатчика USB |
| VSS | B2, B5, B8, E8, H2, J9 | общий провод (земля) |
| VSSA/VREF- | G9 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NRST | E9 | сброс, активный уровень — низкий |
| VREF+ | G8 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32L562MEYxP. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L562ME | STM32L562MEYxP | 512 КБ | 256 КБ |
Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP81, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L552MEYxP | STM32L5x2 | 81 из 81 | выводы совпадают полностьютолько у этого: AES, PKA |
| STM32L552MEYxQ | STM32L5x2 | 74 из 81 | A8: VDD12 → V15SMPS; H3: PE15 → VLXSMPS; H4: PE14 → PB11; J1: VDD12 → V15SMPS; J2: PB11 → VSSSMPS; J3: PB10 → VDDSMPS; J4: PE13 → PB10только у этого: AES, PKA |
| STM32L562MEYxQ | STM32L5x2 | 74 из 81 | A8: VDD12 → V15SMPS; H3: PE15 → VLXSMPS; H4: PE14 → PB11; J1: VDD12 → V15SMPS; J2: PB11 → VSSSMPS; J3: PB10 → VDDSMPS; J4: PE13 → PB10 |
Частые вопросы
На каких выводах USART1 у STM32L562MEYxP?
В корпусе WLCSP81 сигнал USART1_TX выведен на PB6 (шарик C6, AF7) или PA9 (шарик D1, AF7) или PG9 (шарик D4, AF7), USART1_RX — на PG10 (шарик C4, AF7) или PB7 (шарик D6, AF7) или PA10 (шарик E3, AF7).
Где у STM32L562MEYxP выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик D2, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик D3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L562MEYxP?
I2C1_SCL — PB6 (шарик C6, AF4) или PB8 (шарик C7, AF4) или PG14 (шарик D5, AF4), I2C1_SDA — PG13 (шарик A4, AF4) или PB9 (шарик A7, AF4) или PB7 (шарик D6, AF4).
Сколько выводов ввода-вывода у STM32L562MEYxP в корпусе WLCSP81?
61 из 81. Ещё 18 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32L562MEYxP?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L5Cortex-M33 до 110 МГц с TrustZone: STM32L552 и L562 — защита, загрузка, такты ожидания и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
