STM32L552QC и STM32L552QE в корпусе UFBGA132: распиновка
STM32L552QC и STM32L552QE — микроконтроллеры STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 256 и 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 106 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 110 МГц
- Флеш-память
- 256 и 512 КБ
- ОЗУ
- 256 КБ
- Корпус
- UFBGA132, 132 шарика
- Линий ввода-вывода
- 106
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

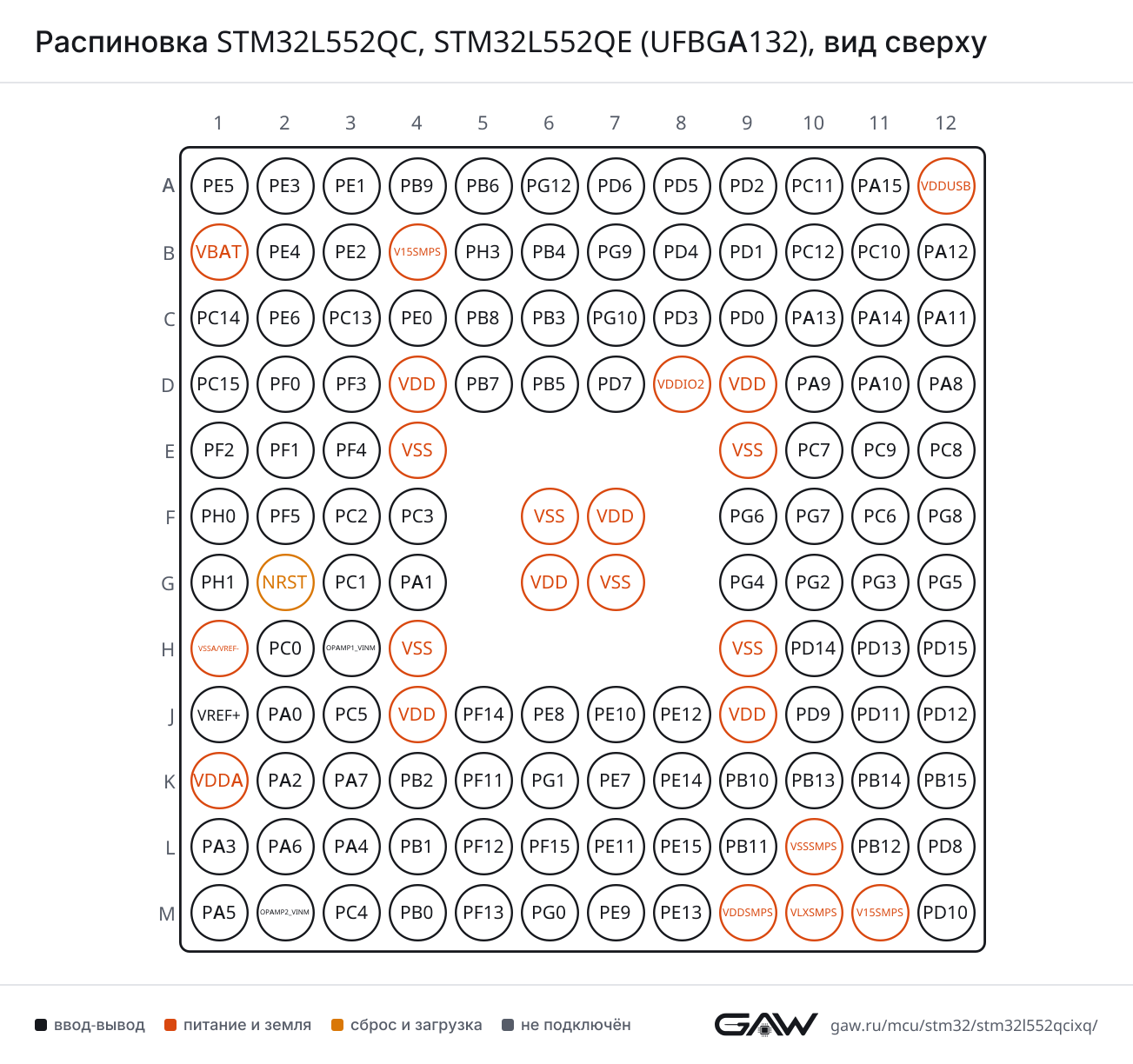

Схема корпуса UFBGA132
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (D6, AF7), PA8 (D12, AF7) |
| CTS | PB4 (NJTRST) (B6, AF7), PA11 (C12, AF7) | |
| DE | PG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7) | |
| NSS | PB4 (NJTRST) (B6, AF7), PA11 (C12, AF7) | |
| RTS | PG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7) | |
| RX | PG10 (C7, AF7), PB7 (D5, AF7), PA10 (D11, AF7) | |
| TX | PB6 (A5, AF7), PG9 (B7, AF7), PA9 (D10, AF7) | |
| USART2 | CK | PD7 (D7, AF7), PA4 (L3, AF7) |
| CTS | PD3 (C8, AF7), PA0 (J2, AF7) | |
| DE | PD4 (B8, AF7), PA1 (G4, AF7) | |
| NSS | PD3 (C8, AF7), PA0 (J2, AF7) | |
| RTS | PD4 (B8, AF7), PA1 (G4, AF7) | |
| RX | PD6 (A7, AF7), PA15 (JTDI) (A11, AF3), PA3 (L1, AF7) | |
| TX | PD5 (A8, AF7), PA2 (K2, AF7) | |
| USART3 | CK | PC12 (B10, AF7), PB12 (L11, AF7), PB0 (M4, AF7), PD10 (M12, AF7) |
| CTS | PD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7) | |
| DE | PD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7) | |
| NSS | PD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7) | |
| RTS | PD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7) | |
| RX | PC11 (A10, AF7), PC5 (J3, AF7), PD9 (J10, AF7), PB11 (L9, AF7) | |
| TX | PC10 (B11, AF7), PB10 (K9, AF7), PD8 (L12, AF7), PC4 (M3, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D5) |
| DE | PA15 (JTDI) (A11, AF8) | |
| RTS | PA15 (JTDI) (A11, AF8) | |
| RX | PC11 (A10, AF8), PA1 (G4, AF8) | |
| TX | PC10 (B11, AF8), PA0 (J2, AF8) | |
| UART5 | CTS | PB5 (D6) |
| DE | PB4 (NJTRST) (B6, AF8) | |
| RTS | PB4 (NJTRST) (B6, AF8) | |
| RX | PD2 (A9, AF8) | |
| TX | PC12 (B10, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (G12, AF8), PB13 (K10, AF8), PA6 (L2, AF8) |
| DE | PG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8) | |
| RTS | PG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8) | |
| RX | PG8 (F12, AF8), PC0 (H2, AF8), PB10 (K9, AF8), PA3 (L1, AF8) | |
| TX | PG7 (F10, AF8), PC1 (G3, AF8), PA2 (K2, AF8), PB11 (L9, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (B6, AF5), PA11 (C12, AF5), PG3 (G11, AF5), PE14 (K8, AF5), PA6 (L2, AF5) |
| MOSI | PA12 (B12, AF5), PB5 (D6, AF5), PG4 (G9, AF5), PA7 (K3, AF5), PE15 (L8, AF5) | |
| NSS | PA15 (JTDI) (A11, AF5), PG5 (G12, AF5), PE12 (J8, AF5), PA4 (L3, AF5), PB0 (M4, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (C6, AF5), PA1 (G4, AF5), PG2 (G10, AF5), PA5 (M1, AF5), PE13 (M8, AF5) | |
| SPI2 | MISO | PD3 (C8, AF5), PC2 (F3, AF5), PB14 (K11, AF5) |
| MOSI | PD4 (B8, AF5), PC3 (F4, AF5), PC1 (G3, AF3), PB15 (K12, AF5) | |
| NSS | PB9 (A4, AF5), PD0 (C9, AF5), PB12 (L11, AF5) | |
| SCK | PD1 (B9, AF5), PD3 (C8, AF3), PA9 (D10, AF3), PB10 (K9, AF5), PB13 (K10, AF5) | |
| SPI3 | MISO | PC11 (A10, AF6), PB4 (NJTRST) (B6, AF6), PG10 (C7, AF6) |
| MOSI | PD6 (A7, AF5), PC12 (B10, AF6), PB5 (D6, AF6) | |
| NSS | PG12 (A6, AF6), PA15 (JTDI) (A11, AF6), PA4 (L3, AF6) | |
| SCK | PG9 (B7, AF6), PC10 (B11, AF6), PB3 (JTDO/TRACESWO) (C6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A5, AF4), PB8 (C5, AF4) |
| SDA | PB9 (A4, AF4), PB7 (D5, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C11, AF4), PB5 (D6, AF4), PA1 (G4, AF4) | |
| I2C2 | SCL | PF1 (E2, AF4), PB10 (K9, AF4), PB13 (K10, AF4) |
| SDA | PF0 (D2, AF4), PB14 (K11, AF4), PB11 (L9, AF4) | |
| SMBA | PF2 (E1, AF4), PB12 (L11, AF4) | |
| I2C3 | SCL | PG7 (F10, AF4), PC0 (H2, AF4), PA7 (K3, AF4) |
| SDA | PB4 (NJTRST) (B6, AF4), PG8 (F12, AF4), PC1 (G3, AF4) | |
| SMBA | PG6 (F9, AF4), PB2 (K4, AF4) | |
| I2C4 | SCL | PB6 (A5, AF5), PF14 (J5, AF4), PD12 (J12, AF4), PB10 (K9, AF3) |
| SDA | PB7 (D5, AF5), PD13 (H11, AF4), PF15 (L6, AF4), PB11 (L9, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (C11, AF5), PD11 (J11, AF4), PF13 (M5, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (C5, AF9), PD0 (C9, AF9), PA11 (C12, AF9) |
| TX | PB9 (A4, AF9), PD1 (B9, AF9), PA12 (B12, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C12, AF10) |
| DP | PA12 (B12, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (C10, AF10), PC9 (E11, AF10) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA15 (JTDI) (A11) |
| CC2 | PB15 (K12) | |
| DBCC1 | PB5 (D6) | |
| DBCC2 | PB14 (K11) | |
| FRSTX1 | PG6 (F9, AF11), PA2 (K2, AF11), PB2 (K4, AF11) | |
| FRSTX2 | PC11 (A10, AF11), PG7 (F10, AF11), PB13 (K10, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (A4, AF8) |
| CK | PC12 (B10, AF12) | |
| CKIN | PB8 (C5, AF8) | |
| CMD | PD2 (A9, AF12) | |
| D0 | PC8 (E12, AF12) | |
| D0DIR | PC6 (F11, AF8) | |
| D1 | PC9 (E11, AF12) | |
| D2 | PC10 (B11, AF12) | |
| D3 | PC11 (A10, AF12) | |
| D4 | PB8 (C5, AF12) | |
| D5 | PB9 (A4, AF12), PC0 (H2, AF12) | |
| D6 | PC6 (F11, AF12) | |
| D7 | PC7 (E10, AF12) | |
| D123DIR | PC7 (E10, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PE10 (J7, AF10), PB10 (K9, AF10), PA3 (L1, AF10) |
| DQS | PE3 (A2, AF3), PG6 (F9, AF3), PA1 (G4, AF10), PB2 (K4, AF10) | |
| IO0 | PE12 (J8, AF10), PB1 (L4, AF10) | |
| IO1 | PB0 (M4, AF10), PE13 (M8, AF10) | |
| IO2 | PA7 (K3, AF10), PE14 (K8, AF10) | |
| IO3 | PA6 (L2, AF10), PE15 (L8, AF10) | |
| IO4 | PD4 (B8, AF10), PC1 (G3, AF10) | |
| IO5 | PD5 (A8, AF10), PC2 (F3, AF10) | |
| IO6 | PD6 (A7, AF10), PC3 (F4, AF10) | |
| IO7 | PD7 (D7, AF10), PC0 (H2, AF3), PC4 (M3, AF10) | |
| NCLK | PB5 (D6, AF3), PF11 (K5, AF3), PB12 (L11, AF10), PE9 (M7, AF10) | |
| NCS | PC11 (A10, AF5), PA2 (K2, AF10), PA4 (L3, AF3), PE11 (L7, AF10), PB11 (L9, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (B3, AF3), PB8 (C5, AF3), PG7 (F10, AF3), PA3 (L1, AF3) |
| CK2 | PE5 (A1, AF3), PA8 (D12, AF3) | |
| D1 | PD6 (A7, AF3), PE6 (C2, AF3), PA10 (D11, AF3), PC3 (F4, AF3) | |
| D2 | PB9 (A4, AF3), PE4 (B2, AF3) | |
| D3 | PC5 (J3, AF3) | |
| EXTCLK | PA0 (J2, AF13), PB0 (M4, AF13) | |
| FS_A | PB9 (A4, AF13), PE4 (B2, AF13), PA9 (D10, AF13) | |
| FS_B | PB6 (A5, AF13), PA14 (JTCK/SWCLK) (C11, AF13), PA4 (L3, AF13), PE9 (M7, AF13) | |
| MCLK_A | PE2 (B3, AF13), PB8 (C5, AF13), PG7 (F10, AF13), PA3 (L1, AF13) | |
| MCLK_B | PB4 (NJTRST) (B6, AF13), PE10 (J7, AF13) | |
| SCK_A | PE5 (A1, AF13), PA8 (D12, AF13), PB10 (K9, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (C6, AF13), PE8 (J6, AF13) | |
| SD_A | PD6 (A7, AF13), PE6 (C2, AF13), PA10 (D11, AF13), PC3 (F4, AF13), PC1 (G3, AF13) | |
| SD_B | PE3 (A2, AF13), PA13 (JTMS/SWDIO) (C10, AF13), PB5 (D6, AF13), PE7 (K7, AF13) | |
| SAI2 | EXTCLK | PC9 (E11, AF13), PA2 (K2, AF13) |
| FS_A | PG10 (C7, AF13), PC0 (H2, AF13), PD12 (J12, AF13), PB12 (L11, AF13) | |
| FS_B | PA15 (JTDI) (A11, AF13), PG3 (G11, AF13) | |
| MCLK_A | PC6 (F11, AF13), PD9 (J10, AF13), PB14 (K11, AF13) | |
| MCLK_B | PC11 (A10, AF13), PC7 (E10, AF13), PG4 (G9, AF13) | |
| SCK_A | PG9 (B7, AF13), PB13 (K10, AF13), PD10 (M12, AF13) | |
| SCK_B | PC10 (B11, AF13), PG2 (G10, AF13) | |
| SD_A | PG12 (A6, AF13), PD11 (J11, AF13), PB15 (K12, AF13) | |
| SD_B | PC12 (B10, AF13), PG5 (G12, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9) |
| EXTI15 | PA15 (JTDI) (A11), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8) | |
| IN1 | PC0 (H2) | |
| IN2 | PC1 (G3) | |
| IN3 | PC2 (F3) | |
| IN4 | PC3 (F4) | |
| IN5 | PA0 (J2) | |
| IN6 | PA1 (G4) | |
| IN7 | PA2 (K2) | |
| IN8 | PA3 (L1) | |
| IN9 | PA4 (L3) | |
| IN10 | PA5 (M1) | |
| IN11 | PA6 (L2) | |
| IN12 | PA7 (K3) | |
| IN13 | PC4 (M3) | |
| IN14 | PC5 (J3) | |
| IN15 | PB0 (M4) | |
| IN16 | PB1 (L4) | |
| ADC2 | EXTI11 | PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9) |
| EXTI15 | PA15 (JTDI) (A11), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8) | |
| IN1 | PC0 (H2) | |
| IN2 | PC1 (G3) | |
| IN3 | PC2 (F3) | |
| IN4 | PC3 (F4) | |
| IN5 | PA0 (J2) | |
| IN6 | PA1 (G4) | |
| IN7 | PA2 (K2) | |
| IN8 | PA3 (L1) | |
| IN9 | PA4 (L3) | |
| IN10 | PA5 (M1) | |
| IN11 | PA6 (L2) | |
| IN12 | PA7 (K3) | |
| IN13 | PC4 (M3) | |
| IN14 | PC5 (J3) | |
| IN15 | PB0 (M4) | |
| IN16 | PB1 (L4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A4), PG9 (B7), PA9 (D10), PC9 (E11), PD9 (J10), PE9 (M7) |
| OUT1 | PA4 (L3) | |
| OUT2 | PA5 (M1) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (L4), PC4 (M3) |
| INP | PC5 (J3), PA2 (K2), PB2 (K4) | |
| OUT | PB10 (K9, AF12), PB0 (M4, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (C6), PB7 (D5) |
| INP | PB6 (A5), PB4 (NJTRST) (B6) | |
| OUT | PB5 (D6, AF12), PB11 (L9, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (G4), OPAMP1_VINM (H3) |
| VINP | PA0 (J2) | |
| VOUT | PA3 (L1) | |
| OPAMP2 | VINM | PA7 (K3), OPAMP2_VINM (M2) |
| VINP | PA6 (L2) | |
| VOUT | PB0 (M4) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (J1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L2, AF12), PE15 (L8, AF3), PB12 (L11, AF3) |
| BKIN2 | PA11 (C12, AF12), PE14 (K8, AF3) | |
| CH1 | PA8 (D12, AF1), PE9 (M7, AF1) | |
| CH1N | PE8 (J6, AF1), PA7 (K3, AF1), PB13 (K10, AF1) | |
| CH2 | PA9 (D10, AF1), PE11 (L7, AF1) | |
| CH2N | PE10 (J7, AF1), PB14 (K11, AF1), PB0 (M4, AF1) | |
| CH3 | PA10 (D11, AF1), PE13 (M8, AF1) | |
| CH3N | PE12 (J8, AF1), PB15 (K12, AF1), PB1 (L4, AF1) | |
| CH4 | PA11 (C12, AF1), PE14 (K8, AF1) | |
| ETR | PA12 (B12, AF1), PE7 (K7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A11, AF1), PA0 (J2, AF1), PA5 (M1, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (C6, AF1), PA1 (G4, AF1) | |
| CH3 | PA2 (K2, AF1), PB10 (K9, AF1) | |
| CH4 | PA3 (L1, AF1), PB11 (L9, AF1) | |
| ETR | PA15 (JTDI) (A11, AF2), PA0 (J2, AF14), PA5 (M1, AF2) | |
| TIM3 | CH1 | PE3 (A2, AF2), PB4 (NJTRST) (B6, AF2), PC6 (F11, AF2), PA6 (L2, AF2) |
| CH2 | PE4 (B2, AF2), PB5 (D6, AF2), PC7 (E10, AF2), PA7 (K3, AF2) | |
| CH3 | PE5 (A1, AF2), PC8 (E12, AF2), PB0 (M4, AF2) | |
| CH4 | PE6 (C2, AF2), PC9 (E11, AF2), PB1 (L4, AF2) | |
| ETR | PD2 (A9, AF2), PE2 (B3, AF2) | |
| TIM4 | CH1 | PB6 (A5, AF2), PD12 (J12, AF2) |
| CH2 | PB7 (D5, AF2), PD13 (H11, AF2) | |
| CH3 | PB8 (C5, AF2), PD14 (H10, AF2) | |
| CH4 | PB9 (A4, AF2), PD15 (H12, AF2) | |
| ETR | PE0 (C4, AF2) | |
| TIM5 | CH1 | PA0 (J2, AF2) |
| CH2 | PA1 (G4, AF2) | |
| CH3 | PA2 (K2, AF2) | |
| CH4 | PA3 (L1, AF2) | |
| TIM8 | BKIN | PB7 (D5, AF13), PA6 (L2, AF13) |
| BKIN2 | PB6 (A5, AF12), PC9 (E11, AF14) | |
| CH1 | PC6 (F11, AF3) | |
| CH1N | PA7 (K3, AF3), PA5 (M1, AF3) | |
| CH2 | PC7 (E10, AF3) | |
| CH2N | PB14 (K11, AF3), PB0 (M4, AF3) | |
| CH3 | PC8 (E12, AF3) | |
| CH3N | PB15 (K12, AF3), PB1 (L4, AF3) | |
| CH4 | PC9 (E11, AF3) | |
| ETR | PA0 (J2, AF3) | |
| TIM15 | BKIN | PA9 (D10, AF14), PB12 (L11, AF14) |
| CH1 | PG10 (C7, AF14), PA2 (K2, AF14), PB14 (K11, AF14) | |
| CH1N | PG9 (B7, AF14), PA1 (G4, AF14), PB13 (K10, AF14) | |
| CH2 | PB15 (K12, AF14), PA3 (L1, AF14) | |
| TIM16 | BKIN | PB5 (D6, AF14) |
| CH1 | PE0 (C4, AF14), PB8 (C5, AF14), PA6 (L2, AF14) | |
| CH1N | PB6 (A5, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (B6, AF14), PA10 (D11, AF14) |
| CH1 | PE1 (A3, AF14), PB9 (A4, AF14), PA7 (K3, AF14) | |
| CH1N | PB7 (D5, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (A5, AF1), PG12 (A6, AF1), PC3 (F4, AF1) |
| IN1 | PG10 (C7, AF1), PB5 (D6, AF1), PC0 (H2, AF1) | |
| IN2 | PB7 (D5, AF1), PC2 (F3, AF1) | |
| OUT | PA14 (JTCK/SWCLK) (C11, AF1), PC1 (G3, AF1), PB2 (K4, AF1) | |
| LPTIM2 | ETR | PC3 (F4, AF14), PD11 (J11, AF14), PA5 (M1, AF14) |
| IN1 | PC0 (H2, AF14), PD12 (J12, AF14), PB1 (L4, AF14) | |
| OUT | PA8 (D12, AF14), PD13 (H11, AF14), PA4 (L3, AF14) | |
| LPTIM3 | ETR | PC10 (B11, AF2), PF4 (E3, AF2), PB14 (K11, AF2) |
| IN1 | PC11 (A10, AF2), PF3 (D3, AF2), PB13 (K10, AF2) | |
| OUT | PF5 (F2, AF2), PC3 (F4, AF2), PB10 (K9, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (C3) |
| OUT2 | PB2 (K4) | |
| REFIN | PB15 (K12, AF0) | |
| TS | PC13 (C3) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (D2, AF12) |
| A1 | PF1 (E2, AF12) | |
| A2 | PF2 (E1, AF12) | |
| A3 | PF3 (D3, AF12) | |
| A4 | PF4 (E3, AF12) | |
| A5 | PF5 (F2, AF12) | |
| A6 | PF12 (L5, AF12) | |
| A7 | PF13 (M5, AF12) | |
| A8 | PF14 (J5, AF12) | |
| A9 | PF15 (L6, AF12) | |
| A10 | PG0 (M6, AF12) | |
| A11 | PG1 (K6, AF12) | |
| A12 | PG2 (G10, AF12) | |
| A13 | PG3 (G11, AF12) | |
| A14 | PG4 (G9, AF12) | |
| A15 | PG5 (G12, AF12) | |
| A16 | PD11 (J11, AF12) | |
| A17 | PD12 (J12, AF12) | |
| A18 | PD13 (H11, AF12) | |
| A19 | PE3 (A2, AF12) | |
| A20 | PE4 (B2, AF12) | |
| A21 | PE5 (A1, AF12) | |
| A22 | PE6 (C2, AF12) | |
| A23 | PE2 (B3, AF12) | |
| ALE | PD12 (J12) | |
| CLE | PD11 (J11) | |
| CLK | PD3 (C8, AF12) | |
| D0 | PD14 (H10, AF12) | |
| D1 | PD15 (H12, AF12) | |
| D2 | PD0 (C9, AF12) | |
| D3 | PD1 (B9, AF12) | |
| D4 | PE7 (K7, AF12) | |
| D5 | PE8 (J6, AF12) | |
| D6 | PE9 (M7, AF12) | |
| D7 | PE10 (J7, AF12) | |
| D8 | PE11 (L7, AF12) | |
| D9 | PE12 (J8, AF12) | |
| D10 | PE13 (M8, AF12) | |
| D11 | PE14 (K8, AF12) | |
| D12 | PE15 (L8, AF12) | |
| D13 | PD8 (L12, AF12) | |
| D14 | PD9 (J10, AF12) | |
| D15 | PD10 (M12, AF12) | |
| DA0 | PD14 (H10, AF12) | |
| DA1 | PD15 (H12, AF12) | |
| DA2 | PD0 (C9, AF12) | |
| DA3 | PD1 (B9, AF12) | |
| DA4 | PE7 (K7, AF12) | |
| DA5 | PE8 (J6, AF12) | |
| DA6 | PE9 (M7, AF12) | |
| DA7 | PE10 (J7, AF12) | |
| DA8 | PE11 (L7, AF12) | |
| DA9 | PE12 (J8, AF12) | |
| DA10 | PE13 (M8, AF12) | |
| DA11 | PE14 (K8, AF12) | |
| DA12 | PE15 (L8, AF12) | |
| DA13 | PD8 (L12, AF12) | |
| DA14 | PD9 (J10, AF12) | |
| DA15 | PD10 (M12, AF12) | |
| INT | PG7 (F10, AF12) | |
| NBL0 | PE0 (C4, AF12) | |
| NBL1 | PE1 (A3, AF12) | |
| NCE | PG9 (B7, AF12), PD7 (D7, AF12) | |
| NE1 | PD7 (D7, AF12) | |
| NE2 | PG9 (B7, AF12) | |
| NE3 | PG10 (C7, AF12) | |
| NE4 | PG12 (A6, AF12) | |
| NL | PB7 (D5, AF12) | |
| NOE | PD4 (B8, AF12) | |
| NWAIT | PD6 (A7, AF12) | |
| NWE | PD5 (A8, AF12) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (L11, AF9) |
| G1_IO2 | PB13 (K10, AF9) | |
| G1_IO3 | PB14 (K11, AF9) | |
| G2_IO1 | PB4 (NJTRST) (B6, AF9) | |
| G2_IO2 | PB5 (D6, AF9) | |
| G2_IO3 | PB6 (A5, AF9) | |
| G2_IO4 | PB7 (D5, AF9) | |
| G3_IO2 | PC10 (B11, AF9) | |
| G3_IO3 | PC11 (A10, AF9) | |
| G3_IO4 | PC12 (B10, AF9) | |
| G4_IO1 | PC6 (F11, AF9) | |
| G4_IO2 | PC7 (E10, AF9) | |
| G4_IO3 | PC8 (E12, AF9) | |
| G4_IO4 | PC9 (E11, AF9) | |
| G5_IO1 | PE10 (J7, AF9) | |
| G5_IO2 | PE11 (L7, AF9) | |
| G5_IO3 | PE12 (J8, AF9) | |
| G5_IO4 | PE13 (M8, AF9) | |
| G6_IO1 | PD10 (M12, AF9) | |
| G6_IO2 | PD11 (J11, AF9) | |
| G6_IO3 | PD12 (J12, AF9) | |
| G6_IO4 | PD13 (H11, AF9) | |
| G7_IO1 | PE2 (B3, AF9) | |
| G7_IO2 | PE3 (A2, AF9) | |
| G7_IO3 | PE4 (B2, AF9) | |
| G7_IO4 | PE5 (A1, AF9) | |
| G8_IO1 | PF14 (J5, AF9) | |
| G8_IO2 | PF15 (L6, AF9) | |
| G8_IO3 | PG0 (M6, AF9) | |
| G8_IO4 | PG1 (K6, AF9) | |
| SYNC | PD2 (A9, AF9), PB10 (K9, AF9) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PD4 (B8, AF6), PB2 (K4, AF6) |
| CKIN1 | PD7 (D7, AF6), PB13 (K10, AF6) | |
| CKIN2 | PE8 (J6, AF6), PB15 (K12, AF6) | |
| CKIN3 | PE5 (A1, AF6), PC6 (F11, AF6) | |
| CKOUT | PB8 (C5, AF5), PC2 (F3, AF6), PG7 (F10, AF6), PE9 (M7, AF6) | |
| DATIN0 | PD3 (C8, AF6), PB1 (L4, AF6) | |
| DATIN1 | PD6 (A7, AF6), PB12 (L11, AF6) | |
| DATIN2 | PE7 (K7, AF6), PB14 (K11, AF6) | |
| DATIN3 | PE4 (B2, AF6), PC7 (E10, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C11, AF0) |
| JTDI | PA15 (JTDI) (A11, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (C6, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C10, AF0) | |
| NJTRST | PB4 (NJTRST) (B6, AF0) | |
| TRACECLK | PE2 (B3, AF0) | |
| TRACED0 | PE3 (A2, AF0), PC9 (E11, AF0), PC1 (G3, AF0) | |
| TRACED1 | PE4 (B2, AF0), PC10 (B11, AF0) | |
| TRACED2 | PE5 (A1, AF0), PD2 (A9, AF0) | |
| TRACED3 | PC12 (B10, AF0), PE6 (C2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (K2) |
| MCO | PA8 (D12, AF0) | |
| OSC_IN | PH0-OSC_IN (F1) | |
| OSC_OUT | PH1-OSC_OUT (G1) | |
| OSC32_IN | PC14-OSC32_IN (C1) | |
| OSC32_OUT | PC15-OSC32_OUT (D1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_WKUP1 | PA0 (J2) |
| PWR_WKUP2 | PC13 (C3) | |
| PWR_WKUP3 | PE6 (C2) | |
| PWR_WKUP4 | PA2 (K2) | |
| PWR_WKUP5 | PC5 (J3) | |
| TAMP_IN1 | PC13 (C3) | |
| TAMP_IN2 | PA0 (J2) | |
| TAMP_IN3 | PE6 (C2) | |
| TAMP_IN4 | PC5 (J3) | |
| TAMP_IN5 | PA1 (G4) | |
| TAMP_OUT1 | PA0 (J2) | |
| TAMP_OUT2 | PC13 (C3) | |
| TAMP_OUT4 | PA1 (G4) | |
| TAMP_OUT5 | PC5 (J3) | |
| TAMP_OUT6 | PE6 (C2) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).
Таблица выводов
Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| A2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| A3 | PE1 | ввод-вывод | FMC_NBL1 (AF12), TIM17_CH1 (AF14) |
| A4 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| A5 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| A6 | PG12 | ввод-вывод | FMC_NE4 (AF12), LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| A7 | PD6 | ввод-вывод | DFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| A8 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPI1_IO5 (AF10), USART2_TX (AF7) |
| A9 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A10 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7) |
| A11 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| A12 | VDDUSB | питание | — |
| B1 | VBAT | питание | — |
| B2 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| B3 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| B4 | V15SMPS | питание | — |
| B5 | PH3-BOOT0 | ввод-вывод | — |
| B6 | PB4 (NJTRST) | ввод-вывод | COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| B7 | PG9 | ввод-вывод | DAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| B8 | PD4 | ввод-вывод | DFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| B9 | PD1 | ввод-вывод | FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5) |
| B10 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| B11 | PC10 | ввод-вывод | DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| B12 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| C1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| C2 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2) |
| C3 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| C4 | PE0 | ввод-вывод | FMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| C5 | PB8 | ввод-вывод | DFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C6 | PB3 (JTDO/TRACESWO) | ввод-вывод | COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| C7 | PG10 | ввод-вывод | FMC_NE3 (AF12), LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| C8 | PD3 | ввод-вывод | DFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| C9 | PD0 | ввод-вывод | FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5) |
| C10 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| C11 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13) |
| C12 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10) |
| D1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| D2 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4) |
| D3 | PF3 | ввод-вывод | FMC_A3 (AF12), LPTIM3_IN1 (AF2) |
| D4 | VDD | питание | — |
| D5 | PB7 | ввод-вывод | COMP2_INM, FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7) |
| D6 | PB5 | ввод-вывод | COMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7) |
| D7 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPI1_IO7 (AF10), USART2_CK (AF7) |
| D8 | VDDIO2 | питание | — |
| D9 | VDD | питание | — |
| D10 | PA9 | ввод-вывод | DAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D11 | PA10 | ввод-вывод | CRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| D12 | PA8 | ввод-вывод | LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| E1 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| E2 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4) |
| E3 | PF4 | ввод-вывод | FMC_A4 (AF12), LPTIM3_ETR (AF2) |
| E4 | VSS | питание | — |
| E9 | VSS | питание | — |
| E10 | PC7 | ввод-вывод | DFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E11 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| E12 | PC8 | ввод-вывод | SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| F1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| F2 | PF5 | ввод-вывод | FMC_A5 (AF12), LPTIM3_OUT (AF2) |
| F3 | PC2 | ввод-вывод | ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| F4 | PC3 | ввод-вывод | ADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| F6 | VSS | питание | — |
| F7 | VDD | питание | — |
| F9 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), UCPD1_FRSTX1 (AF11) |
| F10 | PG7 | ввод-вывод | DFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), UCPD1_FRSTX2 (AF11) |
| F11 | PC6 | ввод-вывод | DFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| F12 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| G1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G2 | NRST | сброс | — |
| G3 | PC1 | ввод-вывод | ADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| G4 | PA1 | ввод-вывод | ADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| G6 | VDD | питание | — |
| G7 | VSS | питание | — |
| G9 | PG4 | ввод-вывод | FMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5) |
| G10 | PG2 | ввод-вывод | FMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5) |
| G11 | PG3 | ввод-вывод | FMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5) |
| G12 | PG5 | ввод-вывод | FMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5) |
| H1 | VSSA/VREF- | питание | — |
| H2 | PC0 | ввод-вывод | ADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12) |
| H3 | OPAMP1_VINM | служебный | OPAMP1_VINM |
| H4 | VSS | питание | — |
| H9 | VSS | питание | — |
| H10 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2) |
| H11 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| H12 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2) |
| J1 | VREF+ | служебный | VREFBUF_OUT |
| J2 | PA0 | ввод-вывод | ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| J3 | PC5 | ввод-вывод | ADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, USART3_RX (AF7) |
| J4 | VDD | питание | — |
| J5 | PF14 | ввод-вывод | FMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9) |
| J6 | PE8 | ввод-вывод | DFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| J7 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| J8 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| J9 | VDD | питание | — |
| J10 | PD9 | ввод-вывод | DAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7) |
| J11 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| J12 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| K1 | VDDA | питание | — |
| K2 | PA2 | ввод-вывод | ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7) |
| K3 | PA7 | ввод-вывод | ADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| K4 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11) |
| K5 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCLK (AF3) |
| K6 | PG1 | ввод-вывод | FMC_A11 (AF12), TSC_G8_IO4 (AF9) |
| K7 | PE7 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| K8 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1) |
| K9 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| K10 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7) |
| K11 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7) |
| K12 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2 |
| L1 | PA3 | ввод-вывод | ADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| L2 | PA6 | ввод-вывод | ADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| L3 | PA4 | ввод-вывод | ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| L4 | PB1 | ввод-вывод | ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| L5 | PF12 | ввод-вывод | FMC_A6 (AF12) |
| L6 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9) |
| L7 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| L8 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3) |
| L9 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7) |
| L10 | VSSSMPS | питание | — |
| L11 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| L12 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| M1 | PA5 | ввод-вывод | ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3) |
| M2 | OPAMP2_VINM | служебный | OPAMP2_VINM |
| M3 | PC4 | ввод-вывод | ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7) |
| M4 | PB0 | ввод-вывод | ADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| M5 | PF13 | ввод-вывод | FMC_A7 (AF12), I2C4_SMBA (AF4) |
| M6 | PG0 | ввод-вывод | FMC_A10 (AF12), TSC_G8_IO3 (AF9) |
| M7 | PE9 | ввод-вывод | DAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| M8 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| M9 | VDDSMPS | питание | — |
| M10 | VLXSMPS | питание | — |
| M11 | V15SMPS | питание | — |
| M12 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| V15SMPS | B4, M11 | — |
| VBAT | B1 | резервное питание: часы реального времени и резервные регистры |
| VDD | D4, D9, F7, G6, J4, J9 | питание цифровой части и линий ввода-вывода |
| VDDA | K1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | D8 | питание отдельной группы линий ввода-вывода |
| VDDSMPS | M9 | — |
| VDDUSB | A12 | питание приёмопередатчика USB |
| VLXSMPS | M10 | — |
| VSS | E4, E9, F6, G7, H4, H9 | общий провод (земля) |
| VSSA/VREF- | H1 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| VSSSMPS | L10 | — |
| NRST | G2 | сброс, активный уровень — низкий |
| OPAMP1_VINM | H3 | — |
| OPAMP2_VINM | M2 | — |
| VREF+ | J1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32L552Q(C-E)IxQ: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32L552QC | STM32L552QCIxQ | 256 КБ | 256 КБ |
| STM32L552QE | STM32L552QEIxQ | 512 КБ | 256 КБ |
Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32L562QEIxQ | STM32L5x2 | 132 из 132 | выводы совпадают полностьютолько у него: AES, PKA |
| STM32L552QEIx | STM32L5x2 | 127 из 132 | B4: V15SMPS → PG15; L10: VSSSMPS → VSS; M9: VDDSMPS → PG14; M10: VLXSMPS → PG13; M11: V15SMPS → PG11 |
| STM32U3B5QGIxQ | STM32U3x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U3B5QIIxQ | STM32U3x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U3C5QIIxQ | STM32U3x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U5A5QIIxQ | STM32U5x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U5A5QJIxQ | STM32U5x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U575QGIxQ | STM32U575/585 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U575QIIxQ | STM32U575/585 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U585QIIxQ | STM32U575/585 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U595QIIxQ | STM32U5x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
| STM32U595QJIxQ | STM32U5x5 | 129 из 132 | B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11 |
Частые вопросы
На каких выводах USART1 у STM32L552QC?
В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PG9 (шарик B7, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PG10 (шарик C7, AF7) или PB7 (шарик D5, AF7) или PA10 (шарик D11, AF7).
Где у STM32L552QC выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C10, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32L552QC?
I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик C5, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB7 (шарик D5, AF4).
Сколько выводов ввода-вывода у STM32L552QC в корпусе UFBGA132?
106 из 132. Ещё 22 вывода заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32L552QC и STM32L552QE?
Объёмом памяти: STM32L552QC — 256 КБ флеш-памяти и 256 КБ ОЗУ, STM32L552QE — 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32L552QC?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32L5Cortex-M33 до 110 МГц с TrustZone: STM32L552 и L562 — защита, загрузка, такты ожидания и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
