STM32L562QEIxQ в корпусе UFBGA132: распиновка

STM32L562QEIxQ — микроконтроллер STM32L5 на ядре Cortex-M33 с частотой до 110 МГц: 512 КБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA132 — 132 шарика, из них 106 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 110 МГц
Флеш-память
512 КБ
ОЗУ
256 КБ
Корпус
UFBGA132, 132 шарика
Линий ввода-вывода
106
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFBGA132

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32L562QEIxQ в корпусе UFBGA132, вид сверхуABCDEFGHJKLM123456789101112PE5 — шарик A1: DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, SAI1_CK2, SAI1_SCK_A, TIM3_CH3, TSC_G7_IO4PE5PE3 — шарик A2: DEBUG_TRACED0, FMC_A19, OCTOSPI1_DQS, SAI1_SD_B, TIM3_CH1, TSC_G7_IO2PE3PE1 — шарик A3: FMC_NBL1, TIM17_CH1PE1PB9 — шарик A4: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PB6 — шарик A5: COMP2_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PG12 — шарик A6: FMC_NE4, LPTIM1_ETR, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTSPG12PD6 — шарик A7: DFSDM1_DATIN1, FMC_NWAIT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PD5 — шарик A8: FMC_NWE, OCTOSPI1_IO5, USART2_TXPD5PD2 — шарик A9: DEBUG_TRACED2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PC11 — шарик A10: ADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1, OCTOSPI1_NCS, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RXPC11PA15 (JTDI) — шарик A11: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTSPA15VDDUSB — шарик A12VDDUSBVBAT — шарик B1VBATPE4 — шарик B2: DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, SAI1_D2, SAI1_FS_A, TIM3_CH2, TSC_G7_IO3PE4PE2 — шарик B3: DEBUG_TRACECLK, FMC_A23, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO1PE2V15SMPS — шарик B4V15SMPSPH3-BOOT0 — шарик B5PH3PB4 (NJTRST) — шарик B6: COMP2_INP, DEBUG_NJTRST, I2C3_SDA, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PG9 — шарик B7: DAC1_EXTI9, FMC_NCE, FMC_NE2, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PD4 — шарик B8: DFSDM1_CKIN0, FMC_NOE, OCTOSPI1_IO4, SPI2_MOSI, USART2_DE, USART2_RTSPD4PD1 — шарик B9: FDCAN1_TX, FMC_D3, FMC_DA3, SPI2_SCKPD1PC12 — шарик B10: DEBUG_TRACED3, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PC10 — шарик B11: DEBUG_TRACED1, LPTIM3_ETR, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PA12 — шарик B12: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PC14-OSC32_IN — шарик C1: RCC_OSC32_INPC14PE6 — шарик C2: DEBUG_TRACED3, FMC_A22, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH4PE6PC13 — шарик C3: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PE0 — шарик C4: FMC_NBL0, TIM16_CH1, TIM4_ETRPE0PB8 — шарик C5: DFSDM1_CKOUT, FDCAN1_RX, I2C1_SCL, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3PB8PB3 (JTDO/TRACESWO) — шарик C6: COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PG10 — шарик C7: FMC_NE3, LPTIM1_IN1, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RXPG10PD3 — шарик C8: DFSDM1_DATIN0, FMC_CLK, SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSSPD3PD0 — шарик C9: FDCAN1_RX, FMC_D2, FMC_DA2, SPI2_NSSPD0PA13 (JTMS/SWDIO) — шарик C10: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA14 (JTCK/SWCLK) — шарик C11: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_OUT, SAI1_FS_BPA14PA11 — шарик C12: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PC15-OSC32_OUT — шарик D1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PF0 — шарик D2: FMC_A0, I2C2_SDAPF0PF3 — шарик D3: FMC_A3, LPTIM3_IN1PF3VDD — шарик D4VDDPB7 — шарик D5: COMP2_INM, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB5 — шарик D6: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CKPB5PD7 — шарик D7: DFSDM1_CKIN1, FMC_NCE, FMC_NE1, OCTOSPI1_IO7, USART2_CKPD7VDDIO2 — шарик D8VDDIO2VDD — шарик D9VDDPA9 — шарик D10: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA10 — шарик D11: CRS_SYNC, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA8 — шарик D12: LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CKPA8PF2 — шарик E1: FMC_A2, I2C2_SMBAPF2PF1 — шарик E2: FMC_A1, I2C2_SCLPF1PF4 — шарик E3: FMC_A4, LPTIM3_ETRPF4VSS — шарик E4VSSVSS — шарик E9VSSPC7 — шарик E10: DFSDM1_DATIN3, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC9 — шарик E11: DAC1_EXTI9, DEBUG_TRACED0, SAI2_EXTCLK, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOEPC9PC8 — шарик E12: SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PH0-OSC_IN — шарик F1: RCC_OSC_INPH0PF5 — шарик F2: FMC_A5, LPTIM3_OUTPF5PC2 — шарик F3: ADC1_IN3, ADC2_IN3, DFSDM1_CKOUT, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PC3 — шарик F4: ADC1_IN4, ADC2_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_OUT, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3VSS — шарик F6VSSVDD — шарик F7VDDPG6 — шарик F9: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_DQS, UCPD1_FRSTX1PG6PG7 — шарик F10: DFSDM1_CKOUT, FMC_INT, I2C3_SCL, LPUART1_TX, SAI1_CK1, SAI1_MCLK_A, UCPD1_FRSTX2PG7PC6 — шарик F11: DFSDM1_CKIN3, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PG8 — шарик F12: I2C3_SDA, LPUART1_RXPG8PH1-OSC_OUT — шарик G1: RCC_OSC_OUTPH1NRST — шарик G2NRSTPC1 — шарик G3: ADC1_IN2, ADC2_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PA1 — шарик G4: ADC1_IN6, ADC2_IN6, I2C1_SMBA, OCTOSPI1_DQS, OPAMP1_VINM, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1VDD — шарик G6VDDVSS — шарик G7VSSPG4 — шарик G9: FMC_A14, SAI2_MCLK_B, SPI1_MOSIPG4PG2 — шарик G10: FMC_A12, SAI2_SCK_B, SPI1_SCKPG2PG3 — шарик G11: FMC_A13, SAI2_FS_B, SPI1_MISOPG3PG5 — шарик G12: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSSPG5VSSA/VREF- — шарик H1VSSA/VREF-PC0 — шарик H2: ADC1_IN1, ADC2_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SAI2_FS_A, SDMMC1_D5PC0OPAMP1_VINM — шарик H3: OPAMP1_VINMOPAMP1VINMVSS — шарик H4VSSVSS — шарик H9VSSPD14 — шарик H10: FMC_D0, FMC_DA0, TIM4_CH3PD14PD13 — шарик H11: FMC_A18, I2C4_SDA, LPTIM2_OUT, TIM4_CH2, TSC_G6_IO4PD13PD15 — шарик H12: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4PD15VREF+ — шарик J1: VREFBUF_OUTVREF+PA0 — шарик J2: ADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PC5 — шарик J3: ADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, USART3_RXPC5VDD — шарик J4VDDPF14 — шарик J5: FMC_A8, I2C4_SCL, TSC_G8_IO1PF14PE8 — шарик J6: DFSDM1_CKIN2, FMC_D5, FMC_DA5, SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик J7: FMC_D7, FMC_DA7, OCTOSPI1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик J8: FMC_D9, FMC_DA9, OCTOSPI1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12VDD — шарик J9VDDPD9 — шарик J10: DAC1_EXTI9, FMC_D14, FMC_DA14, SAI2_MCLK_A, USART3_RXPD9PD11 — шарик J11: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTS, USART3_NSSPD11PD12 — шарик J12: FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12VDDA — шарик K1VDDAPA2 — шарик K2: ADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TXPA2PA7 — шарик K3: ADC1_IN12, ADC2_IN12, I2C3_SCL, OCTOSPI1_IO2, OPAMP2_VINM, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB2 — шарик K4: COMP1_INP, DFSDM1_CKIN0, I2C3_SMBA, LPTIM1_OUT, OCTOSPI1_DQS, RTC_OUT2, UCPD1_FRSTX1PB2PF11 — шарик K5: ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCLKPF11PG1 — шарик K6: FMC_A11, TSC_G8_IO4PG1PE7 — шарик K7: DFSDM1_DATIN2, FMC_D4, FMC_DA4, SAI1_SD_B, TIM1_ETRPE7PE14 — шарик K8: FMC_D11, FMC_DA11, OCTOSPI1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PE14PB10 — шарик K9: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_OUT, LPUART1_RX, OCTOSPI1_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB13 — шарик K10: DFSDM1_CKIN1, I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, UCPD1_FRSTX2, USART3_CTS, USART3_NSSPB13PB14 — шарик K11: DFSDM1_DATIN2, I2C2_SDA, LPTIM3_ETR, SAI2_MCLK_A, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTSPB14PB15 — шарик K12: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, RTC_REFIN, SAI2_SD_A, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC2PB15PA3 — шарик L1: ADC1_IN8, ADC2_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA6 — шарик L2: ADC1_IN11, ADC2_IN11, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PA4 — шарик L3: ADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT, OCTOSPI1_NCS, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PB1 — шарик L4: ADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PF12 — шарик L5: FMC_A6PF12PF15 — шарик L6: ADC1_EXTI15, ADC2_EXTI15, FMC_A9, I2C4_SDA, TSC_G8_IO2PF15PE11 — шарик L7: ADC1_EXTI11, ADC2_EXTI11, FMC_D8, FMC_DA8, OCTOSPI1_NCS, TIM1_CH2, TSC_G5_IO2PE11PE15 — шарик L8: ADC1_EXTI15, ADC2_EXTI15, FMC_D12, FMC_DA12, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKINPE15PB11 — шарик L9: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, TIM2_CH4, USART3_RXPB11VSSSMPS — шарик L10VSSSMPSPB12 — шарик L11: DFSDM1_DATIN1, I2C2_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SAI2_FS_A, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12PD8 — шарик L12: FMC_D13, FMC_DA13, USART3_TXPD8PA5 — шарик M1: ADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5OPAMP2_VINM — шарик M2: OPAMP2_VINMOPAMP2VINMPC4 — шарик M3: ADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7, USART3_TXPC4PB0 — шарик M4: ADC1_IN15, ADC2_IN15, COMP1_OUT, OCTOSPI1_IO1, OPAMP2_VOUT, SAI1_EXTCLK, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PF13 — шарик M5: FMC_A7, I2C4_SMBAPF13PG0 — шарик M6: FMC_A10, TSC_G8_IO3PG0PE9 — шарик M7: DAC1_EXTI9, DFSDM1_CKOUT, FMC_D6, FMC_DA6, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH1PE9PE13 — шарик M8: FMC_D10, FMC_DA10, OCTOSPI1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13VDDSMPS — шарик M9VDDSMPSVLXSMPS — шарик M10VLXSMPSV15SMPS — шарик M11V15SMPSPD10 — шарик M12: FMC_D15, FMC_DA15, SAI2_SCK_A, TSC_G6_IO1, USART3_CKPD10UFBGA132, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

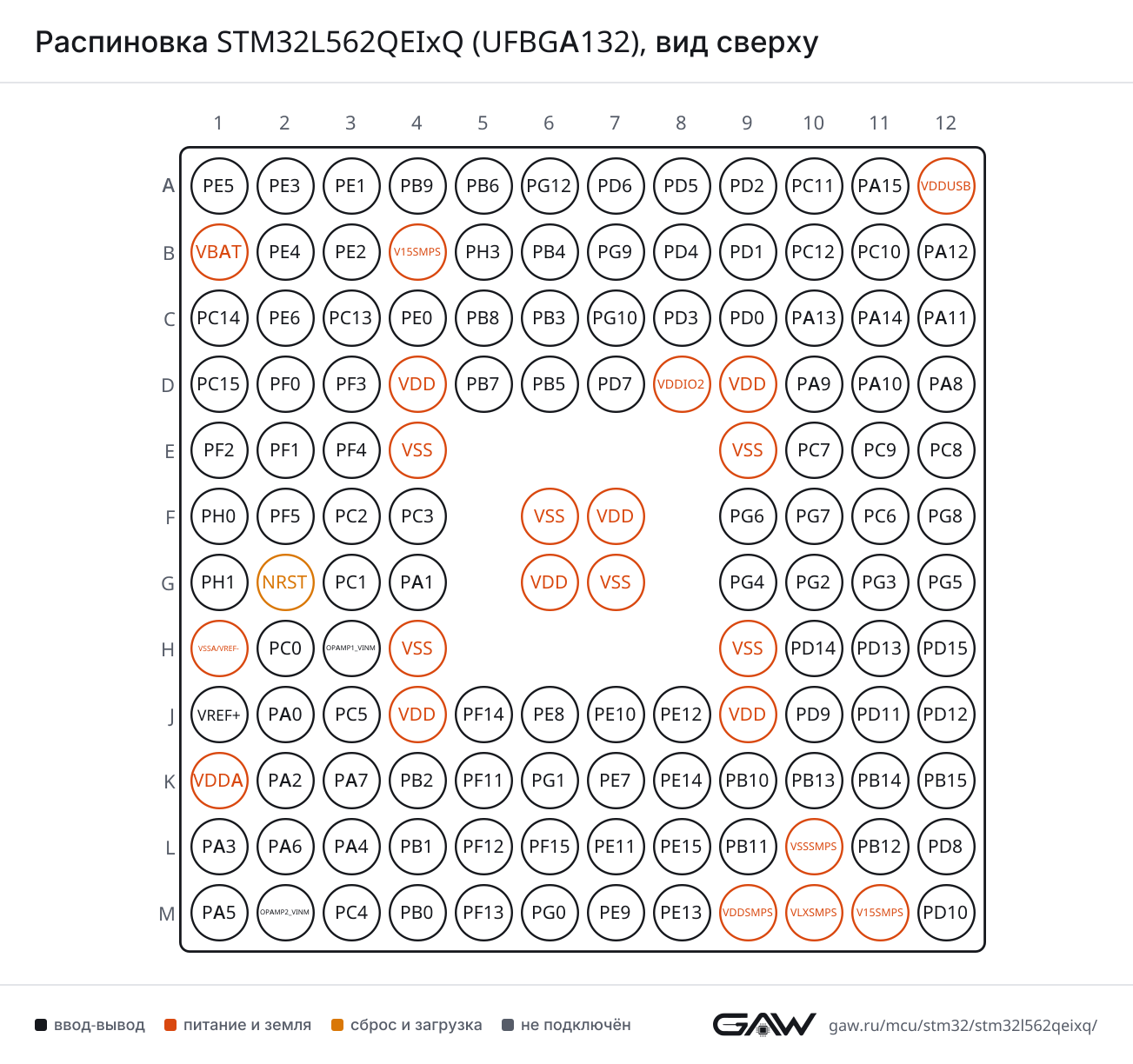

Распиновка STM32L562QEIxQ (UFBGA132), вид сверхуРаспиновка UFBGA132 картинкой
PNG, 1303 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (D6, AF7), PA8 (D12, AF7)
CTSPB4 (NJTRST) (B6, AF7), PA11 (C12, AF7)
DEPG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7)
NSSPB4 (NJTRST) (B6, AF7), PA11 (C12, AF7)
RTSPG12 (A6, AF7), PA12 (B12, AF7), PB3 (JTDO/TRACESWO) (C6, AF7)
RXPG10 (C7, AF7), PB7 (D5, AF7), PA10 (D11, AF7)
TXPB6 (A5, AF7), PG9 (B7, AF7), PA9 (D10, AF7)
USART2CKPD7 (D7, AF7), PA4 (L3, AF7)
CTSPD3 (C8, AF7), PA0 (J2, AF7)
DEPD4 (B8, AF7), PA1 (G4, AF7)
NSSPD3 (C8, AF7), PA0 (J2, AF7)
RTSPD4 (B8, AF7), PA1 (G4, AF7)
RXPD6 (A7, AF7), PA15 (JTDI) (A11, AF3), PA3 (L1, AF7)
TXPD5 (A8, AF7), PA2 (K2, AF7)
USART3CKPC12 (B10, AF7), PB12 (L11, AF7), PB0 (M4, AF7), PD10 (M12, AF7)
CTSPD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7)
DEPD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7)
NSSPD11 (J11, AF7), PB13 (K10, AF7), PA6 (L2, AF7)
RTSPD2 (A9, AF7), PA15 (JTDI) (A11, AF7), PD12 (J12, AF7), PB14 (K11, AF7), PB1 (L4, AF7)
RXPC11 (A10, AF7), PC5 (J3, AF7), PD9 (J10, AF7), PB11 (L9, AF7)
TXPC10 (B11, AF7), PB10 (K9, AF7), PD8 (L12, AF7), PC4 (M3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D5)
DEPA15 (JTDI) (A11, AF8)
RTSPA15 (JTDI) (A11, AF8)
RXPC11 (A10, AF8), PA1 (G4, AF8)
TXPC10 (B11, AF8), PA0 (J2, AF8)
UART5CTSPB5 (D6)
DEPB4 (NJTRST) (B6, AF8)
RTSPB4 (NJTRST) (B6, AF8)
RXPD2 (A9, AF8)
TXPC12 (B10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (G12, AF8), PB13 (K10, AF8), PA6 (L2, AF8)
DEPG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8)
RTSPG6 (F9, AF8), PB1 (L4, AF8), PB12 (L11, AF8)
RXPG8 (F12, AF8), PC0 (H2, AF8), PB10 (K9, AF8), PA3 (L1, AF8)
TXPG7 (F10, AF8), PC1 (G3, AF8), PA2 (K2, AF8), PB11 (L9, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B6, AF5), PA11 (C12, AF5), PG3 (G11, AF5), PE14 (K8, AF5), PA6 (L2, AF5)
MOSIPA12 (B12, AF5), PB5 (D6, AF5), PG4 (G9, AF5), PA7 (K3, AF5), PE15 (L8, AF5)
NSSPA15 (JTDI) (A11, AF5), PG5 (G12, AF5), PE12 (J8, AF5), PA4 (L3, AF5), PB0 (M4, AF5)
SCKPB3 (JTDO/TRACESWO) (C6, AF5), PA1 (G4, AF5), PG2 (G10, AF5), PA5 (M1, AF5), PE13 (M8, AF5)
SPI2MISOPD3 (C8, AF5), PC2 (F3, AF5), PB14 (K11, AF5)
MOSIPD4 (B8, AF5), PC3 (F4, AF5), PC1 (G3, AF3), PB15 (K12, AF5)
NSSPB9 (A4, AF5), PD0 (C9, AF5), PB12 (L11, AF5)
SCKPD1 (B9, AF5), PD3 (C8, AF3), PA9 (D10, AF3), PB10 (K9, AF5), PB13 (K10, AF5)
SPI3MISOPC11 (A10, AF6), PB4 (NJTRST) (B6, AF6), PG10 (C7, AF6)
MOSIPD6 (A7, AF5), PC12 (B10, AF6), PB5 (D6, AF6)
NSSPG12 (A6, AF6), PA15 (JTDI) (A11, AF6), PA4 (L3, AF6)
SCKPG9 (B7, AF6), PC10 (B11, AF6), PB3 (JTDO/TRACESWO) (C6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A5, AF4), PB8 (C5, AF4)
SDAPB9 (A4, AF4), PB7 (D5, AF4)
SMBAPA14 (JTCK/SWCLK) (C11, AF4), PB5 (D6, AF4), PA1 (G4, AF4)
I2C2SCLPF1 (E2, AF4), PB10 (K9, AF4), PB13 (K10, AF4)
SDAPF0 (D2, AF4), PB14 (K11, AF4), PB11 (L9, AF4)
SMBAPF2 (E1, AF4), PB12 (L11, AF4)
I2C3SCLPG7 (F10, AF4), PC0 (H2, AF4), PA7 (K3, AF4)
SDAPB4 (NJTRST) (B6, AF4), PG8 (F12, AF4), PC1 (G3, AF4)
SMBAPG6 (F9, AF4), PB2 (K4, AF4)
I2C4SCLPB6 (A5, AF5), PF14 (J5, AF4), PD12 (J12, AF4), PB10 (K9, AF3)
SDAPB7 (D5, AF5), PD13 (H11, AF4), PF15 (L6, AF4), PB11 (L9, AF3)
SMBAPA14 (JTCK/SWCLK) (C11, AF5), PD11 (J11, AF4), PF13 (M5, AF4)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (C5, AF9), PD0 (C9, AF9), PA11 (C12, AF9)
TXPB9 (A4, AF9), PD1 (B9, AF9), PA12 (B12, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C12, AF10)
DPPA12 (B12, AF10)
NOEPA13 (JTMS/SWDIO) (C10, AF10), PC9 (E11, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (A11)
CC2PB15 (K12)
DBCC1PB5 (D6)
DBCC2PB14 (K11)
FRSTX1PG6 (F9, AF11), PA2 (K2, AF11), PB2 (K4, AF11)
FRSTX2PC11 (A10, AF11), PG7 (F10, AF11), PB13 (K10, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (A4, AF8)
CKPC12 (B10, AF12)
CKINPB8 (C5, AF8)
CMDPD2 (A9, AF12)
D0PC8 (E12, AF12)
D0DIRPC6 (F11, AF8)
D1PC9 (E11, AF12)
D2PC10 (B11, AF12)
D3PC11 (A10, AF12)
D4PB8 (C5, AF12)
D5PB9 (A4, AF12), PC0 (H2, AF12)
D6PC6 (F11, AF12)
D7PC7 (E10, AF12)
D123DIRPC7 (E10, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPE10 (J7, AF10), PB10 (K9, AF10), PA3 (L1, AF10)
DQSPE3 (A2, AF3), PG6 (F9, AF3), PA1 (G4, AF10), PB2 (K4, AF10)
IO0PE12 (J8, AF10), PB1 (L4, AF10)
IO1PB0 (M4, AF10), PE13 (M8, AF10)
IO2PA7 (K3, AF10), PE14 (K8, AF10)
IO3PA6 (L2, AF10), PE15 (L8, AF10)
IO4PD4 (B8, AF10), PC1 (G3, AF10)
IO5PD5 (A8, AF10), PC2 (F3, AF10)
IO6PD6 (A7, AF10), PC3 (F4, AF10)
IO7PD7 (D7, AF10), PC0 (H2, AF3), PC4 (M3, AF10)
NCLKPB5 (D6, AF3), PF11 (K5, AF3), PB12 (L11, AF10), PE9 (M7, AF10)
NCSPC11 (A10, AF5), PA2 (K2, AF10), PA4 (L3, AF3), PE11 (L7, AF10), PB11 (L9, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B3, AF3), PB8 (C5, AF3), PG7 (F10, AF3), PA3 (L1, AF3)
CK2PE5 (A1, AF3), PA8 (D12, AF3)
D1PD6 (A7, AF3), PE6 (C2, AF3), PA10 (D11, AF3), PC3 (F4, AF3)
D2PB9 (A4, AF3), PE4 (B2, AF3)
D3PC5 (J3, AF3)
EXTCLKPA0 (J2, AF13), PB0 (M4, AF13)
FS_APB9 (A4, AF13), PE4 (B2, AF13), PA9 (D10, AF13)
FS_BPB6 (A5, AF13), PA14 (JTCK/SWCLK) (C11, AF13), PA4 (L3, AF13), PE9 (M7, AF13)
MCLK_APE2 (B3, AF13), PB8 (C5, AF13), PG7 (F10, AF13), PA3 (L1, AF13)
MCLK_BPB4 (NJTRST) (B6, AF13), PE10 (J7, AF13)
SCK_APE5 (A1, AF13), PA8 (D12, AF13), PB10 (K9, AF13)
SCK_BPB3 (JTDO/TRACESWO) (C6, AF13), PE8 (J6, AF13)
SD_APD6 (A7, AF13), PE6 (C2, AF13), PA10 (D11, AF13), PC3 (F4, AF13), PC1 (G3, AF13)
SD_BPE3 (A2, AF13), PA13 (JTMS/SWDIO) (C10, AF13), PB5 (D6, AF13), PE7 (K7, AF13)
SAI2EXTCLKPC9 (E11, AF13), PA2 (K2, AF13)
FS_APG10 (C7, AF13), PC0 (H2, AF13), PD12 (J12, AF13), PB12 (L11, AF13)
FS_BPA15 (JTDI) (A11, AF13), PG3 (G11, AF13)
MCLK_APC6 (F11, AF13), PD9 (J10, AF13), PB14 (K11, AF13)
MCLK_BPC11 (A10, AF13), PC7 (E10, AF13), PG4 (G9, AF13)
SCK_APG9 (B7, AF13), PB13 (K10, AF13), PD10 (M12, AF13)
SCK_BPC10 (B11, AF13), PG2 (G10, AF13)
SD_APG12 (A6, AF13), PD11 (J11, AF13), PB15 (K12, AF13)
SD_BPC12 (B10, AF13), PG5 (G12, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9)
EXTI15PA15 (JTDI) (A11), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8)
IN1PC0 (H2)
IN2PC1 (G3)
IN3PC2 (F3)
IN4PC3 (F4)
IN5PA0 (J2)
IN6PA1 (G4)
IN7PA2 (K2)
IN8PA3 (L1)
IN9PA4 (L3)
IN10PA5 (M1)
IN11PA6 (L2)
IN12PA7 (K3)
IN13PC4 (M3)
IN14PC5 (J3)
IN15PB0 (M4)
IN16PB1 (L4)
ADC2EXTI11PC11 (A10), PA11 (C12), PD11 (J11), PF11 (K5), PE11 (L7), PB11 (L9)
EXTI15PA15 (JTDI) (A11), PC15-OSC32_OUT (D1), PD15 (H12), PB15 (K12), PF15 (L6), PE15 (L8)
IN1PC0 (H2)
IN2PC1 (G3)
IN3PC2 (F3)
IN4PC3 (F4)
IN5PA0 (J2)
IN6PA1 (G4)
IN7PA2 (K2)
IN8PA3 (L1)
IN9PA4 (L3)
IN10PA5 (M1)
IN11PA6 (L2)
IN12PA7 (K3)
IN13PC4 (M3)
IN14PC5 (J3)
IN15PB0 (M4)
IN16PB1 (L4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A4), PG9 (B7), PA9 (D10), PC9 (E11), PD9 (J10), PE9 (M7)
OUT1PA4 (L3)
OUT2PA5 (M1)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (L4), PC4 (M3)
INPPC5 (J3), PA2 (K2), PB2 (K4)
OUTPB10 (K9, AF12), PB0 (M4, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (C6), PB7 (D5)
INPPB6 (A5), PB4 (NJTRST) (B6)
OUTPB5 (D6, AF12), PB11 (L9, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (G4), OPAMP1_VINM (H3)
VINPPA0 (J2)
VOUTPA3 (L1)
OPAMP2VINMPA7 (K3), OPAMP2_VINM (M2)
VINPPA6 (L2)
VOUTPB0 (M4)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (J1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L2, AF12), PE15 (L8, AF3), PB12 (L11, AF3)
BKIN2PA11 (C12, AF12), PE14 (K8, AF3)
CH1PA8 (D12, AF1), PE9 (M7, AF1)
CH1NPE8 (J6, AF1), PA7 (K3, AF1), PB13 (K10, AF1)
CH2PA9 (D10, AF1), PE11 (L7, AF1)
CH2NPE10 (J7, AF1), PB14 (K11, AF1), PB0 (M4, AF1)
CH3PA10 (D11, AF1), PE13 (M8, AF1)
CH3NPE12 (J8, AF1), PB15 (K12, AF1), PB1 (L4, AF1)
CH4PA11 (C12, AF1), PE14 (K8, AF1)
ETRPA12 (B12, AF1), PE7 (K7, AF1)
TIM2CH1PA15 (JTDI) (A11, AF1), PA0 (J2, AF1), PA5 (M1, AF1)
CH2PB3 (JTDO/TRACESWO) (C6, AF1), PA1 (G4, AF1)
CH3PA2 (K2, AF1), PB10 (K9, AF1)
CH4PA3 (L1, AF1), PB11 (L9, AF1)
ETRPA15 (JTDI) (A11, AF2), PA0 (J2, AF14), PA5 (M1, AF2)
TIM3CH1PE3 (A2, AF2), PB4 (NJTRST) (B6, AF2), PC6 (F11, AF2), PA6 (L2, AF2)
CH2PE4 (B2, AF2), PB5 (D6, AF2), PC7 (E10, AF2), PA7 (K3, AF2)
CH3PE5 (A1, AF2), PC8 (E12, AF2), PB0 (M4, AF2)
CH4PE6 (C2, AF2), PC9 (E11, AF2), PB1 (L4, AF2)
ETRPD2 (A9, AF2), PE2 (B3, AF2)
TIM4CH1PB6 (A5, AF2), PD12 (J12, AF2)
CH2PB7 (D5, AF2), PD13 (H11, AF2)
CH3PB8 (C5, AF2), PD14 (H10, AF2)
CH4PB9 (A4, AF2), PD15 (H12, AF2)
ETRPE0 (C4, AF2)
TIM5CH1PA0 (J2, AF2)
CH2PA1 (G4, AF2)
CH3PA2 (K2, AF2)
CH4PA3 (L1, AF2)
TIM8BKINPB7 (D5, AF13), PA6 (L2, AF13)
BKIN2PB6 (A5, AF12), PC9 (E11, AF14)
CH1PC6 (F11, AF3)
CH1NPA7 (K3, AF3), PA5 (M1, AF3)
CH2PC7 (E10, AF3)
CH2NPB14 (K11, AF3), PB0 (M4, AF3)
CH3PC8 (E12, AF3)
CH3NPB15 (K12, AF3), PB1 (L4, AF3)
CH4PC9 (E11, AF3)
ETRPA0 (J2, AF3)
TIM15BKINPA9 (D10, AF14), PB12 (L11, AF14)
CH1PG10 (C7, AF14), PA2 (K2, AF14), PB14 (K11, AF14)
CH1NPG9 (B7, AF14), PA1 (G4, AF14), PB13 (K10, AF14)
CH2PB15 (K12, AF14), PA3 (L1, AF14)
TIM16BKINPB5 (D6, AF14)
CH1PE0 (C4, AF14), PB8 (C5, AF14), PA6 (L2, AF14)
CH1NPB6 (A5, AF14)
TIM17BKINPB4 (NJTRST) (B6, AF14), PA10 (D11, AF14)
CH1PE1 (A3, AF14), PB9 (A4, AF14), PA7 (K3, AF14)
CH1NPB7 (D5, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (A5, AF1), PG12 (A6, AF1), PC3 (F4, AF1)
IN1PG10 (C7, AF1), PB5 (D6, AF1), PC0 (H2, AF1)
IN2PB7 (D5, AF1), PC2 (F3, AF1)
OUTPA14 (JTCK/SWCLK) (C11, AF1), PC1 (G3, AF1), PB2 (K4, AF1)
LPTIM2ETRPC3 (F4, AF14), PD11 (J11, AF14), PA5 (M1, AF14)
IN1PC0 (H2, AF14), PD12 (J12, AF14), PB1 (L4, AF14)
OUTPA8 (D12, AF14), PD13 (H11, AF14), PA4 (L3, AF14)
LPTIM3ETRPC10 (B11, AF2), PF4 (E3, AF2), PB14 (K11, AF2)
IN1PC11 (A10, AF2), PF3 (D3, AF2), PB13 (K10, AF2)
OUTPF5 (F2, AF2), PC3 (F4, AF2), PB10 (K9, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C3)
OUT2PB2 (K4)
REFINPB15 (K12, AF0)
TSPC13 (C3)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (D2, AF12)
A1PF1 (E2, AF12)
A2PF2 (E1, AF12)
A3PF3 (D3, AF12)
A4PF4 (E3, AF12)
A5PF5 (F2, AF12)
A6PF12 (L5, AF12)
A7PF13 (M5, AF12)
A8PF14 (J5, AF12)
A9PF15 (L6, AF12)
A10PG0 (M6, AF12)
A11PG1 (K6, AF12)
A12PG2 (G10, AF12)
A13PG3 (G11, AF12)
A14PG4 (G9, AF12)
A15PG5 (G12, AF12)
A16PD11 (J11, AF12)
A17PD12 (J12, AF12)
A18PD13 (H11, AF12)
A19PE3 (A2, AF12)
A20PE4 (B2, AF12)
A21PE5 (A1, AF12)
A22PE6 (C2, AF12)
A23PE2 (B3, AF12)
ALEPD12 (J12)
CLEPD11 (J11)
CLKPD3 (C8, AF12)
D0PD14 (H10, AF12)
D1PD15 (H12, AF12)
D2PD0 (C9, AF12)
D3PD1 (B9, AF12)
D4PE7 (K7, AF12)
D5PE8 (J6, AF12)
D6PE9 (M7, AF12)
D7PE10 (J7, AF12)
D8PE11 (L7, AF12)
D9PE12 (J8, AF12)
D10PE13 (M8, AF12)
D11PE14 (K8, AF12)
D12PE15 (L8, AF12)
D13PD8 (L12, AF12)
D14PD9 (J10, AF12)
D15PD10 (M12, AF12)
DA0PD14 (H10, AF12)
DA1PD15 (H12, AF12)
DA2PD0 (C9, AF12)
DA3PD1 (B9, AF12)
DA4PE7 (K7, AF12)
DA5PE8 (J6, AF12)
DA6PE9 (M7, AF12)
DA7PE10 (J7, AF12)
DA8PE11 (L7, AF12)
DA9PE12 (J8, AF12)
DA10PE13 (M8, AF12)
DA11PE14 (K8, AF12)
DA12PE15 (L8, AF12)
DA13PD8 (L12, AF12)
DA14PD9 (J10, AF12)
DA15PD10 (M12, AF12)
INTPG7 (F10, AF12)
NBL0PE0 (C4, AF12)
NBL1PE1 (A3, AF12)
NCEPG9 (B7, AF12), PD7 (D7, AF12)
NE1PD7 (D7, AF12)
NE2PG9 (B7, AF12)
NE3PG10 (C7, AF12)
NE4PG12 (A6, AF12)
NLPB7 (D5, AF12)
NOEPD4 (B8, AF12)
NWAITPD6 (A7, AF12)
NWEPD5 (A8, AF12)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (L11, AF9)
G1_IO2PB13 (K10, AF9)
G1_IO3PB14 (K11, AF9)
G2_IO1PB4 (NJTRST) (B6, AF9)
G2_IO2PB5 (D6, AF9)
G2_IO3PB6 (A5, AF9)
G2_IO4PB7 (D5, AF9)
G3_IO2PC10 (B11, AF9)
G3_IO3PC11 (A10, AF9)
G3_IO4PC12 (B10, AF9)
G4_IO1PC6 (F11, AF9)
G4_IO2PC7 (E10, AF9)
G4_IO3PC8 (E12, AF9)
G4_IO4PC9 (E11, AF9)
G5_IO1PE10 (J7, AF9)
G5_IO2PE11 (L7, AF9)
G5_IO3PE12 (J8, AF9)
G5_IO4PE13 (M8, AF9)
G6_IO1PD10 (M12, AF9)
G6_IO2PD11 (J11, AF9)
G6_IO3PD12 (J12, AF9)
G6_IO4PD13 (H11, AF9)
G7_IO1PE2 (B3, AF9)
G7_IO2PE3 (A2, AF9)
G7_IO3PE4 (B2, AF9)
G7_IO4PE5 (A1, AF9)
G8_IO1PF14 (J5, AF9)
G8_IO2PF15 (L6, AF9)
G8_IO3PG0 (M6, AF9)
G8_IO4PG1 (K6, AF9)
SYNCPD2 (A9, AF9), PB10 (K9, AF9)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PD4 (B8, AF6), PB2 (K4, AF6)
CKIN1PD7 (D7, AF6), PB13 (K10, AF6)
CKIN2PE8 (J6, AF6), PB15 (K12, AF6)
CKIN3PE5 (A1, AF6), PC6 (F11, AF6)
CKOUTPB8 (C5, AF5), PC2 (F3, AF6), PG7 (F10, AF6), PE9 (M7, AF6)
DATIN0PD3 (C8, AF6), PB1 (L4, AF6)
DATIN1PD6 (A7, AF6), PB12 (L11, AF6)
DATIN2PE7 (K7, AF6), PB14 (K11, AF6)
DATIN3PE4 (B2, AF6), PC7 (E10, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C11, AF0)
JTDIPA15 (JTDI) (A11, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (C6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C10, AF0)
NJTRSTPB4 (NJTRST) (B6, AF0)
TRACECLKPE2 (B3, AF0)
TRACED0PE3 (A2, AF0), PC9 (E11, AF0), PC1 (G3, AF0)
TRACED1PE4 (B2, AF0), PC10 (B11, AF0)
TRACED2PE5 (A1, AF0), PD2 (A9, AF0)
TRACED3PC12 (B10, AF0), PE6 (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K2)
MCOPA8 (D12, AF0)
OSC_INPH0-OSC_IN (F1)
OSC_OUTPH1-OSC_OUT (G1)
OSC32_INPC14-OSC32_IN (C1)
OSC32_OUTPC15-OSC32_OUT (D1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (J2)
PWR_WKUP2PC13 (C3)
PWR_WKUP3PE6 (C2)
PWR_WKUP4PA2 (K2)
PWR_WKUP5PC5 (J3)
TAMP_IN1PC13 (C3)
TAMP_IN2PA0 (J2)
TAMP_IN3PE6 (C2)
TAMP_IN4PC5 (J3)
TAMP_IN5PA1 (G4)
TAMP_OUT1PA0 (J2)
TAMP_OUT2PC13 (C3)
TAMP_OUT4PA1 (G4)
TAMP_OUT5PC5 (J3)
TAMP_OUT6PE6 (C2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 132 шарика корпуса UFBGA132 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE5ввод-выводDEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF6), FMC_A21 (AF12), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
A2PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
A3PE1ввод-выводFMC_NBL1 (AF12), TIM17_CH1 (AF14)
A4PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
A5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF12), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A6PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
A7PD6ввод-выводDFSDM1_DATIN1 (AF6), FMC_NWAIT (AF12), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
A8PD5ввод-выводFMC_NWE (AF12), OCTOSPI1_IO5 (AF10), USART2_TX (AF7)
A9PD2ввод-выводDEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
A11PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
A12VDDUSBпитание—
B1VBATпитание—
B2PE4ввод-выводDEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF6), FMC_A20 (AF12), SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B3PE2ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B4V15SMPSпитание—
B5PH3-BOOT0ввод-вывод—
B6PB4 (NJTRST)ввод-выводCOMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
B7PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
B8PD4ввод-выводDFSDM1_CKIN0 (AF6), FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
B9PD1ввод-выводFDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
B10PC12ввод-выводDEBUG_TRACED3 (AF0), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B11PC10ввод-выводDEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B12PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
C1PC14-OSC32_INввод-выводRCC_OSC32_IN
C2PE6ввод-выводDEBUG_TRACED3 (AF0), FMC_A22 (AF12), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
C3PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
C4PE0ввод-выводFMC_NBL0 (AF12), TIM16_CH1 (AF14), TIM4_ETR (AF2)
C5PB8ввод-выводDFSDM1_CKOUT (AF5), FDCAN1_RX (AF9), I2C1_SCL (AF4), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C6PB3 (JTDO/TRACESWO)ввод-выводCOMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C7PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
C8PD3ввод-выводDFSDM1_DATIN0 (AF6), FMC_CLK (AF12), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
C9PD0ввод-выводFDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5)
C10PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
C11PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_OUT (AF1), SAI1_FS_B (AF13)
C12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
D1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
D2PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
D3PF3ввод-выводFMC_A3 (AF12), LPTIM3_IN1 (AF2)
D4VDDпитание—
D5PB7ввод-выводCOMP2_INM, FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF13), TSC_G2_IO4 (AF9), UART4_CTS, USART1_RX (AF7)
D6PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS, UCPD1_DBCC1, USART1_CK (AF7)
D7PD7ввод-выводDFSDM1_CKIN1 (AF6), FMC_NCE (AF12), FMC_NE1 (AF12), OCTOSPI1_IO7 (AF10), USART2_CK (AF7)
D8VDDIO2питание—
D9VDDпитание—
D10PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D11PA10ввод-выводCRS_SYNC (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D12PA8ввод-выводLPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
E1PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
E2PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
E3PF4ввод-выводFMC_A4 (AF12), LPTIM3_ETR (AF2)
E4VSSпитание—
E9VSSпитание—
E10PC7ввод-выводDFSDM1_DATIN3 (AF6), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E11PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), SAI2_EXTCLK (AF13), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF14), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
E12PC8ввод-выводSDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
F1PH0-OSC_INввод-выводRCC_OSC_IN
F2PF5ввод-выводFMC_A5 (AF12), LPTIM3_OUT (AF2)
F3PC2ввод-выводADC1_IN3, ADC2_IN3, DFSDM1_CKOUT (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
F4PC3ввод-выводADC1_IN4, ADC2_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_OUT (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
F6VSSпитание—
F7VDDпитание—
F9PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), UCPD1_FRSTX1 (AF11)
F10PG7ввод-выводDFSDM1_CKOUT (AF6), FMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), UCPD1_FRSTX2 (AF11)
F11PC6ввод-выводDFSDM1_CKIN3 (AF6), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
F12PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
G1PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2NRSTсброс—
G3PC1ввод-выводADC1_IN2, ADC2_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_OUT (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
G4PA1ввод-выводADC1_IN6, ADC2_IN6, I2C1_SMBA (AF4), OCTOSPI1_DQS (AF10), OPAMP1_VINM, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
G6VDDпитание—
G7VSSпитание—
G9PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
G10PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
G11PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
G12PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
H1VSSA/VREF-питание—
H2PC0ввод-выводADC1_IN1, ADC2_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12)
H3OPAMP1_VINMслужебныйOPAMP1_VINM
H4VSSпитание—
H9VSSпитание—
H10PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
H11PD13ввод-выводFMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_OUT (AF14), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
H12PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
J1VREF+служебныйVREFBUF_OUT
J2PA0ввод-выводADC1_IN5, ADC2_IN5, OPAMP1_VINP, PWR_WKUP1, SAI1_EXTCLK (AF13), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
J3PC5ввод-выводADC1_IN14, ADC2_IN14, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, USART3_RX (AF7)
J4VDDпитание—
J5PF14ввод-выводFMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9)
J6PE8ввод-выводDFSDM1_CKIN2 (AF6), FMC_D5 (AF12), FMC_DA5 (AF12), SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
J7PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
J8PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
J9VDDпитание—
J10PD9ввод-выводDAC1_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), SAI2_MCLK_A (AF13), USART3_RX (AF7)
J11PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
J12PD12ввод-выводFMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K1VDDAпитание—
K2PA2ввод-выводADC1_IN7, ADC2_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SAI2_EXTCLK (AF13), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
K3PA7ввод-выводADC1_IN12, ADC2_IN12, I2C3_SCL (AF4), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
K4PB2ввод-выводCOMP1_INP, DFSDM1_CKIN0 (AF6), I2C3_SMBA (AF4), LPTIM1_OUT (AF1), OCTOSPI1_DQS (AF10), RTC_OUT2, UCPD1_FRSTX1 (AF11)
K5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCLK (AF3)
K6PG1ввод-выводFMC_A11 (AF12), TSC_G8_IO4 (AF9)
K7PE7ввод-выводDFSDM1_DATIN2 (AF6), FMC_D4 (AF12), FMC_DA4 (AF12), SAI1_SD_B (AF13), TIM1_ETR (AF1)
K8PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF3), TIM1_CH4 (AF1)
K9PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_OUT (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
K10PB13ввод-выводDFSDM1_CKIN1 (AF6), I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), UCPD1_FRSTX2 (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
K11PB14ввод-выводDFSDM1_DATIN2 (AF6), I2C2_SDA (AF4), LPTIM3_ETR (AF2), SAI2_MCLK_A (AF13), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
K12PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), RTC_REFIN (AF0), SAI2_SD_A (AF13), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
L1PA3ввод-выводADC1_IN8, ADC2_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
L2PA6ввод-выводADC1_IN11, ADC2_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
L3PA4ввод-выводADC1_IN9, ADC2_IN9, DAC1_OUT1, LPTIM2_OUT (AF14), OCTOSPI1_NCS (AF3), SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
L4PB1ввод-выводADC1_IN16, ADC2_IN16, COMP1_INM, DFSDM1_DATIN0 (AF6), LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
L5PF12ввод-выводFMC_A6 (AF12)
L6PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9)
L7PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS (AF10), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
L8PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF3)
L9PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), TIM2_CH4 (AF1), USART3_RX (AF7)
L10VSSSMPSпитание—
L11PB12ввод-выводDFSDM1_DATIN1 (AF6), I2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SAI2_FS_A (AF13), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9), USART3_CK (AF7)
L12PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
M1PA5ввод-выводADC1_IN10, ADC2_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3)
M2OPAMP2_VINMслужебныйOPAMP2_VINM
M3PC4ввод-выводADC1_IN13, ADC2_IN13, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
M4PB0ввод-выводADC1_IN15, ADC2_IN15, COMP1_OUT (AF12), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SAI1_EXTCLK (AF13), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
M5PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4)
M6PG0ввод-выводFMC_A10 (AF12), TSC_G8_IO3 (AF9)
M7PE9ввод-выводDAC1_EXTI9, DFSDM1_CKOUT (AF6), FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
M8PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
M9VDDSMPSпитание—
M10VLXSMPSпитание—
M11V15SMPSпитание—
M12PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V15SMPSB4, M11—
VBATB1резервное питание: часы реального времени и резервные регистры
VDDD4, D9, F7, G6, J4, J9питание цифровой части и линий ввода-вывода
VDDAK1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2D8питание отдельной группы линий ввода-вывода
VDDSMPSM9—
VDDUSBA12питание приёмопередатчика USB
VLXSMPSM10—
VSSE4, E9, F6, G7, H4, H9общий провод (земля)
VSSA/VREF-H1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VSSSMPSL10—
NRSTG2сброс, активный уровень — низкий
OPAMP1_VINMH3—
OPAMP2_VINMM2—
VREF+J1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L562QEIxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L562QESTM32L562QEIxQ512 КБ256 КБ

Линейка STM32L5x2, семейство STM32L5, ядро Cortex-M33. Отладочные платы ST на этом микроконтроллере: STM32L562E-DK.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA132, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L552QC, STM32L552QESTM32L5x2132 из 132выводы совпадают полностьютолько у этого: AES, PKA
STM32L552QEIxSTM32L5x2127 из 132B4: V15SMPS → PG15; L10: VSSSMPS → VSS; M9: VDDSMPS → PG14; M10: VLXSMPS → PG13; M11: V15SMPS → PG11только у этого: AES, PKA
STM32U3B5QGIxQSTM32U3x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U3B5QIIxQSTM32U3x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U3C5QIIxQSTM32U3x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U5A5QIIxQSTM32U5x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U5A5QJIxQSTM32U5x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U575QGIxQSTM32U575/585129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U575QIIxQSTM32U575/585129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U585QIIxQSTM32U575/585129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U595QIIxQSTM32U5x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11
STM32U595QJIxQSTM32U5x5129 из 132B4: V15SMPS → VDD11; H1: VSSA/VREF- → VSSA; M11: V15SMPS → VDD11

Частые вопросы

На каких выводах USART1 у STM32L562QEIxQ?

В корпусе UFBGA132 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PG9 (шарик B7, AF7) или PA9 (шарик D10, AF7), USART1_RX — на PG10 (шарик C7, AF7) или PB7 (шарик D5, AF7) или PA10 (шарик D11, AF7).

Где у STM32L562QEIxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C10, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L562QEIxQ?

I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик C5, AF4), I2C1_SDA — PB9 (шарик A4, AF4) или PB7 (шарик D5, AF4).

Сколько выводов ввода-вывода у STM32L562QEIxQ в корпусе UFBGA132?

106 из 132. Ещё 22 вывода заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L562QEIxQ?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
