STM32N647A0 в корпусе VFBGA169: распиновка

STM32N647A0 — микроконтроллер STM32N6 на ядре Cortex-M55 с частотой до 800 МГц: 4200 КБ ОЗУ. Корпус VFBGA169 — 169 шариков, из них 90 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M55
Частота ядра
до 800 МГц
ОЗУ
4200 КБ
Корпус
VFBGA169, 169 шариков
Линий ввода-вывода
90
Напряжение питания
1,71…3,6 В

Схема корпуса VFBGA169

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32N647A0 в корпусе VFBGA169, вид сверхуABCDEFGHJKLMN12345678910111213PDR_ON — шарик A1PDR_ONNC — шарик A2NCOTG2_HSDM — шарик A3: USB2_OTG_HS_DMOTG2HSDMNC — шарик A4NCOTG1_HSDM — шарик A5: USB1_OTG_HS_DMOTG1HSDMOTG1_TXRTUNE — шарик A6OTG1TXRTUNEPH1-OSC_OUT — шарик A7: RCC_OSC_OUTPH1PC11 — шарик A8: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4, DCMI_D4, HDP_HDP3, I2C4_SDA, I3C2_SDA, PSSI_D4, SPI3_MISO, UART4_RX, USART3_RXPC11PE11 — шарик A9: ADC1_EXTI11, ADC2_EXTI11, FDCAN3_TX, FMC_SDNWE, LTDC_VSYNC, MDF1_CKI5, SPI4_NSS, TIM1_CH2PE11PE13 — шарик A10: ADF1_CCK0, FMC_SDNCAS, I2C4_SCL, SPI4_MISO, TIM1_CH3PE13PD7 — шарик A11: DCMIPP_D0, DCMI_D0, FMC_A2, FMC_A18, HDP_HDP3, PSSI_D0, SPI2_MOSI, SPI3_NSS, TIM15_CH1N, TIM1_CH2PD7PD1 — шарик A12: ETH1_MDC, FDCAN1_TX, FMC_A7, FMC_A23, UART4_TXPD1VSS — шарик A13VSSPC14-OSC32_IN(OSC32_IN) — шарик B1: RCC_OSC32_INPC14OTG2_ID — шарик B2: USB2_OTG_HS_IDOTG2IDOTG2_HSDP — шарик B3: USB2_OTG_HS_DPOTG2HSDPOTG1_ID — шарик B4: USB1_OTG_HS_IDOTG1IDOTG1_HSDP — шарик B5: USB1_OTG_HS_DPOTG1HSDPUCPD1_CC1 — шарик B6: UCPD1_CC1UCPD1CC1PH0-OSC_IN — шарик B7: RCC_OSC_INPH0PC12 — шарик B8: DCMIPP_D9, DCMI_D9, DEBUG_TRACED3, FMC_NL, HDP_HDP4, PSSI_D9, SPI3_MOSI, SPI6_SCK, TIM15_CH1, TIM1_CH4, UART5_TX, USART3_CKPC12PE14 — шарик B9: ADF1_CCK1, FMC_NWE, FMC_SDNE0, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2C4_SDA, SPI4_MOSI, TIM1_CH4PE14PE12 — шарик B10: FDCAN3_RX, FMC_SDNRAS, MDF1_SDI5, SPI4_SCK, TIM1_CH3NPE12PD10 — шарик B11: DEBUG_TRACECLK, FMC_A3, FMC_A19, GFXTIM_TE, HDP_HDP4, I2S1_MCK, MDF1_CKI3, TIM1_ETR, UCPD1_FRSTX1PD10PD0 — шарик B12: DCMIPP_HSYNC, DCMI_HSYNC, FDCAN1_RX, FMC_A6, FMC_A22, PSSI_DE, TIM1_ETR, UART4_RXPD0PD15 — шарик B13: ADC1_EXTI15, ADC2_EXTI15, FMC_A8, I2C2_SDA, LTDC_R2, USART10_TXPD15PC15-OSC32_OUT(OSC32_OUT) — шарик C1: RCC_OSC32_OUTPC15VBAT — шарик C2VBATOTG2_TXRTUNE — шарик C3OTG2TXRTUNEVDDA18USB — шарик C4VDDA18USBVDD33USB — шарик C5VDD33USBUCPD1_CC2 — шарик C6: UCPD1_CC2UCPD1CC2PC9 — шарик C7: AUDIOCLK, DCMIPP_D3, DCMI_D3, HDP_HDP1, I2C3_SDA, LTDC_B3, PSSI_D3, RCC_MCO_2, TIM3_CH4, UART5_CTS, UCPD1_FRSTX2, USART6_RXPC9PH2 — шарик C8: DCMIPP_D11, DCMI_D11, DEBUG_TRACED2, FDCAN1_TX, FMC_NE3, PSSI_D11, TIM15_BKIN, TIM1_ETR, TIM3_ETR, UART5_RXPH2PE5 — шарик C9: DCMIPP_D5, DCMI_D5, FDCAN2_TX, FMC_SDNE1, HDP_HDP6, I3C1_SCL, LPUART1_TX, PSSI_D5, TIM16_CH1N, UART5_TX, USART1_TXPE5PD2 — шарик C10: ADF1_SDI0, DEBUG_TRACED0, FMC_A0, FMC_A16, FMC_CLE, HDP_HDP1, MDF1_SDI1, MDIOS_MDC, PWR_WKUP4, SAI1_D1, SAI1_SD_A, SPI2_MOSI, TIM15_CH1N, TIM1_CH3PD2PE7 — шарик C11: FMC_A4, FMC_A20, MDF1_CKI0, TIM1_ETR, UART7_RXPE7PD3 — шарик C12: DCMIPP_D14, ETH1_PHY_INTN, FMC_A10, I2C2_SMBA, PSSI_D14, USART10_RX, USART6_CTSPD3PD14 — шарик C13: FMC_A9, I2C2_SCL, USART10_RXPD14V08CAP — шарик D1V08CAPPC13 — шарик D2: HDP_HDP5, PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13BOOT0 — шарик D3BOOT0PWR_ON — шарик D4PWR_ONVDDA18AON — шарик D5VDDA18AONPC10 — шарик D6: DCMIPP_D14, FMC_CLK, HDP_HDP2, I2C4_SCL, I3C2_SCL, PSSI_D14, SPI3_SCK, TIM1_BKIN, UART4_TX, USART3_TXPC10PC8 — шарик D7: DCMIPP_D2, DCMI_D2, DEBUG_TRACED1, FMC_NE4, HDP_HDP0, I2C3_SMBA, LTDC_B0, PSSI_D2, TIM3_CH3, UART5_DE, UART5_RTS, UCPD1_FRSTX1, USART6_CKPC8VDDIO4 — шарик D8VDDIO4PE15 — шарик D9: ADC1_EXTI15, ADC2_EXTI15, FMC_SDCKE0, GFXTIM_FCKCAL, GFXTIM_LCKCAL, I2C4_SMBA, SPI5_SCK, TIM1_BKIN, USART10_CKPE15PD6 — шарик D10: FMC_A1, FMC_A17, FMC_ALE, HDP_HDP2, SPI2_MISO, TIM15_CH2, TIM1_CH1PD6PD12 — шарик D11: DCMIPP_D12, DCMI_D12, ETH1_MDIO, FMC_A5, FMC_A21, HDP_HDP5, MDF1_SDI3, PSSI_D12, SAI1_D3, UCPD1_FRSTX2PD12PE8 — шарик D12: DCMIPP_D4, DCMI_D4, FMC_A12, MDF1_SDI0, PSSI_D4, TIM1_CH1N, UART7_TX, USART3_TXPE8PD4 — шарик D13: DCMIPP_D9, DCMI_D9, FMC_A11, I2C2_SDA, PSSI_D9, SPI5_MISO, TAMP_IN7, TAMP_OUT8, TIM1_BKIN2, USART6_DE, USART6_RTSPD4VDDA18PMU — шарик E1VDDA18PMUVSSAPMU — шарик E2VSSAPMUVFBSMPS — шарик E3VFBSMPSNRST — шарик E4NRSTVSSAON — шарик E5VSSAONVSS — шарик E6VSSVDDCORE — шарик E7VDDCOREVSS — шарик E8VSSVDD — шарик E9VDDPB3 — шарик E10: DEBUG_TRACECLK, FMC_A23, FMC_NBL1, GFXTIM_FCKCAL, GFXTIM_LCKCAL, HDP_HDP0, MDF1_CKI1, TIM1_CH4N, USART1_CKPB3PD8 — шарик E11: DCMIPP_D11, DCMI_D11, FMC_NBL0, LTDC_R7, PSSI_D11, TAMP_IN3, TAMP_OUT4, USART3_TXPD8PE10 — шарик E12: DCMIPP_D3, DCMI_D3, DEBUG_TRACECLK, FMC_A15, FMC_BA1, MDF1_SDI4, PSSI_D3, TIM1_CH2N, UART7_CTS, USART3_RXPE10PE9 — шарик E13: FMC_A14, FMC_BA0, MDF1_CKI4, TIM1_CH1, UART7_DE, UART7_RTSPE9VSSSMPS — шарик F1VSSSMPSVSSSMPS — шарик F2VSSSMPSVSSSMPS — шарик F3VSSSMPSVSSSMPS — шарик F4VSSSMPSVSS — шарик F5VSSVDDCORE — шарик F6VDDCOREVSS — шарик F7VSSVDDCORE — шарик F8VDDCOREVSS — шарик F9VSSPE2 — шарик F10: ADF1_CCK0, DEBUG_TRACECLK, FMC_D11, FMC_DA11, MDF1_CCK0, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, TIM1_CH2N, UCPD1_FRSTX1PE2PE1 — шарик F11: DCMIPP_D8, DCMI_D8, FMC_D10, FMC_DA10, LPTIM2_CH2, PSSI_D8, USART3_TXPE1PE0 — шарик F12: DCMIPP_D2, DCMI_D2, FMC_D9, FMC_DA9, LPTIM2_ETR, PSSI_D2, TAMP_IN6, TAMP_OUT5, USART3_RXPE0PD11 — шарик F13: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D15, FMC_D8, FMC_DA8, I2C4_SDA, PSSI_D15, SPI2_MISO, UCPD1_FRSTX1PD11VLXSMPS — шарик G1VLXSMPSVLXSMPS — шарик G2VLXSMPSVLXSMPS — шарик G3VLXSMPSVLXSMPS — шарик G4VLXSMPSVDDCORE — шарик G5VDDCOREVSS — шарик G6VSSVDDCORE — шарик G7VDDCOREVSS — шарик G8VSSVDD — шарик G9VDDPB7 — шарик G10: ADF1_SDI0, DCMIPP_D7, DCMI_D7, DEBUG_TRACED3, FMC_D15, FMC_DA15, MDF1_SDI1, PSSI_D7, SAI1_D1, SAI1_SD_A, SPI4_MOSI, TIM15_CH2, TIM1_BKIN2PB7PB6 — шарик G11: ADF1_CCK1, DCMIPP_D6, DCMI_D6, DEBUG_TRACED2, FMC_D14, FMC_DA14, MDF1_CCK1, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH1PB6PB0 — шарик G12: ADF1_SDI0, DCMIPP_D4, DCMI_D4, DEBUG_TRACED1, FMC_D13, FMC_DA13, MDF1_SDI2, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1N, TIM1_CH4PB0PE3 — шарик G13: DEBUG_TRACED0, FMC_D12, FMC_DA12, MDF1_CKI2, SAI1_SD_B, TIM15_BKINPE3VDDSMPS — шарик H1VDDSMPSVDDSMPS — шарик H2VDDSMPSVDDSMPS — шарик H3VDDSMPSVDDSMPS — шарик H4VDDSMPSVSS — шарик H5VSSVDDCORE — шарик H6VDDCOREVSS — шарик H7VSSVDDCORE — шарик H8VDDCOREVSS — шарик H9VSSVDDIO3 — шарик H10VDDIO3PN11 — шарик H11: ADC1_EXTI11, ADC2_EXTI11, LTDC_B6, XSPIM_P2_IO7PN11PN3 — шарик H12: FMC_A22, XSPIM_P2_IO1PN3PN1 — шарик H13: FMC_A24, XSPIM_P2_NCS1PN1PF4 — шарик J1: ADC1_INP18, DCMIPP_HSYNC, DCMI_HSYNC, ETH1_MDIO, HDP_HDP4, I2S1_WS, LTDC_R3, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSSPF4PF10 — шарик J2: DCMIPP_D11, DCMIPP_D15, DCMI_D11, ETH1_MII_RX_DV, ETH1_RGMII_RX_CTL, ETH1_RMII_CRS_DV, LTDC_R1, MDF1_SDI3, PSSI_D11, PSSI_D15, SAI1_D3, TIM16_BKIN, UART7_RX, UCPD1_FRSTX1PF10PF5 — шарик J3: DCMIPP_D6, DCMI_D6, ETH1_CLK, FMC_NE3, LPTIM2_IN2, LTDC_G0, PSSI_D6, TIM1_ETR, USART3_CTS, USART3_NSSPF5PF3 — шарик J4: ADC1_INP16, DCMIPP_HSYNC, DCMI_HSYNC, ETH1_PPS_OUT, FDCAN3_RX, FMC_NL, LTDC_R4, PSSI_DEPF3VDDA18PLL — шарик J5VDDA18PLLVSS — шарик J6VSSVDDCORE — шарик J7VDDCOREVSS — шарик J8VSSVDD — шарик J9VDDVDDIO3 — шарик J10VDDIO3PN2 — шарик J11: FMC_A23, XSPIM_P2_IO0PN2PN10 — шарик J12: LTDC_B4, XSPIM_P2_IO6PN10PN0 — шарик J13: FMC_A25, XSPIM_P2_DQS0PN0PF2 — шарик K1: ETH1_RGMII_CLK125, FDCAN3_TX, FMC_NWAIT, LTDC_B1, SPI2_SCK, TIM1_CH3NPF2PF14 — шарик K2: ADC2_INN2, ADC2_INP6, ETH1_MII_RXD0, ETH1_RGMII_RXD0, ETH1_RMII_RXD0, LTDC_G0, SPI5_MOSI, TIM2_CH2, USART1_CTSPF14PF15 — шарик K3: ADC1_EXTI15, ADC2_EXTI15, ETH1_MII_RXD1, ETH1_RGMII_RXD1, ETH1_RMII_RXD1, LTDC_G1, SPI5_SCK, USART1_DE, USART1_RTSPF15PF7 — шарик K4: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH1_MII_RX_CLK, ETH1_RGMII_RX_CLK, ETH1_RMII_REF_CLK, GFXTIM_TE, HDP_HDP0, I2S1_CK, LTDC_VSYNC, SPI1_SCK, TIM1_CH2N, TIM3_CH3, TIM9_CH1, UART4_CTSPF7VSSA — шарик K5VSSAPG14 — шарик K6: DCMIPP_D11, DCMI_D11, DEBUG_TRACED1, FMC_NCE, FMC_NE2, LTDC_B1, PSSI_D11, SPI6_MOSI, USART10_RTS, USART6_TXPG14PA12 — шарик K7: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX, FMC_D0, FMC_DA0, HDP_HDP4, LPUART1_DE, LPUART1_RTS, LTDC_B2, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTSPA12PA2 — шарик K8: ADC1_INP14, ADC2_INP14, FMC_D5, FMC_DA5, HDP_HDP2, LTDC_B7, MDIOS_MDIO, PWR_WKUP2, TIM15_CH1, TIM2_CH3PA2PG13 — шарик K9: DCMIPP_D12, DCMI_D12, FMC_NE1, LPTIM2_IN1, LTDC_DE, PSSI_D12, USART3_DE, USART3_RTSPG13PB12 — шарик K10: FDCAN2_RX, FMC_D9, FMC_DA9, HDP_HDP4, I2C2_SMBA, LPTIM2_IN2, LTDC_G5, SPI2_NSS, TIM1_BKIN, UART5_RX, USART3_CKPB12PN7 — шарик K11: XSPIM_P2_NCLKPN7PN6 — шарик K12: XSPIM_P2_CLKPN6PN9 — шарик K13: DCMIPP_D5, DCMI_D5, PSSI_D5, XSPIM_P2_IO5PN9PF8 — шарик L1: DEBUG_TRACECLK, ETH1_MII_RXD2, ETH1_RGMII_RXD2, FMC_NWE, LTDC_R6PF8PF11 — шарик L2: ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15, ETH1_MII_TX_EN, ETH1_RGMII_TX_CTL, ETH1_RMII_TX_EN, LTDC_B0, PSSI_D15, SPI5_MOSIPF11PF12 — шарик L3: ADC1_INN2, ADC1_INP6, DCMIPP_D13, DCMI_D13, ETH1_MII_TXD0, ETH1_RGMII_TXD0, ETH1_RMII_TXD0, PSSI_D13, SPI5_MISO, USART1_RXPF12PF13 — шарик L4: ADC2_INP2, DCMIPP_D10, DCMI_D10, ETH1_MII_TXD1, ETH1_RGMII_TXD1, ETH1_RMII_TXD1, PSSI_D10, SPI5_NSS, USART1_TXPF13VDDA18ADC — шарик L5VDDA18ADCVDDCSI — шарик L6VDDCSIPA11 — шарик L7: ADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX, FMC_D1, FMC_DA1, HDP_HDP3, LPUART1_CTS, LTDC_B3, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSSPA11PA8 — шарик L8: ADC1_INP5, ADC2_INP5, FMC_D4, FMC_DA4, HDP_HDP0, I2C3_SCL, I3C2_SCL, LTDC_B6, RCC_MCO_1, TIM11_CH1, TIM1_CH1, UART7_RX, USART1_CKPA8PA1 — шарик L9: ADC1_INP1, ADC2_INP1, DCMIPP_D0, DCMI_D0, FMC_D6, FMC_DA6, HDP_HDP1, LTDC_G2, PSSI_D0, TIM15_CH1N, TIM2_CH2, UART4_RXPA1PB11 — шарик L10: ADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, FMC_D10, FMC_DA10, HDP_HDP3, I2C2_SDA, I3C2_SDA, LPTIM2_ETR, LTDC_G6, TIM2_CH4, USART3_RXPB11PB5(JTDO/TRACESWO) — шарик L11: DCMIPP_D10, DCMI_D10, DEBUG_JTDO-SWO, FDCAN2_RX, FMC_D12, FMC_DA12, HDP_HDP5, I2S1_SDO, LTDC_R2, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM3_CH2, UART5_RXPB5PN4 — шарик L12: XSPIM_P2_IO2PN4PN5 — шарик L13: XSPIM_P2_IO3PN5VREF+ — шарик M1VREF+CSI_D1N — шарик M2: CSI_D1NCSID1NCSI_CKN — шарик M3: CSI_CKNCSICKNCSI_D0N — шарик M4: CSI_D0NCSID0NVDDA18CSI — шарик M5VDDA18CSIPA13(JTMS/SWDIO) — шарик M6: DEBUG_JTMS-SWDIO, HDP_HDP5PA13PA9 — шарик M7: ADC1_INP10, ADC2_INP10, DCMIPP_D0, DCMI_D0, FMC_D3, FMC_DA3, HDP_HDP1, I2C3_SDA, I3C2_SDA, LPUART1_TX, LTDC_B5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TXPA9PA5 — шарик M8: ADC2_INP18, DCMIPP_D8, DCMI_D8, FMC_NOE, HDP_HDP5, I2S1_CK, I3C1_SCL, LTDC_CLK, PSSI_D8, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM10_CH1, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PA0 — шарик M9: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7, FMC_DA7, HDP_HDP0, LTDC_G3, PWR_WKUP1, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM9_CH1, UART4_TXPA0PB10 — шарик M10: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, FMC_D11, FMC_DA11, HDP_HDP2, I2C2_SCL, I3C2_SCL, LPTIM2_IN1, LTDC_G7, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB4(NJTRST) — шарик M11: DCMIPP_VSYNC, DCMI_VSYNC, DEBUG_NJTRST, FMC_D13, FMC_DA13, HDP_HDP4, I2S1_SDI, LTDC_R3, PSSI_RDY, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PN12 — шарик M12: XSPIM_P2_NCS2PN12PN8 — шарик M13: XSPIM_P2_IO4PN8VSS — шарик N1VSSCSI_D1P — шарик N2: CSI_D1PCSID1PCSI_CKP — шарик N3: CSI_CKPCSICKPCSI_D0P — шарик N4: CSI_D0PCSID0PCSI_REXT — шарик N5: CSI_REXTCSIREXTPA14(JTCK/SWCLK) — шарик N6: DEBUG_JTCK-SWCLK, HDP_HDP6PA14PA10 — шарик N7: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1, DCMI_D1, FMC_D2, FMC_DA2, HDP_HDP2, LPUART1_RX, LTDC_B4, MDIOS_MDIO, PSSI_D1, PWR_CSLEEP, TIM1_CH3, USART1_RXPA10PA6 — шарик N8: ADC1_INP3, ADC2_INP3, BOOT1, DCMIPP_PIXCLK, DCMI_PIXCLK, HDP_HDP6, I2S1_SDI, I3C1_SDA, LTDC_B7, LTDC_HSYNC, MDIOS_MDC, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1PA6PG10 — шарик N9: DCMIPP_D2, DCMI_D2, FDCAN2_TX, FMC_A16, FMC_CLE, HDP_HDP5, LPTIM2_CH1, LTDC_G4, PSSI_D2, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSSPG10PG2 — шарик N10: DCMIPP_D6, DCMI_D6, FMC_A21, LTDC_R0, PSSI_D6, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTS, USART3_DE, USART3_RTSPG2PA15(JTDI) — шарик N11: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, FMC_D15, FMC_DA15, HDP_HDP7, I2S1_WS, LTDC_R5, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PA3 — шарик N12: FMC_A17, FMC_ALE, SAI1_SD_B, SPI5_NSS, TIM16_CH1, UART7_RXPA3VSS — шарик N13VSSVFBGA169, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

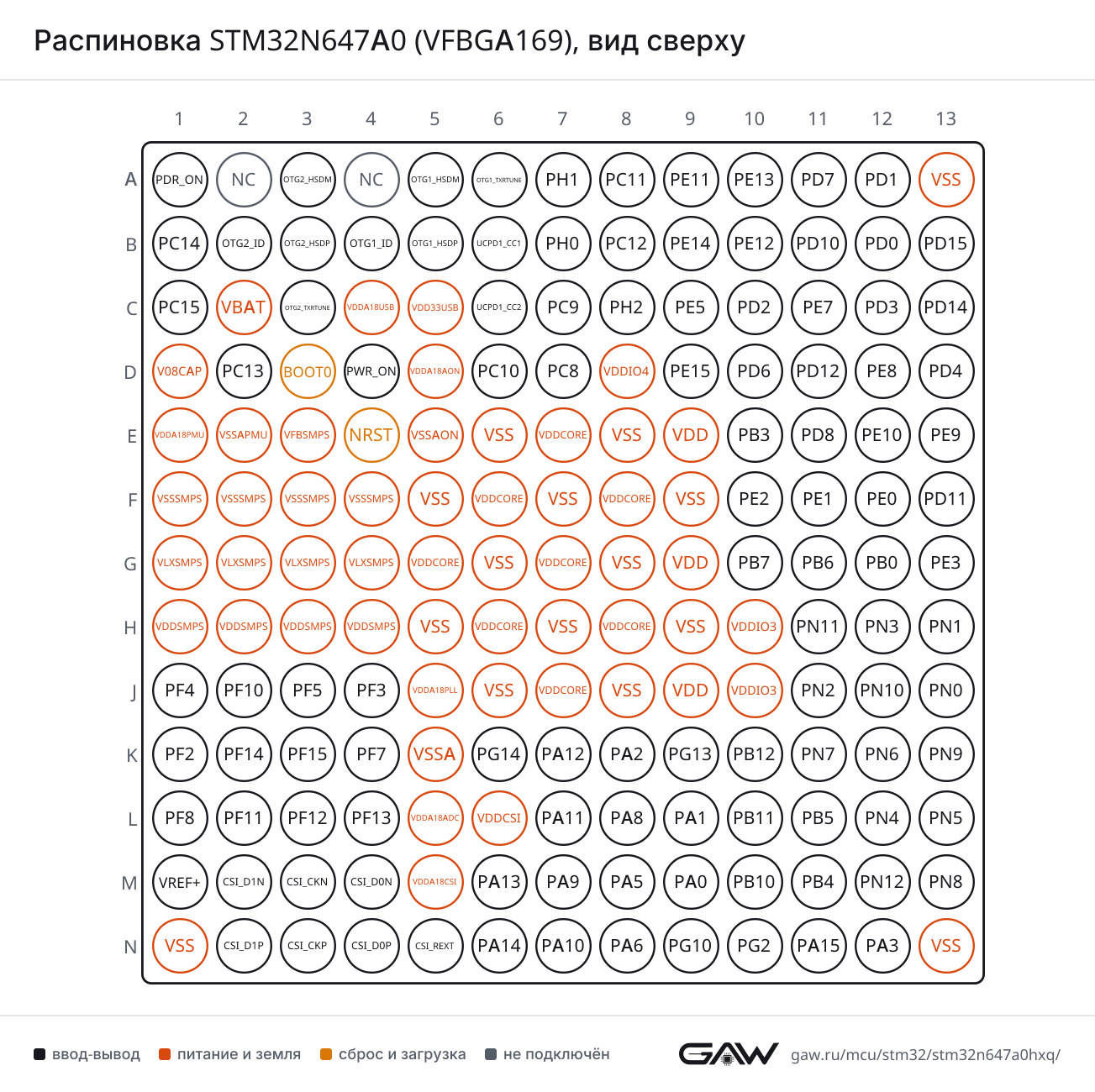

Распиновка STM32N647A0 (VFBGA169), вид сверхуРаспиновка VFBGA169 картинкой
PNG, 1303 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB3 (E10, AF7), PA8 (L8, AF7)
CTSPF14 (K2, AF4), PA11 (L7, AF7)
DEPF15 (K3, AF4), PA12 (K7, AF7)
NSSPA11 (L7, AF7)
RTSPF15 (K3, AF4), PA12 (K7, AF7)
RXPF12 (L3, AF4), PA10 (N7, AF7)
TXPE5 (C9, AF7), PF13 (L4, AF4), PA9 (M7, AF7)
USART3CKPC12 (B8, AF7), PB12 (K10, AF7)
CTSPF5 (J3, AF7), PG10 (N9, AF7)
DEPG13 (K9, AF7), PG2 (N10, AF7)
NSSPF5 (J3, AF7), PG10 (N9, AF7)
RTSPG13 (K9, AF7), PG2 (N10, AF7)
RXPC11 (A8, AF7), PE10 (E12, AF7), PE0 (F12, AF7), PB11 (L10, AF7)
TXPC10 (D6, AF7), PE8 (D12, AF7), PD8 (E11, AF7), PE1 (F11, AF7), PB10 (M10, AF7)
USART6CKPC8 (D7, AF7)
CTSPD3 (C12, AF7)
DEPD4 (D13, AF7)
RTSPD4 (D13, AF7)
RXPC9 (C7, AF7)
TXPG14 (K6, AF7)
USART10CKPE15 (D9, AF6)
RTSPG14 (K6, AF6)
RXPD3 (C12, AF6), PD14 (C13, AF6)
TXPD15 (B13, AF6)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPF7 (K4, AF8)
DEPA15(JTDI) (N11, AF8)
RTSPA15(JTDI) (N11, AF8)
RXPC11 (A8, AF8), PD0 (B12, AF8), PA11 (L7, AF8), PA1 (L9, AF8)
TXPD1 (A12, AF8), PC10 (D6, AF8), PA12 (K7, AF8), PA0 (M9, AF8)
UART5CTSPC9 (C7, AF11)
DEPC8 (D7, AF11)
RTSPC8 (D7, AF11)
RXPH2 (C8, AF11), PB12 (K10, AF11), PB5(JTDO/TRACESWO) (L11, AF11)
TXPC12 (B8, AF11), PE5 (C9, AF11), PG10 (N9, AF11)
UART7CTSPE10 (E12, AF8), PG2 (N10, AF8)
DEPE9 (E13, AF8)
RTSPE9 (E13, AF8)
RXPE7 (C11, AF8), PF10 (J2, AF8), PA8 (L8, AF10), PA3 (N12, AF8)
TXPE8 (D12, AF8), PB4(NJTRST) (M11, AF10), PA15(JTDI) (N11, AF10)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (L7, AF3)
DEPA12 (K7, AF3)
RTSPA12 (K7, AF3)
RXPA10 (N7, AF3)
TXPE5 (C9, AF3), PA9 (M7, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (M11, AF5), PA6 (N8, AF5)
MOSIPB5(JTDO/TRACESWO) (L11, AF5)
NSSPF4 (J1, AF5), PA15(JTDI) (N11, AF5)
SCKPF7 (K4, AF5), PA5 (M8, AF5)
SPI2MISOPD6 (D10, AF5), PD11 (F13, AF5)
MOSIPD7 (A11, AF5), PD2 (C10, AF5)
NSSPB12 (K10, AF5), PA11 (L7, AF5), PB4(NJTRST) (M11, AF7)
SCKPF2 (K1, AF5), PA12 (K7, AF5), PA9 (M7, AF5), PB10 (M10, AF5), PG10 (N9, AF5)
SPI3MISOPC11 (A8, AF6), PB4(NJTRST) (M11, AF6)
MOSIPC12 (B8, AF6), PB5(JTDO/TRACESWO) (L11, AF7)
NSSPD7 (A11, AF6), PF4 (J1, AF6), PA15(JTDI) (N11, AF6)
SCKPC10 (D6, AF6)
SPI4MISOPE13 (A10, AF5), PB6 (G11, AF5)
MOSIPE14 (B9, AF5), PB7 (G10, AF5)
NSSPE11 (A9, AF5), PB0 (G12, AF5)
SCKPE12 (B10, AF5), PE2 (F10, AF5)
SPI5MISOPD4 (D13, AF5), PF12 (L3, AF5)
MOSIPF14 (K2, AF5), PF11 (L2, AF5), PG2 (N10, AF5)
NSSPF13 (L4, AF5), PA3 (N12, AF5)
SCKPE15 (D9, AF5), PF15 (K3, AF5)
SPI6MISOPB4(NJTRST) (M11, AF8), PA6 (N8, AF8)
MOSIPG14 (K6, AF5), PB5(JTDO/TRACESWO) (L11, AF8)
NSSPF4 (J1, AF8), PA0 (M9, AF5), PA15(JTDI) (N11, AF7)
SCKPC12 (B8, AF5), PA5 (M8, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPF7 (K4, AF5), PA5 (M8, AF5)
MCKPD10 (B11, AF5)
SDIPB4(NJTRST) (M11, AF5), PA6 (N8, AF5)
SDOPB5(JTDO/TRACESWO) (L11, AF5)
WSPF4 (J1, AF5), PA15(JTDI) (N11, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C2SCLPD14 (C13, AF4), PB10 (M10, AF4)
SDAPD15 (B13, AF4), PD4 (D13, AF4), PB11 (L10, AF4)
SMBAPD3 (C12, AF4), PB12 (K10, AF4)
I2C3SCLPA8 (L8, AF4)
SDAPC9 (C7, AF4), PA9 (M7, AF4)
SMBAPC8 (D7, AF4)
I2C4SCLPE13 (A10, AF4), PC10 (D6, AF4)
SDAPC11 (A8, AF4), PE14 (B9, AF4), PD11 (F13, AF4)
SMBAPE15 (D9, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPE5 (C9, AF5), PA5 (M8, AF4)
SDAPA6 (N8, AF4)
I3C2SCLPC10 (D6, AF2), PA8 (L8, AF2), PB10 (M10, AF2)
SDAPC11 (A8, AF2), PB11 (L10, AF2), PA9 (M7, AF2)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPD0 (B12, AF6), PA11 (L7, AF6)
TXPD1 (A12, AF6), PH2 (C8, AF6), PA12 (K7, AF6)
FDCAN2RXPB12 (K10, AF6), PB5(JTDO/TRACESWO) (L11, AF6)
TXPE5 (C9, AF6), PG10 (N9, AF6)
FDCAN3RXPE12 (B10, AF6), PF3 (J4, AF6)
TXPE11 (A9, AF6), PF2 (K1, AF6)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB1_OTG_HSDMOTG1_HSDM (A5)
DPOTG1_HSDP (B5)
IDOTG1_ID (B4)
USB2_OTG_HSDMOTG2_HSDM (A3)
DPOTG2_HSDP (B3)
IDOTG2_ID (B2)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1UCPD1_CC1 (B6)
CC2UCPD1_CC2 (C6)
FRSTX1PD10 (B11, AF6), PC8 (D7, AF6), PE2 (F10, AF7), PD11 (F13, AF6), PF10 (J2, AF6)
FRSTX2PC9 (C7, AF6), PD12 (D11, AF6)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETH1CLKPF5 (J3, AF11)
MDCPD1 (A12, AF11)
MDIOPD12 (D11, AF11), PF4 (J1, AF11)
MII_RX_CLKPF7 (K4, AF11)
MII_RX_DVPF10 (J2, AF11)
MII_RXD0PF14 (K2, AF11)
MII_RXD1PF15 (K3, AF11)
MII_RXD2PF8 (L1, AF11)
MII_TX_ENPF11 (L2, AF11)
MII_TXD0PF12 (L3, AF11)
MII_TXD1PF13 (L4, AF11)
PHY_INTNPD3 (C12, AF11)
PPS_OUTPF3 (J4, AF11)
RGMII_CLK125PF2 (K1, AF11)
RGMII_RX_CLKPF7 (K4, AF11)
RGMII_RX_CTLPF10 (J2, AF11)
RGMII_RXD0PF14 (K2, AF11)
RGMII_RXD1PF15 (K3, AF11)
RGMII_RXD2PF8 (L1, AF11)
RGMII_TX_CTLPF11 (L2, AF11)
RGMII_TXD0PF12 (L3, AF11)
RGMII_TXD1PF13 (L4, AF11)
RMII_CRS_DVPF10 (J2, AF11)
RMII_REF_CLKPF7 (K4, AF11)
RMII_RXD0PF14 (K2, AF11)
RMII_RXD1PF15 (K3, AF11)
RMII_TX_ENPF11 (L2, AF11)
RMII_TXD0PF12 (L3, AF11)
RMII_TXD1PF13 (L4, AF11)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (F10, AF2)
CK2PB6 (G11, AF2)
D1PD2 (C10, AF2), PB7 (G10, AF2)
D2PB0 (G12, AF2)
D3PD12 (D11, AF2), PF10 (J2, AF2)
FS_APB0 (G12, AF6)
FS_BPG2 (N10, AF6)
MCLK_APE2 (F10, AF6)
SCK_APB6 (G11, AF6)
SD_APD2 (C10, AF6), PB7 (G10, AF6)
SD_BPE3 (G13, AF6), PA3 (N12, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A8), PE11 (A9), PD11 (F13), PN11 (H11), PF11 (L2), PA11 (L7), PB11 (L10)
EXTI15PD15 (B13), PE15 (D9), PF15 (K3), PA15(JTDI) (N11)
INN1PA0 (M9)
INN2PF12 (L3)
INN4PB10 (M10)
INN5PF7 (K4)
INN10PA10 (N7)
INN11PA11 (L7)
INN12PA12 (K7)
INP0PA0 (M9)
INP1PA1 (L9)
INP2PF11 (L2)
INP3PA6 (N8)
INP4PB11 (L10)
INP5PA8 (L8)
INP6PF12 (L3)
INP8PB10 (M10)
INP9PF7 (K4)
INP10PA9 (M7)
INP11PA10 (N7)
INP12PA11 (L7)
INP13PA12 (K7)
INP14PA2 (K8)
INP16PF3 (J4)
INP18PF4 (J1)
ADC2EXTI11PC11 (A8), PE11 (A9), PD11 (F13), PN11 (H11), PF11 (L2), PA11 (L7), PB11 (L10)
EXTI15PD15 (B13), PE15 (D9), PF15 (K3), PA15(JTDI) (N11)
INN1PA0 (M9)
INN2PF14 (K2)
INN4PB10 (M10)
INN5PF7 (K4)
INN10PA10 (N7)
INN11PA11 (L7)
INN12PA12 (K7)
INP0PA0 (M9)
INP1PA1 (L9)
INP2PF13 (L4)
INP3PA6 (N8)
INP4PB11 (L10)
INP5PA8 (L8)
INP6PF14 (K2)
INP8PB10 (M10)
INP9PF7 (K4)
INP10PA9 (M7)
INP11PA10 (N7)
INP12PA11 (L7)
INP13PA12 (K7)
INP14PA2 (K8)
INP18PA5 (M8)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC10 (D6, AF1), PE15 (D9, AF1), PB12 (K10, AF1), PA6 (N8, AF1)
BKIN2PD4 (D13, AF1), PB7 (G10, AF1)
CH1PD6 (D10, AF1), PE9 (E13, AF1), PA8 (L8, AF1)
CH1NPE8 (D12, AF1), PG10 (N9, AF1)
CH2PE11 (A9, AF1), PD7 (A11, AF1), PA9 (M7, AF1)
CH2NPE10 (E12, AF1), PE2 (F10, AF13), PF7 (K4, AF1)
CH3PE13 (A10, AF1), PD2 (C10, AF1), PA10 (N7, AF1)
CH3NPE12 (B10, AF1), PF2 (K1, AF1)
CH4PC12 (B8, AF1), PE14 (B9, AF1), PB0 (G12, AF1), PA11 (L7, AF1)
CH4NPB3 (E10, AF1)
ETRPD10 (B11, AF1), PD0 (B12, AF1), PH2 (C8, AF1), PE7 (C11, AF1), PF5 (J3, AF1), PA12 (K7, AF1)
TIM2CH1PA5 (M8, AF1), PA0 (M9, AF1), PA15(JTDI) (N11, AF1)
CH2PF14 (K2, AF1), PA1 (L9, AF1)
CH3PA2 (K8, AF1), PB10 (M10, AF1)
CH4PB11 (L10, AF1)
ETRPA5 (M8, AF2), PA15(JTDI) (N11, AF2)
TIM3CH1PB4(NJTRST) (M11, AF2), PA6 (N8, AF2)
CH2PB5(JTDO/TRACESWO) (L11, AF2)
CH3PC8 (D7, AF2), PF7 (K4, AF2)
CH4PC9 (C7, AF2)
ETRPH2 (C8, AF2)
TIM9CH1PF7 (K4, AF3), PA0 (M9, AF3)
CH2PA5 (M8, AF3)
TIM10CH1PA5 (M8, AF10)
TIM11CH1PA8 (L8, AF9)
TIM13CH1PA6 (N8, AF10)
TIM14CH1PG2 (N10, AF11)
TIM15BKINPH2 (C8, AF4), PE3 (G13, AF7), PA0 (M9, AF4)
CH1PC12 (B8, AF4), PB6 (G11, AF7), PA2 (K8, AF4)
CH1NPD7 (A11, AF4), PD2 (C10, AF7), PB0 (G12, AF7), PA1 (L9, AF4)
CH2PD6 (D10, AF4), PB7 (G10, AF7)
TIM16BKINPF10 (J2, AF1), PB4(NJTRST) (M11, AF1)
CH1PA3 (N12, AF1)
CH1NPE5 (C9, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PG10 (N9, AF3)
CH2PE1 (F11, AF3)
ETRPE0 (F12, AF3), PB11 (L10, AF3)
IN1PG13 (K9, AF3), PB10 (M10, AF3)
IN2PF5 (J3, AF3), PB12 (K10, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (D2)
TSPC13 (D2)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PD2 (C10, AF12)
A1PD6 (D10, AF12)
A2PD7 (A11, AF12)
A3PD10 (B11, AF12)
A4PE7 (C11, AF12)
A5PD12 (D11, AF12)
A6PD0 (B12, AF12)
A7PD1 (A12, AF12)
A8PD15 (B13, AF12)
A9PD14 (C13, AF12)
A10PD3 (C12, AF12)
A11PD4 (D13, AF12)
A12PE8 (D12, AF12)
A14PE9 (E13, AF12)
A15PE10 (E12, AF12)
A16PD2 (C10, AF14), PG10 (N9, AF12)
A17PD6 (D10, AF14), PA3 (N12, AF12)
A18PD7 (A11, AF14)
A19PD10 (B11, AF14)
A20PE7 (C11, AF14)
A21PD12 (D11, AF14), PG2 (N10, AF12)
A22PD0 (B12, AF14), PN3 (H12, AF12)
A23PD1 (A12, AF14), PB3 (E10, AF14), PN2 (J11, AF12)
A24PN1 (H13, AF12)
A25PN0 (J13, AF12)
ALEPD6 (D10, AF14), PA3 (N12, AF12)
BA0PE9 (E13, AF12)
BA1PE10 (E12, AF12)
CLEPD2 (C10, AF14), PG10 (N9, AF12)
CLKPC10 (D6, AF12)
D0PA12 (K7, AF12)
D1PA11 (L7, AF12)
D2PA10 (N7, AF12)
D3PA9 (M7, AF12)
D4PA8 (L8, AF12)
D5PA2 (K8, AF12)
D6PA1 (L9, AF12)
D7PA0 (M9, AF12)
D8PD11 (F13, AF12)
D9PE0 (F12, AF12), PB12 (K10, AF12)
D10PE1 (F11, AF12), PB11 (L10, AF12)
D11PE2 (F10, AF12), PB10 (M10, AF12)
D12PE3 (G13, AF12), PB5(JTDO/TRACESWO) (L11, AF12)
D13PB0 (G12, AF12), PB4(NJTRST) (M11, AF12)
D14PB6 (G11, AF12)
D15PB7 (G10, AF12), PA15(JTDI) (N11, AF12)
DA0PA12 (K7, AF12)
DA1PA11 (L7, AF12)
DA2PA10 (N7, AF12)
DA3PA9 (M7, AF12)
DA4PA8 (L8, AF12)
DA5PA2 (K8, AF12)
DA6PA1 (L9, AF12)
DA7PA0 (M9, AF12)
DA8PD11 (F13, AF12)
DA9PE0 (F12, AF12), PB12 (K10, AF12)
DA10PE1 (F11, AF12), PB11 (L10, AF12)
DA11PE2 (F10, AF12), PB10 (M10, AF12)
DA12PE3 (G13, AF12), PB5(JTDO/TRACESWO) (L11, AF12)
DA13PB0 (G12, AF12), PB4(NJTRST) (M11, AF12)
DA14PB6 (G11, AF12)
DA15PB7 (G10, AF12), PA15(JTDI) (N11, AF12)
NBL0PD8 (E11, AF12)
NBL1PB3 (E10, AF12)
NCEPG14 (K6, AF10)
NE1PG13 (K9, AF12)
NE2PG14 (K6, AF12)
NE3PH2 (C8, AF12), PF5 (J3, AF12)
NE4PC8 (D7, AF12)
NLPC12 (B8, AF12), PF3 (J4, AF12)
NOEPA5 (M8, AF12)
NWAITPF2 (K1, AF12)
NWEPE14 (B9, AF14), PF8 (L1, AF12)
SDCKE0PE15 (D9, AF12)
SDNCASPE13 (A10, AF12)
SDNE0PE14 (B9, AF12)
SDNE1PE5 (C9, AF12)
SDNRASPE12 (B10, AF12)
SDNWEPE11 (A9, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PD7 (A11, AF9), PA1 (L9, AF9), PA9 (M7, AF9)
D1PA10 (N7, AF9)
D2PC8 (D7, AF9), PE0 (F12, AF9), PG10 (N9, AF9)
D3PC9 (C7, AF9), PE10 (E12, AF9)
D4PC11 (A8, AF9), PE8 (D12, AF9), PB0 (G12, AF9)
D5PE5 (C9, AF9), PN9 (K13, AF10)
D6PB6 (G11, AF9), PF5 (J3, AF9), PG2 (N10, AF9)
D7PB7 (G10, AF9)
D8PE1 (F11, AF9), PA5 (M8, AF9)
D9PC12 (B8, AF9), PD4 (D13, AF9)
D10PF13 (L4, AF9), PB5(JTDO/TRACESWO) (L11, AF9)
D11PH2 (C8, AF9), PD8 (E11, AF9), PF10 (J2, AF9), PG14 (K6, AF9)
D12PD12 (D11, AF9), PG13 (K9, AF9)
D13PF12 (L3, AF9)
HSYNCPD0 (B12, AF9), PF4 (J1, AF9), PF3 (J4, AF9)
PIXCLKPA6 (N8, AF9)
VSYNCPB4(NJTRST) (M11, AF9)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PD7 (A11, AF9), PA1 (L9, AF9), PA9 (M7, AF9)
D1PA10 (N7, AF9)
D2PC8 (D7, AF9), PE0 (F12, AF9), PG10 (N9, AF9)
D3PC9 (C7, AF9), PE10 (E12, AF9)
D4PC11 (A8, AF9), PE8 (D12, AF9), PB0 (G12, AF9)
D5PE5 (C9, AF9), PN9 (K13, AF10)
D6PB6 (G11, AF9), PF5 (J3, AF9), PG2 (N10, AF9)
D7PB7 (G10, AF9)
D8PE1 (F11, AF9), PA5 (M8, AF9)
D9PC12 (B8, AF9), PD4 (D13, AF9)
D10PF13 (L4, AF9), PB5(JTDO/TRACESWO) (L11, AF9)
D11PH2 (C8, AF9), PD8 (E11, AF9), PF10 (J2, AF9), PG14 (K6, AF9)
D12PD12 (D11, AF9), PG13 (K9, AF9)
D13PF12 (L3, AF9)
D14PD3 (C12, AF9), PC10 (D6, AF9)
D15PD11 (F13, AF9), PF10 (J2, AF10), PF11 (L2, AF9)
DEPD0 (B12, AF9), PF4 (J1, AF9), PF3 (J4, AF9)
PDCKPA6 (N8, AF9)
RDYPB4(NJTRST) (M11, AF9)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PC8 (D7, AF14), PF11 (L2, AF14)
B1PF2 (K1, AF14), PG14 (K6, AF14)
B2PA12 (K7, AF14)
B3PC9 (C7, AF14), PA11 (L7, AF14)
B4PN10 (J12, AF14), PA10 (N7, AF14)
B5PA9 (M7, AF14)
B6PN11 (H11, AF14), PA8 (L8, AF14)
B7PA2 (K8, AF14), PA6 (N8, AF12)
CLKPA5 (M8, AF14)
DEPG13 (K9, AF14)
G0PF5 (J3, AF14), PF14 (K2, AF14)
G1PF15 (K3, AF14)
G2PA1 (L9, AF14)
G3PA0 (M9, AF14)
G4PG10 (N9, AF14)
G5PB12 (K10, AF14)
G6PB11 (L10, AF14)
G7PB10 (M10, AF14)
HSYNCPA6 (N8, AF14)
R0PG2 (N10, AF14)
R1PF10 (J2, AF14)
R2PD15 (B13, AF14), PB5(JTDO/TRACESWO) (L11, AF14)
R3PF4 (J1, AF14), PB4(NJTRST) (M11, AF14)
R4PF3 (J4, AF14)
R5PA15(JTDI) (N11, AF14)
R6PF8 (L1, AF14)
R7PD8 (E11, AF14)
VSYNCPE11 (A9, AF14), PF7 (K4, AF14)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PE2 (F10, AF4)
CCK1PB6 (G11, AF4)
CKI0PE7 (C11, AF4)
CKI1PB3 (E10, AF4)
CKI2PE3 (G13, AF4)
CKI3PD10 (B11, AF4)
CKI4PE9 (E13, AF4)
CKI5PE11 (A9, AF4)
SDI0PE8 (D12, AF4)
SDI1PD2 (C10, AF4), PB7 (G10, AF4)
SDI2PB0 (G12, AF4)
SDI3PD12 (D11, AF4), PF10 (J2, AF4)
SDI4PE10 (E12, AF4)
SDI5PE12 (B10, AF4)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE13 (A10, AF3), PE2 (F10, AF3)
CCK1PE14 (B9, AF3), PB6 (G11, AF3)
SDI0PD2 (C10, AF3), PB7 (G10, AF3), PB0 (G12, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (N6, AF0)
JTDIPA15(JTDI) (N11, AF0)
JTDO-SWOPB5(JTDO/TRACESWO) (L11, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (M6, AF0)
NJTRSTPB4(NJTRST) (M11, AF0)
TRACECLKPD10 (B11, AF0), PB3 (E10, AF0), PE10 (E12, AF0), PE2 (F10, AF0), PF8 (L1, AF0)
TRACED0PD2 (C10, AF0), PE3 (G13, AF0)
TRACED1PC8 (D7, AF0), PB0 (G12, AF0), PG14 (K6, AF0)
TRACED2PH2 (C8, AF0), PB6 (G11, AF0)
TRACED3PC12 (B8, AF0), PB7 (G10, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (L8, AF0)
MCO_2PC9 (C7, AF0)
OSC_INPH0-OSC_IN (B7)
OSC_OUTPH1-OSC_OUT (A7)
OSC32_INPC14-OSC32_IN(OSC32_IN) (B1)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA10 (N7, AF0)
PWR_CSTOPPA5 (M8, AF0)
PWR_WKUP1PA0 (M9)
PWR_WKUP2PA2 (K8)
PWR_WKUP3PC13 (D2)
PWR_WKUP4PD2 (C10)
TAMP_IN1PC13 (D2)
TAMP_IN3PD8 (E11)
TAMP_IN6PE0 (F12)
TAMP_IN7PD4 (D13)
TAMP_OUT2PC13 (D2)
TAMP_OUT4PD8 (E11)
TAMP_OUT5PE0 (F12)
TAMP_OUT8PD4 (D13)

Блоки без собственных выводов: XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), XSPI3 (расширенный SPI для памяти), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 169 шариков корпуса VFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PDR_ONслужебный—
A2NCне подключён—
A3OTG2_HSDMслужебныйUSB2_OTG_HS_DM
A4NCне подключён—
A5OTG1_HSDMслужебныйUSB1_OTG_HS_DM
A6OTG1_TXRTUNEслужебный—
A7PH1-OSC_OUTввод-выводRCC_OSC_OUT
A8PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF9), DCMI_D4 (AF9), HDP_HDP3 (AF15), I2C4_SDA (AF4), I3C2_SDA (AF2), PSSI_D4 (AF9), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
A9PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN3_TX (AF6), FMC_SDNWE (AF12), LTDC_VSYNC (AF14), MDF1_CKI5 (AF4), SPI4_NSS (AF5), TIM1_CH2 (AF1)
A10PE13ввод-выводADF1_CCK0 (AF3), FMC_SDNCAS (AF12), I2C4_SCL (AF4), SPI4_MISO (AF5), TIM1_CH3 (AF1)
A11PD7ввод-выводDCMIPP_D0 (AF9), DCMI_D0 (AF9), FMC_A2 (AF12), FMC_A18 (AF14), HDP_HDP3 (AF15), PSSI_D0 (AF9), SPI2_MOSI (AF5), SPI3_NSS (AF6), TIM15_CH1N (AF4), TIM1_CH2 (AF1)
A12PD1ввод-выводETH1_MDC (AF11), FDCAN1_TX (AF6), FMC_A7 (AF12), FMC_A23 (AF14), UART4_TX (AF8)
A13VSSпитание—
B1PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
B2OTG2_IDслужебныйUSB2_OTG_HS_ID
B3OTG2_HSDPслужебныйUSB2_OTG_HS_DP
B4OTG1_IDслужебныйUSB1_OTG_HS_ID
B5OTG1_HSDPслужебныйUSB1_OTG_HS_DP
B6UCPD1_CC1служебныйUCPD1_CC1
B7PH0-OSC_INввод-выводRCC_OSC_IN
B8PC12ввод-выводDCMIPP_D9 (AF9), DCMI_D9 (AF9), DEBUG_TRACED3 (AF0), FMC_NL (AF12), HDP_HDP4 (AF15), PSSI_D9 (AF9), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF4), TIM1_CH4 (AF1), UART5_TX (AF11), USART3_CK (AF7)
B9PE14ввод-выводADF1_CCK1 (AF3), FMC_NWE (AF14), FMC_SDNE0 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), I2C4_SDA (AF4), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
B10PE12ввод-выводFDCAN3_RX (AF6), FMC_SDNRAS (AF12), MDF1_SDI5 (AF4), SPI4_SCK (AF5), TIM1_CH3N (AF1)
B11PD10ввод-выводDEBUG_TRACECLK (AF0), FMC_A3 (AF12), FMC_A19 (AF14), GFXTIM_TE (AF13), HDP_HDP4 (AF15), I2S1_MCK (AF5), MDF1_CKI3 (AF4), TIM1_ETR (AF1), UCPD1_FRSTX1 (AF6)
B12PD0ввод-выводDCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), FDCAN1_RX (AF6), FMC_A6 (AF12), FMC_A22 (AF14), PSSI_DE (AF9), TIM1_ETR (AF1), UART4_RX (AF8)
B13PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_A8 (AF12), I2C2_SDA (AF4), LTDC_R2 (AF14), USART10_TX (AF6)
C1PC15-OSC32_OUT(OSC32_OUT)ввод-выводRCC_OSC32_OUT
C2VBATпитание—
C3OTG2_TXRTUNEслужебный—
C4VDDA18USBпитание—
C5VDD33USBпитание—
C6UCPD1_CC2служебныйUCPD1_CC2
C7PC9ввод-выводAUDIOCLK (AF5), DCMIPP_D3 (AF9), DCMI_D3 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), LTDC_B3 (AF14), PSSI_D3 (AF9), RCC_MCO_2 (AF0), TIM3_CH4 (AF2), UART5_CTS (AF11), UCPD1_FRSTX2 (AF6), USART6_RX (AF7)
C8PH2ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED2 (AF0), FDCAN1_TX (AF6), FMC_NE3 (AF12), PSSI_D11 (AF9), TIM15_BKIN (AF4), TIM1_ETR (AF1), TIM3_ETR (AF2), UART5_RX (AF11)
C9PE5ввод-выводDCMIPP_D5 (AF9), DCMI_D5 (AF9), FDCAN2_TX (AF6), FMC_SDNE1 (AF12), HDP_HDP6 (AF15), I3C1_SCL (AF5), LPUART1_TX (AF3), PSSI_D5 (AF9), TIM16_CH1N (AF1), UART5_TX (AF11), USART1_TX (AF7)
C10PD2ввод-выводADF1_SDI0 (AF3), DEBUG_TRACED0 (AF0), FMC_A0 (AF12), FMC_A16 (AF14), FMC_CLE (AF14), HDP_HDP1 (AF15), MDF1_SDI1 (AF4), MDIOS_MDC (AF10), PWR_WKUP4, SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI2_MOSI (AF5), TIM15_CH1N (AF7), TIM1_CH3 (AF1)
C11PE7ввод-выводFMC_A4 (AF12), FMC_A20 (AF14), MDF1_CKI0 (AF4), TIM1_ETR (AF1), UART7_RX (AF8)
C12PD3ввод-выводDCMIPP_D14 (AF9), ETH1_PHY_INTN (AF11), FMC_A10 (AF12), I2C2_SMBA (AF4), PSSI_D14 (AF9), USART10_RX (AF6), USART6_CTS (AF7)
C13PD14ввод-выводFMC_A9 (AF12), I2C2_SCL (AF4), USART10_RX (AF6)
D1V08CAPпитание—
D2PC13ввод-выводHDP_HDP5 (AF15), PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
D3BOOT0загрузка—
D4PWR_ONслужебный—
D5VDDA18AONпитание—
D6PC10ввод-выводDCMIPP_D14 (AF9), FMC_CLK (AF12), HDP_HDP2 (AF15), I2C4_SCL (AF4), I3C2_SCL (AF2), PSSI_D14 (AF9), SPI3_SCK (AF6), TIM1_BKIN (AF1), UART4_TX (AF8), USART3_TX (AF7)
D7PC8ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), DEBUG_TRACED1 (AF0), FMC_NE4 (AF12), HDP_HDP0 (AF15), I2C3_SMBA (AF4), LTDC_B0 (AF14), PSSI_D2 (AF9), TIM3_CH3 (AF2), UART5_DE (AF11), UART5_RTS (AF11), UCPD1_FRSTX1 (AF6), USART6_CK (AF7)
D8VDDIO4питание—
D9PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_SDCKE0 (AF12), GFXTIM_FCKCAL (AF13), GFXTIM_LCKCAL (AF2), I2C4_SMBA (AF4), SPI5_SCK (AF5), TIM1_BKIN (AF1), USART10_CK (AF6)
D10PD6ввод-выводFMC_A1 (AF12), FMC_A17 (AF14), FMC_ALE (AF14), HDP_HDP2 (AF15), SPI2_MISO (AF5), TIM15_CH2 (AF4), TIM1_CH1 (AF1)
D11PD12ввод-выводDCMIPP_D12 (AF9), DCMI_D12 (AF9), ETH1_MDIO (AF11), FMC_A5 (AF12), FMC_A21 (AF14), HDP_HDP5 (AF15), MDF1_SDI3 (AF4), PSSI_D12 (AF9), SAI1_D3 (AF2), UCPD1_FRSTX2 (AF6)
D12PE8ввод-выводDCMIPP_D4 (AF9), DCMI_D4 (AF9), FMC_A12 (AF12), MDF1_SDI0 (AF4), PSSI_D4 (AF9), TIM1_CH1N (AF1), UART7_TX (AF8), USART3_TX (AF7)
D13PD4ввод-выводDCMIPP_D9 (AF9), DCMI_D9 (AF9), FMC_A11 (AF12), I2C2_SDA (AF4), PSSI_D9 (AF9), SPI5_MISO (AF5), TAMP_IN7, TAMP_OUT8, TIM1_BKIN2 (AF1), USART6_DE (AF7), USART6_RTS (AF7)
E1VDDA18PMUпитание—
E2VSSAPMUпитание—
E3VFBSMPSпитание—
E4NRSTсброс—
E5VSSAONпитание—
E6VSSпитание—
E7VDDCOREпитание—
E8VSSпитание—
E9VDDпитание—
E10PB3ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF14), FMC_NBL1 (AF12), GFXTIM_FCKCAL (AF2), GFXTIM_LCKCAL (AF13), HDP_HDP0 (AF15), MDF1_CKI1 (AF4), TIM1_CH4N (AF1), USART1_CK (AF7)
E11PD8ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), FMC_NBL0 (AF12), LTDC_R7 (AF14), PSSI_D11 (AF9), TAMP_IN3, TAMP_OUT4, USART3_TX (AF7)
E12PE10ввод-выводDCMIPP_D3 (AF9), DCMI_D3 (AF9), DEBUG_TRACECLK (AF0), FMC_A15 (AF12), FMC_BA1 (AF12), MDF1_SDI4 (AF4), PSSI_D3 (AF9), TIM1_CH2N (AF1), UART7_CTS (AF8), USART3_RX (AF7)
E13PE9ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12), MDF1_CKI4 (AF4), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
F1VSSSMPSпитание—
F2VSSSMPSпитание—
F3VSSSMPSпитание—
F4VSSSMPSпитание—
F5VSSпитание—
F6VDDCOREпитание—
F7VSSпитание—
F8VDDCOREпитание—
F9VSSпитание—
F10PE2ввод-выводADF1_CCK0 (AF3), DEBUG_TRACECLK (AF0), FMC_D11 (AF12), FMC_DA11 (AF12), MDF1_CCK0 (AF4), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), TIM1_CH2N (AF13), UCPD1_FRSTX1 (AF7)
F11PE1ввод-выводDCMIPP_D8 (AF9), DCMI_D8 (AF9), FMC_D10 (AF12), FMC_DA10 (AF12), LPTIM2_CH2 (AF3), PSSI_D8 (AF9), USART3_TX (AF7)
F12PE0ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), FMC_D9 (AF12), FMC_DA9 (AF12), LPTIM2_ETR (AF3), PSSI_D2 (AF9), TAMP_IN6, TAMP_OUT5, USART3_RX (AF7)
F13PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D15 (AF9), FMC_D8 (AF12), FMC_DA8 (AF12), I2C4_SDA (AF4), PSSI_D15 (AF9), SPI2_MISO (AF5), UCPD1_FRSTX1 (AF6)
G1VLXSMPSпитание—
G2VLXSMPSпитание—
G3VLXSMPSпитание—
G4VLXSMPSпитание—
G5VDDCOREпитание—
G6VSSпитание—
G7VDDCOREпитание—
G8VSSпитание—
G9VDDпитание—
G10PB7ввод-выводADF1_SDI0 (AF3), DCMIPP_D7 (AF9), DCMI_D7 (AF9), DEBUG_TRACED3 (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), MDF1_SDI1 (AF4), PSSI_D7 (AF9), SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI4_MOSI (AF5), TIM15_CH2 (AF7), TIM1_BKIN2 (AF1)
G11PB6ввод-выводADF1_CCK1 (AF3), DCMIPP_D6 (AF9), DCMI_D6 (AF9), DEBUG_TRACED2 (AF0), FMC_D14 (AF12), FMC_DA14 (AF12), MDF1_CCK1 (AF4), PSSI_D6 (AF9), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF7)
G12PB0ввод-выводADF1_SDI0 (AF3), DCMIPP_D4 (AF9), DCMI_D4 (AF9), DEBUG_TRACED1 (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), MDF1_SDI2 (AF4), PSSI_D4 (AF9), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF7), TIM1_CH4 (AF1)
G13PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_D12 (AF12), FMC_DA12 (AF12), MDF1_CKI2 (AF4), SAI1_SD_B (AF6), TIM15_BKIN (AF7)
H1VDDSMPSпитание—
H2VDDSMPSпитание—
H3VDDSMPSпитание—
H4VDDSMPSпитание—
H5VSSпитание—
H6VDDCOREпитание—
H7VSSпитание—
H8VDDCOREпитание—
H9VSSпитание—
H10VDDIO3питание—
H11PN11ввод-выводADC1_EXTI11, ADC2_EXTI11, LTDC_B6 (AF14), XSPIM_P2_IO7 (AF9)
H12PN3ввод-выводFMC_A22 (AF12), XSPIM_P2_IO1 (AF9)
H13PN1ввод-выводFMC_A24 (AF12), XSPIM_P2_NCS1 (AF9)
J1PF4ввод-выводADC1_INP18, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), ETH1_MDIO (AF11), HDP_HDP4 (AF15), I2S1_WS (AF5), LTDC_R3 (AF14), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8)
J2PF10ввод-выводDCMIPP_D11 (AF9), DCMIPP_D15 (AF10), DCMI_D11 (AF9), ETH1_MII_RX_DV (AF11), ETH1_RGMII_RX_CTL (AF11), ETH1_RMII_CRS_DV (AF11), LTDC_R1 (AF14), MDF1_SDI3 (AF4), PSSI_D11 (AF9), PSSI_D15 (AF10), SAI1_D3 (AF2), TIM16_BKIN (AF1), UART7_RX (AF8), UCPD1_FRSTX1 (AF6)
J3PF5ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), ETH1_CLK (AF11), FMC_NE3 (AF12), LPTIM2_IN2 (AF3), LTDC_G0 (AF14), PSSI_D6 (AF9), TIM1_ETR (AF1), USART3_CTS (AF7), USART3_NSS (AF7)
J4PF3ввод-выводADC1_INP16, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), ETH1_PPS_OUT (AF11), FDCAN3_RX (AF6), FMC_NL (AF12), LTDC_R4 (AF14), PSSI_DE (AF9)
J5VDDA18PLLпитание—
J6VSSпитание—
J7VDDCOREпитание—
J8VSSпитание—
J9VDDпитание—
J10VDDIO3питание—
J11PN2ввод-выводFMC_A23 (AF12), XSPIM_P2_IO0 (AF9)
J12PN10ввод-выводLTDC_B4 (AF14), XSPIM_P2_IO6 (AF9)
J13PN0ввод-выводFMC_A25 (AF12), XSPIM_P2_DQS0 (AF9)
K1PF2ввод-выводETH1_RGMII_CLK125 (AF11), FDCAN3_TX (AF6), FMC_NWAIT (AF12), LTDC_B1 (AF14), SPI2_SCK (AF5), TIM1_CH3N (AF1)
K2PF14ввод-выводADC2_INN2, ADC2_INP6, ETH1_MII_RXD0 (AF11), ETH1_RGMII_RXD0 (AF11), ETH1_RMII_RXD0 (AF11), LTDC_G0 (AF14), SPI5_MOSI (AF5), TIM2_CH2 (AF1), USART1_CTS (AF4)
K3PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ETH1_MII_RXD1 (AF11), ETH1_RGMII_RXD1 (AF11), ETH1_RMII_RXD1 (AF11), LTDC_G1 (AF14), SPI5_SCK (AF5), USART1_DE (AF4), USART1_RTS (AF4)
K4PF7ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH1_MII_RX_CLK (AF11), ETH1_RGMII_RX_CLK (AF11), ETH1_RMII_REF_CLK (AF11), GFXTIM_TE (AF12), HDP_HDP0 (AF15), I2S1_CK (AF5), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8)
K5VSSAпитание—
K6PG14ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED1 (AF0), FMC_NCE (AF10), FMC_NE2 (AF12), LTDC_B1 (AF14), PSSI_D11 (AF9), SPI6_MOSI (AF5), USART10_RTS (AF6), USART6_TX (AF7)
K7PA12ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX (AF6), FMC_D0 (AF12), FMC_DA0 (AF12), HDP_HDP4 (AF15), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF14), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF8), USART1_DE (AF7), USART1_RTS (AF7)
K8PA2ввод-выводADC1_INP14, ADC2_INP14, FMC_D5 (AF12), FMC_DA5 (AF12), HDP_HDP2 (AF15), LTDC_B7 (AF14), MDIOS_MDIO (AF11), PWR_WKUP2, TIM15_CH1 (AF4), TIM2_CH3 (AF1)
K9PG13ввод-выводDCMIPP_D12 (AF9), DCMI_D12 (AF9), FMC_NE1 (AF12), LPTIM2_IN1 (AF3), LTDC_DE (AF14), PSSI_D12 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
K10PB12ввод-выводFDCAN2_RX (AF6), FMC_D9 (AF12), FMC_DA9 (AF12), HDP_HDP4 (AF15), I2C2_SMBA (AF4), LPTIM2_IN2 (AF3), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF11), USART3_CK (AF7)
K11PN7ввод-выводXSPIM_P2_NCLK (AF9)
K12PN6ввод-выводXSPIM_P2_CLK (AF9)
K13PN9ввод-выводDCMIPP_D5 (AF10), DCMI_D5 (AF10), PSSI_D5 (AF10), XSPIM_P2_IO5 (AF9)
L1PF8ввод-выводDEBUG_TRACECLK (AF0), ETH1_MII_RXD2 (AF11), ETH1_RGMII_RXD2 (AF11), FMC_NWE (AF12), LTDC_R6 (AF14)
L2PF11ввод-выводADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15 (AF9), ETH1_MII_TX_EN (AF11), ETH1_RGMII_TX_CTL (AF11), ETH1_RMII_TX_EN (AF11), LTDC_B0 (AF14), PSSI_D15 (AF9), SPI5_MOSI (AF5)
L3PF12ввод-выводADC1_INN2, ADC1_INP6, DCMIPP_D13 (AF9), DCMI_D13 (AF9), ETH1_MII_TXD0 (AF11), ETH1_RGMII_TXD0 (AF11), ETH1_RMII_TXD0 (AF11), PSSI_D13 (AF9), SPI5_MISO (AF5), USART1_RX (AF4)
L4PF13ввод-выводADC2_INP2, DCMIPP_D10 (AF9), DCMI_D10 (AF9), ETH1_MII_TXD1 (AF11), ETH1_RGMII_TXD1 (AF11), ETH1_RMII_TXD1 (AF11), PSSI_D10 (AF9), SPI5_NSS (AF5), USART1_TX (AF4)
L5VDDA18ADCпитание—
L6VDDCSIпитание—
L7PA11ввод-выводADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX (AF6), FMC_D1 (AF12), FMC_DA1 (AF12), HDP_HDP3 (AF15), LPUART1_CTS (AF3), LTDC_B3 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
L8PA8ввод-выводADC1_INP5, ADC2_INP5, FMC_D4 (AF12), FMC_DA4 (AF12), HDP_HDP0 (AF15), I2C3_SCL (AF4), I3C2_SCL (AF2), LTDC_B6 (AF14), RCC_MCO_1 (AF0), TIM11_CH1 (AF9), TIM1_CH1 (AF1), UART7_RX (AF10), USART1_CK (AF7)
L9PA1ввод-выводADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF9), DCMI_D0 (AF9), FMC_D6 (AF12), FMC_DA6 (AF12), HDP_HDP1 (AF15), LTDC_G2 (AF14), PSSI_D0 (AF9), TIM15_CH1N (AF4), TIM2_CH2 (AF1), UART4_RX (AF8)
L10PB11ввод-выводADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, FMC_D10 (AF12), FMC_DA10 (AF12), HDP_HDP3 (AF15), I2C2_SDA (AF4), I3C2_SDA (AF2), LPTIM2_ETR (AF3), LTDC_G6 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7)
L11PB5(JTDO/TRACESWO)ввод-выводDCMIPP_D10 (AF9), DCMI_D10 (AF9), DEBUG_JTDO-SWO (AF0), FDCAN2_RX (AF6), FMC_D12 (AF12), FMC_DA12 (AF12), HDP_HDP5 (AF15), I2S1_SDO (AF5), LTDC_R2 (AF14), PSSI_D10 (AF9), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM3_CH2 (AF2), UART5_RX (AF11)
L12PN4ввод-выводXSPIM_P2_IO2 (AF9)
L13PN5ввод-выводXSPIM_P2_IO3 (AF9)
M1VREF+служебный—
M2CSI_D1NслужебныйCSI_D1N
M3CSI_CKNслужебныйCSI_CKN
M4CSI_D0NслужебныйCSI_D0N
M5VDDA18CSIпитание—
M6PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), HDP_HDP5 (AF15)
M7PA9ввод-выводADC1_INP10, ADC2_INP10, DCMIPP_D0 (AF9), DCMI_D0 (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), HDP_HDP1 (AF15), I2C3_SDA (AF4), I3C2_SDA (AF2), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF9), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
M8PA5ввод-выводADC2_INP18, DCMIPP_D8 (AF9), DCMI_D8 (AF9), FMC_NOE (AF12), HDP_HDP5 (AF15), I2S1_CK (AF5), I3C1_SCL (AF4), LTDC_CLK (AF14), PSSI_D8 (AF9), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM10_CH1 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
M9PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FMC_D7 (AF12), FMC_DA7 (AF12), HDP_HDP0 (AF15), LTDC_G3 (AF14), PWR_WKUP1, SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM9_CH1 (AF3), UART4_TX (AF8)
M10PB10ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, FMC_D11 (AF12), FMC_DA11 (AF12), HDP_HDP2 (AF15), I2C2_SCL (AF4), I3C2_SCL (AF2), LPTIM2_IN1 (AF3), LTDC_G7 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
M11PB4(NJTRST)ввод-выводDCMIPP_VSYNC (AF9), DCMI_VSYNC (AF9), DEBUG_NJTRST (AF0), FMC_D13 (AF12), FMC_DA13 (AF12), HDP_HDP4 (AF15), I2S1_SDI (AF5), LTDC_R3 (AF14), PSSI_RDY (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF10)
M12PN12ввод-выводXSPIM_P2_NCS2 (AF9)
M13PN8ввод-выводXSPIM_P2_IO4 (AF9)
N1VSSпитание—
N2CSI_D1PслужебныйCSI_D1P
N3CSI_CKPслужебныйCSI_CKP
N4CSI_D0PслужебныйCSI_D0P
N5CSI_REXTслужебныйCSI_REXT
N6PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), HDP_HDP6 (AF15)
N7PA10ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1 (AF9), DCMI_D1 (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), HDP_HDP2 (AF15), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF9), PWR_CSLEEP (AF0), TIM1_CH3 (AF1), USART1_RX (AF7)
N8PA6ввод-выводADC1_INP3, ADC2_INP3, BOOT1 (AF0), DCMIPP_PIXCLK (AF9), DCMI_PIXCLK (AF9), HDP_HDP6 (AF15), I2S1_SDI (AF5), I3C1_SDA (AF4), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF9), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF10), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
N9PG10ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), FDCAN2_TX (AF6), FMC_A16 (AF12), FMC_CLE (AF12), HDP_HDP5 (AF15), LPTIM2_CH1 (AF3), LTDC_G4 (AF14), PSSI_D2 (AF9), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
N10PG2ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), FMC_A21 (AF12), LTDC_R0 (AF14), PSSI_D6 (AF9), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF11), UART7_CTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
N11PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), FMC_D15 (AF12), FMC_DA15 (AF12), HDP_HDP7 (AF15), I2S1_WS (AF5), LTDC_R5 (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF10)
N12PA3ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM16_CH1 (AF1), UART7_RX (AF8)
N13VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V08CAPD1—
VBATC2резервное питание: часы реального времени и резервные регистры
VDDE9, G9, J9питание цифровой части и линий ввода-вывода
VDD33USBC5—
VDDA18ADCL5—
VDDA18AOND5—
VDDA18CSIM5—
VDDA18PLLJ5—
VDDA18PMUE1—
VDDA18USBC4—
VDDCOREE7, F6, F8, G5, G7, H6, H8, J7—
VDDCSIL6—
VDDIO3H10, J10—
VDDIO4D8—
VDDSMPSH1, H2, H3, H4—
VFBSMPSE3—
VLXSMPSG1, G2, G3, G4—
VSSA13, E6, E8, F5, F7, F9, G6, G8, H5, H7, H9, J6, J8, N1, N13общий провод (земля)
VSSAK5общий провод аналоговой части
VSSAONE5—
VSSAPMUE2—
VSSSMPSF1, F2, F3, F4—
NRSTE4сброс, активный уровень — низкий
BOOT0D3выбор источника загрузки при сбросе
CSI_CKNM3—
CSI_CKPN3—
CSI_D0NM4—
CSI_D0PN4—
CSI_D1NM2—
CSI_D1PN2—
CSI_REXTN5—
OTG1_HSDMA5—
OTG1_HSDPB5—
OTG1_IDB4—
OTG1_TXRTUNEA6—
OTG2_HSDMA3—
OTG2_HSDPB3—
OTG2_IDB2—
OTG2_TXRTUNEC3—
PDR_ONA1управление внутренней схемой сброса по питанию
PWR_OND4—
UCPD1_CC1B6—
UCPD1_CC2C6—
VREF+M1верхнее опорное напряжение АЦП и ЦАП
NCA2, A4не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32N647A0HxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32N647A0STM32N647A0HxQ—4200 КБ

Линейка STM32N6x7, семейство STM32N6, ядро Cortex-M55.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32N657A0STM32N6x7169 из 169выводы совпадают полностьютолько у него: CRYP, PKA
STM32N645A0STM32N6x5169 из 169выводы совпадают полностью
STM32N655A0STM32N6x5169 из 169выводы совпадают полностьютолько у него: CRYP, PKA

Частые вопросы

На каких выводах USART1 у STM32N647A0?

В корпусе VFBGA169 сигнал USART1_TX выведен на PE5 (шарик C9, AF7) или PF13 (шарик L4, AF4) или PA9 (шарик M7, AF7), USART1_RX — на PF12 (шарик L3, AF4) или PA10 (шарик N7, AF7).

Где у STM32N647A0 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик M6, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик N6, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C2 у STM32N647A0?

I2C2_SCL — PD14 (шарик C13, AF4) или PB10 (шарик M10, AF4), I2C2_SDA — PD15 (шарик B13, AF4) или PD4 (шарик D13, AF4) или PB11 (шарик L10, AF4).

Сколько выводов ввода-вывода у STM32N647A0 в корпусе VFBGA169?

90 из 169. Ещё 55 выводов заняты питанием и землёй, остальные 24 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32N647A0?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
