STM32N655A0 в корпусе VFBGA169GP: распиновка

STM32N655A0 — микроконтроллер STM32N6 на ядре Cortex-M55 с частотой до 800 МГц: 4200 КБ ОЗУ. Корпус VFBGA169GP — 169 шариков, из них 104 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M55
Частота ядра
до 800 МГц
ОЗУ
4200 КБ
Корпус
VFBGA169GP, 169 шариков
Линий ввода-вывода
104
Напряжение питания
1,71…3,6 В

Схема корпуса VFBGA169GP

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32N655A0 в корпусе VFBGA169GP, вид сверхуABCDEFGHJKLMN12345678910111213PDR_ON — шарик A1PDR_ONOTG1_ID — шарик A2: USB1_OTG_HS_IDOTG1IDOTG1_HSDM — шарик A3: USB1_OTG_HS_DMOTG1HSDMUCPD1_CC2 — шарик A4: UCPD1_CC2UCPD1CC2PH1-OSC_OUT — шарик A5: RCC_OSC_OUTPH1PC6 — шарик A6: DCMIPP_D1, DCMI_D1, HDP_HDP6, PSSI_D1, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM9_CH1PC6PC7 — шарик A7: DCMIPP_D1, DCMI_D1, DEBUG_TRGIO, HDP_HDP7, I2S3_MCK, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM16_CH1N, TIM3_CH2, TIM9_CH2PC7PC5 — шарик A8: DCMIPP_D2, DCMI_D2, PSSI_D2, SDMMC2_D1, SPI1_NSSPC5PC2 — шарик A9: ADF1_SDI0, DCMIPP_D13, DCMI_D13, I2S3_SDO, PSSI_D13, SDMMC2_CK, SPI3_MOSI, USART2_RXPC2PE6 — шарик A10: DCMIPP_D1, DCMIPP_VSYNC, DCMI_D1, DCMI_VSYNC, HDP_HDP7, I2C1_SDA, I3C1_SDA, LPUART1_RX, PSSI_D1, PSSI_RDY, TIM17_CH1N, TIM4_CH2, UART5_TX, USART1_RXPE6PE13 — шарик A11: ADF1_CCK0, I2C4_SCLPE13PE8 — шарик A12: DCMIPP_D4, DCMI_D4, PSSI_D4, UART7_TX, USART3_TXPE8PE7 — шарик A13: UART7_RXPE7PC14-OSC32_IN(OSC32_IN) — шарик B1: RCC_OSC32_INPC14OTG1_TXRTUNE — шарик B2OTG1TXRTUNEOTG1_HSDP — шарик B3: USB1_OTG_HS_DPOTG1HSDPUCPD1_CC1 — шарик B4: UCPD1_CC1UCPD1CC1PH0-OSC_IN — шарик B5: RCC_OSC_INPH0PC11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4, DCMI_D4, HDP_HDP3, I2C4_SDA, I2S3_SDI, I3C2_SDA, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC9 — шарик B7: AUDIOCLK, DCMIPP_D3, DCMI_D3, HDP_HDP1, I2C3_SDA, LTDC_B3, PSSI_D3, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, UART5_CTS, UCPD1_FRSTX2PC9PC3 — шарик B8: DCMIPP_D2, DCMI_D2, PSSI_D2, SDMMC2_CMD, SPI1_MOSI, USART2_CKPC3PC0 — шарик B9: DCMIPP_HSYNC, DCMI_HSYNC, HDP_HDP3, I2S3_CK, LPTIM4_IN1, LTDC_R4, PSSI_DE, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RXPC0PE9 — шарик B10: UART7_DE, UART7_RTSPE9PE5 — шарик B11: DCMIPP_D5, DCMI_D5, FDCAN2_TX, HDP_HDP6, I2C1_SCL, I3C1_SCL, LPUART1_TX, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPE5PB8 — шарик B12: DCMIPP_VSYNC, DCMI_VSYNC, PSSI_RDY, SDMMC2_D0, SPI1_MISOPB8PD11 — шарик B13: ADC1_EXTI11, ADC2_EXTI11, DCMIPP_D15, I2C4_SDA, PSSI_D15, SDMMC1_D0, SPI2_MISO, UCPD1_FRSTX1PD11PC15-OSC32_OUT(OSC32_OUT) — шарик C1: RCC_OSC32_OUTPC15VBAT — шарик C2VBATVDDA18USB — шарик C3VDDA18USBVDD33USB — шарик C4VDD33USBPH2 — шарик C5: DCMIPP_D11, DCMI_D11, DEBUG_TRACED2, FDCAN1_TX, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RXPH2PC12 — шарик C6: DCMIPP_D9, DCMI_D9, DEBUG_TRACED3, HDP_HDP4, I2S3_SDO, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12PC10 — шарик C7: DCMIPP_D14, HDP_HDP2, I2C4_SCL, I2S3_CK, I3C2_SCL, PSSI_D14, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PH9 — шарик C8: DCMIPP_D6, DCMI_D6, FDCAN1_RX, HDP_HDP0, I2C1_SCL, I3C1_SCL, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RX, USART3_CKPH9PC4 — шарик C9: HDP_HDP6, LPTIM2_CH2, LTDC_DE, LTDC_VSYNC, SDMMC2_D0, SPI2_MISO, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTSPC4PE4 — шарик C10: DCMIPP_D5, DCMI_D5, LTDC_G1, PSSI_D5, SDMMC2_D3, SPI6_MISOPE4PE10 — шарик C11: DCMIPP_D3, DCMI_D3, DEBUG_TRACECLK, PSSI_D3, UART7_CTS, USART3_RXPE10PD8 — шарик C12: DCMIPP_D11, DCMI_D11, LTDC_R7, PSSI_D11, TAMP_IN3, TAMP_OUT4, USART3_TXPD8PB7 — шарик C13: ADF1_SDI0, DCMIPP_D7, DCMI_D7, DEBUG_TRACED3, PSSI_D7, TIM15_CH2PB7V08CAP — шарик D1V08CAPPC13 — шарик D2: HDP_HDP5, PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13BOOT0 — шарик D3BOOT0PWR_ON — шарик D4PWR_ONVDDA18AON — шарик D5VDDA18AONPC8 — шарик D6: DCMIPP_D2, DCMI_D2, DEBUG_TRACED1, HDP_HDP0, I2C3_SMBA, LTDC_B0, PSSI_D2, SDMMC1_D0, TIM3_CH3, UART5_DE, UART5_RTS, UCPD1_FRSTX1PC8PC1 — шарик D7: DCMIPP_D7, DCMI_D7, FDCAN1_TX, HDP_HDP1, I2C1_SDA, I3C1_SDA, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TXPC1VDDIO4 — шарик D8VDDIO4VDDIO5 — шарик D9VDDIO5PO0 — шарик D10: XSPIM_P1_NCS1PO0PE1 — шарик D11: DCMIPP_D8, DCMI_D8, LPTIM2_CH2, PSSI_D8, USART3_TXPE1PB6 — шарик D12: ADF1_CCK1, DCMIPP_D6, DCMI_D6, DEBUG_TRACED2, PSSI_D6, TIM15_CH1PB6PE3 — шарик D13: DEBUG_TRACED0, TIM15_BKINPE3VDDA18PMU — шарик E1VDDA18PMUVSSAPMU — шарик E2VSSAPMUVFBSMPS — шарик E3VFBSMPSNRST — шарик E4NRSTVSSAON — шарик E5VSSAONVSS — шарик E6VSSVDDCORE — шарик E7VDDCOREVSS — шарик E8VSSVDD — шарик E9VDDPO1 — шарик E10: XSPIM_P1_NCS2PO1PP1 — шарик E11: XSPIM_P1_IO1PP1PP0 — шарик E12: XSPIM_P1_IO0PP0PP3 — шарик E13: XSPIM_P1_IO3PP3VSSSMPS — шарик F1VSSSMPSVSSSMPS — шарик F2VSSSMPSPF5 — шарик F3: DCMIPP_D6, DCMI_D6, LPTIM2_IN2, LTDC_G0, PSSI_D6, USART3_CTS, USART3_NSSPF5PF2 — шарик F4: LTDC_B1, SPI2_SCK, USART2_CTS, USART2_NSSPF2VSS — шарик F5VSSVDDCORE — шарик F6VDDCOREVSS — шарик F7VSSVDDCORE — шарик F8VDDCOREVSS — шарик F9VSSVDDIO2 — шарик F10VDDIO2PP2 — шарик F11: XSPIM_P1_IO2PP2PO2 — шарик F12: LTDC_B7, XSPIM_P1_DQS0PO2PP5 — шарик F13: XSPIM_P1_IO5PP5VLXSMPS — шарик G1VLXSMPSVLXSMPS — шарик G2VLXSMPSPA2 — шарик G3: ADC1_INP14, ADC2_INP14, HDP_HDP2, LTDC_B7, MDIOS_MDIO, PWR_WKUP2, TIM15_CH1, TIM2_CH3, USART2_TXPA2PF8 — шарик G4: DEBUG_TRACECLK, LTDC_R6PF8VDDCORE — шарик G5VDDCOREVSS — шарик G6VSSVDDCORE — шарик G7VDDCOREVSS — шарик G8VSSVDD — шарик G9VDDVDDIO2 — шарик G10VDDIO2PP7 — шарик G11: XSPIM_P1_IO7PP7PP4 — шарик G12: XSPIM_P1_IO4PP4PP6 — шарик G13: XSPIM_P1_IO6PP6VDDSMPS — шарик H1VDDSMPSVDDSMPS — шарик H2VDDSMPSPA12 — шарик H3: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX, HDP_HDP4, LPUART1_DE, LPUART1_RTS, LTDC_B2, SPI2_SCK, UART4_TX, USART1_DE, USART1_RTSPA12PF11 — шарик H4: ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15, LTDC_B0, PSSI_D15, SPI5_MOSIPF11VSS — шарик H5VSSVDDCORE — шарик H6VDDCOREVSS — шарик H7VSSVDDCORE — шарик H8VDDCOREVSS — шарик H9VSSVDDIO3 — шарик H10VDDIO3PP10 — шарик H11: XSPIM_P1_IO10PP10PO4 — шарик H12: LTDC_B4, XSPIM_P1_CLKPO4PO5 — шарик H13: XSPIM_P1_NCLKPO5PF4 — шарик J1: ADC1_INP18, DCMIPP_HSYNC, DCMI_HSYNC, HDP_HDP4, I2S3_WS, LTDC_R3, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, USART2_CKPF4PF10 — шарик J2: DCMIPP_D11, DCMIPP_D15, DCMI_D11, LTDC_R1, PSSI_D11, PSSI_D15, TIM16_BKIN, UART7_RX, UCPD1_FRSTX1PF10PF14 — шарик J3: ADC2_INN2, ADC2_INP6, LTDC_G0, SPI5_MOSI, TIM2_CH2, USART1_CTSPF14PF15 — шарик J4: ADC1_EXTI15, ADC2_EXTI15, LTDC_G1, SPI5_SCK, USART1_DE, USART1_RTSPF15VDDA18PLL — шарик J5VDDA18PLLVSSA — шарик J6VSSAVDDCSI — шарик J7VDDCSIVSS — шарик J8VSSVDD — шарик J9VDDVDDIO3 — шарик J10VDDIO3PP12 — шарик J11: XSPIM_P1_IO12PP12PP9 — шарик J12: SPI2_MOSI, XSPIM_P1_IO9PP9PP8 — шарик J13: SPI2_MISO, XSPIM_P1_IO8PP8PF7 — шарик K1: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE, HDP_HDP0, LTDC_VSYNC, SPI1_SCK, TIM3_CH3, TIM9_CH1, UART4_CTSPF7PF12 — шарик K2: ADC1_INN2, ADC1_INP6, DCMIPP_D13, DCMI_D13, PSSI_D13, SPI5_MISO, USART1_RXPF12PF13 — шарик K3: ADC2_INP2, DCMIPP_D10, DCMI_D10, PSSI_D10, SPI5_NSS, USART1_TXPF13PA11 — шарик K4: ADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX, HDP_HDP3, LPUART1_CTS, LTDC_B3, SPI2_NSS, UART4_RX, USART1_CTS, USART1_NSSPA11PA9 — шарик K5: ADC1_INP10, ADC2_INP10, DCMIPP_D0, DCMI_D0, HDP_HDP1, I2C3_SDA, I3C2_SDA, LPUART1_TX, LTDC_B5, PSSI_D0, SPI2_SCK, USART1_TXPA9PB11 — шарик K6: ADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, HDP_HDP3, I2C2_SDA, I3C2_SDA, LPTIM2_ETR, LTDC_G6, TIM2_CH4, USART3_RXPB11PA7 — шарик K7: HDP_HDP7, LTDC_B1, LTDC_R4, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM3_CH2, USART1_RXPA7PA15(JTDI) — шарик K8: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, HDP_HDP7, I2S3_WS, LTDC_R5, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PG2 — шарик K9: DCMIPP_D6, DCMI_D6, LTDC_R0, PSSI_D6, SPI5_MOSI, TIM14_CH1, TIM17_CH1N, UART7_CTS, USART3_DE, USART3_RTSPG2PN9 — шарик K10: DCMIPP_D5, DCMI_D5, PSSI_D5, XSPIM_P2_IO5PN9PP11 — шарик K11: ADC1_EXTI11, ADC2_EXTI11, XSPIM_P1_IO11PP11PO3 — шарик K12: LTDC_G3, XSPIM_P1_DQS1PO3PP15 — шарик K13: ADC1_EXTI15, ADC2_EXTI15, LTDC_B5, XSPIM_P1_IO15PP15PG13 — шарик L1: DCMIPP_D12, DCMI_D12, LPTIM2_IN1, LTDC_DE, PSSI_D12, TIM4_CH1, USART3_DE, USART3_RTSPG13VDDA18ADC — шарик L2VDDA18ADCVDDA18CSI — шарик L3VDDA18CSICSI_REXT — шарик L4: CSI_REXTCSIREXTPA10 — шарик L5: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1, DCMI_D1, HDP_HDP2, LPUART1_RX, LTDC_B4, MDIOS_MDIO, PSSI_D1, PWR_CSLEEP, USART1_RXPA10PA6 — шарик L6: ADC1_INP3, ADC2_INP3, BOOT1, DCMIPP_PIXCLK, DCMI_PIXCLK, HDP_HDP6, I3C1_SDA, LTDC_B7, LTDC_HSYNC, MDIOS_MDC, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM3_CH1PA6PG10 — шарик L7: DCMIPP_D2, DCMI_D2, FDCAN2_TX, HDP_HDP5, LPTIM2_CH1, LTDC_G4, PSSI_D2, SPI2_SCK, UART5_TX, USART3_CTS, USART3_NSSPG10PB5(JTDO/TRACESWO) — шарик L8: DCMIPP_D10, DCMI_D10, DEBUG_JTDO-SWO, FDCAN2_RX, HDP_HDP5, I2C1_SMBA, I2S3_SDO, LPTIM4_OUT, LTDC_R2, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RXPB5PN7 — шарик L9: XSPIM_P2_NCLKPN7PN6 — шарик L10: XSPIM_P2_CLKPN6PN2 — шарик L11: XSPIM_P2_IO0PN2PN11 — шарик L12: ADC1_EXTI11, ADC2_EXTI11, LTDC_B6, XSPIM_P2_IO7PN11PP14 — шарик L13: XSPIM_P1_IO14PP14VREF+ — шарик M1VREF+CSI_D1N — шарик M2: CSI_D1NCSID1NCSI_CKN — шарик M3: CSI_CKNCSICKNCSI_D0N — шарик M4: CSI_D0NCSID0NPA13(JTMS/SWDIO) — шарик M5: DEBUG_JTMS-SWDIO, HDP_HDP5PA13PA5 — шарик M6: ADC2_INP18, DCMIPP_D8, DCMI_D8, HDP_HDP5, I3C1_SCL, LTDC_CLK, PSSI_D8, PWR_CSTOP, SPI1_SCK, SPI6_SCK, TIM10_CH1, TIM2_CH1, TIM2_ETR, TIM9_CH2PA5PA1 — шарик M7: ADC1_INP1, ADC2_INP1, DCMIPP_D0, DCMI_D0, HDP_HDP1, LTDC_G2, PSSI_D0, TIM15_CH1N, TIM2_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PB4(NJTRST) — шарик M8: DCMIPP_VSYNC, DCMI_VSYNC, DEBUG_NJTRST, HDP_HDP4, I2S3_SDI, LPTIM4_ETR, LTDC_R3, PSSI_RDY, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4PN12 — шарик M9: XSPIM_P2_NCS2PN12PN4 — шарик M10: XSPIM_P2_IO2PN4PN10 — шарик M11: LTDC_B4, XSPIM_P2_IO6PN10PN3 — шарик M12: XSPIM_P2_IO1PN3PP13 — шарик M13: XSPIM_P1_IO13PP13PB12 — шарик N1: FDCAN2_RX, HDP_HDP4, I2C2_SMBA, LPTIM2_IN2, LTDC_G5, SPI2_NSS, UART5_RX, USART3_CKPB12CSI_D1P — шарик N2: CSI_D1PCSID1PCSI_CKP — шарик N3: CSI_CKPCSICKPCSI_D0P — шарик N4: CSI_D0PCSID0PPA14(JTCK/SWCLK) — шарик N5: DEBUG_JTCK-SWCLK, HDP_HDP6PA14PA8 — шарик N6: ADC1_INP5, ADC2_INP5, HDP_HDP0, I2C3_SCL, I3C2_SCL, LTDC_B6, RCC_MCO_1, TIM11_CH1, UART7_RX, USART1_CKPA8PA0 — шарик N7: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, HDP_HDP0, LTDC_G3, PWR_WKUP1, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM9_CH1, UART4_TX, USART2_CTS, USART2_NSSPA0PB10 — шарик N8: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, HDP_HDP2, I2C2_SCL, I3C2_SCL, LPTIM2_IN1, LTDC_G7, SPI2_SCK, TIM2_CH3, USART3_TXPB10PN8 — шарик N9: XSPIM_P2_IO4PN8PN5 — шарик N10: XSPIM_P2_IO3PN5PN0 — шарик N11: XSPIM_P2_DQS0PN0PN1 — шарик N12: XSPIM_P2_NCS1PN1PE0 — шарик N13: DCMIPP_D2, DCMI_D2, LPTIM2_ETR, PSSI_D2, TAMP_IN6, TAMP_OUT5, TIM4_ETR, USART3_RXPE0VFBGA169GP, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

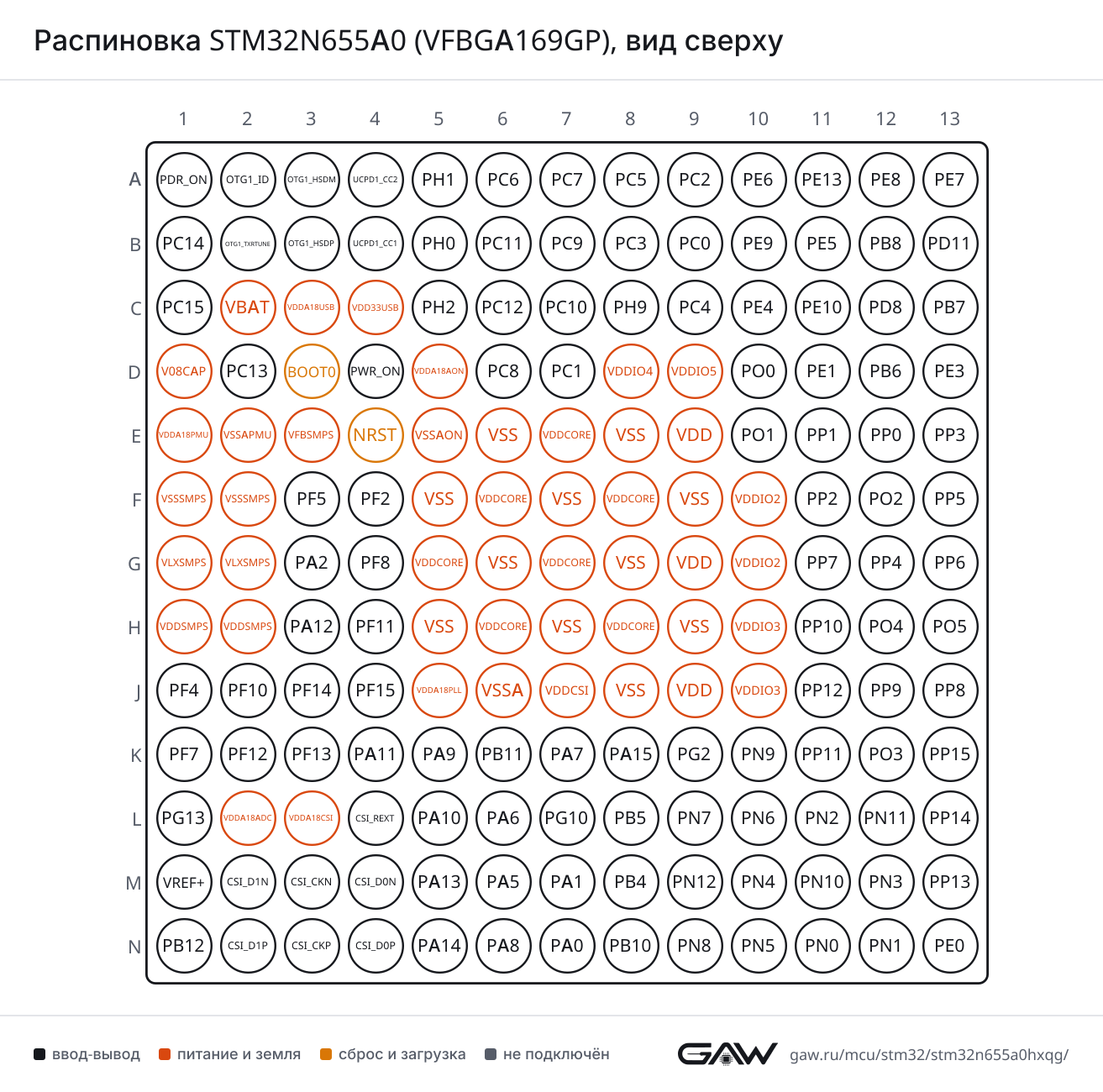

Распиновка STM32N655A0 (VFBGA169GP), вид сверхуРаспиновка VFBGA169GP картинкой
PNG, 1313 × 1300 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (N6, AF7)
CTSPF14 (J3, AF4), PA11 (K4, AF7)
DEPA12 (H3, AF7), PF15 (J4, AF4)
NSSPA11 (K4, AF7)
RTSPA12 (H3, AF7), PF15 (J4, AF4)
RXPE6 (A10, AF7), PF12 (K2, AF4), PA7 (K7, AF7), PA10 (L5, AF7)
TXPE5 (B11, AF7), PC4 (C9, AF4), PF13 (K3, AF4), PA9 (K5, AF7)
USART2CKPC3 (B8, AF7), PF4 (J1, AF7)
CTSPF2 (F4, AF7), PA0 (N7, AF7)
DEPA1 (M7, AF7)
NSSPF2 (F4, AF7), PA0 (N7, AF7)
RTSPA1 (M7, AF7)
RXPC2 (A9, AF7)
TXPA2 (G3, AF7)
USART3CKPC12 (C6, AF7), PH9 (C8, AF3), PB12 (N1, AF7)
CTSPF5 (F3, AF7), PG10 (L7, AF7)
DEPC4 (C9, AF7), PG2 (K9, AF7), PG13 (L1, AF7)
NSSPF5 (F3, AF7), PG10 (L7, AF7)
RTSPC4 (C9, AF7), PG2 (K9, AF7), PG13 (L1, AF7)
RXPC11 (B6, AF7), PE10 (C11, AF7), PB11 (K6, AF7), PE0 (N13, AF7)
TXPE8 (A12, AF7), PC10 (C7, AF7), PD8 (C12, AF7), PE1 (D11, AF7), PB10 (N8, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPF7 (K1, AF8)
DEPC4 (C9, AF8), PA15(JTDI) (K8, AF8)
RTSPC4 (C9, AF8), PA15(JTDI) (K8, AF8)
RXPC11 (B6, AF8), PH9 (C8, AF8), PA11 (K4, AF8), PA1 (M7, AF8)
TXPC10 (C7, AF8), PC1 (D7, AF8), PA12 (H3, AF8), PA0 (N7, AF8)
UART5CTSPC9 (B7, AF11)
DEPC8 (D6, AF11)
RTSPC8 (D6, AF11)
RXPH2 (C5, AF11), PB5(JTDO/TRACESWO) (L8, AF11), PB12 (N1, AF11)
TXPE6 (A10, AF11), PE5 (B11, AF11), PC12 (C6, AF11), PG10 (L7, AF11)
UART7CTSPE10 (C11, AF8), PG2 (K9, AF8)
DEPE9 (B10, AF8)
RTSPE9 (B10, AF8)
RXPE7 (A13, AF8), PC0 (B9, AF10), PF10 (J2, AF8), PA8 (N6, AF10)
TXPE8 (A12, AF8), PA15(JTDI) (K8, AF10), PB4(NJTRST) (M8, AF10)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (K4, AF3)
DEPA12 (H3, AF3)
RTSPA12 (H3, AF3)
RXPE6 (A10, AF3), PA10 (L5, AF3)
TXPE5 (B11, AF3), PA9 (K5, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB8 (B12, AF5), PA6 (L6, AF5), PB4(NJTRST) (M8, AF5)
MOSIPC3 (B8, AF5), PA7 (K7, AF5), PB5(JTDO/TRACESWO) (L8, AF5)
NSSPC5 (A8, AF5), PF4 (J1, AF5), PA15(JTDI) (K8, AF5)
SCKPC0 (B9, AF5), PF7 (K1, AF5), PA5 (M6, AF5)
SPI2MISOPD11 (B13, AF5), PC4 (C9, AF5), PP8 (J13, AF5)
MOSIPP9 (J12, AF5)
NSSPC1 (D7, AF5), PA11 (K4, AF5), PB4(NJTRST) (M8, AF7), PB12 (N1, AF5)
SCKPF2 (F4, AF5), PA12 (H3, AF5), PA9 (K5, AF5), PG10 (L7, AF5), PB10 (N8, AF5)
SPI3MISOPC11 (B6, AF6), PB4(NJTRST) (M8, AF6)
MOSIPC2 (A9, AF5), PC12 (C6, AF6), PB5(JTDO/TRACESWO) (L8, AF7)
NSSPF4 (J1, AF6), PA15(JTDI) (K8, AF6)
SCKPC0 (B9, AF6), PC10 (C7, AF6)
SPI5MISOPF12 (K2, AF5)
MOSIPF11 (H4, AF5), PF14 (J3, AF5), PG2 (K9, AF5)
NSSPF13 (K3, AF5)
SCKPF15 (J4, AF5)
SPI6MISOPE4 (C10, AF5), PA6 (L6, AF8), PB4(NJTRST) (M8, AF8)
MOSIPA7 (K7, AF8), PB5(JTDO/TRACESWO) (L8, AF8)
NSSPF4 (J1, AF8), PA15(JTDI) (K8, AF7), PA0 (N7, AF5)
SCKPC0 (B9, AF8), PC12 (C6, AF5), PA5 (M6, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S3CKPC0 (B9, AF6), PC10 (C7, AF6)
MCKPC7 (A7, AF6)
SDIPC11 (B6, AF6), PB4(NJTRST) (M8, AF6)
SDOPC2 (A9, AF5), PC12 (C6, AF6), PB5(JTDO/TRACESWO) (L8, AF7)
WSPF4 (J1, AF6), PA15(JTDI) (K8, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPE5 (B11, AF4), PH9 (C8, AF4)
SDAPE6 (A10, AF4), PC1 (D7, AF4)
SMBAPB5(JTDO/TRACESWO) (L8, AF4)
I2C2SCLPB10 (N8, AF4)
SDAPB11 (K6, AF4)
SMBAPB12 (N1, AF4)
I2C3SCLPA8 (N6, AF4)
SDAPC9 (B7, AF4), PA9 (K5, AF4)
SMBAPC8 (D6, AF4)
I2C4SCLPE13 (A11, AF4), PC10 (C7, AF4)
SDAPC11 (B6, AF4), PD11 (B13, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPE5 (B11, AF5), PH9 (C8, AF7), PA5 (M6, AF4)
SDAPE6 (A10, AF5), PC1 (D7, AF7), PA6 (L6, AF4)
I3C2SCLPC10 (C7, AF2), PA8 (N6, AF2), PB10 (N8, AF2)
SDAPC11 (B6, AF2), PA9 (K5, AF2), PB11 (K6, AF2)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPH9 (C8, AF6), PA11 (K4, AF6)
TXPH2 (C5, AF6), PC1 (D7, AF6), PA12 (H3, AF6)
FDCAN2RXPB5(JTDO/TRACESWO) (L8, AF6), PB12 (N1, AF6)
TXPE5 (B11, AF6), PG10 (L7, AF6)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB1_OTG_HSDMOTG1_HSDM (A3)
DPOTG1_HSDP (B3)
IDOTG1_ID (A2)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1UCPD1_CC1 (B4)
CC2UCPD1_CC2 (A4)
FRSTX1PD11 (B13, AF6), PC8 (D6, AF6), PF10 (J2, AF6)
FRSTX2PC9 (B7, AF6)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPC1 (D7, AF12)
CKPC12 (C6, AF10)
CKINPH9 (C8, AF12)
CMDPH2 (C5, AF10)
D0PD11 (B13, AF10), PC8 (D6, AF10)
D0DIRPC6 (A6, AF12)
D1PC9 (B7, AF10)
D2PC10 (C7, AF10)
D3PC11 (B6, AF10)
D4PH9 (C8, AF10)
D5PC1 (D7, AF10)
D6PC6 (A6, AF10)
D7PC7 (A7, AF10)
D123DIRPC7 (A7, AF12)
SDMMC2CKPC2 (A9, AF11)
CMDPC3 (B8, AF11), PA0 (N7, AF11)
D0PB8 (B12, AF11), PC4 (C9, AF11)
D1PC5 (A8, AF11)
D2PC0 (B9, AF11)
D3PE4 (C10, AF11), PB4(NJTRST) (M8, AF11)
D4PH9 (C8, AF11)
D5PC1 (D7, AF11)
D6PC6 (A6, AF11)
D7PC7 (A7, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B6), PD11 (B13), PF11 (H4), PA11 (K4), PB11 (K6), PP11 (K11), PN11 (L12)
EXTI15PF15 (J4), PA15(JTDI) (K8), PP15 (K13)
INN1PA0 (N7)
INN2PF12 (K2)
INN4PB10 (N8)
INN5PF7 (K1)
INN10PA10 (L5)
INN11PA11 (K4)
INN12PA12 (H3)
INP0PA0 (N7)
INP1PA1 (M7)
INP2PF11 (H4)
INP3PA6 (L6)
INP4PB11 (K6)
INP5PA8 (N6)
INP6PF12 (K2)
INP8PB10 (N8)
INP9PF7 (K1)
INP10PA9 (K5)
INP11PA10 (L5)
INP12PA11 (K4)
INP13PA12 (H3)
INP14PA2 (G3)
INP18PF4 (J1)
ADC2EXTI11PC11 (B6), PD11 (B13), PF11 (H4), PA11 (K4), PB11 (K6), PP11 (K11), PN11 (L12)
EXTI15PF15 (J4), PA15(JTDI) (K8), PP15 (K13)
INN1PA0 (N7)
INN2PF14 (J3)
INN4PB10 (N8)
INN5PF7 (K1)
INN10PA10 (L5)
INN11PA11 (K4)
INN12PA12 (H3)
INP0PA0 (N7)
INP1PA1 (M7)
INP2PF13 (K3)
INP3PA6 (L6)
INP4PB11 (K6)
INP5PA8 (N6)
INP6PF14 (J3)
INP8PB10 (N8)
INP9PF7 (K1)
INP10PA9 (K5)
INP11PA10 (L5)
INP12PA11 (K4)
INP13PA12 (H3)
INP14PA2 (G3)
INP18PA5 (M6)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15(JTDI) (K8, AF1), PA5 (M6, AF1), PA0 (N7, AF1)
CH2PC0 (B9, AF1), PF14 (J3, AF1), PA1 (M7, AF1)
CH3PA2 (G3, AF1), PB10 (N8, AF1)
CH4PB11 (K6, AF1)
ETRPA15(JTDI) (K8, AF2), PA5 (M6, AF2)
TIM3CH1PC6 (A6, AF2), PA6 (L6, AF2), PB4(NJTRST) (M8, AF2)
CH2PC7 (A7, AF2), PA7 (K7, AF2), PB5(JTDO/TRACESWO) (L8, AF2)
CH3PC8 (D6, AF2), PF7 (K1, AF2)
CH4PC9 (B7, AF2)
ETRPH2 (C5, AF2)
TIM4CH1PE5 (B11, AF2), PG13 (L1, AF2)
CH2PE6 (A10, AF2)
CH3PH9 (C8, AF2)
CH4PC1 (D7, AF2)
ETRPE0 (N13, AF2)
TIM9CH1PC6 (A6, AF3), PF7 (K1, AF3), PA0 (N7, AF3)
CH2PC7 (A7, AF3), PA5 (M6, AF3)
TIM10CH1PA5 (M6, AF10)
TIM11CH1PA8 (N6, AF9)
TIM13CH1PA6 (L6, AF10)
TIM14CH1PA7 (K7, AF11), PG2 (K9, AF11)
TIM15BKINPH2 (C5, AF4), PE3 (D13, AF7), PA0 (N7, AF4)
CH1PC12 (C6, AF4), PB6 (D12, AF7), PA2 (G3, AF4)
CH1NPA1 (M7, AF4)
CH2PB7 (C13, AF7)
TIM16BKINPF10 (J2, AF1), PB4(NJTRST) (M8, AF1)
CH1PH9 (C8, AF1)
CH1NPC7 (A7, AF1), PE5 (B11, AF1)
TIM17BKINPB5(JTDO/TRACESWO) (L8, AF1)
CH1PC1 (D7, AF1)
CH1NPE6 (A10, AF1), PG2 (K9, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM2CH1PG10 (L7, AF3)
CH2PC4 (C9, AF3), PE1 (D11, AF3)
ETRPB11 (K6, AF3), PE0 (N13, AF3)
IN1PG13 (L1, AF3), PB10 (N8, AF3)
IN2PF5 (F3, AF3), PB12 (N1, AF3)
LPTIM4ETRPB4(NJTRST) (M8, AF3)
IN1PC0 (B9, AF3)
OUTPB5(JTDO/TRACESWO) (L8, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (D2)
TSPC13 (D2)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (K5, AF9), PA1 (M7, AF9)
D1PC6 (A6, AF9), PC7 (A7, AF9), PE6 (A10, AF10), PA10 (L5, AF9)
D2PC5 (A8, AF9), PC3 (B8, AF9), PC8 (D6, AF9), PG10 (L7, AF9), PE0 (N13, AF9)
D3PC9 (B7, AF9), PE10 (C11, AF9)
D4PE8 (A12, AF9), PC11 (B6, AF9)
D5PE5 (B11, AF9), PE4 (C10, AF9), PN9 (K10, AF10)
D6PH9 (C8, AF9), PB6 (D12, AF9), PF5 (F3, AF9), PG2 (K9, AF9)
D7PB7 (C13, AF9), PC1 (D7, AF9)
D8PE1 (D11, AF9), PA5 (M6, AF9)
D9PC12 (C6, AF9)
D10PF13 (K3, AF9), PB5(JTDO/TRACESWO) (L8, AF9)
D11PH2 (C5, AF9), PD8 (C12, AF9), PF10 (J2, AF9)
D12PG13 (L1, AF9)
D13PC2 (A9, AF9), PF12 (K2, AF9)
HSYNCPC0 (B9, AF9), PF4 (J1, AF9)
PIXCLKPA6 (L6, AF9)
VSYNCPE6 (A10, AF9), PB8 (B12, AF9), PB4(NJTRST) (M8, AF9)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (K5, AF9), PA1 (M7, AF9)
D1PC6 (A6, AF9), PC7 (A7, AF9), PE6 (A10, AF10), PA10 (L5, AF9)
D2PC5 (A8, AF9), PC3 (B8, AF9), PC8 (D6, AF9), PG10 (L7, AF9), PE0 (N13, AF9)
D3PC9 (B7, AF9), PE10 (C11, AF9)
D4PE8 (A12, AF9), PC11 (B6, AF9)
D5PE5 (B11, AF9), PE4 (C10, AF9), PN9 (K10, AF10)
D6PH9 (C8, AF9), PB6 (D12, AF9), PF5 (F3, AF9), PG2 (K9, AF9)
D7PB7 (C13, AF9), PC1 (D7, AF9)
D8PE1 (D11, AF9), PA5 (M6, AF9)
D9PC12 (C6, AF9)
D10PF13 (K3, AF9), PB5(JTDO/TRACESWO) (L8, AF9)
D11PH2 (C5, AF9), PD8 (C12, AF9), PF10 (J2, AF9)
D12PG13 (L1, AF9)
D13PC2 (A9, AF9), PF12 (K2, AF9)
D14PC10 (C7, AF9)
D15PD11 (B13, AF9), PF11 (H4, AF9), PF10 (J2, AF10)
DEPC0 (B9, AF9), PF4 (J1, AF9)
PDCKPA6 (L6, AF9)
RDYPE6 (A10, AF9), PB8 (B12, AF9), PB4(NJTRST) (M8, AF9)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PC8 (D6, AF14), PF11 (H4, AF14)
B1PF2 (F4, AF14), PA7 (K7, AF14)
B2PA12 (H3, AF14)
B3PC9 (B7, AF14), PA11 (K4, AF14)
B4PO4 (H12, AF10), PA10 (L5, AF14), PN10 (M11, AF14)
B5PA9 (K5, AF14), PP15 (K13, AF14)
B6PN11 (L12, AF14), PA8 (N6, AF14)
B7PO2 (F12, AF14), PA2 (G3, AF14), PA6 (L6, AF12)
CLKPA5 (M6, AF14)
DEPC4 (C9, AF14), PG13 (L1, AF14)
G0PF5 (F3, AF14), PF14 (J3, AF14)
G1PE4 (C10, AF14), PF15 (J4, AF14)
G2PA1 (M7, AF14)
G3PO3 (K12, AF14), PA0 (N7, AF14)
G4PG10 (L7, AF14)
G5PB12 (N1, AF14)
G6PB11 (K6, AF14)
G7PB10 (N8, AF14)
HSYNCPA6 (L6, AF14)
R0PG2 (K9, AF14)
R1PF10 (J2, AF14)
R2PB5(JTDO/TRACESWO) (L8, AF14)
R3PF4 (J1, AF14), PB4(NJTRST) (M8, AF14)
R4PC0 (B9, AF14), PA7 (K7, AF10)
R5PA15(JTDI) (K8, AF14)
R6PF8 (G4, AF14)
R7PD8 (C12, AF14)
VSYNCPC4 (C9, AF10), PF7 (K1, AF14)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE13 (A11, AF3)
CCK1PB6 (D12, AF3)
SDI0PC2 (A9, AF3), PB7 (C13, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (N5, AF0)
JTDIPA15(JTDI) (K8, AF0)
JTDO-SWOPB5(JTDO/TRACESWO) (L8, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (M5, AF0)
NJTRSTPB4(NJTRST) (M8, AF0)
TRACECLKPE10 (C11, AF0), PF8 (G4, AF0)
TRACED0PE3 (D13, AF0)
TRACED1PC8 (D6, AF0)
TRACED2PH2 (C5, AF0), PB6 (D12, AF0)
TRACED3PC12 (C6, AF0), PB7 (C13, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (N6, AF0)
MCO_2PC9 (B7, AF0)
OSC_INPH0-OSC_IN (B5)
OSC_OUTPH1-OSC_OUT (A5)
OSC32_INPC14-OSC32_IN(OSC32_IN) (B1)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA10 (L5, AF0)
PWR_CSTOPPA5 (M6, AF0)
PWR_WKUP1PA0 (N7)
PWR_WKUP2PA2 (G3)
PWR_WKUP3PC13 (D2)
TAMP_IN1PC13 (D2)
TAMP_IN3PD8 (C12)
TAMP_IN6PE0 (N13)
TAMP_OUT2PC13 (D2)
TAMP_OUT4PD8 (C12)
TAMP_OUT5PE0 (N13)

Блоки без собственных выводов: XSPI1 (расширенный SPI для памяти), XSPI2 (расширенный SPI для памяти), XSPI3 (расширенный SPI для памяти), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), TIM18 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 169 шариков корпуса VFBGA169GP по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PDR_ONслужебный—
A2OTG1_IDслужебныйUSB1_OTG_HS_ID
A3OTG1_HSDMслужебныйUSB1_OTG_HS_DM
A4UCPD1_CC2служебныйUCPD1_CC2
A5PH1-OSC_OUTввод-выводRCC_OSC_OUT
A6PC6ввод-выводDCMIPP_D1 (AF9), DCMI_D1 (AF9), HDP_HDP6 (AF15), PSSI_D1 (AF9), SDMMC1_D0DIR (AF12), SDMMC1_D6 (AF10), SDMMC2_D6 (AF11), TIM3_CH1 (AF2), TIM9_CH1 (AF3)
A7PC7ввод-выводDCMIPP_D1 (AF9), DCMI_D1 (AF9), DEBUG_TRGIO (AF0), HDP_HDP7 (AF15), I2S3_MCK (AF6), PSSI_D1 (AF9), SDMMC1_D123DIR (AF12), SDMMC1_D7 (AF10), SDMMC2_D7 (AF11), TIM16_CH1N (AF1), TIM3_CH2 (AF2), TIM9_CH2 (AF3)
A8PC5ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), PSSI_D2 (AF9), SDMMC2_D1 (AF11), SPI1_NSS (AF5)
A9PC2ввод-выводADF1_SDI0 (AF3), DCMIPP_D13 (AF9), DCMI_D13 (AF9), I2S3_SDO (AF5), PSSI_D13 (AF9), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
A10PE6ввод-выводDCMIPP_D1 (AF10), DCMIPP_VSYNC (AF9), DCMI_D1 (AF10), DCMI_VSYNC (AF9), HDP_HDP7 (AF15), I2C1_SDA (AF4), I3C1_SDA (AF5), LPUART1_RX (AF3), PSSI_D1 (AF10), PSSI_RDY (AF9), TIM17_CH1N (AF1), TIM4_CH2 (AF2), UART5_TX (AF11), USART1_RX (AF7)
A11PE13ввод-выводADF1_CCK0 (AF3), I2C4_SCL (AF4)
A12PE8ввод-выводDCMIPP_D4 (AF9), DCMI_D4 (AF9), PSSI_D4 (AF9), UART7_TX (AF8), USART3_TX (AF7)
A13PE7ввод-выводUART7_RX (AF8)
B1PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
B2OTG1_TXRTUNEслужебный—
B3OTG1_HSDPслужебныйUSB1_OTG_HS_DP
B4UCPD1_CC1служебныйUCPD1_CC1
B5PH0-OSC_INввод-выводRCC_OSC_IN
B6PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D4 (AF9), DCMI_D4 (AF9), HDP_HDP3 (AF15), I2C4_SDA (AF4), I2S3_SDI (AF6), I3C2_SDA (AF2), PSSI_D4 (AF9), SDMMC1_D3 (AF10), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B7PC9ввод-выводAUDIOCLK (AF5), DCMIPP_D3 (AF9), DCMI_D3 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), LTDC_B3 (AF14), PSSI_D3 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF10), TIM3_CH4 (AF2), UART5_CTS (AF11), UCPD1_FRSTX2 (AF6)
B8PC3ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), PSSI_D2 (AF9), SDMMC2_CMD (AF11), SPI1_MOSI (AF5), USART2_CK (AF7)
B9PC0ввод-выводDCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), HDP_HDP3 (AF15), I2S3_CK (AF6), LPTIM4_IN1 (AF3), LTDC_R4 (AF14), PSSI_DE (AF9), SDMMC2_D2 (AF11), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF10)
B10PE9ввод-выводUART7_DE (AF8), UART7_RTS (AF8)
B11PE5ввод-выводDCMIPP_D5 (AF9), DCMI_D5 (AF9), FDCAN2_TX (AF6), HDP_HDP6 (AF15), I2C1_SCL (AF4), I3C1_SCL (AF5), LPUART1_TX (AF3), PSSI_D5 (AF9), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7)
B12PB8ввод-выводDCMIPP_VSYNC (AF9), DCMI_VSYNC (AF9), PSSI_RDY (AF9), SDMMC2_D0 (AF11), SPI1_MISO (AF5)
B13PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMIPP_D15 (AF9), I2C4_SDA (AF4), PSSI_D15 (AF9), SDMMC1_D0 (AF10), SPI2_MISO (AF5), UCPD1_FRSTX1 (AF6)
C1PC15-OSC32_OUT(OSC32_OUT)ввод-выводRCC_OSC32_OUT
C2VBATпитание—
C3VDDA18USBпитание—
C4VDD33USBпитание—
C5PH2ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), DEBUG_TRACED2 (AF0), FDCAN1_TX (AF6), PSSI_D11 (AF9), SDMMC1_CMD (AF10), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF11)
C6PC12ввод-выводDCMIPP_D9 (AF9), DCMI_D9 (AF9), DEBUG_TRACED3 (AF0), HDP_HDP4 (AF15), I2S3_SDO (AF6), PSSI_D9 (AF9), SDMMC1_CK (AF10), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF4), UART5_TX (AF11), USART3_CK (AF7)
C7PC10ввод-выводDCMIPP_D14 (AF9), HDP_HDP2 (AF15), I2C4_SCL (AF4), I2S3_CK (AF6), I3C2_SCL (AF2), PSSI_D14 (AF9), SDMMC1_D2 (AF10), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
C8PH9ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), FDCAN1_RX (AF6), HDP_HDP0 (AF15), I2C1_SCL (AF4), I3C1_SCL (AF7), PSSI_D6 (AF9), SDMMC1_CKIN (AF12), SDMMC1_D4 (AF10), SDMMC2_D4 (AF11), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8), USART3_CK (AF3)
C9PC4ввод-выводHDP_HDP6 (AF15), LPTIM2_CH2 (AF3), LTDC_DE (AF14), LTDC_VSYNC (AF10), SDMMC2_D0 (AF11), SPI2_MISO (AF5), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
C10PE4ввод-выводDCMIPP_D5 (AF9), DCMI_D5 (AF9), LTDC_G1 (AF14), PSSI_D5 (AF9), SDMMC2_D3 (AF11), SPI6_MISO (AF5)
C11PE10ввод-выводDCMIPP_D3 (AF9), DCMI_D3 (AF9), DEBUG_TRACECLK (AF0), PSSI_D3 (AF9), UART7_CTS (AF8), USART3_RX (AF7)
C12PD8ввод-выводDCMIPP_D11 (AF9), DCMI_D11 (AF9), LTDC_R7 (AF14), PSSI_D11 (AF9), TAMP_IN3, TAMP_OUT4, USART3_TX (AF7)
C13PB7ввод-выводADF1_SDI0 (AF3), DCMIPP_D7 (AF9), DCMI_D7 (AF9), DEBUG_TRACED3 (AF0), PSSI_D7 (AF9), TIM15_CH2 (AF7)
D1V08CAPпитание—
D2PC13ввод-выводHDP_HDP5 (AF15), PWR_WKUP3, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
D3BOOT0загрузка—
D4PWR_ONслужебный—
D5VDDA18AONпитание—
D6PC8ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), DEBUG_TRACED1 (AF0), HDP_HDP0 (AF15), I2C3_SMBA (AF4), LTDC_B0 (AF14), PSSI_D2 (AF9), SDMMC1_D0 (AF10), TIM3_CH3 (AF2), UART5_DE (AF11), UART5_RTS (AF11), UCPD1_FRSTX1 (AF6)
D7PC1ввод-выводDCMIPP_D7 (AF9), DCMI_D7 (AF9), FDCAN1_TX (AF6), HDP_HDP1 (AF15), I2C1_SDA (AF4), I3C1_SDA (AF7), PSSI_D7 (AF9), SDMMC1_CDIR (AF12), SDMMC1_D5 (AF10), SDMMC2_D5 (AF11), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
D8VDDIO4питание—
D9VDDIO5питание—
D10PO0ввод-выводXSPIM_P1_NCS1 (AF9)
D11PE1ввод-выводDCMIPP_D8 (AF9), DCMI_D8 (AF9), LPTIM2_CH2 (AF3), PSSI_D8 (AF9), USART3_TX (AF7)
D12PB6ввод-выводADF1_CCK1 (AF3), DCMIPP_D6 (AF9), DCMI_D6 (AF9), DEBUG_TRACED2 (AF0), PSSI_D6 (AF9), TIM15_CH1 (AF7)
D13PE3ввод-выводDEBUG_TRACED0 (AF0), TIM15_BKIN (AF7)
E1VDDA18PMUпитание—
E2VSSAPMUпитание—
E3VFBSMPSпитание—
E4NRSTсброс—
E5VSSAONпитание—
E6VSSпитание—
E7VDDCOREпитание—
E8VSSпитание—
E9VDDпитание—
E10PO1ввод-выводXSPIM_P1_NCS2 (AF9)
E11PP1ввод-выводXSPIM_P1_IO1 (AF9)
E12PP0ввод-выводXSPIM_P1_IO0 (AF9)
E13PP3ввод-выводXSPIM_P1_IO3 (AF9)
F1VSSSMPSпитание—
F2VSSSMPSпитание—
F3PF5ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), LPTIM2_IN2 (AF3), LTDC_G0 (AF14), PSSI_D6 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
F4PF2ввод-выводLTDC_B1 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7)
F5VSSпитание—
F6VDDCOREпитание—
F7VSSпитание—
F8VDDCOREпитание—
F9VSSпитание—
F10VDDIO2питание—
F11PP2ввод-выводXSPIM_P1_IO2 (AF9)
F12PO2ввод-выводLTDC_B7 (AF14), XSPIM_P1_DQS0 (AF9)
F13PP5ввод-выводXSPIM_P1_IO5 (AF9)
G1VLXSMPSпитание—
G2VLXSMPSпитание—
G3PA2ввод-выводADC1_INP14, ADC2_INP14, HDP_HDP2 (AF15), LTDC_B7 (AF14), MDIOS_MDIO (AF11), PWR_WKUP2, TIM15_CH1 (AF4), TIM2_CH3 (AF1), USART2_TX (AF7)
G4PF8ввод-выводDEBUG_TRACECLK (AF0), LTDC_R6 (AF14)
G5VDDCOREпитание—
G6VSSпитание—
G7VDDCOREпитание—
G8VSSпитание—
G9VDDпитание—
G10VDDIO2питание—
G11PP7ввод-выводXSPIM_P1_IO7 (AF9)
G12PP4ввод-выводXSPIM_P1_IO4 (AF9)
G13PP6ввод-выводXSPIM_P1_IO6 (AF9)
H1VDDSMPSпитание—
H2VDDSMPSпитание—
H3PA12ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, FDCAN1_TX (AF6), HDP_HDP4 (AF15), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_B2 (AF14), SPI2_SCK (AF5), UART4_TX (AF8), USART1_DE (AF7), USART1_RTS (AF7)
H4PF11ввод-выводADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, DCMIPP_D15 (AF9), LTDC_B0 (AF14), PSSI_D15 (AF9), SPI5_MOSI (AF5)
H5VSSпитание—
H6VDDCOREпитание—
H7VSSпитание—
H8VDDCOREпитание—
H9VSSпитание—
H10VDDIO3питание—
H11PP10ввод-выводXSPIM_P1_IO10 (AF9)
H12PO4ввод-выводLTDC_B4 (AF10), XSPIM_P1_CLK (AF9)
H13PO5ввод-выводXSPIM_P1_NCLK (AF9)
J1PF4ввод-выводADC1_INP18, DCMIPP_HSYNC (AF9), DCMI_HSYNC (AF9), HDP_HDP4 (AF15), I2S3_WS (AF6), LTDC_R3 (AF14), PSSI_DE (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), USART2_CK (AF7)
J2PF10ввод-выводDCMIPP_D11 (AF9), DCMIPP_D15 (AF10), DCMI_D11 (AF9), LTDC_R1 (AF14), PSSI_D11 (AF9), PSSI_D15 (AF10), TIM16_BKIN (AF1), UART7_RX (AF8), UCPD1_FRSTX1 (AF6)
J3PF14ввод-выводADC2_INN2, ADC2_INP6, LTDC_G0 (AF14), SPI5_MOSI (AF5), TIM2_CH2 (AF1), USART1_CTS (AF4)
J4PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, LTDC_G1 (AF14), SPI5_SCK (AF5), USART1_DE (AF4), USART1_RTS (AF4)
J5VDDA18PLLпитание—
J6VSSAпитание—
J7VDDCSIпитание—
J8VSSпитание—
J9VDDпитание—
J10VDDIO3питание—
J11PP12ввод-выводXSPIM_P1_IO12 (AF9)
J12PP9ввод-выводSPI2_MOSI (AF5), XSPIM_P1_IO9 (AF9)
J13PP8ввод-выводSPI2_MISO (AF5), XSPIM_P1_IO8 (AF9)
K1PF7ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, GFXTIM_TE (AF12), HDP_HDP0 (AF15), LTDC_VSYNC (AF14), SPI1_SCK (AF5), TIM3_CH3 (AF2), TIM9_CH1 (AF3), UART4_CTS (AF8)
K2PF12ввод-выводADC1_INN2, ADC1_INP6, DCMIPP_D13 (AF9), DCMI_D13 (AF9), PSSI_D13 (AF9), SPI5_MISO (AF5), USART1_RX (AF4)
K3PF13ввод-выводADC2_INP2, DCMIPP_D10 (AF9), DCMI_D10 (AF9), PSSI_D10 (AF9), SPI5_NSS (AF5), USART1_TX (AF4)
K4PA11ввод-выводADC1_EXTI11, ADC1_INN11, ADC1_INP12, ADC2_EXTI11, ADC2_INN11, ADC2_INP12, FDCAN1_RX (AF6), HDP_HDP3 (AF15), LPUART1_CTS (AF3), LTDC_B3 (AF14), SPI2_NSS (AF5), UART4_RX (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
K5PA9ввод-выводADC1_INP10, ADC2_INP10, DCMIPP_D0 (AF9), DCMI_D0 (AF9), HDP_HDP1 (AF15), I2C3_SDA (AF4), I3C2_SDA (AF2), LPUART1_TX (AF3), LTDC_B5 (AF14), PSSI_D0 (AF9), SPI2_SCK (AF5), USART1_TX (AF7)
K6PB11ввод-выводADC1_EXTI11, ADC1_INP4, ADC2_EXTI11, ADC2_INP4, HDP_HDP3 (AF15), I2C2_SDA (AF4), I3C2_SDA (AF2), LPTIM2_ETR (AF3), LTDC_G6 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7)
K7PA7ввод-выводHDP_HDP7 (AF15), LTDC_B1 (AF14), LTDC_R4 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF11), TIM3_CH2 (AF2), USART1_RX (AF7)
K8PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), HDP_HDP7 (AF15), I2S3_WS (AF6), LTDC_R5 (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF10)
K9PG2ввод-выводDCMIPP_D6 (AF9), DCMI_D6 (AF9), LTDC_R0 (AF14), PSSI_D6 (AF9), SPI5_MOSI (AF5), TIM14_CH1 (AF11), TIM17_CH1N (AF1), UART7_CTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
K10PN9ввод-выводDCMIPP_D5 (AF10), DCMI_D5 (AF10), PSSI_D5 (AF10), XSPIM_P2_IO5 (AF9)
K11PP11ввод-выводADC1_EXTI11, ADC2_EXTI11, XSPIM_P1_IO11 (AF9)
K12PO3ввод-выводLTDC_G3 (AF14), XSPIM_P1_DQS1 (AF9)
K13PP15ввод-выводADC1_EXTI15, ADC2_EXTI15, LTDC_B5 (AF14), XSPIM_P1_IO15 (AF9)
L1PG13ввод-выводDCMIPP_D12 (AF9), DCMI_D12 (AF9), LPTIM2_IN1 (AF3), LTDC_DE (AF14), PSSI_D12 (AF9), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
L2VDDA18ADCпитание—
L3VDDA18CSIпитание—
L4CSI_REXTслужебныйCSI_REXT
L5PA10ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DCMIPP_D1 (AF9), DCMI_D1 (AF9), HDP_HDP2 (AF15), LPUART1_RX (AF3), LTDC_B4 (AF14), MDIOS_MDIO (AF11), PSSI_D1 (AF9), PWR_CSLEEP (AF0), USART1_RX (AF7)
L6PA6ввод-выводADC1_INP3, ADC2_INP3, BOOT1 (AF0), DCMIPP_PIXCLK (AF9), DCMI_PIXCLK (AF9), HDP_HDP6 (AF15), I3C1_SDA (AF4), LTDC_B7 (AF12), LTDC_HSYNC (AF14), MDIOS_MDC (AF11), PSSI_PDCK (AF9), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF10), TIM3_CH1 (AF2)
L7PG10ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), FDCAN2_TX (AF6), HDP_HDP5 (AF15), LPTIM2_CH1 (AF3), LTDC_G4 (AF14), PSSI_D2 (AF9), SPI2_SCK (AF5), UART5_TX (AF11), USART3_CTS (AF7), USART3_NSS (AF7)
L8PB5(JTDO/TRACESWO)ввод-выводDCMIPP_D10 (AF9), DCMI_D10 (AF9), DEBUG_JTDO-SWO (AF0), FDCAN2_RX (AF6), HDP_HDP5 (AF15), I2C1_SMBA (AF4), I2S3_SDO (AF7), LPTIM4_OUT (AF3), LTDC_R2 (AF14), PSSI_D10 (AF9), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF11)
L9PN7ввод-выводXSPIM_P2_NCLK (AF9)
L10PN6ввод-выводXSPIM_P2_CLK (AF9)
L11PN2ввод-выводXSPIM_P2_IO0 (AF9)
L12PN11ввод-выводADC1_EXTI11, ADC2_EXTI11, LTDC_B6 (AF14), XSPIM_P2_IO7 (AF9)
L13PP14ввод-выводXSPIM_P1_IO14 (AF9)
M1VREF+служебный—
M2CSI_D1NслужебныйCSI_D1N
M3CSI_CKNслужебныйCSI_CKN
M4CSI_D0NслужебныйCSI_D0N
M5PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), HDP_HDP5 (AF15)
M6PA5ввод-выводADC2_INP18, DCMIPP_D8 (AF9), DCMI_D8 (AF9), HDP_HDP5 (AF15), I3C1_SCL (AF4), LTDC_CLK (AF14), PSSI_D8 (AF9), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM10_CH1 (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM9_CH2 (AF3)
M7PA1ввод-выводADC1_INP1, ADC2_INP1, DCMIPP_D0 (AF9), DCMI_D0 (AF9), HDP_HDP1 (AF15), LTDC_G2 (AF14), PSSI_D0 (AF9), TIM15_CH1N (AF4), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
M8PB4(NJTRST)ввод-выводDCMIPP_VSYNC (AF9), DCMI_VSYNC (AF9), DEBUG_NJTRST (AF0), HDP_HDP4 (AF15), I2S3_SDI (AF6), LPTIM4_ETR (AF3), LTDC_R3 (AF14), PSSI_RDY (AF9), SDMMC2_D3 (AF11), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF10)
M9PN12ввод-выводXSPIM_P2_NCS2 (AF9)
M10PN4ввод-выводXSPIM_P2_IO2 (AF9)
M11PN10ввод-выводLTDC_B4 (AF14), XSPIM_P2_IO6 (AF9)
M12PN3ввод-выводXSPIM_P2_IO1 (AF9)
M13PP13ввод-выводXSPIM_P1_IO13 (AF9)
N1PB12ввод-выводFDCAN2_RX (AF6), HDP_HDP4 (AF15), I2C2_SMBA (AF4), LPTIM2_IN2 (AF3), LTDC_G5 (AF14), SPI2_NSS (AF5), UART5_RX (AF11), USART3_CK (AF7)
N2CSI_D1PслужебныйCSI_D1P
N3CSI_CKPслужебныйCSI_CKP
N4CSI_D0PслужебныйCSI_D0P
N5PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), HDP_HDP6 (AF15)
N6PA8ввод-выводADC1_INP5, ADC2_INP5, HDP_HDP0 (AF15), I2C3_SCL (AF4), I3C2_SCL (AF2), LTDC_B6 (AF14), RCC_MCO_1 (AF0), TIM11_CH1 (AF9), UART7_RX (AF10), USART1_CK (AF7)
N7PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, HDP_HDP0 (AF15), LTDC_G3 (AF14), PWR_WKUP1, SDMMC2_CMD (AF11), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM9_CH1 (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
N8PB10ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, HDP_HDP2 (AF15), I2C2_SCL (AF4), I3C2_SCL (AF2), LPTIM2_IN1 (AF3), LTDC_G7 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
N9PN8ввод-выводXSPIM_P2_IO4 (AF9)
N10PN5ввод-выводXSPIM_P2_IO3 (AF9)
N11PN0ввод-выводXSPIM_P2_DQS0 (AF9)
N12PN1ввод-выводXSPIM_P2_NCS1 (AF9)
N13PE0ввод-выводDCMIPP_D2 (AF9), DCMI_D2 (AF9), LPTIM2_ETR (AF3), PSSI_D2 (AF9), TAMP_IN6, TAMP_OUT5, TIM4_ETR (AF2), USART3_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V08CAPD1—
VBATC2резервное питание: часы реального времени и резервные регистры
VDDE9, G9, J9питание цифровой части и линий ввода-вывода
VDD33USBC4—
VDDA18ADCL2—
VDDA18AOND5—
VDDA18CSIL3—
VDDA18PLLJ5—
VDDA18PMUE1—
VDDA18USBC3—
VDDCOREE7, F6, F8, G5, G7, H6, H8—
VDDCSIJ7—
VDDIO2F10, G10питание отдельной группы линий ввода-вывода
VDDIO3H10, J10—
VDDIO4D8—
VDDIO5D9—
VDDSMPSH1, H2—
VFBSMPSE3—
VLXSMPSG1, G2—
VSSE6, E8, F5, F7, F9, G6, G8, H5, H7, H9, J8общий провод (земля)
VSSAJ6общий провод аналоговой части
VSSAONE5—
VSSAPMUE2—
VSSSMPSF1, F2—
NRSTE4сброс, активный уровень — низкий
BOOT0D3выбор источника загрузки при сбросе
CSI_CKNM3—
CSI_CKPN3—
CSI_D0NM4—
CSI_D0PN4—
CSI_D1NM2—
CSI_D1PN2—
CSI_REXTL4—
OTG1_HSDMA3—
OTG1_HSDPB3—
OTG1_IDA2—
OTG1_TXRTUNEB2—
PDR_ONA1управление внутренней схемой сброса по питанию
PWR_OND4—
UCPD1_CC1B4—
UCPD1_CC2A4—
VREF+M1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32N655A0HxQG. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32N655A0STM32N655A0HxQG—4200 КБ

Линейка STM32N6x5, семейство STM32N6, ядро Cortex-M55.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе VFBGA169GP, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32N645A0STM32N6x5169 из 169выводы совпадают полностьютолько у этого: CRYP, PKA
STM32N647A0STM32N6x7169 из 169выводы совпадают полностьютолько у этого: CRYP, PKA
STM32N657A0STM32N6x7169 из 169выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32N655A0?

В корпусе VFBGA169GP сигнал USART1_TX выведен на PE5 (шарик B11, AF7) или PC4 (шарик C9, AF4) или PF13 (шарик K3, AF4) или PA9 (шарик K5, AF7), USART1_RX — на PE6 (шарик A10, AF7) или PF12 (шарик K2, AF4) или PA7 (шарик K7, AF7) или PA10 (шарик L5, AF7).

Где у STM32N655A0 выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик M5, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик N5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32N655A0?

I2C1_SCL — PE5 (шарик B11, AF4) или PH9 (шарик C8, AF4), I2C1_SDA — PE6 (шарик A10, AF4) или PC1 (шарик D7, AF4).

Сколько выводов ввода-вывода у STM32N655A0 в корпусе VFBGA169GP?

104 из 169. Ещё 47 выводов заняты питанием и землёй, остальные 18 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32N655A0?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
