STM32U073M8 в корпусе LQFP80: распиновка

STM32U073M8 — микроконтроллер STM32U0 на ядре Cortex-M0+: 64 КБ флеш-памяти и 40 КБ ОЗУ. Корпус LQFP80 — 80 выводов, из них 68 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
64 КБ
ОЗУ
40 КБ
Корпус
LQFP80, 80 выводов
Линий ввода-вывода
68

Схема корпуса LQFP80

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

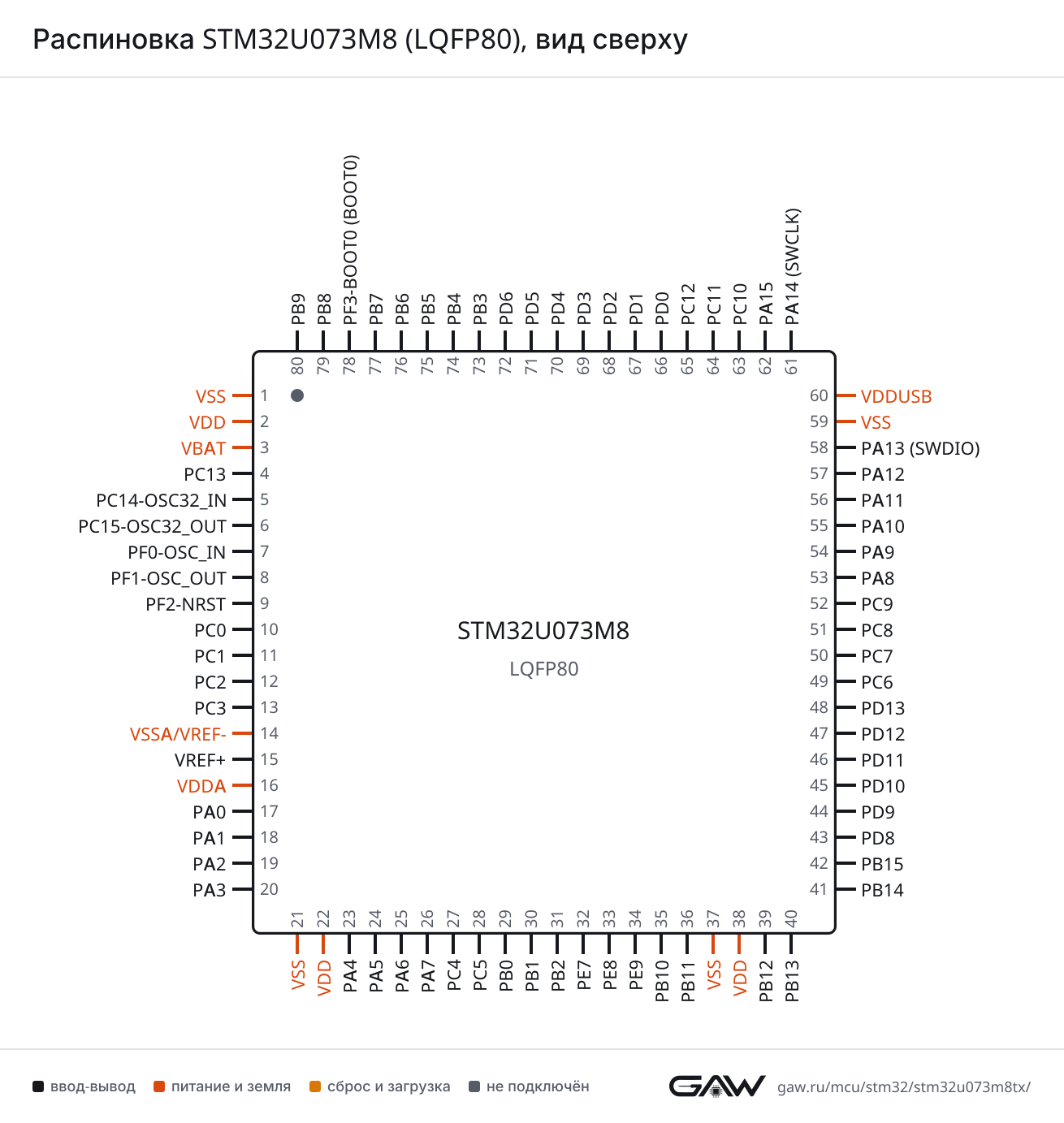

Распиновка STM32U073M8 в корпусе LQFP80, вид сверхуSTM32U073M8LQFP80, вид сверхуVSS — вывод 11VSSVDD — вывод 22VDDVBAT — вывод 33VBATPC13 — вывод 4: LPTIM1_CH3, LPTIM3_CH3, PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN14PC13PC14-OSC32_IN — вывод 5: RCC_OSC32_IN5PC14-OSC32_INPC15-OSC32_OUT — вывод 6: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN6PC15-OSC32_OUTPF0-OSC_IN — вывод 7: RCC_OSC_IN7PF0-OSC_INPF1-OSC_OUT — вывод 8: RCC_OSC_EN, RCC_OSC_OUT8PF1-OSC_OUTPF2-NRST — вывод 9: RCC_MCO9PF2-NRSTPC0 — вывод 10: ADC1_IN0, I2C3_SCL, I2C4_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LPUART2_TX10PC0PC1 — вывод 11: ADC1_IN1, I2C3_SDA, I2C4_SDA, LCD_SEG19, LPTIM1_CH1, LPUART1_TX, LPUART2_RX11PC1PC2 — вывод 12: ADC1_IN2, LCD_SEG20, LPTIM1_IN2, RCC_MCO2, SPI2_MISO12PC2PC3 — вывод 13: ADC1_IN3, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, SPI2_MOSI, USART4_CK13PC3VSSA/VREF- — вывод 1414VSSA/VREF-VREF+ — вывод 15: VREFBUF_OUT15VREF+VDDA — вывод 1616VDDAPA0 — вывод 17: ADC1_IN4, COMP1_INM, COMP1_OUT, LCD_SEG42, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TX17PA0PA1 — вывод 18: ADC1_IN5, COMP1_INP, LCD_SEG0, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RX18PA1PA2 — вывод 19: ADC1_IN6, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TX19PA2PA3 — вывод 20: ADC1_IN7, COMP2_INP, LCD_SEG2, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RX20PA3VSS — вывод 2121VSSVDD — вывод 2222VDDPA4 — вывод 23: ADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43, LPTIM2_CH1, LPUART3_TX, SPI1_NSS, SPI3_NSS, USART2_CK23PA4PA5 — вывод 24: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44, LPTIM2_ETR, LPUART3_RX, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TX24PA5PA6 — вывод 25: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LCD_SEG3, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTS25PA6PA7 — вывод 26: ADC1_IN14, COMP2_OUT, I2C2_SCL, I2C3_SCL, LCD_SEG4, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RX26PA7PC4 — вывод 27: ADC1_IN15, COMP1_INM, LCD_SEG22, LPUART3_TX, USART3_TX27PC4PC5 — вывод 28: ADC1_IN16, COMP1_INP, LCD_SEG23, LPTIM3_CH3, LPUART3_RX, PWR_WKUP5, TAMP_IN4, USART3_RX28PC5PB0 — вывод 29: ADC1_IN17, COMP1_OUT, LCD_SEG5, LPTIM3_CH1, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CK29PB0PB1 — вывод 30: ADC1_IN18, COMP1_INM, LCD_SEG6, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTS30PB1PB2 — вывод 31: COMP1_INP, LCD_VLCD, LPTIM1_CH1, RTC_OUT231PB2PE7 — вывод 32: LCD_SEG45, TIM1_ETR32PE7PE8 — вывод 33: LCD_SEG46, TIM1_CH1N33PE8PE9 — вывод 34: DAC1_EXTI9, LCD_SEG47, LPTIM1_CH3, TIM1_CH134PE9PB10 — вывод 35: COMP1_OUT, I2C2_SCL, I2C4_SCL, LCD_SEG10, LPTIM3_CH1, LPUART1_RX, LPUART2_RX, SPI2_SCK, TIM2_CH3, TSC_G5_IO3, USART3_TX35PB10PB11 — вывод 36: ADC1_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LCD_SEG11, LPUART1_TX, LPUART2_TX, TIM2_CH4, TSC_G5_IO4, USART3_RX36PB11VSS — вывод 3737VSSVDD — вывод 3838VDDPB12 — вывод 39: LCD_SEG12, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK39PB12PB13 — вывод 40: I2C2_SCL, LCD_SEG13, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS40PB13PB14 — вывод 41: I2C2_SDA, LCD_SEG14, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS41PB14PB15 — вывод 42: LCD_SEG15, PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TAMP_IN3, TIM15_CH2, TIM1_CH3N, TSC_G1_IO442PB15PD8 — вывод 43: LCD_SEG28, LPUART3_TX, USART3_TX43PD8PD9 — вывод 44: DAC1_EXTI9, LCD_SEG29, LPTIM3_IN1, LPUART3_RX, USART3_RX44PD9PD10 — вывод 45: COMP2_INP, LCD_SEG30, LPTIM2_CH2, LPTIM3_ETR, TSC_G6_IO1, USART3_CK45PD10PD11 — вывод 46: ADC1_EXTI11, LCD_SEG31, LPTIM2_ETR, LPUART3_CTS, TSC_G6_IO2, USART3_CTS46PD11PD12 — вывод 47: I2C4_SCL, LCD_SEG32, LPTIM2_IN1, LPUART3_DE, LPUART3_RTS, TSC_G6_IO3, USART3_DE, USART3_RTS47PD12PD13 — вывод 48: I2C4_SDA, LCD_SEG33, LPTIM2_CH1, TSC_G6_IO448PD13PC6 — вывод 49: COMP1_INP, LCD_SEG24, LPUART2_TX, TIM3_CH1, TSC_G4_IO149PC6PC7 — вывод 50: LCD_SEG25, LPTIM2_CH2, LPTIM3_CH4, LPUART2_RX, TIM3_CH2, TSC_G4_IO250PC7PC8 — вывод 51: LCD_SEG26, LPTIM3_CH1, TIM3_CH3, TSC_G4_IO351PC8PC9 — вывод 52: DAC1_EXTI9, LCD_SEG27, LPTIM3_CH2, TIM3_CH4, TSC_G4_IO4, USB_NOE52PC9PA8 — вывод 53: LCD_COM0, LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CK53PA8PA9 — вывод 54: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, LCD_COM1, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TX54PA9PA10 — вывод 55: CRS_SYNC, I2C1_SDA, I2C2_SDA, LCD_COM2, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RX55PA10PA11 [PA9] — вывод 56: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DM56PA11PA12 [PA10] — вывод 57: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP57PA12PA13 (SWDIO) — вывод 58: DEBUG_JTMS-SWDIO, IR_OUT, LCD_SEG40, TSC_G7_IO4, USB_NOE58PA13 (SWDIO)VSS — вывод 5959VSSVDDUSB — вывод 6060VDDUSBPA14 (SWCLK) — вывод 61: DEBUG_JTCK-SWCLK, LCD_SEG41, LPTIM1_CH1, TSC_G3_IO461PA14 (SWCLK)PA15 — вывод 62: DEBUG_JTDI, LCD_SEG17, LPTIM3_CH3, LPTIM3_IN2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTS62PA15PC10 — вывод 63: LCD_COM4, LCD_SEG28, LCD_SEG48, LPTIM3_ETR, SPI3_SCK, TSC_G3_IO2, USART3_TX, USART4_TX63PC10PC11 — вывод 64: ADC1_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG49, LPTIM3_IN1, SPI3_MISO, TSC_G3_IO3, USART3_RX, USART4_RX64PC11PC12 — вывод 65: LCD_COM6, LCD_SEG30, LCD_SEG50, LPTIM3_CH3, SPI3_MOSI, USART3_CK, USART4_CK65PC12PD0 — вывод 66: LCD_SEG34, SPI2_NSS66PD0PD1 — вывод 67: LCD_SEG35, LPTIM1_CH4, SPI2_SCK67PD1PD2 — вывод 68: LCD_COM7, LCD_SEG31, LCD_SEG51, TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTS68PD2PD3 — вывод 69: LCD_SEG36, SPI2_MISO, USART2_CTS69PD3PD4 — вывод 70: LCD_SEG37, LPTIM1_CH3, SPI2_MOSI, USART2_DE, USART2_RTS70PD4PD5 — вывод 71: LCD_SEG38, USART2_TX71PD5PD6 — вывод 72: LCD_SEG39, USART2_RX72PD6PB3 — вывод 73: COMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LCD_SEG7, LPTIM1_CH3, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS73PB3PB4 — вывод 74: COMP2_INP, I2C2_SDA, I2C3_SDA, LCD_SEG8, LPTIM1_CH4, LPUART3_DE, LPUART3_RTS, SPI1_MISO, SPI3_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTS74PB4PB5 — вывод 75: COMP2_OUT, LCD_SEG9, LPTIM1_IN1, LPUART3_CTS, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CK75PB5PB6 — вывод 76: COMP2_INP, I2C1_SCL, I2C2_SCL, I2C4_SCL, LPTIM1_ETR, LPUART2_TX, LPUART3_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TX76PB6PB7 — вывод 77: COMP2_INM, I2C1_SDA, I2C2_SDA, I2C4_SDA, LCD_SEG21, LPTIM1_IN2, LPUART2_RX, LPUART3_RX, PWR_PVD_IN, TSC_G2_IO4, USART1_RX, USART4_CTS77PB7PF3-BOOT0 (BOOT0) — вывод 7878PF3-BOOT0 (BOOT0)PB8 — вывод 79: I2C1_SCL, I2C2_SCL, LCD_SEG16, LPTIM1_IN2, LPTIM3_IN2, TIM16_CH1, USART3_TX79PB8PB9 — вывод 80: DAC1_EXTI9, I2C1_SDA, I2C2_SDA, IR_OUT, LCD_COM3, LPTIM1_CH4, LPTIM3_CH4, SPI2_NSS, USART3_RX80PB9
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32U073M8 (LQFP80), вид сверхуРаспиновка LQFP80 картинкой
PNG, 1310 × 1383 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (53, AF7), PB5 (75, AF7)
CTSPA11 (56, AF7), PB4 (74, AF7)
DEPA12 (57, AF7), PB3 (73, AF7)
RTSPA12 (57, AF7), PB3 (73, AF7)
RXPA10 (55, AF7), PB7 (77, AF7)
TXPA9 (54, AF7), PB6 (76, AF7)
USART2CKPA4 (23, AF7)
CTSPA0 (17, AF7), PD3 (69, AF7)
DEPA1 (18, AF7), PD4 (70, AF7)
RTSPA1 (18, AF7), PD4 (70, AF7)
RXPA3 (20, AF7), PA15 (62, AF3), PD6 (72, AF7)
TXPA2 (19, AF7), PD5 (71, AF7)
USART3CKPB0 (29, AF7), PB12 (39, AF7), PD10 (45, AF7), PC12 (65, AF7)
CTSPA6 (25, AF7), PB13 (40, AF7), PD11 (46, AF7)
DEPB1 (30, AF7), PB14 (41, AF7), PD12 (47, AF7), PA15 (62, AF7), PD2 (68, AF7)
RTSPB1 (30, AF7), PB14 (41, AF7), PD12 (47, AF7), PA15 (62, AF7), PD2 (68, AF7)
RXPA7 (26, AF7), PC5 (28, AF7), PB11 (36, AF7), PD9 (44, AF7), PC11 (64, AF7), PB9 (80, AF7)
TXPA5 (24, AF7), PC4 (27, AF7), PB10 (35, AF7), PD8 (43, AF7), PC10 (63, AF7), PB8 (79, AF7)
USART4CKPC3 (13, AF8), PC12 (65, AF8)
CTSPB7 (77, AF8)
DEPA15 (62, AF8)
RTSPA15 (62, AF8)
RXPA1 (18, AF8), PC11 (64, AF8)
TXPA0 (17, AF8), PC10 (63, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (25, AF8), PB13 (40, AF8)
DEPB1 (30, AF8), PB12 (39, AF8)
RTSPB1 (30, AF8), PB12 (39, AF8)
RXPC0 (10, AF8), PA3 (20, AF8), PB10 (35, AF8)
TXPC1 (11, AF8), PA2 (19, AF8), PB11 (36, AF8)
LPUART2CTSPB0 (29, AF8)
DEPB1 (30, AF10)
RTSPB1 (30, AF10)
RXPC1 (11, AF10), PB10 (35, AF10), PC7 (50, AF8), PB7 (77, AF10)
TXPC0 (10, AF10), PB11 (36, AF10), PC6 (49, AF8), PB6 (76, AF10)
LPUART3CTSPD11 (46, AF8), PB5 (75, AF8)
DEPD12 (47, AF8), PB4 (74, AF8)
RTSPD12 (47, AF8), PB4 (74, AF8)
RXPA5 (24, AF8), PC5 (28, AF8), PD9 (44, AF8), PB7 (77, AF6)
TXPA4 (23, AF8), PC4 (27, AF8), PD8 (43, AF8), PB6 (76, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (25, AF5), PA11 (56, AF5), PB4 (74, AF5)
MOSIPA7 (26, AF5), PA12 (57, AF5), PB5 (75, AF5)
NSSPA4 (23, AF5), PB0 (29, AF5), PA15 (62, AF5)
SCKPA1 (18, AF5), PA5 (24, AF5), PB3 (73, AF5)
SPI2MISOPC2 (12, AF5), PB14 (41, AF5), PA11 (56, AF6), PD3 (69, AF5)
MOSIPC3 (13, AF5), PB15 (42, AF5), PA12 (57, AF6), PD4 (70, AF5)
NSSPB12 (39, AF5), PA10 (55, AF6), PD0 (66, AF5), PB9 (80, AF5)
SCKPA1 (18, AF6), PB10 (35, AF5), PB13 (40, AF5), PD1 (67, AF5)
SPI3MISOPC11 (64, AF6), PB4 (74, AF6)
MOSIPC12 (65, AF6), PB5 (75, AF6)
NSSPA4 (23, AF6), PA15 (62, AF6)
SCKPC10 (63, AF6), PB3 (73, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (54, AF4), PB6 (76, AF4), PB8 (79, AF4)
SDAPA10 (55, AF4), PB7 (77, AF4), PB9 (80, AF4)
I2C2SCLPA7 (26, AF3), PB10 (35, AF4), PB13 (40, AF4), PA9 (54, AF5), PB3 (73, AF3), PB6 (76, AF5), PB8 (79, AF3)
SDAPA6 (25, AF3), PB11 (36, AF4), PB14 (41, AF4), PA10 (55, AF5), PB4 (74, AF3), PB7 (77, AF5), PB9 (80, AF3)
I2C3SCLPC0 (10, AF4), PA7 (26, AF4), PB3 (73, AF4)
SDAPC1 (11, AF4), PA6 (25, AF4), PB4 (74, AF4)
I2C4SCLPC0 (10, AF2), PB10 (35, AF3), PD12 (47, AF4), PB6 (76, AF3)
SDAPC1 (11, AF2), PB11 (36, AF3), PD13 (48, AF4), PB7 (77, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (56)
DPPA12 (57)
NOEPC9 (52, AF10), PA13 (SWDIO) (58, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (36), PD11 (46), PA11 (56), PC11 (64)
IN0PC0 (10)
IN1PC1 (11)
IN2PC2 (12)
IN3PC3 (13)
IN4PA0 (17)
IN5PA1 (18)
IN6PA2 (19)
IN7PA3 (20)
IN8PA4 (23)
IN9PA5 (24)
IN10PA6 (25)
IN14PA7 (26)
IN15PC4 (27)
IN16PC5 (28)
IN17PB0 (29)
IN18PB1 (30)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PE9 (34), PD9 (44), PC9 (52), PA9 (54), PB9 (80)
OUT1PA4 (23)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (17), PA4 (23), PA5 (24), PC4 (27), PB1 (30)
INPPA1 (18), PC5 (28), PB2 (31), PC6 (49), PA9 (54)
OUTPA0 (17, AF12), PA6 (25, AF6), PB0 (29, AF12), PB10 (35, AF12), PA11 (56, AF12)
COMP2INMPA2 (19), PA4 (23), PA5 (24), PB3 (73), PB7 (77)
INPPA3 (20), PD10 (45), PB4 (74), PB6 (76)
OUTPA2 (19, AF12), PA7 (26, AF12), PB11 (36, AF12), PB5 (75, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (18)
VINPPA0 (17)
VOUTPA3 (20)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (25, AF1), PB12 (39, AF1)
BKIN2PA11 (56, AF2)
CH1PE9 (34, AF1), PA8 (53, AF1)
CH1NPA7 (26, AF1), PE8 (33, AF1), PB13 (40, AF1)
CH2PA9 (54, AF1)
CH2NPB0 (29, AF1), PB14 (41, AF1)
CH3PA10 (55, AF1)
CH3NPB1 (30, AF1), PB15 (42, AF1)
CH4PA11 (56, AF1)
ETRPE7 (32, AF1), PA12 (57, AF1)
TIM2CH1PA0 (17), PA5 (24, AF1), PA15 (62, AF1)
CH2PA1 (18, AF1), PB3 (73, AF1)
CH3PA2 (19, AF1), PB10 (35, AF1)
CH4PA3 (20, AF1), PB11 (36, AF1)
ETRPA0 (17, AF14), PA5 (24, AF2), PA15 (62, AF2)
TIM3CH1PA6 (25, AF2), PC6 (49, AF2), PB4 (74, AF2)
CH2PA7 (26, AF2), PC7 (50, AF2), PB5 (75, AF2)
CH3PB0 (29, AF2), PC8 (51, AF2)
CH4PB1 (30, AF2), PC9 (52, AF2)
ETRPD2 (68, AF2)
TIM15BKINPB12 (39, AF14), PA9 (54, AF14)
CH1PA2 (19, AF14), PB14 (41, AF14)
CH1NPA1 (18, AF14), PB13 (40, AF14)
CH2PA3 (20, AF14), PB15 (42, AF14)
TIM16BKINPB5 (75, AF14)
CH1PA6 (25, AF14), PB8 (79, AF14)
CH1NPB6 (76, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (11, AF1), PB2 (31, AF1), PA14 (SWCLK) (61, AF1)
CH2PA1 (18, AF2)
CH3PC13 (4, AF2), PE9 (34, AF2), PD4 (70, AF1), PB3 (73, AF2)
CH4PD1 (67, AF1), PB4 (74, AF1), PB9 (80, AF14)
ETRPC3 (13, AF1), PB6 (76, AF1)
IN1PC0 (10, AF1), PB5 (75, AF1)
IN2PC2 (12, AF1), PB7 (77, AF1), PB8 (79, AF1)
LPTIM2CH1PA4 (23, AF14), PD13 (48, AF14), PA8 (53, AF14)
CH2PA7 (26, AF14), PD10 (45, AF14), PC7 (50, AF14)
ETRPC3 (13, AF14), PA5 (24, AF14), PD11 (46, AF14)
IN1PC0 (10, AF14), PB1 (30, AF14), PD12 (47, AF14)
LPTIM3CH1PC3 (13, AF2), PB0 (29, AF4), PB10 (35, AF2), PC8 (51, AF4)
CH2PB1 (30, AF4), PC9 (52, AF4)
CH3PC13 (4, AF4), PC5 (28, AF4), PA15 (62, AF14), PC12 (65, AF4)
CH4PC7 (50, AF4), PB9 (80, AF2)
ETRPB14 (41, AF2), PD10 (45, AF4), PC10 (63, AF2)
IN1PB13 (40, AF2), PD9 (44, AF4), PC11 (64, AF2)
IN2PA15 (62, AF4), PB8 (79, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (4)
OUT2PB2 (31, AF0)
REFINPB15 (42, AF0)
TSPC13 (4)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (53, AF11)
COM1PA9 (54, AF11)
COM2PA10 (55, AF11)
COM3PB9 (80, AF11)
COM4PC10 (63, AF11)
COM5PC11 (64, AF11)
COM6PC12 (65, AF11)
COM7PD2 (68, AF11)
SEG0PA1 (18, AF11)
SEG1PA2 (19, AF11)
SEG2PA3 (20, AF11)
SEG3PA6 (25, AF11)
SEG4PA7 (26, AF11)
SEG5PB0 (29, AF11)
SEG6PB1 (30, AF11)
SEG7PB3 (73, AF11)
SEG8PB4 (74, AF11)
SEG9PB5 (75, AF11)
SEG10PB10 (35, AF11)
SEG11PB11 (36, AF11)
SEG12PB12 (39, AF11)
SEG13PB13 (40, AF11)
SEG14PB14 (41, AF11)
SEG15PB15 (42, AF11)
SEG16PB8 (79, AF11)
SEG17PA15 (62, AF11)
SEG18PC0 (10, AF11)
SEG19PC1 (11, AF11)
SEG20PC2 (12, AF11)
SEG21PB7 (77, AF11)
SEG22PC4 (27, AF11)
SEG23PC5 (28, AF11)
SEG24PC6 (49, AF11)
SEG25PC7 (50, AF11)
SEG26PC8 (51, AF11)
SEG27PC9 (52, AF11)
SEG28PD8 (43, AF11), PC10 (63, AF11)
SEG29PD9 (44, AF11), PC11 (64, AF11)
SEG30PD10 (45, AF11), PC12 (65, AF11)
SEG31PD11 (46, AF11), PD2 (68, AF11)
SEG32PD12 (47, AF11)
SEG33PD13 (48, AF11)
SEG34PD0 (66, AF11)
SEG35PD1 (67, AF11)
SEG36PD3 (69, AF11)
SEG37PD4 (70, AF11)
SEG38PD5 (71, AF11)
SEG39PD6 (72, AF11)
SEG40PA13 (SWDIO) (58, AF11)
SEG41PA14 (SWCLK) (61, AF11)
SEG42PA0 (17, AF11)
SEG43PA4 (23, AF11)
SEG44PA5 (24, AF11)
SEG45PE7 (32, AF11)
SEG46PE8 (33, AF11)
SEG47PE9 (34, AF11)
SEG48PC10 (63, AF11)
SEG49PC11 (64, AF11)
SEG50PC12 (65, AF11)
SEG51PD2 (68, AF11)
VLCDPC3 (13, AF11), PB2 (31, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (39, AF9)
G1_IO2PB13 (40, AF9)
G1_IO3PB14 (41, AF9)
G1_IO4PB15 (42, AF9)
G2_IO1PB4 (74, AF9)
G2_IO2PB5 (75, AF9)
G2_IO3PB6 (76, AF9)
G2_IO4PB7 (77, AF9)
G3_IO1PA15 (62, AF9)
G3_IO2PC10 (63, AF9)
G3_IO3PC11 (64, AF9)
G3_IO4PA14 (SWCLK) (61, AF9)
G4_IO1PC6 (49, AF9)
G4_IO2PC7 (50, AF9)
G4_IO3PC8 (51, AF9)
G4_IO4PC9 (52, AF9)
G5_IO1PA6 (25, AF9)
G5_IO2PB0 (29, AF9)
G5_IO3PB10 (35, AF9)
G5_IO4PB11 (36, AF9)
G6_IO1PD10 (45, AF9)
G6_IO2PD11 (46, AF9)
G6_IO3PD12 (47, AF9)
G6_IO4PD13 (48, AF9)
G7_IO1PA8 (53, AF9)
G7_IO2PA9 (54, AF9)
G7_IO3PA10 (55, AF9)
G7_IO4PA13 (SWDIO) (58, AF9)
SYNCPB1 (30, AF9), PD2 (68, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (61, AF0)
JTDIPA15 (62)
JTDO-SWOPB3 (73)
JTMS-SWDIOPA13 (SWDIO) (58, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (19)
MCOPF2-NRST (9, AF0), PA8 (53, AF0), PA9 (54, AF0)
MCO2PC2 (12, AF0), PA8 (53, AF3), PA10 (55, AF3)
OSC_ENPC15-OSC32_OUT (6, AF1), PF1-OSC_OUT (8, AF0)
OSC_INPF0-OSC_IN (7)
OSC_OUTPF1-OSC_OUT (8)
OSC32_ENPC15-OSC32_OUT (6, AF0)
OSC32_INPC14-OSC32_IN (5)
OSC32_OUTPC15-OSC32_OUT (6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (17)
PWR_WKUP2PC13 (4)
PWR_WKUP3PA1 (18)
PWR_WKUP4PA2 (19)
PWR_WKUP5PC5 (28)
PWR_WKUP7PB15 (42)
TAMP_IN1PC13 (4)
TAMP_IN2PA0 (17)
TAMP_IN3PB15 (42)
TAMP_IN4PC5 (28)
TAMP_IN5PA1 (18)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 80 выводов корпуса LQFP80 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VSSпитание—
2VDDпитание—
3VBATпитание—
4PC13ввод-выводLPTIM1_CH3 (AF2), LPTIM3_CH3 (AF4), PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
5PC14-OSC32_INввод-выводRCC_OSC32_IN
6PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
7PF0-OSC_INввод-выводRCC_OSC_IN
8PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
9PF2-NRSTввод-выводRCC_MCO (AF0)
10PC0ввод-выводADC1_IN0, I2C3_SCL (AF4), I2C4_SCL (AF2), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LPUART2_TX (AF10)
11PC1ввод-выводADC1_IN1, I2C3_SDA (AF4), I2C4_SDA (AF2), LCD_SEG19 (AF11), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), LPUART2_RX (AF10)
12PC2ввод-выводADC1_IN2, LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), RCC_MCO2 (AF0), SPI2_MISO (AF5)
13PC3ввод-выводADC1_IN3, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), SPI2_MOSI (AF5), USART4_CK (AF8)
14VSSA/VREF-питание—
15VREF+служебныйVREFBUF_OUT
16VDDAпитание—
17PA0ввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), LCD_SEG42 (AF11), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
18PA1ввод-выводADC1_IN5, COMP1_INP, LCD_SEG0 (AF11), LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
19PA2ввод-выводADC1_IN6, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
20PA3ввод-выводADC1_IN7, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
21VSSпитание—
22VDDпитание—
23PA4ввод-выводADC1_IN8, COMP1_INM, COMP2_INM, DAC1_OUT1, LCD_SEG43 (AF11), LPTIM2_CH1 (AF14), LPUART3_TX (AF8), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
24PA5ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG44 (AF11), LPTIM2_ETR (AF14), LPUART3_RX (AF8), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
25PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG3 (AF11), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
26PA7ввод-выводADC1_IN14, COMP2_OUT (AF12), I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG4 (AF11), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
27PC4ввод-выводADC1_IN15, COMP1_INM, LCD_SEG22 (AF11), LPUART3_TX (AF8), USART3_TX (AF7)
28PC5ввод-выводADC1_IN16, COMP1_INP, LCD_SEG23 (AF11), LPTIM3_CH3 (AF4), LPUART3_RX (AF8), PWR_WKUP5, TAMP_IN4, USART3_RX (AF7)
29PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LCD_SEG5 (AF11), LPTIM3_CH1 (AF4), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
30PB1ввод-выводADC1_IN18, COMP1_INM, LCD_SEG6 (AF11), LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
31PB2ввод-выводCOMP1_INP, LCD_VLCD (AF11), LPTIM1_CH1 (AF1), RTC_OUT2 (AF0)
32PE7ввод-выводLCD_SEG45 (AF11), TIM1_ETR (AF1)
33PE8ввод-выводLCD_SEG46 (AF11), TIM1_CH1N (AF1)
34PE9ввод-выводDAC1_EXTI9, LCD_SEG47 (AF11), LPTIM1_CH3 (AF2), TIM1_CH1 (AF1)
35PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LCD_SEG10 (AF11), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), LPUART2_RX (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_G5_IO3 (AF9), USART3_TX (AF7)
36PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LCD_SEG11 (AF11), LPUART1_TX (AF8), LPUART2_TX (AF10), TIM2_CH4 (AF1), TSC_G5_IO4 (AF9), USART3_RX (AF7)
37VSSпитание—
38VDDпитание—
39PB12ввод-выводLCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
40PB13ввод-выводI2C2_SCL (AF4), LCD_SEG13 (AF11), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
41PB14ввод-выводI2C2_SDA (AF4), LCD_SEG14 (AF11), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
42PB15ввод-выводLCD_SEG15 (AF11), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TAMP_IN3, TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
43PD8ввод-выводLCD_SEG28 (AF11), LPUART3_TX (AF8), USART3_TX (AF7)
44PD9ввод-выводDAC1_EXTI9, LCD_SEG29 (AF11), LPTIM3_IN1 (AF4), LPUART3_RX (AF8), USART3_RX (AF7)
45PD10ввод-выводCOMP2_INP, LCD_SEG30 (AF11), LPTIM2_CH2 (AF14), LPTIM3_ETR (AF4), TSC_G6_IO1 (AF9), USART3_CK (AF7)
46PD11ввод-выводADC1_EXTI11, LCD_SEG31 (AF11), LPTIM2_ETR (AF14), LPUART3_CTS (AF8), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
47PD12ввод-выводI2C4_SCL (AF4), LCD_SEG32 (AF11), LPTIM2_IN1 (AF14), LPUART3_DE (AF8), LPUART3_RTS (AF8), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
48PD13ввод-выводI2C4_SDA (AF4), LCD_SEG33 (AF11), LPTIM2_CH1 (AF14), TSC_G6_IO4 (AF9)
49PC6ввод-выводCOMP1_INP, LCD_SEG24 (AF11), LPUART2_TX (AF8), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
50PC7ввод-выводLCD_SEG25 (AF11), LPTIM2_CH2 (AF14), LPTIM3_CH4 (AF4), LPUART2_RX (AF8), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
51PC8ввод-выводLCD_SEG26 (AF11), LPTIM3_CH1 (AF4), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
52PC9ввод-выводDAC1_EXTI9, LCD_SEG27 (AF11), LPTIM3_CH2 (AF4), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10)
53PA8ввод-выводLCD_COM0 (AF11), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
54PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), LCD_COM1 (AF11), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
55PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), I2C2_SDA (AF5), LCD_COM2 (AF11), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
56PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
57PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
58PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), LCD_SEG40 (AF11), TSC_G7_IO4 (AF9), USB_NOE (AF10)
59VSSпитание—
60VDDUSBпитание—
61PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LCD_SEG41 (AF11), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
62PA15ввод-выводDEBUG_JTDI, LCD_SEG17 (AF11), LPTIM3_CH3 (AF14), LPTIM3_IN2 (AF4), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
63PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG48 (AF11), LPTIM3_ETR (AF2), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), USART3_TX (AF7), USART4_TX (AF8)
64PC11ввод-выводADC1_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG49 (AF11), LPTIM3_IN1 (AF2), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), USART3_RX (AF7), USART4_RX (AF8)
65PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG50 (AF11), LPTIM3_CH3 (AF4), SPI3_MOSI (AF6), USART3_CK (AF7), USART4_CK (AF8)
66PD0ввод-выводLCD_SEG34 (AF11), SPI2_NSS (AF5)
67PD1ввод-выводLCD_SEG35 (AF11), LPTIM1_CH4 (AF1), SPI2_SCK (AF5)
68PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG51 (AF11), TIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
69PD3ввод-выводLCD_SEG36 (AF11), SPI2_MISO (AF5), USART2_CTS (AF7)
70PD4ввод-выводLCD_SEG37 (AF11), LPTIM1_CH3 (AF1), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
71PD5ввод-выводLCD_SEG38 (AF11), USART2_TX (AF7)
72PD6ввод-выводLCD_SEG39 (AF11), USART2_RX (AF7)
73PB3ввод-выводCOMP2_INM, DEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LCD_SEG7 (AF11), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
74PB4ввод-выводCOMP2_INP, I2C2_SDA (AF3), I2C3_SDA (AF4), LCD_SEG8 (AF11), LPTIM1_CH4 (AF1), LPUART3_DE (AF8), LPUART3_RTS (AF8), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
75PB5ввод-выводCOMP2_OUT (AF12), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART3_CTS (AF8), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
76PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I2C2_SCL (AF5), I2C4_SCL (AF3), LPTIM1_ETR (AF1), LPUART2_TX (AF10), LPUART3_TX (AF6), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
77PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C2_SDA (AF5), I2C4_SDA (AF3), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), LPUART3_RX (AF6), PWR_PVD_IN, TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
78PF3-BOOT0 (BOOT0)ввод-вывод—
79PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LCD_SEG16 (AF11), LPTIM1_IN2 (AF1), LPTIM3_IN2 (AF2), TIM16_CH1 (AF14), USART3_TX (AF7)
80PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF3), IR_OUT (AF1), LCD_COM3 (AF11), LPTIM1_CH4 (AF14), LPTIM3_CH4 (AF2), SPI2_NSS (AF5), USART3_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT3резервное питание: часы реального времени и резервные регистры
VDD2, 22, 38питание цифровой части и линий ввода-вывода
VDDA16питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB60питание приёмопередатчика USB
VSS1, 21, 37, 59общий провод (земля)
VSSA/VREF-14общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
VREF+15верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U073M8Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U073M8STM32U073M8Tx64 КБ40 КБ

Линейка STM32U0x3, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP80, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U073MBSTM32U0x380 из 80выводы совпадают полностьюфлеш-память до 64 и 128 КБ
STM32U073MCSTM32U0x380 из 80выводы совпадают полностьюфлеш-память до 64 и 256 КБ
STM32U083MCSTM32U0x380 из 80выводы совпадают полностьютолько у него: AES; флеш-память до 64 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32U073M8?

В корпусе LQFP80 сигнал USART1_TX выведен на PA9 (вывод 54, AF7) или PB6 (вывод 76, AF7), USART1_RX — на PA10 (вывод 55, AF7) или PB7 (вывод 77, AF7).

Где у STM32U073M8 выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (вывод 58, AF0), SWCLK — PA14 (SWCLK) (вывод 61, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U073M8?

I2C1_SCL — PA9 (вывод 54, AF4) или PB6 (вывод 76, AF4) или PB8 (вывод 79, AF4), I2C1_SDA — PA10 (вывод 55, AF4) или PB7 (вывод 77, AF4) или PB9 (вывод 80, AF4).

Сколько выводов ввода-вывода у STM32U073M8 в корпусе LQFP80?

68 из 80. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
