STM32U375VGIxQ в корпусе UFBGA100: распиновка

STM32U375VGIxQ — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 79 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
UFBGA100, 100 шариков
Линий ввода-вывода
79

Схема корпуса UFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U375VGIxQ в корпусе UFBGA100, вид сверхуABCDEFGHJKLM123456789101112PB9 — шарик A1: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I3C2_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PE0 — шарик A2: TIM16_CH1, TIM4_ETRPE0PH3-BOOT0 — шарик A3: I3C1_SDA, I3C2_SDA, TIM4_CH4PH3PB7 — шарик A4: COMP2_INM, I2C1_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB6 — шарик A5: COMP2_INP, I2C1_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TSC_G2_IO3, USART1_TXPB6PB4 (NJTRST) — шарик A6: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PD7 — шарик A7: LPTIM4_OUT, OCTOSPI1_IO7PD7PD5 — шарик A8: OCTOSPI1_IO5, SPI2_RDYPD5PD4 — шарик A9: OCTOSPI1_IO4, SPI2_MOSIPD4PD2 — шарик A10: DEBUG_TRACED2, LPTIM4_ETR, OCTOSPI1_IO2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PD0 — шарик A11: FDCAN1_RX, SPI2_NSSPD0PC10 — шарик A12: ADF1_CCK1, DEBUG_TRACED1, LPTIM3_ETR, OCTOSPI1_IO0, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PE2 — шарик B1: DEBUG_TRACECLK, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO1PE2PE3 — шарик B2: DEBUG_TRACED0, OCTOSPI1_DQS, SAI1_SD_B, TIM3_CH1, TSC_G7_IO2PE3PE4 — шарик B3: DEBUG_TRACED1, PWR_WKUP1, SAI1_D2, SAI1_FS_A, TIM3_CH2, TSC_G7_IO3PE4PB8 — шарик B4: FDCAN1_RX, I2C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PB5 — шарик B5: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PB3 (JTDO/TRACESWO) — шарик B6: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3VDD — шарик B7VDDPD6 — шарик B8: OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSIPD6PD3 — шарик B9: SPI2_MISO, SPI2_SCKPD3PD1 — шарик B10: FDCAN1_TX, SPI2_SCKPD1PC11 — шарик B11: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, LPTIM3_IN1, OCTOSPI1_NCS, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PA15 (JTDI) — шарик B12: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15VBAT — шарик C1VBATPE6 — шарик C2: DEBUG_TRACED3, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TIM3_CH4PE6VDD — шарик C3VDDVSS — шарик C4VSSVDD11 — шарик C5VDD11VSS — шарик C8VSSPC12 — шарик C9: DEBUG_TRACED3, OCTOSPI1_IO1, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12VDD — шарик C10VDDPA14 (JTCK/SWCLK) — шарик C11: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PA13 (JTMS/SWDIO) — шарик C12: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PC14-OSC32_IN — шарик D1: RCC_OSC32_INPC14PC15-OSC32_OUT — шарик D2: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PE5 — шарик D3: DEBUG_TRACED2, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, TIM3_CH3, TSC_G7_IO4PE5VSS — шарик D10VSSPA12 — шарик D11: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA11 — шарик D12: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PH0-OSC_IN — шарик E1: RCC_OSC_INPH0PH1-OSC_OUT — шарик E2: RCC_OSC_OUTPH1PC13 — шарик E3: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13VDDUSB — шарик E10VDDUSBPA9 — шарик E11: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA10 — шарик E12: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10NRST (NRST) — шарик F1NRST (NRST)PC0 — шарик F2: ADC1_IN1, I2C3_SCL, I3C2_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDYPC0PC9 — шарик F11: DAC1_EXTI9, DEBUG_TRACED0, LPTIM3_CH2, SDMMC1_D1, TIM3_CH4, TSC_G4_IO4, USB_NOEPC9PA8 — шарик F12: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PC1 — шарик G1: ADC1_IN2, DEBUG_TRACED0, I2C3_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PC2 — шарик G2: ADC2_IN1, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PC7 — шарик G11: LPTIM2_CH2, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TSC_G4_IO2PC7PC8 — шарик G12: LPTIM3_CH1, PWR_CSTOP, SDMMC1_D0, TIM3_CH3, TSC_G4_IO3PC8VREF+ — шарик H1: VREFBUF_OUTVREF+VSSA — шарик H2VSSAPC3 — шарик H3: ADC2_IN2, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PD12 — шарик H10: ADC2_IN12, I2C3_SCL, I3C1_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTSPD12PD15 — шарик H11: ADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2, TIM4_CH4PD15PC6 — шарик H12: OCTOSPI1_IO3, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TSC_G4_IO1PC6VDDA — шарик J1VDDAPA1 — шарик J2: ADC1_IN4, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, UART4_RXPA1PA0 — шарик J3: ADC1_IN3, AUDIOCLK, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM2_CH1, TIM2_ETR, UART4_TXPA0PD8 — шарик J10: USART3_TXPD8PD13 — шарик J11: ADC2_IN13, I2C3_SDA, I3C1_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO4PD13PD14 — шарик J12: LPTIM3_CH1, TIM4_CH3PD14PA2 — шарик K1: ADC1_IN5, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3PA2PA3 — шарик K2: ADC1_IN6, COMP1_INP, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4PA3VSS — шарик K3VSSVDD — шарик K4VDDPE7 — шарик K5: PWR_WKUP6, SAI1_SD_B, TIM1_ETRPE7PB11 — шарик K8: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, LPUART1_TX, OCTOSPI1_NCS, SPI2_RDY, TIM2_CH4, USART3_RXPB11VDD11 — шарик K9VDD11VDD — шарик K10VDDPD9 — шарик K11: DAC1_EXTI9, LPTIM2_IN2, LPTIM3_IN1, USART3_RXPD9PD11 — шарик K12: ADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA, LPTIM2_ETR, TSC_G6_IO2, USART3_CTS, USART3_NSSPD11PA4 — шарик L1: ADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4PA5 — шарик L2: ADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_RXPA5PB0 — шарик L3: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_CKPB0PB2 — шарик L4: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDYPB2PE9 — шарик L5: ADF1_CCK0, DAC1_EXTI9, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH1PE9PE11 — шарик L6: ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS, SPI1_RDY, TIM1_CH2, TSC_G5_IO2PE11PE13 — шарик L7: OCTOSPI1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO4PE13PE15 — шарик L8: ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_CH4NPE15VSSSMPS — шарик L9VSSSMPSVSS — шарик L10VSSPB13 — шарик L11: I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13PD10 — шарик L12: LPTIM2_CH2, LPTIM3_ETR, TSC_G6_IO1, USART3_CKPD10PA6 — шарик M1: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSSPA6PA7 — шарик M2: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, USART3_TXPA7PB1 — шарик M3: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, USART3_DE, USART3_RTSPB1PE8 — шарик M4: PWR_WKUP7, SAI1_SCK_B, TIM1_CH1NPE8PE10 — шарик M5: ADF1_SDI0, OCTOSPI1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE12 — шарик M6: OCTOSPI1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO3PE12PE14 — шарик M7: OCTOSPI1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH4PE14PB10 — шарик M8: COMP1_OUT, I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10VLXSMPS — шарик M9VLXSMPSVDDSMPS — шарик M10VDDSMPSPB14 — шарик M11: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB15 — шарик M12: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15UFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

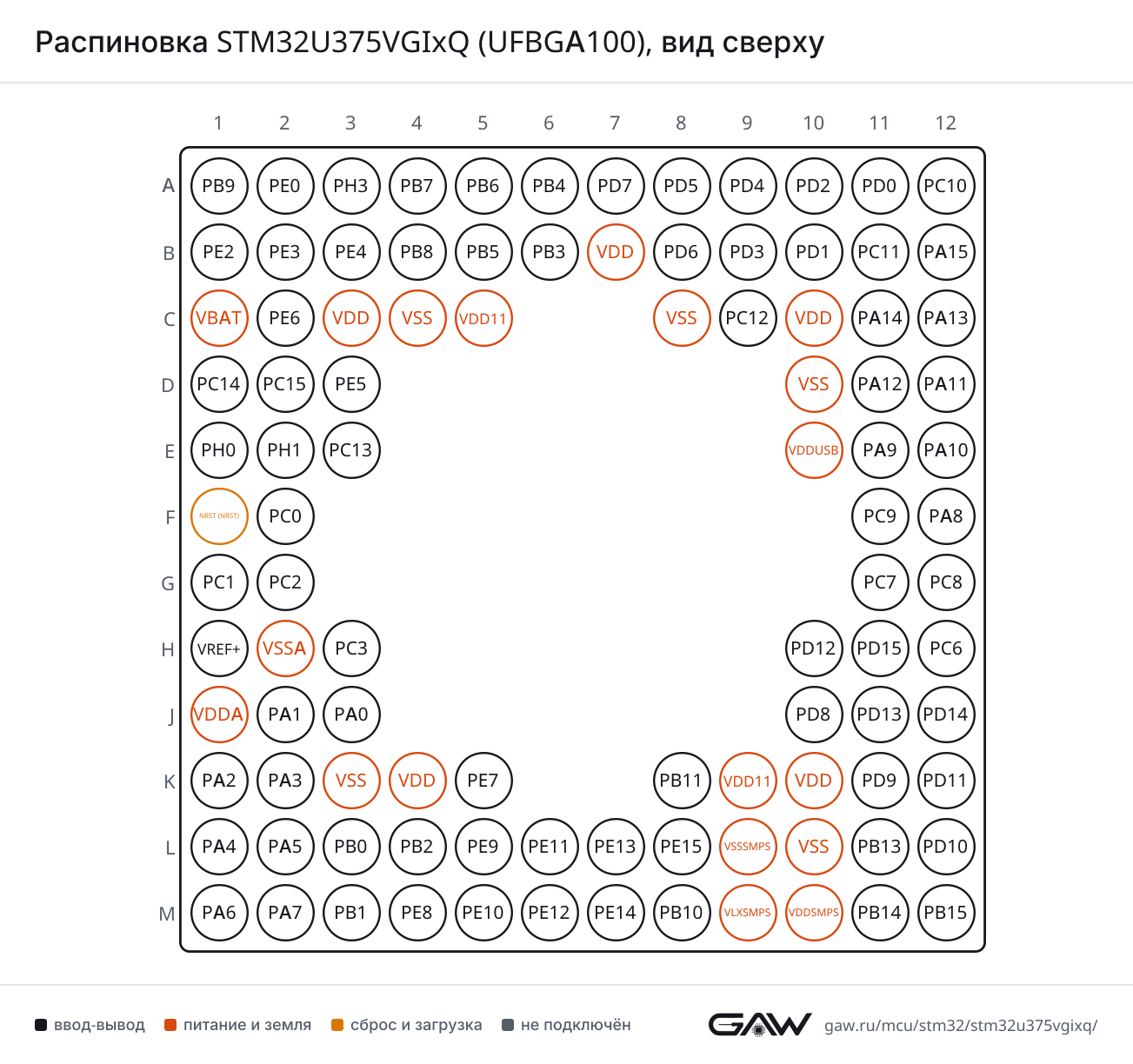

Распиновка STM32U375VGIxQ (UFBGA100), вид сверхуРаспиновка UFBGA100 картинкой
PNG, 1303 × 1224 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (B5, AF7), PA8 (F12, AF7)
CTSPB4 (NJTRST) (A6, AF7), PA11 (D12, AF7)
DEPB3 (JTDO/TRACESWO) (B6, AF7), PA12 (D11, AF7)
NSSPB4 (NJTRST) (A6, AF7), PA11 (D12, AF7)
RTSPB3 (JTDO/TRACESWO) (B6, AF7), PA12 (D11, AF7)
RXPB7 (A4, AF7), PA10 (E12, AF7)
TXPB6 (A5, AF7), PA9 (E11, AF7)
USART3CKPC12 (C9, AF7), PB0 (L3, AF7), PD10 (L12, AF7)
CTSPD11 (K12, AF7), PB13 (L11, AF7), PA6 (M1, AF7)
DEPD2 (A10, AF7), PA15 (JTDI) (B12, AF7), PD12 (H10, AF7), PB1 (M3, AF7), PB14 (M11, AF7)
NSSPD11 (K12, AF7), PB13 (L11, AF7), PA6 (M1, AF7)
RTSPD2 (A10, AF7), PA15 (JTDI) (B12, AF7), PD12 (H10, AF7), PB1 (M3, AF7), PB14 (M11, AF7)
RXPC11 (B11, AF7), PB11 (K8, AF7), PD9 (K11, AF7), PA5 (L2, AF7)
TXPC10 (A12, AF7), PD8 (J10, AF7), PA7 (M2, AF7), PB10 (M8, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (A4, AF8)
DEPA15 (JTDI) (B12, AF8)
RTSPA15 (JTDI) (B12, AF8)
RXPC11 (B11, AF8), PA1 (J2, AF8)
TXPC10 (A12, AF8), PA0 (J3, AF8)
UART5CTSPB5 (B5, AF8)
DEPB4 (NJTRST) (A6, AF8)
RTSPB4 (NJTRST) (A6, AF8)
RXPD2 (A10, AF8)
TXPC12 (C9, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (L11, AF8), PA6 (M1, AF8)
DEPB1 (M3, AF8)
RTSPB1 (M3, AF8)
RXPA10 (E12, AF8), PC0 (F2, AF8), PA3 (K2, AF8), PB10 (M8, AF8)
TXPA9 (E11, AF8), PC1 (G1, AF8), PA2 (K1, AF8), PB11 (K8, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A6, AF5), PA11 (D12, AF5), PA6 (M1, AF5), PE14 (M7, AF5)
MOSIPB5 (B5, AF5), PA12 (D11, AF5), PE15 (L8, AF5), PA7 (M2, AF5)
NSSPA15 (JTDI) (B12, AF5), PA4 (L1, AF5), PB0 (L3, AF5), PE12 (M6, AF5)
RDYPA8 (F12, AF5), PA2 (K1, AF5), PB2 (L4, AF5), PE11 (L6, AF5)
SCKPB3 (JTDO/TRACESWO) (B6, AF5), PA1 (J2, AF5), PA5 (L2, AF5), PE13 (L7, AF5)
SPI2MISOPD3 (B9, AF5), PC2 (G2, AF5), PB14 (M11, AF5)
MOSIPD4 (A9, AF5), PC1 (G1, AF3), PC3 (H3, AF5), PB15 (M12, AF5)
NSSPB9 (A1, AF5), PD0 (A11, AF5)
RDYPD5 (A8, AF5), PC0 (F2, AF5), PB11 (K8, AF5)
SCKPD3 (B9, AF3), PD1 (B10, AF5), PA9 (E11, AF3), PB13 (L11, AF5), PB10 (M8, AF5)
SPI3MISOPB4 (NJTRST) (A6, AF6), PC11 (B11, AF6)
MOSIPB5 (B5, AF6), PD6 (B8, AF5), PC12 (C9, AF6)
NSSPA15 (JTDI) (B12, AF6), PA4 (L1, AF6)
RDYPB8 (B4, AF6), PA0 (J3, AF6)
SCKPC10 (A12, AF6), PB3 (JTDO/TRACESWO) (B6, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A5, AF4), PB8 (B4, AF4)
SDAPB9 (A1, AF4), PB7 (A4, AF4), PB3 (JTDO/TRACESWO) (B6, AF4)
SMBAPB5 (B5, AF4), PA14 (JTCK/SWCLK) (C11, AF4), PA1 (J2, AF4)
I2C2SCLPB2 (L4, AF3), PB13 (L11, AF4), PB10 (M8, AF4)
SDAPB11 (K8, AF4), PA6 (M1, AF4), PB14 (M11, AF4)
SMBAPA14 (JTCK/SWCLK) (C11, AF3), PA1 (J2, AF3)
I2C3SCLPC0 (F2, AF4), PD12 (H10, AF4), PA7 (M2, AF4)
SDAPB4 (NJTRST) (A6, AF4), PC1 (G1, AF4), PD13 (J11, AF4)
SMBAPA14 (JTCK/SWCLK) (C11, AF5), PD11 (K12, AF4), PB2 (L4, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (A5, AF5), PD12 (H10, AF3), PB2 (L4, AF6), PB13 (L11, AF3), PA7 (M2, AF6), PB10 (M8, AF6)
SDAPH3-BOOT0 (A3, AF3), PC1 (G1, AF5), PA1 (J2, AF6), PD13 (J11, AF3), PA6 (M1, AF6)
I3C2SCLPB6 (A5, AF6), PB8 (B4, AF5), PC0 (F2, AF6), PB13 (L11, AF6), PB10 (M8, AF3)
SDAPB9 (A1, AF6), PH3-BOOT0 (A3, AF6), PC1 (G1, AF6), PA6 (M1, AF3), PB14 (M11, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPD0 (A11, AF9), PB8 (B4, AF9), PA11 (D12, AF9)
TXPB9 (A1, AF9), PD1 (B10, AF9), PA12 (D11, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (D12)
DPPA12 (D11)
NOEPA13 (JTMS/SWDIO) (C12, AF10), PC9 (F11, AF10)
SOFPA14 (JTCK/SWCLK) (C11, AF10), PA8 (F12, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (A1, AF8)
CKPC12 (C9, AF12)
CKINPB8 (B4, AF8)
CMDPD2 (A10, AF12)
D0PC8 (G12, AF12)
D0DIRPC6 (H12, AF8)
D1PC9 (F11, AF12)
D2PC10 (A12, AF12)
D3PC11 (B11, AF12)
D4PB8 (B4, AF12)
D5PB9 (A1, AF12), PC0 (F2, AF12)
D6PC6 (H12, AF12)
D7PC7 (G11, AF12)
D123DIRPC7 (G11, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (K2, AF10), PE10 (M5, AF10), PB10 (M8, AF10)
DQSPE3 (B2, AF3), PA1 (J2, AF10), PB2 (L4, AF10)
IO0PC10 (A12, AF10), PB1 (M3, AF10), PE12 (M6, AF10)
IO1PC12 (C9, AF10), PB0 (L3, AF10), PE13 (L7, AF10)
IO2PD2 (A10, AF10), PA7 (M2, AF10), PE14 (M7, AF10)
IO3PC6 (H12, AF10), PE15 (L8, AF10), PA6 (M1, AF10)
IO4PB4 (NJTRST) (A6, AF10), PD4 (A9, AF10), PC1 (G1, AF10)
IO5PB6 (A5, AF10), PD5 (A8, AF10), PC2 (G2, AF10)
IO6PB7 (A4, AF10), PD6 (B8, AF10), PC3 (H3, AF10)
IO7PD7 (A7, AF10), PC0 (F2, AF3)
NCLKPB5 (B5, AF3), PE9 (L5, AF10)
NCSPC11 (B11, AF5), PA2 (K1, AF10), PB11 (K8, AF10), PA4 (L1, AF3), PE11 (L6, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (B1, AF3), PB8 (B4, AF3), PA3 (K2, AF3)
CK2PE5 (D3, AF3), PA8 (F12, AF3)
D1PD6 (B8, AF3), PE6 (C2, AF3), PA10 (E12, AF3), PC3 (H3, AF3)
D2PB9 (A1, AF3), PE4 (B3, AF3), PA15 (JTDI) (B12, AF3)
D3PB15 (M12, AF3)
FS_APB9 (A1, AF13), PE4 (B3, AF13), PA9 (E11, AF13)
FS_BPB6 (A5, AF13), PA14 (JTCK/SWCLK) (C11, AF13), PA4 (L1, AF13), PE9 (L5, AF13)
MCLK_APE2 (B1, AF13), PB8 (B4, AF13), PA3 (K2, AF13)
MCLK_BPB4 (NJTRST) (A6, AF13), PE10 (M5, AF13)
SCK_APE5 (D3, AF13), PA8 (F12, AF13), PB10 (M8, AF13)
SCK_BPB3 (JTDO/TRACESWO) (B6, AF13), PE8 (M4, AF13)
SD_APD6 (B8, AF13), PE6 (C2, AF13), PA10 (E12, AF13), PC1 (G1, AF13), PC3 (H3, AF13)
SD_BPE3 (B2, AF13), PB5 (B5, AF13), PA13 (JTMS/SWDIO) (C12, AF13), PE7 (K5, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B11), PA11 (D12), PB11 (K8), PD11 (K12), PE11 (L6)
EXTI15PA15 (JTDI) (B12), PC15-OSC32_OUT (D2), PD15 (H11), PE15 (L8), PB15 (M12)
IN1PC0 (F2)
IN2PC1 (G1)
IN3PA0 (J3)
IN4PA1 (J2)
IN5PA2 (K1)
IN6PA3 (K2)
IN7PA4 (L1)
IN8PA5 (L2)
IN9PA6 (M1)
IN10PA7 (M2)
IN13PB0 (L3)
IN14PB1 (M3)
IN15PB2 (L4)
ADC2EXTI11PC11 (B11), PA11 (D12), PB11 (K8), PD11 (K12), PE11 (L6)
EXTI15PA15 (JTDI) (B12), PC15-OSC32_OUT (D2), PD15 (H11), PE15 (L8), PB15 (M12)
IN1PC2 (G2)
IN2PC3 (H3)
IN3PA4 (L1)
IN4PA5 (L2)
IN5PA6 (M1)
IN6PA7 (M2)
IN9PB0 (L3)
IN10PB1 (M3)
IN11PD11 (K12)
IN12PD12 (H10)
IN13PD13 (J11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A1), PA9 (E11), PC9 (F11), PD9 (K11), PE9 (L5)
OUT1PA4 (L1)
OUT2PA5 (L2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (M3)
INPPA2 (K1), PA3 (K2), PB2 (L4)
OUTPB0 (L3, AF12), PB10 (M8, AF12)
COMP2INMPB7 (A4), PB3 (JTDO/TRACESWO) (B6)
INPPB6 (A5), PB4 (NJTRST) (A6)
OUTPB5 (B5, AF12), PB11 (K8, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (J2)
VINPPA0 (J3)
VOUTPA3 (K2)
OPAMP2VINMPA7 (M2)
VINPPA6 (M1)
VOUTPB0 (L3)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (H1)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (L8, AF1), PA6 (M1, AF1)
BKIN2PA11 (D12, AF2), PE14 (M7, AF2)
CH1PA8 (F12, AF1), PE9 (L5, AF1)
CH1NPB13 (L11, AF1), PA7 (M2, AF1), PE8 (M4, AF1)
CH2PA9 (E11, AF1), PE11 (L6, AF1)
CH2NPB0 (L3, AF1), PE10 (M5, AF1), PB14 (M11, AF1)
CH3PA10 (E12, AF1), PE13 (L7, AF1)
CH3NPB1 (M3, AF1), PE12 (M6, AF1), PB15 (M12, AF1)
CH4PA11 (D12, AF1), PE14 (M7, AF1)
CH4NPE15 (L8, AF3)
ETRPA12 (D11, AF1), PE7 (K5, AF1)
TIM2CH1PA15 (JTDI) (B12, AF1), PA0 (J3, AF1), PA5 (L2, AF1)
CH2PB3 (JTDO/TRACESWO) (B6, AF1), PA1 (J2, AF1)
CH3PA2 (K1, AF1), PB10 (M8, AF1)
CH4PA3 (K2, AF1), PB11 (K8, AF1)
ETRPA15 (JTDI) (B12, AF2), PA0 (J3, AF14), PA5 (L2, AF2)
TIM3CH1PB4 (NJTRST) (A6, AF2), PE3 (B2, AF2), PC6 (H12, AF2), PA6 (M1, AF2)
CH2PE4 (B3, AF2), PB5 (B5, AF2), PC7 (G11, AF2), PA7 (M2, AF2)
CH3PE5 (D3, AF2), PC8 (G12, AF2), PB0 (L3, AF2)
CH4PE6 (C2, AF2), PC9 (F11, AF2), PB1 (M3, AF2)
ETRPD2 (A10, AF2), PE2 (B1, AF2)
TIM4CH1PB6 (A5, AF2), PD12 (H10, AF2)
CH2PB7 (A4, AF2), PD13 (J11, AF2)
CH3PB8 (B4, AF2), PD14 (J12, AF2)
CH4PB9 (A1, AF2), PH3-BOOT0 (A3, AF2), PD15 (H11, AF2)
ETRPE0 (A2, AF2), PA12 (D11, AF2)
TIM15BKINPA9 (E11, AF14)
CH1PA2 (K1, AF14), PB14 (M11, AF14)
CH1NPA1 (J2, AF14), PB13 (L11, AF14)
CH2PA3 (K2, AF14), PB15 (M12, AF14)
TIM16BKINPB5 (B5, AF14)
CH1PE0 (A2, AF14), PB8 (B4, AF14), PA6 (M1, AF14)
CH1NPB6 (A5, AF14)
TIM17BKINPB4 (NJTRST) (A6, AF14), PA10 (E12, AF14)
CH1PB9 (A1, AF14), PA7 (M2, AF14)
CH1NPB7 (A4, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB3 (JTDO/TRACESWO) (B6, AF2), PA14 (JTCK/SWCLK) (C11, AF1), PC1 (G1, AF1), PB2 (L4, AF1)
CH2PB4 (NJTRST) (A6, AF1), PA1 (J2, AF0)
ETRPB6 (A5, AF1), PC3 (H3, AF1)
IN1PB5 (B5, AF1), PC0 (F2, AF1)
IN2PB7 (A4, AF1), PC2 (G2, AF1)
LPTIM2CH1PA8 (F12, AF14), PD13 (J11, AF14), PA4 (L1, AF14)
CH2PC7 (G11, AF14), PD10 (L12, AF2), PA7 (M2, AF13)
ETRPC3 (H3, AF14), PD11 (K12, AF14), PA5 (L2, AF14)
IN1PC0 (F2, AF14), PD12 (H10, AF14), PB1 (M3, AF14)
IN2PA10 (E12, AF2), PD9 (K11, AF2), PB15 (M12, AF2)
LPTIM3CH1PC8 (G12, AF14), PC3 (H3, AF2), PD14 (J12, AF14), PB0 (L3, AF4), PB10 (M8, AF2)
CH2PC9 (F11, AF14), PD15 (H11, AF14), PB1 (M3, AF4)
ETRPC10 (A12, AF2), PD10 (L12, AF14), PB14 (M11, AF2)
IN1PC11 (B11, AF2), PD9 (K11, AF14), PB13 (L11, AF2)
LPTIM4ETRPD2 (A10, AF13)
IN1PD13 (J11, AF13)
OUTPD7 (A7, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (E3)
OUT2PB2 (L4)
REFINPB15 (M12, AF0)
TSPC13 (E3)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (L11, AF9)
G1_IO3PB14 (M11, AF9)
G1_IO4PB15 (M12, AF9)
G2_IO1PB4 (NJTRST) (A6, AF9)
G2_IO2PB5 (B5, AF9)
G2_IO3PB6 (A5, AF9)
G2_IO4PB7 (A4, AF9)
G3_IO1PA15 (JTDI) (B12, AF9)
G3_IO2PC10 (A12, AF9)
G3_IO3PC11 (B11, AF9)
G3_IO4PC12 (C9, AF9)
G4_IO1PC6 (H12, AF9)
G4_IO2PC7 (G11, AF9)
G4_IO3PC8 (G12, AF9)
G4_IO4PC9 (F11, AF9)
G5_IO1PE10 (M5, AF9)
G5_IO2PE11 (L6, AF9)
G5_IO3PE12 (M6, AF9)
G5_IO4PE13 (L7, AF9)
G6_IO1PD10 (L12, AF9)
G6_IO2PD11 (K12, AF9)
G6_IO3PD12 (H10, AF9)
G6_IO4PD13 (J11, AF9)
G7_IO1PE2 (B1, AF9)
G7_IO2PE3 (B2, AF9)
G7_IO3PE4 (B3, AF9)
G7_IO4PE5 (D3, AF9)
SYNCPD2 (A10, AF9), PB10 (M8, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (B6, AF3), PE9 (L5, AF3)
CCK1PC10 (A12, AF3)
SDI0PB4 (NJTRST) (A6, AF3), PC11 (B11, AF3), PE10 (M5, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C11, AF0)
JTDIPA15 (JTDI) (B12, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (B6, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C12, AF0)
NJTRSTPB4 (NJTRST) (A6, AF0)
TRACECLKPE2 (B1, AF0), PA8 (F12, AF12)
TRACED0PE3 (B2, AF0), PC9 (F11, AF0), PC1 (G1, AF0)
TRACED1PC10 (A12, AF0), PE4 (B3, AF0)
TRACED2PD2 (A10, AF0), PE5 (D3, AF0)
TRACED3PE6 (C2, AF0), PC12 (C9, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (K1)
MCOPA9 (E11, AF0), PA8 (F12, AF0)
MCO2PA10 (E12, AF11), PA8 (F12, AF11)
OSC_INPH0-OSC_IN (E1)
OSC_OUTPH1-OSC_OUT (E2)
OSC32_INPC14-OSC32_IN (D1)
OSC32_OUTPC15-OSC32_OUT (D2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (H12, AF0), PA5 (L2, AF0)
PWR_CSTOPPC8 (G12, AF0), PA7 (M2, AF0)
PWR_WKUP1PE4 (B3), PA0 (J3), PB2 (L4)
PWR_WKUP2PE5 (D3), PC13 (E3), PA4 (L1)
PWR_WKUP3PB6 (A5), PE6 (C2), PA1 (J2)
PWR_WKUP4PB7 (A4), PA2 (K1), PB1 (M3)
PWR_WKUP5PB8 (B4), PA3 (K2)
PWR_WKUP6PB5 (B5), PE7 (K5), PA5 (L2)
PWR_WKUP7PA6 (M1), PE8 (M4), PB15 (M12)
PWR_WKUP8PA7 (M2), PB10 (M8)
TAMP_IN1PC13 (E3)
TAMP_IN2PA0 (J3)
TAMP_IN3PE6 (C2)
TAMP_IN5PA1 (J2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
A2PE0ввод-выводTIM16_CH1 (AF14), TIM4_ETR (AF2)
A3PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
A4PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
A5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A6PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
A7PD7ввод-выводLPTIM4_OUT (AF13), OCTOSPI1_IO7 (AF10)
A8PD5ввод-выводOCTOSPI1_IO5 (AF10), SPI2_RDY (AF5)
A9PD4ввод-выводOCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5)
A10PD2ввод-выводDEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A11PD0ввод-выводFDCAN1_RX (AF9), SPI2_NSS (AF5)
A12PC10ввод-выводADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B1PE2ввод-выводDEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
B2PE3ввод-выводDEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
B3PE4ввод-выводDEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
B4PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
B5PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
B6PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
B7VDDпитание—
B8PD6ввод-выводOCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5)
B9PD3ввод-выводSPI2_MISO (AF5), SPI2_SCK (AF3)
B10PD1ввод-выводFDCAN1_TX (AF9), SPI2_SCK (AF5)
B11PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
B12PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
C1VBATпитание—
C2PE6ввод-выводDEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TIM3_CH4 (AF2)
C3VDDпитание—
C4VSSпитание—
C5VDD11питание—
C8VSSпитание—
C9PC12ввод-выводDEBUG_TRACED3 (AF0), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
C10VDDпитание—
C11PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
C12PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
D1PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
D3PE5ввод-выводDEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
D10VSSпитание—
D11PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
D12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
E1PH0-OSC_INввод-выводRCC_OSC_IN
E2PH1-OSC_OUTввод-выводRCC_OSC_OUT
E3PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
E10VDDUSBпитание—
E11PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
E12PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
F1NRST (NRST)сброс—
F2PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
F11PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10)
F12PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
G1PC1ввод-выводADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
G2PC2ввод-выводADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
G11PC7ввод-выводLPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
G12PC8ввод-выводLPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
H1VREF+служебныйVREFBUF_OUT
H2VSSAпитание—
H3PC3ввод-выводADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
H10PD12ввод-выводADC2_IN12, I2C3_SCL (AF4), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
H11PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
H12PC6ввод-выводOCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
J1VDDAпитание—
J2PA1ввод-выводADC1_IN4, I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8)
J3PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8)
J10PD8ввод-выводUSART3_TX (AF7)
J11PD13ввод-выводADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
J12PD14ввод-выводLPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
K1PA2ввод-выводADC1_IN5, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1)
K2PA3ввод-выводADC1_IN6, COMP1_INP, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1)
K3VSSпитание—
K4VDDпитание—
K5PE7ввод-выводPWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
K8PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
K9VDD11питание—
K10VDDпитание—
K11PD9ввод-выводDAC1_EXTI9, LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), USART3_RX (AF7)
K12PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA (AF4), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
L1PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
L2PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_RX (AF7)
L3PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7)
L4PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5)
L5PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
L6PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
L7PE13ввод-выводOCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
L8PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3)
L9VSSSMPSпитание—
L10VSSпитание—
L11PB13ввод-выводI2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
L12PD10ввод-выводLPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7)
M1PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), USART3_CTS (AF7), USART3_NSS (AF7)
M2PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_TX (AF7)
M3PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
M4PE8ввод-выводPWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
M5PE10ввод-выводADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
M6PE12ввод-выводOCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
M7PE14ввод-выводOCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
M8PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
M9VLXSMPSпитание—
M10VDDSMPSпитание—
M11PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
M12PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC1резервное питание: часы реального времени и резервные регистры
VDDB7, C3, C10, K4, K10питание цифровой части и линий ввода-вывода
VDD11C5, K9—
VDDAJ1питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSM10—
VDDUSBE10питание приёмопередатчика USB
VLXSMPSM9—
VSSC4, C8, D10, K3, L10общий провод (земля)
VSSAH2общий провод аналоговой части
VSSSMPSL9—
NRST (NRST)F1—
VREF+H1верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U375VGIxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U375VGSTM32U375VGIxQ1 МБ256 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U375VEIxQSTM32U3x5100 из 100выводы совпадают полностьюфлеш-память до 1024 и 512 КБ
STM32U385VGIxQSTM32U3x5100 из 100выводы совпадают полностьютолько у него: AES, PKA
STM32U535VCIxQSTM32U5x599 из 100F1: NRST (NRST) → NRSTтолько у этого: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; только у него: ADC4, CORDIC, DCMI, FMAC, I2C4, MDF1, PSSI, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 256 КБ; ОЗУ 256 и 274 КБ
STM32U535VEIxQSTM32U5x599 из 100F1: NRST (NRST) → NRSTтолько у этого: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; только у него: ADC4, CORDIC, DCMI, FMAC, I2C4, MDF1, PSSI, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 256 и 274 КБ
STM32U545VEIxQSTM32U5x599 из 100F1: NRST (NRST) → NRSTтолько у этого: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; только у него: ADC4, AES, CORDIC, DCMI, FMAC, I2C4, MDF1, PKA, PSSI, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 256 и 274 КБ

Частые вопросы

На каких выводах USART1 у STM32U375VGIxQ?

В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PA9 (шарик E11, AF7), USART1_RX — на PB7 (шарик A4, AF7) или PA10 (шарик E12, AF7).

Где у STM32U375VGIxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C12, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U375VGIxQ?

I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик B4, AF4), I2C1_SDA — PB9 (шарик A1, AF4) или PB7 (шарик A4, AF4) или PB3 (JTDO/TRACESWO) (шарик B6, AF4).

Сколько выводов ввода-вывода у STM32U375VGIxQ в корпусе UFBGA100?

79 из 100. Ещё 19 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
