STM32U545VEIxQ в корпусе UFBGA100: распиновка
STM32U545VEIxQ — микроконтроллер STM32U5 на ядре Cortex-M33: 512 КБ флеш-памяти и 274 КБ ОЗУ. Корпус UFBGA100 — 100 шариков, из них 79 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 512 КБ
- ОЗУ
- 274 КБ
- Корпус
- UFBGA100, 100 шариков
- Линий ввода-вывода
- 79

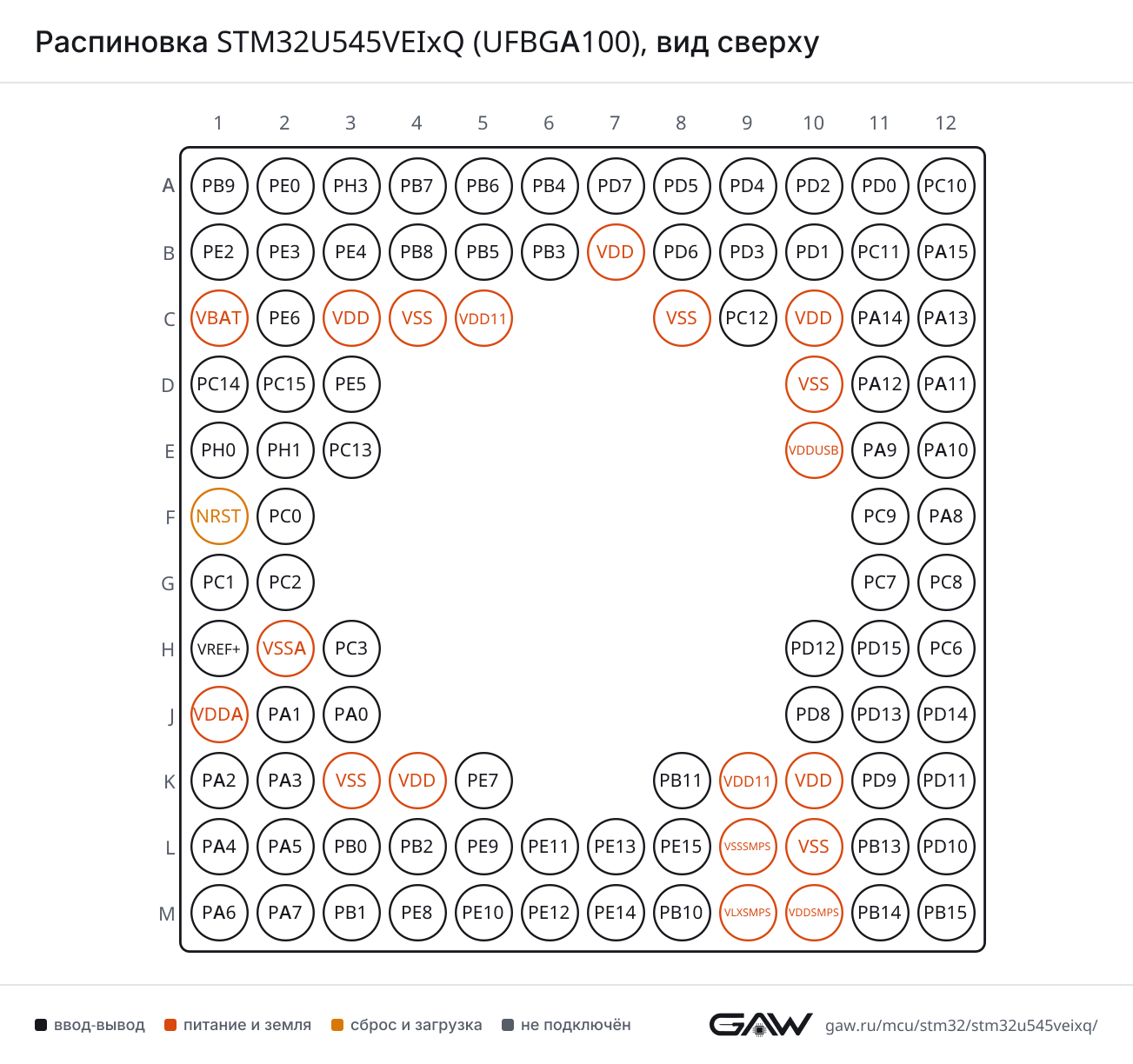

Схема корпуса UFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (B5, AF7), PA8 (F12, AF7) |
| CTS | PB4 (NJTRST) (A6, AF7), PA11 (D12, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (B6, AF7), PA12 (D11, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (B6, AF7), PA12 (D11, AF7) | |
| RX | PB7 (A4, AF7), PA10 (E12, AF7) | |
| TX | PB6 (A5, AF7), PA9 (E11, AF7) | |
| USART3 | CK | PC12 (C9, AF7), PB0 (L3, AF7), PD10 (L12, AF7) |
| CTS | PD11 (K12, AF7), PB13 (L11, AF7), PA6 (M1, AF7) | |
| DE | PD2 (A10, AF7), PA15 (JTDI) (B12, AF7), PD12 (H10, AF7), PB1 (M3, AF7), PB14 (M11, AF7) | |
| RTS | PD2 (A10, AF7), PA15 (JTDI) (B12, AF7), PD12 (H10, AF7), PB1 (M3, AF7), PB14 (M11, AF7) | |
| RX | PC11 (B11, AF7), PB11 (K8, AF7), PD9 (K11, AF7), PA5 (L2, AF7) | |
| TX | PC10 (A12, AF7), PD8 (J10, AF7), PA7 (M2, AF7), PB10 (M8, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (A4, AF8) |
| DE | PA15 (JTDI) (B12, AF8) | |
| RTS | PA15 (JTDI) (B12, AF8) | |
| RX | PC11 (B11, AF8), PA1 (J2, AF8) | |
| TX | PC10 (A12, AF8), PA0 (J3, AF8) | |
| UART5 | CTS | PB5 (B5, AF8) |
| DE | PB4 (NJTRST) (A6, AF8) | |
| RTS | PB4 (NJTRST) (A6, AF8) | |
| RX | PD2 (A10, AF8) | |
| TX | PC12 (C9, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (L11, AF8), PA6 (M1, AF8) |
| DE | PB1 (M3, AF8) | |
| RTS | PB1 (M3, AF8) | |
| RX | PC0 (F2, AF8), PA3 (K2, AF8), PB10 (M8, AF8) | |
| TX | PC1 (G1, AF8), PA2 (K1, AF8), PB11 (K8, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A6, AF5), PA11 (D12, AF5), PA6 (M1, AF5), PE14 (M7, AF5) |
| MOSI | PB5 (B5, AF5), PA12 (D11, AF5), PE15 (L8, AF5), PA7 (M2, AF5) | |
| NSS | PA15 (JTDI) (B12, AF5), PA4 (L1, AF5), PB0 (L3, AF5), PE12 (M6, AF5) | |
| RDY | PA8 (F12, AF5), PA2 (K1, AF5), PB2 (L4, AF5), PE11 (L6, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (B6, AF5), PA1 (J2, AF5), PA5 (L2, AF5), PE13 (L7, AF5) | |
| SPI2 | MISO | PD3 (B9, AF5), PC2 (G2, AF5), PB14 (M11, AF5) |
| MOSI | PD4 (A9, AF5), PC1 (G1, AF3), PC3 (H3, AF5), PB15 (M12, AF5) | |
| NSS | PB9 (A1, AF5), PD0 (A11, AF5) | |
| RDY | PD5 (A8, AF5), PC0 (F2, AF5), PB11 (K8, AF5) | |
| SCK | PD3 (B9, AF3), PD1 (B10, AF5), PA9 (E11, AF3), PB13 (L11, AF5), PB10 (M8, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A6, AF6), PC11 (B11, AF6) |
| MOSI | PB5 (B5, AF6), PD6 (B8, AF5), PC12 (C9, AF6) | |
| NSS | PA15 (JTDI) (B12, AF6), PA4 (L1, AF6) | |
| RDY | PB8 (B4, AF6), PA0 (J3, AF6) | |
| SCK | PC10 (A12, AF6), PB3 (JTDO/TRACESWO) (B6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A5, AF4), PB8 (B4, AF4) |
| SDA | PB9 (A1, AF4), PB7 (A4, AF4), PB3 (JTDO/TRACESWO) (B6, AF4) | |
| SMBA | PB5 (B5, AF4), PA14 (JTCK/SWCLK) (C11, AF4), PA1 (J2, AF4) | |
| I2C2 | SCL | PB13 (L11, AF4), PB10 (M8, AF4) |
| SDA | PB11 (K8, AF4), PB14 (M11, AF4) | |
| I2C3 | SCL | PC0 (F2, AF4), PA7 (M2, AF4) |
| SDA | PB4 (NJTRST) (A6, AF4), PC1 (G1, AF4) | |
| SMBA | PB2 (L4, AF4) | |
| I2C4 | SCL | PB6 (A5, AF5), PD12 (H10, AF4), PB10 (M8, AF3) |
| SDA | PB7 (A4, AF5), PD13 (J11, AF4), PB11 (K8, AF3) | |
| SMBA | PA14 (JTCK/SWCLK) (C11, AF5), PD11 (K12, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PD0 (A11, AF9), PB8 (B4, AF9), PA11 (D12, AF9) |
| TX | PB9 (A1, AF9), PD1 (B10, AF9), PA12 (D11, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (D12) |
| DP | PA12 (D11) | |
| NOE | PA13 (JTMS/SWDIO) (C12, AF10), PC9 (F11, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (C11, AF10), PA8 (F12, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (A1, AF8) |
| CK | PC12 (C9, AF12) | |
| CKIN | PB8 (B4, AF8) | |
| CMD | PD2 (A10, AF12) | |
| D0 | PC8 (G12, AF12) | |
| D0DIR | PC6 (H12, AF8) | |
| D1 | PC9 (F11, AF12) | |
| D2 | PC10 (A12, AF12) | |
| D3 | PC11 (B11, AF12) | |
| D4 | PB8 (B4, AF12) | |
| D5 | PB9 (A1, AF12), PC0 (F2, AF12) | |
| D6 | PC6 (H12, AF12) | |
| D7 | PC7 (G11, AF12) | |
| D123DIR | PC7 (G11, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (K2, AF10), PE10 (M5, AF10), PB10 (M8, AF10) |
| DQS | PE3 (B2, AF3), PA1 (J2, AF10), PB2 (L4, AF10) | |
| IO0 | PB1 (M3, AF10), PE12 (M6, AF10) | |
| IO1 | PB0 (L3, AF10), PE13 (L7, AF10) | |
| IO2 | PA7 (M2, AF10), PE14 (M7, AF10) | |
| IO3 | PE15 (L8, AF10), PA6 (M1, AF10) | |
| IO4 | PD4 (A9, AF10), PC1 (G1, AF10) | |
| IO5 | PD5 (A8, AF10), PC2 (G2, AF10) | |
| IO6 | PD6 (B8, AF10), PC3 (H3, AF10) | |
| IO7 | PD7 (A7, AF10), PC0 (F2, AF3) | |
| NCLK | PB5 (B5, AF3), PE9 (L5, AF10) | |
| NCS | PD3 (B9, AF10), PC11 (B11, AF5), PA12 (D11, AF6), PA0 (J3, AF10), PA2 (K1, AF10), PB11 (K8, AF10), PA4 (L1, AF3), PE11 (L6, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (B1, AF3), PB8 (B4, AF3), PA3 (K2, AF3) |
| CK2 | PE5 (D3, AF3), PA8 (F12, AF3) | |
| D1 | PD6 (B8, AF3), PE6 (C2, AF3), PA10 (E12, AF3), PC3 (H3, AF3) | |
| D2 | PB9 (A1, AF3), PE4 (B3, AF3) | |
| FS_A | PB9 (A1, AF13), PE4 (B3, AF13), PA9 (E11, AF13) | |
| FS_B | PB6 (A5, AF13), PA14 (JTCK/SWCLK) (C11, AF13), PA4 (L1, AF13), PE9 (L5, AF13) | |
| MCLK_A | PE2 (B1, AF13), PB8 (B4, AF13), PA3 (K2, AF13) | |
| MCLK_B | PB4 (NJTRST) (A6, AF13), PE10 (M5, AF13) | |
| SCK_A | PE5 (D3, AF13), PA8 (F12, AF13), PB10 (M8, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (B6, AF13), PE8 (M4, AF13) | |
| SD_A | PD6 (B8, AF13), PE6 (C2, AF13), PA10 (E12, AF13), PC1 (G1, AF13), PC3 (H3, AF13) | |
| SD_B | PE3 (B2, AF13), PB5 (B5, AF13), PA13 (JTMS/SWDIO) (C12, AF13), PE7 (K5, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B11), PA11 (D12), PB11 (K8), PD11 (K12), PE11 (L6) |
| EXTI15 | PA15 (JTDI) (B12), PC15-OSC32_OUT (D2), PD15 (H11), PE15 (L8), PB15 (M12) | |
| IN1 | PC0 (F2) | |
| IN2 | PC1 (G1) | |
| IN3 | PC2 (G2) | |
| IN4 | PC3 (H3) | |
| IN5 | PA0 (J3) | |
| IN6 | PA1 (J2) | |
| IN7 | PA2 (K1) | |
| IN8 | PA3 (K2) | |
| IN9 | PA4 (L1) | |
| IN10 | PA5 (L2) | |
| IN11 | PA6 (M1) | |
| IN12 | PA7 (M2) | |
| IN15 | PB0 (L3) | |
| IN16 | PB1 (M3) | |
| IN17 | PB2 (L4) | |
| ADC4 | EXTI15 | PA15 (JTDI) (B12), PC15-OSC32_OUT (D2), PD15 (H11), PE15 (L8), PB15 (M12) |
| IN1 | PC0 (F2) | |
| IN2 | PC1 (G1) | |
| IN3 | PC2 (G2) | |
| IN4 | PC3 (H3) | |
| IN9 | PA4 (L1) | |
| IN10 | PA5 (L2) | |
| IN11 | PA6 (M1) | |
| IN15 | PD11 (K12) | |
| IN16 | PD12 (H10) | |
| IN17 | PD13 (J11) | |
| IN18 | PB0 (L3) | |
| IN19 | PB1 (M3) | |
| IN20 | PA7 (M2) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A1), PA9 (E11), PC9 (F11), PD9 (K11), PE9 (L5) |
| OUT1 | PA4 (L1) | |
| OUT2 | PA5 (L2) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (M3) |
| INP | PB6 (A5), PB4 (NJTRST) (A6), PB3 (JTDO/TRACESWO) (B6), PA2 (K1), PB2 (L4) | |
| OUT | PB0 (L3, AF12), PB10 (M8, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (J2) |
| VINP | PA0 (J3) | |
| VOUT | PA3 (K2) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (H1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (L8, AF1), PA6 (M1, AF1) |
| BKIN2 | PA11 (D12, AF2), PE14 (M7, AF2) | |
| CH1 | PA8 (F12, AF1), PE9 (L5, AF1) | |
| CH1N | PB13 (L11, AF1), PA7 (M2, AF1), PE8 (M4, AF1) | |
| CH2 | PA9 (E11, AF1), PE11 (L6, AF1) | |
| CH2N | PB0 (L3, AF1), PE10 (M5, AF1), PB14 (M11, AF1) | |
| CH3 | PA10 (E12, AF1), PE13 (L7, AF1) | |
| CH3N | PB1 (M3, AF1), PE12 (M6, AF1), PB15 (M12, AF1) | |
| CH4 | PA11 (D12, AF1), PE14 (M7, AF1) | |
| CH4N | PE15 (L8, AF3) | |
| ETR | PA12 (D11, AF1), PE7 (K5, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (B12, AF1), PA0 (J3, AF1), PA5 (L2, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (B6, AF1), PA1 (J2, AF1) | |
| CH3 | PA2 (K1, AF1), PB10 (M8, AF1) | |
| CH4 | PA3 (K2, AF1), PB11 (K8, AF1) | |
| ETR | PA15 (JTDI) (B12, AF2), PA0 (J3, AF14), PA5 (L2, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (A6, AF2), PE3 (B2, AF2), PC6 (H12, AF2), PA6 (M1, AF2) |
| CH2 | PE4 (B3, AF2), PB5 (B5, AF2), PC7 (G11, AF2), PA7 (M2, AF2) | |
| CH3 | PE5 (D3, AF2), PC8 (G12, AF2), PB0 (L3, AF2) | |
| CH4 | PE6 (C2, AF2), PC9 (F11, AF2), PB1 (M3, AF2) | |
| ETR | PD2 (A10, AF2), PE2 (B1, AF2) | |
| TIM4 | CH1 | PB6 (A5, AF2), PD12 (H10, AF2) |
| CH2 | PB7 (A4, AF2), PD13 (J11, AF2) | |
| CH3 | PB8 (B4, AF2), PD14 (J12, AF2) | |
| CH4 | PB9 (A1, AF2), PD15 (H11, AF2) | |
| ETR | PE0 (A2, AF2) | |
| TIM5 | CH1 | PA0 (J3, AF2) |
| CH2 | PA1 (J2, AF2) | |
| CH3 | PA2 (K1, AF2) | |
| CH4 | PA3 (K2, AF2) | |
| TIM8 | BKIN | PB7 (A4, AF3), PA6 (M1, AF3) |
| BKIN2 | PB6 (A5, AF3), PC9 (F11, AF1) | |
| CH1 | PC6 (H12, AF3) | |
| CH1N | PA5 (L2, AF3), PA7 (M2, AF3) | |
| CH2 | PC7 (G11, AF3) | |
| CH2N | PB0 (L3, AF3), PB14 (M11, AF3) | |
| CH3 | PC8 (G12, AF3) | |
| CH3N | PB1 (M3, AF3), PB15 (M12, AF3) | |
| CH4 | PC9 (F11, AF3) | |
| CH4N | PD0 (A11, AF3), PB2 (L4, AF3) | |
| ETR | PA0 (J3, AF3) | |
| TIM15 | BKIN | PA9 (E11, AF14) |
| CH1 | PA2 (K1, AF14), PB14 (M11, AF14) | |
| CH1N | PA1 (J2, AF14), PB13 (L11, AF14) | |
| CH2 | PA3 (K2, AF14), PB15 (M12, AF14) | |
| TIM16 | BKIN | PB5 (B5, AF14) |
| CH1 | PE0 (A2, AF14), PB8 (B4, AF14), PA6 (M1, AF14) | |
| CH1N | PB6 (A5, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (A6, AF14), PA10 (E12, AF14) |
| CH1 | PB9 (A1, AF14), PA7 (M2, AF14) | |
| CH1N | PB7 (A4, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB3 (JTDO/TRACESWO) (B6, AF2), PA14 (JTCK/SWCLK) (C11, AF1), PC1 (G1, AF1), PB2 (L4, AF1) |
| CH2 | PB4 (NJTRST) (A6, AF1), PA1 (J2, AF0) | |
| ETR | PB6 (A5, AF1), PC3 (H3, AF1) | |
| IN1 | PB5 (B5, AF1), PC0 (F2, AF1) | |
| IN2 | PB7 (A4, AF1), PC2 (G2, AF1) | |
| LPTIM2 | CH1 | PA8 (F12, AF14), PD13 (J11, AF14), PA4 (L1, AF14) |
| CH2 | PC7 (G11, AF14), PD10 (L12, AF2), PA7 (M2, AF13) | |
| ETR | PC3 (H3, AF14), PD11 (K12, AF14), PA5 (L2, AF14) | |
| IN1 | PC0 (F2, AF14), PD12 (H10, AF14), PB1 (M3, AF14) | |
| IN2 | PA10 (E12, AF2), PD9 (K11, AF2), PB15 (M12, AF2) | |
| LPTIM3 | CH1 | PC8 (G12, AF14), PC3 (H3, AF2), PD14 (J12, AF14), PB0 (L3, AF4), PB10 (M8, AF2) |
| CH2 | PC9 (F11, AF14), PD15 (H11, AF14), PB1 (M3, AF4) | |
| ETR | PC10 (A12, AF2), PD10 (L12, AF14), PB14 (M11, AF2) | |
| IN1 | PC11 (B11, AF2), PD9 (K11, AF14), PB13 (L11, AF2) | |
| LPTIM4 | ETR | PD2 (A10, AF13) |
| IN1 | PD13 (J11, AF13) | |
| OUT | PD7 (A7, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E3) |
| OUT2 | PB2 (L4) | |
| REFIN | PB15 (M12, AF0) | |
| TS | PC13 (E3) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E11, AF5), PC6 (H12, AF10) |
| D1 | PA10 (E12, AF5), PC7 (G11, AF10) | |
| D2 | PE0 (A2, AF10), PC11 (B11, AF4), PC8 (G12, AF10) | |
| D3 | PC9 (F11, AF4) | |
| D4 | PE4 (B3, AF10), PC11 (B11, AF10) | |
| D5 | PB6 (A5, AF10), PD3 (B9, AF4) | |
| D6 | PB8 (B4, AF10), PE5 (D3, AF10) | |
| D7 | PB9 (A1, AF10), PE6 (C2, AF10) | |
| D8 | PC10 (A12, AF10) | |
| D9 | PC12 (C9, AF10) | |
| D10 | PB5 (B5, AF10), PD6 (B8, AF4) | |
| D11 | PD2 (A10, AF10) | |
| D12 | PB4 (NJTRST) (A6, AF10) | |
| HSYNC | PD8 (J10, AF10), PA4 (L1, AF10) | |
| PIXCLK | PD9 (K11, AF10), PA6 (M1, AF4) | |
| VSYNC | PB7 (A4, AF10) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PA9 (E11, AF5), PC6 (H12, AF10) |
| D1 | PA10 (E12, AF5), PC7 (G11, AF10) | |
| D2 | PE0 (A2, AF10), PC11 (B11, AF4), PC8 (G12, AF10) | |
| D3 | PC9 (F11, AF4) | |
| D4 | PE4 (B3, AF10), PC11 (B11, AF10) | |
| D5 | PB6 (A5, AF10), PD3 (B9, AF4) | |
| D6 | PB8 (B4, AF10), PE5 (D3, AF10) | |
| D7 | PB9 (A1, AF10), PE6 (C2, AF10) | |
| D8 | PC10 (A12, AF10) | |
| D9 | PC12 (C9, AF10) | |
| D10 | PB5 (B5, AF10), PD6 (B8, AF4) | |
| D11 | PD2 (A10, AF10) | |
| D12 | PB4 (NJTRST) (A6, AF10) | |
| D14 | PA5 (L2, AF4) | |
| DE | PD8 (J10, AF10), PA4 (L1, AF10) | |
| PDCK | PD9 (K11, AF10), PA6 (M1, AF4) | |
| RDY | PB7 (A4, AF10) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO2 | PB13 (L11, AF9) |
| G1_IO3 | PB14 (M11, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A6, AF9) | |
| G2_IO2 | PB5 (B5, AF9) | |
| G2_IO3 | PB6 (A5, AF9) | |
| G2_IO4 | PB7 (A4, AF9) | |
| G3_IO2 | PC10 (A12, AF9) | |
| G3_IO3 | PC11 (B11, AF9) | |
| G3_IO4 | PC12 (C9, AF9) | |
| G4_IO1 | PC6 (H12, AF9) | |
| G4_IO2 | PC7 (G11, AF9) | |
| G4_IO3 | PC8 (G12, AF9) | |
| G4_IO4 | PC9 (F11, AF9) | |
| G5_IO1 | PE10 (M5, AF9) | |
| G5_IO2 | PE11 (L6, AF9) | |
| G5_IO3 | PE12 (M6, AF9) | |
| G5_IO4 | PE13 (L7, AF9) | |
| G6_IO1 | PD10 (L12, AF9) | |
| G6_IO2 | PD11 (K12, AF9) | |
| G6_IO3 | PD12 (H10, AF9) | |
| G6_IO4 | PD13 (J11, AF9) | |
| G7_IO1 | PE2 (B1, AF9) | |
| G7_IO2 | PE3 (B2, AF9) | |
| G7_IO3 | PE4 (B3, AF9) | |
| G7_IO4 | PE5 (D3, AF9) | |
| SYNC | PD2 (A10, AF9), PB10 (M8, AF9) |
MDF — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| MDF1 | CCK0 | PB8 (B4, AF5), PE9 (L5, AF6) |
| CCK1 | PC2 (G2, AF6) | |
| CKI0 | PD4 (A9, AF6), PB2 (L4, AF6) | |
| CKI1 | PD7 (A7, AF6), PB13 (L11, AF6) | |
| SDI0 | PD3 (B9, AF6), PB1 (M3, AF6) | |
| SDI1 | PD6 (B8, AF6) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (B6, AF3), PE9 (L5, AF3) |
| CCK1 | PC10 (A12, AF3) | |
| SDI0 | PB4 (NJTRST) (A6, AF3), PC11 (B11, AF3), PE10 (M5, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C11, AF0) |
| JTDI | PA15 (JTDI) (B12, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (B6, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C12, AF0) | |
| NJTRST | PB4 (NJTRST) (A6, AF0) | |
| TRACECLK | PE2 (B1, AF0), PA8 (F12, AF12) | |
| TRACED0 | PE3 (B2, AF0), PC9 (F11, AF0), PC1 (G1, AF0) | |
| TRACED1 | PC10 (A12, AF0), PE4 (B3, AF0) | |
| TRACED2 | PD2 (A10, AF0), PE5 (D3, AF0) | |
| TRACED3 | PE6 (C2, AF0), PC12 (C9, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (K1) |
| MCO | PA8 (F12, AF0) | |
| OSC_IN | PH0-OSC_IN (E1) | |
| OSC_OUT | PH1-OSC_OUT (E2) | |
| OSC32_IN | PC14-OSC32_IN (D1) | |
| OSC32_OUT | PC15-OSC32_OUT (D2) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (H12, AF0), PA5 (L2, AF0) |
| PWR_WKUP1 | PE4 (B3), PA0 (J3), PB2 (L4) | |
| PWR_WKUP2 | PE5 (D3), PC13 (E3), PA4 (L1) | |
| PWR_WKUP3 | PB6 (A5), PE6 (C2), PA1 (J2) | |
| PWR_WKUP4 | PB7 (A4), PA2 (K1), PB1 (M3) | |
| PWR_WKUP5 | PB8 (B4), PA3 (K2) | |
| PWR_WKUP6 | PB5 (B5), PE7 (K5), PA5 (L2) | |
| PWR_WKUP7 | PA6 (M1), PE8 (M4), PB15 (M12) | |
| PWR_WKUP8 | PA7 (M2), PB10 (M8) | |
| TAMP_IN1 | PC13 (E3) | |
| TAMP_IN2 | PA0 (J3) | |
| TAMP_IN3 | PE6 (C2) | |
| TAMP_IN5 | PA1 (J2) | |
| TAMP_IN6 | PE3 (B2) | |
| TAMP_IN7 | PE4 (B3) | |
| TAMP_IN8 | PE5 (D3) | |
| TAMP_OUT1 | PA0 (J3) | |
| TAMP_OUT2 | PC13 (E3) | |
| TAMP_OUT3 | PE3 (B2) | |
| TAMP_OUT4 | PA1 (J2) | |
| TAMP_OUT6 | PE6 (C2) | |
| TAMP_OUT7 | PE5 (D3) | |
| TAMP_OUT8 | PE4 (B3) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).
Таблица выводов
Все 100 шариков корпуса UFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| A2 | PE0 | ввод-вывод | DCMI_D2 (AF10), PSSI_D2 (AF10), TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| A3 | PH3-BOOT0 | ввод-вывод | — |
| A4 | PB7 | ввод-вывод | DCMI_VSYNC (AF10), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| A5 | PB6 | ввод-вывод | COMP1_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| A6 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP1_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| A7 | PD7 | ввод-вывод | LPTIM4_OUT (AF13), MDF1_CKI1 (AF6), OCTOSPI1_IO7 (AF10) |
| A8 | PD5 | ввод-вывод | OCTOSPI1_IO5 (AF10), SPI2_RDY (AF5) |
| A9 | PD4 | ввод-вывод | MDF1_CKI0 (AF6), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5) |
| A10 | PD2 | ввод-вывод | DCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A11 | PD0 | ввод-вывод | FDCAN1_RX (AF9), SPI2_NSS (AF5), TIM8_CH4N (AF3) |
| A12 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| B1 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| B2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| B3 | PE4 | ввод-вывод | DCMI_D4 (AF10), DEBUG_TRACED1 (AF0), PSSI_D4 (AF10), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| B4 | PB8 | ввод-вывод | DCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| B5 | PB5 | ввод-вывод | DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| B6 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| B7 | VDD | питание | — |
| B8 | PD6 | ввод-вывод | DCMI_D10 (AF4), MDF1_SDI1 (AF6), OCTOSPI1_IO6 (AF10), PSSI_D10 (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5) |
| B9 | PD3 | ввод-вывод | DCMI_D5 (AF4), MDF1_SDI0 (AF6), OCTOSPI1_NCS (AF10), PSSI_D5 (AF4), SPI2_MISO (AF5), SPI2_SCK (AF3) |
| B10 | PD1 | ввод-вывод | FDCAN1_TX (AF9), SPI2_SCK (AF5) |
| B11 | PC11 | ввод-вывод | ADC1_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| B12 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| C1 | VBAT | питание | — |
| C2 | PE6 | ввод-вывод | DCMI_D7 (AF10), DEBUG_TRACED3 (AF0), PSSI_D7 (AF10), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2) |
| C3 | VDD | питание | — |
| C4 | VSS | питание | — |
| C5 | VDD11 | питание | — |
| C8 | VSS | питание | — |
| C9 | PC12 | ввод-вывод | DCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| C10 | VDD | питание | — |
| C11 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| C12 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| D1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D2 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT |
| D3 | PE5 | ввод-вывод | DCMI_D6 (AF10), DEBUG_TRACED2 (AF0), PSSI_D6 (AF10), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| D10 | VSS | питание | — |
| D11 | PA12 | ввод-вывод | FDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| D12 | PA11 | ввод-вывод | ADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM |
| E1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| E2 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| E3 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| E10 | VDDUSB | питание | — |
| E11 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| E12 | PA10 | ввод-вывод | CRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| F1 | NRST | сброс | — |
| F2 | PC0 | ввод-вывод | ADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| F11 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| F12 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10) |
| G1 | PC1 | ввод-вывод | ADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| G2 | PC2 | ввод-вывод | ADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| G11 | PC7 | ввод-вывод | DCMI_D1 (AF10), LPTIM2_CH2 (AF14), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| G12 | PC8 | ввод-вывод | DCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| H1 | VREF+ | служебный | VREFBUF_OUT |
| H2 | VSSA | питание | — |
| H3 | PC3 | ввод-вывод | ADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| H10 | PD12 | ввод-вывод | ADC4_IN16, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| H11 | PD15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2) |
| H12 | PC6 | ввод-вывод | DCMI_D0 (AF10), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| J1 | VDDA | питание | — |
| J2 | PA1 | ввод-вывод | ADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8) |
| J3 | PA0 | ввод-вывод | ADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8) |
| J10 | PD8 | ввод-вывод | DCMI_HSYNC (AF10), PSSI_DE (AF10), USART3_TX (AF7) |
| J11 | PD13 | ввод-вывод | ADC4_IN17, I2C4_SDA (AF4), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| J12 | PD14 | ввод-вывод | LPTIM3_CH1 (AF14), TIM4_CH3 (AF2) |
| K1 | PA2 | ввод-вывод | ADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2) |
| K2 | PA3 | ввод-вывод | ADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2) |
| K3 | VSS | питание | — |
| K4 | VDD | питание | — |
| K5 | PE7 | ввод-вывод | PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| K8 | PB11 | ввод-вывод | ADC1_EXTI11, I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| K9 | VDD11 | питание | — |
| K10 | VDD | питание | — |
| K11 | PD9 | ввод-вывод | DAC1_EXTI9, DCMI_PIXCLK (AF10), LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), PSSI_PDCK (AF10), USART3_RX (AF7) |
| K12 | PD11 | ввод-вывод | ADC1_EXTI11, ADC4_IN15, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7) |
| L1 | PA4 | ввод-вывод | ADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6) |
| L2 | PA5 | ввод-вывод | ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| L3 | PB0 | ввод-вывод | ADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| L4 | PB2 | ввод-вывод | ADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3) |
| L5 | PE9 | ввод-вывод | ADF1_CCK0 (AF3), DAC1_EXTI9, MDF1_CCK0 (AF6), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| L6 | PE11 | ввод-вывод | ADC1_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| L7 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| L8 | PE15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| L9 | VSSSMPS | питание | — |
| L10 | VSS | питание | — |
| L11 | PB13 | ввод-вывод | I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| L12 | PD10 | ввод-вывод | LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| M1 | PA6 | ввод-вывод | ADC1_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7) |
| M2 | PA7 | ввод-вывод | ADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| M3 | PB1 | ввод-вывод | ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| M4 | PE8 | ввод-вывод | PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| M5 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| M6 | PE12 | ввод-вывод | OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| M7 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1) |
| M8 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| M9 | VLXSMPS | питание | — |
| M10 | VDDSMPS | питание | — |
| M11 | PB14 | ввод-вывод | I2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| M12 | PB15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C1 | резервное питание: часы реального времени и резервные регистры |
| VDD | B7, C3, C10, K4, K10 | питание цифровой части и линий ввода-вывода |
| VDD11 | C5, K9 | — |
| VDDA | J1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDSMPS | M10 | — |
| VDDUSB | E10 | питание приёмопередатчика USB |
| VLXSMPS | M9 | — |
| VSS | C4, C8, D10, K3, L10 | общий провод (земля) |
| VSSA | H2 | общий провод аналоговой части |
| VSSSMPS | L9 | — |
| NRST | F1 | сброс, активный уровень — низкий |
| VREF+ | H1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U545VEIxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U545VE | STM32U545VEIxQ | 512 КБ | 274 КБ |
Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U535VCIxQ | STM32U5x5 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 512 и 256 КБ |
| STM32U535VEIxQ | STM32U5x5 | 100 из 100 | выводы совпадают полностьютолько у этого: AES, PKA |
| STM32U375VEIxQ | STM32U3x5 | 99 из 100 | F1: NRST → NRST (NRST)только у этого: ADC4, AES, CORDIC, DCMI, FMAC, I2C4, MDF1, PKA, PSSI, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; ОЗУ 274 и 256 КБ |
| STM32U375VGIxQ | STM32U3x5 | 99 из 100 | F1: NRST → NRST (NRST)только у этого: ADC4, AES, CORDIC, DCMI, FMAC, I2C4, MDF1, PKA, PSSI, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; флеш-память до 512 и 1024 КБ; ОЗУ 274 и 256 КБ |
| STM32U385VGIxQ | STM32U3x5 | 99 из 100 | F1: NRST → NRST (NRST)только у этого: ADC4, CORDIC, DCMI, FMAC, I2C4, MDF1, PSSI, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; флеш-память до 512 и 1024 КБ; ОЗУ 274 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32U545VEIxQ?
В корпусе UFBGA100 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PA9 (шарик E11, AF7), USART1_RX — на PB7 (шарик A4, AF7) или PA10 (шарик E12, AF7).
Где у STM32U545VEIxQ выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C12, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C11, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U545VEIxQ?
I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик B4, AF4), I2C1_SDA — PB9 (шарик A1, AF4) или PB7 (шарик A4, AF4) или PB3 (JTDO/TRACESWO) (шарик B6, AF4).
Сколько выводов ввода-вывода у STM32U545VEIxQ в корпусе UFBGA100?
79 из 100. Ещё 19 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U5Cortex-M33 до 160 МГц с TrustZone и SMPS: от U535 до U5G9 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
