STM32U385RGIxQ в корпусе UFBGA64: распиновка

STM32U385RGIxQ — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 256 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 47 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
256 КБ
Корпус
UFBGA64, 64 шарика
Линий ввода-вывода
47

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U385RGIxQ в корпусе UFBGA64, вид сверхуABCDEFGH12345678VDD — шарик A1VDDVDD11 — шарик A2VDD11PH3-BOOT0 — шарик A3: I3C1_SDA, I3C2_SDA, TIM4_CH4PH3PB6 — шарик A4: COMP2_INP, I2C1_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TSC_G2_IO3, USART1_TXPB6PB3 (JTDO/TRACESWO) — шарик A5: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PD2 — шарик A6: DEBUG_TRACED2, LPTIM4_ETR, OCTOSPI1_IO2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PC10 — шарик A7: ADF1_CCK1, DEBUG_TRACED1, LPTIM3_ETR, OCTOSPI1_IO0, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10VDD — шарик A8VDDVBAT — шарик B1VBATVSS — шарик B2VSSPC13 — шарик B3: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13PB4 (NJTRST) — шарик B4: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PC11 — шарик B5: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, LPTIM3_IN1, OCTOSPI1_NCS, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PC12 — шарик B6: DEBUG_TRACED3, OCTOSPI1_IO1, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12VSS — шарик B7VSSVDDUSB — шарик B8VDDUSBPC14-OSC32_IN — шарик C1: RCC_OSC32_INPC14PC15-OSC32_OUT — шарик C2: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PB8 — шарик C3: FDCAN1_RX, I2C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PA15 (JTDI) — шарик C4: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15PA14 (JTCK/SWCLK) — шарик C5: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PA13 (JTMS/SWDIO) — шарик C6: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA12 — шарик C7: FDCAN1_TX, SPI1_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA11 — шарик C8: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PH0-OSC_IN — шарик D1: RCC_OSC_INPH0PH1-OSC_OUT — шарик D2: RCC_OSC_OUTPH1PB7 — шарик D3: COMP2_INM, I2C1_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB5 — шарик D4: COMP2_OUT, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PA10 — шарик D5: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA9 — шарик D6: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA8 — шарик D7: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PC9 — шарик D8: DAC1_EXTI9, DEBUG_TRACED0, LPTIM3_CH2, SDMMC1_D1, TIM3_CH4, TSC_G4_IO4, USB_NOEPC9NRST (NRST) — шарик E1NRST (NRST)PC0 — шарик E2: ADC1_IN1, I2C3_SCL, I3C2_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDYPC0PC1 — шарик E3: ADC1_IN2, DEBUG_TRACED0, I2C3_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PC2 — шарик E4: ADC2_IN1, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PA0 — шарик E5: ADC1_IN3, AUDIOCLK, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM2_CH1, TIM2_ETR, UART4_TXPA0PB14 — шарик E6: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PC7 — шарик E7: LPTIM2_CH2, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TSC_G4_IO2PC7PC8 — шарик E8: LPTIM3_CH1, PWR_CSTOP, SDMMC1_D0, TIM3_CH3, TSC_G4_IO3PC8VSSA — шарик F1VSSAPC3 — шарик F2: ADC2_IN2, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PA1 — шарик F3: ADC1_IN4, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, UART4_RXPA1PA4 — шарик F4: ADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4PA6 — шарик F5: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSSPA6PB10 — шарик F6: COMP1_OUT, I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB15 — шарик F7: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PC6 — шарик F8: OCTOSPI1_IO3, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TSC_G4_IO1PC6VDDA — шарик G1VDDAPA2 — шарик G2: ADC1_IN5, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3PA2PA5 — шарик G3: ADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_RXPA5PB2 — шарик G4: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDYPB2PB1 — шарик G5: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, USART3_DE, USART3_RTSPB1VSSSMPS — шарик G6VSSSMPSVSS — шарик G7VSSPB13 — шарик G8: I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13VDD — шарик H1VDDPA3 — шарик H2: ADC1_IN6, COMP1_INP, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4PA3PA7 — шарик H3: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, USART3_TXPA7PB0 — шарик H4: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_CKPB0VLXSMPS — шарик H5VLXSMPSVDDSMPS — шарик H6VDDSMPSVDD11 — шарик H7VDD11VDD — шарик H8VDDUFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

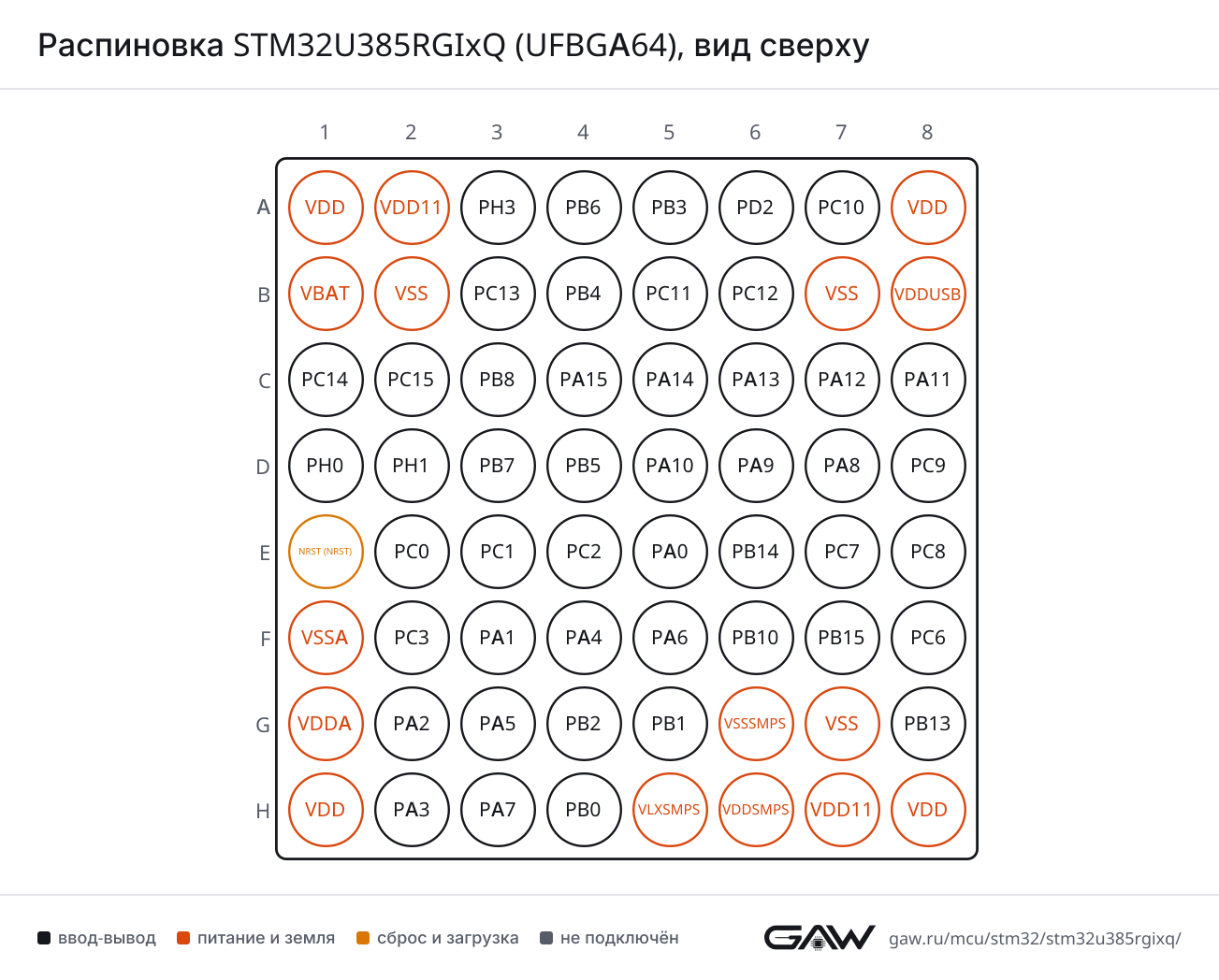

Распиновка STM32U385RGIxQ (UFBGA64), вид сверхуРаспиновка UFBGA64 картинкой
PNG, 1303 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (D4, AF7), PA8 (D7, AF7)
CTSPB4 (NJTRST) (B4, AF7), PA11 (C8, AF7)
DEPB3 (JTDO/TRACESWO) (A5, AF7), PA12 (C7, AF7)
NSSPB4 (NJTRST) (B4, AF7), PA11 (C8, AF7)
RTSPB3 (JTDO/TRACESWO) (A5, AF7), PA12 (C7, AF7)
RXPB7 (D3, AF7), PA10 (D5, AF7)
TXPB6 (A4, AF7), PA9 (D6, AF7)
USART3CKPC12 (B6, AF7), PB0 (H4, AF7)
CTSPA6 (F5, AF7), PB13 (G8, AF7)
DEPD2 (A6, AF7), PA15 (JTDI) (C4, AF7), PB14 (E6, AF7), PB1 (G5, AF7)
NSSPA6 (F5, AF7), PB13 (G8, AF7)
RTSPD2 (A6, AF7), PA15 (JTDI) (C4, AF7), PB14 (E6, AF7), PB1 (G5, AF7)
RXPC11 (B5, AF7), PA5 (G3, AF7)
TXPC10 (A7, AF7), PB10 (F6, AF7), PA7 (H3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D3, AF8)
DEPA15 (JTDI) (C4, AF8)
RTSPA15 (JTDI) (C4, AF8)
RXPC11 (B5, AF8), PA1 (F3, AF8)
TXPC10 (A7, AF8), PA0 (E5, AF8)
UART5CTSPB5 (D4, AF8)
DEPB4 (NJTRST) (B4, AF8)
RTSPB4 (NJTRST) (B4, AF8)
RXPD2 (A6, AF8)
TXPC12 (B6, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (F5, AF8), PB13 (G8, AF8)
DEPB1 (G5, AF8)
RTSPB1 (G5, AF8)
RXPA10 (D5, AF8), PC0 (E2, AF8), PB10 (F6, AF8), PA3 (H2, AF8)
TXPA9 (D6, AF8), PC1 (E3, AF8), PA2 (G2, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B4, AF5), PA11 (C8, AF5), PA6 (F5, AF5)
MOSIPA12 (C7, AF5), PB5 (D4, AF5), PA7 (H3, AF5)
NSSPA15 (JTDI) (C4, AF5), PA4 (F4, AF5), PB0 (H4, AF5)
RDYPA8 (D7, AF5), PA2 (G2, AF5), PB2 (G4, AF5)
SCKPB3 (JTDO/TRACESWO) (A5, AF5), PA1 (F3, AF5), PA5 (G3, AF5)
SPI2MISOPC2 (E4, AF5), PB14 (E6, AF5)
MOSIPC1 (E3, AF3), PC3 (F2, AF5), PB15 (F7, AF5)
RDYPC0 (E2, AF5)
SCKPA9 (D6, AF3), PB10 (F6, AF5), PB13 (G8, AF5)
SPI3MISOPB4 (NJTRST) (B4, AF6), PC11 (B5, AF6)
MOSIPC12 (B6, AF6), PB5 (D4, AF6)
NSSPA15 (JTDI) (C4, AF6), PA4 (F4, AF6)
RDYPB8 (C3, AF6), PA0 (E5, AF6)
SCKPB3 (JTDO/TRACESWO) (A5, AF6), PC10 (A7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A4, AF4), PB8 (C3, AF4)
SDAPB3 (JTDO/TRACESWO) (A5, AF4), PB7 (D3, AF4)
SMBAPA14 (JTCK/SWCLK) (C5, AF4), PB5 (D4, AF4), PA1 (F3, AF4)
I2C2SCLPB10 (F6, AF4), PB2 (G4, AF3), PB13 (G8, AF4)
SDAPB14 (E6, AF4), PA6 (F5, AF4)
SMBAPA14 (JTCK/SWCLK) (C5, AF3), PA1 (F3, AF3)
I2C3SCLPC0 (E2, AF4), PA7 (H3, AF4)
SDAPB4 (NJTRST) (B4, AF4), PC1 (E3, AF4)
SMBAPA14 (JTCK/SWCLK) (C5, AF5), PB2 (G4, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (A4, AF5), PB10 (F6, AF6), PB2 (G4, AF6), PB13 (G8, AF3), PA7 (H3, AF6)
SDAPH3-BOOT0 (A3, AF3), PC1 (E3, AF5), PA1 (F3, AF6), PA6 (F5, AF6)
I3C2SCLPB6 (A4, AF6), PB8 (C3, AF5), PC0 (E2, AF6), PB10 (F6, AF3), PB13 (G8, AF6)
SDAPH3-BOOT0 (A3, AF6), PC1 (E3, AF6), PB14 (E6, AF6), PA6 (F5, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (C3, AF9), PA11 (C8, AF9)
TXPA12 (C7, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C8)
DPPA12 (C7)
NOEPA13 (JTMS/SWDIO) (C6, AF10), PC9 (D8, AF10)
SOFPA14 (JTCK/SWCLK) (C5, AF10), PA8 (D7, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (B6, AF12)
CKINPB8 (C3, AF8)
CMDPD2 (A6, AF12)
D0PC8 (E8, AF12)
D0DIRPC6 (F8, AF8)
D1PC9 (D8, AF12)
D2PC10 (A7, AF12)
D3PC11 (B5, AF12)
D4PB8 (C3, AF12)
D5PC0 (E2, AF12)
D6PC6 (F8, AF12)
D7PC7 (E7, AF12)
D123DIRPC7 (E7, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPB10 (F6, AF10), PA3 (H2, AF10)
DQSPA1 (F3, AF10), PB2 (G4, AF10)
IO0PC10 (A7, AF10), PB1 (G5, AF10)
IO1PC12 (B6, AF10), PB0 (H4, AF10)
IO2PD2 (A6, AF10), PA7 (H3, AF10)
IO3PA6 (F5, AF10), PC6 (F8, AF10)
IO4PB4 (NJTRST) (B4, AF10), PC1 (E3, AF10)
IO5PB6 (A4, AF10), PC2 (E4, AF10)
IO6PB7 (D3, AF10), PC3 (F2, AF10)
IO7PC0 (E2, AF3)
NCLKPB5 (D4, AF3)
NCSPC11 (B5, AF5), PA4 (F4, AF3), PA2 (G2, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (C3, AF3), PA3 (H2, AF3)
CK2PA8 (D7, AF3)
D1PA10 (D5, AF3), PC3 (F2, AF3)
D2PA15 (JTDI) (C4, AF3)
D3PB15 (F7, AF3)
FS_APA9 (D6, AF13)
FS_BPB6 (A4, AF13), PA14 (JTCK/SWCLK) (C5, AF13), PA4 (F4, AF13)
MCLK_APB8 (C3, AF13), PA3 (H2, AF13)
MCLK_BPB4 (NJTRST) (B4, AF13)
SCK_APA8 (D7, AF13), PB10 (F6, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A5, AF13)
SD_APA10 (D5, AF13), PC1 (E3, AF13), PC3 (F2, AF13)
SD_BPA13 (JTMS/SWDIO) (C6, AF13), PB5 (D4, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B5), PA11 (C8)
EXTI15PC15-OSC32_OUT (C2), PA15 (JTDI) (C4), PB15 (F7)
IN1PC0 (E2)
IN2PC1 (E3)
IN3PA0 (E5)
IN4PA1 (F3)
IN5PA2 (G2)
IN6PA3 (H2)
IN7PA4 (F4)
IN8PA5 (G3)
IN9PA6 (F5)
IN10PA7 (H3)
IN13PB0 (H4)
IN14PB1 (G5)
IN15PB2 (G4)
ADC2EXTI11PC11 (B5), PA11 (C8)
EXTI15PC15-OSC32_OUT (C2), PA15 (JTDI) (C4), PB15 (F7)
IN1PC2 (E4)
IN2PC3 (F2)
IN3PA4 (F4)
IN4PA5 (G3)
IN5PA6 (F5)
IN6PA7 (H3)
IN9PB0 (H4)
IN10PB1 (G5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (D6), PC9 (D8)
OUT1PA4 (F4)
OUT2PA5 (G3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (G5)
INPPA2 (G2), PB2 (G4), PA3 (H2)
OUTPB10 (F6, AF12), PB0 (H4, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A5), PB7 (D3)
INPPB6 (A4), PB4 (NJTRST) (B4)
OUTPB5 (D4, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (F3)
VINPPA0 (E5)
VOUTPA3 (H2)
OPAMP2VINMPA7 (H3)
VINPPA6 (F5)
VOUTPB0 (H4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (F5, AF1)
BKIN2PA11 (C8, AF2)
CH1PA8 (D7, AF1)
CH1NPB13 (G8, AF1), PA7 (H3, AF1)
CH2PA9 (D6, AF1)
CH2NPB14 (E6, AF1), PB0 (H4, AF1)
CH3PA10 (D5, AF1)
CH3NPB15 (F7, AF1), PB1 (G5, AF1)
CH4PA11 (C8, AF1)
ETRPA12 (C7, AF1)
TIM2CH1PA15 (JTDI) (C4, AF1), PA0 (E5, AF1), PA5 (G3, AF1)
CH2PB3 (JTDO/TRACESWO) (A5, AF1), PA1 (F3, AF1)
CH3PB10 (F6, AF1), PA2 (G2, AF1)
CH4PA3 (H2, AF1)
ETRPA15 (JTDI) (C4, AF2), PA0 (E5, AF14), PA5 (G3, AF2)
TIM3CH1PB4 (NJTRST) (B4, AF2), PA6 (F5, AF2), PC6 (F8, AF2)
CH2PB5 (D4, AF2), PC7 (E7, AF2), PA7 (H3, AF2)
CH3PC8 (E8, AF2), PB0 (H4, AF2)
CH4PC9 (D8, AF2), PB1 (G5, AF2)
ETRPD2 (A6, AF2)
TIM4CH1PB6 (A4, AF2)
CH2PB7 (D3, AF2)
CH3PB8 (C3, AF2)
CH4PH3-BOOT0 (A3, AF2)
ETRPA12 (C7, AF2)
TIM15BKINPA9 (D6, AF14)
CH1PB14 (E6, AF14), PA2 (G2, AF14)
CH1NPA1 (F3, AF14), PB13 (G8, AF14)
CH2PB15 (F7, AF14), PA3 (H2, AF14)
TIM16BKINPB5 (D4, AF14)
CH1PB8 (C3, AF14), PA6 (F5, AF14)
CH1NPB6 (A4, AF14)
TIM17BKINPB4 (NJTRST) (B4, AF14), PA10 (D5, AF14)
CH1PA7 (H3, AF14)
CH1NPB7 (D3, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB3 (JTDO/TRACESWO) (A5, AF2), PA14 (JTCK/SWCLK) (C5, AF1), PC1 (E3, AF1), PB2 (G4, AF1)
CH2PB4 (NJTRST) (B4, AF1), PA1 (F3, AF0)
ETRPB6 (A4, AF1), PC3 (F2, AF1)
IN1PB5 (D4, AF1), PC0 (E2, AF1)
IN2PB7 (D3, AF1), PC2 (E4, AF1)
LPTIM2CH1PA8 (D7, AF14), PA4 (F4, AF14)
CH2PC7 (E7, AF14), PA7 (H3, AF13)
ETRPC3 (F2, AF14), PA5 (G3, AF14)
IN1PC0 (E2, AF14), PB1 (G5, AF14)
IN2PA10 (D5, AF2), PB15 (F7, AF2)
LPTIM3CH1PC8 (E8, AF14), PC3 (F2, AF2), PB10 (F6, AF2), PB0 (H4, AF4)
CH2PC9 (D8, AF14), PB1 (G5, AF4)
ETRPC10 (A7, AF2), PB14 (E6, AF2)
IN1PC11 (B5, AF2), PB13 (G8, AF2)
LPTIM4ETRPD2 (A6, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (B3)
OUT2PB2 (G4)
REFINPB15 (F7, AF0)
TSPC13 (B3)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (G8, AF9)
G1_IO3PB14 (E6, AF9)
G1_IO4PB15 (F7, AF9)
G2_IO1PB4 (NJTRST) (B4, AF9)
G2_IO2PB5 (D4, AF9)
G2_IO3PB6 (A4, AF9)
G2_IO4PB7 (D3, AF9)
G3_IO1PA15 (JTDI) (C4, AF9)
G3_IO2PC10 (A7, AF9)
G3_IO3PC11 (B5, AF9)
G3_IO4PC12 (B6, AF9)
G4_IO1PC6 (F8, AF9)
G4_IO2PC7 (E7, AF9)
G4_IO3PC8 (E8, AF9)
G4_IO4PC9 (D8, AF9)
SYNCPD2 (A6, AF9), PB10 (F6, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (A5, AF3)
CCK1PC10 (A7, AF3)
SDI0PB4 (NJTRST) (B4, AF3), PC11 (B5, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C5, AF0)
JTDIPA15 (JTDI) (C4, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A5, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C6, AF0)
NJTRSTPB4 (NJTRST) (B4, AF0)
TRACECLKPA8 (D7, AF12)
TRACED0PC9 (D8, AF0), PC1 (E3, AF0)
TRACED1PC10 (A7, AF0)
TRACED2PD2 (A6, AF0)
TRACED3PC12 (B6, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G2)
MCOPA9 (D6, AF0), PA8 (D7, AF0)
MCO2PA10 (D5, AF11), PA8 (D7, AF11)
OSC_INPH0-OSC_IN (D1)
OSC_OUTPH1-OSC_OUT (D2)
OSC32_INPC14-OSC32_IN (C1)
OSC32_OUTPC15-OSC32_OUT (C2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (F8, AF0), PA5 (G3, AF0)
PWR_CSTOPPC8 (E8, AF0), PA7 (H3, AF0)
PWR_WKUP1PA0 (E5), PB2 (G4)
PWR_WKUP2PC13 (B3), PA4 (F4)
PWR_WKUP3PB6 (A4), PA1 (F3)
PWR_WKUP4PB7 (D3), PA2 (G2), PB1 (G5)
PWR_WKUP5PB8 (C3), PA3 (H2)
PWR_WKUP6PB5 (D4), PA5 (G3)
PWR_WKUP7PA6 (F5), PB15 (F7)
PWR_WKUP8PB10 (F6), PA7 (H3)
TAMP_IN1PC13 (B3)
TAMP_IN2PA0 (E5)
TAMP_IN5PA1 (F3)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2VDD11питание—
A3PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
A4PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A5PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A6PD2ввод-выводDEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A7PC10ввод-выводADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
A8VDDпитание—
B1VBATпитание—
B2VSSпитание—
B3PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
B4PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
B5PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
B6PC12ввод-выводDEBUG_TRACED3 (AF0), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B7VSSпитание—
B8VDDUSBпитание—
C1PC14-OSC32_INввод-выводRCC_OSC32_IN
C2PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C3PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C4PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
C5PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
C6PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
C7PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C8PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
D1PH0-OSC_INввод-выводRCC_OSC_IN
D2PH1-OSC_OUTввод-выводRCC_OSC_OUT
D3PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
D4PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
D5PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D6PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D7PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
D8PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TSC_G4_IO4 (AF9), USB_NOE (AF10)
E1NRST (NRST)сброс—
E2PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
E3PC1ввод-выводADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
E4PC2ввод-выводADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
E5PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_TX (AF8)
E6PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
E7PC7ввод-выводLPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
E8PC8ввод-выводLPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
F1VSSAпитание—
F2PC3ввод-выводADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
F3PA1ввод-выводADC1_IN4, I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8)
F4PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
F5PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), USART3_CTS (AF7), USART3_NSS (AF7)
F6PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
F7PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
F8PC6ввод-выводOCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
G1VDDAпитание—
G2PA2ввод-выводADC1_IN5, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1)
G3PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_RX (AF7)
G4PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5)
G5PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
G6VSSSMPSпитание—
G7VSSпитание—
G8PB13ввод-выводI2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
H1VDDпитание—
H2PA3ввод-выводADC1_IN6, COMP1_INP, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1)
H3PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_TX (AF7)
H4PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), USART3_CK (AF7)
H5VLXSMPSпитание—
H6VDDSMPSпитание—
H7VDD11питание—
H8VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB1резервное питание: часы реального времени и резервные регистры
VDDA1, A8, H1, H8питание цифровой части и линий ввода-вывода
VDD11A2, H7—
VDDAG1питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSH6—
VDDUSBB8питание приёмопередатчика USB
VLXSMPSH5—
VSSB2, B7, G7общий провод (земля)
VSSAF1общий провод аналоговой части
VSSSMPSG6—
NRST (NRST)E1—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U385RGIxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U385RGSTM32U385RGIxQ1 МБ256 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U375REIxQSTM32U3x564 из 64выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 1024 и 512 КБ
STM32U375RGIxQSTM32U3x564 из 64выводы совпадают полностьютолько у этого: AES, PKA
STM32U535RBIxQSTM32U5x563 из 64E1: NRST (NRST) → NRSTтолько у этого: ADC2, AES, COMP2, I3C1, I3C2, OPAMP2, PKA, USB; только у него: ADC4, CORDIC, FMAC, I2C4, MDF1, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 128 КБ; ОЗУ 256 и 274 КБ
STM32U535RCIxQSTM32U5x563 из 64E1: NRST (NRST) → NRSTтолько у этого: ADC2, AES, COMP2, I3C1, I3C2, OPAMP2, PKA, USB; только у него: ADC4, CORDIC, FMAC, I2C4, MDF1, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 256 КБ; ОЗУ 256 и 274 КБ
STM32U535REIxQSTM32U5x563 из 64E1: NRST (NRST) → NRSTтолько у этого: ADC2, AES, COMP2, I3C1, I3C2, OPAMP2, PKA, USB; только у него: ADC4, CORDIC, FMAC, I2C4, MDF1, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 256 и 274 КБ
STM32U545REIxQSTM32U5x563 из 64E1: NRST (NRST) → NRSTтолько у этого: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; только у него: ADC4, CORDIC, FMAC, I2C4, MDF1, TIM5, TIM8, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 256 и 274 КБ

Частые вопросы

На каких выводах USART1 у STM32U385RGIxQ?

В корпусе UFBGA64 сигнал USART1_TX выведен на PB6 (шарик A4, AF7) или PA9 (шарик D6, AF7), USART1_RX — на PB7 (шарик D3, AF7) или PA10 (шарик D5, AF7).

Где у STM32U385RGIxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C6, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U385RGIxQ?

I2C1_SCL — PB6 (шарик A4, AF4) или PB8 (шарик C3, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик A5, AF4) или PB7 (шарик D3, AF4).

Сколько выводов ввода-вывода у STM32U385RGIxQ в корпусе UFBGA64?

47 из 64. Ещё 16 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
