STM32U545REIxQ в корпусе UFBGA64: распиновка
STM32U545REIxQ — микроконтроллер STM32U5 на ядре Cortex-M33: 512 КБ флеш-памяти и 274 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 47 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 512 КБ
- ОЗУ
- 274 КБ
- Корпус
- UFBGA64, 64 шарика
- Линий ввода-вывода
- 47

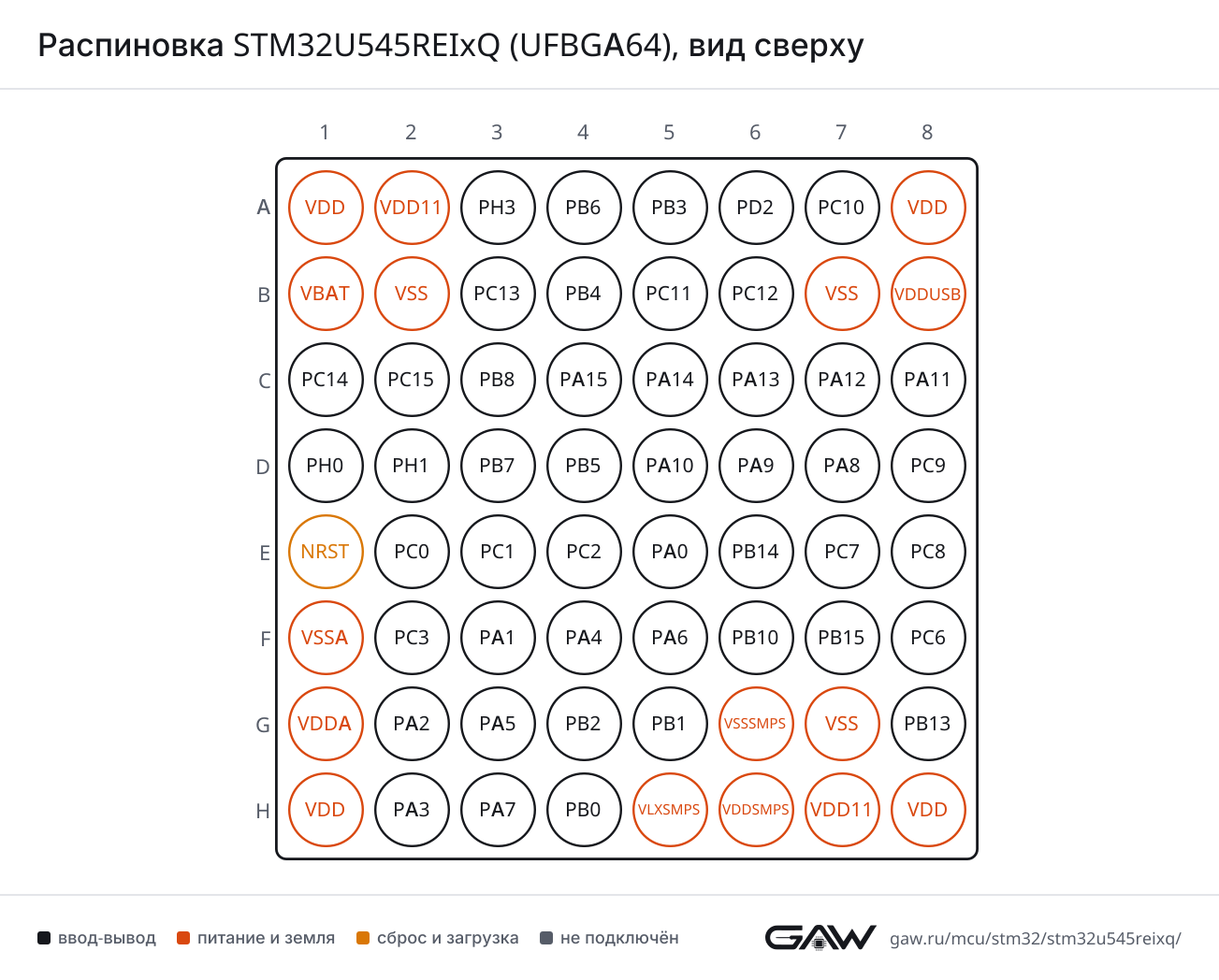

Схема корпуса UFBGA64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (D4, AF7), PA8 (D7, AF7) |
| CTS | PB4 (NJTRST) (B4, AF7), PA11 (C8, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (A5, AF7), PA12 (C7, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (A5, AF7), PA12 (C7, AF7) | |
| RX | PB7 (D3, AF7), PA10 (D5, AF7) | |
| TX | PB6 (A4, AF7), PA9 (D6, AF7) | |
| USART3 | CK | PC12 (B6, AF7), PB0 (H4, AF7) |
| CTS | PA6 (F5, AF7), PB13 (G8, AF7) | |
| DE | PD2 (A6, AF7), PA15 (JTDI) (C4, AF7), PB14 (E6, AF7), PB1 (G5, AF7) | |
| RTS | PD2 (A6, AF7), PA15 (JTDI) (C4, AF7), PB14 (E6, AF7), PB1 (G5, AF7) | |
| RX | PC11 (B5, AF7), PA5 (G3, AF7) | |
| TX | PC10 (A7, AF7), PB10 (F6, AF7), PA7 (H3, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D3, AF8) |
| DE | PA15 (JTDI) (C4, AF8) | |
| RTS | PA15 (JTDI) (C4, AF8) | |
| RX | PC11 (B5, AF8), PA1 (F3, AF8) | |
| TX | PC10 (A7, AF8), PA0 (E5, AF8) | |
| UART5 | CTS | PB5 (D4, AF8) |
| DE | PB4 (NJTRST) (B4, AF8) | |
| RTS | PB4 (NJTRST) (B4, AF8) | |
| RX | PD2 (A6, AF8) | |
| TX | PC12 (B6, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (F5, AF8), PB13 (G8, AF8) |
| DE | PB1 (G5, AF8) | |
| RTS | PB1 (G5, AF8) | |
| RX | PC0 (E2, AF8), PB10 (F6, AF8), PA3 (H2, AF8) | |
| TX | PC1 (E3, AF8), PA2 (G2, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (B4, AF5), PA11 (C8, AF5), PA6 (F5, AF5) |
| MOSI | PA12 (C7, AF5), PB5 (D4, AF5), PA7 (H3, AF5) | |
| NSS | PA15 (JTDI) (C4, AF5), PA4 (F4, AF5), PB0 (H4, AF5) | |
| RDY | PA8 (D7, AF5), PA2 (G2, AF5), PB2 (G4, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (A5, AF5), PA1 (F3, AF5), PA5 (G3, AF5) | |
| SPI2 | MISO | PC2 (E4, AF5), PB14 (E6, AF5) |
| MOSI | PC1 (E3, AF3), PC3 (F2, AF5), PB15 (F7, AF5) | |
| RDY | PC0 (E2, AF5) | |
| SCK | PA9 (D6, AF3), PB10 (F6, AF5), PB13 (G8, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (B4, AF6), PC11 (B5, AF6) |
| MOSI | PC12 (B6, AF6), PB5 (D4, AF6) | |
| NSS | PA15 (JTDI) (C4, AF6), PA4 (F4, AF6) | |
| RDY | PB8 (C3, AF6), PA0 (E5, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (A5, AF6), PC10 (A7, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A4, AF4), PB8 (C3, AF4) |
| SDA | PB3 (JTDO/TRACESWO) (A5, AF4), PB7 (D3, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C5, AF4), PB5 (D4, AF4), PA1 (F3, AF4) | |
| I2C2 | SCL | PB10 (F6, AF4), PB13 (G8, AF4) |
| SDA | PB14 (E6, AF4) | |
| I2C3 | SCL | PC0 (E2, AF4), PA7 (H3, AF4) |
| SDA | PB4 (NJTRST) (B4, AF4), PC1 (E3, AF4) | |
| SMBA | PB2 (G4, AF4) | |
| I2C4 | SCL | PB6 (A4, AF5), PB10 (F6, AF3) |
| SDA | PB7 (D3, AF5) | |
| SMBA | PA14 (JTCK/SWCLK) (C5, AF5) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (C3, AF9), PA11 (C8, AF9) |
| TX | PA12 (C7, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C8) |
| DP | PA12 (C7) | |
| NOE | PA13 (JTMS/SWDIO) (C6, AF10), PC9 (D8, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (C5, AF10), PA8 (D7, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CK | PC12 (B6, AF12) |
| CKIN | PB8 (C3, AF8) | |
| CMD | PD2 (A6, AF12) | |
| D0 | PC8 (E8, AF12) | |
| D0DIR | PC6 (F8, AF8) | |
| D1 | PC9 (D8, AF12) | |
| D2 | PC10 (A7, AF12) | |
| D3 | PC11 (B5, AF12) | |
| D4 | PB8 (C3, AF12) | |
| D5 | PC0 (E2, AF12) | |
| D6 | PC6 (F8, AF12) | |
| D7 | PC7 (E7, AF12) | |
| D123DIR | PC7 (E7, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PB10 (F6, AF10), PA3 (H2, AF10) |
| DQS | PA1 (F3, AF10), PB2 (G4, AF10) | |
| IO0 | PB1 (G5, AF10) | |
| IO1 | PB0 (H4, AF10) | |
| IO2 | PA7 (H3, AF10) | |
| IO3 | PA6 (F5, AF10) | |
| IO4 | PC1 (E3, AF10) | |
| IO5 | PC2 (E4, AF10) | |
| IO6 | PC3 (F2, AF10) | |
| IO7 | PC0 (E2, AF3) | |
| NCLK | PB5 (D4, AF3) | |
| NCS | PC11 (B5, AF5), PA12 (C7, AF6), PA0 (E5, AF10), PA4 (F4, AF3), PA2 (G2, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (C3, AF3), PA3 (H2, AF3) |
| CK2 | PA8 (D7, AF3) | |
| D1 | PA10 (D5, AF3), PC3 (F2, AF3) | |
| FS_A | PA9 (D6, AF13) | |
| FS_B | PB6 (A4, AF13), PA14 (JTCK/SWCLK) (C5, AF13), PA4 (F4, AF13) | |
| MCLK_A | PB8 (C3, AF13), PA3 (H2, AF13) | |
| MCLK_B | PB4 (NJTRST) (B4, AF13) | |
| SCK_A | PA8 (D7, AF13), PB10 (F6, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (A5, AF13) | |
| SD_A | PA10 (D5, AF13), PC1 (E3, AF13), PC3 (F2, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (C6, AF13), PB5 (D4, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B5), PA11 (C8) |
| EXTI15 | PC15-OSC32_OUT (C2), PA15 (JTDI) (C4), PB15 (F7) | |
| IN1 | PC0 (E2) | |
| IN2 | PC1 (E3) | |
| IN3 | PC2 (E4) | |
| IN4 | PC3 (F2) | |
| IN5 | PA0 (E5) | |
| IN6 | PA1 (F3) | |
| IN7 | PA2 (G2) | |
| IN8 | PA3 (H2) | |
| IN9 | PA4 (F4) | |
| IN10 | PA5 (G3) | |
| IN11 | PA6 (F5) | |
| IN12 | PA7 (H3) | |
| IN15 | PB0 (H4) | |
| IN16 | PB1 (G5) | |
| IN17 | PB2 (G4) | |
| ADC4 | EXTI15 | PC15-OSC32_OUT (C2), PA15 (JTDI) (C4), PB15 (F7) |
| IN1 | PC0 (E2) | |
| IN2 | PC1 (E3) | |
| IN3 | PC2 (E4) | |
| IN4 | PC3 (F2) | |
| IN9 | PA4 (F4) | |
| IN10 | PA5 (G3) | |
| IN11 | PA6 (F5) | |
| IN18 | PB0 (H4) | |
| IN19 | PB1 (G5) | |
| IN20 | PA7 (H3) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PA9 (D6), PC9 (D8) |
| OUT1 | PA4 (F4) | |
| OUT2 | PA5 (G3) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (G5) |
| INP | PB6 (A4), PB3 (JTDO/TRACESWO) (A5), PB4 (NJTRST) (B4), PA2 (G2), PB2 (G4) | |
| OUT | PB10 (F6, AF12), PB0 (H4, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (F3) |
| VINP | PA0 (E5) | |
| VOUT | PA3 (H2) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (F5, AF1) |
| BKIN2 | PA11 (C8, AF2) | |
| CH1 | PA8 (D7, AF1) | |
| CH1N | PB13 (G8, AF1), PA7 (H3, AF1) | |
| CH2 | PA9 (D6, AF1) | |
| CH2N | PB14 (E6, AF1), PB0 (H4, AF1) | |
| CH3 | PA10 (D5, AF1) | |
| CH3N | PB15 (F7, AF1), PB1 (G5, AF1) | |
| CH4 | PA11 (C8, AF1) | |
| ETR | PA12 (C7, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (C4, AF1), PA0 (E5, AF1), PA5 (G3, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (A5, AF1), PA1 (F3, AF1) | |
| CH3 | PB10 (F6, AF1), PA2 (G2, AF1) | |
| CH4 | PA3 (H2, AF1) | |
| ETR | PA15 (JTDI) (C4, AF2), PA0 (E5, AF14), PA5 (G3, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (B4, AF2), PA6 (F5, AF2), PC6 (F8, AF2) |
| CH2 | PB5 (D4, AF2), PC7 (E7, AF2), PA7 (H3, AF2) | |
| CH3 | PC8 (E8, AF2), PB0 (H4, AF2) | |
| CH4 | PC9 (D8, AF2), PB1 (G5, AF2) | |
| ETR | PD2 (A6, AF2) | |
| TIM4 | CH1 | PB6 (A4, AF2) |
| CH2 | PB7 (D3, AF2) | |
| CH3 | PB8 (C3, AF2) | |
| TIM5 | CH1 | PA0 (E5, AF2) |
| CH2 | PA1 (F3, AF2) | |
| CH3 | PA2 (G2, AF2) | |
| CH4 | PA3 (H2, AF2) | |
| TIM8 | BKIN | PB7 (D3, AF3), PA6 (F5, AF3) |
| BKIN2 | PB6 (A4, AF3), PC9 (D8, AF1) | |
| CH1 | PC6 (F8, AF3) | |
| CH1N | PA5 (G3, AF3), PA7 (H3, AF3) | |
| CH2 | PC7 (E7, AF3) | |
| CH2N | PB14 (E6, AF3), PB0 (H4, AF3) | |
| CH3 | PC8 (E8, AF3) | |
| CH3N | PB15 (F7, AF3), PB1 (G5, AF3) | |
| CH4 | PC9 (D8, AF3) | |
| CH4N | PB2 (G4, AF3) | |
| ETR | PA0 (E5, AF3) | |
| TIM15 | BKIN | PA9 (D6, AF14) |
| CH1 | PB14 (E6, AF14), PA2 (G2, AF14) | |
| CH1N | PA1 (F3, AF14), PB13 (G8, AF14) | |
| CH2 | PB15 (F7, AF14), PA3 (H2, AF14) | |
| TIM16 | BKIN | PB5 (D4, AF14) |
| CH1 | PB8 (C3, AF14), PA6 (F5, AF14) | |
| CH1N | PB6 (A4, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (B4, AF14), PA10 (D5, AF14) |
| CH1 | PA7 (H3, AF14) | |
| CH1N | PB7 (D3, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB3 (JTDO/TRACESWO) (A5, AF2), PA14 (JTCK/SWCLK) (C5, AF1), PC1 (E3, AF1), PB2 (G4, AF1) |
| CH2 | PB4 (NJTRST) (B4, AF1), PA1 (F3, AF0) | |
| ETR | PB6 (A4, AF1), PC3 (F2, AF1) | |
| IN1 | PB5 (D4, AF1), PC0 (E2, AF1) | |
| IN2 | PB7 (D3, AF1), PC2 (E4, AF1) | |
| LPTIM2 | CH1 | PA8 (D7, AF14), PA4 (F4, AF14) |
| CH2 | PC7 (E7, AF14), PA7 (H3, AF13) | |
| ETR | PC3 (F2, AF14), PA5 (G3, AF14) | |
| IN1 | PC0 (E2, AF14), PB1 (G5, AF14) | |
| IN2 | PA10 (D5, AF2), PB15 (F7, AF2) | |
| LPTIM3 | CH1 | PC8 (E8, AF14), PC3 (F2, AF2), PB10 (F6, AF2), PB0 (H4, AF4) |
| CH2 | PC9 (D8, AF14), PB1 (G5, AF4) | |
| ETR | PC10 (A7, AF2), PB14 (E6, AF2) | |
| IN1 | PC11 (B5, AF2), PB13 (G8, AF2) | |
| LPTIM4 | ETR | PD2 (A6, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (B3) |
| OUT2 | PB2 (G4) | |
| REFIN | PB15 (F7, AF0) | |
| TS | PC13 (B3) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO2 | PB13 (G8, AF9) |
| G1_IO3 | PB14 (E6, AF9) | |
| G2_IO1 | PB4 (NJTRST) (B4, AF9) | |
| G2_IO2 | PB5 (D4, AF9) | |
| G2_IO3 | PB6 (A4, AF9) | |
| G2_IO4 | PB7 (D3, AF9) | |
| G3_IO2 | PC10 (A7, AF9) | |
| G3_IO3 | PC11 (B5, AF9) | |
| G3_IO4 | PC12 (B6, AF9) | |
| G4_IO1 | PC6 (F8, AF9) | |
| G4_IO2 | PC7 (E7, AF9) | |
| G4_IO3 | PC8 (E8, AF9) | |
| G4_IO4 | PC9 (D8, AF9) | |
| SYNC | PD2 (A6, AF9), PB10 (F6, AF9) |
MDF — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| MDF1 | CCK0 | PB8 (C3, AF5) |
| CCK1 | PC2 (E4, AF6) | |
| CKI0 | PB2 (G4, AF6) | |
| CKI1 | PB13 (G8, AF6) | |
| SDI0 | PB1 (G5, AF6) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (A5, AF3) |
| CCK1 | PC10 (A7, AF3) | |
| SDI0 | PB4 (NJTRST) (B4, AF3), PC11 (B5, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C5, AF0) |
| JTDI | PA15 (JTDI) (C4, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (A5, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C6, AF0) | |
| NJTRST | PB4 (NJTRST) (B4, AF0) | |
| TRACECLK | PA8 (D7, AF12) | |
| TRACED0 | PC9 (D8, AF0), PC1 (E3, AF0) | |
| TRACED1 | PC10 (A7, AF0) | |
| TRACED2 | PD2 (A6, AF0) | |
| TRACED3 | PC12 (B6, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G2) |
| MCO | PA8 (D7, AF0) | |
| OSC_IN | PH0-OSC_IN (D1) | |
| OSC_OUT | PH1-OSC_OUT (D2) | |
| OSC32_IN | PC14-OSC32_IN (C1) | |
| OSC32_OUT | PC15-OSC32_OUT (C2) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (F8, AF0), PA5 (G3, AF0) |
| PWR_WKUP1 | PA0 (E5), PB2 (G4) | |
| PWR_WKUP2 | PC13 (B3), PA4 (F4) | |
| PWR_WKUP3 | PB6 (A4), PA1 (F3) | |
| PWR_WKUP4 | PB7 (D3), PA2 (G2), PB1 (G5) | |
| PWR_WKUP5 | PB8 (C3), PA3 (H2) | |
| PWR_WKUP6 | PB5 (D4), PA5 (G3) | |
| PWR_WKUP7 | PA6 (F5), PB15 (F7) | |
| PWR_WKUP8 | PB10 (F6), PA7 (H3) | |
| TAMP_IN1 | PC13 (B3) | |
| TAMP_IN2 | PA0 (E5) | |
| TAMP_IN5 | PA1 (F3) | |
| TAMP_OUT1 | PA0 (E5) | |
| TAMP_OUT2 | PC13 (B3) | |
| TAMP_OUT4 | PA1 (F3) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).
Таблица выводов
Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A2 | VDD11 | питание | — |
| A3 | PH3-BOOT0 | ввод-вывод | — |
| A4 | PB6 | ввод-вывод | COMP1_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| A5 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A6 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A7 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| A8 | VDD | питание | — |
| B1 | VBAT | питание | — |
| B2 | VSS | питание | — |
| B3 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| B4 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP1_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| B5 | PC11 | ввод-вывод | ADC1_EXTI11, ADF1_SDI0 (AF3), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| B6 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| B7 | VSS | питание | — |
| B8 | VDDUSB | питание | — |
| C1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| C2 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT |
| C3 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C4 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| C5 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| C6 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| C7 | PA12 | ввод-вывод | FDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| C8 | PA11 | ввод-вывод | ADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM |
| D1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| D2 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| D3 | PB7 | ввод-вывод | I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| D4 | PB5 | ввод-вывод | I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| D5 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| D6 | PA9 | ввод-вывод | DAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D7 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10) |
| D8 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| E1 | NRST | сброс | — |
| E2 | PC0 | ввод-вывод | ADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| E3 | PC1 | ввод-вывод | ADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| E4 | PC2 | ввод-вывод | ADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| E5 | PA0 | ввод-вывод | ADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8) |
| E6 | PB14 | ввод-вывод | I2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| E7 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E8 | PC8 | ввод-вывод | LPTIM3_CH1 (AF14), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| F1 | VSSA | питание | — |
| F2 | PC3 | ввод-вывод | ADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| F3 | PA1 | ввод-вывод | ADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8) |
| F4 | PA4 | ввод-вывод | ADC1_IN9, ADC4_IN9, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6) |
| F5 | PA6 | ввод-вывод | ADC1_IN11, ADC4_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7) |
| F6 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| F7 | PB15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| F8 | PC6 | ввод-вывод | PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| G1 | VDDA | питание | — |
| G2 | PA2 | ввод-вывод | ADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2) |
| G3 | PA5 | ввод-вывод | ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| G4 | PB2 | ввод-вывод | ADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3) |
| G5 | PB1 | ввод-вывод | ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| G6 | VSSSMPS | питание | — |
| G7 | VSS | питание | — |
| G8 | PB13 | ввод-вывод | I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| H1 | VDD | питание | — |
| H2 | PA3 | ввод-вывод | ADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2) |
| H3 | PA7 | ввод-вывод | ADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| H4 | PB0 | ввод-вывод | ADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| H5 | VLXSMPS | питание | — |
| H6 | VDDSMPS | питание | — |
| H7 | VDD11 | питание | — |
| H8 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B1 | резервное питание: часы реального времени и резервные регистры |
| VDD | A1, A8, H1, H8 | питание цифровой части и линий ввода-вывода |
| VDD11 | A2, H7 | — |
| VDDA | G1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDSMPS | H6 | — |
| VDDUSB | B8 | питание приёмопередатчика USB |
| VLXSMPS | H5 | — |
| VSS | B2, B7, G7 | общий провод (земля) |
| VSSA | F1 | общий провод аналоговой части |
| VSSSMPS | G6 | — |
| NRST | E1 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U545REIxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U545RE | STM32U545REIxQ | 512 КБ | 274 КБ |
Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U535RBIxQ | STM32U5x5 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 512 и 128 КБ |
| STM32U535RCIxQ | STM32U5x5 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 512 и 256 КБ |
| STM32U535REIxQ | STM32U5x5 | 64 из 64 | выводы совпадают полностьютолько у этого: AES, PKA |
| STM32U375REIxQ | STM32U3x5 | 63 из 64 | E1: NRST → NRST (NRST)только у этого: ADC4, AES, CORDIC, FMAC, I2C4, MDF1, PKA, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; ОЗУ 274 и 256 КБ |
| STM32U375RGIxQ | STM32U3x5 | 63 из 64 | E1: NRST → NRST (NRST)только у этого: ADC4, AES, CORDIC, FMAC, I2C4, MDF1, PKA, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; флеш-память до 512 и 1024 КБ; ОЗУ 274 и 256 КБ |
| STM32U385RGIxQ | STM32U3x5 | 63 из 64 | E1: NRST → NRST (NRST)только у этого: ADC4, CORDIC, FMAC, I2C4, MDF1, TIM5, TIM8, USB_DRD_FS; только у него: ADC2, COMP2, I3C1, I3C2, OPAMP2, USB; флеш-память до 512 и 1024 КБ; ОЗУ 274 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32U545REIxQ?
В корпусе UFBGA64 сигнал USART1_TX выведен на PB6 (шарик A4, AF7) или PA9 (шарик D6, AF7), USART1_RX — на PB7 (шарик D3, AF7) или PA10 (шарик D5, AF7).
Где у STM32U545REIxQ выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C6, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C5, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U545REIxQ?
I2C1_SCL — PB6 (шарик A4, AF4) или PB8 (шарик C3, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик A5, AF4) или PB7 (шарик D3, AF4).
Сколько выводов ввода-вывода у STM32U545REIxQ в корпусе UFBGA64?
47 из 64. Ещё 16 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U5Cortex-M33 до 160 МГц с TrustZone и SMPS: от U535 до U5G9 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
