STM32U3B5JG в корпусе WLCSP72: распиновка

STM32U3B5JG — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус WLCSP72 — 72 шарика, из них 55 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
640 КБ
Корпус
WLCSP72, 72 шарика
Линий ввода-вывода
55

Схема корпуса WLCSP72

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U3B5JG в корпусе WLCSP72, вид сверхуABCDEFGHJ12345678910111213141516VDD — шарик A1VDDVDDUSB — шарик A3VDDUSBPC12 — шарик A5: DEBUG_TRACED3, HSP1_SNP3, OCTOSPI1_IO1, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PD2 — шарик A7: DEBUG_TRACED2, HSP1_SNP0, LPTIM4_ETR, OCTOSPI1_IO2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PB3 (JTDO/TRACESWO) — шарик A9: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB7 — шарик A11: COMP2_INM, I2C1_SDA, I2C4_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7VSS — шарик A13VSSVDD — шарик A15VDDVSS — шарик B2VSSPC10 — шарик B4: ADF1_CCK1, DEBUG_TRACED1, HSP1_SNP5, LPTIM3_ETR, OCTOSPI1_IO0, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PC11 — шарик B6: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, HSP1_SNP4, LPTIM3_IN1, OCTOSPI1_NCS, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RXPC11PB4 (NJTRST) — шарик B8: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSSPB4PB8 — шарик B10: FDCAN1_RX, I2C1_SCL, I3C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PB9 — шарик B12: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I3C1_SDA, I3C2_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9PC13 — шарик B14: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13VBAT — шарик B16VBATPA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, SPI4_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PA12 — шарик C3: FDCAN1_TX, SPI1_MOSI, SPI4_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA13 (JTMS/SWDIO) — шарик C5: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA14 (JTCK/SWCLK) — шарик C7: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PB5 — шарик C9: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PH3-BOOT0 — шарик C11: I3C1_SDA, I3C2_SDA, TIM4_CH4PH3PC15-OSC32_OUT — шарик C13: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C15: RCC_OSC32_INPC14PA8 — шарик D2: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, SPI4_SCK, TIM1_CH1, USART1_CKPA8PA9 — шарик D4: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, SPI4_NSS, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA10 — шарик D6: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, SPI4_RDY, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA15 (JTDI) — шарик D8: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTSPA15PB6 — шарик D10: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2C4_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PC1 — шарик D12: ADC1_IN2, DEBUG_TRACED0, I2C3_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PH1-OSC_OUT — шарик D14: RCC_OSC_OUTPH1PH0-OSC_IN — шарик D16: RCC_OSC_INPH0PC7 — шарик E1: LPTIM2_CH2, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC6 — шарик E3: OCTOSPI1_IO3, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PC8 — шарик E5: LPTIM3_CH1, PWR_CSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC9 — шарик E7: DAC1_EXTI9, DEBUG_TRACED0, LPTIM3_CH2, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4PC9PA1 — шарик E9: ADC1_IN4, HSP1_SNP1, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM12_CH2, TIM15_CH1N, TIM2_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PC2 — шарик E11: ADC2_IN1, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISOPC2PC3 — шарик E13: ADC2_IN2, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PC0 — шарик E15: ADC1_IN1, I2C3_SCL, I3C2_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDYPC0PB13 — шарик F2: FDCAN2_TX, I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSSPB13PB14 — шарик F4: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PE14 — шарик F6: OCTOSPI1_IO2, SPI1_MISO, SPI4_MOSI, TIM1_BKIN2, TIM1_CH4PE14PE13 — шарик F8: OCTOSPI1_IO1, SPI1_SCK, SPI4_MISO, TIM1_CH3, TSC_G5_IO4PE13PA7 — шарик F10: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TXPA7PA4 — шарик F12: ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4PA0 — шарик F14: ADC1_IN3, AUDIOCLK, HSP1_SNP0, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM12_CH1, TIM2_CH1, TIM2_ETR, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0NRST — шарик F16NRSTPB15 — шарик G1: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO4PB15PB10 — шарик G3: COMP1_OUT, I2C2_SCL, I2C4_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB11 — шарик G5: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, SPI2_RDY, TIM2_CH4, USART3_RXPB11PE10 — шарик G7: ADF1_SDI0, OCTOSPI1_CLK, SAI1_MCLK_B, SPI4_RDY, TIM1_CH2N, TSC_G5_IO1PE10PB0 — шарик G9: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA5 — шарик G11: ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RXPA5PA2 — шарик G13: ADC1_IN5, COMP1_INP, HSP1_SNP2, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, USART2_TXPA2VSSA — шарик G15VSSAVDD — шарик H2VDDVSS — шарик H4VSSVSSSMPS — шарик H6VSSSMPSPE11 — шарик H8: ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS, SPI1_RDY, SPI4_NSS, TIM1_CH2, TSC_G5_IO2PE11PB2 — шарик H10: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4NPB2PA6 — шарик H12: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSSPA6PA3 — шарик H14: ADC1_IN6, COMP1_INP, HSP1_SNP3, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RXPA3VDDA — шарик H16VDDAPB12 — шарик J1: FDCAN2_RX, I2C2_SMBA, I3C1_SDA, I3C2_SDA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12VDD11 — шарик J3VDD11VDDSMPS — шарик J5VDDSMPSVLXSMPS — шарик J7VLXSMPSPE12 — шарик J9: OCTOSPI1_IO0, SPI1_NSS, SPI4_SCK, TIM1_CH3N, TSC_G5_IO3PE12PB1 — шарик J11: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1VDD — шарик J13VDDVSS — шарик J15VSSWLCSP72, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

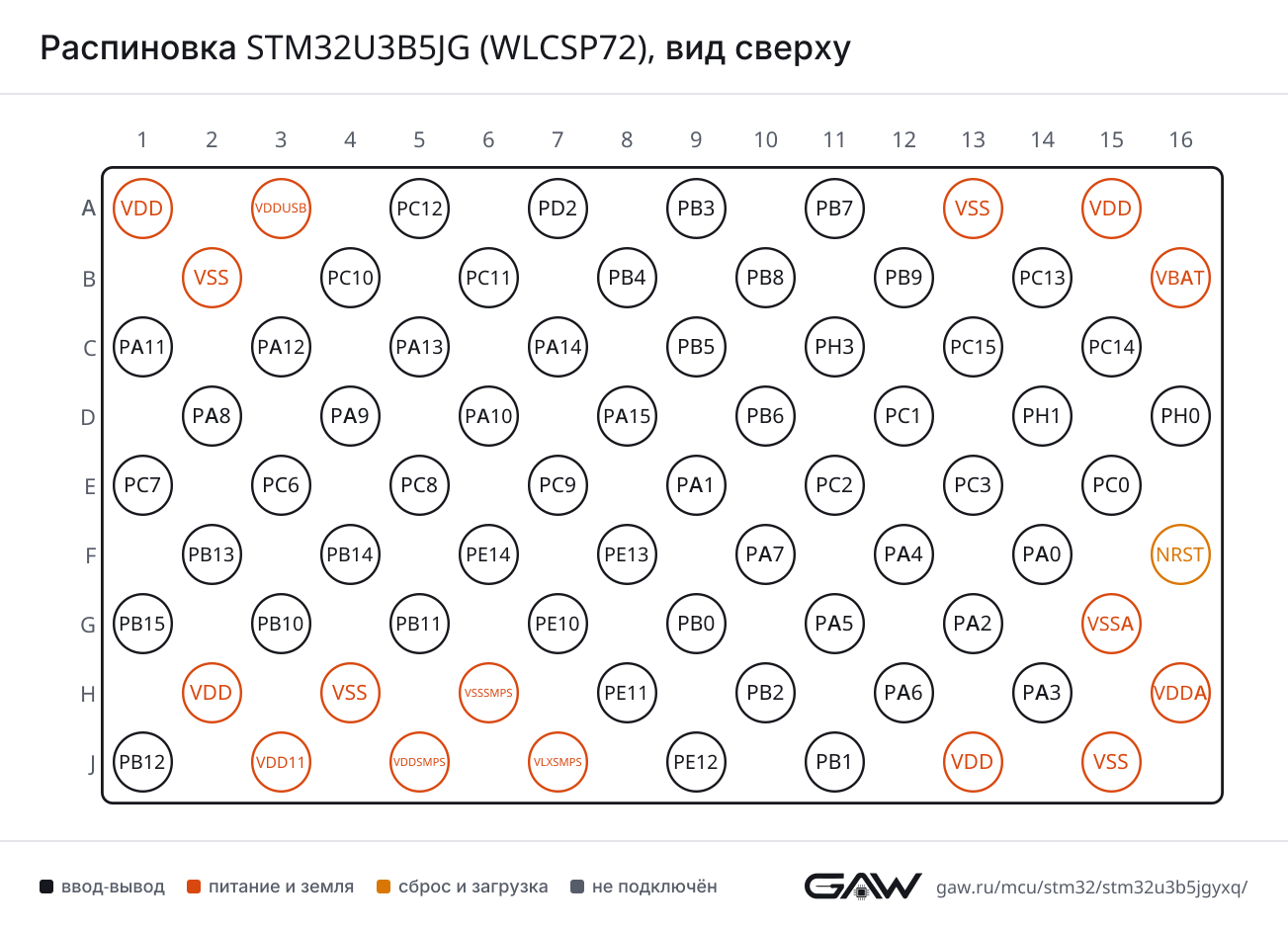

Распиновка STM32U3B5JG (WLCSP72), вид сверхуРаспиновка WLCSP72 картинкой
PNG, 1303 × 942 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C9, AF7), PA8 (D2, AF7)
CTSPB4 (NJTRST) (B8, AF7), PA11 (C1, AF7)
DEPB3 (JTDO/TRACESWO) (A9, AF7), PA12 (C3, AF7)
NSSPB4 (NJTRST) (B8, AF7), PA11 (C1, AF7)
RTSPB3 (JTDO/TRACESWO) (A9, AF7), PA12 (C3, AF7)
RXPB7 (A11, AF7), PA10 (D6, AF7)
TXPA9 (D4, AF7), PB6 (D10, AF7)
USART2CKPA4 (F12, AF7)
CTSPA0 (F14, AF7)
DEPA1 (E9, AF7)
NSSPA0 (F14, AF7)
RTSPA1 (E9, AF7)
RXPA15 (JTDI) (D8, AF4), PA3 (H14, AF7)
TXPA2 (G13, AF7)
USART3CKPC12 (A5, AF7), PB0 (G9, AF7), PB12 (J1, AF7)
CTSPB13 (F2, AF7), PA6 (H12, AF7)
DEPD2 (A7, AF7), PA15 (JTDI) (D8, AF7), PB14 (F4, AF7), PB1 (J11, AF7)
NSSPB13 (F2, AF7), PA6 (H12, AF7)
RTSPD2 (A7, AF7), PA15 (JTDI) (D8, AF7), PB14 (F4, AF7), PB1 (J11, AF7)
RXPC11 (B6, AF7), PB11 (G5, AF7), PA5 (G11, AF7)
TXPC10 (B4, AF7), PA7 (F10, AF7), PB10 (G3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (A11, AF8)
DEPA15 (JTDI) (D8, AF8)
RTSPA15 (JTDI) (D8, AF8)
RXPC11 (B6, AF8), PA1 (E9, AF8)
TXPC10 (B4, AF8), PA0 (F14, AF8)
UART5CTSPB5 (C9, AF8)
DEPB4 (NJTRST) (B8, AF8)
RTSPB4 (NJTRST) (B8, AF8)
RXPD2 (A7, AF8)
TXPC12 (A5, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (F2, AF8), PA6 (H12, AF8)
DEPB12 (J1, AF8), PB1 (J11, AF8)
RTSPB12 (J1, AF8), PB1 (J11, AF8)
RXPA10 (D6, AF8), PC0 (E15, AF8), PB10 (G3, AF8), PA3 (H14, AF8)
TXPA9 (D4, AF8), PC1 (D12, AF8), PB11 (G5, AF8), PA2 (G13, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (B8, AF5), PA11 (C1, AF5), PE14 (F6, AF5), PA6 (H12, AF5)
MOSIPA12 (C3, AF5), PB5 (C9, AF5), PA7 (F10, AF5)
NSSPA15 (JTDI) (D8, AF5), PA4 (F12, AF5), PB0 (G9, AF5), PE12 (J9, AF5)
RDYPA8 (D2, AF5), PA2 (G13, AF5), PE11 (H8, AF5), PB2 (H10, AF5)
SCKPB3 (JTDO/TRACESWO) (A9, AF5), PA1 (E9, AF5), PE13 (F8, AF5), PA5 (G11, AF5)
SPI2MISOPC2 (E11, AF5), PB14 (F4, AF5)
MOSIPC1 (D12, AF3), PC3 (E13, AF5), PB15 (G1, AF5)
NSSPB9 (B12, AF5), PB12 (J1, AF5)
RDYPC0 (E15, AF5), PB11 (G5, AF5)
SCKPA9 (D4, AF3), PB13 (F2, AF5), PB10 (G3, AF5)
SPI3MISOPC11 (B6, AF6), PB4 (NJTRST) (B8, AF6)
MOSIPC12 (A5, AF6), PB5 (C9, AF6)
NSSPA15 (JTDI) (D8, AF6), PA4 (F12, AF6)
RDYPB8 (B10, AF6), PA0 (F14, AF6)
SCKPB3 (JTDO/TRACESWO) (A9, AF6), PC10 (B4, AF6)
SPI4MISOPA11 (C1, AF6), PE13 (F8, AF6)
MOSIPA12 (C3, AF6), PE14 (F6, AF6)
NSSPA9 (D4, AF6), PE11 (H8, AF6)
RDYPA10 (D6, AF6), PE10 (G7, AF6)
SCKPA8 (D2, AF6), PE12 (J9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B10, AF4), PB6 (D10, AF4)
SDAPB3 (JTDO/TRACESWO) (A9, AF4), PB7 (A11, AF4), PB9 (B12, AF4)
SMBAPA14 (JTCK/SWCLK) (C7, AF4), PB5 (C9, AF4), PA1 (E9, AF4)
I2C2SCLPB13 (F2, AF4), PB10 (G3, AF4), PB2 (H10, AF3)
SDAPB14 (F4, AF4), PB11 (G5, AF4), PA6 (H12, AF4)
SMBAPA14 (JTCK/SWCLK) (C7, AF3), PA1 (E9, AF3), PB12 (J1, AF4)
I2C3SCLPC0 (E15, AF4), PA7 (F10, AF4)
SDAPB4 (NJTRST) (B8, AF4), PC1 (D12, AF4)
SMBAPA14 (JTCK/SWCLK) (C7, AF5), PB2 (H10, AF4)
I2C4SCLPB6 (D10, AF12), PB10 (G3, AF11)
SDAPB7 (A11, AF12), PB11 (G5, AF11)
SMBAPA14 (JTCK/SWCLK) (C7, AF11)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (B10, AF7), PB6 (D10, AF5), PB13 (F2, AF3), PA7 (F10, AF6), PB10 (G3, AF6), PB2 (H10, AF6)
SDAPB7 (A11, AF5), PB9 (B12, AF7), PH3-BOOT0 (C11, AF3), PC1 (D12, AF5), PA1 (E9, AF6), PA6 (H12, AF6), PB12 (J1, AF3)
I3C2SCLPB8 (B10, AF5), PB6 (D10, AF6), PC0 (E15, AF6), PB13 (F2, AF6), PB10 (G3, AF3)
SDAPB7 (A11, AF6), PB9 (B12, AF6), PH3-BOOT0 (C11, AF6), PC1 (D12, AF6), PB14 (F4, AF6), PA6 (H12, AF3), PB12 (J1, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B10, AF9), PA11 (C1, AF9)
TXPB9 (B12, AF9), PA12 (C3, AF9)
FDCAN2RXPB5 (C9, AF11), PB12 (J1, AF11)
TXPB6 (D10, AF11), PB13 (F2, AF11)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (C3)
NOEPA13 (JTMS/SWDIO) (C5, AF10)
SOFPA14 (JTCK/SWCLK) (C7, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (B12, AF8)
CKPC12 (A5, AF12)
CKINPB8 (B10, AF8)
CMDPD2 (A7, AF12)
D0PC8 (E5, AF12)
D0DIRPC6 (E3, AF8)
D1PC9 (E7, AF12)
D2PC10 (B4, AF12)
D3PC11 (B6, AF12)
D4PB8 (B10, AF12)
D5PB9 (B12, AF12), PC0 (E15, AF12)
D6PC6 (E3, AF12)
D7PC7 (E1, AF12)
D123DIRPC7 (E1, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPB10 (G3, AF10), PE10 (G7, AF10), PA3 (H14, AF10)
DQSPA1 (E9, AF10), PB2 (H10, AF10)
IO0PC10 (B4, AF10), PE12 (J9, AF10), PB1 (J11, AF10)
IO1PC12 (A5, AF10), PE13 (F8, AF10), PB0 (G9, AF10)
IO2PD2 (A7, AF10), PE14 (F6, AF10), PA7 (F10, AF10)
IO3PC6 (E3, AF10), PA6 (H12, AF10)
IO4PB4 (NJTRST) (B8, AF10), PC1 (D12, AF10)
IO5PB6 (D10, AF10), PC2 (E11, AF10)
IO6PB7 (A11, AF10), PC3 (E13, AF10)
IO7PC0 (E15, AF3)
NCLKPB5 (C9, AF3), PB12 (J1, AF10)
NCSPC11 (B6, AF5), PA4 (F12, AF3), PB11 (G5, AF10), PA2 (G13, AF10), PE11 (H8, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (B10, AF3), PA3 (H14, AF3)
CK2PA8 (D2, AF3)
D1PA10 (D6, AF3), PC3 (E13, AF3)
D2PB9 (B12, AF3), PA15 (JTDI) (D8, AF3)
D3PB15 (G1, AF3)
FS_APB9 (B12, AF13), PA9 (D4, AF13)
FS_BPA14 (JTCK/SWCLK) (C7, AF13), PB6 (D10, AF13), PA4 (F12, AF13)
MCLK_APB8 (B10, AF13), PA3 (H14, AF13)
MCLK_BPB4 (NJTRST) (B8, AF13), PE10 (G7, AF13)
SCK_APA8 (D2, AF13), PB10 (G3, AF13)
SCK_BPB3 (JTDO/TRACESWO) (A9, AF13)
SD_APA10 (D6, AF13), PC1 (D12, AF13), PC3 (E13, AF13)
SD_BPA13 (JTMS/SWDIO) (C5, AF13), PB5 (C9, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B6), PA11 (C1), PB11 (G5), PE11 (H8)
EXTI15PC15-OSC32_OUT (C13), PA15 (JTDI) (D8), PB15 (G1)
IN1PC0 (E15)
IN2PC1 (D12)
IN3PA0 (F14)
IN4PA1 (E9)
IN5PA2 (G13)
IN6PA3 (H14)
IN7PA4 (F12)
IN8PA5 (G11)
IN9PA6 (H12)
IN10PA7 (F10)
IN13PB0 (G9)
IN14PB1 (J11)
IN15PB2 (H10)
ADC2EXTI11PC11 (B6), PA11 (C1), PB11 (G5), PE11 (H8)
EXTI15PC15-OSC32_OUT (C13), PA15 (JTDI) (D8), PB15 (G1)
IN1PC2 (E11)
IN2PC3 (E13)
IN3PA4 (F12)
IN4PA5 (G11)
IN5PA6 (H12)
IN6PA7 (F10)
IN9PB0 (G9)
IN10PB1 (J11)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (B12), PA9 (D4), PC9 (E7)
OUT1PA4 (F12)
OUT2PA5 (G11)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (J11)
INPPA2 (G13), PB2 (H10), PA3 (H14)
OUTPB10 (G3, AF12), PB0 (G9, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (A9), PB7 (A11)
INPPB4 (NJTRST) (B8), PB6 (D10)
OUTPB5 (C9, AF12), PB11 (G5, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (E9)
VINPPA0 (F14)
VOUTPA3 (H14)
OPAMP2VINMPA7 (F10)
VINPPA6 (H12)
VOUTPB0 (G9)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (H12, AF1), PB12 (J1, AF1)
BKIN2PA11 (C1, AF2), PE14 (F6, AF2)
CH1PA8 (D2, AF1)
CH1NPB13 (F2, AF1), PA7 (F10, AF1)
CH2PA9 (D4, AF1), PE11 (H8, AF1)
CH2NPB14 (F4, AF1), PE10 (G7, AF1), PB0 (G9, AF1)
CH3PA10 (D6, AF1), PE13 (F8, AF1)
CH3NPB15 (G1, AF1), PE12 (J9, AF1), PB1 (J11, AF1)
CH4PA11 (C1, AF1), PE14 (F6, AF1)
ETRPA12 (C3, AF1)
TIM2CH1PA15 (JTDI) (D8, AF1), PA0 (F14, AF1), PA5 (G11, AF1)
CH2PB3 (JTDO/TRACESWO) (A9, AF1), PA1 (E9, AF1)
CH3PB10 (G3, AF1), PA2 (G13, AF1)
CH4PB11 (G5, AF1), PA3 (H14, AF1)
ETRPA15 (JTDI) (D8, AF2), PA0 (F14, AF14), PA5 (G11, AF2)
TIM3CH1PB4 (NJTRST) (B8, AF2), PC6 (E3, AF2), PA6 (H12, AF2)
CH2PB5 (C9, AF2), PC7 (E1, AF2), PA7 (F10, AF2)
CH3PC8 (E5, AF2), PB0 (G9, AF2)
CH4PC9 (E7, AF2), PB1 (J11, AF2)
ETRPD2 (A7, AF2)
TIM4CH1PB6 (D10, AF2)
CH2PB7 (A11, AF2)
CH3PB8 (B10, AF2)
CH4PB9 (B12, AF2), PH3-BOOT0 (C11, AF2)
ETRPA12 (C3, AF2)
TIM8BKINPB7 (A11, AF3), PA6 (H12, AF13)
BKIN2PB6 (D10, AF3), PC9 (E7, AF1)
CH1PC6 (E3, AF3)
CH1NPA7 (F10, AF3), PA5 (G11, AF3)
CH2PC7 (E1, AF3)
CH2NPB14 (F4, AF3), PB0 (G9, AF3)
CH3PC8 (E5, AF3)
CH3NPB15 (G1, AF13), PB1 (J11, AF3)
CH4PC9 (E7, AF3)
CH4NPB2 (H10, AF13)
ETRPA0 (F14, AF3)
TIM12CH1PA0 (F14, AF2)
CH2PA1 (E9, AF2)
TIM15BKINPA9 (D4, AF14), PB12 (J1, AF14)
CH1PB14 (F4, AF14), PA2 (G13, AF14)
CH1NPA1 (E9, AF14), PB13 (F2, AF14)
CH2PB15 (G1, AF14), PA3 (H14, AF14)
TIM16BKINPB5 (C9, AF14)
CH1PB8 (B10, AF14), PA6 (H12, AF14)
CH1NPB6 (D10, AF14)
TIM17BKINPB4 (NJTRST) (B8, AF14), PA10 (D6, AF14)
CH1PB9 (B12, AF14), PA7 (F10, AF14)
CH1NPB7 (A11, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB3 (JTDO/TRACESWO) (A9, AF2), PA14 (JTCK/SWCLK) (C7, AF1), PC1 (D12, AF1), PB2 (H10, AF1)
CH2PB4 (NJTRST) (B8, AF1), PA1 (E9, AF0)
ETRPB6 (D10, AF1), PC3 (E13, AF1)
IN1PB5 (C9, AF1), PC0 (E15, AF1)
IN2PB7 (A11, AF1), PC2 (E11, AF1)
LPTIM2CH1PA8 (D2, AF14), PA4 (F12, AF14)
CH2PC7 (E1, AF14), PA7 (F10, AF13)
ETRPC3 (E13, AF14), PA5 (G11, AF14)
IN1PC0 (E15, AF14), PB1 (J11, AF14)
IN2PA10 (D6, AF2), PB15 (G1, AF2)
LPTIM3CH1PC8 (E5, AF14), PC3 (E13, AF2), PB10 (G3, AF2), PB0 (G9, AF4)
CH2PC9 (E7, AF14), PB1 (J11, AF4)
ETRPC10 (B4, AF2), PB14 (F4, AF2)
IN1PC11 (B6, AF2), PB13 (F2, AF2)
LPTIM4ETRPD2 (A7, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (B14)
OUT2PB2 (H10)
REFINPB15 (G1, AF0)
TSPC13 (B14)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (J1, AF9)
G1_IO2PB13 (F2, AF9)
G1_IO3PB14 (F4, AF9)
G1_IO4PB15 (G1, AF9)
G2_IO1PB4 (NJTRST) (B8, AF9)
G2_IO2PB5 (C9, AF9)
G2_IO3PB6 (D10, AF9)
G2_IO4PB7 (A11, AF9)
G3_IO1PA15 (JTDI) (D8, AF9)
G3_IO2PC10 (B4, AF9)
G3_IO3PC11 (B6, AF9)
G3_IO4PC12 (A5, AF9)
G4_IO1PC6 (E3, AF9)
G4_IO2PC7 (E1, AF9)
G4_IO3PC8 (E5, AF9)
G4_IO4PC9 (E7, AF9)
G5_IO1PE10 (G7, AF9)
G5_IO2PE11 (H8, AF9)
G5_IO3PE12 (J9, AF9)
G5_IO4PE13 (F8, AF9)
SYNCPD2 (A7, AF9), PB10 (G3, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (A9, AF3)
CCK1PC10 (B4, AF3)
SDI0PC11 (B6, AF3), PB4 (NJTRST) (B8, AF3), PE10 (G7, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C7, AF0)
JTDIPA15 (JTDI) (D8, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (A9, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (C5, AF0)
NJTRSTPB4 (NJTRST) (B8, AF0)
TRACECLKPA8 (D2, AF12)
TRACED0PC1 (D12, AF0), PC9 (E7, AF0)
TRACED1PC10 (B4, AF0)
TRACED2PD2 (A7, AF0)
TRACED3PC12 (A5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G13)
MCOPA8 (D2, AF0), PA9 (D4, AF0)
MCO2PA8 (D2, AF11), PA10 (D6, AF11)
OSC_INPH0-OSC_IN (D16)
OSC_OUTPH1-OSC_OUT (D14)
OSC32_INPC14-OSC32_IN (C15)
OSC32_OUTPC15-OSC32_OUT (C13)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (E3, AF0), PA5 (G11, AF0)
PWR_CSTOPPC8 (E5, AF0), PA7 (F10, AF0)
PWR_WKUP1PA0 (F14), PB2 (H10)
PWR_WKUP2PC13 (B14), PA4 (F12)
PWR_WKUP3PB6 (D10), PA1 (E9)
PWR_WKUP4PB7 (A11), PA2 (G13), PB1 (J11)
PWR_WKUP5PB8 (B10), PA3 (H14)
PWR_WKUP6PB5 (C9), PA5 (G11)
PWR_WKUP7PB15 (G1), PA6 (H12)
PWR_WKUP8PA7 (F10), PB10 (G3)
TAMP_IN1PC13 (B14)
TAMP_IN2PA0 (F14)
TAMP_IN5PA1 (E9)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 72 шарика корпуса WLCSP72 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A3VDDUSBпитание—
A5PC12ввод-выводDEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
A7PD2ввод-выводDEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A9PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A11PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
A13VSSпитание—
A15VDDпитание—
B2VSSпитание—
B4PC10ввод-выводADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
B6PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
B8PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
B10PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
B12PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
B14PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
B16VBATпитание—
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
C3PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C5PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
C7PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
C9PB5ввод-выводCOMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
C11PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
C13PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C15PC14-OSC32_INввод-выводRCC_OSC32_IN
D2PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7)
D4PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
D6PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
D8PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
D10PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
D12PC1ввод-выводADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
D14PH1-OSC_OUTввод-выводRCC_OSC_OUT
D16PH0-OSC_INввод-выводRCC_OSC_IN
E1PC7ввод-выводLPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
E3PC6ввод-выводOCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
E5PC8ввод-выводLPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
E7PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9)
E9PA1ввод-выводADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
E11PC2ввод-выводADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
E13PC3ввод-выводADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
E15PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
F2PB13ввод-выводFDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
F4PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
F6PE14ввод-выводOCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
F8PE13ввод-выводOCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
F10PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
F12PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
F14PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
F16NRSTсброс—
G1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9)
G3PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
G5PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
G7PE10ввод-выводADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
G9PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
G11PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
G13PA2ввод-выводADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
G15VSSAпитание—
H2VDDпитание—
H4VSSпитание—
H6VSSSMPSпитание—
H8PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
H10PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13)
H12PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
H14PA3ввод-выводADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
H16VDDAпитание—
J1PB12ввод-выводFDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
J3VDD11питание—
J5VDDSMPSпитание—
J7VLXSMPSпитание—
J9PE12ввод-выводOCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
J11PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
J13VDDпитание—
J15VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB16резервное питание: часы реального времени и резервные регистры
VDDA1, A15, H2, J13питание цифровой части и линий ввода-вывода
VDD11J3—
VDDAH16питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSJ5—
VDDUSBA3питание приёмопередатчика USB
VLXSMPSJ7—
VSSA13, B2, H4, J15общий провод (земля)
VSSAG15общий провод аналоговой части
VSSSMPSH6—
NRSTF16сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U3B5JGYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U3B5JGSTM32U3B5JGYxQ1 МБ640 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP72, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U3B5JISTM32U3x572 из 72выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ
STM32U3C5JISTM32U3x572 из 72выводы совпадают полностьютолько у него: AES; флеш-память до 1024 и 2048 КБ

Частые вопросы

На каких выводах USART1 у STM32U3B5JG?

В корпусе WLCSP72 сигнал USART1_TX выведен на PA9 (шарик D4, AF7) или PB6 (шарик D10, AF7), USART1_RX — на PB7 (шарик A11, AF7) или PA10 (шарик D6, AF7).

Где у STM32U3B5JG выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик C5, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U3B5JG?

I2C1_SCL — PB8 (шарик B10, AF4) или PB6 (шарик D10, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик A9, AF4) или PB7 (шарик A11, AF4) или PB9 (шарик B12, AF4).

Сколько выводов ввода-вывода у STM32U3B5JG в корпусе WLCSP72?

55 из 72. Ещё 16 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
