STM32U3B5JI в корпусе WLCSP72: распиновка
STM32U3B5JI — микроконтроллер STM32U3 на ядре Cortex-M33: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус WLCSP72 — 72 шарика, из них 55 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 2 МБ
- ОЗУ
- 640 КБ
- Корпус
- WLCSP72, 72 шарика
- Линий ввода-вывода
- 55

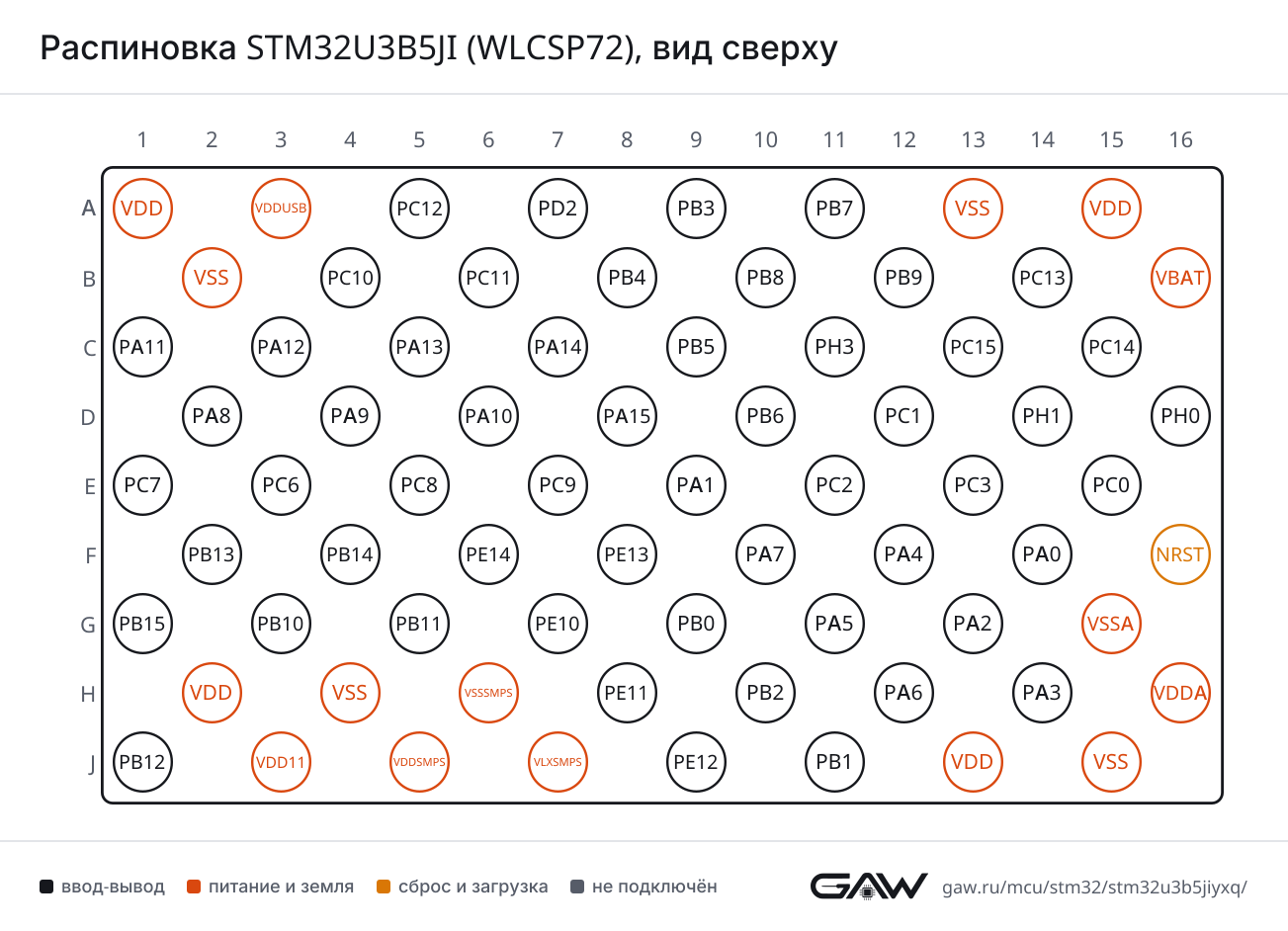

Схема корпуса WLCSP72
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (C9, AF7), PA8 (D2, AF7) |
| CTS | PB4 (NJTRST) (B8, AF7), PA11 (C1, AF7) | |
| DE | PB3 (JTDO/TRACESWO) (A9, AF7), PA12 (C3, AF7) | |
| NSS | PB4 (NJTRST) (B8, AF7), PA11 (C1, AF7) | |
| RTS | PB3 (JTDO/TRACESWO) (A9, AF7), PA12 (C3, AF7) | |
| RX | PB7 (A11, AF7), PA10 (D6, AF7) | |
| TX | PA9 (D4, AF7), PB6 (D10, AF7) | |
| USART2 | CK | PA4 (F12, AF7) |
| CTS | PA0 (F14, AF7) | |
| DE | PA1 (E9, AF7) | |
| NSS | PA0 (F14, AF7) | |
| RTS | PA1 (E9, AF7) | |
| RX | PA15 (JTDI) (D8, AF4), PA3 (H14, AF7) | |
| TX | PA2 (G13, AF7) | |
| USART3 | CK | PC12 (A5, AF7), PB0 (G9, AF7), PB12 (J1, AF7) |
| CTS | PB13 (F2, AF7), PA6 (H12, AF7) | |
| DE | PD2 (A7, AF7), PA15 (JTDI) (D8, AF7), PB14 (F4, AF7), PB1 (J11, AF7) | |
| NSS | PB13 (F2, AF7), PA6 (H12, AF7) | |
| RTS | PD2 (A7, AF7), PA15 (JTDI) (D8, AF7), PB14 (F4, AF7), PB1 (J11, AF7) | |
| RX | PC11 (B6, AF7), PB11 (G5, AF7), PA5 (G11, AF7) | |
| TX | PC10 (B4, AF7), PA7 (F10, AF7), PB10 (G3, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (A11, AF8) |
| DE | PA15 (JTDI) (D8, AF8) | |
| RTS | PA15 (JTDI) (D8, AF8) | |
| RX | PC11 (B6, AF8), PA1 (E9, AF8) | |
| TX | PC10 (B4, AF8), PA0 (F14, AF8) | |
| UART5 | CTS | PB5 (C9, AF8) |
| DE | PB4 (NJTRST) (B8, AF8) | |
| RTS | PB4 (NJTRST) (B8, AF8) | |
| RX | PD2 (A7, AF8) | |
| TX | PC12 (A5, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (F2, AF8), PA6 (H12, AF8) |
| DE | PB12 (J1, AF8), PB1 (J11, AF8) | |
| RTS | PB12 (J1, AF8), PB1 (J11, AF8) | |
| RX | PA10 (D6, AF8), PC0 (E15, AF8), PB10 (G3, AF8), PA3 (H14, AF8) | |
| TX | PA9 (D4, AF8), PC1 (D12, AF8), PB11 (G5, AF8), PA2 (G13, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (B8, AF5), PA11 (C1, AF5), PE14 (F6, AF5), PA6 (H12, AF5) |
| MOSI | PA12 (C3, AF5), PB5 (C9, AF5), PA7 (F10, AF5) | |
| NSS | PA15 (JTDI) (D8, AF5), PA4 (F12, AF5), PB0 (G9, AF5), PE12 (J9, AF5) | |
| RDY | PA8 (D2, AF5), PA2 (G13, AF5), PE11 (H8, AF5), PB2 (H10, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (A9, AF5), PA1 (E9, AF5), PE13 (F8, AF5), PA5 (G11, AF5) | |
| SPI2 | MISO | PC2 (E11, AF5), PB14 (F4, AF5) |
| MOSI | PC1 (D12, AF3), PC3 (E13, AF5), PB15 (G1, AF5) | |
| NSS | PB9 (B12, AF5), PB12 (J1, AF5) | |
| RDY | PC0 (E15, AF5), PB11 (G5, AF5) | |
| SCK | PA9 (D4, AF3), PB13 (F2, AF5), PB10 (G3, AF5) | |
| SPI3 | MISO | PC11 (B6, AF6), PB4 (NJTRST) (B8, AF6) |
| MOSI | PC12 (A5, AF6), PB5 (C9, AF6) | |
| NSS | PA15 (JTDI) (D8, AF6), PA4 (F12, AF6) | |
| RDY | PB8 (B10, AF6), PA0 (F14, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (A9, AF6), PC10 (B4, AF6) | |
| SPI4 | MISO | PA11 (C1, AF6), PE13 (F8, AF6) |
| MOSI | PA12 (C3, AF6), PE14 (F6, AF6) | |
| NSS | PA9 (D4, AF6), PE11 (H8, AF6) | |
| RDY | PA10 (D6, AF6), PE10 (G7, AF6) | |
| SCK | PA8 (D2, AF6), PE12 (J9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (B10, AF4), PB6 (D10, AF4) |
| SDA | PB3 (JTDO/TRACESWO) (A9, AF4), PB7 (A11, AF4), PB9 (B12, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C7, AF4), PB5 (C9, AF4), PA1 (E9, AF4) | |
| I2C2 | SCL | PB13 (F2, AF4), PB10 (G3, AF4), PB2 (H10, AF3) |
| SDA | PB14 (F4, AF4), PB11 (G5, AF4), PA6 (H12, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C7, AF3), PA1 (E9, AF3), PB12 (J1, AF4) | |
| I2C3 | SCL | PC0 (E15, AF4), PA7 (F10, AF4) |
| SDA | PB4 (NJTRST) (B8, AF4), PC1 (D12, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C7, AF5), PB2 (H10, AF4) | |
| I2C4 | SCL | PB6 (D10, AF12), PB10 (G3, AF11) |
| SDA | PB7 (A11, AF12), PB11 (G5, AF11) | |
| SMBA | PA14 (JTCK/SWCLK) (C7, AF11) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PB8 (B10, AF7), PB6 (D10, AF5), PB13 (F2, AF3), PA7 (F10, AF6), PB10 (G3, AF6), PB2 (H10, AF6) |
| SDA | PB7 (A11, AF5), PB9 (B12, AF7), PH3-BOOT0 (C11, AF3), PC1 (D12, AF5), PA1 (E9, AF6), PA6 (H12, AF6), PB12 (J1, AF3) | |
| I3C2 | SCL | PB8 (B10, AF5), PB6 (D10, AF6), PC0 (E15, AF6), PB13 (F2, AF6), PB10 (G3, AF3) |
| SDA | PB7 (A11, AF6), PB9 (B12, AF6), PH3-BOOT0 (C11, AF6), PC1 (D12, AF6), PB14 (F4, AF6), PA6 (H12, AF3), PB12 (J1, AF6) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (B10, AF9), PA11 (C1, AF9) |
| TX | PB9 (B12, AF9), PA12 (C3, AF9) | |
| FDCAN2 | RX | PB5 (C9, AF11), PB12 (J1, AF11) |
| TX | PB6 (D10, AF11), PB13 (F2, AF11) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C1) |
| DP | PA12 (C3) | |
| NOE | PA13 (JTMS/SWDIO) (C5, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (C7, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (B12, AF8) |
| CK | PC12 (A5, AF12) | |
| CKIN | PB8 (B10, AF8) | |
| CMD | PD2 (A7, AF12) | |
| D0 | PC8 (E5, AF12) | |
| D0DIR | PC6 (E3, AF8) | |
| D1 | PC9 (E7, AF12) | |
| D2 | PC10 (B4, AF12) | |
| D3 | PC11 (B6, AF12) | |
| D4 | PB8 (B10, AF12) | |
| D5 | PB9 (B12, AF12), PC0 (E15, AF12) | |
| D6 | PC6 (E3, AF12) | |
| D7 | PC7 (E1, AF12) | |
| D123DIR | PC7 (E1, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PB10 (G3, AF10), PE10 (G7, AF10), PA3 (H14, AF10) |
| DQS | PA1 (E9, AF10), PB2 (H10, AF10) | |
| IO0 | PC10 (B4, AF10), PE12 (J9, AF10), PB1 (J11, AF10) | |
| IO1 | PC12 (A5, AF10), PE13 (F8, AF10), PB0 (G9, AF10) | |
| IO2 | PD2 (A7, AF10), PE14 (F6, AF10), PA7 (F10, AF10) | |
| IO3 | PC6 (E3, AF10), PA6 (H12, AF10) | |
| IO4 | PB4 (NJTRST) (B8, AF10), PC1 (D12, AF10) | |
| IO5 | PB6 (D10, AF10), PC2 (E11, AF10) | |
| IO6 | PB7 (A11, AF10), PC3 (E13, AF10) | |
| IO7 | PC0 (E15, AF3) | |
| NCLK | PB5 (C9, AF3), PB12 (J1, AF10) | |
| NCS | PC11 (B6, AF5), PA4 (F12, AF3), PB11 (G5, AF10), PA2 (G13, AF10), PE11 (H8, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (B10, AF3), PA3 (H14, AF3) |
| CK2 | PA8 (D2, AF3) | |
| D1 | PA10 (D6, AF3), PC3 (E13, AF3) | |
| D2 | PB9 (B12, AF3), PA15 (JTDI) (D8, AF3) | |
| D3 | PB15 (G1, AF3) | |
| FS_A | PB9 (B12, AF13), PA9 (D4, AF13) | |
| FS_B | PA14 (JTCK/SWCLK) (C7, AF13), PB6 (D10, AF13), PA4 (F12, AF13) | |
| MCLK_A | PB8 (B10, AF13), PA3 (H14, AF13) | |
| MCLK_B | PB4 (NJTRST) (B8, AF13), PE10 (G7, AF13) | |
| SCK_A | PA8 (D2, AF13), PB10 (G3, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (A9, AF13) | |
| SD_A | PA10 (D6, AF13), PC1 (D12, AF13), PC3 (E13, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (C5, AF13), PB5 (C9, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B6), PA11 (C1), PB11 (G5), PE11 (H8) |
| EXTI15 | PC15-OSC32_OUT (C13), PA15 (JTDI) (D8), PB15 (G1) | |
| IN1 | PC0 (E15) | |
| IN2 | PC1 (D12) | |
| IN3 | PA0 (F14) | |
| IN4 | PA1 (E9) | |
| IN5 | PA2 (G13) | |
| IN6 | PA3 (H14) | |
| IN7 | PA4 (F12) | |
| IN8 | PA5 (G11) | |
| IN9 | PA6 (H12) | |
| IN10 | PA7 (F10) | |
| IN13 | PB0 (G9) | |
| IN14 | PB1 (J11) | |
| IN15 | PB2 (H10) | |
| ADC2 | EXTI11 | PC11 (B6), PA11 (C1), PB11 (G5), PE11 (H8) |
| EXTI15 | PC15-OSC32_OUT (C13), PA15 (JTDI) (D8), PB15 (G1) | |
| IN1 | PC2 (E11) | |
| IN2 | PC3 (E13) | |
| IN3 | PA4 (F12) | |
| IN4 | PA5 (G11) | |
| IN5 | PA6 (H12) | |
| IN6 | PA7 (F10) | |
| IN9 | PB0 (G9) | |
| IN10 | PB1 (J11) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (B12), PA9 (D4), PC9 (E7) |
| OUT1 | PA4 (F12) | |
| OUT2 | PA5 (G11) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (J11) |
| INP | PA2 (G13), PB2 (H10), PA3 (H14) | |
| OUT | PB10 (G3, AF12), PB0 (G9, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (A9), PB7 (A11) |
| INP | PB4 (NJTRST) (B8), PB6 (D10) | |
| OUT | PB5 (C9, AF12), PB11 (G5, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (E9) |
| VINP | PA0 (F14) | |
| VOUT | PA3 (H14) | |
| OPAMP2 | VINM | PA7 (F10) |
| VINP | PA6 (H12) | |
| VOUT | PB0 (G9) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (H12, AF1), PB12 (J1, AF1) |
| BKIN2 | PA11 (C1, AF2), PE14 (F6, AF2) | |
| CH1 | PA8 (D2, AF1) | |
| CH1N | PB13 (F2, AF1), PA7 (F10, AF1) | |
| CH2 | PA9 (D4, AF1), PE11 (H8, AF1) | |
| CH2N | PB14 (F4, AF1), PE10 (G7, AF1), PB0 (G9, AF1) | |
| CH3 | PA10 (D6, AF1), PE13 (F8, AF1) | |
| CH3N | PB15 (G1, AF1), PE12 (J9, AF1), PB1 (J11, AF1) | |
| CH4 | PA11 (C1, AF1), PE14 (F6, AF1) | |
| ETR | PA12 (C3, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (D8, AF1), PA0 (F14, AF1), PA5 (G11, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (A9, AF1), PA1 (E9, AF1) | |
| CH3 | PB10 (G3, AF1), PA2 (G13, AF1) | |
| CH4 | PB11 (G5, AF1), PA3 (H14, AF1) | |
| ETR | PA15 (JTDI) (D8, AF2), PA0 (F14, AF14), PA5 (G11, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (B8, AF2), PC6 (E3, AF2), PA6 (H12, AF2) |
| CH2 | PB5 (C9, AF2), PC7 (E1, AF2), PA7 (F10, AF2) | |
| CH3 | PC8 (E5, AF2), PB0 (G9, AF2) | |
| CH4 | PC9 (E7, AF2), PB1 (J11, AF2) | |
| ETR | PD2 (A7, AF2) | |
| TIM4 | CH1 | PB6 (D10, AF2) |
| CH2 | PB7 (A11, AF2) | |
| CH3 | PB8 (B10, AF2) | |
| CH4 | PB9 (B12, AF2), PH3-BOOT0 (C11, AF2) | |
| ETR | PA12 (C3, AF2) | |
| TIM8 | BKIN | PB7 (A11, AF3), PA6 (H12, AF13) |
| BKIN2 | PB6 (D10, AF3), PC9 (E7, AF1) | |
| CH1 | PC6 (E3, AF3) | |
| CH1N | PA7 (F10, AF3), PA5 (G11, AF3) | |
| CH2 | PC7 (E1, AF3) | |
| CH2N | PB14 (F4, AF3), PB0 (G9, AF3) | |
| CH3 | PC8 (E5, AF3) | |
| CH3N | PB15 (G1, AF13), PB1 (J11, AF3) | |
| CH4 | PC9 (E7, AF3) | |
| CH4N | PB2 (H10, AF13) | |
| ETR | PA0 (F14, AF3) | |
| TIM12 | CH1 | PA0 (F14, AF2) |
| CH2 | PA1 (E9, AF2) | |
| TIM15 | BKIN | PA9 (D4, AF14), PB12 (J1, AF14) |
| CH1 | PB14 (F4, AF14), PA2 (G13, AF14) | |
| CH1N | PA1 (E9, AF14), PB13 (F2, AF14) | |
| CH2 | PB15 (G1, AF14), PA3 (H14, AF14) | |
| TIM16 | BKIN | PB5 (C9, AF14) |
| CH1 | PB8 (B10, AF14), PA6 (H12, AF14) | |
| CH1N | PB6 (D10, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (B8, AF14), PA10 (D6, AF14) |
| CH1 | PB9 (B12, AF14), PA7 (F10, AF14) | |
| CH1N | PB7 (A11, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB3 (JTDO/TRACESWO) (A9, AF2), PA14 (JTCK/SWCLK) (C7, AF1), PC1 (D12, AF1), PB2 (H10, AF1) |
| CH2 | PB4 (NJTRST) (B8, AF1), PA1 (E9, AF0) | |
| ETR | PB6 (D10, AF1), PC3 (E13, AF1) | |
| IN1 | PB5 (C9, AF1), PC0 (E15, AF1) | |
| IN2 | PB7 (A11, AF1), PC2 (E11, AF1) | |
| LPTIM2 | CH1 | PA8 (D2, AF14), PA4 (F12, AF14) |
| CH2 | PC7 (E1, AF14), PA7 (F10, AF13) | |
| ETR | PC3 (E13, AF14), PA5 (G11, AF14) | |
| IN1 | PC0 (E15, AF14), PB1 (J11, AF14) | |
| IN2 | PA10 (D6, AF2), PB15 (G1, AF2) | |
| LPTIM3 | CH1 | PC8 (E5, AF14), PC3 (E13, AF2), PB10 (G3, AF2), PB0 (G9, AF4) |
| CH2 | PC9 (E7, AF14), PB1 (J11, AF4) | |
| ETR | PC10 (B4, AF2), PB14 (F4, AF2) | |
| IN1 | PC11 (B6, AF2), PB13 (F2, AF2) | |
| LPTIM4 | ETR | PD2 (A7, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (B14) |
| OUT2 | PB2 (H10) | |
| REFIN | PB15 (G1, AF0) | |
| TS | PC13 (B14) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (J1, AF9) |
| G1_IO2 | PB13 (F2, AF9) | |
| G1_IO3 | PB14 (F4, AF9) | |
| G1_IO4 | PB15 (G1, AF9) | |
| G2_IO1 | PB4 (NJTRST) (B8, AF9) | |
| G2_IO2 | PB5 (C9, AF9) | |
| G2_IO3 | PB6 (D10, AF9) | |
| G2_IO4 | PB7 (A11, AF9) | |
| G3_IO1 | PA15 (JTDI) (D8, AF9) | |
| G3_IO2 | PC10 (B4, AF9) | |
| G3_IO3 | PC11 (B6, AF9) | |
| G3_IO4 | PC12 (A5, AF9) | |
| G4_IO1 | PC6 (E3, AF9) | |
| G4_IO2 | PC7 (E1, AF9) | |
| G4_IO3 | PC8 (E5, AF9) | |
| G4_IO4 | PC9 (E7, AF9) | |
| G5_IO1 | PE10 (G7, AF9) | |
| G5_IO2 | PE11 (H8, AF9) | |
| G5_IO3 | PE12 (J9, AF9) | |
| G5_IO4 | PE13 (F8, AF9) | |
| SYNC | PD2 (A7, AF9), PB10 (G3, AF9) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (A9, AF3) |
| CCK1 | PC10 (B4, AF3) | |
| SDI0 | PC11 (B6, AF3), PB4 (NJTRST) (B8, AF3), PE10 (G7, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C7, AF0) |
| JTDI | PA15 (JTDI) (D8, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (A9, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (C5, AF0) | |
| NJTRST | PB4 (NJTRST) (B8, AF0) | |
| TRACECLK | PA8 (D2, AF12) | |
| TRACED0 | PC1 (D12, AF0), PC9 (E7, AF0) | |
| TRACED1 | PC10 (B4, AF0) | |
| TRACED2 | PD2 (A7, AF0) | |
| TRACED3 | PC12 (A5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G13) |
| MCO | PA8 (D2, AF0), PA9 (D4, AF0) | |
| MCO2 | PA8 (D2, AF11), PA10 (D6, AF11) | |
| OSC_IN | PH0-OSC_IN (D16) | |
| OSC_OUT | PH1-OSC_OUT (D14) | |
| OSC32_IN | PC14-OSC32_IN (C15) | |
| OSC32_OUT | PC15-OSC32_OUT (C13) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (E3, AF0), PA5 (G11, AF0) |
| PWR_CSTOP | PC8 (E5, AF0), PA7 (F10, AF0) | |
| PWR_WKUP1 | PA0 (F14), PB2 (H10) | |
| PWR_WKUP2 | PC13 (B14), PA4 (F12) | |
| PWR_WKUP3 | PB6 (D10), PA1 (E9) | |
| PWR_WKUP4 | PB7 (A11), PA2 (G13), PB1 (J11) | |
| PWR_WKUP5 | PB8 (B10), PA3 (H14) | |
| PWR_WKUP6 | PB5 (C9), PA5 (G11) | |
| PWR_WKUP7 | PB15 (G1), PA6 (H12) | |
| PWR_WKUP8 | PA7 (F10), PB10 (G3) | |
| TAMP_IN1 | PC13 (B14) | |
| TAMP_IN2 | PA0 (F14) | |
| TAMP_IN5 | PA1 (E9) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 72 шарика корпуса WLCSP72 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A3 | VDDUSB | питание | — |
| A5 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| A7 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A9 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A11 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| A13 | VSS | питание | — |
| A15 | VDD | питание | — |
| B2 | VSS | питание | — |
| B4 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| B6 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| B8 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| B10 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| B12 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| B14 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1 |
| B16 | VBAT | питание | — |
| C1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM |
| C3 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| C5 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| C7 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| C9 | PB5 | ввод-вывод | COMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| C11 | PH3-BOOT0 | ввод-вывод | I3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2) |
| C13 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| C15 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D2 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7) |
| D4 | PA9 | ввод-вывод | DAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| D6 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| D8 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| D10 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| D12 | PC1 | ввод-вывод | ADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| D14 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| D16 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| E1 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| E3 | PC6 | ввод-вывод | OCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| E5 | PC8 | ввод-вывод | LPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| E7 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9) |
| E9 | PA1 | ввод-вывод | ADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| E11 | PC2 | ввод-вывод | ADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| E13 | PC3 | ввод-вывод | ADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| E15 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| F2 | PB13 | ввод-вывод | FDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| F4 | PB14 | ввод-вывод | I2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| F6 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1) |
| F8 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| F10 | PA7 | ввод-вывод | ADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| F12 | PA4 | ввод-вывод | ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| F14 | PA0 | ввод-вывод | ADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| F16 | NRST | сброс | — |
| G1 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9) |
| G3 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| G5 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| G7 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| G9 | PB0 | ввод-вывод | ADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| G11 | PA5 | ввод-вывод | ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| G13 | PA2 | ввод-вывод | ADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| G15 | VSSA | питание | — |
| H2 | VDD | питание | — |
| H4 | VSS | питание | — |
| H6 | VSSSMPS | питание | — |
| H8 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| H10 | PB2 | ввод-вывод | ADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13) |
| H12 | PA6 | ввод-вывод | ADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| H14 | PA3 | ввод-вывод | ADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| H16 | VDDA | питание | — |
| J1 | PB12 | ввод-вывод | FDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| J3 | VDD11 | питание | — |
| J5 | VDDSMPS | питание | — |
| J7 | VLXSMPS | питание | — |
| J9 | PE12 | ввод-вывод | OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| J11 | PB1 | ввод-вывод | ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| J13 | VDD | питание | — |
| J15 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B16 | резервное питание: часы реального времени и резервные регистры |
| VDD | A1, A15, H2, J13 | питание цифровой части и линий ввода-вывода |
| VDD11 | J3 | — |
| VDDA | H16 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDSMPS | J5 | — |
| VDDUSB | A3 | питание приёмопередатчика USB |
| VLXSMPS | J7 | — |
| VSS | A13, B2, H4, J15 | общий провод (земля) |
| VSSA | G15 | общий провод аналоговой части |
| VSSSMPS | H6 | — |
| NRST | F16 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U3B5JIYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U3B5JI | STM32U3B5JIYxQ | 2 МБ | 640 КБ |
Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP72, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U3B5JG | STM32U3x5 | 72 из 72 | выводы совпадают полностьюфлеш-память до 2048 и 1024 КБ |
| STM32U3C5JI | STM32U3x5 | 72 из 72 | выводы совпадают полностьютолько у него: AES |
Частые вопросы
На каких выводах USART1 у STM32U3B5JI?
В корпусе WLCSP72 сигнал USART1_TX выведен на PA9 (шарик D4, AF7) или PB6 (шарик D10, AF7), USART1_RX — на PB7 (шарик A11, AF7) или PA10 (шарик D6, AF7).
Где у STM32U3B5JI выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик C5, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U3B5JI?
I2C1_SCL — PB8 (шарик B10, AF4) или PB6 (шарик D10, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (шарик A9, AF4) или PB7 (шарик A11, AF4) или PB9 (шарик B12, AF4).
Сколько выводов ввода-вывода у STM32U3B5JI в корпусе WLCSP72?
55 из 72. Ещё 16 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U3Cortex-M33 до 96 МГц на технологии near-threshold: U375, U385, U3B5 и U3C5 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
