STM32U3B5VGTx в корпусе LQFP100: распиновка
STM32U3B5VGTx — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 1 МБ
- ОЗУ
- 640 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 82

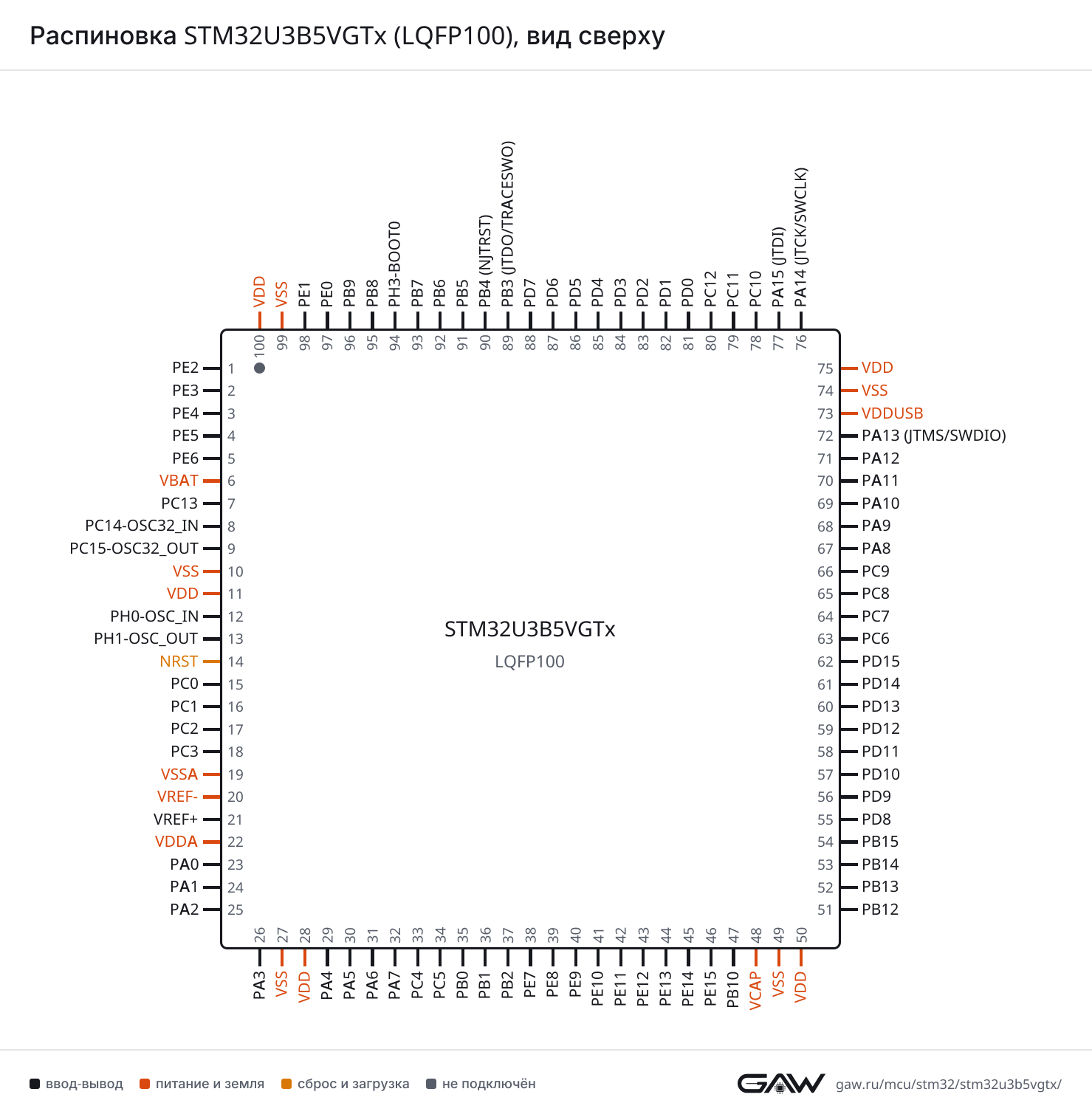

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7), PB5 (91, AF7) |
| CTS | PA11 (70, AF7), PB4 (NJTRST) (90, AF7) | |
| DE | PA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7) | |
| NSS | PA11 (70, AF7), PB4 (NJTRST) (90, AF7) | |
| RTS | PA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7) | |
| RX | PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7) |
| CTS | PA0 (23, AF7), PD3 (84, AF7) | |
| DE | PA1 (24, AF7), PD4 (85, AF7) | |
| NSS | PA0 (23, AF7), PD3 (84, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PA15 (JTDI) (77, AF4), PD6 (87, AF7) | |
| TX | PA2 (25, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB0 (35, AF7), PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PA6 (31, AF7), PB13 (52, AF7), PD11 (58, AF7) | |
| DE | PB1 (36, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7) | |
| NSS | PA6 (31, AF7), PB13 (52, AF7), PD11 (58, AF7) | |
| RTS | PB1 (36, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7) | |
| RX | PA5 (30, AF7), PC5 (34, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PA7 (32, AF7), PC4 (33, AF7), PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (93, AF8) |
| DE | PA15 (JTDI) (77, AF8) | |
| RTS | PA15 (JTDI) (77, AF8) | |
| RX | PA1 (24, AF8), PC11 (79, AF8) | |
| TX | PA0 (23, AF8), PC10 (78, AF8) | |
| UART5 | CTS | PB5 (91, AF8) |
| DE | PB4 (NJTRST) (90, AF8) | |
| RTS | PB4 (NJTRST) (90, AF8) | |
| RX | PD2 (83, AF8) | |
| TX | PC12 (80, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (31, AF8), PB13 (52, AF8) |
| DE | PB1 (36, AF8), PB12 (51, AF8) | |
| RTS | PB1 (36, AF8), PB12 (51, AF8) | |
| RX | PC0 (15, AF8), PA3 (26, AF8), PB10 (47, AF8), PA10 (69, AF8) | |
| TX | PC1 (16, AF8), PA2 (25, AF8), PA9 (68, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PE14 (45, AF5), PA11 (70, AF5), PB4 (NJTRST) (90, AF5) |
| MOSI | PA7 (32, AF5), PE15 (46, AF5), PA12 (71, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PB0 (35, AF5), PE12 (43, AF5), PA15 (JTDI) (77, AF5) | |
| RDY | PA2 (25, AF5), PB2 (37, AF5), PE11 (42, AF5), PA8 (67, AF5) | |
| SCK | PA1 (24, AF5), PA5 (30, AF5), PE13 (44, AF5), PB3 (JTDO/TRACESWO) (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5), PD3 (84, AF5) |
| MOSI | PC1 (16, AF3), PC3 (18, AF5), PB15 (54, AF5), PD4 (85, AF5) | |
| NSS | PB12 (51, AF5), PD0 (81, AF5), PB9 (96, AF5) | |
| RDY | PC0 (15, AF5), PD5 (86, AF5) | |
| SCK | PB10 (47, AF5), PB13 (52, AF5), PA9 (68, AF3), PD1 (82, AF5), PD3 (84, AF3) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (NJTRST) (90, AF6) |
| MOSI | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (29, AF6), PA15 (JTDI) (77, AF6) | |
| RDY | PA0 (23, AF6), PB8 (95, AF6) | |
| SCK | PC10 (78, AF6), PB3 (JTDO/TRACESWO) (89, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (44, AF6), PA11 (70, AF6) |
| MOSI | PE6 (5, AF5), PE14 (45, AF6), PA12 (71, AF6) | |
| NSS | PE4 (3, AF5), PE11 (42, AF6), PA9 (68, AF6) | |
| RDY | PE3 (2, AF5), PE10 (41, AF6), PA10 (69, AF6) | |
| SCK | PE2 (1, AF5), PE12 (43, AF6), PA8 (67, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB3 (JTDO/TRACESWO) (89, AF4), PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PA1 (24, AF4), PA14 (JTCK/SWCLK) (76, AF4), PB5 (91, AF4) | |
| I2C2 | SCL | PB2 (37, AF3), PB10 (47, AF4), PB13 (52, AF4) |
| SDA | PA6 (31, AF4), PB14 (53, AF4) | |
| SMBA | PA1 (24, AF3), PB12 (51, AF4), PA14 (JTCK/SWCLK) (76, AF3) | |
| I2C3 | SCL | PC0 (15, AF4), PA7 (32, AF4), PD12 (59, AF4) |
| SDA | PC1 (16, AF4), PD13 (60, AF4), PB4 (NJTRST) (90, AF4) | |
| SMBA | PB2 (37, AF4), PD11 (58, AF4), PA14 (JTCK/SWCLK) (76, AF5) | |
| I2C4 | SCL | PB10 (47, AF11), PD11 (58, AF5), PB6 (92, AF12) |
| SDA | PD12 (59, AF5), PB7 (93, AF12) | |
| SMBA | PD10 (57, AF5), PA14 (JTCK/SWCLK) (76, AF11) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PA7 (32, AF6), PB2 (37, AF6), PB10 (47, AF6), PB13 (52, AF3), PD12 (59, AF3), PB6 (92, AF5), PB8 (95, AF7) |
| SDA | PC1 (16, AF5), PA1 (24, AF6), PA6 (31, AF6), PB12 (51, AF3), PD13 (60, AF3), PB7 (93, AF5), PH3-BOOT0 (94, AF3), PB9 (96, AF7) | |
| I3C2 | SCL | PC0 (15, AF6), PB10 (47, AF3), PB13 (52, AF6), PB6 (92, AF6), PB8 (95, AF5) |
| SDA | PC1 (16, AF6), PA6 (31, AF3), PB12 (51, AF6), PB14 (53, AF6), PB7 (93, AF6), PH3-BOOT0 (94, AF6), PB9 (96, AF6) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9) | |
| FDCAN2 | RX | PB12 (51, AF11), PB5 (91, AF11) |
| TX | PB13 (52, AF11), PB6 (92, AF11) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (70) |
| DP | PA12 (71) | |
| NOE | PA13 (JTMS/SWDIO) (72, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (76, AF10) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (96, AF8) |
| CK | PC12 (80, AF12) | |
| CKIN | PB8 (95, AF8) | |
| CMD | PD2 (83, AF12) | |
| D0 | PC8 (65, AF12) | |
| D0DIR | PC6 (63, AF8) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PC0 (15, AF12), PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) | |
| D123DIR | PC7 (64, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (26, AF10), PE10 (41, AF10), PB10 (47, AF10) |
| DQS | PE3 (2, AF3), PA1 (24, AF10), PB2 (37, AF10) | |
| IO0 | PB1 (36, AF10), PE12 (43, AF10), PC10 (78, AF10) | |
| IO1 | PB0 (35, AF10), PE13 (44, AF10), PC12 (80, AF10) | |
| IO2 | PA7 (32, AF10), PE14 (45, AF10), PD2 (83, AF10) | |
| IO3 | PA6 (31, AF10), PE15 (46, AF10), PC6 (63, AF10) | |
| IO4 | PC1 (16, AF10), PD4 (85, AF10), PB4 (NJTRST) (90, AF10) | |
| IO5 | PC2 (17, AF10), PD5 (86, AF10), PB6 (92, AF10) | |
| IO6 | PC3 (18, AF10), PD6 (87, AF10), PB7 (93, AF10) | |
| IO7 | PC0 (15, AF3), PC4 (33, AF10), PD7 (88, AF10) | |
| NCLK | PE9 (40, AF10), PB12 (51, AF10), PB5 (91, AF3) | |
| NCS | PA2 (25, AF10), PA4 (29, AF3), PE11 (42, AF10), PC11 (79, AF5) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (1, AF3), PA3 (26, AF3), PB8 (95, AF3) |
| CK2 | PE5 (4, AF3), PA8 (67, AF3) | |
| D1 | PE6 (5, AF3), PC3 (18, AF3), PA10 (69, AF3), PD6 (87, AF3) | |
| D2 | PE4 (3, AF3), PA15 (JTDI) (77, AF3), PB9 (96, AF3) | |
| D3 | PC5 (34, AF3), PB15 (54, AF3) | |
| FS_A | PE4 (3, AF13), PA9 (68, AF13), PB9 (96, AF13) | |
| FS_B | PA4 (29, AF13), PE9 (40, AF13), PA14 (JTCK/SWCLK) (76, AF13), PB6 (92, AF13) | |
| MCLK_A | PE2 (1, AF13), PA3 (26, AF13), PB8 (95, AF13) | |
| MCLK_B | PE10 (41, AF13), PB4 (NJTRST) (90, AF13) | |
| SCK_A | PE5 (4, AF13), PB10 (47, AF13), PA8 (67, AF13) | |
| SCK_B | PE8 (39, AF13), PB3 (JTDO/TRACESWO) (89, AF13) | |
| SD_A | PE6 (5, AF13), PC1 (16, AF13), PC3 (18, AF13), PA10 (69, AF13), PD6 (87, AF13) | |
| SD_B | PE3 (2, AF13), PE7 (38, AF13), PA13 (JTMS/SWDIO) (72, AF13), PB5 (91, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (JTDI) (77) | |
| IN1 | PC0 (15) | |
| IN2 | PC1 (16) | |
| IN3 | PA0 (23) | |
| IN4 | PA1 (24) | |
| IN5 | PA2 (25) | |
| IN6 | PA3 (26) | |
| IN7 | PA4 (29) | |
| IN8 | PA5 (30) | |
| IN9 | PA6 (31) | |
| IN10 | PA7 (32) | |
| IN11 | PC4 (33) | |
| IN12 | PC5 (34) | |
| IN13 | PB0 (35) | |
| IN14 | PB1 (36) | |
| IN15 | PB2 (37) | |
| ADC2 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (JTDI) (77) | |
| IN1 | PC2 (17) | |
| IN2 | PC3 (18) | |
| IN3 | PA4 (29) | |
| IN4 | PA5 (30) | |
| IN5 | PA6 (31) | |
| IN6 | PA7 (32) | |
| IN7 | PC4 (33) | |
| IN8 | PC5 (34) | |
| IN9 | PB0 (35) | |
| IN10 | PB1 (36) | |
| IN11 | PD11 (58) | |
| IN12 | PD12 (59) | |
| IN13 | PD13 (60) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (33), PB1 (36) |
| INP | PA2 (25), PA3 (26), PC5 (34), PB2 (37) | |
| OUT | PB0 (35, AF12), PB10 (47, AF12) | |
| COMP2 | INM | PB3 (JTDO/TRACESWO) (89), PB7 (93) |
| INP | PB4 (NJTRST) (90), PB6 (92) | |
| OUT | PB5 (91, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (24) |
| VINP | PA0 (23) | |
| VOUT | PA3 (26) | |
| OPAMP2 | VINM | PA7 (32) |
| VINP | PA6 (31) | |
| VOUT | PB0 (35) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (21) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1) |
| BKIN2 | PE14 (45, AF2), PA11 (70, AF2) | |
| CH1 | PE9 (40, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (42, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (44, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (45, AF1), PA11 (70, AF1) | |
| CH4N | PC5 (34, AF1), PE15 (46, AF3) | |
| ETR | PE7 (38, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0 (23, AF1), PA5 (30, AF1), PA15 (JTDI) (77, AF1) |
| CH2 | PA1 (24, AF1), PB3 (JTDO/TRACESWO) (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1) | |
| CH4 | PA3 (26, AF1) | |
| ETR | PA0 (23, AF14), PA5 (30, AF2), PA15 (JTDI) (77, AF2) | |
| TIM3 | CH1 | PE3 (2, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (NJTRST) (90, AF2) |
| CH2 | PE4 (3, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PE5 (4, AF2), PB0 (35, AF2), PC8 (65, AF2) | |
| CH4 | PE6 (5, AF2), PB1 (36, AF2), PC9 (66, AF2) | |
| ETR | PE2 (1, AF2), PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PH3-BOOT0 (94, AF2), PB9 (96, AF2) | |
| ETR | PA12 (71, AF2), PE0 (97, AF2) | |
| TIM8 | BKIN | PA6 (31, AF13), PB7 (93, AF3) |
| BKIN2 | PC9 (66, AF1), PB6 (92, AF3) | |
| CH1 | PC6 (63, AF3) | |
| CH1N | PA5 (30, AF3), PA7 (32, AF3) | |
| CH2 | PC7 (64, AF3) | |
| CH2N | PB0 (35, AF3), PB14 (53, AF3) | |
| CH3 | PC8 (65, AF3) | |
| CH3N | PB1 (36, AF3), PB15 (54, AF13) | |
| CH4 | PC9 (66, AF3) | |
| CH4N | PB2 (37, AF13), PD0 (81, AF3) | |
| ETR | PA0 (23, AF3) | |
| TIM12 | CH1 | PA0 (23, AF2) |
| CH2 | PA1 (24, AF2) | |
| TIM15 | BKIN | PB12 (51, AF14), PA9 (68, AF14) |
| CH1 | PA2 (25, AF14), PB14 (53, AF14) | |
| CH1N | PA1 (24, AF14), PB13 (52, AF14) | |
| CH2 | PA3 (26, AF14), PB15 (54, AF14) | |
| TIM16 | BKIN | PB5 (91, AF14) |
| CH1 | PA6 (31, AF14), PB8 (95, AF14), PE0 (97, AF14) | |
| CH1N | PB6 (92, AF14) | |
| TIM17 | BKIN | PA10 (69, AF14), PB4 (NJTRST) (90, AF14) |
| CH1 | PA7 (32, AF14), PB9 (96, AF14), PE1 (98, AF14) | |
| CH1N | PB7 (93, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PC1 (16, AF1), PB2 (37, AF1), PA14 (JTCK/SWCLK) (76, AF1), PB3 (JTDO/TRACESWO) (89, AF2) |
| CH2 | PA1 (24, AF0), PB4 (NJTRST) (90, AF1) | |
| ETR | PC3 (18, AF1), PB6 (92, AF1) | |
| IN1 | PC0 (15, AF1), PB5 (91, AF1) | |
| IN2 | PC2 (17, AF1), PB7 (93, AF1) | |
| LPTIM2 | CH1 | PA4 (29, AF14), PD13 (60, AF14), PA8 (67, AF14) |
| CH2 | PA7 (32, AF13), PD10 (57, AF2), PC7 (64, AF14) | |
| ETR | PC3 (18, AF14), PA5 (30, AF14), PD11 (58, AF14) | |
| IN1 | PC0 (15, AF14), PB1 (36, AF14), PD12 (59, AF14) | |
| IN2 | PB15 (54, AF2), PD9 (56, AF2), PA10 (69, AF2) | |
| LPTIM3 | CH1 | PC3 (18, AF2), PB0 (35, AF4), PB10 (47, AF2), PD14 (61, AF14), PC8 (65, AF14) |
| CH2 | PB1 (36, AF4), PD15 (62, AF14), PC9 (66, AF14) | |
| ETR | PB14 (53, AF2), PD10 (57, AF14), PC10 (78, AF2) | |
| IN1 | PB13 (52, AF2), PD9 (56, AF14), PC11 (79, AF2) | |
| LPTIM4 | ETR | PD2 (83, AF13) |
| IN1 | PD13 (60, AF13) | |
| OUT | PD7 (88, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (7) |
| OUT2 | PB2 (37) | |
| REFIN | PB15 (54, AF0) | |
| TS | PC13 (7) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (51, AF9) |
| G1_IO2 | PB13 (52, AF9) | |
| G1_IO3 | PB14 (53, AF9) | |
| G1_IO4 | PB15 (54, AF9) | |
| G2_IO1 | PB4 (NJTRST) (90, AF9) | |
| G2_IO2 | PB5 (91, AF9) | |
| G2_IO3 | PB6 (92, AF9) | |
| G2_IO4 | PB7 (93, AF9) | |
| G3_IO1 | PA15 (JTDI) (77, AF9) | |
| G3_IO2 | PC10 (78, AF9) | |
| G3_IO3 | PC11 (79, AF9) | |
| G3_IO4 | PC12 (80, AF9) | |
| G4_IO1 | PC6 (63, AF9) | |
| G4_IO2 | PC7 (64, AF9) | |
| G4_IO3 | PC8 (65, AF9) | |
| G4_IO4 | PC9 (66, AF9) | |
| G5_IO1 | PE10 (41, AF9) | |
| G5_IO2 | PE11 (42, AF9) | |
| G5_IO3 | PE12 (43, AF9) | |
| G5_IO4 | PE13 (44, AF9) | |
| G6_IO1 | PD10 (57, AF9) | |
| G6_IO2 | PD11 (58, AF9) | |
| G6_IO3 | PD12 (59, AF9) | |
| G6_IO4 | PD13 (60, AF9) | |
| G7_IO1 | PE2 (1, AF9) | |
| G7_IO2 | PE3 (2, AF9) | |
| G7_IO3 | PE4 (3, AF9) | |
| G7_IO4 | PE5 (4, AF9) | |
| SYNC | PB10 (47, AF9), PD2 (83, AF9) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PE9 (40, AF3), PB3 (JTDO/TRACESWO) (89, AF3) |
| CCK1 | PC10 (78, AF3) | |
| SDI0 | PE10 (41, AF3), PC11 (79, AF3), PB4 (NJTRST) (90, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (76, AF0) |
| JTDI | PA15 (JTDI) (77, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (89, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (72, AF0) | |
| NJTRST | PB4 (NJTRST) (90, AF0) | |
| TRACECLK | PE2 (1, AF0), PA8 (67, AF12) | |
| TRACED0 | PE3 (2, AF0), PC1 (16, AF0), PC9 (66, AF0) | |
| TRACED1 | PE4 (3, AF0), PC10 (78, AF0) | |
| TRACED2 | PE5 (4, AF0), PD2 (83, AF0) | |
| TRACED3 | PE6 (5, AF0), PC12 (80, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (25) |
| MCO | PA8 (67, AF0), PA9 (68, AF0) | |
| MCO2 | PA8 (67, AF11), PA10 (69, AF11) | |
| OSC_IN | PH0-OSC_IN (12) | |
| OSC_OUT | PH1-OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PA5 (30, AF0), PC6 (63, AF0) |
| PWR_CSTOP | PA7 (32, AF0), PC8 (65, AF0) | |
| PWR_WKUP1 | PE4 (3), PA0 (23), PB2 (37) | |
| PWR_WKUP2 | PE5 (4), PC13 (7), PA4 (29) | |
| PWR_WKUP3 | PE6 (5), PA1 (24), PB6 (92) | |
| PWR_WKUP4 | PA2 (25), PB1 (36), PB7 (93) | |
| PWR_WKUP5 | PA3 (26), PC5 (34), PB8 (95) | |
| PWR_WKUP6 | PA5 (30), PE7 (38), PB5 (91) | |
| PWR_WKUP7 | PA6 (31), PE8 (39), PB15 (54) | |
| PWR_WKUP8 | PA7 (32), PB10 (47) | |
| TAMP_IN1 | PC13 (7) | |
| TAMP_IN2 | PA0 (23) | |
| TAMP_IN3 | PE6 (5) | |
| TAMP_IN4 | PC5 (34) | |
| TAMP_IN5 | PA1 (24) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI4_SCK (AF5), TIM3_ETR (AF2), TSC_G7_IO1 (AF9) |
| 2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), SPI4_RDY (AF5), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| 3 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI4_NSS (AF5), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| 4 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI4_MISO (AF5), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| 5 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_MOSI (AF5), TAMP_IN3, TIM3_CH4 (AF2) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1 |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| 16 | PC1 | ввод-вывод | ADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| 17 | PC2 | ввод-вывод | ADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5) |
| 18 | PC3 | ввод-вывод | ADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| 19 | VSSA | питание | — |
| 20 | VREF- | питание | — |
| 21 | VREF+ | служебный | VREFBUF_OUT |
| 22 | VDDA | питание | — |
| 23 | PA0 | ввод-вывод | ADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 25 | PA2 | ввод-вывод | ADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7) |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| 30 | PA5 | ввод-вывод | ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| 31 | PA6 | ввод-вывод | ADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7) |
| 32 | PA7 | ввод-вывод | ADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| 33 | PC4 | ввод-вывод | ADC1_IN11, ADC2_IN7, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7) |
| 34 | PC5 | ввод-вывод | ADC1_IN12, ADC2_IN8, COMP1_INP, PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TIM1_CH4N (AF1), USART3_RX (AF7) |
| 35 | PB0 | ввод-вывод | ADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| 36 | PB1 | ввод-вывод | ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 37 | PB2 | ввод-вывод | ADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13) |
| 38 | PE7 | ввод-вывод | PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| 39 | PE8 | ввод-вывод | PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| 40 | PE9 | ввод-вывод | ADF1_CCK0 (AF3), DAC1_EXTI9, OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| 41 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9) |
| 43 | PE12 | ввод-вывод | OCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9) |
| 44 | PE13 | ввод-вывод | OCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9) |
| 45 | PE14 | ввод-вывод | OCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| 47 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| 48 | VCAP | питание | — |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | FDCAN2_RX (AF11), I2C2_SMBA (AF4), I3C1_SDA (AF3), I3C2_SDA (AF6), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7) |
| 52 | PB13 | ввод-вывод | FDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| 53 | PB14 | ввод-вывод | I2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9) |
| 55 | PD8 | ввод-вывод | USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC1_EXTI9, LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | I2C4_SMBA (AF5), LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA (AF4), I2C4_SCL (AF5), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7) |
| 59 | PD12 | ввод-вывод | ADC2_IN12, I2C3_SCL (AF4), I2C4_SDA (AF5), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | ADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9) |
| 61 | PD14 | ввод-вывод | LPTIM3_CH1 (AF14), TIM4_CH3 (AF2) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2) |
| 63 | PC6 | ввод-вывод | OCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| 64 | PC7 | ввод-вывод | LPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| 65 | PC8 | ввод-вывод | LPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| 66 | PC9 | ввод-вывод | DAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9) |
| 67 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7) |
| 68 | PA9 | ввод-вывод | DAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| 69 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM |
| 71 | PA12 | ввод-вывод | FDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| 72 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| 73 | VDDUSB | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| 77 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| 78 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | FDCAN1_RX (AF9), HSP1_SNP2 (AF11), SPI2_NSS (AF5), TIM8_CH4N (AF3) |
| 82 | PD1 | ввод-вывод | FDCAN1_TX (AF9), HSP1_SNP1 (AF11), SPI2_SCK (AF5) |
| 83 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| 84 | PD3 | ввод-вывод | SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7) |
| 85 | PD4 | ввод-вывод | OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | OCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | LPTIM4_OUT (AF13), OCTOSPI1_IO7 (AF10), USART2_CK (AF7) |
| 89 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| 90 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7) |
| 91 | PB5 | ввод-вывод | COMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| 92 | PB6 | ввод-вывод | COMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| 94 | PH3-BOOT0 | ввод-вывод | I3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2) |
| 95 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | TIM16_CH1 (AF14), TIM4_ETR (AF2) |
| 98 | PE1 | ввод-вывод | TIM17_CH1 (AF14) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 48 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDUSB | 73 | питание приёмопередатчика USB |
| VREF- | 20 | нижнее опорное напряжение АЦП |
| VSS | 10, 27, 49, 74, 99 | общий провод (земля) |
| VSSA | 19 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U3B5VGTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U3B5VG | STM32U3B5VGTx | 1 МБ | 640 КБ |
Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U3B5VITx | STM32U3x5 | 100 из 100 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ |
| STM32U3C5VITx | STM32U3x5 | 100 из 100 | выводы совпадают полностьютолько у него: AES; флеш-память до 1024 и 2048 КБ |
| STM32U5A5VJTx | STM32U5x5 | 100 из 100 | выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ |
| STM32U5F7VITx | STM32U5F7/5G7 | 100 из 100 | выводы совпадают полностьютолько у этого: FDCAN1, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, LTDC, MDF1, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 3026 КБ |
| STM32U5F7VJTx | STM32U5F7/5G7 | 100 из 100 | выводы совпадают полностьютолько у этого: FDCAN1, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, LTDC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 3026 КБ |
| STM32U5G7VJTx | STM32U5F7/5G7 | 100 из 100 | выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, LTDC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 3026 КБ |
| STM32U535VCTx | STM32U5x5 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC2, COMP2, FDCAN2, I3C1, I3C2, OPAMP2, PKA, SPI4, TIM12, USART2, USB; только у него: ADC4, CORDIC, DCMI, FMAC, MDF1, PSSI, TIM5, USB_DRD_FS; флеш-память до 1024 и 256 КБ; ОЗУ 640 и 274 КБ |
| STM32U535VETx | STM32U5x5 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC2, COMP2, FDCAN2, I3C1, I3C2, OPAMP2, PKA, SPI4, TIM12, USART2, USB; только у него: ADC4, CORDIC, DCMI, FMAC, MDF1, PSSI, TIM5, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 274 КБ |
| STM32U545VETx | STM32U5x5 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC2, COMP2, FDCAN2, I3C1, I3C2, OPAMP2, SPI4, TIM12, USART2, USB; только у него: ADC4, AES, CORDIC, DCMI, FMAC, MDF1, PSSI, TIM5, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 640 и 274 КБ |
| STM32U575VGTx | STM32U575/585 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; ОЗУ 640 и 786 КБ |
| STM32U575VITx | STM32U575/585 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 786 КБ |
| STM32U585VITx | STM32U575/585 | 100 из 100 | выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 786 КБ |
Частые вопросы
На каких выводах USART1 у STM32U3B5VGTx?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32U3B5VGTx выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (вывод 72, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U3B5VGTx?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 89, AF4) или PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32U3B5VGTx в корпусе LQFP100?
82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U3Cortex-M33 до 96 МГц на технологии near-threshold: U375, U385, U3B5 и U3C5 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
