STM32U535VETx в корпусе LQFP100: распиновка

STM32U535VETx — микроконтроллер STM32U5 на ядре Cortex-M33: 512 КБ флеш-памяти и 274 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
512 КБ
ОЗУ
274 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
82

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U535VETx в корпусе LQFP100, вид сверхуSTM32U535VETxLQFP100, вид сверхуPE2 — вывод 1: DEBUG_TRACECLK, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: DEBUG_TRACED0, OCTOSPI1_DQS, SAI1_SD_B, TAMP_IN6, TAMP_OUT3, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DCMI_D4, DEBUG_TRACED1, PSSI_D4, PWR_WKUP1, SAI1_D2, SAI1_FS_A, TAMP_IN7, TAMP_OUT8, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DCMI_D6, DEBUG_TRACED2, PSSI_D6, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, TAMP_IN8, TAMP_OUT7, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DCMI_D7, DEBUG_TRACED3, PSSI_D7, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDPH0-OSC_IN — вывод 12: RCC_OSC_IN12PH0-OSC_INPH1-OSC_OUT — вывод 13: RCC_OSC_OUT13PH1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN1, ADC4_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDY15PC0PC1 — вывод 16: ADC1_IN2, ADC4_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSI16PC1PC2 — вывод 17: ADC1_IN3, ADC4_IN3, LPTIM1_IN2, MDF1_CCK1, OCTOSPI1_IO5, SPI2_MISO17PC2PC3 — вывод 18: ADC1_IN4, ADC4_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI18PC3VSSA — вывод 1919VSSAVREF- — вывод 2020VREF-VREF+ — вывод 21: VREFBUF_OUT21VREF+VDDA — вывод 2222VDDAPA0 — вывод 23: ADC1_IN5, AUDIOCLK, OCTOSPI1_NCS, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX23PA0PA1 — вывод 24: ADC1_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX24PA1PA2 — вывод 25: ADC1_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH325PA2PA3 — вывод 26: ADC1_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH426PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_CH1, OCTOSPI1_NCS, PSSI_DE, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS29PA4PA5 — вывод 30: ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PSSI_D14, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RX30PA5PA6 — вывод 31: ADC1_IN11, ADC4_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPI1_IO3, PSSI_PDCK, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS31PA6PA7 — вывод 32: ADC1_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPI1_IO2, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TX32PA7PC4 — вывод 33: ADC1_IN13, ADC4_IN22, COMP1_INM, OCTOSPI1_IO7, USART3_TX33PC4PC5 — вывод 34: ADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, TIM1_CH4N, USART3_RX34PC5PB0 — вывод 35: ADC1_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK35PB0PB1 — вывод 36: ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS36PB1PB2 — вывод 37: ADC1_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4N37PB2PE7 — вывод 38: PWR_WKUP6, SAI1_SD_B, TIM1_ETR38PE7PE8 — вывод 39: PWR_WKUP7, SAI1_SCK_B, TIM1_CH1N39PE8PE9 — вывод 40: ADF1_CCK0, DAC1_EXTI9, MDF1_CCK0, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH140PE9PE10 — вывод 41: ADF1_SDI0, OCTOSPI1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO141PE10PE11 — вывод 42: ADC1_EXTI11, OCTOSPI1_NCS, SPI1_RDY, TIM1_CH2, TSC_G5_IO242PE11PE12 — вывод 43: OCTOSPI1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO343PE12PE13 — вывод 44: OCTOSPI1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO444PE13PE14 — вывод 45: OCTOSPI1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC4_EXTI15, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_CH4N46PE15PB10 — вывод 47: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX47PB10VCAP — вывод 4848VCAPVSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: I2C2_SMBA, LPUART1_DE, LPUART1_RTS, MDF1_SDI1, OCTOSPI1_NCLK, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CK51PB12PB13 — вывод 52: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS52PB13PB14 — вывод 53: I2C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS53PB14PB15 — вывод 54: ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N54PB15PD8 — вывод 55: DCMI_HSYNC, PSSI_DE, USART3_TX55PD8PD9 — вывод 56: DAC1_EXTI9, DCMI_PIXCLK, LPTIM2_IN2, LPTIM3_IN1, PSSI_PDCK, USART3_RX56PD9PD10 — вывод 57: LPTIM2_CH2, LPTIM3_ETR, TSC_G6_IO1, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC4_IN15, I2C4_SMBA, LPTIM2_ETR, TSC_G6_IO2, USART3_CTS58PD11PD12 — вывод 59: ADC4_IN16, I2C4_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS59PD12PD13 — вывод 60: ADC4_IN17, I2C4_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO460PD13PD14 — вывод 61: LPTIM3_CH1, TIM4_CH361PD14PD15 — вывод 62: ADC1_EXTI15, ADC4_EXTI15, LPTIM3_CH2, TIM4_CH462PD15PC6 — вывод 63: DCMI_D0, PSSI_D0, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO163PC6PC7 — вывод 64: DCMI_D1, LPTIM2_CH2, PSSI_D1, PWR_CDSTOP, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO264PC7PC8 — вывод 65: DCMI_D2, LPTIM3_CH1, PSSI_D2, PWR_SRDSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO365PC8PC9 — вывод 66: DAC1_EXTI9, DCMI_D3, DEBUG_TRACED0, LPTIM3_CH2, PSSI_D3, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_NOE66PC9PA8 — вывод 67: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOF67PA8PA9 — вывод 68: DAC1_EXTI9, DCMI_D0, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX68PA9PA10 — вывод 69: CRS_SYNC, DCMI_D1, LPTIM2_IN2, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX69PA10PA11 — вывод 70: ADC1_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DM70PA11PA12 — вывод 71: FDCAN1_TX, OCTOSPI1_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP71PA12PA13 (JTMS/SWDIO) — вывод 72: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE72PA13 (JTMS/SWDIO)VDDUSB — вывод 7373VDDUSBVSS — вывод 7474VSSVDD — вывод 7575VDDPA14 (JTCK/SWCLK) — вывод 76: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOF76PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 77: ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, USART3_DE, USART3_RTS77PA15 (JTDI)PC10 — вывод 78: ADF1_CCK1, DCMI_D8, DEBUG_TRACED1, LPTIM3_ETR, PSSI_D8, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADF1_SDI0, DCMI_D2, DCMI_D4, LPTIM3_IN1, OCTOSPI1_NCS, PSSI_D2, PSSI_D4, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RX79PC11PC12 — вывод 80: DCMI_D9, DEBUG_TRACED3, PSSI_D9, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK80PC12PD0 — вывод 81: FDCAN1_RX, SPI2_NSS, TIM8_CH4N81PD0PD1 — вывод 82: FDCAN1_TX, SPI2_SCK82PD1PD2 — вывод 83: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS83PD2PD3 — вывод 84: DCMI_D5, MDF1_SDI0, OCTOSPI1_NCS, PSSI_D5, SPI2_MISO, SPI2_SCK84PD3PD4 — вывод 85: MDF1_CKI0, OCTOSPI1_IO4, SPI2_MOSI85PD4PD5 — вывод 86: OCTOSPI1_IO5, SPI2_RDY86PD5PD6 — вывод 87: DCMI_D10, MDF1_SDI1, OCTOSPI1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SPI3_MOSI87PD6PD7 — вывод 88: LPTIM4_OUT, MDF1_CKI1, OCTOSPI1_IO788PD7PB3 (JTDO/TRACESWO) — вывод 89: ADF1_CCK0, COMP1_INP, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS89PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 90: ADF1_SDI0, COMP1_INP, DCMI_D12, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, PSSI_D12, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS90PB4 (NJTRST)PB5 — вывод 91: DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PSSI_D10, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CK91PB5PB6 — вывод 92: COMP1_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, PSSI_D5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX92PB6PB7 — вывод 93: DCMI_VSYNC, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PSSI_RDY, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX93PB7PH3-BOOT0 — вывод 9494PH3-BOOT0PB8 — вывод 95: DCMI_D6, FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PSSI_D6, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH395PB8PB9 — вывод 96: DAC1_EXTI9, DCMI_D7, FDCAN1_TX, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH496PB9PE0 — вывод 97: DCMI_D2, PSSI_D2, TIM16_CH1, TIM4_ETR97PE0PE1 — вывод 98: DCMI_D3, PSSI_D3, TIM17_CH198PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

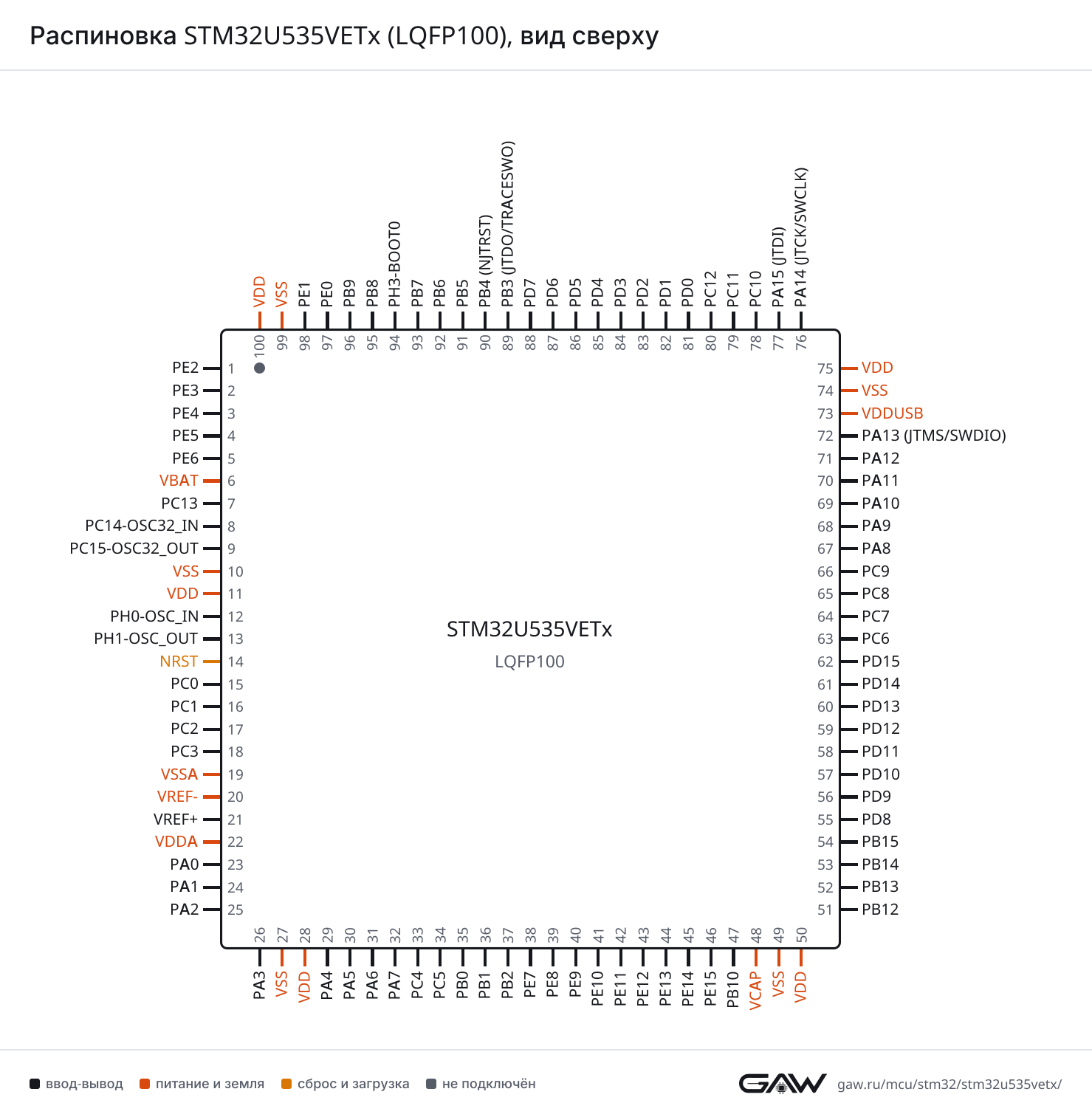

Распиновка STM32U535VETx (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1479 × 1513 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7), PB5 (91, AF7)
CTSPA11 (70, AF7), PB4 (NJTRST) (90, AF7)
DEPA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7)
RTSPA12 (71, AF7), PB3 (JTDO/TRACESWO) (89, AF7)
RXPA10 (69, AF7), PB7 (93, AF7)
TXPA9 (68, AF7), PB6 (92, AF7)
USART3CKPB0 (35, AF7), PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPA6 (31, AF7), PB13 (52, AF7), PD11 (58, AF7)
DEPB1 (36, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7)
RTSPB1 (36, AF7), PB14 (53, AF7), PD12 (59, AF7), PA15 (JTDI) (77, AF7), PD2 (83, AF7)
RXPA5 (30, AF7), PC5 (34, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPA7 (32, AF7), PC4 (33, AF7), PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (93, AF8)
DEPA15 (JTDI) (77, AF8)
RTSPA15 (JTDI) (77, AF8)
RXPA1 (24, AF8), PC11 (79, AF8)
TXPA0 (23, AF8), PC10 (78, AF8)
UART5CTSPB5 (91, AF8)
DEPB4 (NJTRST) (90, AF8)
RTSPB4 (NJTRST) (90, AF8)
RXPD2 (83, AF8)
TXPC12 (80, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (31, AF8), PB13 (52, AF8)
DEPB1 (36, AF8), PB12 (51, AF8)
RTSPB1 (36, AF8), PB12 (51, AF8)
RXPC0 (15, AF8), PA3 (26, AF8), PB10 (47, AF8)
TXPC1 (16, AF8), PA2 (25, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PE14 (45, AF5), PA11 (70, AF5), PB4 (NJTRST) (90, AF5)
MOSIPA7 (32, AF5), PE15 (46, AF5), PA12 (71, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PB0 (35, AF5), PE12 (43, AF5), PA15 (JTDI) (77, AF5)
RDYPA2 (25, AF5), PB2 (37, AF5), PE11 (42, AF5), PA8 (67, AF5)
SCKPA1 (24, AF5), PA5 (30, AF5), PE13 (44, AF5), PB3 (JTDO/TRACESWO) (89, AF5)
SPI2MISOPC2 (17, AF5), PB14 (53, AF5), PD3 (84, AF5)
MOSIPC1 (16, AF3), PC3 (18, AF5), PB15 (54, AF5), PD4 (85, AF5)
NSSPB12 (51, AF5), PD0 (81, AF5), PB9 (96, AF5)
RDYPC0 (15, AF5), PD5 (86, AF5)
SCKPB10 (47, AF5), PB13 (52, AF5), PA9 (68, AF3), PD1 (82, AF5), PD3 (84, AF3)
SPI3MISOPC11 (79, AF6), PB4 (NJTRST) (90, AF6)
MOSIPC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (JTDI) (77, AF6)
RDYPA0 (23, AF6), PB8 (95, AF6)
SCKPC10 (78, AF6), PB3 (JTDO/TRACESWO) (89, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB3 (JTDO/TRACESWO) (89, AF4), PB7 (93, AF4), PB9 (96, AF4)
SMBAPA1 (24, AF4), PA14 (JTCK/SWCLK) (76, AF4), PB5 (91, AF4)
I2C2SCLPB10 (47, AF4), PB13 (52, AF4)
SDAPB14 (53, AF4)
SMBAPB12 (51, AF4)
I2C3SCLPC0 (15, AF4), PA7 (32, AF4)
SDAPC1 (16, AF4), PB4 (NJTRST) (90, AF4)
SMBAPB2 (37, AF4)
I2C4SCLPB10 (47, AF3), PD12 (59, AF4), PB6 (92, AF5)
SDAPD13 (60, AF4), PB7 (93, AF5)
SMBAPD11 (58, AF4), PA14 (JTCK/SWCLK) (76, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70)
DPPA12 (71)
NOEPC9 (66, AF10), PA13 (JTMS/SWDIO) (72, AF10)
SOFPA8 (67, AF10), PA14 (JTCK/SWCLK) (76, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (96, AF8)
CKPC12 (80, AF12)
CKINPB8 (95, AF8)
CMDPD2 (83, AF12)
D0PC8 (65, AF12)
D0DIRPC6 (63, AF8)
D1PC9 (66, AF12)
D2PC10 (78, AF12)
D3PC11 (79, AF12)
D4PB8 (95, AF12)
D5PC0 (15, AF12), PB9 (96, AF12)
D6PC6 (63, AF12)
D7PC7 (64, AF12)
D123DIRPC7 (64, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (26, AF10), PE10 (41, AF10), PB10 (47, AF10)
DQSPE3 (2, AF3), PA1 (24, AF10), PB2 (37, AF10)
IO0PB1 (36, AF10), PE12 (43, AF10)
IO1PB0 (35, AF10), PE13 (44, AF10)
IO2PA7 (32, AF10), PE14 (45, AF10)
IO3PA6 (31, AF10), PE15 (46, AF10)
IO4PC1 (16, AF10), PD4 (85, AF10)
IO5PC2 (17, AF10), PD5 (86, AF10)
IO6PC3 (18, AF10), PD6 (87, AF10)
IO7PC0 (15, AF3), PC4 (33, AF10), PD7 (88, AF10)
NCLKPE9 (40, AF10), PB12 (51, AF10), PB5 (91, AF3)
NCSPA0 (23, AF10), PA2 (25, AF10), PA4 (29, AF3), PE11 (42, AF10), PA12 (71, AF6), PC11 (79, AF5), PD3 (84, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (26, AF3), PB8 (95, AF3)
CK2PE5 (4, AF3), PA8 (67, AF3)
D1PE6 (5, AF3), PC3 (18, AF3), PA10 (69, AF3), PD6 (87, AF3)
D2PE4 (3, AF3), PB9 (96, AF3)
D3PC5 (34, AF3)
FS_APE4 (3, AF13), PA9 (68, AF13), PB9 (96, AF13)
FS_BPA4 (29, AF13), PE9 (40, AF13), PA14 (JTCK/SWCLK) (76, AF13), PB6 (92, AF13)
MCLK_APE2 (1, AF13), PA3 (26, AF13), PB8 (95, AF13)
MCLK_BPE10 (41, AF13), PB4 (NJTRST) (90, AF13)
SCK_APE5 (4, AF13), PB10 (47, AF13), PA8 (67, AF13)
SCK_BPE8 (39, AF13), PB3 (JTDO/TRACESWO) (89, AF13)
SD_APE6 (5, AF13), PC1 (16, AF13), PC3 (18, AF13), PA10 (69, AF13), PD6 (87, AF13)
SD_BPE3 (2, AF13), PE7 (38, AF13), PA13 (JTMS/SWDIO) (72, AF13), PB5 (91, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (JTDI) (77)
IN1PC0 (15)
IN2PC1 (16)
IN3PC2 (17)
IN4PC3 (18)
IN5PA0 (23)
IN6PA1 (24)
IN7PA2 (25)
IN8PA3 (26)
IN9PA4 (29)
IN10PA5 (30)
IN11PA6 (31)
IN12PA7 (32)
IN13PC4 (33)
IN14PC5 (34)
IN15PB0 (35)
IN16PB1 (36)
IN17PB2 (37)
ADC4EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (JTDI) (77)
IN1PC0 (15)
IN2PC1 (16)
IN3PC2 (17)
IN4PC3 (18)
IN9PA4 (29)
IN10PA5 (30)
IN11PA6 (31)
IN15PD11 (58)
IN16PD12 (59)
IN17PD13 (60)
IN18PB0 (35)
IN19PB1 (36)
IN20PA7 (32)
IN22PC4 (33)
IN23PC5 (34)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (33), PB1 (36)
INPPA2 (25), PC5 (34), PB2 (37), PB3 (JTDO/TRACESWO) (89), PB4 (NJTRST) (90), PB6 (92)
OUTPB0 (35, AF12), PB10 (47, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (24)
VINPPA0 (23)
VOUTPA3 (26)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (21)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1)
BKIN2PE14 (45, AF2), PA11 (70, AF2)
CH1PE9 (40, AF1), PA8 (67, AF1)
CH1NPA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1)
CH2PE11 (42, AF1), PA9 (68, AF1)
CH2NPB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1)
CH3PE13 (44, AF1), PA10 (69, AF1)
CH3NPB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1)
CH4PE14 (45, AF1), PA11 (70, AF1)
CH4NPC5 (34, AF1), PE15 (46, AF3)
ETRPE7 (38, AF1), PA12 (71, AF1)
TIM2CH1PA0 (23, AF1), PA5 (30, AF1), PA15 (JTDI) (77, AF1)
CH2PA1 (24, AF1), PB3 (JTDO/TRACESWO) (89, AF1)
CH3PA2 (25, AF1), PB10 (47, AF1)
CH4PA3 (26, AF1)
ETRPA0 (23, AF14), PA5 (30, AF2), PA15 (JTDI) (77, AF2)
TIM3CH1PE3 (2, AF2), PA6 (31, AF2), PC6 (63, AF2), PB4 (NJTRST) (90, AF2)
CH2PE4 (3, AF2), PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PE5 (4, AF2), PB0 (35, AF2), PC8 (65, AF2)
CH4PE6 (5, AF2), PB1 (36, AF2), PC9 (66, AF2)
ETRPE2 (1, AF2), PD2 (83, AF2)
TIM4CH1PD12 (59, AF2), PB6 (92, AF2)
CH2PD13 (60, AF2), PB7 (93, AF2)
CH3PD14 (61, AF2), PB8 (95, AF2)
CH4PD15 (62, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0 (23, AF2)
CH2PA1 (24, AF2)
CH3PA2 (25, AF2)
CH4PA3 (26, AF2)
TIM8BKINPA6 (31, AF3), PB7 (93, AF3)
BKIN2PC9 (66, AF1), PB6 (92, AF3)
CH1PC6 (63, AF3)
CH1NPA5 (30, AF3), PA7 (32, AF3)
CH2PC7 (64, AF3)
CH2NPB0 (35, AF3), PB14 (53, AF3)
CH3PC8 (65, AF3)
CH3NPB1 (36, AF3), PB15 (54, AF3)
CH4PC9 (66, AF3)
CH4NPB2 (37, AF3), PD0 (81, AF3)
ETRPA0 (23, AF3)
TIM15BKINPB12 (51, AF14), PA9 (68, AF14)
CH1PA2 (25, AF14), PB14 (53, AF14)
CH1NPA1 (24, AF14), PB13 (52, AF14)
CH2PA3 (26, AF14), PB15 (54, AF14)
TIM16BKINPB5 (91, AF14)
CH1PA6 (31, AF14), PB8 (95, AF14), PE0 (97, AF14)
CH1NPB6 (92, AF14)
TIM17BKINPA10 (69, AF14), PB4 (NJTRST) (90, AF14)
CH1PA7 (32, AF14), PB9 (96, AF14), PE1 (98, AF14)
CH1NPB7 (93, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (16, AF1), PB2 (37, AF1), PA14 (JTCK/SWCLK) (76, AF1), PB3 (JTDO/TRACESWO) (89, AF2)
CH2PA1 (24, AF0), PB4 (NJTRST) (90, AF1)
ETRPC3 (18, AF1), PB6 (92, AF1)
IN1PC0 (15, AF1), PB5 (91, AF1)
IN2PC2 (17, AF1), PB7 (93, AF1)
LPTIM2CH1PA4 (29, AF14), PD13 (60, AF14), PA8 (67, AF14)
CH2PA7 (32, AF13), PD10 (57, AF2), PC7 (64, AF14)
ETRPC3 (18, AF14), PA5 (30, AF14), PD11 (58, AF14)
IN1PC0 (15, AF14), PB1 (36, AF14), PD12 (59, AF14)
IN2PB15 (54, AF2), PD9 (56, AF2), PA10 (69, AF2)
LPTIM3CH1PC3 (18, AF2), PB0 (35, AF4), PB10 (47, AF2), PD14 (61, AF14), PC8 (65, AF14)
CH2PB1 (36, AF4), PD15 (62, AF14), PC9 (66, AF14)
ETRPB14 (53, AF2), PD10 (57, AF14), PC10 (78, AF2)
IN1PB13 (52, AF2), PD9 (56, AF14), PC11 (79, AF2)
LPTIM4ETRPD2 (83, AF13)
IN1PD13 (60, AF13)
OUTPD7 (88, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (7)
OUT2PB2 (37)
REFINPB15 (54, AF0)
TSPC13 (7)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (63, AF10), PA9 (68, AF5)
D1PC7 (64, AF10), PA10 (69, AF5)
D2PC8 (65, AF10), PC11 (79, AF4), PE0 (97, AF10)
D3PC9 (66, AF4), PE1 (98, AF10)
D4PE4 (3, AF10), PC11 (79, AF10)
D5PD3 (84, AF4), PB6 (92, AF10)
D6PE5 (4, AF10), PB8 (95, AF10)
D7PE6 (5, AF10), PB9 (96, AF10)
D8PC10 (78, AF10)
D9PC12 (80, AF10)
D10PD6 (87, AF4), PB5 (91, AF10)
D11PD2 (83, AF10)
D12PB4 (NJTRST) (90, AF10)
HSYNCPA4 (29, AF10), PD8 (55, AF10)
PIXCLKPA6 (31, AF4), PD9 (56, AF10)
VSYNCPB7 (93, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (63, AF10), PA9 (68, AF5)
D1PC7 (64, AF10), PA10 (69, AF5)
D2PC8 (65, AF10), PC11 (79, AF4), PE0 (97, AF10)
D3PC9 (66, AF4), PE1 (98, AF10)
D4PE4 (3, AF10), PC11 (79, AF10)
D5PD3 (84, AF4), PB6 (92, AF10)
D6PE5 (4, AF10), PB8 (95, AF10)
D7PE6 (5, AF10), PB9 (96, AF10)
D8PC10 (78, AF10)
D9PC12 (80, AF10)
D10PD6 (87, AF4), PB5 (91, AF10)
D11PD2 (83, AF10)
D12PB4 (NJTRST) (90, AF10)
D14PA5 (30, AF4)
D15PC5 (34, AF4)
DEPA4 (29, AF10), PD8 (55, AF10)
PDCKPA6 (31, AF4), PD9 (56, AF10)
RDYPB7 (93, AF10)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (51, AF9)
G1_IO2PB13 (52, AF9)
G1_IO3PB14 (53, AF9)
G2_IO1PB4 (NJTRST) (90, AF9)
G2_IO2PB5 (91, AF9)
G2_IO3PB6 (92, AF9)
G2_IO4PB7 (93, AF9)
G3_IO2PC10 (78, AF9)
G3_IO3PC11 (79, AF9)
G3_IO4PC12 (80, AF9)
G4_IO1PC6 (63, AF9)
G4_IO2PC7 (64, AF9)
G4_IO3PC8 (65, AF9)
G4_IO4PC9 (66, AF9)
G5_IO1PE10 (41, AF9)
G5_IO2PE11 (42, AF9)
G5_IO3PE12 (43, AF9)
G5_IO4PE13 (44, AF9)
G6_IO1PD10 (57, AF9)
G6_IO2PD11 (58, AF9)
G6_IO3PD12 (59, AF9)
G6_IO4PD13 (60, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
SYNCPB10 (47, AF9), PD2 (83, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PE9 (40, AF6), PB8 (95, AF5)
CCK1PC2 (17, AF6)
CKI0PB2 (37, AF6), PD4 (85, AF6)
CKI1PB13 (52, AF6), PD7 (88, AF6)
SDI0PB1 (36, AF6), PD3 (84, AF6)
SDI1PB12 (51, AF6), PD6 (87, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE9 (40, AF3), PB3 (JTDO/TRACESWO) (89, AF3)
CCK1PC10 (78, AF3)
SDI0PE10 (41, AF3), PC11 (79, AF3), PB4 (NJTRST) (90, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (76, AF0)
JTDIPA15 (JTDI) (77, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (89, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (72, AF0)
NJTRSTPB4 (NJTRST) (90, AF0)
TRACECLKPE2 (1, AF0), PA8 (67, AF12)
TRACED0PE3 (2, AF0), PC1 (16, AF0), PC9 (66, AF0)
TRACED1PE4 (3, AF0), PC10 (78, AF0)
TRACED2PE5 (4, AF0), PD2 (83, AF0)
TRACED3PE6 (5, AF0), PC12 (80, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (25)
MCOPA8 (67, AF0)
OSC_INPH0-OSC_IN (12)
OSC_OUTPH1-OSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (30, AF0), PC6 (63, AF0)
PWR_WKUP1PE4 (3), PA0 (23), PB2 (37)
PWR_WKUP2PE5 (4), PC13 (7), PA4 (29)
PWR_WKUP3PE6 (5), PA1 (24), PB6 (92)
PWR_WKUP4PA2 (25), PB1 (36), PB7 (93)
PWR_WKUP5PA3 (26), PC5 (34), PB8 (95)
PWR_WKUP6PA5 (30), PE7 (38), PB5 (91)
PWR_WKUP7PA6 (31), PE8 (39), PB15 (54)
PWR_WKUP8PA7 (32), PB10 (47)
TAMP_IN1PC13 (7)
TAMP_IN2PA0 (23)
TAMP_IN3PE6 (5)
TAMP_IN4PC5 (34)
TAMP_IN5PA1 (24)
TAMP_IN6PE3 (2)
TAMP_IN7PE4 (3)
TAMP_IN8PE5 (4)
TAMP_OUT1PA0 (23)
TAMP_OUT2PC13 (7)
TAMP_OUT3PE3 (2)
TAMP_OUT4PA1 (24)
TAMP_OUT5PC5 (34)
TAMP_OUT6PE6 (5)
TAMP_OUT7PE5 (4)
TAMP_OUT8PE4 (3)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводDEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводDEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDCMI_D4 (AF10), DEBUG_TRACED1 (AF0), PSSI_D4 (AF10), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDCMI_D6 (AF10), DEBUG_TRACED2 (AF0), PSSI_D6 (AF10), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDCMI_D7 (AF10), DEBUG_TRACED3 (AF0), PSSI_D7 (AF10), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
10VSSпитание—
11VDDпитание—
12PH0-OSC_INввод-выводRCC_OSC_IN
13PH1-OSC_OUTввод-выводRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
16PC1ввод-выводADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
17PC2ввод-выводADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
18PC3ввод-выводADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
19VSSAпитание—
20VREF-питание—
21VREF+служебныйVREFBUF_OUT
22VDDAпитание—
23PA0ввод-выводADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8)
24PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8)
25PA2ввод-выводADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2)
26PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
30PA5ввод-выводADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
31PA6ввод-выводADC1_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
32PA7ввод-выводADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
33PC4ввод-выводADC1_IN13, ADC4_IN22, COMP1_INM, OCTOSPI1_IO7 (AF10), USART3_TX (AF7)
34PC5ввод-выводADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15 (AF4), PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, TIM1_CH4N (AF1), USART3_RX (AF7)
35PB0ввод-выводADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
36PB1ввод-выводADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
37PB2ввод-выводADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3)
38PE7ввод-выводPWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
39PE8ввод-выводPWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
40PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, MDF1_CCK0 (AF6), OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
41PE10ввод-выводADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
42PE11ввод-выводADC1_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
43PE12ввод-выводOCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
44PE13ввод-выводOCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
45PE14ввод-выводOCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
46PE15ввод-выводADC1_EXTI15, ADC4_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3)
47PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
48VCAPпитание—
49VSSпитание—
50VDDпитание—
51PB12ввод-выводI2C2_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI1 (AF6), OCTOSPI1_NCLK (AF10), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)
52PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
53PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
54PB15ввод-выводADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
55PD8ввод-выводDCMI_HSYNC (AF10), PSSI_DE (AF10), USART3_TX (AF7)
56PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), PSSI_PDCK (AF10), USART3_RX (AF7)
57PD10ввод-выводLPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC4_IN15, I2C4_SMBA (AF4), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
59PD12ввод-выводADC4_IN16, I2C4_SCL (AF4), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
60PD13ввод-выводADC4_IN17, I2C4_SDA (AF4), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
61PD14ввод-выводLPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
62PD15ввод-выводADC1_EXTI15, ADC4_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
63PC6ввод-выводDCMI_D0 (AF10), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
64PC7ввод-выводDCMI_D1 (AF10), LPTIM2_CH2 (AF14), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
65PC8ввод-выводDCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
66PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
67PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
68PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
69PA10ввод-выводCRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
70PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
71PA12ввод-выводFDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
72PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
73VDDUSBпитание—
74VSSпитание—
75VDDпитание—
76PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
77PA15 (JTDI)ввод-выводADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
78PC10ввод-выводADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
80PC12ввод-выводDCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
81PD0ввод-выводFDCAN1_RX (AF9), SPI2_NSS (AF5), TIM8_CH4N (AF3)
82PD1ввод-выводFDCAN1_TX (AF9), SPI2_SCK (AF5)
83PD2ввод-выводDCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
84PD3ввод-выводDCMI_D5 (AF4), MDF1_SDI0 (AF6), OCTOSPI1_NCS (AF10), PSSI_D5 (AF4), SPI2_MISO (AF5), SPI2_SCK (AF3)
85PD4ввод-выводMDF1_CKI0 (AF6), OCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5)
86PD5ввод-выводOCTOSPI1_IO5 (AF10), SPI2_RDY (AF5)
87PD6ввод-выводDCMI_D10 (AF4), MDF1_SDI1 (AF6), OCTOSPI1_IO6 (AF10), PSSI_D10 (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5)
88PD7ввод-выводLPTIM4_OUT (AF13), MDF1_CKI1 (AF6), OCTOSPI1_IO7 (AF10)
89PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
90PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP1_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
91PB5ввод-выводDCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
92PB6ввод-выводCOMP1_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
93PB7ввод-выводDCMI_VSYNC (AF10), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
94PH3-BOOT0ввод-вывод—
95PB8ввод-выводDCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
96PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
97PE0ввод-выводDCMI_D2 (AF10), PSSI_D2 (AF10), TIM16_CH1 (AF14), TIM4_ETR (AF2)
98PE1ввод-выводDCMI_D3 (AF10), PSSI_D3 (AF10), TIM17_CH1 (AF14)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP48вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD11, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VDDUSB73питание приёмопередатчика USB
VREF-20нижнее опорное напряжение АЦП
VSS10, 27, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
VREF+21верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U535VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U535VESTM32U535VETx512 КБ274 КБ

Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U5A5VJTxSTM32U5x5100 из 100выводы совпадают полностьютолько у этого: USB_DRD_FS; только у него: ADC2, AES, COMP2, DMA2D, FMC, I2C5, I2C6, OCTOSPI2, OPAMP2, PKA, SAI2, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; флеш-память до 512 и 4096 КБ; ОЗУ 274 и 2514 КБ
STM32U535VCTxSTM32U5x5100 из 100выводы совпадают полностьюфлеш-память до 512 и 256 КБ
STM32U545VETxSTM32U5x5100 из 100выводы совпадают полностьютолько у него: AES, PKA
STM32U595VITxSTM32U5x5100 из 100выводы совпадают полностьютолько у этого: USB_DRD_FS; только у него: ADC2, COMP2, DMA2D, FMC, I2C5, I2C6, OCTOSPI2, OPAMP2, SAI2, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; флеш-память до 512 и 2048 КБ; ОЗУ 274 и 2514 КБ
STM32U595VJTxSTM32U5x5100 из 100выводы совпадают полностьютолько у этого: USB_DRD_FS; только у него: ADC2, COMP2, DMA2D, FMC, I2C5, I2C6, OCTOSPI2, OPAMP2, SAI2, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; флеш-память до 512 и 4096 КБ; ОЗУ 274 и 2514 КБ
STM32U3B5VGTxSTM32U3x5100 из 100выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, FMAC, MDF1, PSSI, TIM5, USB_DRD_FS; только у него: ADC2, COMP2, FDCAN2, I3C1, I3C2, OPAMP2, PKA, SPI4, TIM12, USART2, USB; флеш-память до 512 и 1024 КБ; ОЗУ 274 и 640 КБ
STM32U3B5VITxSTM32U3x5100 из 100выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, FMAC, MDF1, PSSI, TIM5, USB_DRD_FS; только у него: ADC2, COMP2, FDCAN2, I3C1, I3C2, OPAMP2, PKA, SPI4, TIM12, USART2, USB; флеш-память до 512 и 2048 КБ; ОЗУ 274 и 640 КБ
STM32U3C5VITxSTM32U3x5100 из 100выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, FMAC, MDF1, PSSI, TIM5, USB_DRD_FS; только у него: ADC2, AES, COMP2, FDCAN2, I3C1, I3C2, OPAMP2, PKA, SPI4, TIM12, USART2, USB; флеш-память до 512 и 2048 КБ; ОЗУ 274 и 640 КБ
STM32U5F7VITxSTM32U5F7/5G7100 из 100выводы совпадают полностьютолько у этого: FDCAN1, USB_DRD_FS; только у него: ADC2, COMP2, DMA2D, FMC, I2C5, I2C6, LTDC, OPAMP2, SAI2, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; флеш-память до 512 и 2048 КБ; ОЗУ 274 и 3026 КБ
STM32U5F7VJTxSTM32U5F7/5G7100 из 100выводы совпадают полностьютолько у этого: FDCAN1, USB_DRD_FS; только у него: ADC2, COMP2, DMA2D, FMC, I2C5, I2C6, LTDC, OCTOSPI2, OPAMP2, SAI2, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; флеш-память до 512 и 4096 КБ; ОЗУ 274 и 3026 КБ
STM32U5G7VJTxSTM32U5F7/5G7100 из 100выводы совпадают полностьютолько у этого: USB_DRD_FS; только у него: ADC2, AES, COMP2, DMA2D, FMC, I2C5, I2C6, LTDC, OCTOSPI2, OPAMP2, PKA, SAI2, SDMMC2, UCPD1, USART2, USART6, USB_OTG_HS; флеш-память до 512 и 4096 КБ; ОЗУ 274 и 3026 КБ
STM32U575VGTxSTM32U575/585100 из 100выводы совпадают полностьютолько у этого: USB_DRD_FS; только у него: COMP2, DMA2D, FMC, OCTOSPI2, OPAMP2, SAI2, SDMMC2, UCPD1, USART2, USB_OTG_FS; флеш-память до 512 и 1024 КБ; ОЗУ 274 и 786 КБ

Частые вопросы

На каких выводах USART1 у STM32U535VETx?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).

Где у STM32U535VETx выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 72, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U535VETx?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB3 (JTDO/TRACESWO) (вывод 89, AF4) или PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32U535VETx в корпусе LQFP100?

82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
