STM32U3B5ZGTxQ в корпусе LQFP144: распиновка

STM32U3B5ZGTxQ — микроконтроллер STM32U3 на ядре Cortex-M33: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 111 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
640 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
111

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U3B5ZGTxQ в корпусе LQFP144, вид сверхуSTM32U3B5ZGTxQLQFP144, вид сверхуPE2 — вывод 1: DEBUG_TRACECLK, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: DEBUG_TRACED0, OCTOSPI1_DQS, SAI1_SD_B, SPI4_RDY, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DEBUG_TRACED1, PWR_WKUP1, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DEBUG_TRACED2, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DEBUG_TRACED3, PWR_WKUP3, SAI1_D1, SAI1_SD_A, SPI4_MOSI, TAMP_IN3, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN17PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: I2C2_SDA10PF0PF1 — вывод 11: I2C2_SCL11PF1PF2 — вывод 12: I2C2_SMBA, LPTIM3_CH2, PWR_WKUP812PF2PF3 — вывод 13: LPTIM3_IN113PF3PF4 — вывод 14: LPTIM3_ETR14PF4PF5 — вывод 15: LPTIM3_CH115PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: OCTOSPI1_IO3, SAI1_SD_B, TIM12_CH118PF6PF7 — вывод 19: FDCAN1_RX, OCTOSPI1_IO2, SAI1_MCLK_B, TIM12_CH219PF7PF8 — вывод 20: FDCAN1_TX, OCTOSPI1_IO0, SAI1_SCK_B20PF8PF9 — вывод 21: DAC1_EXTI9, OCTOSPI1_IO1, SAI1_FS_B, TIM15_CH121PF9PF10 — вывод 22: OCTOSPI1_CLK, TIM15_CH222PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN1, I2C3_SCL, I3C2_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, OCTOSPI1_IO7, SDMMC1_D5, SPI2_RDY26PC0PC1 — вывод 27: ADC1_IN2, DEBUG_TRACED0, I2C3_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSI27PC1PC2 — вывод 28: ADC2_IN1, LPTIM1_IN2, OCTOSPI1_IO5, SPI2_MISO28PC2PC3 — вывод 29: ADC2_IN2, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI29PC3VSSA — вывод 3030VSSAVREF+ — вывод 31: VREFBUF_OUT31VREF+VDDA — вывод 3232VDDAPA0 — вывод 33: ADC1_IN3, AUDIOCLK, HSP1_SNP0, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TIM12_CH1, TIM2_CH1, TIM2_ETR, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS33PA0PA1 — вывод 34: ADC1_IN4, HSP1_SNP1, I2C1_SMBA, I2C2_SMBA, I3C1_SDA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TIM12_CH2, TIM15_CH1N, TIM2_CH2, UART4_RX, USART2_DE, USART2_RTS34PA1PA2 — вывод 35: ADC1_IN5, COMP1_INP, HSP1_SNP2, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, USART2_TX35PA2PA3 — вывод 36: ADC1_IN6, COMP1_INP, HSP1_SNP3, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, USART2_RX36PA3VSS — вывод 3737VSSVDD — вывод 3838VDDPA4 — вывод 39: ADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK39PA4PA5 — вывод 40: ADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RX40PA5PA6 — вывод 41: ADC1_IN9, ADC2_IN5, I2C2_SDA, I3C1_SDA, I3C2_SDA, LPUART1_CTS, OCTOSPI1_IO3, OPAMP2_VINP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS, USART3_NSS41PA6PA7 — вывод 42: ADC1_IN10, ADC2_IN6, I2C3_SCL, I3C1_SCL, LPTIM2_CH2, OCTOSPI1_IO2, OPAMP2_VINM, PWR_CSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TX42PA7PB0 — вывод 43: ADC1_IN13, ADC2_IN9, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK43PB0PB1 — вывод 44: ADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS44PB1PB2 — вывод 45: ADC1_IN15, COMP1_INP, I2C2_SCL, I2C3_SMBA, I3C1_SCL, LPTIM1_CH1, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4N45PB2PF11 — вывод 46: ADC1_EXTI11, ADC2_EXTI11, LPTIM4_IN1, OCTOSPI1_NCLK46PF11PF12 — вывод 47: LPTIM4_ETR47PF12VSS — вывод 4848VSSVDD — вывод 4949VDDPF13 — вывод 50: I2C4_SMBA, LPTIM4_OUT50PF13PF14 — вывод 51: I2C4_SCL, TSC_G8_IO151PF14PF15 — вывод 52: ADC1_EXTI15, ADC2_EXTI15, I2C4_SDA, TSC_G8_IO252PF15PG0 — вывод 53: TSC_G8_IO353PG0PG1 — вывод 54: TSC_G8_IO454PG1PE7 — вывод 55: PWR_WKUP6, SAI1_SD_B, TIM1_ETR55PE7PE8 — вывод 56: PWR_WKUP7, SAI1_SCK_B, TIM1_CH1N56PE8PE9 — вывод 57: ADF1_CCK0, DAC1_EXTI9, OCTOSPI1_NCLK, SAI1_FS_B, TIM1_CH157PE9VSS — вывод 5858VSSVDD — вывод 5959VDDPE10 — вывод 60: ADF1_SDI0, OCTOSPI1_CLK, SAI1_MCLK_B, SPI4_RDY, TIM1_CH2N, TSC_G5_IO160PE10PE11 — вывод 61: ADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS, SPI1_RDY, SPI4_NSS, TIM1_CH2, TSC_G5_IO261PE11PE12 — вывод 62: OCTOSPI1_IO0, SPI1_NSS, SPI4_SCK, TIM1_CH3N, TSC_G5_IO362PE12PE13 — вывод 63: OCTOSPI1_IO1, SPI1_SCK, SPI4_MISO, TIM1_CH3, TSC_G5_IO463PE13PE14 — вывод 64: OCTOSPI1_IO2, SPI1_MISO, SPI4_MOSI, TIM1_BKIN2, TIM1_CH464PE14PE15 — вывод 65: ADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_CH4N65PE15PB10 — вывод 66: COMP1_OUT, I2C2_SCL, I2C4_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX66PB10PB11 — вывод 67: ADC1_EXTI11, ADC2_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPI1_NCS, SPI2_RDY, TIM2_CH4, USART3_RX67PB11VLXSMPS — вывод 6868VLXSMPSVDDSMPS — вывод 6969VDDSMPSVSSSMPS — вывод 7070VSSSMPSVDD11 — вывод 7171VDD11VSS — вывод 7272VSSVDD — вывод 7373VDDPB13 — вывод 74: FDCAN2_TX, I2C2_SCL, I3C1_SCL, I3C2_SCL, LPTIM3_IN1, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS, USART3_NSS74PB13PB14 — вывод 75: I2C2_SDA, I3C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SAI1_D3, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, TSC_G1_IO476PB15PD8 — вывод 77: USART3_TX77PD8PD9 — вывод 78: DAC1_EXTI9, LPTIM2_IN2, LPTIM3_IN1, USART3_RX78PD9PD10 — вывод 79: I2C4_SMBA, LPTIM2_CH2, LPTIM3_ETR, TSC_G6_IO1, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA, I2C4_SCL, LPTIM2_ETR, TSC_G6_IO2, USART3_CTS, USART3_NSS80PD11PD12 — вывод 81: ADC2_IN12, I2C3_SCL, I2C4_SDA, I3C1_SCL, LPTIM2_IN1, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS81PD12PD13 — вывод 82: ADC2_IN13, I2C3_SDA, I3C1_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO482PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: LPTIM3_CH1, TIM4_CH385PD14PD15 — вывод 86: ADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2, TIM4_CH486PD15PG2 — вывод 87: OCTOSPI1_IO3, SDMMC1_D0, SPI1_SCK, USART1_CK87PG2PG3 — вывод 88: OCTOSPI1_IO4, SDMMC1_D1, SPI1_MISO88PG3PG4 — вывод 89: OCTOSPI1_IO0, SDMMC1_D2, SPI1_MOSI89PG4PG5 — вывод 90: LPUART1_CTS, OCTOSPI1_IO1, SDMMC1_D3, SPI1_NSS90PG5PG6 — вывод 91: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_DQS, OCTOSPI1_IO5, SDMMC1_D4, SPI1_RDY, USART1_CTS, USART1_NSS91PG6PG7 — вывод 92: I2C3_SCL, I3C1_SCL, LPUART1_TX, OCTOSPI1_CLK, SAI1_CK1, SAI1_MCLK_A, SDMMC1_D592PG7PG8 — вывод 93: I2C3_SDA, I3C1_SDA, LPUART1_RX, OCTOSPI1_IO2, SDMMC1_D693PG8VSS — вывод 9494VSSVDDIO2 — вывод 9595VDDIO2PC6 — вывод 96: OCTOSPI1_IO3, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO196PC6PC7 — вывод 97: LPTIM2_CH2, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO297PC7PC8 — вывод 98: LPTIM3_CH1, PWR_CSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO398PC8PC9 — вывод 99: DAC1_EXTI9, DEBUG_TRACED0, LPTIM3_CH2, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO499PC9PA8 — вывод 100: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, RCC_MCO2, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, SPI4_SCK, TIM1_CH1, USART1_CK100PA8PA9 — вывод 101: DAC1_EXTI9, LPUART1_TX, RCC_MCO, SAI1_FS_A, SPI2_SCK, SPI4_NSS, TIM15_BKIN, TIM1_CH2, USART1_TX101PA9PA10 — вывод 102: CRS_SYNC, LPTIM2_IN2, LPUART1_RX, RCC_MCO2, SAI1_D1, SAI1_SD_A, SPI4_RDY, TIM17_BKIN, TIM1_CH3, USART1_RX102PA10PA11 — вывод 103: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, SPI1_MISO, SPI4_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM103PA11PA12 — вывод 104: FDCAN1_TX, SPI1_MOSI, SPI4_MOSI, TIM1_ETR, TIM4_ETR, USART1_DE, USART1_RTS, USB_DP104PA12PA13 (JTMS/SWDIO) — вывод 105: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOE105PA13 (JTMS/SWDIO)VDDUSB — вывод 106106VDDUSBVSS — вывод 107107VSSVDD — вывод 108108VDDPA14 (JTCK/SWCLK) — вывод 109: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C2_SMBA, I2C3_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOF109PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 110: ADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI, SAI1_D2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, UART4_DE, UART4_RTS, USART2_RX, USART3_DE, USART3_RTS110PA15 (JTDI)PC10 — вывод 111: ADF1_CCK1, DEBUG_TRACED1, HSP1_SNP5, LPTIM3_ETR, OCTOSPI1_IO0, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0, HSP1_SNP4, LPTIM3_IN1, OCTOSPI1_NCS, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, USART3_RX112PC11PC12 — вывод 113: DEBUG_TRACED3, HSP1_SNP3, OCTOSPI1_IO1, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK113PC12PD0 — вывод 114: FDCAN1_RX, HSP1_SNP2, SPI2_NSS, TIM8_CH4N114PD0PD1 — вывод 115: FDCAN1_TX, HSP1_SNP1, SPI2_SCK115PD1PD2 — вывод 116: DEBUG_TRACED2, HSP1_SNP0, LPTIM4_ETR, OCTOSPI1_IO2, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS116PD2PD3 — вывод 117: SPI2_MISO, SPI2_SCK, USART2_CTS, USART2_NSS117PD3PD4 — вывод 118: OCTOSPI1_IO4, SPI2_MOSI, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: OCTOSPI1_IO5, SPI2_RDY, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: OCTOSPI1_IO6, SAI1_D1, SAI1_SD_A, SPI3_MOSI, USART2_RX122PD6PD7 — вывод 123: LPTIM4_OUT, OCTOSPI1_IO7, USART2_CK123PD7PG9 — вывод 124: DAC1_EXTI9, OCTOSPI1_IO6, SDMMC1_D0DIR, SDMMC1_D7, SPI3_SCK, TIM15_CH1N, USART1_TX124PG9PG10 — вывод 125: LPTIM1_IN1, OCTOSPI1_IO7, SDMMC1_CK, SDMMC1_D123DIR, SPI3_MISO, TIM15_CH1, USART1_RX125PG10PG12 — вывод 126: LPTIM1_ETR, OCTOSPI1_NCS, SDMMC1_CDIR, SPI3_NSS, USART1_DE, USART1_RTS126PG12PG13 — вывод 127: I2C1_SDA, I3C2_SCL, OCTOSPI1_CLK, SPI3_RDY, USART1_CK127PG13PG14 — вывод 128: I2C1_SCL, I3C2_SDA, LPTIM1_CH2, OCTOSPI1_NCLK128PG14VSS — вывод 129129VSSVDDIO2 — вывод 130130VDDIO2PG15 — вывод 131: ADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA, LPTIM1_CH1, OCTOSPI1_DQS131PG15PB3 (JTDO/TRACESWO) — вывод 132: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS132PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 133: ADF1_SDI0, COMP2_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, OCTOSPI1_IO4, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS, USART1_NSS133PB4 (NJTRST)PB5 — вывод 134: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CK134PB5PB6 — вывод 135: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2C4_SCL, I3C1_SCL, I3C2_SCL, LPTIM1_ETR, OCTOSPI1_IO5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX135PB6PB7 — вывод 136: COMP2_INM, I2C1_SDA, I2C4_SDA, I3C1_SDA, I3C2_SDA, LPTIM1_IN2, OCTOSPI1_IO6, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX136PB7PH3-BOOT0 — вывод 137: I3C1_SDA, I3C2_SDA, TIM4_CH4137PH3-BOOT0PB8 — вывод 138: FDCAN1_RX, I2C1_SCL, I3C1_SCL, I3C2_SCL, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3138PB8PB9 — вывод 139: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I3C1_SDA, I3C2_SDA, IR_OUT, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4139PB9PE0 — вывод 140: TIM16_CH1, TIM4_ETR140PE0PE1 — вывод 141: TIM17_CH1141PE1VDD11 — вывод 142142VDD11VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

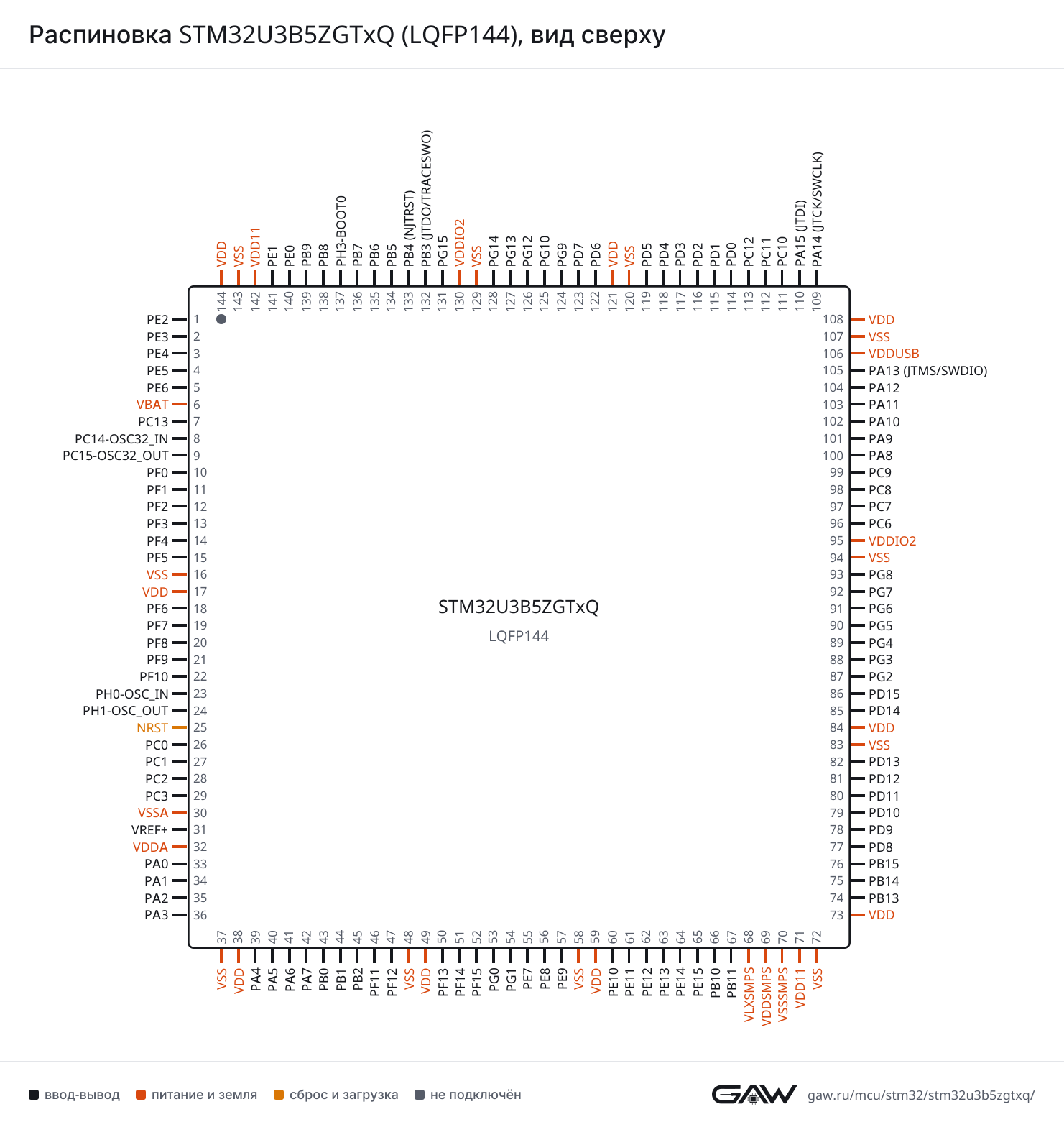

Распиновка STM32U3B5ZGTxQ (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1481 × 1568 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPG2 (87, AF7), PA8 (100, AF7), PG13 (127, AF7), PB5 (134, AF7)
CTSPG6 (91, AF7), PA11 (103, AF7), PB4 (NJTRST) (133, AF7)
DEPA12 (104, AF7), PG12 (126, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
NSSPG6 (91, AF7), PA11 (103, AF7), PB4 (NJTRST) (133, AF7)
RTSPA12 (104, AF7), PG12 (126, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
RXPA10 (102, AF7), PG10 (125, AF7), PB7 (136, AF7)
TXPA9 (101, AF7), PG9 (124, AF7), PB6 (135, AF7)
USART2CKPA4 (39, AF7), PD7 (123, AF7)
CTSPA0 (33, AF7), PD3 (117, AF7)
DEPA1 (34, AF7), PD4 (118, AF7)
NSSPA0 (33, AF7), PD3 (117, AF7)
RTSPA1 (34, AF7), PD4 (118, AF7)
RXPA3 (36, AF7), PA15 (JTDI) (110, AF4), PD6 (122, AF7)
TXPA2 (35, AF7), PD5 (119, AF7)
USART3CKPB0 (43, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPA6 (41, AF7), PB13 (74, AF7), PD11 (80, AF7)
DEPB1 (44, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
NSSPA6 (41, AF7), PB13 (74, AF7), PD11 (80, AF7)
RTSPB1 (44, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
RXPA5 (40, AF7), PB11 (67, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPA7 (42, AF7), PB10 (66, AF7), PD8 (77, AF7), PC10 (111, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (136, AF8)
DEPA15 (JTDI) (110, AF8)
RTSPA15 (JTDI) (110, AF8)
RXPA1 (34, AF8), PC11 (112, AF8)
TXPA0 (33, AF8), PC10 (111, AF8)
UART5CTSPB5 (134, AF8)
DEPB4 (NJTRST) (133, AF8)
RTSPB4 (NJTRST) (133, AF8)
RXPD2 (116, AF8)
TXPC12 (113, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (41, AF8), PB13 (74, AF8), PG5 (90, AF8)
DEPB1 (44, AF8), PG6 (91, AF8)
RTSPB1 (44, AF8), PG6 (91, AF8)
RXPC0 (26, AF8), PA3 (36, AF8), PB10 (66, AF8), PG8 (93, AF8), PA10 (102, AF8)
TXPC1 (27, AF8), PA2 (35, AF8), PB11 (67, AF8), PG7 (92, AF8), PA9 (101, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (41, AF5), PE14 (64, AF5), PG3 (88, AF5), PA11 (103, AF5), PB4 (NJTRST) (133, AF5)
MOSIPA7 (42, AF5), PE15 (65, AF5), PG4 (89, AF5), PA12 (104, AF5), PB5 (134, AF5)
NSSPA4 (39, AF5), PB0 (43, AF5), PE12 (62, AF5), PG5 (90, AF5), PA15 (JTDI) (110, AF5)
RDYPA2 (35, AF5), PB2 (45, AF5), PE11 (61, AF5), PG6 (91, AF5), PA8 (100, AF5)
SCKPA1 (34, AF5), PA5 (40, AF5), PE13 (63, AF5), PG2 (87, AF5), PB3 (JTDO/TRACESWO) (132, AF5)
SPI2MISOPC2 (28, AF5), PB14 (75, AF5), PD3 (117, AF5)
MOSIPC1 (27, AF3), PC3 (29, AF5), PB15 (76, AF5), PD4 (118, AF5)
NSSPD0 (114, AF5), PB9 (139, AF5)
RDYPC0 (26, AF5), PB11 (67, AF5), PD5 (119, AF5)
SCKPB10 (66, AF5), PB13 (74, AF5), PA9 (101, AF3), PD1 (115, AF5), PD3 (117, AF3)
SPI3MISOPC11 (112, AF6), PG10 (125, AF6), PB4 (NJTRST) (133, AF6)
MOSIPC12 (113, AF6), PD6 (122, AF5), PB5 (134, AF6)
NSSPA4 (39, AF6), PA15 (JTDI) (110, AF6), PG12 (126, AF6)
RDYPA0 (33, AF6), PG13 (127, AF6), PB8 (138, AF6)
SCKPC10 (111, AF6), PG9 (124, AF6), PB3 (JTDO/TRACESWO) (132, AF6)
SPI4MISOPE5 (4, AF5), PE13 (63, AF6), PA11 (103, AF6)
MOSIPE6 (5, AF5), PE14 (64, AF6), PA12 (104, AF6)
NSSPE4 (3, AF5), PE11 (61, AF6), PA9 (101, AF6)
RDYPE3 (2, AF5), PE10 (60, AF6), PA10 (102, AF6)
SCKPE2 (1, AF5), PE12 (62, AF6), PA8 (100, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (128, AF4), PB6 (135, AF4), PB8 (138, AF4)
SDAPG13 (127, AF4), PB3 (JTDO/TRACESWO) (132, AF4), PB7 (136, AF4), PB9 (139, AF4)
SMBAPA1 (34, AF4), PA14 (JTCK/SWCLK) (109, AF4), PG15 (131, AF4), PB5 (134, AF4)
I2C2SCLPF1 (11, AF4), PB2 (45, AF3), PB10 (66, AF4), PB13 (74, AF4)
SDAPF0 (10, AF4), PA6 (41, AF4), PB11 (67, AF4), PB14 (75, AF4)
SMBAPF2 (12, AF4), PA1 (34, AF3), PA14 (JTCK/SWCLK) (109, AF3)
I2C3SCLPC0 (26, AF4), PA7 (42, AF4), PD12 (81, AF4), PG7 (92, AF4)
SDAPC1 (27, AF4), PD13 (82, AF4), PG8 (93, AF4), PB4 (NJTRST) (133, AF4)
SMBAPB2 (45, AF4), PD11 (80, AF4), PG6 (91, AF4), PA14 (JTCK/SWCLK) (109, AF5)
I2C4SCLPF14 (51, AF5), PB10 (66, AF11), PD11 (80, AF5), PB6 (135, AF12)
SDAPF15 (52, AF5), PB11 (67, AF11), PD12 (81, AF5), PB7 (136, AF12)
SMBAPF13 (50, AF5), PD10 (79, AF5), PA14 (JTCK/SWCLK) (109, AF11)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPA7 (42, AF6), PB2 (45, AF6), PB10 (66, AF6), PB13 (74, AF3), PD12 (81, AF3), PG7 (92, AF5), PB6 (135, AF5), PB8 (138, AF7)
SDAPC1 (27, AF5), PA1 (34, AF6), PA6 (41, AF6), PD13 (82, AF3), PG8 (93, AF5), PB7 (136, AF5), PH3-BOOT0 (137, AF3), PB9 (139, AF7)
I3C2SCLPC0 (26, AF6), PB10 (66, AF3), PB13 (74, AF6), PG13 (127, AF5), PB6 (135, AF6), PB8 (138, AF5)
SDAPC1 (27, AF6), PA6 (41, AF3), PB14 (75, AF6), PG14 (128, AF5), PB7 (136, AF6), PH3-BOOT0 (137, AF6), PB9 (139, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPF7 (19, AF9), PA11 (103, AF9), PD0 (114, AF9), PB8 (138, AF9)
TXPF8 (20, AF9), PA12 (104, AF9), PD1 (115, AF9), PB9 (139, AF9)
FDCAN2RXPB5 (134, AF11)
TXPB13 (74, AF11), PB6 (135, AF11)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (103)
DPPA12 (104)
NOEPA13 (JTMS/SWDIO) (105, AF10)
SOFPA14 (JTCK/SWCLK) (109, AF10)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPG12 (126, AF8), PB9 (139, AF8)
CKPC12 (113, AF12), PG10 (125, AF11)
CKINPB8 (138, AF8)
CMDPD2 (116, AF12)
D0PG2 (87, AF11), PC8 (98, AF12)
D0DIRPC6 (96, AF8), PG9 (124, AF8)
D1PG3 (88, AF11), PC9 (99, AF12)
D2PG4 (89, AF11), PC10 (111, AF12)
D3PG5 (90, AF11), PC11 (112, AF12)
D4PG6 (91, AF11), PB8 (138, AF12)
D5PC0 (26, AF12), PG7 (92, AF11), PB9 (139, AF12)
D6PG8 (93, AF11), PC6 (96, AF12)
D7PC7 (97, AF12), PG9 (124, AF11)
D123DIRPC7 (97, AF8), PG10 (125, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPF10 (22, AF3), PA3 (36, AF10), PE10 (60, AF10), PB10 (66, AF10), PG7 (92, AF10), PG13 (127, AF10)
DQSPE3 (2, AF3), PA1 (34, AF10), PB2 (45, AF10), PG6 (91, AF3), PG15 (131, AF10)
IO0PF8 (20, AF10), PB1 (44, AF10), PE12 (62, AF10), PG4 (89, AF10), PC10 (111, AF10)
IO1PF9 (21, AF10), PB0 (43, AF10), PE13 (63, AF10), PG5 (90, AF10), PC12 (113, AF10)
IO2PF7 (19, AF10), PA7 (42, AF10), PE14 (64, AF10), PG8 (93, AF10), PD2 (116, AF10)
IO3PF6 (18, AF10), PA6 (41, AF10), PE15 (65, AF10), PG2 (87, AF10), PC6 (96, AF10)
IO4PC1 (27, AF10), PG3 (88, AF10), PD4 (118, AF10), PB4 (NJTRST) (133, AF10)
IO5PC2 (28, AF10), PG6 (91, AF10), PD5 (119, AF10), PB6 (135, AF10)
IO6PC3 (29, AF10), PD6 (122, AF10), PG9 (124, AF10), PB7 (136, AF10)
IO7PC0 (26, AF3), PD7 (123, AF10), PG10 (125, AF10)
NCLKPF11 (46, AF3), PE9 (57, AF10), PG14 (128, AF10), PB5 (134, AF3)
NCSPA2 (35, AF10), PA4 (39, AF3), PE11 (61, AF10), PB11 (67, AF10), PC11 (112, AF5), PG12 (126, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (36, AF3), PG7 (92, AF3), PB8 (138, AF3)
CK2PE5 (4, AF3), PA8 (100, AF3)
D1PE6 (5, AF3), PC3 (29, AF3), PA10 (102, AF3), PD6 (122, AF3)
D2PE4 (3, AF3), PA15 (JTDI) (110, AF3), PB9 (139, AF3)
D3PB15 (76, AF3)
FS_APE4 (3, AF13), PA9 (101, AF13), PB9 (139, AF13)
FS_BPF9 (21, AF13), PA4 (39, AF13), PE9 (57, AF13), PA14 (JTCK/SWCLK) (109, AF13), PB6 (135, AF13)
MCLK_APE2 (1, AF13), PA3 (36, AF13), PG7 (92, AF13), PB8 (138, AF13)
MCLK_BPF7 (19, AF13), PE10 (60, AF13), PB4 (NJTRST) (133, AF13)
SCK_APE5 (4, AF13), PB10 (66, AF13), PA8 (100, AF13)
SCK_BPF8 (20, AF13), PE8 (56, AF13), PB3 (JTDO/TRACESWO) (132, AF13)
SD_APE6 (5, AF13), PC1 (27, AF13), PC3 (29, AF13), PA10 (102, AF13), PD6 (122, AF13)
SD_BPE3 (2, AF13), PF6 (18, AF13), PE7 (55, AF13), PA13 (JTMS/SWDIO) (105, AF13), PB5 (134, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (46), PE11 (61), PB11 (67), PD11 (80), PA11 (103), PC11 (112)
EXTI15PC15-OSC32_OUT (9), PF15 (52), PE15 (65), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (131)
IN1PC0 (26)
IN2PC1 (27)
IN3PA0 (33)
IN4PA1 (34)
IN5PA2 (35)
IN6PA3 (36)
IN7PA4 (39)
IN8PA5 (40)
IN9PA6 (41)
IN10PA7 (42)
IN13PB0 (43)
IN14PB1 (44)
IN15PB2 (45)
ADC2EXTI11PF11 (46), PE11 (61), PB11 (67), PD11 (80), PA11 (103), PC11 (112)
EXTI15PC15-OSC32_OUT (9), PF15 (52), PE15 (65), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (131)
IN1PC2 (28)
IN2PC3 (29)
IN3PA4 (39)
IN4PA5 (40)
IN5PA6 (41)
IN6PA7 (42)
IN9PB0 (43)
IN10PB1 (44)
IN11PD11 (80)
IN12PD12 (81)
IN13PD13 (82)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (21), PE9 (57), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (139)
OUT1PA4 (39)
OUT2PA5 (40)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (44)
INPPA2 (35), PA3 (36), PB2 (45)
OUTPB0 (43, AF12), PB10 (66, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (132), PB7 (136)
INPPB4 (NJTRST) (133), PB6 (135)
OUTPB11 (67, AF12), PB5 (134, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (34)
VINPPA0 (33)
VOUTPA3 (36)
OPAMP2VINMPA7 (42)
VINPPA6 (41)
VOUTPB0 (43)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (31)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (41, AF1), PE15 (65, AF1)
BKIN2PE14 (64, AF2), PA11 (103, AF2)
CH1PE9 (57, AF1), PA8 (100, AF1)
CH1NPA7 (42, AF1), PE8 (56, AF1), PB13 (74, AF1)
CH2PE11 (61, AF1), PA9 (101, AF1)
CH2NPB0 (43, AF1), PE10 (60, AF1), PB14 (75, AF1)
CH3PE13 (63, AF1), PA10 (102, AF1)
CH3NPB1 (44, AF1), PE12 (62, AF1), PB15 (76, AF1)
CH4PE14 (64, AF1), PA11 (103, AF1)
CH4NPE15 (65, AF3)
ETRPE7 (55, AF1), PA12 (104, AF1)
TIM2CH1PA0 (33, AF1), PA5 (40, AF1), PA15 (JTDI) (110, AF1)
CH2PA1 (34, AF1), PB3 (JTDO/TRACESWO) (132, AF1)
CH3PA2 (35, AF1), PB10 (66, AF1)
CH4PA3 (36, AF1), PB11 (67, AF1)
ETRPA0 (33, AF14), PA5 (40, AF2), PA15 (JTDI) (110, AF2)
TIM3CH1PE3 (2, AF2), PA6 (41, AF2), PC6 (96, AF2), PB4 (NJTRST) (133, AF2)
CH2PE4 (3, AF2), PA7 (42, AF2), PC7 (97, AF2), PB5 (134, AF2)
CH3PE5 (4, AF2), PB0 (43, AF2), PC8 (98, AF2)
CH4PE6 (5, AF2), PB1 (44, AF2), PC9 (99, AF2)
ETRPE2 (1, AF2), PD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (135, AF2)
CH2PD13 (82, AF2), PB7 (136, AF2)
CH3PD14 (85, AF2), PB8 (138, AF2)
CH4PD15 (86, AF2), PH3-BOOT0 (137, AF2), PB9 (139, AF2)
ETRPA12 (104, AF2), PE0 (140, AF2)
TIM8BKINPA6 (41, AF13), PB7 (136, AF3)
BKIN2PC9 (99, AF1), PB6 (135, AF3)
CH1PC6 (96, AF3)
CH1NPA5 (40, AF3), PA7 (42, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (43, AF3), PB14 (75, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (44, AF3), PB15 (76, AF13)
CH4PC9 (99, AF3)
CH4NPB2 (45, AF13), PD0 (114, AF3)
ETRPA0 (33, AF3)
TIM12CH1PF6 (18, AF2), PA0 (33, AF2)
CH2PF7 (19, AF2), PA1 (34, AF2)
TIM15BKINPA9 (101, AF14)
CH1PF9 (21, AF14), PA2 (35, AF14), PB14 (75, AF14), PG10 (125, AF14)
CH1NPA1 (34, AF14), PB13 (74, AF14), PG9 (124, AF14)
CH2PF10 (22, AF14), PA3 (36, AF14), PB15 (76, AF14)
TIM16BKINPB5 (134, AF14)
CH1PA6 (41, AF14), PB8 (138, AF14), PE0 (140, AF14)
CH1NPB6 (135, AF14)
TIM17BKINPA10 (102, AF14), PB4 (NJTRST) (133, AF14)
CH1PA7 (42, AF14), PB9 (139, AF14), PE1 (141, AF14)
CH1NPB7 (136, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (27, AF1), PB2 (45, AF1), PA14 (JTCK/SWCLK) (109, AF1), PG15 (131, AF1), PB3 (JTDO/TRACESWO) (132, AF2)
CH2PA1 (34, AF0), PG14 (128, AF1), PB4 (NJTRST) (133, AF1)
ETRPC3 (29, AF1), PG12 (126, AF1), PB6 (135, AF1)
IN1PC0 (26, AF1), PG10 (125, AF1), PB5 (134, AF1)
IN2PC2 (28, AF1), PB7 (136, AF1)
LPTIM2CH1PA4 (39, AF14), PD13 (82, AF14), PA8 (100, AF14)
CH2PA7 (42, AF13), PD10 (79, AF2), PC7 (97, AF14)
ETRPC3 (29, AF14), PA5 (40, AF14), PD11 (80, AF14)
IN1PC0 (26, AF14), PB1 (44, AF14), PD12 (81, AF14)
IN2PB15 (76, AF2), PD9 (78, AF2), PA10 (102, AF2)
LPTIM3CH1PF5 (15, AF2), PC3 (29, AF2), PB0 (43, AF4), PB10 (66, AF2), PD14 (85, AF14), PC8 (98, AF14)
CH2PF2 (12, AF2), PB1 (44, AF4), PD15 (86, AF14), PC9 (99, AF14)
ETRPF4 (14, AF2), PB14 (75, AF2), PD10 (79, AF14), PC10 (111, AF2)
IN1PF3 (13, AF2), PB13 (74, AF2), PD9 (78, AF14), PC11 (112, AF2)
LPTIM4ETRPF12 (47, AF13), PD2 (116, AF13)
IN1PF11 (46, AF13), PD13 (82, AF13)
OUTPF13 (50, AF13), PD7 (123, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (7)
OUT2PB2 (45)
REFINPB15 (76, AF0)
TSPC13 (7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (74, AF9)
G1_IO3PB14 (75, AF9)
G1_IO4PB15 (76, AF9)
G2_IO1PB4 (NJTRST) (133, AF9)
G2_IO2PB5 (134, AF9)
G2_IO3PB6 (135, AF9)
G2_IO4PB7 (136, AF9)
G3_IO1PA15 (JTDI) (110, AF9)
G3_IO2PC10 (111, AF9)
G3_IO3PC11 (112, AF9)
G3_IO4PC12 (113, AF9)
G4_IO1PC6 (96, AF9)
G4_IO2PC7 (97, AF9)
G4_IO3PC8 (98, AF9)
G4_IO4PC9 (99, AF9)
G5_IO1PE10 (60, AF9)
G5_IO2PE11 (61, AF9)
G5_IO3PE12 (62, AF9)
G5_IO4PE13 (63, AF9)
G6_IO1PD10 (79, AF9)
G6_IO2PD11 (80, AF9)
G6_IO3PD12 (81, AF9)
G6_IO4PD13 (82, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
G8_IO1PF14 (51, AF9)
G8_IO2PF15 (52, AF9)
G8_IO3PG0 (53, AF9)
G8_IO4PG1 (54, AF9)
SYNCPB10 (66, AF9), PD2 (116, AF9)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE9 (57, AF3), PB3 (JTDO/TRACESWO) (132, AF3)
CCK1PC10 (111, AF3)
SDI0PE10 (60, AF3), PC11 (112, AF3), PB4 (NJTRST) (133, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (109, AF0)
JTDIPA15 (JTDI) (110, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (132, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (105, AF0)
NJTRSTPB4 (NJTRST) (133, AF0)
TRACECLKPE2 (1, AF0), PA8 (100, AF12)
TRACED0PE3 (2, AF0), PC1 (27, AF0), PC9 (99, AF0)
TRACED1PE4 (3, AF0), PC10 (111, AF0)
TRACED2PE5 (4, AF0), PD2 (116, AF0)
TRACED3PE6 (5, AF0), PC12 (113, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (35)
MCOPA8 (100, AF0), PA9 (101, AF0)
MCO2PA8 (100, AF11), PA10 (102, AF11)
OSC_INPH0-OSC_IN (23)
OSC_OUTPH1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (40, AF0), PC6 (96, AF0)
PWR_CSTOPPA7 (42, AF0), PC8 (98, AF0)
PWR_WKUP1PE4 (3), PA0 (33), PB2 (45)
PWR_WKUP2PE5 (4), PC13 (7), PA4 (39)
PWR_WKUP3PE6 (5), PA1 (34), PB6 (135)
PWR_WKUP4PA2 (35), PB1 (44), PB7 (136)
PWR_WKUP5PA3 (36), PB8 (138)
PWR_WKUP6PA5 (40), PE7 (55), PB5 (134)
PWR_WKUP7PA6 (41), PE8 (56), PB15 (76)
PWR_WKUP8PF2 (12), PA7 (42), PB10 (66)
TAMP_IN1PC13 (7)
TAMP_IN2PA0 (33)
TAMP_IN3PE6 (5)
TAMP_IN5PA1 (34)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводDEBUG_TRACECLK (AF0), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI4_SCK (AF5), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводDEBUG_TRACED0 (AF0), OCTOSPI1_DQS (AF3), SAI1_SD_B (AF13), SPI4_RDY (AF5), TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDEBUG_TRACED1 (AF0), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI4_NSS (AF5), TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDEBUG_TRACED2 (AF0), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI4_MISO (AF5), TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDEBUG_TRACED3 (AF0), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_MOSI (AF5), TAMP_IN3, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводI2C2_SDA (AF4)
11PF1ввод-выводI2C2_SCL (AF4)
12PF2ввод-выводI2C2_SMBA (AF4), LPTIM3_CH2 (AF2), PWR_WKUP8
13PF3ввод-выводLPTIM3_IN1 (AF2)
14PF4ввод-выводLPTIM3_ETR (AF2)
15PF5ввод-выводLPTIM3_CH1 (AF2)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводOCTOSPI1_IO3 (AF10), SAI1_SD_B (AF13), TIM12_CH1 (AF2)
19PF7ввод-выводFDCAN1_RX (AF9), OCTOSPI1_IO2 (AF10), SAI1_MCLK_B (AF13), TIM12_CH2 (AF2)
20PF8ввод-выводFDCAN1_TX (AF9), OCTOSPI1_IO0 (AF10), SAI1_SCK_B (AF13)
21PF9ввод-выводDAC1_EXTI9, OCTOSPI1_IO1 (AF10), SAI1_FS_B (AF13), TIM15_CH1 (AF14)
22PF10ввод-выводOCTOSPI1_CLK (AF3), TIM15_CH2 (AF14)
23PH0-OSC_INввод-выводRCC_OSC_IN
24PH1-OSC_OUTввод-выводRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), I3C2_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), OCTOSPI1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
27PC1ввод-выводADC1_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
28PC2ввод-выводADC2_IN1, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF10), SPI2_MISO (AF5)
29PC3ввод-выводADC2_IN2, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
30VSSAпитание—
31VREF+служебныйVREFBUF_OUT
32VDDAпитание—
33PA0ввод-выводADC1_IN3, AUDIOCLK (AF13), HSP1_SNP0 (AF11), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TIM12_CH1 (AF2), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
34PA1ввод-выводADC1_IN4, HSP1_SNP1 (AF11), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I3C1_SDA (AF6), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TIM12_CH2 (AF2), TIM15_CH1N (AF14), TIM2_CH2 (AF1), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
35PA2ввод-выводADC1_IN5, COMP1_INP, HSP1_SNP2 (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
36PA3ввод-выводADC1_IN6, COMP1_INP, HSP1_SNP3 (AF11), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
37VSSпитание—
38VDDпитание—
39PA4ввод-выводADC1_IN7, ADC2_IN3, DAC1_OUT1, HSP1_SNP4 (AF11), LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
40PA5ввод-выводADC1_IN8, ADC2_IN4, DAC1_OUT2, HSP1_SNP5 (AF11), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
41PA6ввод-выводADC1_IN9, ADC2_IN5, I2C2_SDA (AF4), I3C1_SDA (AF6), I3C2_SDA (AF3), LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), OPAMP2_VINP, PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
42PA7ввод-выводADC1_IN10, ADC2_IN6, I2C3_SCL (AF4), I3C1_SCL (AF6), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), OPAMP2_VINM, PWR_CSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
43PB0ввод-выводADC1_IN13, ADC2_IN9, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
44PB1ввод-выводADC1_IN14, ADC2_IN10, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
45PB2ввод-выводADC1_IN15, COMP1_INP, I2C2_SCL (AF3), I2C3_SMBA (AF4), I3C1_SCL (AF6), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF13)
46PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, LPTIM4_IN1 (AF13), OCTOSPI1_NCLK (AF3)
47PF12ввод-выводLPTIM4_ETR (AF13)
48VSSпитание—
49VDDпитание—
50PF13ввод-выводI2C4_SMBA (AF5), LPTIM4_OUT (AF13)
51PF14ввод-выводI2C4_SCL (AF5), TSC_G8_IO1 (AF9)
52PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C4_SDA (AF5), TSC_G8_IO2 (AF9)
53PG0ввод-выводTSC_G8_IO3 (AF9)
54PG1ввод-выводTSC_G8_IO4 (AF9)
55PE7ввод-выводPWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
56PE8ввод-выводPWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
57PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, OCTOSPI1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
58VSSпитание—
59VDDпитание—
60PE10ввод-выводADF1_SDI0 (AF3), OCTOSPI1_CLK (AF10), SAI1_MCLK_B (AF13), SPI4_RDY (AF6), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
61PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, OCTOSPI1_NCS (AF10), SPI1_RDY (AF5), SPI4_NSS (AF6), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
62PE12ввод-выводOCTOSPI1_IO0 (AF10), SPI1_NSS (AF5), SPI4_SCK (AF6), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
63PE13ввод-выводOCTOSPI1_IO1 (AF10), SPI1_SCK (AF5), SPI4_MISO (AF6), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
64PE14ввод-выводOCTOSPI1_IO2 (AF10), SPI1_MISO (AF5), SPI4_MOSI (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
65PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, OCTOSPI1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3)
66PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF11), I3C1_SCL (AF6), I3C2_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
67PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF11), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
68VLXSMPSпитание—
69VDDSMPSпитание—
70VSSSMPSпитание—
71VDD11питание—
72VSSпитание—
73VDDпитание—
74PB13ввод-выводFDCAN2_TX (AF11), I2C2_SCL (AF4), I3C1_SCL (AF3), I3C2_SCL (AF6), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
75PB14ввод-выводI2C2_SDA (AF4), I3C2_SDA (AF6), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SAI1_D3 (AF3), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF13), TSC_G1_IO4 (AF9)
77PD8ввод-выводUSART3_TX (AF7)
78PD9ввод-выводDAC1_EXTI9, LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), USART3_RX (AF7)
79PD10ввод-выводI2C4_SMBA (AF5), LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), TSC_G6_IO1 (AF9), USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC2_IN11, I2C3_SMBA (AF4), I2C4_SCL (AF5), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9), USART3_CTS (AF7), USART3_NSS (AF7)
81PD12ввод-выводADC2_IN12, I2C3_SCL (AF4), I2C4_SDA (AF5), I3C1_SCL (AF3), LPTIM2_IN1 (AF14), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
82PD13ввод-выводADC2_IN13, I2C3_SDA (AF4), I3C1_SDA (AF3), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводLPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
86PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
87PG2ввод-выводOCTOSPI1_IO3 (AF10), SDMMC1_D0 (AF11), SPI1_SCK (AF5), USART1_CK (AF7)
88PG3ввод-выводOCTOSPI1_IO4 (AF10), SDMMC1_D1 (AF11), SPI1_MISO (AF5)
89PG4ввод-выводOCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF11), SPI1_MOSI (AF5)
90PG5ввод-выводLPUART1_CTS (AF8), OCTOSPI1_IO1 (AF10), SDMMC1_D3 (AF11), SPI1_NSS (AF5)
91PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), OCTOSPI1_IO5 (AF10), SDMMC1_D4 (AF11), SPI1_RDY (AF5), USART1_CTS (AF7), USART1_NSS (AF7)
92PG7ввод-выводI2C3_SCL (AF4), I3C1_SCL (AF5), LPUART1_TX (AF8), OCTOSPI1_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_D5 (AF11)
93PG8ввод-выводI2C3_SDA (AF4), I3C1_SDA (AF5), LPUART1_RX (AF8), OCTOSPI1_IO2 (AF10), SDMMC1_D6 (AF11)
94VSSпитание—
95VDDIO2питание—
96PC6ввод-выводOCTOSPI1_IO3 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
97PC7ввод-выводLPTIM2_CH2 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
98PC8ввод-выводLPTIM3_CH1 (AF14), PWR_CSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
99PC9ввод-выводDAC1_EXTI9, DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9)
100PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF11), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), SPI4_SCK (AF6), TIM1_CH1 (AF1), USART1_CK (AF7)
101PA9ввод-выводDAC1_EXTI9, LPUART1_TX (AF8), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI2_SCK (AF3), SPI4_NSS (AF6), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
102PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), LPUART1_RX (AF8), RCC_MCO2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI4_RDY (AF6), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
103PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), SPI4_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
104PA12ввод-выводFDCAN1_TX (AF9), SPI1_MOSI (AF5), SPI4_MOSI (AF6), TIM1_ETR (AF1), TIM4_ETR (AF2), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
105PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
106VDDUSBпитание—
107VSSпитание—
108VDDпитание—
109PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C2_SMBA (AF3), I2C3_SMBA (AF5), I2C4_SMBA (AF11), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
110PA15 (JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, DEBUG_JTDI (AF0), SAI1_D2 (AF3), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), UART4_DE (AF8), UART4_RTS (AF8), USART2_RX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
111PC10ввод-выводADF1_CCK1 (AF3), DEBUG_TRACED1 (AF0), HSP1_SNP5 (AF11), LPTIM3_ETR (AF2), OCTOSPI1_IO0 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADF1_SDI0 (AF3), HSP1_SNP4 (AF11), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF5), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), USART3_RX (AF7)
113PC12ввод-выводDEBUG_TRACED3 (AF0), HSP1_SNP3 (AF11), OCTOSPI1_IO1 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводFDCAN1_RX (AF9), HSP1_SNP2 (AF11), SPI2_NSS (AF5), TIM8_CH4N (AF3)
115PD1ввод-выводFDCAN1_TX (AF9), HSP1_SNP1 (AF11), SPI2_SCK (AF5)
116PD2ввод-выводDEBUG_TRACED2 (AF0), HSP1_SNP0 (AF11), LPTIM4_ETR (AF13), OCTOSPI1_IO2 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
117PD3ввод-выводSPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7), USART2_NSS (AF7)
118PD4ввод-выводOCTOSPI1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводOCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводOCTOSPI1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI3_MOSI (AF5), USART2_RX (AF7)
123PD7ввод-выводLPTIM4_OUT (AF13), OCTOSPI1_IO7 (AF10), USART2_CK (AF7)
124PG9ввод-выводDAC1_EXTI9, OCTOSPI1_IO6 (AF10), SDMMC1_D0DIR (AF8), SDMMC1_D7 (AF11), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
125PG10ввод-выводLPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF10), SDMMC1_CK (AF11), SDMMC1_D123DIR (AF8), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
126PG12ввод-выводLPTIM1_ETR (AF1), OCTOSPI1_NCS (AF10), SDMMC1_CDIR (AF8), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
127PG13ввод-выводI2C1_SDA (AF4), I3C2_SCL (AF5), OCTOSPI1_CLK (AF10), SPI3_RDY (AF6), USART1_CK (AF7)
128PG14ввод-выводI2C1_SCL (AF4), I3C2_SDA (AF5), LPTIM1_CH2 (AF1), OCTOSPI1_NCLK (AF10)
129VSSпитание—
130VDDIO2питание—
131PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF10)
132PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
133PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), OCTOSPI1_IO4 (AF10), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7), USART1_NSS (AF7)
134PB5ввод-выводCOMP2_OUT (AF12), FDCAN2_RX (AF11), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
135PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF11), I2C1_SCL (AF4), I2C4_SCL (AF12), I3C1_SCL (AF5), I3C2_SCL (AF6), LPTIM1_ETR (AF1), OCTOSPI1_IO5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
136PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), I2C4_SDA (AF12), I3C1_SDA (AF5), I3C2_SDA (AF6), LPTIM1_IN2 (AF1), OCTOSPI1_IO6 (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
137PH3-BOOT0ввод-выводI3C1_SDA (AF3), I3C2_SDA (AF6), TIM4_CH4 (AF2)
138PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF7), I3C2_SCL (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
139PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF7), I3C2_SDA (AF6), IR_OUT (AF1), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
140PE0ввод-выводTIM16_CH1 (AF14), TIM4_ETR (AF2)
141PE1ввод-выводTIM17_CH1 (AF14)
142VDD11питание—
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 38, 49, 59, 73, 84, 108, 121, 144питание цифровой части и линий ввода-вывода
VDD1171, 142—
VDDA32питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO295, 130питание отдельной группы линий ввода-вывода
VDDSMPS69—
VDDUSB106питание приёмопередатчика USB
VLXSMPS68—
VSS16, 37, 48, 58, 72, 83, 94, 107, 120, 129, 143общий провод (земля)
VSSA30общий провод аналоговой части
VSSSMPS70—
NRST25сброс, активный уровень — низкий
VREF+31верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U3B5ZGTxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U3B5ZGSTM32U3B5ZGTxQ1 МБ640 КБ

Линейка STM32U3x5, семейство STM32U3, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U3B5ZITxQSTM32U3x5144 из 144выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ
STM32U3C5ZITxQSTM32U3x5144 из 144выводы совпадают полностьютолько у него: AES; флеш-память до 1024 и 2048 КБ
STM32U5A5ZJTxQSTM32U595/5A5144 из 144выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ
STM32U5A9ZJSTM32U5x9144 из 144выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, LTDC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ
STM32U575ZGTxQSTM32U575/585144 из 144выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; ОЗУ 640 и 786 КБ
STM32U575ZITxQSTM32U575/585144 из 144выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 786 КБ
STM32U585ZITxQSTM32U575/585144 из 144выводы совпадают полностьютолько у этого: ADC2, FDCAN2, I3C1, I3C2, SPI4, TIM12, USB; только у него: ADC4, AES, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 786 КБ
STM32U595ZITxQSTM32U5x5144 из 144выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 2514 КБ
STM32U595ZJTxQSTM32U595/5A5144 из 144выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ
STM32U599ZISTM32U5x9144 из 144выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, LTDC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 2048 КБ; ОЗУ 640 и 2514 КБ
STM32U599ZJSTM32U599/5A9144 из 144выводы совпадают полностьютолько у этого: FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; только у него: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, I2C5, I2C6, LTDC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 2514 КБ
STM32H5E4ZJTxQSTM32H5x4138 из 14471: VDD11 → VCAP; 95: VDDIO2 → VDD; 121: VDD → VDDIO2; 130: VDDIO2 → VDD; 137: PH3 → BOOT0; 142: VDD11 → VCAPтолько у этого: IRTIM, OPAMP2, TSC, USB; только у него: ADC3, CORDIC, DCMI, DMA2D, ETH, FDCAN3, FMAC, FMC, HDMI_CEC, I2S1, I2S2, I2S3, LPTIM5, LPTIM6, LTDC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, SPI5, SPI6, TIM13, TIM14, TIM5, UART12, UART7, UART8, UART9, UCPD1, USART10, USART11, USART6, USB_OTG_FS, USB_OTG_FS1; флеш-память до 1024 и 4096 КБ; ОЗУ 640 и 1536 КБ

Частые вопросы

На каких выводах USART1 у STM32U3B5ZGTxQ?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PG9 (вывод 124, AF7) или PB6 (вывод 135, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PG10 (вывод 125, AF7) или PB7 (вывод 136, AF7).

Где у STM32U3B5ZGTxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 105, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U3B5ZGTxQ?

I2C1_SCL — PG14 (вывод 128, AF4) или PB6 (вывод 135, AF4) или PB8 (вывод 138, AF4), I2C1_SDA — PG13 (вывод 127, AF4) или PB3 (JTDO/TRACESWO) (вывод 132, AF4) или PB7 (вывод 136, AF4) или PB9 (вывод 139, AF4).

Сколько выводов ввода-вывода у STM32U3B5ZGTxQ в корпусе LQFP144?

111 из 144. Ещё 31 вывод занят питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
