STM32U575ZGTxQ в корпусе LQFP144: распиновка

STM32U575ZGTxQ — микроконтроллер STM32U5 на ядре Cortex-M33 с частотой до 160 МГц: 1 МБ флеш-памяти и 786 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 111 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 160 МГц
Флеш-память
1 МБ
ОЗУ
786 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
111
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32U575ZGTxQ в корпусе LQFP144, вид сверхуSTM32U575ZGTxQLQFP144, вид сверхуPE2 — вывод 1: DEBUG_TRACECLK, FMC_A23, SAI1_CK1, SAI1_MCLK_A, TIM3_ETR, TSC_G7_IO11PE2PE3 — вывод 2: DEBUG_TRACED0, FMC_A19, OCTOSPIM_P1_DQS, SAI1_SD_B, TAMP_IN6, TAMP_OUT3, TIM3_CH1, TSC_G7_IO22PE3PE4 — вывод 3: DCMI_D4, DEBUG_TRACED1, FMC_A20, MDF1_SDI3, PSSI_D4, PWR_WKUP1, SAI1_D2, SAI1_FS_A, TAMP_IN7, TAMP_OUT8, TIM3_CH2, TSC_G7_IO33PE4PE5 — вывод 4: DCMI_D6, DEBUG_TRACED2, FMC_A21, MDF1_CKI3, PSSI_D6, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, TAMP_IN8, TAMP_OUT7, TIM3_CH3, TSC_G7_IO44PE5PE6 — вывод 5: DCMI_D7, DEBUG_TRACED3, FMC_A22, PSSI_D7, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH45PE6VBAT — вывод 66VBATPC13 — вывод 7: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT27PC13PC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FMC_A0, I2C2_SDA, OCTOSPIM_P2_IO010PF0PF1 — вывод 11: FMC_A1, I2C2_SCL, OCTOSPIM_P2_IO111PF1PF2 — вывод 12: FMC_A2, I2C2_SMBA, LPTIM3_CH2, OCTOSPIM_P2_IO2, PWR_WKUP812PF2PF3 — вывод 13: FMC_A3, LPTIM3_IN1, OCTOSPIM_P2_IO313PF3PF4 — вывод 14: FMC_A4, LPTIM3_ETR, OCTOSPIM_P2_CLK14PF4PF5 — вывод 15: FMC_A5, LPTIM3_CH1, OCTOSPIM_P2_NCLK15PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: DCMI_D12, OCTOSPIM_P1_IO3, OCTOSPIM_P2_NCS, PSSI_D12, SAI1_SD_B, TIM5_CH1, TIM5_ETR18PF6PF7 — вывод 19: FDCAN1_RX, OCTOSPIM_P1_IO2, SAI1_MCLK_B, TIM5_CH219PF7PF8 — вывод 20: FDCAN1_TX, OCTOSPIM_P1_IO0, PSSI_D14, SAI1_SCK_B, TIM5_CH320PF8PF9 — вывод 21: DAC1_EXTI9, OCTOSPIM_P1_IO1, PSSI_D15, SAI1_FS_B, TIM15_CH1, TIM5_CH421PF9PF10 — вывод 22: DCMI_D11, MDF1_CCK1, OCTOSPIM_P1_CLK, PSSI_D11, PSSI_D15, SAI1_D3, TIM15_CH222PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN1, ADC4_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, MDF1_SDI4, OCTOSPIM_P1_IO7, SAI2_FS_A, SDMMC1_D5, SPI2_RDY26PC0PC1 — вывод 27: ADC1_IN2, ADC4_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, MDF1_CKI4, OCTOSPIM_P1_IO4, SAI1_SD_A, SDMMC2_CK, SPI2_MOSI27PC1PC2 — вывод 28: ADC1_IN3, ADC4_IN3, LPTIM1_IN2, MDF1_CCK1, OCTOSPIM_P1_IO5, SPI2_MISO28PC2PC3 — вывод 29: ADC1_IN4, ADC4_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSI29PC3VSSA — вывод 3030VSSAVREF+ — вывод 31: VREFBUF_OUT31VREF+VDDA — вывод 3232VDDAPA0 — вывод 33: ADC1_IN5, AUDIOCLK, OCTOSPIM_P2_NCS, OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS33PA0PA1 — вывод 34: ADC1_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPIM_P1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS34PA1PA2 — вывод 35: ADC1_IN7, COMP1_INP, LPUART1_TX, OCTOSPIM_P1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TX35PA2PA3 — вывод 36: ADC1_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX36PA3VSS — вывод 3737VSSVDD — вывод 3838VDDPA4 — вывод 39: ADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_CH1, OCTOSPIM_P1_NCS, PSSI_DE, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CK39PA4PA5 — вывод 40: ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PSSI_D14, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RX40PA5PA6 — вывод 41: ADC1_IN11, ADC4_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, PSSI_PDCK, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTS41PA6PA7 — вывод 42: ADC1_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPIM_P1_IO2, OPAMP2_VINM, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TX42PA7PB0 — вывод 43: ADC1_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CK43PB0PB1 — вывод 44: ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPIM_P1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTS44PB1PB2 — вывод 45: ADC1_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPIM_P1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4N, UCPD1_FRSTX145PB2PF11 — вывод 46: ADC1_EXTI11, DCMI_D12, LPTIM4_IN1, OCTOSPIM_P1_NCLK, PSSI_D1246PF11PF12 — вывод 47: FMC_A6, LPTIM4_ETR, OCTOSPIM_P2_DQS47PF12VSS — вывод 4848VSSVDD — вывод 4949VDDPF13 — вывод 50: FMC_A7, I2C4_SMBA, LPTIM4_OUT, UCPD1_FRSTX250PF13PF14 — вывод 51: ADC4_IN5, FMC_A8, I2C4_SCL, TSC_G8_IO151PF14PF15 — вывод 52: ADC1_EXTI15, ADC4_EXTI15, ADC4_IN6, FMC_A9, I2C4_SDA, TSC_G8_IO252PF15PG0 — вывод 53: ADC4_IN7, FMC_A10, OCTOSPIM_P2_IO4, TSC_G8_IO353PG0PG1 — вывод 54: ADC4_IN8, FMC_A11, OCTOSPIM_P2_IO5, TSC_G8_IO454PG1PE7 — вывод 55: FMC_D4, FMC_DA4, MDF1_SDI2, PWR_WKUP6, SAI1_SD_B, TIM1_ETR55PE7PE8 — вывод 56: FMC_D5, FMC_DA5, MDF1_CKI2, PWR_WKUP7, SAI1_SCK_B, TIM1_CH1N56PE8PE9 — вывод 57: ADF1_CCK0, DAC1_EXTI9, FMC_D6, FMC_DA6, MDF1_CCK0, OCTOSPIM_P1_NCLK, SAI1_FS_B, TIM1_CH157PE9VSS — вывод 5858VSSVDD — вывод 5959VDDPE10 — вывод 60: ADF1_SDI0, FMC_D7, FMC_DA7, MDF1_SDI4, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO160PE10PE11 — вывод 61: ADC1_EXTI11, FMC_D8, FMC_DA8, MDF1_CKI4, OCTOSPIM_P1_NCS, SPI1_RDY, TIM1_CH2, TSC_G5_IO261PE11PE12 — вывод 62: FMC_D9, FMC_DA9, MDF1_SDI5, OCTOSPIM_P1_IO0, SPI1_NSS, TIM1_CH3N, TSC_G5_IO362PE12PE13 — вывод 63: FMC_D10, FMC_DA10, MDF1_CKI5, OCTOSPIM_P1_IO1, SPI1_SCK, TIM1_CH3, TSC_G5_IO463PE13PE14 — вывод 64: FMC_D11, FMC_DA11, OCTOSPIM_P1_IO2, SPI1_MISO, TIM1_BKIN2, TIM1_CH464PE14PE15 — вывод 65: ADC1_EXTI15, ADC4_EXTI15, FMC_D12, FMC_DA12, OCTOSPIM_P1_IO3, SPI1_MOSI, TIM1_BKIN, TIM1_CH4N65PE15PB10 — вывод 66: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPIM_P1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX66PB10PB11 — вывод 67: ADC1_EXTI11, COMP2_OUT, I2C2_SDA, I2C4_SDA, LPUART1_TX, OCTOSPIM_P1_NCS, SPI2_RDY, TIM2_CH4, USART3_RX67PB11VLXSMPS — вывод 6868VLXSMPSVDDSMPS — вывод 6969VDDSMPSVSSSMPS — вывод 7070VSSSMPSVDD11 — вывод 7171VDD11VSS — вывод 7272VSSVDD — вывод 7373VDDPB13 — вывод 74: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SAI2_SCK_A, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTS74PB13PB14 — вывод 75: I2C2_SDA, LPTIM3_ETR, MDF1_SDI2, SAI2_MCLK_A, SDMMC2_D0, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, ADC4_EXTI15, FMC_NBL1, LPTIM2_IN2, MDF1_CKI2, PWR_WKUP7, RTC_REFIN, SAI2_SD_A, SDMMC2_D1, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC276PB15PD8 — вывод 77: DCMI_HSYNC, FMC_D13, FMC_DA13, PSSI_DE, USART3_TX77PD8PD9 — вывод 78: DAC1_EXTI9, DCMI_PIXCLK, FMC_D14, FMC_DA14, LPTIM2_IN2, LPTIM3_IN1, PSSI_PDCK, SAI2_MCLK_A, USART3_RX78PD9PD10 — вывод 79: FMC_D15, FMC_DA15, LPTIM2_CH2, LPTIM3_ETR, SAI2_SCK_A, TSC_G6_IO1, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, ADC4_IN15, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_ETR, SAI2_SD_A, TSC_G6_IO2, USART3_CTS80PD11PD12 — вывод 81: ADC4_IN16, FMC_A17, FMC_ALE, I2C4_SCL, LPTIM2_IN1, SAI2_FS_A, TIM4_CH1, TSC_G6_IO3, USART3_DE, USART3_RTS81PD12PD13 — вывод 82: ADC4_IN17, FMC_A18, I2C4_SDA, LPTIM2_CH1, LPTIM4_IN1, TIM4_CH2, TSC_G6_IO482PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FMC_D0, FMC_DA0, LPTIM3_CH1, TIM4_CH385PD14PD15 — вывод 86: ADC1_EXTI15, ADC4_EXTI15, FMC_D1, FMC_DA1, LPTIM3_CH2, TIM4_CH486PD15PG2 — вывод 87: FMC_A12, SAI2_SCK_B, SPI1_SCK87PG2PG3 — вывод 88: FMC_A13, SAI2_FS_B, SPI1_MISO88PG3PG4 — вывод 89: FMC_A14, SAI2_MCLK_B, SPI1_MOSI89PG4PG5 — вывод 90: FMC_A15, LPUART1_CTS, SAI2_SD_B, SPI1_NSS90PG5PG6 — вывод 91: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPIM_P1_DQS, SPI1_RDY, UCPD1_FRSTX191PG6PG7 — вывод 92: FMC_INT, I2C3_SCL, LPUART1_TX, MDF1_CCK0, OCTOSPIM_P2_DQS, SAI1_CK1, SAI1_MCLK_A, UCPD1_FRSTX292PG7PG8 — вывод 93: I2C3_SDA, LPUART1_RX93PG8VSS — вывод 9494VSSVDDIO2 — вывод 9595VDDIO2PC6 — вывод 96: DCMI_D0, MDF1_CKI3, PSSI_D0, PWR_CSLEEP, SAI2_MCLK_A, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO196PC6PC7 — вывод 97: DCMI_D1, LPTIM2_CH2, MDF1_SDI3, PSSI_D1, PWR_CDSTOP, SAI2_MCLK_B, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO297PC7PC8 — вывод 98: DCMI_D2, LPTIM3_CH1, PSSI_D2, PWR_SRDSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO398PC8PC9 — вывод 99: DAC1_EXTI9, DCMI_D3, DEBUG_TRACED0, LPTIM3_CH2, PSSI_D3, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOE99PC9PA8 — вывод 100: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF100PA8PA9 — вывод 101: DAC1_EXTI9, DCMI_D0, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS101PA9PA10 — вывод 102: CRS_SYNC, DCMI_D1, LPTIM2_IN2, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_ID102PA10PA11 — вывод 103: ADC1_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM103PA11PA12 — вывод 104: FDCAN1_TX, OCTOSPIM_P2_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DP104PA12PA13 (JTMS/SWDIO) — вывод 105: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_OTG_FS_NOE105PA13 (JTMS/SWDIO)VDDUSB — вывод 106106VDDUSBVSS — вывод 107107VSSVDD — вывод 108108VDDPA14 (JTCK/SWCLK) — вывод 109: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_OTG_FS_SOF109PA14 (JTCK/SWCLK)PA15 (JTDI) — вывод 110: ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SAI2_FS_B, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTS110PA15 (JTDI)PC10 — вывод 111: ADF1_CCK1, DCMI_D8, DEBUG_TRACED1, LPTIM3_ETR, PSSI_D8, SAI2_SCK_B, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, ADF1_SDI0, DCMI_D2, DCMI_D4, LPTIM3_IN1, OCTOSPIM_P1_NCS, PSSI_D2, PSSI_D4, SAI2_MCLK_B, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RX112PC11PC12 — вывод 113: DCMI_D9, DEBUG_TRACED3, PSSI_D9, SAI2_SD_B, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CK113PC12PD0 — вывод 114: FDCAN1_RX, FMC_D2, FMC_DA2, SPI2_NSS, TIM8_CH4N114PD0PD1 — вывод 115: FDCAN1_TX, FMC_D3, FMC_DA3, SPI2_SCK115PD1PD2 — вывод 116: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTS116PD2PD3 — вывод 117: DCMI_D5, FMC_CLK, MDF1_SDI0, OCTOSPIM_P2_NCS, PSSI_D5, SPI2_MISO, SPI2_SCK, USART2_CTS117PD3PD4 — вывод 118: FMC_NOE, MDF1_CKI0, OCTOSPIM_P1_IO4, SPI2_MOSI, USART2_DE, USART2_RTS118PD4PD5 — вывод 119: FMC_NWE, OCTOSPIM_P1_IO5, SPI2_RDY, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: DCMI_D10, FMC_NWAIT, MDF1_SDI1, OCTOSPIM_P1_IO6, PSSI_D10, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RX122PD6PD7 — вывод 123: FMC_NCE, FMC_NE1, LPTIM4_OUT, MDF1_CKI1, OCTOSPIM_P1_IO7, SDMMC2_CMD, USART2_CK123PD7PG9 — вывод 124: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SAI2_SCK_A, SPI3_SCK, TIM15_CH1N, USART1_TX124PG9PG10 — вывод 125: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SAI2_FS_A, SPI3_MISO, TIM15_CH1, USART1_RX125PG10PG12 — вывод 126: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SAI2_SD_A, SPI3_NSS, USART1_DE, USART1_RTS126PG12PG13 — вывод 127: FMC_A24, I2C1_SDA, SPI3_RDY, USART1_CK127PG13PG14 — вывод 128: FMC_A25, I2C1_SCL, LPTIM1_CH2128PG14VSS — вывод 129129VSSVDDIO2 — вывод 130130VDDIO2PG15 — вывод 131: ADC1_EXTI15, ADC4_EXTI15, DCMI_D13, I2C1_SMBA, LPTIM1_CH1, OCTOSPIM_P2_DQS, PSSI_D13131PG15PB3 (JTDO/TRACESWO) — вывод 132: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SDMMC2_D2, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTS132PB3 (JTDO/TRACESWO)PB4 (NJTRST) — вывод 133: ADF1_SDI0, COMP2_INP, DCMI_D12, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, PSSI_D12, SAI1_MCLK_B, SDMMC2_D3, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTS133PB4 (NJTRST)PB5 — вывод 134: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPIM_P1_NCLK, PSSI_D10, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CK134PB5PB6 — вывод 135: COMP2_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, MDF1_SDI5, PSSI_D5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TX135PB6PB7 — вывод 136: COMP2_INM, DCMI_VSYNC, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, MDF1_CKI5, PSSI_RDY, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RX136PB7PH3-BOOT0 — вывод 137137PH3-BOOT0PB8 — вывод 138: DCMI_D6, FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PSSI_D6, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3138PB8PB9 — вывод 139: DAC1_EXTI9, DCMI_D7, FDCAN1_TX, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4139PB9PE0 — вывод 140: DCMI_D2, FMC_NBL0, PSSI_D2, TIM16_CH1, TIM4_ETR140PE0PE1 — вывод 141: DCMI_D3, FMC_NBL1, PSSI_D3, TIM17_CH1141PE1VDD11 — вывод 142142VDD11VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

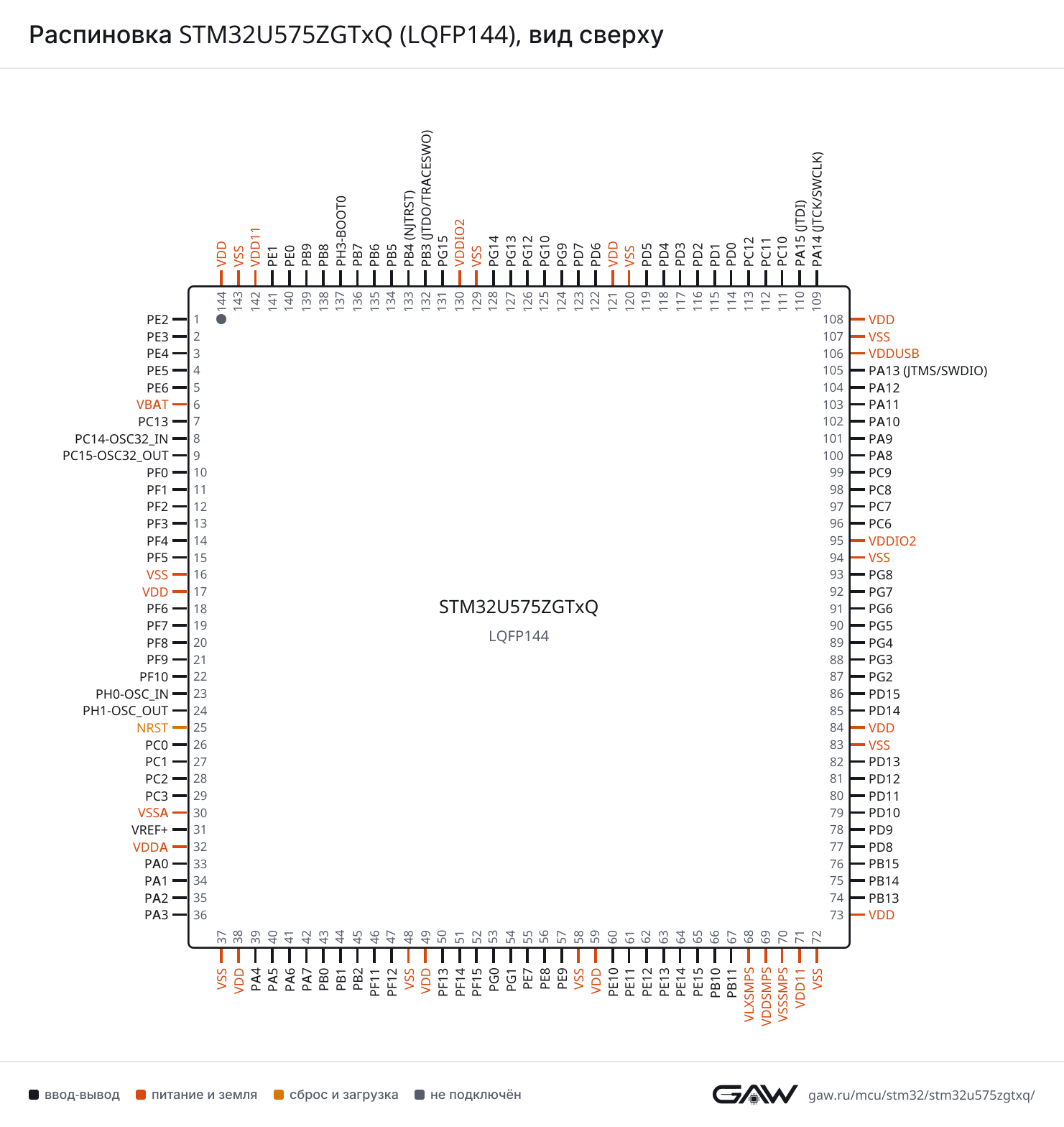

Распиновка STM32U575ZGTxQ (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1481 × 1568 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7), PG13 (127, AF7), PB5 (134, AF7)
CTSPA11 (103, AF7), PB4 (NJTRST) (133, AF7)
DEPA12 (104, AF7), PG12 (126, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
RTSPA12 (104, AF7), PG12 (126, AF7), PB3 (JTDO/TRACESWO) (132, AF7)
RXPA10 (102, AF7), PG10 (125, AF7), PB7 (136, AF7)
TXPA9 (101, AF7), PG9 (124, AF7), PB6 (135, AF7)
USART2CKPA4 (39, AF7), PD7 (123, AF7)
CTSPA0 (33, AF7), PD3 (117, AF7)
DEPA1 (34, AF7), PD4 (118, AF7)
RTSPA1 (34, AF7), PD4 (118, AF7)
RXPA3 (36, AF7), PA15 (JTDI) (110, AF3), PD6 (122, AF7)
TXPA2 (35, AF7), PD5 (119, AF7)
USART3CKPB0 (43, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPA6 (41, AF7), PB13 (74, AF7), PD11 (80, AF7)
DEPB1 (44, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
RTSPB1 (44, AF7), PB14 (75, AF7), PD12 (81, AF7), PA15 (JTDI) (110, AF7), PD2 (116, AF7)
RXPA5 (40, AF7), PB11 (67, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPA7 (42, AF7), PB10 (66, AF7), PD8 (77, AF7), PC10 (111, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (136, AF8)
DEPA15 (JTDI) (110, AF8)
RTSPA15 (JTDI) (110, AF8)
RXPA1 (34, AF8), PC11 (112, AF8)
TXPA0 (33, AF8), PC10 (111, AF8)
UART5CTSPB5 (134, AF8)
DEPB4 (NJTRST) (133, AF8)
RTSPB4 (NJTRST) (133, AF8)
RXPD2 (116, AF8)
TXPC12 (113, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (41, AF8), PB13 (74, AF8), PG5 (90, AF8)
DEPB1 (44, AF8), PG6 (91, AF8)
RTSPB1 (44, AF8), PG6 (91, AF8)
RXPC0 (26, AF8), PA3 (36, AF8), PB10 (66, AF8), PG8 (93, AF8)
TXPC1 (27, AF8), PA2 (35, AF8), PB11 (67, AF8), PG7 (92, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (41, AF5), PE14 (64, AF5), PG3 (88, AF5), PA11 (103, AF5), PB4 (NJTRST) (133, AF5)
MOSIPA7 (42, AF5), PE15 (65, AF5), PG4 (89, AF5), PA12 (104, AF5), PB5 (134, AF5)
NSSPA4 (39, AF5), PB0 (43, AF5), PE12 (62, AF5), PG5 (90, AF5), PA15 (JTDI) (110, AF5)
RDYPA2 (35, AF5), PB2 (45, AF5), PE11 (61, AF5), PG6 (91, AF5), PA8 (100, AF5)
SCKPA1 (34, AF5), PA5 (40, AF5), PE13 (63, AF5), PG2 (87, AF5), PB3 (JTDO/TRACESWO) (132, AF5)
SPI2MISOPC2 (28, AF5), PB14 (75, AF5), PD3 (117, AF5)
MOSIPC1 (27, AF3), PC3 (29, AF5), PB15 (76, AF5), PD4 (118, AF5)
NSSPD0 (114, AF5), PB9 (139, AF5)
RDYPC0 (26, AF5), PB11 (67, AF5), PD5 (119, AF5)
SCKPB10 (66, AF5), PB13 (74, AF5), PA9 (101, AF3), PD1 (115, AF5), PD3 (117, AF3)
SPI3MISOPC11 (112, AF6), PG10 (125, AF6), PB4 (NJTRST) (133, AF6)
MOSIPC12 (113, AF6), PD6 (122, AF5), PB5 (134, AF6)
NSSPA4 (39, AF6), PA15 (JTDI) (110, AF6), PG12 (126, AF6)
RDYPA0 (33, AF6), PG13 (127, AF6), PB8 (138, AF6)
SCKPC10 (111, AF6), PG9 (124, AF6), PB3 (JTDO/TRACESWO) (132, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (128, AF4), PB6 (135, AF4), PB8 (138, AF4)
SDAPG13 (127, AF4), PB3 (JTDO/TRACESWO) (132, AF4), PB7 (136, AF4), PB9 (139, AF4)
SMBAPA1 (34, AF4), PA14 (JTCK/SWCLK) (109, AF4), PG15 (131, AF4), PB5 (134, AF4)
I2C2SCLPF1 (11, AF4), PB10 (66, AF4), PB13 (74, AF4)
SDAPF0 (10, AF4), PB11 (67, AF4), PB14 (75, AF4)
SMBAPF2 (12, AF4)
I2C3SCLPC0 (26, AF4), PA7 (42, AF4), PG7 (92, AF4)
SDAPC1 (27, AF4), PG8 (93, AF4), PB4 (NJTRST) (133, AF4)
SMBAPB2 (45, AF4), PG6 (91, AF4)
I2C4SCLPF14 (51, AF4), PB10 (66, AF3), PD12 (81, AF4), PB6 (135, AF5)
SDAPF15 (52, AF4), PB11 (67, AF3), PD13 (82, AF4), PB7 (136, AF5)
SMBAPF13 (50, AF4), PD11 (80, AF4), PA14 (JTCK/SWCLK) (109, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPF7 (19, AF9), PA11 (103, AF9), PD0 (114, AF9), PB8 (138, AF9)
TXPF8 (20, AF9), PA12 (104, AF9), PD1 (115, AF9), PB9 (139, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (103, AF10)
DPPA12 (104, AF10)
IDPA10 (102, AF10)
NOEPC9 (99, AF10), PA13 (JTMS/SWDIO) (105, AF10)
SOFPA8 (100, AF10), PA14 (JTCK/SWCLK) (109, AF10)
VBUSPA9 (101)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (110)
CC2PB15 (76)
DBCC1PB5 (134)
DBCC2PB14 (75)
FRSTX1PA2 (35, AF11), PB2 (45, AF11), PG6 (91, AF11)
FRSTX2PF13 (50, AF11), PG7 (92, AF11), PC11 (112, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (139, AF8)
CKPC12 (113, AF12)
CKINPB8 (138, AF8)
CMDPD2 (116, AF12)
D0PC8 (98, AF12)
D0DIRPC6 (96, AF8)
D1PC9 (99, AF12)
D2PC10 (111, AF12)
D3PC11 (112, AF12)
D4PB8 (138, AF12)
D5PC0 (26, AF12), PB9 (139, AF12)
D6PC6 (96, AF12)
D7PC7 (97, AF12)
D123DIRPC7 (97, AF8)
SDMMC2CKPC1 (27, AF12), PD6 (122, AF11)
CMDPA0 (33, AF12), PD7 (123, AF11)
D0PB14 (75, AF12)
D1PB15 (76, AF12)
D2PB3 (JTDO/TRACESWO) (132, AF12)
D3PB4 (NJTRST) (133, AF12)
D4PB8 (138, AF11)
D5PB9 (139, AF11)
D6PC6 (96, AF11)
D7PC7 (97, AF11)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF3), PA3 (36, AF3), PG7 (92, AF3), PB8 (138, AF3)
CK2PE5 (4, AF3), PA8 (100, AF3)
D1PE6 (5, AF3), PC3 (29, AF3), PA10 (102, AF3), PD6 (122, AF3)
D2PE4 (3, AF3), PB9 (139, AF3)
D3PF10 (22, AF13)
FS_APE4 (3, AF13), PA9 (101, AF13), PB9 (139, AF13)
FS_BPF9 (21, AF13), PA4 (39, AF13), PE9 (57, AF13), PA14 (JTCK/SWCLK) (109, AF13), PB6 (135, AF13)
MCLK_APE2 (1, AF13), PA3 (36, AF13), PG7 (92, AF13), PB8 (138, AF13)
MCLK_BPF7 (19, AF13), PE10 (60, AF13), PB4 (NJTRST) (133, AF13)
SCK_APE5 (4, AF13), PB10 (66, AF13), PA8 (100, AF13)
SCK_BPF8 (20, AF13), PE8 (56, AF13), PB3 (JTDO/TRACESWO) (132, AF13)
SD_APE6 (5, AF13), PC1 (27, AF13), PC3 (29, AF13), PA10 (102, AF13), PD6 (122, AF13)
SD_BPE3 (2, AF13), PF6 (18, AF13), PE7 (55, AF13), PA13 (JTMS/SWDIO) (105, AF13), PB5 (134, AF13)
SAI2FS_APC0 (26, AF13), PD12 (81, AF13), PG10 (125, AF13)
FS_BPG3 (88, AF13), PA15 (JTDI) (110, AF13)
MCLK_APB14 (75, AF13), PD9 (78, AF13), PC6 (96, AF13)
MCLK_BPG4 (89, AF13), PC7 (97, AF13), PC11 (112, AF13)
SCK_APB13 (74, AF13), PD10 (79, AF13), PG9 (124, AF13)
SCK_BPG2 (87, AF13), PC10 (111, AF13)
SD_APB15 (76, AF13), PD11 (80, AF13), PG12 (126, AF13)
SD_BPG5 (90, AF13), PC12 (113, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (46), PE11 (61), PB11 (67), PD11 (80), PA11 (103), PC11 (112)
EXTI15PC15-OSC32_OUT (9), PF15 (52), PE15 (65), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (131)
IN1PC0 (26)
IN2PC1 (27)
IN3PC2 (28)
IN4PC3 (29)
IN5PA0 (33)
IN6PA1 (34)
IN7PA2 (35)
IN8PA3 (36)
IN9PA4 (39)
IN10PA5 (40)
IN11PA6 (41)
IN12PA7 (42)
IN15PB0 (43)
IN16PB1 (44)
IN17PB2 (45)
ADC4EXTI15PC15-OSC32_OUT (9), PF15 (52), PE15 (65), PB15 (76), PD15 (86), PA15 (JTDI) (110), PG15 (131)
IN1PC0 (26)
IN2PC1 (27)
IN3PC2 (28)
IN4PC3 (29)
IN5PF14 (51)
IN6PF15 (52)
IN7PG0 (53)
IN8PG1 (54)
IN9PA4 (39)
IN10PA5 (40)
IN11PA6 (41)
IN15PD11 (80)
IN16PD12 (81)
IN17PD13 (82)
IN18PB0 (43)
IN19PB1 (44)
IN20PA7 (42)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PF9 (21), PE9 (57), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (139)
OUT1PA4 (39)
OUT2PA5 (40)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (44)
INPPA2 (35), PB2 (45)
OUTPB0 (43, AF12), PB10 (66, AF12)
COMP2INMPB3 (JTDO/TRACESWO) (132), PB7 (136)
INPPB4 (NJTRST) (133), PB6 (135)
OUTPB11 (67, AF12), PB5 (134, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (34)
VINPPA0 (33)
VOUTPA3 (36)
OPAMP2VINMPA7 (42)
VINPPA6 (41)
VOUTPB0 (43)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (31)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (41, AF1), PE15 (65, AF1)
BKIN2PE14 (64, AF2), PA11 (103, AF2)
CH1PE9 (57, AF1), PA8 (100, AF1)
CH1NPA7 (42, AF1), PE8 (56, AF1), PB13 (74, AF1)
CH2PE11 (61, AF1), PA9 (101, AF1)
CH2NPB0 (43, AF1), PE10 (60, AF1), PB14 (75, AF1)
CH3PE13 (63, AF1), PA10 (102, AF1)
CH3NPB1 (44, AF1), PE12 (62, AF1), PB15 (76, AF1)
CH4PE14 (64, AF1), PA11 (103, AF1)
CH4NPE15 (65, AF3)
ETRPE7 (55, AF1), PA12 (104, AF1)
TIM2CH1PA0 (33, AF1), PA5 (40, AF1), PA15 (JTDI) (110, AF1)
CH2PA1 (34, AF1), PB3 (JTDO/TRACESWO) (132, AF1)
CH3PA2 (35, AF1), PB10 (66, AF1)
CH4PA3 (36, AF1), PB11 (67, AF1)
ETRPA0 (33, AF14), PA5 (40, AF2), PA15 (JTDI) (110, AF2)
TIM3CH1PE3 (2, AF2), PA6 (41, AF2), PC6 (96, AF2), PB4 (NJTRST) (133, AF2)
CH2PE4 (3, AF2), PA7 (42, AF2), PC7 (97, AF2), PB5 (134, AF2)
CH3PE5 (4, AF2), PB0 (43, AF2), PC8 (98, AF2)
CH4PE6 (5, AF2), PB1 (44, AF2), PC9 (99, AF2)
ETRPE2 (1, AF2), PD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (135, AF2)
CH2PD13 (82, AF2), PB7 (136, AF2)
CH3PD14 (85, AF2), PB8 (138, AF2)
CH4PD15 (86, AF2), PB9 (139, AF2)
ETRPE0 (140, AF2)
TIM5CH1PF6 (18, AF2), PA0 (33, AF2)
CH2PF7 (19, AF2), PA1 (34, AF2)
CH3PF8 (20, AF2), PA2 (35, AF2)
CH4PF9 (21, AF2), PA3 (36, AF2)
ETRPF6 (18, AF1)
TIM8BKINPA6 (41, AF3), PB7 (136, AF3)
BKIN2PC9 (99, AF1), PB6 (135, AF3)
CH1PC6 (96, AF3)
CH1NPA5 (40, AF3), PA7 (42, AF3)
CH2PC7 (97, AF3)
CH2NPB0 (43, AF3), PB14 (75, AF3)
CH3PC8 (98, AF3)
CH3NPB1 (44, AF3), PB15 (76, AF3)
CH4PC9 (99, AF3)
CH4NPB2 (45, AF3), PD0 (114, AF3)
ETRPA0 (33, AF3)
TIM15BKINPA9 (101, AF14)
CH1PF9 (21, AF14), PA2 (35, AF14), PB14 (75, AF14), PG10 (125, AF14)
CH1NPA1 (34, AF14), PB13 (74, AF14), PG9 (124, AF14)
CH2PF10 (22, AF14), PA3 (36, AF14), PB15 (76, AF14)
TIM16BKINPB5 (134, AF14)
CH1PA6 (41, AF14), PB8 (138, AF14), PE0 (140, AF14)
CH1NPB6 (135, AF14)
TIM17BKINPA10 (102, AF14), PB4 (NJTRST) (133, AF14)
CH1PA7 (42, AF14), PB9 (139, AF14), PE1 (141, AF14)
CH1NPB7 (136, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PC1 (27, AF1), PB2 (45, AF1), PA14 (JTCK/SWCLK) (109, AF1), PG15 (131, AF1), PB3 (JTDO/TRACESWO) (132, AF2)
CH2PA1 (34, AF0), PG14 (128, AF1), PB4 (NJTRST) (133, AF1)
ETRPC3 (29, AF1), PG12 (126, AF1), PB6 (135, AF1)
IN1PC0 (26, AF1), PG10 (125, AF1), PB5 (134, AF1)
IN2PC2 (28, AF1), PB7 (136, AF1)
LPTIM2CH1PA4 (39, AF14), PD13 (82, AF14), PA8 (100, AF14)
CH2PA7 (42, AF13), PD10 (79, AF2), PC7 (97, AF14)
ETRPC3 (29, AF14), PA5 (40, AF14), PD11 (80, AF14)
IN1PC0 (26, AF14), PB1 (44, AF14), PD12 (81, AF14)
IN2PB15 (76, AF2), PD9 (78, AF2), PA10 (102, AF2)
LPTIM3CH1PF5 (15, AF2), PC3 (29, AF2), PB0 (43, AF4), PB10 (66, AF2), PD14 (85, AF14), PC8 (98, AF14)
CH2PF2 (12, AF2), PB1 (44, AF4), PD15 (86, AF14), PC9 (99, AF14)
ETRPF4 (14, AF2), PB14 (75, AF2), PD10 (79, AF14), PC10 (111, AF2)
IN1PF3 (13, AF2), PB13 (74, AF2), PD9 (78, AF14), PC11 (112, AF2)
LPTIM4ETRPF12 (47, AF13), PD2 (116, AF13)
IN1PF11 (46, AF13), PD13 (82, AF13)
OUTPF13 (50, AF13), PD7 (123, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (7)
OUT2PB2 (45)
REFINPB15 (76, AF0)
TSPC13 (7)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (47, AF12)
A7PF13 (50, AF12)
A8PF14 (51, AF12)
A9PF15 (52, AF12)
A10PG0 (53, AF12)
A11PG1 (54, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
A24PG13 (127, AF12)
A25PG14 (128, AF12)
ALEPD12 (81, AF12)
CLEPD11 (80, AF12)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (55, AF12)
D5PE8 (56, AF12)
D6PE9 (57, AF12)
D7PE10 (60, AF12)
D8PE11 (61, AF12)
D9PE12 (62, AF12)
D10PE13 (63, AF12)
D11PE14 (64, AF12)
D12PE15 (65, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85, AF12)
DA1PD15 (86, AF12)
DA2PD0 (114, AF12)
DA3PD1 (115, AF12)
DA4PE7 (55, AF12)
DA5PE8 (56, AF12)
DA6PE9 (57, AF12)
DA7PE10 (60, AF12)
DA8PE11 (61, AF12)
DA9PE12 (62, AF12)
DA10PE13 (63, AF12)
DA11PE14 (64, AF12)
DA12PE15 (65, AF12)
DA13PD8 (77, AF12)
DA14PD9 (78, AF12)
DA15PD10 (79, AF12)
INTPG7 (92, AF12)
NBL0PE0 (140, AF12)
NBL1PB15 (76, AF11), PE1 (141, AF12)
NCEPD7 (123, AF12), PG9 (124, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (126, AF12)
NLPB7 (136, AF12)
NOEPD4 (118, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (96, AF10), PA9 (101, AF5)
D1PC7 (97, AF10), PA10 (102, AF5)
D2PC8 (98, AF10), PC11 (112, AF4), PE0 (140, AF10)
D3PC9 (99, AF4), PE1 (141, AF10)
D4PE4 (3, AF10), PC11 (112, AF10)
D5PD3 (117, AF4), PB6 (135, AF10)
D6PE5 (4, AF10), PB8 (138, AF10)
D7PE6 (5, AF10), PB9 (139, AF10)
D8PC10 (111, AF10)
D9PC12 (113, AF10)
D10PD6 (122, AF4), PB5 (134, AF10)
D11PF10 (22, AF10), PD2 (116, AF10)
D12PF6 (18, AF4), PF11 (46, AF10), PB4 (NJTRST) (133, AF10)
D13PG15 (131, AF10)
HSYNCPA4 (39, AF10), PD8 (77, AF10)
PIXCLKPA6 (41, AF4), PD9 (78, AF10)
VSYNCPB7 (136, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (96, AF10), PA9 (101, AF5)
D1PC7 (97, AF10), PA10 (102, AF5)
D2PC8 (98, AF10), PC11 (112, AF4), PE0 (140, AF10)
D3PC9 (99, AF4), PE1 (141, AF10)
D4PE4 (3, AF10), PC11 (112, AF10)
D5PD3 (117, AF4), PB6 (135, AF10)
D6PE5 (4, AF10), PB8 (138, AF10)
D7PE6 (5, AF10), PB9 (139, AF10)
D8PC10 (111, AF10)
D9PC12 (113, AF10)
D10PD6 (122, AF4), PB5 (134, AF10)
D11PF10 (22, AF10), PD2 (116, AF10)
D12PF6 (18, AF4), PF11 (46, AF10), PB4 (NJTRST) (133, AF10)
D13PG15 (131, AF10)
D14PF8 (20, AF4), PA5 (40, AF4)
D15PF9 (21, AF4), PF10 (22, AF4)
DEPA4 (39, AF10), PD8 (77, AF10)
PDCKPA6 (41, AF4), PD9 (78, AF10)
RDYPB7 (136, AF10)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (74, AF9)
G1_IO3PB14 (75, AF9)
G2_IO1PB4 (NJTRST) (133, AF9)
G2_IO2PB5 (134, AF9)
G2_IO3PB6 (135, AF9)
G2_IO4PB7 (136, AF9)
G3_IO2PC10 (111, AF9)
G3_IO3PC11 (112, AF9)
G3_IO4PC12 (113, AF9)
G4_IO1PC6 (96, AF9)
G4_IO2PC7 (97, AF9)
G4_IO3PC8 (98, AF9)
G4_IO4PC9 (99, AF9)
G5_IO1PE10 (60, AF9)
G5_IO2PE11 (61, AF9)
G5_IO3PE12 (62, AF9)
G5_IO4PE13 (63, AF9)
G6_IO1PD10 (79, AF9)
G6_IO2PD11 (80, AF9)
G6_IO3PD12 (81, AF9)
G6_IO4PD13 (82, AF9)
G7_IO1PE2 (1, AF9)
G7_IO2PE3 (2, AF9)
G7_IO3PE4 (3, AF9)
G7_IO4PE5 (4, AF9)
G8_IO1PF14 (51, AF9)
G8_IO2PF15 (52, AF9)
G8_IO3PG0 (53, AF9)
G8_IO4PG1 (54, AF9)
SYNCPB10 (66, AF9), PD2 (116, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PE9 (57, AF6), PG7 (92, AF6), PB8 (138, AF5)
CCK1PF10 (22, AF6), PC2 (28, AF6)
CKI0PB2 (45, AF6), PD4 (118, AF6)
CKI1PB13 (74, AF6), PD7 (123, AF6)
CKI2PE8 (56, AF6), PB15 (76, AF6)
CKI3PE5 (4, AF6), PC6 (96, AF6)
CKI4PC1 (27, AF6), PE11 (61, AF6)
CKI5PE13 (63, AF6), PB7 (136, AF6)
SDI0PB1 (44, AF6), PD3 (117, AF6)
SDI1PD6 (122, AF6)
SDI2PE7 (55, AF6), PB14 (75, AF6)
SDI3PE4 (3, AF6), PC7 (97, AF6)
SDI4PC0 (26, AF6), PE10 (60, AF6)
SDI5PE12 (62, AF6), PB6 (135, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PE9 (57, AF3), PB3 (JTDO/TRACESWO) (132, AF3)
CCK1PC10 (111, AF3)
SDI0PE10 (60, AF3), PC11 (112, AF3), PB4 (NJTRST) (133, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (109, AF0)
JTDIPA15 (JTDI) (110, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (132, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (105, AF0)
NJTRSTPB4 (NJTRST) (133, AF0)
TRACECLKPE2 (1, AF0), PA8 (100, AF12)
TRACED0PE3 (2, AF0), PC1 (27, AF0), PC9 (99, AF0)
TRACED1PE4 (3, AF0), PC10 (111, AF0)
TRACED2PE5 (4, AF0), PD2 (116, AF0)
TRACED3PE6 (5, AF0), PC12 (113, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (35)
MCOPA8 (100, AF0)
OSC_INPH0-OSC_IN (23)
OSC_OUTPH1-OSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (40, AF0), PC6 (96, AF0)
PWR_WKUP1PE4 (3), PA0 (33), PB2 (45)
PWR_WKUP2PE5 (4), PC13 (7), PA4 (39)
PWR_WKUP3PE6 (5), PA1 (34), PB6 (135)
PWR_WKUP4PA2 (35), PB1 (44), PB7 (136)
PWR_WKUP5PA3 (36), PB8 (138)
PWR_WKUP6PA5 (40), PE7 (55), PB5 (134)
PWR_WKUP7PA6 (41), PE8 (56), PB15 (76)
PWR_WKUP8PF2 (12), PA7 (42), PB10 (66)
TAMP_IN1PC13 (7)
TAMP_IN2PA0 (33)
TAMP_IN3PE6 (5)
TAMP_IN5PA1 (34)
TAMP_IN6PE3 (2)
TAMP_IN7PE4 (3)
TAMP_IN8PE5 (4)
TAMP_OUT1PA0 (33)
TAMP_OUT2PC13 (7)
TAMP_OUT3PE3 (2)
TAMP_OUT4PA1 (34)
TAMP_OUT6PE6 (5)
TAMP_OUT7PE5 (4)
TAMP_OUT8PE4 (3)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF12), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM3_ETR (AF2), TSC_G7_IO1 (AF9)
2PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
3PE4ввод-выводDCMI_D4 (AF10), DEBUG_TRACED1 (AF0), FMC_A20 (AF12), MDF1_SDI3 (AF6), PSSI_D4 (AF10), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
4PE5ввод-выводDCMI_D6 (AF10), DEBUG_TRACED2 (AF0), FMC_A21 (AF12), MDF1_CKI3 (AF6), PSSI_D6 (AF10), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
5PE6ввод-выводDCMI_D7 (AF10), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PSSI_D7 (AF10), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
6VBATпитание—
7PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4), OCTOSPIM_P2_IO0 (AF5)
11PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4), OCTOSPIM_P2_IO1 (AF5)
12PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4), LPTIM3_CH2 (AF2), OCTOSPIM_P2_IO2 (AF5), PWR_WKUP8
13PF3ввод-выводFMC_A3 (AF12), LPTIM3_IN1 (AF2), OCTOSPIM_P2_IO3 (AF5)
14PF4ввод-выводFMC_A4 (AF12), LPTIM3_ETR (AF2), OCTOSPIM_P2_CLK (AF5)
15PF5ввод-выводFMC_A5 (AF12), LPTIM3_CH1 (AF2), OCTOSPIM_P2_NCLK (AF5)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводDCMI_D12 (AF4), OCTOSPIM_P1_IO3 (AF10), OCTOSPIM_P2_NCS (AF5), PSSI_D12 (AF4), SAI1_SD_B (AF13), TIM5_CH1 (AF2), TIM5_ETR (AF1)
19PF7ввод-выводFDCAN1_RX (AF9), OCTOSPIM_P1_IO2 (AF10), SAI1_MCLK_B (AF13), TIM5_CH2 (AF2)
20PF8ввод-выводFDCAN1_TX (AF9), OCTOSPIM_P1_IO0 (AF10), PSSI_D14 (AF4), SAI1_SCK_B (AF13), TIM5_CH3 (AF2)
21PF9ввод-выводDAC1_EXTI9, OCTOSPIM_P1_IO1 (AF10), PSSI_D15 (AF4), SAI1_FS_B (AF13), TIM15_CH1 (AF14), TIM5_CH4 (AF2)
22PF10ввод-выводDCMI_D11 (AF10), MDF1_CCK1 (AF6), OCTOSPIM_P1_CLK (AF3), PSSI_D11 (AF10), PSSI_D15 (AF4), SAI1_D3 (AF13), TIM15_CH2 (AF14)
23PH0-OSC_INввод-выводRCC_OSC_IN
24PH1-OSC_OUTввод-выводRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), MDF1_SDI4 (AF6), OCTOSPIM_P1_IO7 (AF3), SAI2_FS_A (AF13), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
27PC1ввод-выводADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), MDF1_CKI4 (AF6), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SDMMC2_CK (AF12), SPI2_MOSI (AF3)
28PC2ввод-выводADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
29PC3ввод-выводADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
30VSSAпитание—
31VREF+служебныйVREFBUF_OUT
32VDDAпитание—
33PA0ввод-выводADC1_IN5, AUDIOCLK (AF13), OCTOSPIM_P2_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD (AF12), SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
34PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
35PA2ввод-выводADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
36PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
37VSSпитание—
38VDDпитание—
39PA4ввод-выводADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
40PA5ввод-выводADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
41PA6ввод-выводADC1_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
42PA7ввод-выводADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
43PB0ввод-выводADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
44PB1ввод-выводADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPIM_P1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
45PB2ввод-выводADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPIM_P1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3), UCPD1_FRSTX1 (AF11)
46PF11ввод-выводADC1_EXTI11, DCMI_D12 (AF10), LPTIM4_IN1 (AF13), OCTOSPIM_P1_NCLK (AF3), PSSI_D12 (AF10)
47PF12ввод-выводFMC_A6 (AF12), LPTIM4_ETR (AF13), OCTOSPIM_P2_DQS (AF5)
48VSSпитание—
49VDDпитание—
50PF13ввод-выводFMC_A7 (AF12), I2C4_SMBA (AF4), LPTIM4_OUT (AF13), UCPD1_FRSTX2 (AF11)
51PF14ввод-выводADC4_IN5, FMC_A8 (AF12), I2C4_SCL (AF4), TSC_G8_IO1 (AF9)
52PF15ввод-выводADC1_EXTI15, ADC4_EXTI15, ADC4_IN6, FMC_A9 (AF12), I2C4_SDA (AF4), TSC_G8_IO2 (AF9)
53PG0ввод-выводADC4_IN7, FMC_A10 (AF12), OCTOSPIM_P2_IO4 (AF5), TSC_G8_IO3 (AF9)
54PG1ввод-выводADC4_IN8, FMC_A11 (AF12), OCTOSPIM_P2_IO5 (AF5), TSC_G8_IO4 (AF9)
55PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), MDF1_SDI2 (AF6), PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
56PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), MDF1_CKI2 (AF6), PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
57PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), MDF1_CCK0 (AF6), OCTOSPIM_P1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
58VSSпитание—
59VDDпитание—
60PE10ввод-выводADF1_SDI0 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), MDF1_SDI4 (AF6), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
61PE11ввод-выводADC1_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), MDF1_CKI4 (AF6), OCTOSPIM_P1_NCS (AF10), SPI1_RDY (AF5), TIM1_CH2 (AF1), TSC_G5_IO2 (AF9)
62PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), MDF1_SDI5 (AF6), OCTOSPIM_P1_IO0 (AF10), SPI1_NSS (AF5), TIM1_CH3N (AF1), TSC_G5_IO3 (AF9)
63PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), MDF1_CKI5 (AF6), OCTOSPIM_P1_IO1 (AF10), SPI1_SCK (AF5), TIM1_CH3 (AF1), TSC_G5_IO4 (AF9)
64PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), OCTOSPIM_P1_IO2 (AF10), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1)
65PE15ввод-выводADC1_EXTI15, ADC4_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), OCTOSPIM_P1_IO3 (AF10), SPI1_MOSI (AF5), TIM1_BKIN (AF1), TIM1_CH4N (AF3)
66PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
67PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C2_SDA (AF4), I2C4_SDA (AF3), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7)
68VLXSMPSпитание—
69VDDSMPSпитание—
70VSSSMPSпитание—
71VDD11питание—
72VSSпитание—
73VDDпитание—
74PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SAI2_SCK_A (AF13), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
75PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), MDF1_SDI2 (AF6), SAI2_MCLK_A (AF13), SDMMC2_D0 (AF12), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
76PB15ввод-выводADC1_EXTI15, ADC4_EXTI15, FMC_NBL1 (AF11), LPTIM2_IN2 (AF2), MDF1_CKI2 (AF6), PWR_WKUP7, RTC_REFIN (AF0), SAI2_SD_A (AF13), SDMMC2_D1 (AF12), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
77PD8ввод-выводDCMI_HSYNC (AF10), FMC_D13 (AF12), FMC_DA13 (AF12), PSSI_DE (AF10), USART3_TX (AF7)
78PD9ввод-выводDAC1_EXTI9, DCMI_PIXCLK (AF10), FMC_D14 (AF12), FMC_DA14 (AF12), LPTIM2_IN2 (AF2), LPTIM3_IN1 (AF14), PSSI_PDCK (AF10), SAI2_MCLK_A (AF13), USART3_RX (AF7)
79PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LPTIM2_CH2 (AF2), LPTIM3_ETR (AF14), SAI2_SCK_A (AF13), TSC_G6_IO1 (AF9), USART3_CK (AF7)
80PD11ввод-выводADC1_EXTI11, ADC4_IN15, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_ETR (AF14), SAI2_SD_A (AF13), TSC_G6_IO2 (AF9), USART3_CTS (AF7)
81PD12ввод-выводADC4_IN16, FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM2_IN1 (AF14), SAI2_FS_A (AF13), TIM4_CH1 (AF2), TSC_G6_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
82PD13ввод-выводADC4_IN17, FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM2_CH1 (AF14), LPTIM4_IN1 (AF13), TIM4_CH2 (AF2), TSC_G6_IO4 (AF9)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
86PD15ввод-выводADC1_EXTI15, ADC4_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
87PG2ввод-выводFMC_A12 (AF12), SAI2_SCK_B (AF13), SPI1_SCK (AF5)
88PG3ввод-выводFMC_A13 (AF12), SAI2_FS_B (AF13), SPI1_MISO (AF5)
89PG4ввод-выводFMC_A14 (AF12), SAI2_MCLK_B (AF13), SPI1_MOSI (AF5)
90PG5ввод-выводFMC_A15 (AF12), LPUART1_CTS (AF8), SAI2_SD_B (AF13), SPI1_NSS (AF5)
91PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPIM_P1_DQS (AF3), SPI1_RDY (AF5), UCPD1_FRSTX1 (AF11)
92PG7ввод-выводFMC_INT (AF12), I2C3_SCL (AF4), LPUART1_TX (AF8), MDF1_CCK0 (AF6), OCTOSPIM_P2_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), UCPD1_FRSTX2 (AF11)
93PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
94VSSпитание—
95VDDIO2питание—
96PC6ввод-выводDCMI_D0 (AF10), MDF1_CKI3 (AF6), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SAI2_MCLK_A (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF11), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
97PC7ввод-выводDCMI_D1 (AF10), LPTIM2_CH2 (AF14), MDF1_SDI3 (AF6), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SAI2_MCLK_B (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
98PC8ввод-выводDCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
99PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
100PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
101PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
102PA10ввод-выводCRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
103PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
104PA12ввод-выводFDCAN1_TX (AF9), OCTOSPIM_P2_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
105PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_OTG_FS_NOE (AF10)
106VDDUSBпитание—
107VSSпитание—
108VDDпитание—
109PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_OTG_FS_SOF (AF10)
110PA15 (JTDI)ввод-выводADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SAI2_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
111PC10ввод-выводADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SAI2_SCK_B (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC1_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SAI2_MCLK_B (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
113PC12ввод-выводDCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SAI2_SD_B (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводFDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5), TIM8_CH4N (AF3)
115PD1ввод-выводFDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
116PD2ввод-выводDCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
117PD3ввод-выводDCMI_D5 (AF4), FMC_CLK (AF12), MDF1_SDI0 (AF6), OCTOSPIM_P2_NCS (AF10), PSSI_D5 (AF4), SPI2_MISO (AF5), SPI2_SCK (AF3), USART2_CTS (AF7)
118PD4ввод-выводFMC_NOE (AF12), MDF1_CKI0 (AF6), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
119PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводDCMI_D10 (AF4), FMC_NWAIT (AF12), MDF1_SDI1 (AF6), OCTOSPIM_P1_IO6 (AF10), PSSI_D10 (AF4), SAI1_D1 (AF3), SAI1_SD_A (AF13), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
123PD7ввод-выводFMC_NCE (AF12), FMC_NE1 (AF12), LPTIM4_OUT (AF13), MDF1_CKI1 (AF6), OCTOSPIM_P1_IO7 (AF10), SDMMC2_CMD (AF11), USART2_CK (AF7)
124PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SAI2_SCK_A (AF13), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
125PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SAI2_FS_A (AF13), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
126PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SAI2_SD_A (AF13), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
127PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7)
128PG14ввод-выводFMC_A25 (AF12), I2C1_SCL (AF4), LPTIM1_CH2 (AF1)
129VSSпитание—
130VDDIO2питание—
131PG15ввод-выводADC1_EXTI15, ADC4_EXTI15, DCMI_D13 (AF10), I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPIM_P2_DQS (AF5), PSSI_D13 (AF10)
132PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
133PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
134PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), UCPD1_DBCC1, USART1_CK (AF7)
135PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), MDF1_SDI5 (AF6), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
136PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), MDF1_CKI5 (AF6), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
137PH3-BOOT0ввод-вывод—
138PB8ввод-выводDCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF11), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
139PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF11), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
140PE0ввод-выводDCMI_D2 (AF10), FMC_NBL0 (AF12), PSSI_D2 (AF10), TIM16_CH1 (AF14), TIM4_ETR (AF2)
141PE1ввод-выводDCMI_D3 (AF10), FMC_NBL1 (AF12), PSSI_D3 (AF10), TIM17_CH1 (AF14)
142VDD11питание—
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 38, 49, 59, 73, 84, 108, 121, 144питание цифровой части и линий ввода-вывода
VDD1171, 142—
VDDA32питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO295, 130питание отдельной группы линий ввода-вывода
VDDSMPS69—
VDDUSB106питание приёмопередатчика USB
VLXSMPS68—
VSS16, 37, 48, 58, 72, 83, 94, 107, 120, 129, 143общий провод (земля)
VSSA30общий провод аналоговой части
VSSSMPS70—
NRST25сброс, активный уровень — низкий
VREF+31верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U575ZGTxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U575ZGSTM32U575ZGTxQ1 МБ786 КБ

Линейка STM32U575/585, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U575ZITxQSTM32U575/585144 из 144выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ
STM32U585ZITxQSTM32U575/585144 из 144выводы совпадают полностьютолько у него: AES, PKA; флеш-память до 1024 и 2048 КБ
STM32U3B5ZGTxQSTM32U3x5144 из 144выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; только у него: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; ОЗУ 786 и 640 КБ
STM32U3B5ZITxQSTM32U3x5144 из 144выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; только у него: ADC2, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; флеш-память до 1024 и 2048 КБ; ОЗУ 786 и 640 КБ
STM32U3C5ZITxQSTM32U3x5144 из 144выводы совпадают полностьютолько у этого: ADC4, CORDIC, DCMI, DMA2D, FMAC, FMC, MDF1, OCTOSPI2, PSSI, SAI2, SDMMC2, TIM5, UCPD1, USB_OTG_FS; только у него: ADC2, AES, FDCAN2, I3C1, I3C2, PKA, SPI4, TIM12, USB; флеш-память до 1024 и 2048 КБ; ОЗУ 786 и 640 КБ
STM32U5A5ZJTxQSTM32U595/5A5144 из 144выводы совпадают полностьютолько у этого: USB_OTG_FS; только у него: ADC2, AES, I2C5, I2C6, PKA, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 786 и 2514 КБ
STM32U5A9ZJSTM32U5x9144 из 144выводы совпадают полностьютолько у этого: USB_OTG_FS; только у него: ADC2, AES, I2C5, I2C6, LTDC, PKA, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 786 и 2514 КБ
STM32U595ZITxQSTM32U5x5144 из 144выводы совпадают полностьютолько у этого: USB_OTG_FS; только у него: ADC2, I2C5, I2C6, USART6, USB_OTG_HS; флеш-память до 1024 и 2048 КБ; ОЗУ 786 и 2514 КБ
STM32U595ZJTxQSTM32U595/5A5144 из 144выводы совпадают полностьютолько у этого: USB_OTG_FS; только у него: ADC2, I2C5, I2C6, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 786 и 2514 КБ
STM32U599ZISTM32U5x9144 из 144выводы совпадают полностьютолько у этого: USB_OTG_FS; только у него: ADC2, I2C5, I2C6, LTDC, USART6, USB_OTG_HS; флеш-память до 1024 и 2048 КБ; ОЗУ 786 и 2514 КБ
STM32U599ZJSTM32U599/5A9144 из 144выводы совпадают полностьютолько у этого: USB_OTG_FS; только у него: ADC2, I2C5, I2C6, LTDC, USART6, USB_OTG_HS; флеш-память до 1024 и 4096 КБ; ОЗУ 786 и 2514 КБ
STM32H5E4ZJTxQSTM32H5x4138 из 14471: VDD11 → VCAP; 95: VDDIO2 → VDD; 121: VDD → VDDIO2; 130: VDDIO2 → VDD; 137: PH3 → BOOT0; 142: VDD11 → VCAPтолько у этого: ADC4, IRTIM, OPAMP2, TSC; только у него: ADC2, ADC3, ETH, FDCAN2, FDCAN3, HDMI_CEC, I2S1, I2S2, I2S3, I3C1, I3C2, LPTIM5, LPTIM6, LTDC, PKA, SPI4, SPI5, SPI6, TIM12, TIM13, TIM14, UART12, UART7, UART8, UART9, USART10, USART11, USART6, USB_OTG_FS1; флеш-память до 1024 и 4096 КБ; ОЗУ 786 и 1536 КБ

Частые вопросы

На каких выводах USART1 у STM32U575ZGTxQ?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PG9 (вывод 124, AF7) или PB6 (вывод 135, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PG10 (вывод 125, AF7) или PB7 (вывод 136, AF7).

Где у STM32U575ZGTxQ выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (вывод 105, AF0), SWCLK — PA14 (JTCK/SWCLK) (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U575ZGTxQ?

I2C1_SCL — PG14 (вывод 128, AF4) или PB6 (вывод 135, AF4) или PB8 (вывод 138, AF4), I2C1_SDA — PG13 (вывод 127, AF4) или PB3 (JTDO/TRACESWO) (вывод 132, AF4) или PB7 (вывод 136, AF4) или PB9 (вывод 139, AF4).

Сколько выводов ввода-вывода у STM32U575ZGTxQ в корпусе LQFP144?

111 из 144. Ещё 31 вывод занят питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32U575ZGTxQ?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
