STM32U535JE в корпусе WLCSP72: распиновка

STM32U535JE — микроконтроллер STM32U5 на ядре Cortex-M33: 512 КБ флеш-памяти и 274 КБ ОЗУ. Корпус WLCSP72 — 72 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
512 КБ
ОЗУ
274 КБ
Корпус
WLCSP72, 72 шарика
Линий ввода-вывода
50

Схема корпуса WLCSP72

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U535JE в корпусе WLCSP72, вид сверхуABCDEFGHJ12345678910111213141516VDD — шарик A2VDDPG10 — шарик A4: LPTIM1_IN1, OCTOSPI1_IO7, SPI3_MISO, TIM15_CH1, USART1_RXPG10PG14 — шарик A6: I2C1_SCL, LPTIM1_CH2PG14VDDIO2 — шарик A8VDDIO2PB4 (NJTRST) — шарик A10: ADF1_SDI0, COMP1_INP, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, SAI1_MCLK_B, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PH3-BOOT0 — шарик A12PH3VDD11 — шарик A14VDD11VDD — шарик A16VDDVDDUSB — шарик B1VDDUSBVSS — шарик B3VSSPG9 — шарик B5: DAC1_EXTI9, OCTOSPI1_IO6, SPI3_SCK, TIM15_CH1N, USART1_TXPG9VSS — шарик B7VSSPG15 — шарик B9: ADC1_EXTI15, ADC4_EXTI15, I2C1_SMBA, LPTIM1_CH1, OCTOSPI1_DQSPG15PB6 — шарик B11: COMP1_INP, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6VSS — шарик B13VSSVBAT — шарик B15VBATPA11 — шарик C2: ADC1_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_DMPA11PA12 — шарик C4: FDCAN1_TX, OCTOSPI1_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PG11 — шарик C6: ADC1_EXTI11, LPTIM1_IN2, OCTOSPI1_IO5, SPI3_MOSI, TIM15_CH2, USART1_CTSPG11PG13 — шарик C8: I2C1_SDA, SPI3_RDY, USART1_CKPG13PB3 (JTDO/TRACESWO) — шарик C10: ADF1_CCK0, COMP1_INP, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB8 — шарик C12: FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8PC13 — шарик C14: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PC14-OSC32_IN — шарик C16: RCC_OSC32_INPC14VDDIO2 — шарик D1VDDIO2VSS — шарик D3VSSPA13 (JTMS/SWDIO) — шарик D5: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_NOEPA13PA15 (JTDI) — шарик D7: ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, USART3_DE, USART3_RTSPA15PG12 — шарик D9: LPTIM1_ETR, OCTOSPI1_NCS, SPI3_NSS, USART1_DE, USART1_RTSPG12PB5 — шарик D11: I2C1_SMBA, LPTIM1_IN1, OCTOSPI1_NCLK, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, USART1_CKPB5PB7 — шарик D13: I2C1_SDA, I2C4_SDA, LPTIM1_IN2, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PC15-OSC32_OUT — шарик D15: ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUTPC15PG8 — шарик E2: I2C3_SDA, LPUART1_RXPG8PA8 — шарик E4: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_SOFPA8PA10 — шарик E6: CRS_SYNC, LPTIM2_IN2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PA14 (JTCK/SWCLK) — шарик E8: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_SOFPA14PA5 — шарик E10: ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RXPA5PA1 — шарик E12: ADC1_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPI1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RXPA1NRST — шарик E14NRSTPH0-OSC_IN — шарик E16: RCC_OSC_INPH0PG4 — шарик F1: SPI1_MOSIPG4PG5 — шарик F3: LPUART1_CTS, SPI1_NSSPG5PG6 — шарик F5: I2C3_SMBA, LPUART1_DE, LPUART1_RTS, OCTOSPI1_DQS, SPI1_RDYPG6PG7 — шарик F7: I2C3_SCL, LPUART1_TX, MDF1_CCK0, OCTOSPI1_DQS, SAI1_CK1, SAI1_MCLK_APG7PA9 — шарик F9: DAC1_EXTI9, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TXPA9PA2 — шарик F11: ADC1_IN7, COMP1_INP, LPUART1_TX, OCTOSPI1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH3PA2PC1 — шарик F13: ADC1_IN2, ADC4_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, OCTOSPI1_IO4, SAI1_SD_A, SPI2_MOSIPC1PH1-OSC_OUT — шарик F15: RCC_OSC_OUTPH1PB14 — шарик G2: I2C2_SDA, LPTIM3_ETR, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PB13 — шарик G4: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13PG2 — шарик G6: SPI1_SCKPG2PB1 — шарик G8: ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPI1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PB0 — шарик G10: ADC1_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPI1_IO1, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA3 — шарик G12: ADC1_IN8, LPUART1_RX, OCTOSPI1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4PA3VDDA — шарик G14VDDAVSSA — шарик G16VSSAPB15 — шарик H1: ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2, PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3NPB15VSS — шарик H3VSSVSSSMPS — шарик H5VSSSMPSPG3 — шарик H7: SPI1_MISOPG3PB10 — шарик H9: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPI1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PA6 — шарик H11: ADC1_IN11, ADC4_IN11, LPUART1_CTS, OCTOSPI1_IO3, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTSPA6PA4 — шарик H13: ADC1_IN9, ADC4_IN9, DAC1_OUT1, LPTIM2_CH1, OCTOSPI1_NCS, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSSPA4PA0 — шарик H15: ADC1_IN5, AUDIOCLK, OCTOSPI1_NCS, OPAMP1_VINP, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TXPA0VDD — шарик J2VDDVDD11 — шарик J4VDD11VDDSMPS — шарик J6VDDSMPSVLXSMPS — шарик J8VLXSMPSPB2 — шарик J10: ADC1_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPI1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4NPB2PA7 — шарик J12: ADC1_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPI1_IO2, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TXPA7VDD — шарик J14VDDVSS — шарик J16VSSWLCSP72, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

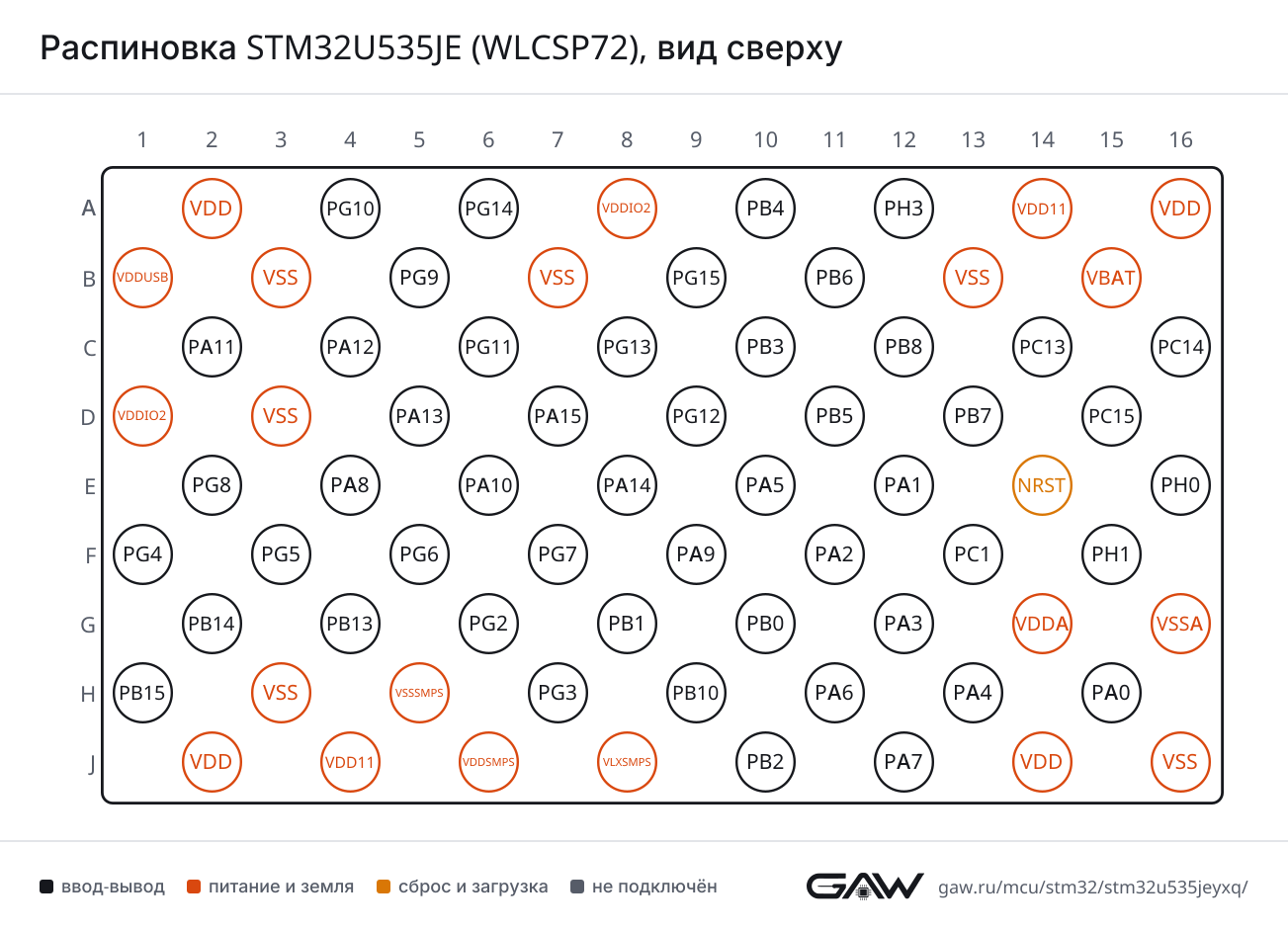

Распиновка STM32U535JE (WLCSP72), вид сверхуРаспиновка WLCSP72 картинкой
PNG, 1303 × 942 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPG13 (C8, AF7), PB5 (D11, AF7), PA8 (E4, AF7)
CTSPB4 (NJTRST) (A10, AF7), PA11 (C2, AF7), PG11 (C6, AF7)
DEPA12 (C4, AF7), PB3 (JTDO/TRACESWO) (C10, AF7), PG12 (D9, AF7)
RTSPA12 (C4, AF7), PB3 (JTDO/TRACESWO) (C10, AF7), PG12 (D9, AF7)
RXPG10 (A4, AF7), PB7 (D13, AF7), PA10 (E6, AF7)
TXPG9 (B5, AF7), PB6 (B11, AF7), PA9 (F9, AF7)
USART3CKPB0 (G10, AF7)
CTSPB13 (G4, AF7), PA6 (H11, AF7)
DEPA15 (JTDI) (D7, AF7), PB14 (G2, AF7), PB1 (G8, AF7)
RTSPA15 (JTDI) (D7, AF7), PB14 (G2, AF7), PB1 (G8, AF7)
RXPA5 (E10, AF7)
TXPB10 (H9, AF7), PA7 (J12, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (D13, AF8)
DEPA15 (JTDI) (D7, AF8)
RTSPA15 (JTDI) (D7, AF8)
RXPA1 (E12, AF8)
TXPA0 (H15, AF8)
UART5CTSPB5 (D11, AF8)
DEPB4 (NJTRST) (A10, AF8)
RTSPB4 (NJTRST) (A10, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPG5 (F3, AF8), PB13 (G4, AF8), PA6 (H11, AF8)
DEPG6 (F5, AF8), PB1 (G8, AF8)
RTSPG6 (F5, AF8), PB1 (G8, AF8)
RXPG8 (E2, AF8), PA3 (G12, AF8), PB10 (H9, AF8)
TXPG7 (F7, AF8), PA2 (F11, AF8), PC1 (F13, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (A10, AF5), PA11 (C2, AF5), PG3 (H7, AF5), PA6 (H11, AF5)
MOSIPA12 (C4, AF5), PB5 (D11, AF5), PG4 (F1, AF5), PA7 (J12, AF5)
NSSPA15 (JTDI) (D7, AF5), PG5 (F3, AF5), PB0 (G10, AF5), PA4 (H13, AF5)
RDYPA8 (E4, AF5), PG6 (F5, AF5), PA2 (F11, AF5), PB2 (J10, AF5)
SCKPB3 (JTDO/TRACESWO) (C10, AF5), PA5 (E10, AF5), PA1 (E12, AF5), PG2 (G6, AF5)
SPI2MISOPB14 (G2, AF5)
MOSIPC1 (F13, AF3), PB15 (H1, AF5)
SCKPA9 (F9, AF3), PB13 (G4, AF5), PB10 (H9, AF5)
SPI3MISOPG10 (A4, AF6), PB4 (NJTRST) (A10, AF6)
MOSIPG11 (C6, AF6), PB5 (D11, AF6)
NSSPA15 (JTDI) (D7, AF6), PG12 (D9, AF6), PA4 (H13, AF6)
RDYPG13 (C8, AF6), PB8 (C12, AF6), PA0 (H15, AF6)
SCKPG9 (B5, AF6), PB3 (JTDO/TRACESWO) (C10, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (A6, AF4), PB6 (B11, AF4), PB8 (C12, AF4)
SDAPG13 (C8, AF4), PB3 (JTDO/TRACESWO) (C10, AF4), PB7 (D13, AF4)
SMBAPG15 (B9, AF4), PB5 (D11, AF4), PA14 (JTCK/SWCLK) (E8, AF4), PA1 (E12, AF4)
I2C2SCLPB13 (G4, AF4), PB10 (H9, AF4)
SDAPB14 (G2, AF4)
I2C3SCLPG7 (F7, AF4), PA7 (J12, AF4)
SDAPB4 (NJTRST) (A10, AF4), PG8 (E2, AF4), PC1 (F13, AF4)
SMBAPG6 (F5, AF4), PB2 (J10, AF4)
I2C4SCLPB6 (B11, AF5), PB10 (H9, AF3)
SDAPB7 (D13, AF5)
SMBAPA14 (JTCK/SWCLK) (E8, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (C2, AF9), PB8 (C12, AF9)
TXPA12 (C4, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C2)
DPPA12 (C4)
NOEPA13 (JTMS/SWDIO) (D5, AF10)
SOFPA8 (E4, AF10), PA14 (JTCK/SWCLK) (E8, AF10)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (G12, AF10), PB10 (H9, AF10)
DQSPG15 (B9, AF5), PA1 (E12, AF10), PG6 (F5, AF3), PG7 (F7, AF5), PB2 (J10, AF10)
IO0PB1 (G8, AF10)
IO1PB0 (G10, AF10)
IO2PA7 (J12, AF10)
IO3PA6 (H11, AF10)
IO4PC1 (F13, AF10)
IO5PG11 (C6, AF3)
IO6PG9 (B5, AF5)
IO7PG10 (A4, AF5)
NCLKPB5 (D11, AF3)
NCSPA12 (C4, AF6), PG12 (D9, AF5), PA2 (F11, AF10), PA4 (H13, AF3), PA0 (H15, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (C12, AF3), PG7 (F7, AF3), PA3 (G12, AF3)
CK2PA8 (E4, AF3)
D1PA10 (E6, AF3)
FS_APA9 (F9, AF13)
FS_BPB6 (B11, AF13), PA14 (JTCK/SWCLK) (E8, AF13), PA4 (H13, AF13)
MCLK_APB8 (C12, AF13), PG7 (F7, AF13), PA3 (G12, AF13)
MCLK_BPB4 (NJTRST) (A10, AF13)
SCK_APA8 (E4, AF13), PB10 (H9, AF13)
SCK_BPB3 (JTDO/TRACESWO) (C10, AF13)
SD_APA10 (E6, AF13), PC1 (F13, AF13)
SD_BPA13 (JTMS/SWDIO) (D5, AF13), PB5 (D11, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C2), PG11 (C6)
EXTI15PG15 (B9), PA15 (JTDI) (D7), PC15-OSC32_OUT (D15), PB15 (H1)
IN2PC1 (F13)
IN5PA0 (H15)
IN6PA1 (E12)
IN7PA2 (F11)
IN8PA3 (G12)
IN9PA4 (H13)
IN10PA5 (E10)
IN11PA6 (H11)
IN12PA7 (J12)
IN15PB0 (G10)
IN16PB1 (G8)
IN17PB2 (J10)
ADC4EXTI15PG15 (B9), PA15 (JTDI) (D7), PC15-OSC32_OUT (D15), PB15 (H1)
IN2PC1 (F13)
IN9PA4 (H13)
IN10PA5 (E10)
IN11PA6 (H11)
IN18PB0 (G10)
IN19PB1 (G8)
IN20PA7 (J12)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PG9 (B5), PA9 (F9)
OUT1PA4 (H13)
OUT2PA5 (E10)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (G8)
INPPB4 (NJTRST) (A10), PB6 (B11), PB3 (JTDO/TRACESWO) (C10), PA2 (F11), PB2 (J10)
OUTPB0 (G10, AF12), PB10 (H9, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (E12)
VINPPA0 (H15)
VOUTPA3 (G12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (H11, AF1)
BKIN2PA11 (C2, AF2)
CH1PA8 (E4, AF1)
CH1NPB13 (G4, AF1), PA7 (J12, AF1)
CH2PA9 (F9, AF1)
CH2NPB14 (G2, AF1), PB0 (G10, AF1)
CH3PA10 (E6, AF1)
CH3NPB1 (G8, AF1), PB15 (H1, AF1)
CH4PA11 (C2, AF1)
ETRPA12 (C4, AF1)
TIM2CH1PA15 (JTDI) (D7, AF1), PA5 (E10, AF1), PA0 (H15, AF1)
CH2PB3 (JTDO/TRACESWO) (C10, AF1), PA1 (E12, AF1)
CH3PA2 (F11, AF1), PB10 (H9, AF1)
CH4PA3 (G12, AF1)
ETRPA15 (JTDI) (D7, AF2), PA5 (E10, AF2), PA0 (H15, AF14)
TIM3CH1PB4 (NJTRST) (A10, AF2), PA6 (H11, AF2)
CH2PB5 (D11, AF2), PA7 (J12, AF2)
CH3PB0 (G10, AF2)
CH4PB1 (G8, AF2)
TIM4CH1PB6 (B11, AF2)
CH2PB7 (D13, AF2)
CH3PB8 (C12, AF2)
TIM5CH1PA0 (H15, AF2)
CH2PA1 (E12, AF2)
CH3PA2 (F11, AF2)
CH4PA3 (G12, AF2)
TIM8BKINPB7 (D13, AF3), PA6 (H11, AF3)
BKIN2PB6 (B11, AF3)
CH1NPA5 (E10, AF3), PA7 (J12, AF3)
CH2NPB14 (G2, AF3), PB0 (G10, AF3)
CH3NPB1 (G8, AF3), PB15 (H1, AF3)
CH4NPB2 (J10, AF3)
ETRPA0 (H15, AF3)
TIM15BKINPA9 (F9, AF14)
CH1PG10 (A4, AF14), PA2 (F11, AF14), PB14 (G2, AF14)
CH1NPG9 (B5, AF14), PA1 (E12, AF14), PB13 (G4, AF14)
CH2PG11 (C6, AF14), PA3 (G12, AF14), PB15 (H1, AF14)
TIM16BKINPB5 (D11, AF14)
CH1PB8 (C12, AF14), PA6 (H11, AF14)
CH1NPB6 (B11, AF14)
TIM17BKINPB4 (NJTRST) (A10, AF14), PA10 (E6, AF14)
CH1PA7 (J12, AF14)
CH1NPB7 (D13, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PG15 (B9, AF1), PB3 (JTDO/TRACESWO) (C10, AF2), PA14 (JTCK/SWCLK) (E8, AF1), PC1 (F13, AF1), PB2 (J10, AF1)
CH2PG14 (A6, AF1), PB4 (NJTRST) (A10, AF1), PA1 (E12, AF0)
ETRPB6 (B11, AF1), PG12 (D9, AF1)
IN1PG10 (A4, AF1), PB5 (D11, AF1)
IN2PG11 (C6, AF1), PB7 (D13, AF1)
LPTIM2CH1PA8 (E4, AF14), PA4 (H13, AF14)
CH2PA7 (J12, AF13)
ETRPA5 (E10, AF14)
IN1PB1 (G8, AF14)
IN2PA10 (E6, AF2), PB15 (H1, AF2)
LPTIM3CH1PB0 (G10, AF4), PB10 (H9, AF2)
CH2PB1 (G8, AF4)
ETRPB14 (G2, AF2)
IN1PB13 (G4, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C14)
OUT2PB2 (J10)
REFINPB15 (H1, AF0)
TSPC13 (C14)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (G4, AF9)
G1_IO3PB14 (G2, AF9)
G2_IO1PB4 (NJTRST) (A10, AF9)
G2_IO2PB5 (D11, AF9)
G2_IO3PB6 (B11, AF9)
G2_IO4PB7 (D13, AF9)
SYNCPB10 (H9, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PB8 (C12, AF5), PG7 (F7, AF6)
CKI0PB2 (J10, AF6)
CKI1PB13 (G4, AF6)
SDI0PB1 (G8, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (C10, AF3)
SDI0PB4 (NJTRST) (A10, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (E8, AF0)
JTDIPA15 (JTDI) (D7, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (C10, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (D5, AF0)
NJTRSTPB4 (NJTRST) (A10, AF0)
TRACECLKPA8 (E4, AF12)
TRACED0PC1 (F13, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (F11)
MCOPA8 (E4, AF0)
OSC_INPH0-OSC_IN (E16)
OSC_OUTPH1-OSC_OUT (F15)
OSC32_INPC14-OSC32_IN (C16)
OSC32_OUTPC15-OSC32_OUT (D15)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (E10, AF0)
PWR_WKUP1PA0 (H15), PB2 (J10)
PWR_WKUP2PC13 (C14), PA4 (H13)
PWR_WKUP3PB6 (B11), PA1 (E12)
PWR_WKUP4PB7 (D13), PA2 (F11), PB1 (G8)
PWR_WKUP5PB8 (C12), PA3 (G12)
PWR_WKUP6PB5 (D11), PA5 (E10)
PWR_WKUP7PB15 (H1), PA6 (H11)
PWR_WKUP8PB10 (H9), PA7 (J12)
TAMP_IN1PC13 (C14)
TAMP_IN2PA0 (H15)
TAMP_IN5PA1 (E12)
TAMP_OUT1PA0 (H15)
TAMP_OUT2PC13 (C14)
TAMP_OUT4PA1 (E12)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), LPTIM4 (таймер с малым потреблением), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 72 шарика корпуса WLCSP72 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2VDDпитание—
A4PG10ввод-выводLPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF5), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
A6PG14ввод-выводI2C1_SCL (AF4), LPTIM1_CH2 (AF1)
A8VDDIO2питание—
A10PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP1_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
A12PH3-BOOT0ввод-вывод—
A14VDD11питание—
A16VDDпитание—
B1VDDUSBпитание—
B3VSSпитание—
B5PG9ввод-выводDAC1_EXTI9, OCTOSPI1_IO6 (AF5), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
B7VSSпитание—
B9PG15ввод-выводADC1_EXTI15, ADC4_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF5)
B11PB6ввод-выводCOMP1_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
B13VSSпитание—
B15VBATпитание—
C2PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM
C4PA12ввод-выводFDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
C6PG11ввод-выводADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7)
C8PG13ввод-выводI2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7)
C10PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C12PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
C14PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
C16PC14-OSC32_INввод-выводRCC_OSC32_IN
D1VDDIO2питание—
D3VSSпитание—
D5PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10)
D7PA15 (JTDI)ввод-выводADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7)
D9PG12ввод-выводLPTIM1_ETR (AF1), OCTOSPI1_NCS (AF5), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
D11PB5ввод-выводI2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7)
D13PB7ввод-выводI2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
D15PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
E2PG8ввод-выводI2C3_SDA (AF4), LPUART1_RX (AF8)
E4PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10)
E6PA10ввод-выводCRS_SYNC (AF0), LPTIM2_IN2 (AF2), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
E8PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10)
E10PA5ввод-выводADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
E12PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8)
E14NRSTсброс—
E16PH0-OSC_INввод-выводRCC_OSC_IN
F1PG4ввод-выводSPI1_MOSI (AF5)
F3PG5ввод-выводLPUART1_CTS (AF8), SPI1_NSS (AF5)
F5PG6ввод-выводI2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), SPI1_RDY (AF5)
F7PG7ввод-выводI2C3_SCL (AF4), LPUART1_TX (AF8), MDF1_CCK0 (AF6), OCTOSPI1_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13)
F9PA9ввод-выводDAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7)
F11PA2ввод-выводADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2)
F13PC1ввод-выводADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3)
F15PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
G4PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
G6PG2ввод-выводSPI1_SCK (AF5)
G8PB1ввод-выводADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
G10PB0ввод-выводADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
G12PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2)
G14VDDAпитание—
G16VSSAпитание—
H1PB15ввод-выводADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
H3VSSпитание—
H5VSSSMPSпитание—
H7PG3ввод-выводSPI1_MISO (AF5)
H9PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
H11PA6ввод-выводADC1_IN11, ADC4_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
H13PA4ввод-выводADC1_IN9, ADC4_IN9, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6)
H15PA0ввод-выводADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8)
J2VDDпитание—
J4VDD11питание—
J6VDDSMPSпитание—
J8VLXSMPSпитание—
J10PB2ввод-выводADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3)
J12PA7ввод-выводADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
J14VDDпитание—
J16VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB15резервное питание: часы реального времени и резервные регистры
VDDA2, A16, J2, J14питание цифровой части и линий ввода-вывода
VDD11A14, J4—
VDDAG14питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2A8, D1питание отдельной группы линий ввода-вывода
VDDSMPSJ6—
VDDUSBB1питание приёмопередатчика USB
VLXSMPSJ8—
VSSB3, B7, B13, D3, H3, J16общий провод (земля)
VSSAG16общий провод аналоговой части
VSSSMPSH5—
NRSTE14сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U535JEYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U535JESTM32U535JEYxQ512 КБ274 КБ

Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP72, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U545JESTM32U5x572 из 72выводы совпадают полностьютолько у него: AES, PKA

Частые вопросы

На каких выводах USART1 у STM32U535JE?

В корпусе WLCSP72 сигнал USART1_TX выведен на PG9 (шарик B5, AF7) или PB6 (шарик B11, AF7) или PA9 (шарик F9, AF7), USART1_RX — на PG10 (шарик A4, AF7) или PB7 (шарик D13, AF7) или PA10 (шарик E6, AF7).

Где у STM32U535JE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик D5, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик E8, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U535JE?

I2C1_SCL — PG14 (шарик A6, AF4) или PB6 (шарик B11, AF4) или PB8 (шарик C12, AF4), I2C1_SDA — PG13 (шарик C8, AF4) или PB3 (JTDO/TRACESWO) (шарик C10, AF4) или PB7 (шарик D13, AF4).

Сколько выводов ввода-вывода у STM32U535JE в корпусе WLCSP72?

50 из 72. Ещё 21 вывод занят питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
