STM32U545JE в корпусе WLCSP72: распиновка
STM32U545JE — микроконтроллер STM32U5 на ядре Cortex-M33: 512 КБ флеш-памяти и 274 КБ ОЗУ. Корпус WLCSP72 — 72 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 512 КБ
- ОЗУ
- 274 КБ
- Корпус
- WLCSP72, 72 шарика
- Линий ввода-вывода
- 50

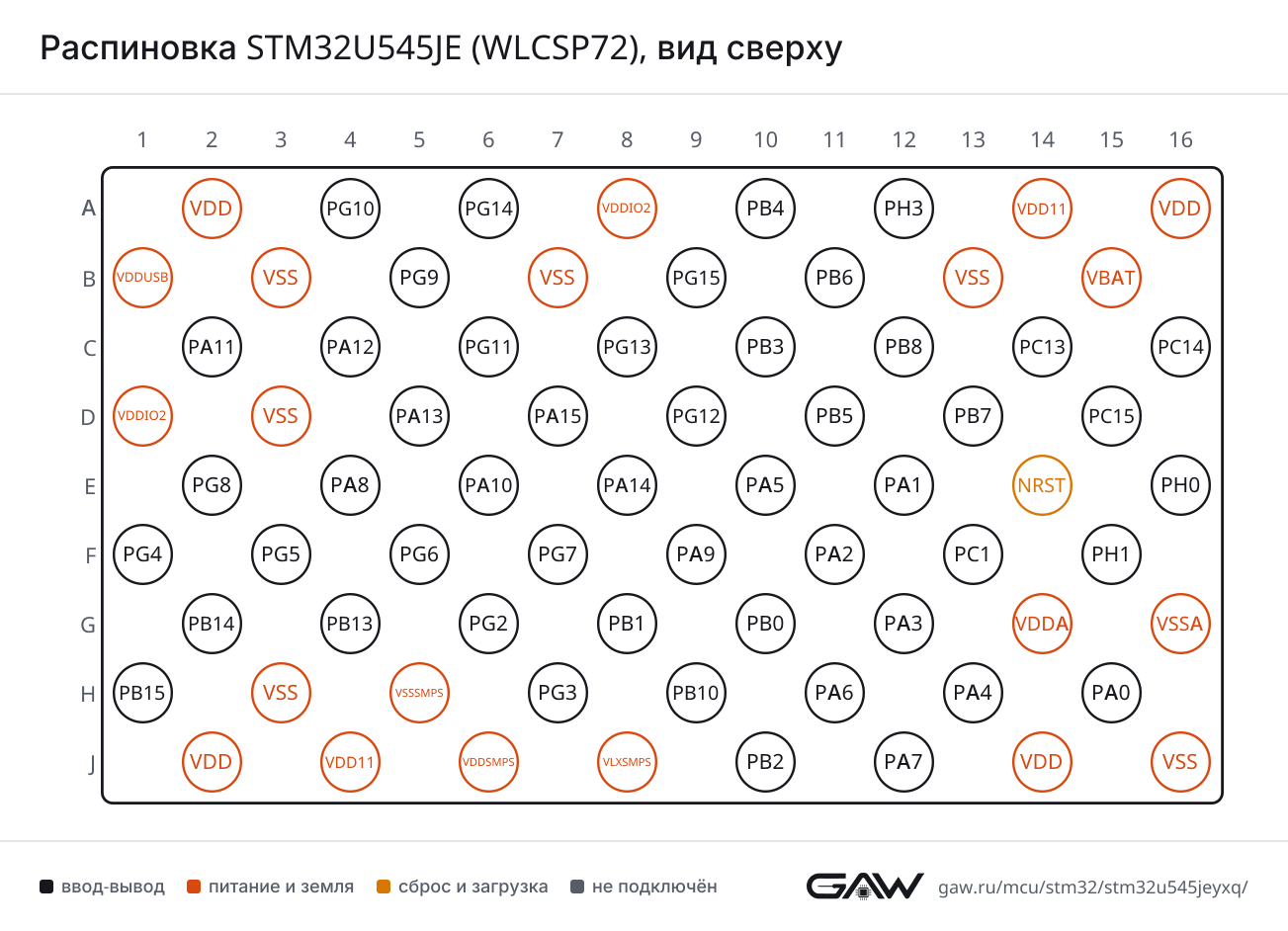

Схема корпуса WLCSP72
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PG13 (C8, AF7), PB5 (D11, AF7), PA8 (E4, AF7) |
| CTS | PB4 (NJTRST) (A10, AF7), PA11 (C2, AF7), PG11 (C6, AF7) | |
| DE | PA12 (C4, AF7), PB3 (JTDO/TRACESWO) (C10, AF7), PG12 (D9, AF7) | |
| RTS | PA12 (C4, AF7), PB3 (JTDO/TRACESWO) (C10, AF7), PG12 (D9, AF7) | |
| RX | PG10 (A4, AF7), PB7 (D13, AF7), PA10 (E6, AF7) | |
| TX | PG9 (B5, AF7), PB6 (B11, AF7), PA9 (F9, AF7) | |
| USART3 | CK | PB0 (G10, AF7) |
| CTS | PB13 (G4, AF7), PA6 (H11, AF7) | |
| DE | PA15 (JTDI) (D7, AF7), PB14 (G2, AF7), PB1 (G8, AF7) | |
| RTS | PA15 (JTDI) (D7, AF7), PB14 (G2, AF7), PB1 (G8, AF7) | |
| RX | PA5 (E10, AF7) | |
| TX | PB10 (H9, AF7), PA7 (J12, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (D13, AF8) |
| DE | PA15 (JTDI) (D7, AF8) | |
| RTS | PA15 (JTDI) (D7, AF8) | |
| RX | PA1 (E12, AF8) | |
| TX | PA0 (H15, AF8) | |
| UART5 | CTS | PB5 (D11, AF8) |
| DE | PB4 (NJTRST) (A10, AF8) | |
| RTS | PB4 (NJTRST) (A10, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PG5 (F3, AF8), PB13 (G4, AF8), PA6 (H11, AF8) |
| DE | PG6 (F5, AF8), PB1 (G8, AF8) | |
| RTS | PG6 (F5, AF8), PB1 (G8, AF8) | |
| RX | PG8 (E2, AF8), PA3 (G12, AF8), PB10 (H9, AF8) | |
| TX | PG7 (F7, AF8), PA2 (F11, AF8), PC1 (F13, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A10, AF5), PA11 (C2, AF5), PG3 (H7, AF5), PA6 (H11, AF5) |
| MOSI | PA12 (C4, AF5), PB5 (D11, AF5), PG4 (F1, AF5), PA7 (J12, AF5) | |
| NSS | PA15 (JTDI) (D7, AF5), PG5 (F3, AF5), PB0 (G10, AF5), PA4 (H13, AF5) | |
| RDY | PA8 (E4, AF5), PG6 (F5, AF5), PA2 (F11, AF5), PB2 (J10, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (C10, AF5), PA5 (E10, AF5), PA1 (E12, AF5), PG2 (G6, AF5) | |
| SPI2 | MISO | PB14 (G2, AF5) |
| MOSI | PC1 (F13, AF3), PB15 (H1, AF5) | |
| SCK | PA9 (F9, AF3), PB13 (G4, AF5), PB10 (H9, AF5) | |
| SPI3 | MISO | PG10 (A4, AF6), PB4 (NJTRST) (A10, AF6) |
| MOSI | PG11 (C6, AF6), PB5 (D11, AF6) | |
| NSS | PA15 (JTDI) (D7, AF6), PG12 (D9, AF6), PA4 (H13, AF6) | |
| RDY | PG13 (C8, AF6), PB8 (C12, AF6), PA0 (H15, AF6) | |
| SCK | PG9 (B5, AF6), PB3 (JTDO/TRACESWO) (C10, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PG14 (A6, AF4), PB6 (B11, AF4), PB8 (C12, AF4) |
| SDA | PG13 (C8, AF4), PB3 (JTDO/TRACESWO) (C10, AF4), PB7 (D13, AF4) | |
| SMBA | PG15 (B9, AF4), PB5 (D11, AF4), PA14 (JTCK/SWCLK) (E8, AF4), PA1 (E12, AF4) | |
| I2C2 | SCL | PB13 (G4, AF4), PB10 (H9, AF4) |
| SDA | PB14 (G2, AF4) | |
| I2C3 | SCL | PG7 (F7, AF4), PA7 (J12, AF4) |
| SDA | PB4 (NJTRST) (A10, AF4), PG8 (E2, AF4), PC1 (F13, AF4) | |
| SMBA | PG6 (F5, AF4), PB2 (J10, AF4) | |
| I2C4 | SCL | PB6 (B11, AF5), PB10 (H9, AF3) |
| SDA | PB7 (D13, AF5) | |
| SMBA | PA14 (JTCK/SWCLK) (E8, AF5) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (C2, AF9), PB8 (C12, AF9) |
| TX | PA12 (C4, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C2) |
| DP | PA12 (C4) | |
| NOE | PA13 (JTMS/SWDIO) (D5, AF10) | |
| SOF | PA8 (E4, AF10), PA14 (JTCK/SWCLK) (E8, AF10) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (G12, AF10), PB10 (H9, AF10) |
| DQS | PG15 (B9, AF5), PA1 (E12, AF10), PG6 (F5, AF3), PG7 (F7, AF5), PB2 (J10, AF10) | |
| IO0 | PB1 (G8, AF10) | |
| IO1 | PB0 (G10, AF10) | |
| IO2 | PA7 (J12, AF10) | |
| IO3 | PA6 (H11, AF10) | |
| IO4 | PC1 (F13, AF10) | |
| IO5 | PG11 (C6, AF3) | |
| IO6 | PG9 (B5, AF5) | |
| IO7 | PG10 (A4, AF5) | |
| NCLK | PB5 (D11, AF3) | |
| NCS | PA12 (C4, AF6), PG12 (D9, AF5), PA2 (F11, AF10), PA4 (H13, AF3), PA0 (H15, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (C12, AF3), PG7 (F7, AF3), PA3 (G12, AF3) |
| CK2 | PA8 (E4, AF3) | |
| D1 | PA10 (E6, AF3) | |
| FS_A | PA9 (F9, AF13) | |
| FS_B | PB6 (B11, AF13), PA14 (JTCK/SWCLK) (E8, AF13), PA4 (H13, AF13) | |
| MCLK_A | PB8 (C12, AF13), PG7 (F7, AF13), PA3 (G12, AF13) | |
| MCLK_B | PB4 (NJTRST) (A10, AF13) | |
| SCK_A | PA8 (E4, AF13), PB10 (H9, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (C10, AF13) | |
| SD_A | PA10 (E6, AF13), PC1 (F13, AF13) | |
| SD_B | PA13 (JTMS/SWDIO) (D5, AF13), PB5 (D11, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C2), PG11 (C6) |
| EXTI15 | PG15 (B9), PA15 (JTDI) (D7), PC15-OSC32_OUT (D15), PB15 (H1) | |
| IN2 | PC1 (F13) | |
| IN5 | PA0 (H15) | |
| IN6 | PA1 (E12) | |
| IN7 | PA2 (F11) | |
| IN8 | PA3 (G12) | |
| IN9 | PA4 (H13) | |
| IN10 | PA5 (E10) | |
| IN11 | PA6 (H11) | |
| IN12 | PA7 (J12) | |
| IN15 | PB0 (G10) | |
| IN16 | PB1 (G8) | |
| IN17 | PB2 (J10) | |
| ADC4 | EXTI15 | PG15 (B9), PA15 (JTDI) (D7), PC15-OSC32_OUT (D15), PB15 (H1) |
| IN2 | PC1 (F13) | |
| IN9 | PA4 (H13) | |
| IN10 | PA5 (E10) | |
| IN11 | PA6 (H11) | |
| IN18 | PB0 (G10) | |
| IN19 | PB1 (G8) | |
| IN20 | PA7 (J12) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PG9 (B5), PA9 (F9) |
| OUT1 | PA4 (H13) | |
| OUT2 | PA5 (E10) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (G8) |
| INP | PB4 (NJTRST) (A10), PB6 (B11), PB3 (JTDO/TRACESWO) (C10), PA2 (F11), PB2 (J10) | |
| OUT | PB0 (G10, AF12), PB10 (H9, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (E12) |
| VINP | PA0 (H15) | |
| VOUT | PA3 (G12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (H11, AF1) |
| BKIN2 | PA11 (C2, AF2) | |
| CH1 | PA8 (E4, AF1) | |
| CH1N | PB13 (G4, AF1), PA7 (J12, AF1) | |
| CH2 | PA9 (F9, AF1) | |
| CH2N | PB14 (G2, AF1), PB0 (G10, AF1) | |
| CH3 | PA10 (E6, AF1) | |
| CH3N | PB1 (G8, AF1), PB15 (H1, AF1) | |
| CH4 | PA11 (C2, AF1) | |
| ETR | PA12 (C4, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (D7, AF1), PA5 (E10, AF1), PA0 (H15, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (C10, AF1), PA1 (E12, AF1) | |
| CH3 | PA2 (F11, AF1), PB10 (H9, AF1) | |
| CH4 | PA3 (G12, AF1) | |
| ETR | PA15 (JTDI) (D7, AF2), PA5 (E10, AF2), PA0 (H15, AF14) | |
| TIM3 | CH1 | PB4 (NJTRST) (A10, AF2), PA6 (H11, AF2) |
| CH2 | PB5 (D11, AF2), PA7 (J12, AF2) | |
| CH3 | PB0 (G10, AF2) | |
| CH4 | PB1 (G8, AF2) | |
| TIM4 | CH1 | PB6 (B11, AF2) |
| CH2 | PB7 (D13, AF2) | |
| CH3 | PB8 (C12, AF2) | |
| TIM5 | CH1 | PA0 (H15, AF2) |
| CH2 | PA1 (E12, AF2) | |
| CH3 | PA2 (F11, AF2) | |
| CH4 | PA3 (G12, AF2) | |
| TIM8 | BKIN | PB7 (D13, AF3), PA6 (H11, AF3) |
| BKIN2 | PB6 (B11, AF3) | |
| CH1N | PA5 (E10, AF3), PA7 (J12, AF3) | |
| CH2N | PB14 (G2, AF3), PB0 (G10, AF3) | |
| CH3N | PB1 (G8, AF3), PB15 (H1, AF3) | |
| CH4N | PB2 (J10, AF3) | |
| ETR | PA0 (H15, AF3) | |
| TIM15 | BKIN | PA9 (F9, AF14) |
| CH1 | PG10 (A4, AF14), PA2 (F11, AF14), PB14 (G2, AF14) | |
| CH1N | PG9 (B5, AF14), PA1 (E12, AF14), PB13 (G4, AF14) | |
| CH2 | PG11 (C6, AF14), PA3 (G12, AF14), PB15 (H1, AF14) | |
| TIM16 | BKIN | PB5 (D11, AF14) |
| CH1 | PB8 (C12, AF14), PA6 (H11, AF14) | |
| CH1N | PB6 (B11, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (A10, AF14), PA10 (E6, AF14) |
| CH1 | PA7 (J12, AF14) | |
| CH1N | PB7 (D13, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PG15 (B9, AF1), PB3 (JTDO/TRACESWO) (C10, AF2), PA14 (JTCK/SWCLK) (E8, AF1), PC1 (F13, AF1), PB2 (J10, AF1) |
| CH2 | PG14 (A6, AF1), PB4 (NJTRST) (A10, AF1), PA1 (E12, AF0) | |
| ETR | PB6 (B11, AF1), PG12 (D9, AF1) | |
| IN1 | PG10 (A4, AF1), PB5 (D11, AF1) | |
| IN2 | PG11 (C6, AF1), PB7 (D13, AF1) | |
| LPTIM2 | CH1 | PA8 (E4, AF14), PA4 (H13, AF14) |
| CH2 | PA7 (J12, AF13) | |
| ETR | PA5 (E10, AF14) | |
| IN1 | PB1 (G8, AF14) | |
| IN2 | PA10 (E6, AF2), PB15 (H1, AF2) | |
| LPTIM3 | CH1 | PB0 (G10, AF4), PB10 (H9, AF2) |
| CH2 | PB1 (G8, AF4) | |
| ETR | PB14 (G2, AF2) | |
| IN1 | PB13 (G4, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (C14) |
| OUT2 | PB2 (J10) | |
| REFIN | PB15 (H1, AF0) | |
| TS | PC13 (C14) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO2 | PB13 (G4, AF9) |
| G1_IO3 | PB14 (G2, AF9) | |
| G2_IO1 | PB4 (NJTRST) (A10, AF9) | |
| G2_IO2 | PB5 (D11, AF9) | |
| G2_IO3 | PB6 (B11, AF9) | |
| G2_IO4 | PB7 (D13, AF9) | |
| SYNC | PB10 (H9, AF9) |
MDF — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| MDF1 | CCK0 | PB8 (C12, AF5), PG7 (F7, AF6) |
| CKI0 | PB2 (J10, AF6) | |
| CKI1 | PB13 (G4, AF6) | |
| SDI0 | PB1 (G8, AF6) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (C10, AF3) |
| SDI0 | PB4 (NJTRST) (A10, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (E8, AF0) |
| JTDI | PA15 (JTDI) (D7, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (C10, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (D5, AF0) | |
| NJTRST | PB4 (NJTRST) (A10, AF0) | |
| TRACECLK | PA8 (E4, AF12) | |
| TRACED0 | PC1 (F13, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (F11) |
| MCO | PA8 (E4, AF0) | |
| OSC_IN | PH0-OSC_IN (E16) | |
| OSC_OUT | PH1-OSC_OUT (F15) | |
| OSC32_IN | PC14-OSC32_IN (C16) | |
| OSC32_OUT | PC15-OSC32_OUT (D15) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PA5 (E10, AF0) |
| PWR_WKUP1 | PA0 (H15), PB2 (J10) | |
| PWR_WKUP2 | PC13 (C14), PA4 (H13) | |
| PWR_WKUP3 | PB6 (B11), PA1 (E12) | |
| PWR_WKUP4 | PB7 (D13), PA2 (F11), PB1 (G8) | |
| PWR_WKUP5 | PB8 (C12), PA3 (G12) | |
| PWR_WKUP6 | PB5 (D11), PA5 (E10) | |
| PWR_WKUP7 | PB15 (H1), PA6 (H11) | |
| PWR_WKUP8 | PB10 (H9), PA7 (J12) | |
| TAMP_IN1 | PC13 (C14) | |
| TAMP_IN2 | PA0 (H15) | |
| TAMP_IN5 | PA1 (E12) | |
| TAMP_OUT1 | PA0 (H15) | |
| TAMP_OUT2 | PC13 (C14) | |
| TAMP_OUT4 | PA1 (E12) |
Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), LPTIM4 (таймер с малым потреблением), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).
Таблица выводов
Все 72 шарика корпуса WLCSP72 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A2 | VDD | питание | — |
| A4 | PG10 | ввод-вывод | LPTIM1_IN1 (AF1), OCTOSPI1_IO7 (AF5), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| A6 | PG14 | ввод-вывод | I2C1_SCL (AF4), LPTIM1_CH2 (AF1) |
| A8 | VDDIO2 | питание | — |
| A10 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP1_INP, DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| A12 | PH3-BOOT0 | ввод-вывод | — |
| A14 | VDD11 | питание | — |
| A16 | VDD | питание | — |
| B1 | VDDUSB | питание | — |
| B3 | VSS | питание | — |
| B5 | PG9 | ввод-вывод | DAC1_EXTI9, OCTOSPI1_IO6 (AF5), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| B7 | VSS | питание | — |
| B9 | PG15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, I2C1_SMBA (AF4), LPTIM1_CH1 (AF1), OCTOSPI1_DQS (AF5) |
| B11 | PB6 | ввод-вывод | COMP1_INP, I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| B13 | VSS | питание | — |
| B15 | VBAT | питание | — |
| C2 | PA11 | ввод-вывод | ADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_DM |
| C4 | PA12 | ввод-вывод | FDCAN1_TX (AF9), OCTOSPI1_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| C6 | PG11 | ввод-вывод | ADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPI1_IO5 (AF3), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7) |
| C8 | PG13 | ввод-вывод | I2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7) |
| C10 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP1_INP, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| C12 | PB8 | ввод-вывод | FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| C14 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| C16 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | VDDIO2 | питание | — |
| D3 | VSS | питание | — |
| D5 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_NOE (AF10) |
| D7 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| D9 | PG12 | ввод-вывод | LPTIM1_ETR (AF1), OCTOSPI1_NCS (AF5), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| D11 | PB5 | ввод-вывод | I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPI1_NCLK (AF3), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), USART1_CK (AF7) |
| D13 | PB7 | ввод-вывод | I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| D15 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT |
| E2 | PG8 | ввод-вывод | I2C3_SDA (AF4), LPUART1_RX (AF8) |
| E4 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_SOF (AF10) |
| E6 | PA10 | ввод-вывод | CRS_SYNC (AF0), LPTIM2_IN2 (AF2), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| E8 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_SOF (AF10) |
| E10 | PA5 | ввод-вывод | ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| E12 | PA1 | ввод-вывод | ADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPI1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8) |
| E14 | NRST | сброс | — |
| E16 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| F1 | PG4 | ввод-вывод | SPI1_MOSI (AF5) |
| F3 | PG5 | ввод-вывод | LPUART1_CTS (AF8), SPI1_NSS (AF5) |
| F5 | PG6 | ввод-вывод | I2C3_SMBA (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), OCTOSPI1_DQS (AF3), SPI1_RDY (AF5) |
| F7 | PG7 | ввод-вывод | I2C3_SCL (AF4), LPUART1_TX (AF8), MDF1_CCK0 (AF6), OCTOSPI1_DQS (AF5), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13) |
| F9 | PA9 | ввод-вывод | DAC1_EXTI9, SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7) |
| F11 | PA2 | ввод-вывод | ADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2) |
| F13 | PC1 | ввод-вывод | ADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), OCTOSPI1_IO4 (AF10), SAI1_SD_A (AF13), SPI2_MOSI (AF3) |
| F15 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| G2 | PB14 | ввод-вывод | I2C2_SDA (AF4), LPTIM3_ETR (AF2), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7) |
| G4 | PB13 | ввод-вывод | I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| G6 | PG2 | ввод-вывод | SPI1_SCK (AF5) |
| G8 | PB1 | ввод-вывод | ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPI1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| G10 | PB0 | ввод-вывод | ADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPI1_IO1 (AF10), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| G12 | PA3 | ввод-вывод | ADC1_IN8, LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2) |
| G14 | VDDA | питание | — |
| G16 | VSSA | питание | — |
| H1 | PB15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, LPTIM2_IN2 (AF2), PWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3) |
| H3 | VSS | питание | — |
| H5 | VSSSMPS | питание | — |
| H7 | PG3 | ввод-вывод | SPI1_MISO (AF5) |
| H9 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPI1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| H11 | PA6 | ввод-вывод | ADC1_IN11, ADC4_IN11, LPUART1_CTS (AF8), OCTOSPI1_IO3 (AF10), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7) |
| H13 | PA4 | ввод-вывод | ADC1_IN9, ADC4_IN9, DAC1_OUT1, LPTIM2_CH1 (AF14), OCTOSPI1_NCS (AF3), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6) |
| H15 | PA0 | ввод-вывод | ADC1_IN5, AUDIOCLK (AF13), OCTOSPI1_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8) |
| J2 | VDD | питание | — |
| J4 | VDD11 | питание | — |
| J6 | VDDSMPS | питание | — |
| J8 | VLXSMPS | питание | — |
| J10 | PB2 | ввод-вывод | ADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPI1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3) |
| J12 | PA7 | ввод-вывод | ADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPI1_IO2 (AF10), PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| J14 | VDD | питание | — |
| J16 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B15 | резервное питание: часы реального времени и резервные регистры |
| VDD | A2, A16, J2, J14 | питание цифровой части и линий ввода-вывода |
| VDD11 | A14, J4 | — |
| VDDA | G14 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A8, D1 | питание отдельной группы линий ввода-вывода |
| VDDSMPS | J6 | — |
| VDDUSB | B1 | питание приёмопередатчика USB |
| VLXSMPS | J8 | — |
| VSS | B3, B7, B13, D3, H3, J16 | общий провод (земля) |
| VSSA | G16 | общий провод аналоговой части |
| VSSSMPS | H5 | — |
| NRST | E14 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U545JEYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U545JE | STM32U545JEYxQ | 512 КБ | 274 КБ |
Линейка STM32U5x5, семейство STM32U5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP72, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U535JE | STM32U5x5 | 72 из 72 | выводы совпадают полностьютолько у этого: AES, PKA |
Частые вопросы
На каких выводах USART1 у STM32U545JE?
В корпусе WLCSP72 сигнал USART1_TX выведен на PG9 (шарик B5, AF7) или PB6 (шарик B11, AF7) или PA9 (шарик F9, AF7), USART1_RX — на PG10 (шарик A4, AF7) или PB7 (шарик D13, AF7) или PA10 (шарик E6, AF7).
Где у STM32U545JE выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик D5, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик E8, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U545JE?
I2C1_SCL — PG14 (шарик A6, AF4) или PB6 (шарик B11, AF4) или PB8 (шарик C12, AF4), I2C1_SDA — PG13 (шарик C8, AF4) или PB3 (JTDO/TRACESWO) (шарик C10, AF4) или PB7 (шарик D13, AF4).
Сколько выводов ввода-вывода у STM32U545JE в корпусе WLCSP72?
50 из 72. Ещё 21 вывод занят питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U5Cortex-M33 до 160 МГц с TrustZone и SMPS: от U535 до U5G9 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
