STM32U575OI в корпусе WLCSP90: распиновка
STM32U575OI — микроконтроллер STM32U5 на ядре Cortex-M33 с частотой до 160 МГц: 2 МБ флеш-памяти и 786 КБ ОЗУ. Корпус WLCSP90 — 90 шариков, из них 69 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 160 МГц
- Флеш-память
- 2 МБ
- ОЗУ
- 786 КБ
- Корпус
- WLCSP90, 90 шариков
- Линий ввода-вывода
- 69
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

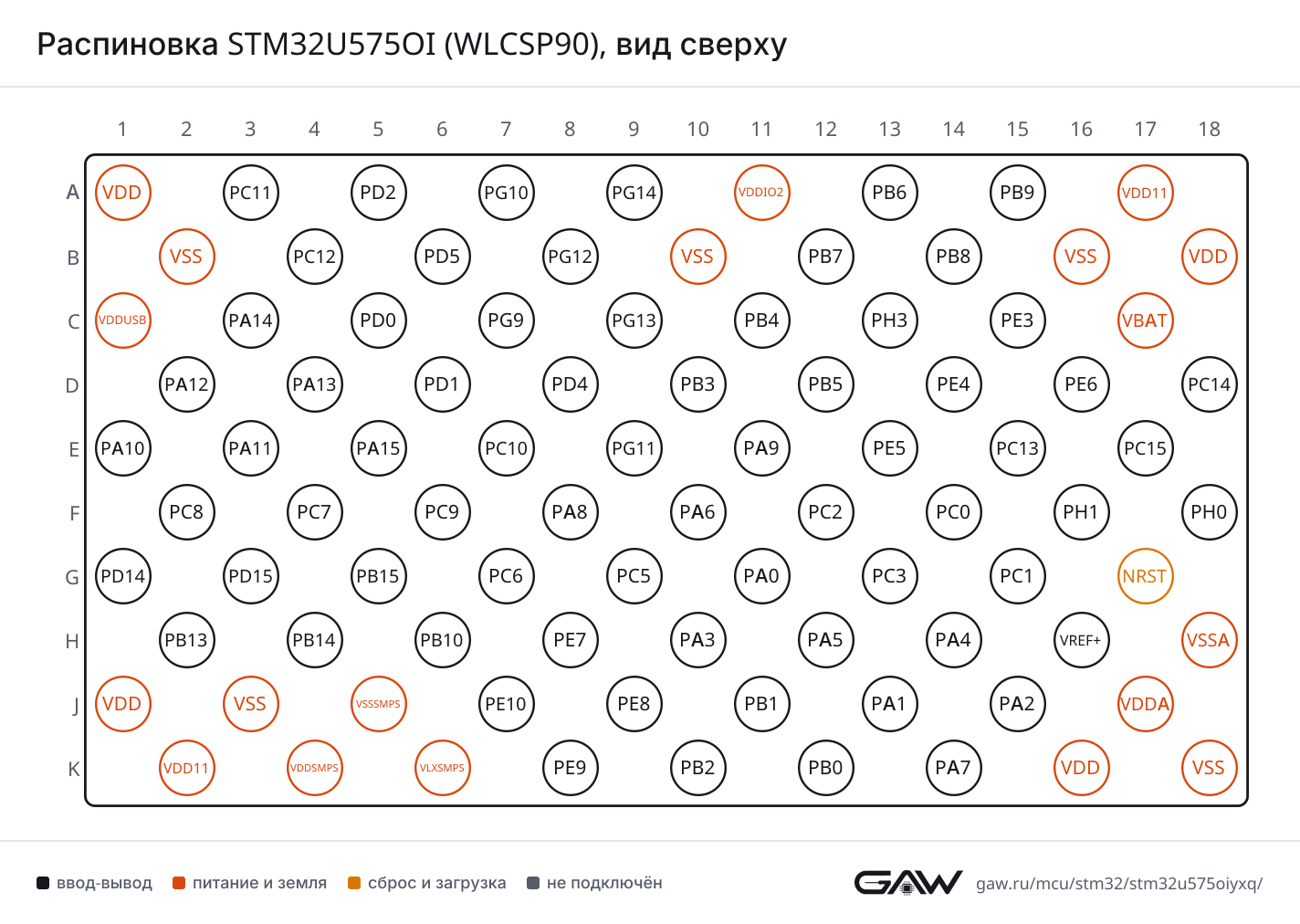

Схема корпуса WLCSP90
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PG13 (C9, AF7), PB5 (D12, AF7), PA8 (F8, AF7) |
| CTS | PB4 (NJTRST) (C11, AF7), PA11 (E3, AF7), PG11 (E9, AF7) | |
| DE | PG12 (B8, AF7), PA12 (D2, AF7), PB3 (JTDO/TRACESWO) (D10, AF7) | |
| RTS | PG12 (B8, AF7), PA12 (D2, AF7), PB3 (JTDO/TRACESWO) (D10, AF7) | |
| RX | PG10 (A7, AF7), PB7 (B12, AF7), PA10 (E1, AF7) | |
| TX | PB6 (A13, AF7), PG9 (C7, AF7), PA9 (E11, AF7) | |
| USART2 | CK | PA4 (H14, AF7) |
| CTS | PA0 (G11, AF7) | |
| DE | PD4 (D8, AF7), PA1 (J13, AF7) | |
| RTS | PD4 (D8, AF7), PA1 (J13, AF7) | |
| RX | PA15 (JTDI) (E5, AF3), PA3 (H10, AF7) | |
| TX | PD5 (B6, AF7), PA2 (J15, AF7) | |
| USART3 | CK | PC12 (B4, AF7), PB0 (K12, AF7) |
| CTS | PA6 (F10, AF7), PB13 (H2, AF7) | |
| DE | PD2 (A5, AF7), PA15 (JTDI) (E5, AF7), PB14 (H4, AF7), PB1 (J11, AF7) | |
| RTS | PD2 (A5, AF7), PA15 (JTDI) (E5, AF7), PB14 (H4, AF7), PB1 (J11, AF7) | |
| RX | PC11 (A3, AF7), PC5 (G9, AF7), PA5 (H12, AF7) | |
| TX | PC10 (E7, AF7), PB10 (H6, AF7), PA7 (K14, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB7 (B12, AF8) |
| DE | PA15 (JTDI) (E5, AF8) | |
| RTS | PA15 (JTDI) (E5, AF8) | |
| RX | PC11 (A3, AF8), PA1 (J13, AF8) | |
| TX | PC10 (E7, AF8), PA0 (G11, AF8) | |
| UART5 | CTS | PB5 (D12, AF8) |
| DE | PB4 (NJTRST) (C11, AF8) | |
| RTS | PB4 (NJTRST) (C11, AF8) | |
| RX | PD2 (A5, AF8) | |
| TX | PC12 (B4, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA6 (F10, AF8), PB13 (H2, AF8) |
| DE | PB1 (J11, AF8) | |
| RTS | PB1 (J11, AF8) | |
| RX | PC0 (F14, AF8), PB10 (H6, AF8), PA3 (H10, AF8) | |
| TX | PC1 (G15, AF8), PA2 (J15, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (C11, AF5), PA11 (E3, AF5), PA6 (F10, AF5) |
| MOSI | PA12 (D2, AF5), PB5 (D12, AF5), PA7 (K14, AF5) | |
| NSS | PA15 (JTDI) (E5, AF5), PA4 (H14, AF5), PB0 (K12, AF5) | |
| RDY | PA8 (F8, AF5), PA2 (J15, AF5), PB2 (K10, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (D10, AF5), PA5 (H12, AF5), PA1 (J13, AF5) | |
| SPI2 | MISO | PC2 (F12, AF5), PB14 (H4, AF5) |
| MOSI | PD4 (D8, AF5), PB15 (G5, AF5), PC3 (G13, AF5), PC1 (G15, AF3) | |
| NSS | PB9 (A15, AF5), PD0 (C5, AF5) | |
| RDY | PD5 (B6, AF5), PC0 (F14, AF5) | |
| SCK | PD1 (D6, AF5), PA9 (E11, AF3), PB13 (H2, AF5), PB10 (H6, AF5) | |
| SPI3 | MISO | PC11 (A3, AF6), PG10 (A7, AF6), PB4 (NJTRST) (C11, AF6) |
| MOSI | PC12 (B4, AF6), PB5 (D12, AF6), PG11 (E9, AF6) | |
| NSS | PG12 (B8, AF6), PA15 (JTDI) (E5, AF6), PA4 (H14, AF6) | |
| RDY | PB8 (B14, AF6), PG13 (C9, AF6), PA0 (G11, AF6) | |
| SCK | PG9 (C7, AF6), PB3 (JTDO/TRACESWO) (D10, AF6), PC10 (E7, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PG14 (A9, AF4), PB6 (A13, AF4), PB8 (B14, AF4) |
| SDA | PB9 (A15, AF4), PB7 (B12, AF4), PG13 (C9, AF4), PB3 (JTDO/TRACESWO) (D10, AF4) | |
| SMBA | PA14 (JTCK/SWCLK) (C3, AF4), PB5 (D12, AF4), PA1 (J13, AF4) | |
| I2C2 | SCL | PB13 (H2, AF4), PB10 (H6, AF4) |
| SDA | PB14 (H4, AF4) | |
| I2C3 | SCL | PC0 (F14, AF4), PA7 (K14, AF4) |
| SDA | PB4 (NJTRST) (C11, AF4), PC1 (G15, AF4) | |
| SMBA | PB2 (K10, AF4) | |
| I2C4 | SCL | PB6 (A13, AF5), PB10 (H6, AF3) |
| SDA | PB7 (B12, AF5) | |
| SMBA | PA14 (JTCK/SWCLK) (C3, AF5) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (B14, AF9), PD0 (C5, AF9), PA11 (E3, AF9) |
| TX | PB9 (A15, AF9), PA12 (D2, AF9), PD1 (D6, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (E3, AF10) |
| DP | PA12 (D2, AF10) | |
| ID | PA10 (E1, AF10) | |
| NOE | PA13 (JTMS/SWDIO) (D4, AF10), PC9 (F6, AF10) | |
| SOF | PA14 (JTCK/SWCLK) (C3, AF10), PA8 (F8, AF10) | |
| VBUS | PA9 (E11) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PA15 (JTDI) (E5) |
| CC2 | PB15 (G5) | |
| DBCC1 | PB5 (D12) | |
| DBCC2 | PB14 (H4) | |
| FRSTX1 | PA2 (J15, AF11), PB2 (K10, AF11) | |
| FRSTX2 | PC11 (A3, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (A15, AF8) |
| CK | PC12 (B4, AF12) | |
| CKIN | PB8 (B14, AF8) | |
| CMD | PD2 (A5, AF12) | |
| D0 | PC8 (F2, AF12) | |
| D0DIR | PC6 (G7, AF8) | |
| D1 | PC9 (F6, AF12) | |
| D2 | PC10 (E7, AF12) | |
| D3 | PC11 (A3, AF12) | |
| D4 | PB8 (B14, AF12) | |
| D5 | PB9 (A15, AF12), PC0 (F14, AF12) | |
| D6 | PC6 (G7, AF12) | |
| D7 | PC7 (F4, AF12) | |
| D123DIR | PC7 (F4, AF8) | |
| SDMMC2 | CK | PC1 (G15, AF12) |
| CMD | PA0 (G11, AF12) | |
| D0 | PB14 (H4, AF12) | |
| D1 | PB15 (G5, AF12) | |
| D2 | PB3 (JTDO/TRACESWO) (D10, AF12) | |
| D3 | PB4 (NJTRST) (C11, AF12) | |
| D4 | PB8 (B14, AF11) | |
| D5 | PB9 (A15, AF11) | |
| D6 | PC6 (G7, AF11) | |
| D7 | PC7 (F4, AF11) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PB8 (B14, AF3), PA3 (H10, AF3) |
| CK2 | PE5 (E13, AF3), PA8 (F8, AF3) | |
| D1 | PE6 (D16, AF3), PA10 (E1, AF3), PC3 (G13, AF3) | |
| D2 | PB9 (A15, AF3), PE4 (D14, AF3) | |
| D3 | PC5 (G9, AF3) | |
| FS_A | PB9 (A15, AF13), PE4 (D14, AF13), PA9 (E11, AF13) | |
| FS_B | PB6 (A13, AF13), PA14 (JTCK/SWCLK) (C3, AF13), PA4 (H14, AF13), PE9 (K8, AF13) | |
| MCLK_A | PB8 (B14, AF13), PA3 (H10, AF13) | |
| MCLK_B | PB4 (NJTRST) (C11, AF13), PE10 (J7, AF13) | |
| SCK_A | PE5 (E13, AF13), PA8 (F8, AF13), PB10 (H6, AF13) | |
| SCK_B | PB3 (JTDO/TRACESWO) (D10, AF13), PE8 (J9, AF13) | |
| SD_A | PE6 (D16, AF13), PA10 (E1, AF13), PC3 (G13, AF13), PC1 (G15, AF13) | |
| SD_B | PE3 (C15, AF13), PA13 (JTMS/SWDIO) (D4, AF13), PB5 (D12, AF13), PE7 (H8, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (A3), PA11 (E3), PG11 (E9) |
| EXTI15 | PA15 (JTDI) (E5), PC15-OSC32_OUT (E17), PD15 (G3), PB15 (G5) | |
| IN1 | PC0 (F14) | |
| IN2 | PC1 (G15) | |
| IN3 | PC2 (F12) | |
| IN4 | PC3 (G13) | |
| IN5 | PA0 (G11) | |
| IN6 | PA1 (J13) | |
| IN7 | PA2 (J15) | |
| IN8 | PA3 (H10) | |
| IN9 | PA4 (H14) | |
| IN10 | PA5 (H12) | |
| IN11 | PA6 (F10) | |
| IN12 | PA7 (K14) | |
| IN14 | PC5 (G9) | |
| IN15 | PB0 (K12) | |
| IN16 | PB1 (J11) | |
| IN17 | PB2 (K10) | |
| ADC4 | EXTI15 | PA15 (JTDI) (E5), PC15-OSC32_OUT (E17), PD15 (G3), PB15 (G5) |
| IN1 | PC0 (F14) | |
| IN2 | PC1 (G15) | |
| IN3 | PC2 (F12) | |
| IN4 | PC3 (G13) | |
| IN9 | PA4 (H14) | |
| IN10 | PA5 (H12) | |
| IN11 | PA6 (F10) | |
| IN18 | PB0 (K12) | |
| IN19 | PB1 (J11) | |
| IN20 | PA7 (K14) | |
| IN23 | PC5 (G9) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (A15), PG9 (C7), PA9 (E11), PC9 (F6), PE9 (K8) |
| OUT1 | PA4 (H14) | |
| OUT2 | PA5 (H12) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PB1 (J11) |
| INP | PC5 (G9), PA2 (J15), PB2 (K10) | |
| OUT | PB10 (H6, AF12), PB0 (K12, AF12) | |
| COMP2 | INM | PB7 (B12), PB3 (JTDO/TRACESWO) (D10) |
| INP | PB6 (A13), PB4 (NJTRST) (C11) | |
| OUT | PB5 (D12, AF12) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA1 (J13) |
| VINP | PA0 (G11) | |
| VOUT | PA3 (H10) | |
| OPAMP2 | VINM | PA7 (K14) |
| VINP | PA6 (F10) | |
| VOUT | PB0 (K12) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (H16) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (F10, AF1) |
| BKIN2 | PA11 (E3, AF2) | |
| CH1 | PA8 (F8, AF1), PE9 (K8, AF1) | |
| CH1N | PB13 (H2, AF1), PE8 (J9, AF1), PA7 (K14, AF1) | |
| CH2 | PA9 (E11, AF1) | |
| CH2N | PB14 (H4, AF1), PE10 (J7, AF1), PB0 (K12, AF1) | |
| CH3 | PA10 (E1, AF1) | |
| CH3N | PB15 (G5, AF1), PB1 (J11, AF1) | |
| CH4 | PA11 (E3, AF1) | |
| CH4N | PC5 (G9, AF1) | |
| ETR | PA12 (D2, AF1), PE7 (H8, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (E5, AF1), PA0 (G11, AF1), PA5 (H12, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (D10, AF1), PA1 (J13, AF1) | |
| CH3 | PB10 (H6, AF1), PA2 (J15, AF1) | |
| CH4 | PA3 (H10, AF1) | |
| ETR | PA15 (JTDI) (E5, AF2), PA0 (G11, AF14), PA5 (H12, AF2) | |
| TIM3 | CH1 | PB4 (NJTRST) (C11, AF2), PE3 (C15, AF2), PA6 (F10, AF2), PC6 (G7, AF2) |
| CH2 | PB5 (D12, AF2), PE4 (D14, AF2), PC7 (F4, AF2), PA7 (K14, AF2) | |
| CH3 | PE5 (E13, AF2), PC8 (F2, AF2), PB0 (K12, AF2) | |
| CH4 | PE6 (D16, AF2), PC9 (F6, AF2), PB1 (J11, AF2) | |
| ETR | PD2 (A5, AF2) | |
| TIM4 | CH1 | PB6 (A13, AF2) |
| CH2 | PB7 (B12, AF2) | |
| CH3 | PB8 (B14, AF2), PD14 (G1, AF2) | |
| CH4 | PB9 (A15, AF2), PD15 (G3, AF2) | |
| TIM5 | CH1 | PA0 (G11, AF2) |
| CH2 | PA1 (J13, AF2) | |
| CH3 | PA2 (J15, AF2) | |
| CH4 | PA3 (H10, AF2) | |
| TIM8 | BKIN | PB7 (B12, AF3), PA6 (F10, AF3) |
| BKIN2 | PB6 (A13, AF3), PC9 (F6, AF1) | |
| CH1 | PC6 (G7, AF3) | |
| CH1N | PA5 (H12, AF3), PA7 (K14, AF3) | |
| CH2 | PC7 (F4, AF3) | |
| CH2N | PB14 (H4, AF3), PB0 (K12, AF3) | |
| CH3 | PC8 (F2, AF3) | |
| CH3N | PB15 (G5, AF3), PB1 (J11, AF3) | |
| CH4 | PC9 (F6, AF3) | |
| CH4N | PD0 (C5, AF3), PB2 (K10, AF3) | |
| ETR | PA0 (G11, AF3) | |
| TIM15 | BKIN | PA9 (E11, AF14) |
| CH1 | PG10 (A7, AF14), PB14 (H4, AF14), PA2 (J15, AF14) | |
| CH1N | PG9 (C7, AF14), PB13 (H2, AF14), PA1 (J13, AF14) | |
| CH2 | PG11 (E9, AF14), PB15 (G5, AF14), PA3 (H10, AF14) | |
| TIM16 | BKIN | PB5 (D12, AF14) |
| CH1 | PB8 (B14, AF14), PA6 (F10, AF14) | |
| CH1N | PB6 (A13, AF14) | |
| TIM17 | BKIN | PB4 (NJTRST) (C11, AF14), PA10 (E1, AF14) |
| CH1 | PB9 (A15, AF14), PA7 (K14, AF14) | |
| CH1N | PB7 (B12, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PA14 (JTCK/SWCLK) (C3, AF1), PB3 (JTDO/TRACESWO) (D10, AF2), PC1 (G15, AF1), PB2 (K10, AF1) |
| CH2 | PG14 (A9, AF1), PB4 (NJTRST) (C11, AF1), PA1 (J13, AF0) | |
| ETR | PB6 (A13, AF1), PG12 (B8, AF1), PC3 (G13, AF1) | |
| IN1 | PG10 (A7, AF1), PB5 (D12, AF1), PC0 (F14, AF1) | |
| IN2 | PB7 (B12, AF1), PG11 (E9, AF1), PC2 (F12, AF1) | |
| LPTIM2 | CH1 | PA8 (F8, AF14), PA4 (H14, AF14) |
| CH2 | PC7 (F4, AF14), PA7 (K14, AF13) | |
| ETR | PC3 (G13, AF14), PA5 (H12, AF14) | |
| IN1 | PC0 (F14, AF14), PB1 (J11, AF14) | |
| IN2 | PA10 (E1, AF2), PB15 (G5, AF2) | |
| LPTIM3 | CH1 | PC8 (F2, AF14), PD14 (G1, AF14), PC3 (G13, AF2), PB10 (H6, AF2), PB0 (K12, AF4) |
| CH2 | PC9 (F6, AF14), PD15 (G3, AF14), PB1 (J11, AF4) | |
| ETR | PC10 (E7, AF2), PB14 (H4, AF2) | |
| IN1 | PC11 (A3, AF2), PB13 (H2, AF2) | |
| LPTIM4 | ETR | PD2 (A5, AF13) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (E15) |
| OUT2 | PB2 (K10) | |
| REFIN | PB15 (G5, AF0) | |
| TS | PC13 (E15) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A19 | PE3 (C15, AF12) |
| A20 | PE4 (D14, AF12) | |
| A21 | PE5 (E13, AF12) | |
| A22 | PE6 (D16, AF12) | |
| A24 | PG13 (C9, AF12) | |
| A25 | PG14 (A9, AF12) | |
| D0 | PD14 (G1, AF12) | |
| D1 | PD15 (G3, AF12) | |
| D2 | PD0 (C5, AF12) | |
| D3 | PD1 (D6, AF12) | |
| D4 | PE7 (H8, AF12) | |
| D5 | PE8 (J9, AF12) | |
| D6 | PE9 (K8, AF12) | |
| D7 | PE10 (J7, AF12) | |
| DA0 | PD14 (G1, AF12) | |
| DA1 | PD15 (G3, AF12) | |
| DA2 | PD0 (C5, AF12) | |
| DA3 | PD1 (D6, AF12) | |
| DA4 | PE7 (H8, AF12) | |
| DA5 | PE8 (J9, AF12) | |
| DA6 | PE9 (K8, AF12) | |
| DA7 | PE10 (J7, AF12) | |
| NBL1 | PB15 (G5, AF11) | |
| NCE | PG9 (C7, AF12) | |
| NE2 | PG9 (C7, AF12) | |
| NE3 | PG10 (A7, AF12) | |
| NE4 | PG12 (B8, AF12) | |
| NL | PB7 (B12, AF12) | |
| NOE | PD4 (D8, AF12) | |
| NWE | PD5 (B6, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E11, AF5), PC6 (G7, AF10) |
| D1 | PA10 (E1, AF5), PC7 (F4, AF10) | |
| D2 | PC11 (A3, AF4), PC8 (F2, AF10) | |
| D3 | PC9 (F6, AF4) | |
| D4 | PC11 (A3, AF10), PE4 (D14, AF10) | |
| D5 | PB6 (A13, AF10) | |
| D6 | PB8 (B14, AF10), PE5 (E13, AF10) | |
| D7 | PB9 (A15, AF10), PE6 (D16, AF10) | |
| D8 | PC10 (E7, AF10) | |
| D9 | PC12 (B4, AF10) | |
| D10 | PB5 (D12, AF10) | |
| D11 | PD2 (A5, AF10) | |
| D12 | PB4 (NJTRST) (C11, AF10) | |
| HSYNC | PA4 (H14, AF10) | |
| PIXCLK | PA6 (F10, AF4) | |
| VSYNC | PB7 (B12, AF10) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PA9 (E11, AF5), PC6 (G7, AF10) |
| D1 | PA10 (E1, AF5), PC7 (F4, AF10) | |
| D2 | PC11 (A3, AF4), PC8 (F2, AF10) | |
| D3 | PC9 (F6, AF4) | |
| D4 | PC11 (A3, AF10), PE4 (D14, AF10) | |
| D5 | PB6 (A13, AF10) | |
| D6 | PB8 (B14, AF10), PE5 (E13, AF10) | |
| D7 | PB9 (A15, AF10), PE6 (D16, AF10) | |
| D8 | PC10 (E7, AF10) | |
| D9 | PC12 (B4, AF10) | |
| D10 | PB5 (D12, AF10) | |
| D11 | PD2 (A5, AF10) | |
| D12 | PB4 (NJTRST) (C11, AF10) | |
| D14 | PA5 (H12, AF4) | |
| D15 | PC5 (G9, AF4) | |
| DE | PA4 (H14, AF10) | |
| PDCK | PA6 (F10, AF4) | |
| RDY | PB7 (B12, AF10) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO2 | PB13 (H2, AF9) |
| G1_IO3 | PB14 (H4, AF9) | |
| G2_IO1 | PB4 (NJTRST) (C11, AF9) | |
| G2_IO2 | PB5 (D12, AF9) | |
| G2_IO3 | PB6 (A13, AF9) | |
| G2_IO4 | PB7 (B12, AF9) | |
| G3_IO2 | PC10 (E7, AF9) | |
| G3_IO3 | PC11 (A3, AF9) | |
| G3_IO4 | PC12 (B4, AF9) | |
| G4_IO1 | PC6 (G7, AF9) | |
| G4_IO2 | PC7 (F4, AF9) | |
| G4_IO3 | PC8 (F2, AF9) | |
| G4_IO4 | PC9 (F6, AF9) | |
| G5_IO1 | PE10 (J7, AF9) | |
| G7_IO2 | PE3 (C15, AF9) | |
| G7_IO3 | PE4 (D14, AF9) | |
| G7_IO4 | PE5 (E13, AF9) | |
| SYNC | PD2 (A5, AF9), PB10 (H6, AF9) |
MDF — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| MDF1 | CCK0 | PB8 (B14, AF5), PE9 (K8, AF6) |
| CCK1 | PC2 (F12, AF6) | |
| CKI0 | PD4 (D8, AF6), PB2 (K10, AF6) | |
| CKI1 | PB13 (H2, AF6) | |
| CKI2 | PB15 (G5, AF6), PE8 (J9, AF6) | |
| CKI3 | PE5 (E13, AF6), PC6 (G7, AF6) | |
| CKI4 | PC1 (G15, AF6) | |
| CKI5 | PB7 (B12, AF6) | |
| SDI0 | PB1 (J11, AF6) | |
| SDI2 | PB14 (H4, AF6), PE7 (H8, AF6) | |
| SDI3 | PE4 (D14, AF6), PC7 (F4, AF6) | |
| SDI4 | PC0 (F14, AF6), PE10 (J7, AF6) | |
| SDI5 | PB6 (A13, AF6) |
ADF — цифровой аудиофильтр
| Блок | Сигнал | Выводы |
|---|---|---|
| ADF1 | CCK0 | PB3 (JTDO/TRACESWO) (D10, AF3), PE9 (K8, AF3) |
| CCK1 | PC10 (E7, AF3) | |
| SDI0 | PC11 (A3, AF3), PB4 (NJTRST) (C11, AF3), PE10 (J7, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (C3, AF0) |
| JTDI | PA15 (JTDI) (E5, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (D10, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (D4, AF0) | |
| NJTRST | PB4 (NJTRST) (C11, AF0) | |
| TRACECLK | PA8 (F8, AF12) | |
| TRACED0 | PE3 (C15, AF0), PC9 (F6, AF0), PC1 (G15, AF0) | |
| TRACED1 | PE4 (D14, AF0), PC10 (E7, AF0) | |
| TRACED2 | PD2 (A5, AF0), PE5 (E13, AF0) | |
| TRACED3 | PC12 (B4, AF0), PE6 (D16, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (J15) |
| MCO | PA8 (F8, AF0) | |
| OSC_IN | PH0-OSC_IN (F18) | |
| OSC_OUT | PH1-OSC_OUT (F16) | |
| OSC32_IN | PC14-OSC32_IN (D18) | |
| OSC32_OUT | PC15-OSC32_OUT (E17) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC6 (G7, AF0), PA5 (H12, AF0) |
| PWR_WKUP1 | PE4 (D14), PA0 (G11), PB2 (K10) | |
| PWR_WKUP2 | PE5 (E13), PC13 (E15), PA4 (H14) | |
| PWR_WKUP3 | PB6 (A13), PE6 (D16), PA1 (J13) | |
| PWR_WKUP4 | PB7 (B12), PB1 (J11), PA2 (J15) | |
| PWR_WKUP5 | PB8 (B14), PC5 (G9), PA3 (H10) | |
| PWR_WKUP6 | PB5 (D12), PE7 (H8), PA5 (H12) | |
| PWR_WKUP7 | PA6 (F10), PB15 (G5), PE8 (J9) | |
| PWR_WKUP8 | PB10 (H6), PA7 (K14) | |
| TAMP_IN1 | PC13 (E15) | |
| TAMP_IN2 | PA0 (G11) | |
| TAMP_IN3 | PE6 (D16) | |
| TAMP_IN4 | PC5 (G9) | |
| TAMP_IN5 | PA1 (J13) | |
| TAMP_IN6 | PE3 (C15) | |
| TAMP_IN7 | PE4 (D14) | |
| TAMP_IN8 | PE5 (E13) | |
| TAMP_OUT1 | PA0 (G11) | |
| TAMP_OUT2 | PC13 (E15) | |
| TAMP_OUT3 | PE3 (C15) | |
| TAMP_OUT4 | PA1 (J13) | |
| TAMP_OUT5 | PC5 (G9) | |
| TAMP_OUT6 | PE6 (D16) | |
| TAMP_OUT7 | PE5 (E13) | |
| TAMP_OUT8 | PE4 (D14) |
Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).
Таблица выводов
Все 90 шариков корпуса WLCSP90 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A3 | PC11 | ввод-вывод | ADC1_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7) |
| A5 | PD2 | ввод-вывод | DCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| A7 | PG10 | ввод-вывод | FMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7) |
| A9 | PG14 | ввод-вывод | FMC_A25 (AF12), I2C1_SCL (AF4), LPTIM1_CH2 (AF1) |
| A11 | VDDIO2 | питание | — |
| A13 | PB6 | ввод-вывод | COMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), MDF1_SDI5 (AF6), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| A15 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF11), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2) |
| A17 | VDD11 | питание | — |
| B2 | VSS | питание | — |
| B4 | PC12 | ввод-вывод | DCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7) |
| B6 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7) |
| B8 | PG12 | ввод-вывод | FMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7) |
| B10 | VSS | питание | — |
| B12 | PB7 | ввод-вывод | COMP2_INM, DCMI_VSYNC (AF10), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), MDF1_CKI5 (AF6), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7) |
| B14 | PB8 | ввод-вывод | DCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF11), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2) |
| B16 | VSS | питание | — |
| B18 | VDD | питание | — |
| C1 | VDDUSB | питание | — |
| C3 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_OTG_FS_SOF (AF10) |
| C5 | PD0 | ввод-вывод | FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5), TIM8_CH4N (AF3) |
| C7 | PG9 | ввод-вывод | DAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7) |
| C9 | PG13 | ввод-вывод | FMC_A24 (AF12), I2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7) |
| C11 | PB4 (NJTRST) | ввод-вывод | ADF1_SDI0 (AF3), COMP2_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7) |
| C13 | PH3-BOOT0 | ввод-вывод | — |
| C15 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9) |
| C17 | VBAT | питание | — |
| D2 | PA12 | ввод-вывод | FDCAN1_TX (AF9), OCTOSPIM_P2_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| D4 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_OTG_FS_NOE (AF10) |
| D6 | PD1 | ввод-вывод | FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5) |
| D8 | PD4 | ввод-вывод | FMC_NOE (AF12), MDF1_CKI0 (AF6), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7) |
| D10 | PB3 (JTDO/TRACESWO) | ввод-вывод | ADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| D12 | PB5 | ввод-вывод | COMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), UCPD1_DBCC1, USART1_CK (AF7) |
| D14 | PE4 | ввод-вывод | DCMI_D4 (AF10), DEBUG_TRACED1 (AF0), FMC_A20 (AF12), MDF1_SDI3 (AF6), PSSI_D4 (AF10), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9) |
| D16 | PE6 | ввод-вывод | DCMI_D7 (AF10), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PSSI_D7 (AF10), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2) |
| D18 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| E1 | PA10 | ввод-вывод | CRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E3 | PA11 | ввод-вывод | ADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| E5 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| E7 | PC10 | ввод-вывод | ADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7) |
| E9 | PG11 | ввод-вывод | ADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7) |
| E11 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| E13 | PE5 | ввод-вывод | DCMI_D6 (AF10), DEBUG_TRACED2 (AF0), FMC_A21 (AF12), MDF1_CKI3 (AF6), PSSI_D6 (AF10), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9) |
| E15 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2 |
| E17 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT |
| F2 | PC8 | ввод-вывод | DCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9) |
| F4 | PC7 | ввод-вывод | DCMI_D1 (AF10), LPTIM2_CH2 (AF14), MDF1_SDI3 (AF6), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9) |
| F6 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10) |
| F8 | PA8 | ввод-вывод | DEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| F10 | PA6 | ввод-вывод | ADC1_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7) |
| F12 | PC2 | ввод-вывод | ADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5) |
| F14 | PC0 | ввод-вывод | ADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), MDF1_SDI4 (AF6), OCTOSPIM_P1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5) |
| F16 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| F18 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| G1 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), LPTIM3_CH1 (AF14), TIM4_CH3 (AF2) |
| G3 | PD15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LPTIM3_CH2 (AF14), TIM4_CH4 (AF2) |
| G5 | PB15 | ввод-вывод | ADC1_EXTI15, ADC4_EXTI15, FMC_NBL1 (AF11), LPTIM2_IN2 (AF2), MDF1_CKI2 (AF6), PWR_WKUP7, RTC_REFIN (AF0), SDMMC2_D1 (AF12), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2 |
| G7 | PC6 | ввод-вывод | DCMI_D0 (AF10), MDF1_CKI3 (AF6), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF11), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9) |
| G9 | PC5 | ввод-вывод | ADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15 (AF4), PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, TIM1_CH4N (AF1), USART3_RX (AF7) |
| G11 | PA0 | ввод-вывод | ADC1_IN5, AUDIOCLK (AF13), OCTOSPIM_P2_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD (AF12), SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| G13 | PC3 | ввод-вывод | ADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| G15 | PC1 | ввод-вывод | ADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), MDF1_CKI4 (AF6), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SDMMC2_CK (AF12), SPI2_MOSI (AF3) |
| G17 | NRST | сброс | — |
| H2 | PB13 | ввод-вывод | I2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7) |
| H4 | PB14 | ввод-вывод | I2C2_SDA (AF4), LPTIM3_ETR (AF2), MDF1_SDI2 (AF6), SDMMC2_D0 (AF12), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7) |
| H6 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7) |
| H8 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), MDF1_SDI2 (AF6), PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1) |
| H10 | PA3 | ввод-вывод | ADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| H12 | PA5 | ввод-вывод | ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7) |
| H14 | PA4 | ввод-вывод | ADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7) |
| H16 | VREF+ | служебный | VREFBUF_OUT |
| H18 | VSSA | питание | — |
| J1 | VDD | питание | — |
| J3 | VSS | питание | — |
| J5 | VSSSMPS | питание | — |
| J7 | PE10 | ввод-вывод | ADF1_SDI0 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), MDF1_SDI4 (AF6), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9) |
| J9 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), MDF1_CKI2 (AF6), PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1) |
| J11 | PB1 | ввод-вывод | ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPIM_P1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| J13 | PA1 | ввод-вывод | ADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| J15 | PA2 | ввод-вывод | ADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7) |
| J17 | VDDA | питание | — |
| K2 | VDD11 | питание | — |
| K4 | VDDSMPS | питание | — |
| K6 | VLXSMPS | питание | — |
| K8 | PE9 | ввод-вывод | ADF1_CCK0 (AF3), DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), MDF1_CCK0 (AF6), OCTOSPIM_P1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1) |
| K10 | PB2 | ввод-вывод | ADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPIM_P1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3), UCPD1_FRSTX1 (AF11) |
| K12 | PB0 | ввод-вывод | ADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7) |
| K14 | PA7 | ввод-вывод | ADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7) |
| K16 | VDD | питание | — |
| K18 | VSS | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C17 | резервное питание: часы реального времени и резервные регистры |
| VDD | A1, B18, J1, K16 | питание цифровой части и линий ввода-вывода |
| VDD11 | A17, K2 | — |
| VDDA | J17 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A11 | питание отдельной группы линий ввода-вывода |
| VDDSMPS | K4 | — |
| VDDUSB | C1 | питание приёмопередатчика USB |
| VLXSMPS | K6 | — |
| VSS | B2, B10, B16, J3, K18 | общий провод (земля) |
| VSSA | H18 | общий провод аналоговой части |
| VSSSMPS | J5 | — |
| NRST | G17 | сброс, активный уровень — низкий |
| VREF+ | H16 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32U575OIYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32U575OI | STM32U575OIYxQ | 2 МБ | 786 КБ |
Линейка STM32U575/585, семейство STM32U5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP90, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32U575OG | STM32U575/585 | 90 из 90 | выводы совпадают полностьюфлеш-память до 2048 и 1024 КБ |
| STM32U585OI | STM32U575/585 | 90 из 90 | выводы совпадают полностьютолько у него: AES, PKA |
Частые вопросы
На каких выводах USART1 у STM32U575OI?
В корпусе WLCSP90 сигнал USART1_TX выведен на PB6 (шарик A13, AF7) или PG9 (шарик C7, AF7) или PA9 (шарик E11, AF7), USART1_RX — на PG10 (шарик A7, AF7) или PB7 (шарик B12, AF7) или PA10 (шарик E1, AF7).
Где у STM32U575OI выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик D4, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32U575OI?
I2C1_SCL — PG14 (шарик A9, AF4) или PB6 (шарик A13, AF4) или PB8 (шарик B14, AF4), I2C1_SDA — PB9 (шарик A15, AF4) или PB7 (шарик B12, AF4) или PG13 (шарик C9, AF4) или PB3 (JTDO/TRACESWO) (шарик D10, AF4).
Сколько выводов ввода-вывода у STM32U575OI в корпусе WLCSP90?
69 из 90. Ещё 19 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32U575OI?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32U5Cortex-M33 до 160 МГц с TrustZone и SMPS: от U535 до U5G9 — память, питание, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
