STM32U585OI в корпусе WLCSP90: распиновка

STM32U585OI — микроконтроллер STM32U5 на ядре Cortex-M33 с частотой до 160 МГц: 2 МБ флеш-памяти и 786 КБ ОЗУ. Корпус WLCSP90 — 90 шариков, из них 69 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 160 МГц
Флеш-память
2 МБ
ОЗУ
786 КБ
Корпус
WLCSP90, 90 шариков
Линий ввода-вывода
69
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP90

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U585OI в корпусе WLCSP90, вид сверхуABCDEFGHJK123456789101112131415161718VDD — шарик A1VDDPC11 — шарик A3: ADC1_EXTI11, ADF1_SDI0, DCMI_D2, DCMI_D4, LPTIM3_IN1, OCTOSPIM_P1_NCS, PSSI_D2, PSSI_D4, SDMMC1_D3, SPI3_MISO, TSC_G3_IO3, UART4_RX, UCPD1_FRSTX2, USART3_RXPC11PD2 — шарик A5: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, SDMMC1_CMD, TIM3_ETR, TSC_SYNC, UART5_RX, USART3_DE, USART3_RTSPD2PG10 — шарик A7: FMC_NE3, LPTIM1_IN1, OCTOSPIM_P2_IO7, SPI3_MISO, TIM15_CH1, USART1_RXPG10PG14 — шарик A9: FMC_A25, I2C1_SCL, LPTIM1_CH2PG14VDDIO2 — шарик A11VDDIO2PB6 — шарик A13: COMP2_INP, DCMI_D5, I2C1_SCL, I2C4_SCL, LPTIM1_ETR, MDF1_SDI5, PSSI_D5, PWR_WKUP3, SAI1_FS_B, TIM16_CH1N, TIM4_CH1, TIM8_BKIN2, TSC_G2_IO3, USART1_TXPB6PB9 — шарик A15: DAC1_EXTI9, DCMI_D7, FDCAN1_TX, I2C1_SDA, IR_OUT, PSSI_D7, SAI1_D2, SAI1_FS_A, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4PB9VDD11 — шарик A17VDD11VSS — шарик B2VSSPC12 — шарик B4: DCMI_D9, DEBUG_TRACED3, PSSI_D9, SDMMC1_CK, SPI3_MOSI, TSC_G3_IO4, UART5_TX, USART3_CKPC12PD5 — шарик B6: FMC_NWE, OCTOSPIM_P1_IO5, SPI2_RDY, USART2_TXPD5PG12 — шарик B8: FMC_NE4, LPTIM1_ETR, OCTOSPIM_P2_NCS, SPI3_NSS, USART1_DE, USART1_RTSPG12VSS — шарик B10VSSPB7 — шарик B12: COMP2_INM, DCMI_VSYNC, FMC_NL, I2C1_SDA, I2C4_SDA, LPTIM1_IN2, MDF1_CKI5, PSSI_RDY, PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N, TIM4_CH2, TIM8_BKIN, TSC_G2_IO4, UART4_CTS, USART1_RXPB7PB8 — шарик B14: DCMI_D6, FDCAN1_RX, I2C1_SCL, MDF1_CCK0, PSSI_D6, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, SPI3_RDY, TIM16_CH1, TIM4_CH3PB8VSS — шарик B16VSSVDD — шарик B18VDDVDDUSB — шарик C1VDDUSBPA14 (JTCK/SWCLK) — шарик C3: DEBUG_JTCK-SWCLK, I2C1_SMBA, I2C4_SMBA, LPTIM1_CH1, SAI1_FS_B, USB_OTG_FS_SOFPA14PD0 — шарик C5: FDCAN1_RX, FMC_D2, FMC_DA2, SPI2_NSS, TIM8_CH4NPD0PG9 — шарик C7: DAC1_EXTI9, FMC_NCE, FMC_NE2, OCTOSPIM_P2_IO6, SPI3_SCK, TIM15_CH1N, USART1_TXPG9PG13 — шарик C9: FMC_A24, I2C1_SDA, SPI3_RDY, USART1_CKPG13PB4 (NJTRST) — шарик C11: ADF1_SDI0, COMP2_INP, DCMI_D12, DEBUG_NJTRST, I2C3_SDA, LPTIM1_CH2, PSSI_D12, SAI1_MCLK_B, SDMMC2_D3, SPI1_MISO, SPI3_MISO, TIM17_BKIN, TIM3_CH1, TSC_G2_IO1, UART5_DE, UART5_RTS, USART1_CTSPB4PH3-BOOT0 — шарик C13PH3PE3 — шарик C15: DEBUG_TRACED0, FMC_A19, OCTOSPIM_P1_DQS, SAI1_SD_B, TAMP_IN6, TAMP_OUT3, TIM3_CH1, TSC_G7_IO2PE3VBAT — шарик C17VBATPA12 — шарик D2: FDCAN1_TX, OCTOSPIM_P2_NCS, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12PA13 (JTMS/SWDIO) — шарик D4: DEBUG_JTMS-SWDIO, IR_OUT, SAI1_SD_B, USB_OTG_FS_NOEPA13PD1 — шарик D6: FDCAN1_TX, FMC_D3, FMC_DA3, SPI2_SCKPD1PD4 — шарик D8: FMC_NOE, MDF1_CKI0, OCTOSPIM_P1_IO4, SPI2_MOSI, USART2_DE, USART2_RTSPD4PB3 (JTDO/TRACESWO) — шарик D10: ADF1_CCK0, COMP2_INM, CRS_SYNC, DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_CH1, SAI1_SCK_B, SDMMC2_D2, SPI1_SCK, SPI3_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PB5 — шарик D12: COMP2_OUT, DCMI_D10, I2C1_SMBA, LPTIM1_IN1, OCTOSPIM_P1_NCLK, PSSI_D10, PWR_WKUP6, SAI1_SD_B, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, UART5_CTS, UCPD1_DBCC1, USART1_CKPB5PE4 — шарик D14: DCMI_D4, DEBUG_TRACED1, FMC_A20, MDF1_SDI3, PSSI_D4, PWR_WKUP1, SAI1_D2, SAI1_FS_A, TAMP_IN7, TAMP_OUT8, TIM3_CH2, TSC_G7_IO3PE4PE6 — шарик D16: DCMI_D7, DEBUG_TRACED3, FMC_A22, PSSI_D7, PWR_WKUP3, SAI1_D1, SAI1_SD_A, TAMP_IN3, TAMP_OUT6, TIM3_CH4PE6PC14-OSC32_IN — шарик D18: RCC_OSC32_INPC14PA10 — шарик E1: CRS_SYNC, DCMI_D1, LPTIM2_IN2, PSSI_D1, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PA11 — шарик E3: ADC1_EXTI11, FDCAN1_RX, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PA15 (JTDI) — шарик E5: ADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UCPD1_CC1, USART2_RX, USART3_DE, USART3_RTSPA15PC10 — шарик E7: ADF1_CCK1, DCMI_D8, DEBUG_TRACED1, LPTIM3_ETR, PSSI_D8, SDMMC1_D2, SPI3_SCK, TSC_G3_IO2, UART4_TX, USART3_TXPC10PG11 — шарик E9: ADC1_EXTI11, LPTIM1_IN2, OCTOSPIM_P1_IO5, SPI3_MOSI, TIM15_CH2, USART1_CTSPG11PA9 — шарик E11: DAC1_EXTI9, DCMI_D0, PSSI_D0, SAI1_FS_A, SPI2_SCK, TIM15_BKIN, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PE5 — шарик E13: DCMI_D6, DEBUG_TRACED2, FMC_A21, MDF1_CKI3, PSSI_D6, PWR_WKUP2, SAI1_CK2, SAI1_SCK_A, TAMP_IN8, TAMP_OUT7, TIM3_CH3, TSC_G7_IO4PE5PC13 — шарик E15: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2PC13PC15-OSC32_OUT — шарик E17: ADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUTPC15PC8 — шарик F2: DCMI_D2, LPTIM3_CH1, PSSI_D2, PWR_SRDSTOP, SDMMC1_D0, TIM3_CH3, TIM8_CH3, TSC_G4_IO3PC8PC7 — шарик F4: DCMI_D1, LPTIM2_CH2, MDF1_SDI3, PSSI_D1, PWR_CDSTOP, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, TSC_G4_IO2PC7PC9 — шарик F6: DAC1_EXTI9, DCMI_D3, DEBUG_TRACED0, LPTIM3_CH2, PSSI_D3, SDMMC1_D1, TIM3_CH4, TIM8_BKIN2, TIM8_CH4, TSC_G4_IO4, USB_OTG_FS_NOEPC9PA8 — шарик F8: DEBUG_TRACECLK, LPTIM2_CH1, RCC_MCO, SAI1_CK2, SAI1_SCK_A, SPI1_RDY, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA6 — шарик F10: ADC1_IN11, ADC4_IN11, DCMI_PIXCLK, LPUART1_CTS, OCTOSPIM_P1_IO3, OPAMP2_VINP, PSSI_PDCK, PWR_CDSTOP, PWR_WKUP7, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART3_CTSPA6PC2 — шарик F12: ADC1_IN3, ADC4_IN3, LPTIM1_IN2, MDF1_CCK1, OCTOSPIM_P1_IO5, SPI2_MISOPC2PC0 — шарик F14: ADC1_IN1, ADC4_IN1, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, MDF1_SDI4, OCTOSPIM_P1_IO7, SDMMC1_D5, SPI2_RDYPC0PH1-OSC_OUT — шарик F16: RCC_OSC_OUTPH1PH0-OSC_IN — шарик F18: RCC_OSC_INPH0PD14 — шарик G1: FMC_D0, FMC_DA0, LPTIM3_CH1, TIM4_CH3PD14PD15 — шарик G3: ADC1_EXTI15, ADC4_EXTI15, FMC_D1, FMC_DA1, LPTIM3_CH2, TIM4_CH4PD15PB15 — шарик G5: ADC1_EXTI15, ADC4_EXTI15, FMC_NBL1, LPTIM2_IN2, MDF1_CKI2, PWR_WKUP7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM15_CH2, TIM1_CH3N, TIM8_CH3N, UCPD1_CC2PB15PC6 — шарик G7: DCMI_D0, MDF1_CKI3, PSSI_D0, PWR_CSLEEP, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, TSC_G4_IO1PC6PC5 — шарик G9: ADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15, PWR_WKUP5, SAI1_D3, TAMP_IN4, TAMP_OUT5, TIM1_CH4N, USART3_RXPC5PA0 — шарик G11: ADC1_IN5, AUDIOCLK, OCTOSPIM_P2_NCS, OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PC3 — шарик G13: ADC1_IN4, ADC4_IN4, LPTIM1_ETR, LPTIM2_ETR, LPTIM3_CH1, OCTOSPIM_P1_IO6, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PC1 — шарик G15: ADC1_IN2, ADC4_IN2, DEBUG_TRACED0, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, MDF1_CKI4, OCTOSPIM_P1_IO4, SAI1_SD_A, SDMMC2_CK, SPI2_MOSIPC1NRST — шарик G17NRSTPB13 — шарик H2: I2C2_SCL, LPTIM3_IN1, LPUART1_CTS, MDF1_CKI1, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13PB14 — шарик H4: I2C2_SDA, LPTIM3_ETR, MDF1_SDI2, SDMMC2_D0, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TIM8_CH2N, TSC_G1_IO3, UCPD1_DBCC2, USART3_DE, USART3_RTSPB14PB10 — шарик H6: COMP1_OUT, I2C2_SCL, I2C4_SCL, LPTIM3_CH1, LPUART1_RX, OCTOSPIM_P1_CLK, PWR_WKUP8, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PE7 — шарик H8: FMC_D4, FMC_DA4, MDF1_SDI2, PWR_WKUP6, SAI1_SD_B, TIM1_ETRPE7PA3 — шарик H10: ADC1_IN8, LPUART1_RX, OCTOSPIM_P1_CLK, OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1, SAI1_MCLK_A, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA5 — шарик H12: ADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR, PSSI_D14, PWR_CSLEEP, PWR_WKUP6, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USART3_RXPA5PA4 — шарик H14: ADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC, LPTIM2_CH1, OCTOSPIM_P1_NCS, PSSI_DE, PWR_WKUP2, SAI1_FS_B, SPI1_NSS, SPI3_NSS, USART2_CKPA4VREF+ — шарик H16: VREFBUF_OUTVREF+VSSA — шарик H18VSSAVDD — шарик J1VDDVSS — шарик J3VSSVSSSMPS — шарик J5VSSSMPSPE10 — шарик J7: ADF1_SDI0, FMC_D7, FMC_DA7, MDF1_SDI4, OCTOSPIM_P1_CLK, SAI1_MCLK_B, TIM1_CH2N, TSC_G5_IO1PE10PE8 — шарик J9: FMC_D5, FMC_DA5, MDF1_CKI2, PWR_WKUP7, SAI1_SCK_B, TIM1_CH1NPE8PB1 — шарик J11: ADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1, LPTIM3_CH2, LPUART1_DE, LPUART1_RTS, MDF1_SDI0, OCTOSPIM_P1_IO0, PWR_WKUP4, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_DE, USART3_RTSPB1PA1 — шарик J13: ADC1_IN6, I2C1_SMBA, LPTIM1_CH2, OCTOSPIM_P1_DQS, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA2 — шарик J15: ADC1_IN7, COMP1_INP, LPUART1_TX, OCTOSPIM_P1_NCS, PWR_WKUP4, RCC_LSCO, SPI1_RDY, TIM15_CH1, TIM2_CH3, TIM5_CH3, UCPD1_FRSTX1, USART2_TXPA2VDDA — шарик J17VDDAVDD11 — шарик K2VDD11VDDSMPS — шарик K4VDDSMPSVLXSMPS — шарик K6VLXSMPSPE9 — шарик K8: ADF1_CCK0, DAC1_EXTI9, FMC_D6, FMC_DA6, MDF1_CCK0, OCTOSPIM_P1_NCLK, SAI1_FS_B, TIM1_CH1PE9PB2 — шарик K10: ADC1_IN17, COMP1_INP, I2C3_SMBA, LPTIM1_CH1, MDF1_CKI0, OCTOSPIM_P1_DQS, PWR_WKUP1, RTC_OUT2, SPI1_RDY, TIM8_CH4N, UCPD1_FRSTX1PB2PB0 — шарик K12: ADC1_IN15, ADC4_IN18, AUDIOCLK, COMP1_OUT, LPTIM3_CH1, OCTOSPIM_P1_IO1, OPAMP2_VOUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USART3_CKPB0PA7 — шарик K14: ADC1_IN12, ADC4_IN20, I2C3_SCL, LPTIM2_CH2, OCTOSPIM_P1_IO2, OPAMP2_VINM, PWR_SRDSTOP, PWR_WKUP8, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART3_TXPA7VDD — шарик K16VDDVSS — шарик K18VSSWLCSP90, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

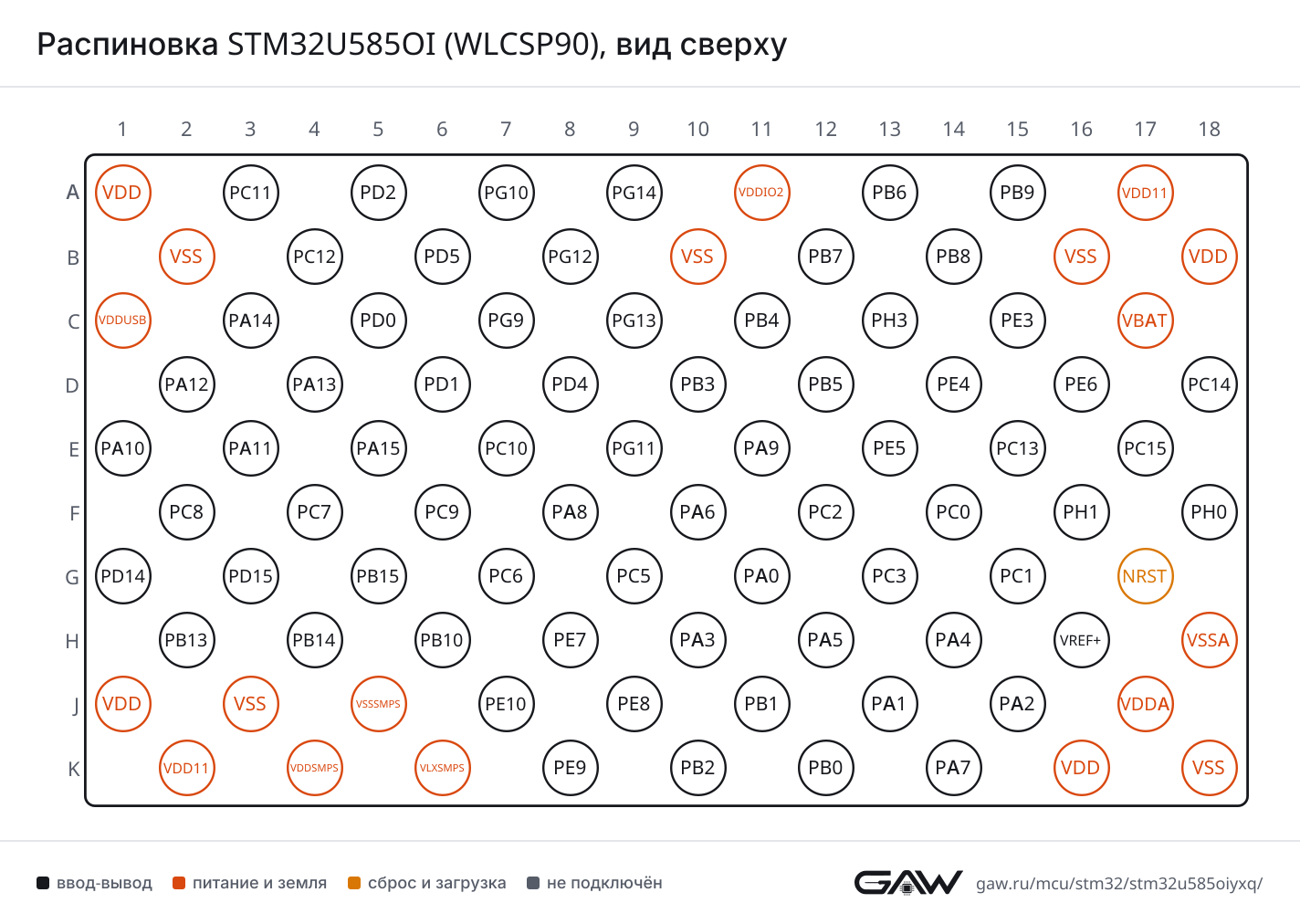

Распиновка STM32U585OI (WLCSP90), вид сверхуРаспиновка WLCSP90 картинкой
PNG, 1424 × 1012 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPG13 (C9, AF7), PB5 (D12, AF7), PA8 (F8, AF7)
CTSPB4 (NJTRST) (C11, AF7), PA11 (E3, AF7), PG11 (E9, AF7)
DEPG12 (B8, AF7), PA12 (D2, AF7), PB3 (JTDO/TRACESWO) (D10, AF7)
RTSPG12 (B8, AF7), PA12 (D2, AF7), PB3 (JTDO/TRACESWO) (D10, AF7)
RXPG10 (A7, AF7), PB7 (B12, AF7), PA10 (E1, AF7)
TXPB6 (A13, AF7), PG9 (C7, AF7), PA9 (E11, AF7)
USART2CKPA4 (H14, AF7)
CTSPA0 (G11, AF7)
DEPD4 (D8, AF7), PA1 (J13, AF7)
RTSPD4 (D8, AF7), PA1 (J13, AF7)
RXPA15 (JTDI) (E5, AF3), PA3 (H10, AF7)
TXPD5 (B6, AF7), PA2 (J15, AF7)
USART3CKPC12 (B4, AF7), PB0 (K12, AF7)
CTSPA6 (F10, AF7), PB13 (H2, AF7)
DEPD2 (A5, AF7), PA15 (JTDI) (E5, AF7), PB14 (H4, AF7), PB1 (J11, AF7)
RTSPD2 (A5, AF7), PA15 (JTDI) (E5, AF7), PB14 (H4, AF7), PB1 (J11, AF7)
RXPC11 (A3, AF7), PC5 (G9, AF7), PA5 (H12, AF7)
TXPC10 (E7, AF7), PB10 (H6, AF7), PA7 (K14, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB7 (B12, AF8)
DEPA15 (JTDI) (E5, AF8)
RTSPA15 (JTDI) (E5, AF8)
RXPC11 (A3, AF8), PA1 (J13, AF8)
TXPC10 (E7, AF8), PA0 (G11, AF8)
UART5CTSPB5 (D12, AF8)
DEPB4 (NJTRST) (C11, AF8)
RTSPB4 (NJTRST) (C11, AF8)
RXPD2 (A5, AF8)
TXPC12 (B4, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (F10, AF8), PB13 (H2, AF8)
DEPB1 (J11, AF8)
RTSPB1 (J11, AF8)
RXPC0 (F14, AF8), PB10 (H6, AF8), PA3 (H10, AF8)
TXPC1 (G15, AF8), PA2 (J15, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (NJTRST) (C11, AF5), PA11 (E3, AF5), PA6 (F10, AF5)
MOSIPA12 (D2, AF5), PB5 (D12, AF5), PA7 (K14, AF5)
NSSPA15 (JTDI) (E5, AF5), PA4 (H14, AF5), PB0 (K12, AF5)
RDYPA8 (F8, AF5), PA2 (J15, AF5), PB2 (K10, AF5)
SCKPB3 (JTDO/TRACESWO) (D10, AF5), PA5 (H12, AF5), PA1 (J13, AF5)
SPI2MISOPC2 (F12, AF5), PB14 (H4, AF5)
MOSIPD4 (D8, AF5), PB15 (G5, AF5), PC3 (G13, AF5), PC1 (G15, AF3)
NSSPB9 (A15, AF5), PD0 (C5, AF5)
RDYPD5 (B6, AF5), PC0 (F14, AF5)
SCKPD1 (D6, AF5), PA9 (E11, AF3), PB13 (H2, AF5), PB10 (H6, AF5)
SPI3MISOPC11 (A3, AF6), PG10 (A7, AF6), PB4 (NJTRST) (C11, AF6)
MOSIPC12 (B4, AF6), PB5 (D12, AF6), PG11 (E9, AF6)
NSSPG12 (B8, AF6), PA15 (JTDI) (E5, AF6), PA4 (H14, AF6)
RDYPB8 (B14, AF6), PG13 (C9, AF6), PA0 (G11, AF6)
SCKPG9 (C7, AF6), PB3 (JTDO/TRACESWO) (D10, AF6), PC10 (E7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPG14 (A9, AF4), PB6 (A13, AF4), PB8 (B14, AF4)
SDAPB9 (A15, AF4), PB7 (B12, AF4), PG13 (C9, AF4), PB3 (JTDO/TRACESWO) (D10, AF4)
SMBAPA14 (JTCK/SWCLK) (C3, AF4), PB5 (D12, AF4), PA1 (J13, AF4)
I2C2SCLPB13 (H2, AF4), PB10 (H6, AF4)
SDAPB14 (H4, AF4)
I2C3SCLPC0 (F14, AF4), PA7 (K14, AF4)
SDAPB4 (NJTRST) (C11, AF4), PC1 (G15, AF4)
SMBAPB2 (K10, AF4)
I2C4SCLPB6 (A13, AF5), PB10 (H6, AF3)
SDAPB7 (B12, AF5)
SMBAPA14 (JTCK/SWCLK) (C3, AF5)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (B14, AF9), PD0 (C5, AF9), PA11 (E3, AF9)
TXPB9 (A15, AF9), PA12 (D2, AF9), PD1 (D6, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (E3, AF10)
DPPA12 (D2, AF10)
IDPA10 (E1, AF10)
NOEPA13 (JTMS/SWDIO) (D4, AF10), PC9 (F6, AF10)
SOFPA14 (JTCK/SWCLK) (C3, AF10), PA8 (F8, AF10)
VBUSPA9 (E11)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA15 (JTDI) (E5)
CC2PB15 (G5)
DBCC1PB5 (D12)
DBCC2PB14 (H4)
FRSTX1PA2 (J15, AF11), PB2 (K10, AF11)
FRSTX2PC11 (A3, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (A15, AF8)
CKPC12 (B4, AF12)
CKINPB8 (B14, AF8)
CMDPD2 (A5, AF12)
D0PC8 (F2, AF12)
D0DIRPC6 (G7, AF8)
D1PC9 (F6, AF12)
D2PC10 (E7, AF12)
D3PC11 (A3, AF12)
D4PB8 (B14, AF12)
D5PB9 (A15, AF12), PC0 (F14, AF12)
D6PC6 (G7, AF12)
D7PC7 (F4, AF12)
D123DIRPC7 (F4, AF8)
SDMMC2CKPC1 (G15, AF12)
CMDPA0 (G11, AF12)
D0PB14 (H4, AF12)
D1PB15 (G5, AF12)
D2PB3 (JTDO/TRACESWO) (D10, AF12)
D3PB4 (NJTRST) (C11, AF12)
D4PB8 (B14, AF11)
D5PB9 (A15, AF11)
D6PC6 (G7, AF11)
D7PC7 (F4, AF11)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PB8 (B14, AF3), PA3 (H10, AF3)
CK2PE5 (E13, AF3), PA8 (F8, AF3)
D1PE6 (D16, AF3), PA10 (E1, AF3), PC3 (G13, AF3)
D2PB9 (A15, AF3), PE4 (D14, AF3)
D3PC5 (G9, AF3)
FS_APB9 (A15, AF13), PE4 (D14, AF13), PA9 (E11, AF13)
FS_BPB6 (A13, AF13), PA14 (JTCK/SWCLK) (C3, AF13), PA4 (H14, AF13), PE9 (K8, AF13)
MCLK_APB8 (B14, AF13), PA3 (H10, AF13)
MCLK_BPB4 (NJTRST) (C11, AF13), PE10 (J7, AF13)
SCK_APE5 (E13, AF13), PA8 (F8, AF13), PB10 (H6, AF13)
SCK_BPB3 (JTDO/TRACESWO) (D10, AF13), PE8 (J9, AF13)
SD_APE6 (D16, AF13), PA10 (E1, AF13), PC3 (G13, AF13), PC1 (G15, AF13)
SD_BPE3 (C15, AF13), PA13 (JTMS/SWDIO) (D4, AF13), PB5 (D12, AF13), PE7 (H8, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A3), PA11 (E3), PG11 (E9)
EXTI15PA15 (JTDI) (E5), PC15-OSC32_OUT (E17), PD15 (G3), PB15 (G5)
IN1PC0 (F14)
IN2PC1 (G15)
IN3PC2 (F12)
IN4PC3 (G13)
IN5PA0 (G11)
IN6PA1 (J13)
IN7PA2 (J15)
IN8PA3 (H10)
IN9PA4 (H14)
IN10PA5 (H12)
IN11PA6 (F10)
IN12PA7 (K14)
IN14PC5 (G9)
IN15PB0 (K12)
IN16PB1 (J11)
IN17PB2 (K10)
ADC4EXTI15PA15 (JTDI) (E5), PC15-OSC32_OUT (E17), PD15 (G3), PB15 (G5)
IN1PC0 (F14)
IN2PC1 (G15)
IN3PC2 (F12)
IN4PC3 (G13)
IN9PA4 (H14)
IN10PA5 (H12)
IN11PA6 (F10)
IN18PB0 (K12)
IN19PB1 (J11)
IN20PA7 (K14)
IN23PC5 (G9)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A15), PG9 (C7), PA9 (E11), PC9 (F6), PE9 (K8)
OUT1PA4 (H14)
OUT2PA5 (H12)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (J11)
INPPC5 (G9), PA2 (J15), PB2 (K10)
OUTPB10 (H6, AF12), PB0 (K12, AF12)
COMP2INMPB7 (B12), PB3 (JTDO/TRACESWO) (D10)
INPPB6 (A13), PB4 (NJTRST) (C11)
OUTPB5 (D12, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (J13)
VINPPA0 (G11)
VOUTPA3 (H10)
OPAMP2VINMPA7 (K14)
VINPPA6 (F10)
VOUTPB0 (K12)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (H16)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (F10, AF1)
BKIN2PA11 (E3, AF2)
CH1PA8 (F8, AF1), PE9 (K8, AF1)
CH1NPB13 (H2, AF1), PE8 (J9, AF1), PA7 (K14, AF1)
CH2PA9 (E11, AF1)
CH2NPB14 (H4, AF1), PE10 (J7, AF1), PB0 (K12, AF1)
CH3PA10 (E1, AF1)
CH3NPB15 (G5, AF1), PB1 (J11, AF1)
CH4PA11 (E3, AF1)
CH4NPC5 (G9, AF1)
ETRPA12 (D2, AF1), PE7 (H8, AF1)
TIM2CH1PA15 (JTDI) (E5, AF1), PA0 (G11, AF1), PA5 (H12, AF1)
CH2PB3 (JTDO/TRACESWO) (D10, AF1), PA1 (J13, AF1)
CH3PB10 (H6, AF1), PA2 (J15, AF1)
CH4PA3 (H10, AF1)
ETRPA15 (JTDI) (E5, AF2), PA0 (G11, AF14), PA5 (H12, AF2)
TIM3CH1PB4 (NJTRST) (C11, AF2), PE3 (C15, AF2), PA6 (F10, AF2), PC6 (G7, AF2)
CH2PB5 (D12, AF2), PE4 (D14, AF2), PC7 (F4, AF2), PA7 (K14, AF2)
CH3PE5 (E13, AF2), PC8 (F2, AF2), PB0 (K12, AF2)
CH4PE6 (D16, AF2), PC9 (F6, AF2), PB1 (J11, AF2)
ETRPD2 (A5, AF2)
TIM4CH1PB6 (A13, AF2)
CH2PB7 (B12, AF2)
CH3PB8 (B14, AF2), PD14 (G1, AF2)
CH4PB9 (A15, AF2), PD15 (G3, AF2)
TIM5CH1PA0 (G11, AF2)
CH2PA1 (J13, AF2)
CH3PA2 (J15, AF2)
CH4PA3 (H10, AF2)
TIM8BKINPB7 (B12, AF3), PA6 (F10, AF3)
BKIN2PB6 (A13, AF3), PC9 (F6, AF1)
CH1PC6 (G7, AF3)
CH1NPA5 (H12, AF3), PA7 (K14, AF3)
CH2PC7 (F4, AF3)
CH2NPB14 (H4, AF3), PB0 (K12, AF3)
CH3PC8 (F2, AF3)
CH3NPB15 (G5, AF3), PB1 (J11, AF3)
CH4PC9 (F6, AF3)
CH4NPD0 (C5, AF3), PB2 (K10, AF3)
ETRPA0 (G11, AF3)
TIM15BKINPA9 (E11, AF14)
CH1PG10 (A7, AF14), PB14 (H4, AF14), PA2 (J15, AF14)
CH1NPG9 (C7, AF14), PB13 (H2, AF14), PA1 (J13, AF14)
CH2PG11 (E9, AF14), PB15 (G5, AF14), PA3 (H10, AF14)
TIM16BKINPB5 (D12, AF14)
CH1PB8 (B14, AF14), PA6 (F10, AF14)
CH1NPB6 (A13, AF14)
TIM17BKINPB4 (NJTRST) (C11, AF14), PA10 (E1, AF14)
CH1PB9 (A15, AF14), PA7 (K14, AF14)
CH1NPB7 (B12, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (JTCK/SWCLK) (C3, AF1), PB3 (JTDO/TRACESWO) (D10, AF2), PC1 (G15, AF1), PB2 (K10, AF1)
CH2PG14 (A9, AF1), PB4 (NJTRST) (C11, AF1), PA1 (J13, AF0)
ETRPB6 (A13, AF1), PG12 (B8, AF1), PC3 (G13, AF1)
IN1PG10 (A7, AF1), PB5 (D12, AF1), PC0 (F14, AF1)
IN2PB7 (B12, AF1), PG11 (E9, AF1), PC2 (F12, AF1)
LPTIM2CH1PA8 (F8, AF14), PA4 (H14, AF14)
CH2PC7 (F4, AF14), PA7 (K14, AF13)
ETRPC3 (G13, AF14), PA5 (H12, AF14)
IN1PC0 (F14, AF14), PB1 (J11, AF14)
IN2PA10 (E1, AF2), PB15 (G5, AF2)
LPTIM3CH1PC8 (F2, AF14), PD14 (G1, AF14), PC3 (G13, AF2), PB10 (H6, AF2), PB0 (K12, AF4)
CH2PC9 (F6, AF14), PD15 (G3, AF14), PB1 (J11, AF4)
ETRPC10 (E7, AF2), PB14 (H4, AF2)
IN1PC11 (A3, AF2), PB13 (H2, AF2)
LPTIM4ETRPD2 (A5, AF13)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (E15)
OUT2PB2 (K10)
REFINPB15 (G5, AF0)
TSPC13 (E15)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA19PE3 (C15, AF12)
A20PE4 (D14, AF12)
A21PE5 (E13, AF12)
A22PE6 (D16, AF12)
A24PG13 (C9, AF12)
A25PG14 (A9, AF12)
D0PD14 (G1, AF12)
D1PD15 (G3, AF12)
D2PD0 (C5, AF12)
D3PD1 (D6, AF12)
D4PE7 (H8, AF12)
D5PE8 (J9, AF12)
D6PE9 (K8, AF12)
D7PE10 (J7, AF12)
DA0PD14 (G1, AF12)
DA1PD15 (G3, AF12)
DA2PD0 (C5, AF12)
DA3PD1 (D6, AF12)
DA4PE7 (H8, AF12)
DA5PE8 (J9, AF12)
DA6PE9 (K8, AF12)
DA7PE10 (J7, AF12)
NBL1PB15 (G5, AF11)
NCEPG9 (C7, AF12)
NE2PG9 (C7, AF12)
NE3PG10 (A7, AF12)
NE4PG12 (B8, AF12)
NLPB7 (B12, AF12)
NOEPD4 (D8, AF12)
NWEPD5 (B6, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E11, AF5), PC6 (G7, AF10)
D1PA10 (E1, AF5), PC7 (F4, AF10)
D2PC11 (A3, AF4), PC8 (F2, AF10)
D3PC9 (F6, AF4)
D4PC11 (A3, AF10), PE4 (D14, AF10)
D5PB6 (A13, AF10)
D6PB8 (B14, AF10), PE5 (E13, AF10)
D7PB9 (A15, AF10), PE6 (D16, AF10)
D8PC10 (E7, AF10)
D9PC12 (B4, AF10)
D10PB5 (D12, AF10)
D11PD2 (A5, AF10)
D12PB4 (NJTRST) (C11, AF10)
HSYNCPA4 (H14, AF10)
PIXCLKPA6 (F10, AF4)
VSYNCPB7 (B12, AF10)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (E11, AF5), PC6 (G7, AF10)
D1PA10 (E1, AF5), PC7 (F4, AF10)
D2PC11 (A3, AF4), PC8 (F2, AF10)
D3PC9 (F6, AF4)
D4PC11 (A3, AF10), PE4 (D14, AF10)
D5PB6 (A13, AF10)
D6PB8 (B14, AF10), PE5 (E13, AF10)
D7PB9 (A15, AF10), PE6 (D16, AF10)
D8PC10 (E7, AF10)
D9PC12 (B4, AF10)
D10PB5 (D12, AF10)
D11PD2 (A5, AF10)
D12PB4 (NJTRST) (C11, AF10)
D14PA5 (H12, AF4)
D15PC5 (G9, AF4)
DEPA4 (H14, AF10)
PDCKPA6 (F10, AF4)
RDYPB7 (B12, AF10)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO2PB13 (H2, AF9)
G1_IO3PB14 (H4, AF9)
G2_IO1PB4 (NJTRST) (C11, AF9)
G2_IO2PB5 (D12, AF9)
G2_IO3PB6 (A13, AF9)
G2_IO4PB7 (B12, AF9)
G3_IO2PC10 (E7, AF9)
G3_IO3PC11 (A3, AF9)
G3_IO4PC12 (B4, AF9)
G4_IO1PC6 (G7, AF9)
G4_IO2PC7 (F4, AF9)
G4_IO3PC8 (F2, AF9)
G4_IO4PC9 (F6, AF9)
G5_IO1PE10 (J7, AF9)
G7_IO2PE3 (C15, AF9)
G7_IO3PE4 (D14, AF9)
G7_IO4PE5 (E13, AF9)
SYNCPD2 (A5, AF9), PB10 (H6, AF9)

MDF — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
MDF1CCK0PB8 (B14, AF5), PE9 (K8, AF6)
CCK1PC2 (F12, AF6)
CKI0PD4 (D8, AF6), PB2 (K10, AF6)
CKI1PB13 (H2, AF6)
CKI2PB15 (G5, AF6), PE8 (J9, AF6)
CKI3PE5 (E13, AF6), PC6 (G7, AF6)
CKI4PC1 (G15, AF6)
CKI5PB7 (B12, AF6)
SDI0PB1 (J11, AF6)
SDI2PB14 (H4, AF6), PE7 (H8, AF6)
SDI3PE4 (D14, AF6), PC7 (F4, AF6)
SDI4PC0 (F14, AF6), PE10 (J7, AF6)
SDI5PB6 (A13, AF6)

ADF — цифровой аудиофильтр

БлокСигналВыводы
ADF1CCK0PB3 (JTDO/TRACESWO) (D10, AF3), PE9 (K8, AF3)
CCK1PC10 (E7, AF3)
SDI0PC11 (A3, AF3), PB4 (NJTRST) (C11, AF3), PE10 (J7, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (C3, AF0)
JTDIPA15 (JTDI) (E5, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (D10, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (D4, AF0)
NJTRSTPB4 (NJTRST) (C11, AF0)
TRACECLKPA8 (F8, AF12)
TRACED0PE3 (C15, AF0), PC9 (F6, AF0), PC1 (G15, AF0)
TRACED1PE4 (D14, AF0), PC10 (E7, AF0)
TRACED2PD2 (A5, AF0), PE5 (E13, AF0)
TRACED3PC12 (B4, AF0), PE6 (D16, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (J15)
MCOPA8 (F8, AF0)
OSC_INPH0-OSC_IN (F18)
OSC_OUTPH1-OSC_OUT (F16)
OSC32_INPC14-OSC32_IN (D18)
OSC32_OUTPC15-OSC32_OUT (E17)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC6 (G7, AF0), PA5 (H12, AF0)
PWR_WKUP1PE4 (D14), PA0 (G11), PB2 (K10)
PWR_WKUP2PE5 (E13), PC13 (E15), PA4 (H14)
PWR_WKUP3PB6 (A13), PE6 (D16), PA1 (J13)
PWR_WKUP4PB7 (B12), PB1 (J11), PA2 (J15)
PWR_WKUP5PB8 (B14), PC5 (G9), PA3 (H10)
PWR_WKUP6PB5 (D12), PE7 (H8), PA5 (H12)
PWR_WKUP7PA6 (F10), PB15 (G5), PE8 (J9)
PWR_WKUP8PB10 (H6), PA7 (K14)
TAMP_IN1PC13 (E15)
TAMP_IN2PA0 (G11)
TAMP_IN3PE6 (D16)
TAMP_IN4PC5 (G9)
TAMP_IN5PA1 (J13)
TAMP_IN6PE3 (C15)
TAMP_IN7PE4 (D14)
TAMP_IN8PE5 (E13)
TAMP_OUT1PA0 (G11)
TAMP_OUT2PC13 (E15)
TAMP_OUT3PE3 (C15)
TAMP_OUT4PA1 (J13)
TAMP_OUT5PC5 (G9)
TAMP_OUT6PE6 (D16)
TAMP_OUT7PE5 (E13)
TAMP_OUT8PE4 (D14)

Блоки без собственных выводов: OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 90 шариков корпуса WLCSP90 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A3PC11ввод-выводADC1_EXTI11, ADF1_SDI0 (AF3), DCMI_D2 (AF4), DCMI_D4 (AF10), LPTIM3_IN1 (AF2), OCTOSPIM_P1_NCS (AF5), PSSI_D2 (AF4), PSSI_D4 (AF10), SDMMC1_D3 (AF12), SPI3_MISO (AF6), TSC_G3_IO3 (AF9), UART4_RX (AF8), UCPD1_FRSTX2 (AF11), USART3_RX (AF7)
A5PD2ввод-выводDCMI_D11 (AF10), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF13), PSSI_D11 (AF10), SDMMC1_CMD (AF12), TIM3_ETR (AF2), TSC_SYNC (AF9), UART5_RX (AF8), USART3_DE (AF7), USART3_RTS (AF7)
A7PG10ввод-выводFMC_NE3 (AF12), LPTIM1_IN1 (AF1), OCTOSPIM_P2_IO7 (AF5), SPI3_MISO (AF6), TIM15_CH1 (AF14), USART1_RX (AF7)
A9PG14ввод-выводFMC_A25 (AF12), I2C1_SCL (AF4), LPTIM1_CH2 (AF1)
A11VDDIO2питание—
A13PB6ввод-выводCOMP2_INP, DCMI_D5 (AF10), I2C1_SCL (AF4), I2C4_SCL (AF5), LPTIM1_ETR (AF1), MDF1_SDI5 (AF6), PSSI_D5 (AF10), PWR_WKUP3, SAI1_FS_B (AF13), TIM16_CH1N (AF14), TIM4_CH1 (AF2), TIM8_BKIN2 (AF3), TSC_G2_IO3 (AF9), USART1_TX (AF7)
A15PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF10), FDCAN1_TX (AF9), I2C1_SDA (AF4), IR_OUT (AF1), PSSI_D7 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SDMMC1_CDIR (AF8), SDMMC1_D5 (AF12), SDMMC2_D5 (AF11), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM4_CH4 (AF2)
A17VDD11питание—
B2VSSпитание—
B4PC12ввод-выводDCMI_D9 (AF10), DEBUG_TRACED3 (AF0), PSSI_D9 (AF10), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TSC_G3_IO4 (AF9), UART5_TX (AF8), USART3_CK (AF7)
B6PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), SPI2_RDY (AF5), USART2_TX (AF7)
B8PG12ввод-выводFMC_NE4 (AF12), LPTIM1_ETR (AF1), OCTOSPIM_P2_NCS (AF5), SPI3_NSS (AF6), USART1_DE (AF7), USART1_RTS (AF7)
B10VSSпитание—
B12PB7ввод-выводCOMP2_INM, DCMI_VSYNC (AF10), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF5), LPTIM1_IN2 (AF1), MDF1_CKI5 (AF6), PSSI_RDY (AF10), PWR_PVD_IN, PWR_WKUP4, TIM17_CH1N (AF14), TIM4_CH2 (AF2), TIM8_BKIN (AF3), TSC_G2_IO4 (AF9), UART4_CTS (AF8), USART1_RX (AF7)
B14PB8ввод-выводDCMI_D6 (AF10), FDCAN1_RX (AF9), I2C1_SCL (AF4), MDF1_CCK0 (AF5), PSSI_D6 (AF10), PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SDMMC1_CKIN (AF8), SDMMC1_D4 (AF12), SDMMC2_D4 (AF11), SPI3_RDY (AF6), TIM16_CH1 (AF14), TIM4_CH3 (AF2)
B16VSSпитание—
B18VDDпитание—
C1VDDUSBпитание—
C3PA14 (JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), I2C1_SMBA (AF4), I2C4_SMBA (AF5), LPTIM1_CH1 (AF1), SAI1_FS_B (AF13), USB_OTG_FS_SOF (AF10)
C5PD0ввод-выводFDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SPI2_NSS (AF5), TIM8_CH4N (AF3)
C7PG9ввод-выводDAC1_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), OCTOSPIM_P2_IO6 (AF5), SPI3_SCK (AF6), TIM15_CH1N (AF14), USART1_TX (AF7)
C9PG13ввод-выводFMC_A24 (AF12), I2C1_SDA (AF4), SPI3_RDY (AF6), USART1_CK (AF7)
C11PB4 (NJTRST)ввод-выводADF1_SDI0 (AF3), COMP2_INP, DCMI_D12 (AF10), DEBUG_NJTRST (AF0), I2C3_SDA (AF4), LPTIM1_CH2 (AF1), PSSI_D12 (AF10), SAI1_MCLK_B (AF13), SDMMC2_D3 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), TIM17_BKIN (AF14), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), UART5_DE (AF8), UART5_RTS (AF8), USART1_CTS (AF7)
C13PH3-BOOT0ввод-вывод—
C15PE3ввод-выводDEBUG_TRACED0 (AF0), FMC_A19 (AF12), OCTOSPIM_P1_DQS (AF3), SAI1_SD_B (AF13), TAMP_IN6, TAMP_OUT3, TIM3_CH1 (AF2), TSC_G7_IO2 (AF9)
C17VBATпитание—
D2PA12ввод-выводFDCAN1_TX (AF9), OCTOSPIM_P2_NCS (AF6), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
D4PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), SAI1_SD_B (AF13), USB_OTG_FS_NOE (AF10)
D6PD1ввод-выводFDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SPI2_SCK (AF5)
D8PD4ввод-выводFMC_NOE (AF12), MDF1_CKI0 (AF6), OCTOSPIM_P1_IO4 (AF10), SPI2_MOSI (AF5), USART2_DE (AF7), USART2_RTS (AF7)
D10PB3 (JTDO/TRACESWO)ввод-выводADF1_CCK0 (AF3), COMP2_INM, CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_CH1 (AF2), SAI1_SCK_B (AF13), SDMMC2_D2 (AF12), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
D12PB5ввод-выводCOMP2_OUT (AF12), DCMI_D10 (AF10), I2C1_SMBA (AF4), LPTIM1_IN1 (AF1), OCTOSPIM_P1_NCLK (AF3), PSSI_D10 (AF10), PWR_WKUP6, SAI1_SD_B (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), UART5_CTS (AF8), UCPD1_DBCC1, USART1_CK (AF7)
D14PE4ввод-выводDCMI_D4 (AF10), DEBUG_TRACED1 (AF0), FMC_A20 (AF12), MDF1_SDI3 (AF6), PSSI_D4 (AF10), PWR_WKUP1, SAI1_D2 (AF3), SAI1_FS_A (AF13), TAMP_IN7, TAMP_OUT8, TIM3_CH2 (AF2), TSC_G7_IO3 (AF9)
D16PE6ввод-выводDCMI_D7 (AF10), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PSSI_D7 (AF10), PWR_WKUP3, SAI1_D1 (AF3), SAI1_SD_A (AF13), TAMP_IN3, TAMP_OUT6, TIM3_CH4 (AF2)
D18PC14-OSC32_INввод-выводRCC_OSC32_IN
E1PA10ввод-выводCRS_SYNC (AF0), DCMI_D1 (AF5), LPTIM2_IN2 (AF2), PSSI_D1 (AF5), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E3PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF9), SPI1_MISO (AF5), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
E5PA15 (JTDI)ввод-выводADC1_EXTI15, ADC4_EXTI15, DEBUG_JTDI (AF0), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC1, USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7)
E7PC10ввод-выводADF1_CCK1 (AF3), DCMI_D8 (AF10), DEBUG_TRACED1 (AF0), LPTIM3_ETR (AF2), PSSI_D8 (AF10), SDMMC1_D2 (AF12), SPI3_SCK (AF6), TSC_G3_IO2 (AF9), UART4_TX (AF8), USART3_TX (AF7)
E9PG11ввод-выводADC1_EXTI11, LPTIM1_IN2 (AF1), OCTOSPIM_P1_IO5 (AF3), SPI3_MOSI (AF6), TIM15_CH2 (AF14), USART1_CTS (AF7)
E11PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF5), PSSI_D0 (AF5), SAI1_FS_A (AF13), SPI2_SCK (AF3), TIM15_BKIN (AF14), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E13PE5ввод-выводDCMI_D6 (AF10), DEBUG_TRACED2 (AF0), FMC_A21 (AF12), MDF1_CKI3 (AF6), PSSI_D6 (AF10), PWR_WKUP2, SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TAMP_IN8, TAMP_OUT7, TIM3_CH3 (AF2), TSC_G7_IO4 (AF9)
E15PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2
E17PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC4_EXTI15, RCC_OSC32_OUT
F2PC8ввод-выводDCMI_D2 (AF10), LPTIM3_CH1 (AF14), PSSI_D2 (AF10), PWR_SRDSTOP (AF0), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), TSC_G4_IO3 (AF9)
F4PC7ввод-выводDCMI_D1 (AF10), LPTIM2_CH2 (AF14), MDF1_SDI3 (AF6), PSSI_D1 (AF10), PWR_CDSTOP (AF0), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), TSC_G4_IO2 (AF9)
F6PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF4), DEBUG_TRACED0 (AF0), LPTIM3_CH2 (AF14), PSSI_D3 (AF4), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_BKIN2 (AF1), TIM8_CH4 (AF3), TSC_G4_IO4 (AF9), USB_OTG_FS_NOE (AF10)
F8PA8ввод-выводDEBUG_TRACECLK (AF12), LPTIM2_CH1 (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), SPI1_RDY (AF5), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
F10PA6ввод-выводADC1_IN11, ADC4_IN11, DCMI_PIXCLK (AF4), LPUART1_CTS (AF8), OCTOSPIM_P1_IO3 (AF10), OPAMP2_VINP, PSSI_PDCK (AF4), PWR_CDSTOP (AF0), PWR_WKUP7, SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART3_CTS (AF7)
F12PC2ввод-выводADC1_IN3, ADC4_IN3, LPTIM1_IN2 (AF1), MDF1_CCK1 (AF6), OCTOSPIM_P1_IO5 (AF10), SPI2_MISO (AF5)
F14PC0ввод-выводADC1_IN1, ADC4_IN1, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), MDF1_SDI4 (AF6), OCTOSPIM_P1_IO7 (AF3), SDMMC1_D5 (AF12), SPI2_RDY (AF5)
F16PH1-OSC_OUTввод-выводRCC_OSC_OUT
F18PH0-OSC_INввод-выводRCC_OSC_IN
G1PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), LPTIM3_CH1 (AF14), TIM4_CH3 (AF2)
G3PD15ввод-выводADC1_EXTI15, ADC4_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), LPTIM3_CH2 (AF14), TIM4_CH4 (AF2)
G5PB15ввод-выводADC1_EXTI15, ADC4_EXTI15, FMC_NBL1 (AF11), LPTIM2_IN2 (AF2), MDF1_CKI2 (AF6), PWR_WKUP7, RTC_REFIN (AF0), SDMMC2_D1 (AF12), SPI2_MOSI (AF5), TIM15_CH2 (AF14), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UCPD1_CC2
G7PC6ввод-выводDCMI_D0 (AF10), MDF1_CKI3 (AF6), PSSI_D0 (AF10), PWR_CSLEEP (AF0), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF11), TIM3_CH1 (AF2), TIM8_CH1 (AF3), TSC_G4_IO1 (AF9)
G9PC5ввод-выводADC1_IN14, ADC4_IN23, COMP1_INP, PSSI_D15 (AF4), PWR_WKUP5, SAI1_D3 (AF3), TAMP_IN4, TAMP_OUT5, TIM1_CH4N (AF1), USART3_RX (AF7)
G11PA0ввод-выводADC1_IN5, AUDIOCLK (AF13), OCTOSPIM_P2_NCS (AF10), OPAMP1_VINP, PWR_WKUP1, SDMMC2_CMD (AF12), SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
G13PC3ввод-выводADC1_IN4, ADC4_IN4, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), LPTIM3_CH1 (AF2), OCTOSPIM_P1_IO6 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
G15PC1ввод-выводADC1_IN2, ADC4_IN2, DEBUG_TRACED0 (AF0), I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), MDF1_CKI4 (AF6), OCTOSPIM_P1_IO4 (AF10), SAI1_SD_A (AF13), SDMMC2_CK (AF12), SPI2_MOSI (AF3)
G17NRSTсброс—
H2PB13ввод-выводI2C2_SCL (AF4), LPTIM3_IN1 (AF2), LPUART1_CTS (AF8), MDF1_CKI1 (AF6), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
H4PB14ввод-выводI2C2_SDA (AF4), LPTIM3_ETR (AF2), MDF1_SDI2 (AF6), SDMMC2_D0 (AF12), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TIM8_CH2N (AF3), TSC_G1_IO3 (AF9), UCPD1_DBCC2, USART3_DE (AF7), USART3_RTS (AF7)
H6PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), I2C4_SCL (AF3), LPTIM3_CH1 (AF2), LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), PWR_WKUP8, SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9), USART3_TX (AF7)
H8PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), MDF1_SDI2 (AF6), PWR_WKUP6, SAI1_SD_B (AF13), TIM1_ETR (AF1)
H10PA3ввод-выводADC1_IN8, LPUART1_RX (AF8), OCTOSPIM_P1_CLK (AF10), OPAMP1_VOUT, PWR_WKUP5, SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM15_CH2 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
H12PA5ввод-выводADC1_IN10, ADC4_IN10, DAC1_OUT2, LPTIM2_ETR (AF14), PSSI_D14 (AF4), PWR_CSLEEP (AF0), PWR_WKUP6, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM8_CH1N (AF3), USART3_RX (AF7)
H14PA4ввод-выводADC1_IN9, ADC4_IN9, DAC1_OUT1, DCMI_HSYNC (AF10), LPTIM2_CH1 (AF14), OCTOSPIM_P1_NCS (AF3), PSSI_DE (AF10), PWR_WKUP2, SAI1_FS_B (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
H16VREF+служебныйVREFBUF_OUT
H18VSSAпитание—
J1VDDпитание—
J3VSSпитание—
J5VSSSMPSпитание—
J7PE10ввод-выводADF1_SDI0 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), MDF1_SDI4 (AF6), OCTOSPIM_P1_CLK (AF10), SAI1_MCLK_B (AF13), TIM1_CH2N (AF1), TSC_G5_IO1 (AF9)
J9PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), MDF1_CKI2 (AF6), PWR_WKUP7, SAI1_SCK_B (AF13), TIM1_CH1N (AF1)
J11PB1ввод-выводADC1_IN16, ADC4_IN19, COMP1_INM, LPTIM2_IN1 (AF14), LPTIM3_CH2 (AF4), LPUART1_DE (AF8), LPUART1_RTS (AF8), MDF1_SDI0 (AF6), OCTOSPIM_P1_IO0 (AF10), PWR_WKUP4, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_DE (AF7), USART3_RTS (AF7)
J13PA1ввод-выводADC1_IN6, I2C1_SMBA (AF4), LPTIM1_CH2 (AF0), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF14), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
J15PA2ввод-выводADC1_IN7, COMP1_INP, LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PWR_WKUP4, RCC_LSCO, SPI1_RDY (AF5), TIM15_CH1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), UCPD1_FRSTX1 (AF11), USART2_TX (AF7)
J17VDDAпитание—
K2VDD11питание—
K4VDDSMPSпитание—
K6VLXSMPSпитание—
K8PE9ввод-выводADF1_CCK0 (AF3), DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), MDF1_CCK0 (AF6), OCTOSPIM_P1_NCLK (AF10), SAI1_FS_B (AF13), TIM1_CH1 (AF1)
K10PB2ввод-выводADC1_IN17, COMP1_INP, I2C3_SMBA (AF4), LPTIM1_CH1 (AF1), MDF1_CKI0 (AF6), OCTOSPIM_P1_DQS (AF10), PWR_WKUP1, RTC_OUT2, SPI1_RDY (AF5), TIM8_CH4N (AF3), UCPD1_FRSTX1 (AF11)
K12PB0ввод-выводADC1_IN15, ADC4_IN18, AUDIOCLK (AF13), COMP1_OUT (AF12), LPTIM3_CH1 (AF4), OCTOSPIM_P1_IO1 (AF10), OPAMP2_VOUT, SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USART3_CK (AF7)
K14PA7ввод-выводADC1_IN12, ADC4_IN20, I2C3_SCL (AF4), LPTIM2_CH2 (AF13), OCTOSPIM_P1_IO2 (AF10), OPAMP2_VINM, PWR_SRDSTOP (AF0), PWR_WKUP8, SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART3_TX (AF7)
K16VDDпитание—
K18VSSпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC17резервное питание: часы реального времени и резервные регистры
VDDA1, B18, J1, K16питание цифровой части и линий ввода-вывода
VDD11A17, K2—
VDDAJ17питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2A11питание отдельной группы линий ввода-вывода
VDDSMPSK4—
VDDUSBC1питание приёмопередатчика USB
VLXSMPSK6—
VSSB2, B10, B16, J3, K18общий провод (земля)
VSSAH18общий провод аналоговой части
VSSSMPSJ5—
NRSTG17сброс, активный уровень — низкий
VREF+H16верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U585OIYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U585OISTM32U585OIYxQ2 МБ786 КБ

Линейка STM32U575/585, семейство STM32U5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP90, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U575OGSTM32U575/58590 из 90выводы совпадают полностьютолько у этого: AES, PKA; флеш-память до 2048 и 1024 КБ
STM32U575OISTM32U575/58590 из 90выводы совпадают полностьютолько у этого: AES, PKA

Частые вопросы

На каких выводах USART1 у STM32U585OI?

В корпусе WLCSP90 сигнал USART1_TX выведен на PB6 (шарик A13, AF7) или PG9 (шарик C7, AF7) или PA9 (шарик E11, AF7), USART1_RX — на PG10 (шарик A7, AF7) или PB7 (шарик B12, AF7) или PA10 (шарик E1, AF7).

Где у STM32U585OI выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик D4, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик C3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U585OI?

I2C1_SCL — PG14 (шарик A9, AF4) или PB6 (шарик A13, AF4) или PB8 (шарик B14, AF4), I2C1_SDA — PB9 (шарик A15, AF4) или PB7 (шарик B12, AF4) или PG13 (шарик C9, AF4) или PB3 (JTDO/TRACESWO) (шарик D10, AF4).

Сколько выводов ввода-вывода у STM32U585OI в корпусе WLCSP90?

69 из 90. Ещё 19 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32U585OI?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
