STM32WB55VC в корпусе WLCSP100: распиновка
STM32WB55VC — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 256 КБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP100 — 100 шариков, из них 72 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 64 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 128 КБ
- Корпус
- WLCSP100, 100 шариков
- Линий ввода-вывода
- 72
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

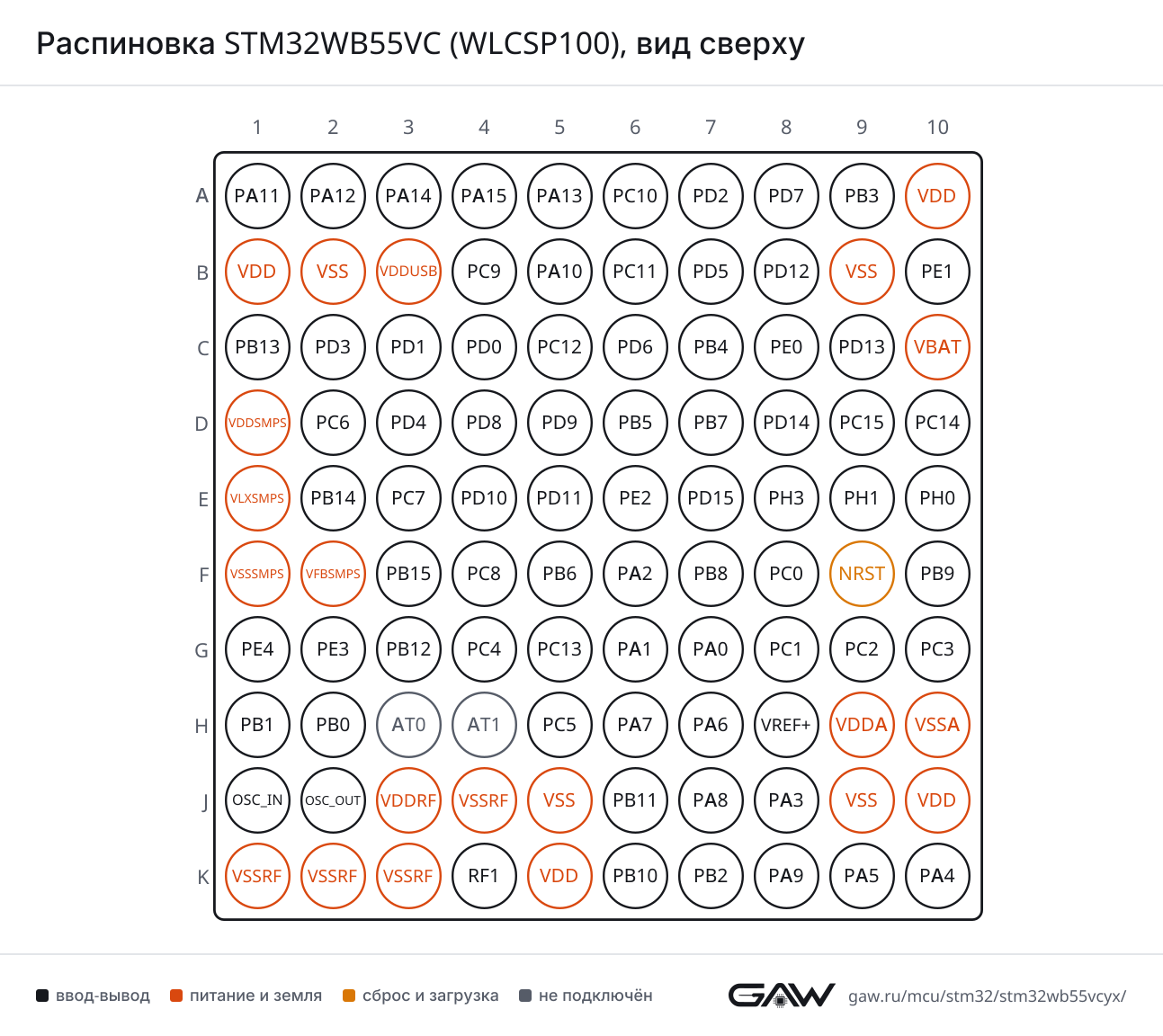

Схема корпуса WLCSP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PB5 (D6, AF7), PA8 (J7, AF7) |
| CTS | PA11 (A1, AF7), PB4 (C7, AF7) | |
| DE | PA12 (A2, AF7), PB3 (A9, AF7) | |
| NSS | PA11 (A1, AF7), PB4 (C7, AF7) | |
| RTS | PA12 (A2, AF7), PB3 (A9, AF7) | |
| RX | PA10 (B5, AF7), PB7 (D7, AF7) | |
| TX | PB6 (F5, AF7), PA9 (K8, AF7) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB13 (C1, AF8), PA6 (H7, AF8) |
| DE | PB12 (G3, AF8), PB1 (H1, AF8) | |
| RTS | PB12 (G3, AF8), PB1 (H1, AF8) | |
| RX | PA12 (A2, AF8), PC0 (F8, AF8), PA3 (J8, AF8), PB10 (K6, AF8) | |
| TX | PB5 (D6, AF8), PA2 (F6, AF8), PC1 (G8, AF8), PB11 (J6, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA11 (A1, AF5), PB4 (C7, AF5), PA6 (H7, AF5) |
| MOSI | PA12 (A2, AF5), PB5 (D6, AF5), PA7 (H6, AF5) | |
| NSS | PA15 (A4, AF5), PB2 (K7, AF5), PA4 (K10, AF5) | |
| SCK | PB3 (A9, AF5), PA1 (G6, AF5), PA5 (K9, AF5) | |
| SPI2 | MISO | PD3 (C2, AF5), PB14 (E2, AF5), PC2 (G9, AF5) |
| MOSI | PD4 (D3, AF5), PB15 (F3, AF5), PC1 (G8, AF3), PC3 (G10, AF5) | |
| NSS | PD0 (C4, AF5), PB9 (F10, AF5), PB12 (G3, AF5) | |
| SCK | PB13 (C1, AF5), PD3 (C2, AF3), PD1 (C3, AF5), PB10 (K6, AF5), PA9 (K8, AF5) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (F5, AF4), PB8 (F7, AF4), PA9 (K8, AF4) |
| SDA | PA10 (B5, AF4), PB7 (D7, AF4), PB9 (F10, AF4) | |
| SMBA | PA14 (A3, AF4), PB5 (D6, AF4), PA1 (G6, AF4) | |
| I2C3 | SCL | PB13 (C1, AF4), PC0 (F8, AF4), PA7 (H6, AF4), PB10 (K6, AF4) |
| SDA | PB4 (C7, AF4), PB14 (E2, AF4), PC1 (G8, AF4), PB11 (J6, AF4) | |
| SMBA | PB12 (G3, AF4), PB2 (K7, AF4) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (A1, AF10) |
| DP | PA12 (A2, AF10) | |
| NOE | PA13 (A5, AF10), PC9 (B4, AF10) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PD4 (D3, AF10), PB9 (F10, AF10) |
| BK1_IO1 | PD5 (B7, AF10), PB8 (F7, AF10) | |
| BK1_IO2 | PD6 (C6, AF10), PA7 (H6, AF10) | |
| BK1_IO3 | PD7 (A8, AF10), PA6 (H7, AF10) | |
| BK1_NCS | PD3 (C2, AF10), PA2 (F6, AF10), PB11 (J6, AF10) | |
| CLK | PA3 (J8, AF10), PB10 (K6, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (E6, AF3), PB8 (F7, AF3), PA3 (J8, AF3) |
| CK2 | PA8 (J7, AF3) | |
| D1 | PA10 (B5, AF3), PD6 (C6, AF3), PC3 (G10, AF3) | |
| D2 | PB9 (F10, AF3), PA9 (K8, AF3) | |
| D3 | PC5 (H5, AF3) | |
| EXTCLK | PA0 (G7, AF13), PB2 (K7, AF13) | |
| FS_A | PB9 (F10, AF13), PB12 (G3, AF13), PA9 (K8, AF13) | |
| FS_B | PA14 (A3, AF13), PB6 (F5, AF13), PA4 (K10, AF13) | |
| MCLK_A | PB14 (E2, AF13), PE2 (E6, AF13), PB8 (F7, AF13), PA3 (J8, AF13) | |
| MCLK_B | PD5 (B7, AF13), PB4 (C7, AF13) | |
| SCK_A | PB13 (C1, AF13), PA8 (J7, AF13), PB10 (K6, AF13) | |
| SCK_B | PB3 (A9, AF13), PC9 (B4, AF13) | |
| SD_A | PA10 (B5, AF13), PD6 (C6, AF13), PB15 (F3, AF13), PC3 (G10, AF13) | |
| SD_B | PA13 (A5, AF13), PB5 (D6, AF13), PA5 (K9, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (A1), PC11 (B6), PD11 (E5), PB11 (J6) |
| EXTI15 | PA15 (A4), PC15-OSC32_OUT (D9), PD15 (E7), PB15 (F3) | |
| IN1 | PC0 (F8) | |
| IN2 | PC1 (G8) | |
| IN3 | PC2 (G9) | |
| IN4 | PC3 (G10) | |
| IN5 | PA0 (G7) | |
| IN6 | PA1 (G6) | |
| IN7 | PA2 (F6) | |
| IN8 | PA3 (J8) | |
| IN9 | PA4 (K10) | |
| IN10 | PA5 (K9) | |
| IN11 | PA6 (H7) | |
| IN12 | PA7 (H6) | |
| IN13 | PC4 (G4) | |
| IN14 | PC5 (H5) | |
| IN15 | PA8 (J7) | |
| IN16 | PA9 (K8) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (G4), PA0 (G7), PA9 (K8), PA5 (K9), PA4 (K10) |
| INP | PA1 (G6), PC5 (H5), PB2 (K7) | |
| OUT | PA0 (G7, AF12), PB0 (H2, AF12), PB10 (K6, AF12) | |
| COMP2 | INM | PB3 (A9), PB7 (D7), PA2 (F6), PA5 (K9), PA4 (K10) |
| INP | PB4 (C7), PB6 (F5), PA3 (J8) | |
| OUT | PB5 (D6, AF12), PA2 (F6, AF12), PA7 (H6, AF12), PB11 (J6, AF12) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (H8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PC9 (B4, AF3), PB7 (D7, AF3), PB12 (G3, AF3), PA6 (H7, AF12) |
| BKIN2 | PA11 (A1, AF12), PD8 (D4, AF2) | |
| CH1 | PD14 (D8, AF1), PA8 (J7, AF1) | |
| CH1N | PB13 (C1, AF1), PA7 (H6, AF1) | |
| CH2 | PD15 (E7, AF1), PA9 (K8, AF1) | |
| CH2N | PB14 (E2, AF1), PB8 (F7, AF1) | |
| CH3 | PA10 (B5, AF1) | |
| CH3N | PB15 (F3, AF1), PB9 (F10, AF1) | |
| CH4 | PA11 (A1, AF1) | |
| ETR | PA12 (A2, AF1), PE0 (C8, AF1) | |
| TIM2 | CH1 | PA15 (A4, AF1), PA0 (G7, AF1), PA5 (K9, AF1) |
| CH2 | PB3 (A9, AF1), PA1 (G6, AF1) | |
| CH3 | PA2 (F6, AF1), PB10 (K6, AF1) | |
| CH4 | PB11 (J6, AF1), PA3 (J8, AF1) | |
| ETR | PA15 (A4, AF2), PA0 (G7, AF14), PA5 (K9, AF2) | |
| TIM16 | BKIN | PB5 (D6, AF14) |
| CH1 | PE0 (C8, AF14), PB8 (F7, AF14), PA6 (H7, AF14) | |
| CH1N | PB6 (F5, AF14) | |
| TIM17 | BKIN | PA10 (B5, AF14), PB4 (C7, AF14) |
| CH1 | PE1 (B10, AF14), PB9 (F10, AF14), PA7 (H6, AF14) | |
| CH1N | PB7 (D7, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PB6 (F5, AF1), PC3 (G10, AF1) |
| IN1 | PB5 (D6, AF1), PC0 (F8, AF1) | |
| IN2 | PB7 (D7, AF1), PC2 (G9, AF1) | |
| OUT | PA14 (A3, AF1), PC1 (G8, AF1), PB2 (K7, AF1) | |
| LPTIM2 | ETR | PD11 (E5, AF14), PC3 (G10, AF14), PA5 (K9, AF14) |
| IN1 | PD12 (B8, AF14), PC0 (F8, AF14), PB1 (H1, AF14) | |
| OUT | PD13 (C9, AF14), PA8 (J7, AF14), PA4 (K10, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (G5) |
| OUT2 | PB2 (K7) | |
| REFIN | PB15 (F3, AF0) | |
| TS | PC13 (G5) |
LCD — драйвер сегментного ЖК-индикатора
| Блок | Сигнал | Выводы |
|---|---|---|
| LCD | COM0 | PA8 (J7, AF11) |
| COM1 | PA9 (K8, AF11) | |
| COM2 | PA10 (B5, AF11) | |
| COM3 | PB9 (F10, AF11) | |
| COM4 | PC10 (A6, AF11) | |
| COM5 | PC11 (B6, AF11) | |
| COM6 | PC12 (C5, AF11) | |
| COM7 | PD2 (A7, AF11) | |
| SEG0 | PA1 (G6, AF11) | |
| SEG1 | PA2 (F6, AF11) | |
| SEG2 | PA3 (J8, AF11) | |
| SEG3 | PA6 (H7, AF11) | |
| SEG4 | PA7 (H6, AF11) | |
| SEG5 | PA14 (A3, AF11), PA4 (K10, AF11) | |
| SEG6 | PB6 (F5, AF11) | |
| SEG7 | PB3 (A9, AF11) | |
| SEG8 | PB4 (C7, AF11) | |
| SEG9 | PB5 (D6, AF11) | |
| SEG10 | PB10 (K6, AF11) | |
| SEG11 | PB11 (J6, AF11) | |
| SEG12 | PB12 (G3, AF11) | |
| SEG13 | PB13 (C1, AF11) | |
| SEG14 | PB14 (E2, AF11) | |
| SEG15 | PB15 (F3, AF11) | |
| SEG16 | PB8 (F7, AF11) | |
| SEG17 | PA15 (A4, AF11) | |
| SEG18 | PC0 (F8, AF11) | |
| SEG19 | PC1 (G8, AF11) | |
| SEG20 | PC2 (G9, AF11) | |
| SEG21 | PB7 (D7, AF11) | |
| SEG22 | PC4 (G4, AF11) | |
| SEG23 | PC5 (H5, AF11) | |
| SEG24 | PC6 (D2, AF11) | |
| SEG25 | PC7 (E3, AF11) | |
| SEG26 | PC8 (F4, AF11) | |
| SEG27 | PC9 (B4, AF11) | |
| SEG28 | PC10 (A6, AF11), PD8 (D4, AF11) | |
| SEG29 | PC11 (B6, AF11), PD9 (D5, AF11) | |
| SEG30 | PC12 (C5, AF11), PD10 (E4, AF11) | |
| SEG31 | PD2 (A7, AF11), PD11 (E5, AF11) | |
| SEG32 | PD12 (B8, AF11) | |
| SEG33 | PD13 (C9, AF11) | |
| SEG34 | PD14 (D8, AF11) | |
| SEG35 | PD15 (E7, AF11) | |
| SEG36 | PE0 (C8, AF11) | |
| SEG37 | PE1 (B10, AF11) | |
| SEG38 | PE2 (E6, AF11) | |
| SEG39 | PD7 (A8, AF11) | |
| SEG40 | PC10 (A6, AF11) | |
| SEG41 | PC11 (B6, AF11) | |
| SEG42 | PC12 (C5, AF11) | |
| SEG43 | PD2 (A7, AF11) | |
| VLCD | PC3 (G10, AF11), PB2 (K7, AF11) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PB12 (G3, AF9) |
| G1_IO2 | PB13 (C1, AF9) | |
| G1_IO3 | PB14 (E2, AF9) | |
| G1_IO4 | PB15 (F3, AF9) | |
| G2_IO1 | PB4 (C7, AF9) | |
| G2_IO2 | PB5 (D6, AF9) | |
| G2_IO3 | PB6 (F5, AF9) | |
| G2_IO4 | PB7 (D7, AF9) | |
| G3_IO1 | PA15 (A4, AF9) | |
| G3_IO2 | PC10 (A6, AF9) | |
| G3_IO3 | PC11 (B6, AF9) | |
| G3_IO4 | PC12 (C5, AF9) | |
| G4_IO1 | PC6 (D2, AF9) | |
| G4_IO2 | PC7 (E3, AF9) | |
| G4_IO3 | PC8 (F4, AF9) | |
| G4_IO4 | PC9 (B4, AF9) | |
| G5_IO1 | PD4 (D3, AF9) | |
| G5_IO2 | PD5 (B7, AF9) | |
| G5_IO3 | PD6 (C6, AF9) | |
| G5_IO4 | PD7 (A8, AF9) | |
| G6_IO1 | PD10 (E4, AF9) | |
| G6_IO2 | PD11 (E5, AF9) | |
| G6_IO3 | PD12 (B8, AF9) | |
| G6_IO4 | PD13 (C9, AF9) | |
| G7_IO1 | PE2 (E6, AF9) | |
| G7_IO2 | PE1 (B10, AF9) | |
| G7_IO3 | PE0 (C8, AF9) | |
| G7_IO4 | PB9 (F10, AF9) | |
| SYNC | PD2 (A7, AF9), PB10 (K6, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A3, AF0) |
| JTDI | PA15 (A4, AF0) | |
| JTDO-SWO | PB3 (A9, AF0) | |
| JTMS-SWDIO | PA13 (A5, AF0) | |
| TRACECLK | PE2 (E6, AF0) | |
| TRACED0 | PD9 (D5, AF0) | |
| TRACED1 | PC10 (A6, AF0) | |
| TRACED2 | PD2 (A7, AF0) | |
| TRACED3 | PC12 (C5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PC12 (C5, AF6), PH3-BOOT0 (E8, AF0), PA2 (F6, AF0) |
| MCO | PA15 (A4, AF6), PB6 (F5, AF0), PA8 (J7, AF0) | |
| OSC_IN | OSC_IN (J1) | |
| OSC_OUT | OSC_OUT (J2) | |
| OSC32_IN | PC14-OSC32_IN (D10) | |
| OSC32_OUT | PC15-OSC32_OUT (D9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (G5) |
| RTC_TAMP2 | PA0 (G7) | |
| RTC_TAMP3 | PC12 (C5) | |
| SYS_WKUP1 | PA0 (G7) | |
| SYS_WKUP2 | PC13 (G5) | |
| SYS_WKUP3 | PC12 (C5) | |
| SYS_WKUP4 | PA2 (F6) | |
| SYS_WKUP5 | PC5 (H5) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES1 (аппаратное шифрование AES), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 100 шариков корпуса WLCSP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PA11 | ввод-вывод | ADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10) |
| A2 | PA12 | ввод-вывод | LPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| A3 | PA14 | ввод-вывод | I2C1_SMBA (AF4), LCD_SEG5 (AF11), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0) |
| A4 | PA15 | ввод-вывод | ADC1_EXTI15, LCD_SEG17 (AF11), RCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9) |
| A5 | PA13 | ввод-вывод | IR_OUT (AF8), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10) |
| A6 | PC10 | ввод-вывод | LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9) |
| A7 | PD2 | ввод-вывод | LCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SYS_TRACED2 (AF0), TSC_SYNC (AF9) |
| A8 | PD7 | ввод-вывод | LCD_SEG39 (AF11), QUADSPI_BK1_IO3 (AF10), TSC_G5_IO4 (AF9) |
| A9 | PB3 | ввод-вывод | COMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7) |
| A10 | VDD | питание | — |
| B1 | VDD | питание | — |
| B2 | VSS | питание | — |
| B3 | VDDUSB | питание | — |
| B4 | PC9 | ввод-вывод | LCD_SEG27 (AF11), SAI1_SCK_B (AF13), TIM1_BKIN (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10) |
| B5 | PA10 | ввод-вывод | CRS_SYNC (AF10), I2C1_SDA (AF4), LCD_COM2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7) |
| B6 | PC11 | ввод-вывод | ADC1_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), TSC_G3_IO3 (AF9) |
| B7 | PD5 | ввод-вывод | QUADSPI_BK1_IO1 (AF10), SAI1_MCLK_B (AF13), TSC_G5_IO2 (AF9) |
| B8 | PD12 | ввод-вывод | LCD_SEG32 (AF11), LPTIM2_IN1 (AF14), TSC_G6_IO3 (AF9) |
| B9 | VSS | питание | — |
| B10 | PE1 | ввод-вывод | LCD_SEG37 (AF11), TIM17_CH1 (AF14), TSC_G7_IO2 (AF9) |
| C1 | PB13 | ввод-вывод | I2C3_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9) |
| C2 | PD3 | ввод-вывод | QUADSPI_BK1_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3) |
| C3 | PD1 | ввод-вывод | SPI2_SCK (AF5) |
| C4 | PD0 | ввод-вывод | SPI2_NSS (AF5) |
| C5 | PC12 | ввод-вывод | LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), RCC_LSCO (AF6), RTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3, TSC_G3_IO4 (AF9) |
| C6 | PD6 | ввод-вывод | QUADSPI_BK1_IO2 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TSC_G5_IO3 (AF9) |
| C7 | PB4 | ввод-вывод | COMP2_INP, I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM17_BKIN (AF14), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7) |
| C8 | PE0 | ввод-вывод | LCD_SEG36 (AF11), TIM16_CH1 (AF14), TIM1_ETR (AF1), TSC_G7_IO3 (AF9) |
| C9 | PD13 | ввод-вывод | LCD_SEG33 (AF11), LPTIM2_OUT (AF14), TSC_G6_IO4 (AF9) |
| C10 | VBAT | питание | — |
| D1 | VDDSMPS | питание | — |
| D2 | PC6 | ввод-вывод | LCD_SEG24 (AF11), TSC_G4_IO1 (AF9) |
| D3 | PD4 | ввод-вывод | QUADSPI_BK1_IO0 (AF10), SPI2_MOSI (AF5), TSC_G5_IO1 (AF9) |
| D4 | PD8 | ввод-вывод | LCD_SEG28 (AF11), TIM1_BKIN2 (AF2) |
| D5 | PD9 | ввод-вывод | LCD_SEG29 (AF11), SYS_TRACED0 (AF0) |
| D6 | PB5 | ввод-вывод | COMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SAI1_SD_B (AF13), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7) |
| D7 | PB7 | ввод-вывод | COMP2_INM, I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), TSC_G2_IO4 (AF9), USART1_RX (AF7) |
| D8 | PD14 | ввод-вывод | LCD_SEG34 (AF11), TIM1_CH1 (AF1) |
| D9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, RCC_OSC32_OUT |
| D10 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| E1 | VLXSMPS | питание | — |
| E2 | PB14 | ввод-вывод | I2C3_SDA (AF4), LCD_SEG14 (AF11), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9) |
| E3 | PC7 | ввод-вывод | LCD_SEG25 (AF11), TSC_G4_IO2 (AF9) |
| E4 | PD10 | ввод-вывод | LCD_SEG30 (AF11), SYS_TRIG_INOUT, TSC_G6_IO1 (AF9) |
| E5 | PD11 | ввод-вывод | ADC1_EXTI11, LCD_SEG31 (AF11), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9) |
| E6 | PE2 | ввод-вывод | LCD_SEG38 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TSC_G7_IO1 (AF9) |
| E7 | PD15 | ввод-вывод | ADC1_EXTI15, LCD_SEG35 (AF11), TIM1_CH2 (AF1) |
| E8 | PH3-BOOT0 | ввод-вывод | RCC_LSCO (AF0) |
| E9 | PH1 | ввод-вывод | — |
| E10 | PH0 | ввод-вывод | — |
| F1 | VSSSMPS | питание | — |
| F2 | VFBSMPS | питание | — |
| F3 | PB15 | ввод-вывод | ADC1_EXTI15, LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9) |
| F4 | PC8 | ввод-вывод | LCD_SEG26 (AF11), TSC_G4_IO3 (AF9) |
| F5 | PB6 | ввод-вывод | COMP2_INP, I2C1_SCL (AF4), LCD_SEG6 (AF11), LPTIM1_ETR (AF1), RCC_MCO (AF0), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7) |
| F6 | PA2 | ввод-вывод | ADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1) |
| F7 | PB8 | ввод-вывод | I2C1_SCL (AF4), LCD_SEG16 (AF11), QUADSPI_BK1_IO1 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14), TIM1_CH2N (AF1) |
| F8 | PC0 | ввод-вывод | ADC1_IN1, I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8) |
| F9 | NRST | сброс | — |
| F10 | PB9 | ввод-вывод | I2C1_SDA (AF4), IR_OUT (AF8), LCD_COM3 (AF11), QUADSPI_BK1_IO0 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM1_CH3N (AF1), TSC_G7_IO4 (AF9) |
| G1 | PE4 | ввод-вывод | — |
| G2 | PE3 | ввод-вывод | — |
| G3 | PB12 | ввод-вывод | I2C3_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9) |
| G4 | PC4 | ввод-вывод | ADC1_IN13, COMP1_INM, LCD_SEG22 (AF11) |
| G5 | PC13 | ввод-вывод | RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| G6 | PA1 | ввод-вывод | ADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), LCD_SEG0 (AF11), SPI1_SCK (AF5), TIM2_CH2 (AF1) |
| G7 | PA0 | ввод-вывод | ADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14) |
| G8 | PC1 | ввод-вывод | ADC1_IN2, I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SPI2_MOSI (AF3) |
| G9 | PC2 | ввод-вывод | ADC1_IN3, LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5) |
| G10 | PC3 | ввод-вывод | ADC1_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5) |
| H1 | PB1 | ввод-вывод | LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8) |
| H2 | PB0 | ввод-вывод | COMP1_OUT (AF12), RF_TX_MOD_EXT_PA (AF6) |
| H3 | AT0 | не подключён | — |
| H4 | AT1 | не подключён | — |
| H5 | PC5 | ввод-вывод | ADC1_IN14, COMP1_INP, LCD_SEG23 (AF11), SAI1_D3 (AF3), SYS_WKUP5 |
| H6 | PA7 | ввод-вывод | ADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), LCD_SEG4 (AF11), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1) |
| H7 | PA6 | ввод-вывод | ADC1_IN11, LCD_SEG3 (AF11), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12) |
| H8 | VREF+ | служебный | VREFBUF_OUT |
| H9 | VDDA | питание | — |
| H10 | VSSA | питание | — |
| J1 | OSC_IN | служебный | RCC_OSC_IN |
| J2 | OSC_OUT | служебный | RCC_OSC_OUT |
| J3 | VDDRF | питание | — |
| J4 | VSSRF | питание | — |
| J5 | VSS | питание | — |
| J6 | PB11 | ввод-вывод | ADC1_EXTI11, COMP2_OUT (AF12), I2C3_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1) |
| J7 | PA8 | ввод-вывод | ADC1_IN15, LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7) |
| J8 | PA3 | ввод-вывод | ADC1_IN8, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM2_CH4 (AF1) |
| J9 | VSS | питание | — |
| J10 | VDD | питание | — |
| K1 | VSSRF | питание | — |
| K2 | VSSRF | питание | — |
| K3 | VSSRF | питание | — |
| K4 | RF1 | служебный | RF_RF1 |
| K5 | VDD | питание | — |
| K6 | PB10 | ввод-вывод | COMP1_OUT (AF12), I2C3_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9) |
| K7 | PB2 | ввод-вывод | COMP1_INP, I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT2, SAI1_EXTCLK (AF13), SPI1_NSS (AF5) |
| K8 | PA9 | ввод-вывод | ADC1_IN16, COMP1_INM, I2C1_SCL (AF4), LCD_COM1 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7) |
| K9 | PA5 | ввод-вывод | ADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR (AF14), SAI1_SD_B (AF13), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2) |
| K10 | PA4 | ввод-вывод | ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5 (AF11), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C10 | резервное питание: часы реального времени и резервные регистры |
| VDD | A10, B1, J10, K5 | питание цифровой части и линий ввода-вывода |
| VDDA | H9 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDRF | J3 | — |
| VDDSMPS | D1 | — |
| VDDUSB | B3 | питание приёмопередатчика USB |
| VFBSMPS | F2 | — |
| VLXSMPS | E1 | — |
| VSS | B2, B9, J5, J9 | общий провод (земля) |
| VSSA | H10 | общий провод аналоговой части |
| VSSRF | J4, K1, K2, K3 | — |
| VSSSMPS | F1 | — |
| NRST | F9 | сброс, активный уровень — низкий |
| OSC_IN | J1 | вход генератора с внешним кварцевым резонатором |
| OSC_OUT | J2 | выход генератора с внешним кварцевым резонатором |
| RF1 | K4 | — |
| VREF+ | H8 | верхнее опорное напряжение АЦП и ЦАП |
| AT0 | H3 | — |
| AT1 | H4 | — |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32WB55VCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32WB55VC | STM32WB55VCYx | 256 КБ | 128 КБ |
Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32WB55VE | STM32WBx5 | 100 из 100 | выводы совпадают полностьюфлеш-память до 256 и 512 КБ; ОЗУ 128 и 256 КБ |
| STM32WB55VG | STM32WBx5 | 100 из 100 | выводы совпадают полностьюфлеш-память до 256 и 1024 КБ; ОЗУ 128 и 256 КБ |
| STM32WB55VY | STM32WBx5 | 100 из 100 | выводы совпадают полностьюфлеш-память до 256 и 640 КБ; ОЗУ 128 и 256 КБ |
Частые вопросы
На каких выводах USART1 у STM32WB55VC?
В корпусе WLCSP100 сигнал USART1_TX выведен на PB6 (шарик F5, AF7) или PA9 (шарик K8, AF7), USART1_RX — на PA10 (шарик B5, AF7) или PB7 (шарик D7, AF7).
Где у STM32WB55VC выводы SWD для программатора?
SWDIO — PA13 (шарик A5, AF0), SWCLK — PA14 (шарик A3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32WB55VC?
I2C1_SCL — PB6 (шарик F5, AF4) или PB8 (шарик F7, AF4) или PA9 (шарик K8, AF4), I2C1_SDA — PA10 (шарик B5, AF4) или PB7 (шарик D7, AF4) или PB9 (шарик F10, AF4).
Сколько выводов ввода-вывода у STM32WB55VC в корпусе WLCSP100?
72 из 100. Ещё 21 вывод занят питанием и землёй, остальные 7 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32WB55VC?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32WBCortex-M4 до 64 МГц и Cortex-M0+ для радио 2,4 ГГц: WB55, WB35, WB15, WB50 и WB30 — ядра, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
