STM32WB55VY в корпусе WLCSP100: распиновка

STM32WB55VY — микроконтроллер STM32WB на ядре Cortex-M4 с частотой до 64 МГц: 640 КБ флеш-памяти и 256 КБ ОЗУ. Корпус WLCSP100 — 100 шариков, из них 72 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M4
Частота ядра
до 64 МГц
Флеш-память
640 КБ
ОЗУ
256 КБ
Корпус
WLCSP100, 100 шариков
Линий ввода-вывода
72
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

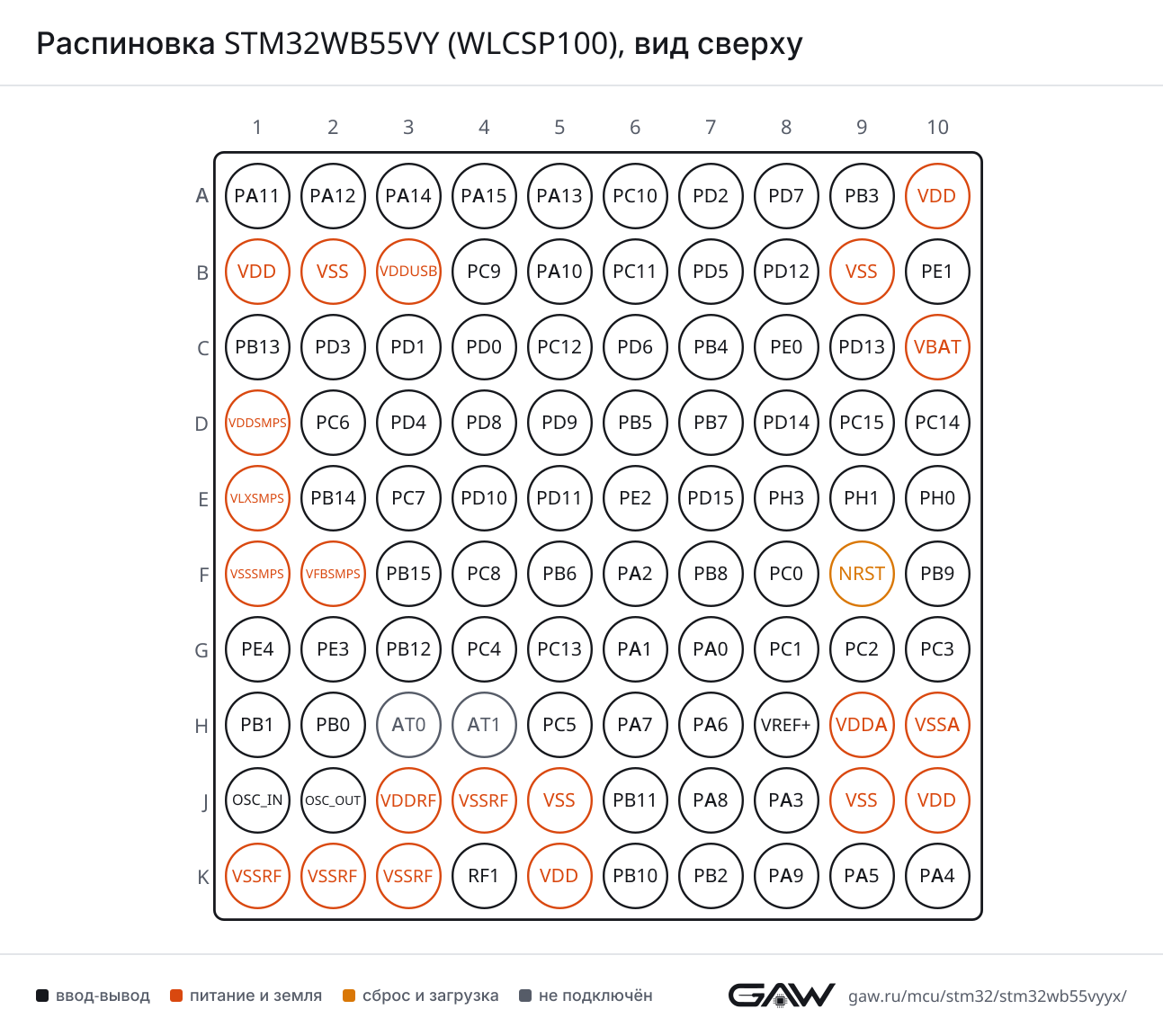

Расположение шариков STM32WB55VY в корпусе WLCSP100, вид сверхуABCDEFGHJK12345678910PA11 — шарик A1: ADC1_EXTI11, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DMPA11PA12 — шарик A2: LPUART1_RX, SPI1_MOSI, TIM1_ETR, USART1_DE, USART1_RTS, USB_DPPA12PA14 — шарик A3: I2C1_SMBA, LCD_SEG5, LPTIM1_OUT, SAI1_FS_B, SYS_JTCK-SWCLKPA14PA15 — шарик A4: ADC1_EXTI15, LCD_SEG17, RCC_MCO, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TSC_G3_IO1PA15PA13 — шарик A5: IR_OUT, SAI1_SD_B, SYS_JTMS-SWDIO, USB_NOEPA13PC10 — шарик A6: LCD_COM4, LCD_SEG28, LCD_SEG40, SYS_TRACED1, TSC_G3_IO2PC10PD2 — шарик A7: LCD_COM7, LCD_SEG31, LCD_SEG43, SYS_TRACED2, TSC_SYNCPD2PD7 — шарик A8: LCD_SEG39, QUADSPI_BK1_IO3, TSC_G5_IO4PD7PB3 — шарик A9: COMP2_INM, LCD_SEG7, SAI1_SCK_B, SPI1_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_DE, USART1_RTSPB3VDD — шарик A10VDDVDD — шарик B1VDDVSS — шарик B2VSSVDDUSB — шарик B3VDDUSBPC9 — шарик B4: LCD_SEG27, SAI1_SCK_B, TIM1_BKIN, TSC_G4_IO4, USB_NOEPC9PA10 — шарик B5: CRS_SYNC, I2C1_SDA, LCD_COM2, SAI1_D1, SAI1_SD_A, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PC11 — шарик B6: ADC1_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, TSC_G3_IO3PC11PD5 — шарик B7: QUADSPI_BK1_IO1, SAI1_MCLK_B, TSC_G5_IO2PD5PD12 — шарик B8: LCD_SEG32, LPTIM2_IN1, TSC_G6_IO3PD12VSS — шарик B9VSSPE1 — шарик B10: LCD_SEG37, TIM17_CH1, TSC_G7_IO2PE1PB13 — шарик C1: I2C3_SCL, LCD_SEG13, LPUART1_CTS, SAI1_SCK_A, SPI2_SCK, TIM1_CH1N, TSC_G1_IO2PB13PD3 — шарик C2: QUADSPI_BK1_NCS, SPI2_MISO, SPI2_SCKPD3PD1 — шарик C3: SPI2_SCKPD1PD0 — шарик C4: SPI2_NSSPD0PC12 — шарик C5: LCD_COM6, LCD_SEG30, LCD_SEG42, RCC_LSCO, RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TSC_G3_IO4PC12PD6 — шарик C6: QUADSPI_BK1_IO2, SAI1_D1, SAI1_SD_A, TSC_G5_IO3PD6PB4 — шарик C7: COMP2_INP, I2C3_SDA, LCD_SEG8, SAI1_MCLK_B, SPI1_MISO, SYS_JTRST, TIM17_BKIN, TSC_G2_IO1, USART1_CTS, USART1_NSSPB4PE0 — шарик C8: LCD_SEG36, TIM16_CH1, TIM1_ETR, TSC_G7_IO3PE0PD13 — шарик C9: LCD_SEG33, LPTIM2_OUT, TSC_G6_IO4PD13VBAT — шарик C10VBATVDDSMPS — шарик D1VDDSMPSPC6 — шарик D2: LCD_SEG24, TSC_G4_IO1PC6PD4 — шарик D3: QUADSPI_BK1_IO0, SPI2_MOSI, TSC_G5_IO1PD4PD8 — шарик D4: LCD_SEG28, TIM1_BKIN2PD8PD9 — шарик D5: LCD_SEG29, SYS_TRACED0PD9PB5 — шарик D6: COMP2_OUT, I2C1_SMBA, LCD_SEG9, LPTIM1_IN1, LPUART1_TX, SAI1_SD_B, SPI1_MOSI, TIM16_BKIN, TSC_G2_IO2, USART1_CKPB5PB7 — шарик D7: COMP2_INM, I2C1_SDA, LCD_SEG21, LPTIM1_IN2, SYS_PVD_IN, TIM17_CH1N, TIM1_BKIN, TSC_G2_IO4, USART1_RXPB7PD14 — шарик D8: LCD_SEG34, TIM1_CH1PD14PC15-OSC32_OUT — шарик D9: ADC1_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик D10: RCC_OSC32_INPC14VLXSMPS — шарик E1VLXSMPSPB14 — шарик E2: I2C3_SDA, LCD_SEG14, SAI1_MCLK_A, SPI2_MISO, TIM1_CH2N, TSC_G1_IO3PB14PC7 — шарик E3: LCD_SEG25, TSC_G4_IO2PC7PD10 — шарик E4: LCD_SEG30, SYS_TRIG_INOUT, TSC_G6_IO1PD10PD11 — шарик E5: ADC1_EXTI11, LCD_SEG31, LPTIM2_ETR, TSC_G6_IO2PD11PE2 — шарик E6: LCD_SEG38, SAI1_CK1, SAI1_MCLK_A, SYS_TRACECLK, TSC_G7_IO1PE2PD15 — шарик E7: ADC1_EXTI15, LCD_SEG35, TIM1_CH2PD15PH3-BOOT0 — шарик E8: RCC_LSCOPH3PH1 — шарик E9PH1PH0 — шарик E10PH0VSSSMPS — шарик F1VSSSMPSVFBSMPS — шарик F2VFBSMPSPB15 — шарик F3: ADC1_EXTI15, LCD_SEG15, RTC_REFIN, SAI1_SD_A, SPI2_MOSI, TIM1_CH3N, TSC_G1_IO4PB15PC8 — шарик F4: LCD_SEG26, TSC_G4_IO3PC8PB6 — шарик F5: COMP2_INP, I2C1_SCL, LCD_SEG6, LPTIM1_ETR, RCC_MCO, SAI1_FS_B, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6PA2 — шарик F6: ADC1_IN7, COMP2_INM, COMP2_OUT, LCD_SEG1, LPUART1_TX, QUADSPI_BK1_NCS, RCC_LSCO, SYS_WKUP4, TIM2_CH3PA2PB8 — шарик F7: I2C1_SCL, LCD_SEG16, QUADSPI_BK1_IO1, SAI1_CK1, SAI1_MCLK_A, TIM16_CH1, TIM1_CH2NPB8PC0 — шарик F8: ADC1_IN1, I2C3_SCL, LCD_SEG18, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RXPC0NRST — шарик F9NRSTPB9 — шарик F10: I2C1_SDA, IR_OUT, LCD_COM3, QUADSPI_BK1_IO0, SAI1_D2, SAI1_FS_A, SPI2_NSS, TIM17_CH1, TIM1_CH3N, TSC_G7_IO4PB9PE4 — шарик G1PE4PE3 — шарик G2PE3PB12 — шарик G3: I2C3_SMBA, LCD_SEG12, LPUART1_DE, LPUART1_RTS, SAI1_FS_A, SPI2_NSS, TIM1_BKIN, TSC_G1_IO1PB12PC4 — шарик G4: ADC1_IN13, COMP1_INM, LCD_SEG22PC4PC13 — шарик G5: RTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PA1 — шарик G6: ADC1_IN6, COMP1_INP, I2C1_SMBA, LCD_SEG0, SPI1_SCK, TIM2_CH2PA1PA0 — шарик G7: ADC1_IN5, COMP1_INM, COMP1_OUT, RTC_TAMP2, SAI1_EXTCLK, SYS_WKUP1, TIM2_CH1, TIM2_ETRPA0PC1 — шарик G8: ADC1_IN2, I2C3_SDA, LCD_SEG19, LPTIM1_OUT, LPUART1_TX, SPI2_MOSIPC1PC2 — шарик G9: ADC1_IN3, LCD_SEG20, LPTIM1_IN2, SPI2_MISOPC2PC3 — шарик G10: ADC1_IN4, LCD_VLCD, LPTIM1_ETR, LPTIM2_ETR, SAI1_D1, SAI1_SD_A, SPI2_MOSIPC3PB1 — шарик H1: LPTIM2_IN1, LPUART1_DE, LPUART1_RTSPB1PB0 — шарик H2: COMP1_OUT, RF_TX_MOD_EXT_PAPB0AT0 — шарик H3AT0AT1 — шарик H4AT1PC5 — шарик H5: ADC1_IN14, COMP1_INP, LCD_SEG23, SAI1_D3, SYS_WKUP5PC5PA7 — шарик H6: ADC1_IN12, COMP2_OUT, I2C3_SCL, LCD_SEG4, QUADSPI_BK1_IO2, SPI1_MOSI, TIM17_CH1, TIM1_CH1NPA7PA6 — шарик H7: ADC1_IN11, LCD_SEG3, LPUART1_CTS, QUADSPI_BK1_IO3, SPI1_MISO, TIM16_CH1, TIM1_BKINPA6VREF+ — шарик H8: VREFBUF_OUTVREF+VDDA — шарик H9VDDAVSSA — шарик H10VSSAOSC_IN — шарик J1: RCC_OSC_INOSC_INOSC_OUT — шарик J2: RCC_OSC_OUTOSCOUTVDDRF — шарик J3VDDRFVSSRF — шарик J4VSSRFVSS — шарик J5VSSPB11 — шарик J6: ADC1_EXTI11, COMP2_OUT, I2C3_SDA, LCD_SEG11, LPUART1_TX, QUADSPI_BK1_NCS, TIM2_CH4PB11PA8 — шарик J7: ADC1_IN15, LCD_COM0, LPTIM2_OUT, RCC_MCO, SAI1_CK2, SAI1_SCK_A, TIM1_CH1, USART1_CKPA8PA3 — шарик J8: ADC1_IN8, COMP2_INP, LCD_SEG2, LPUART1_RX, QUADSPI_CLK, SAI1_CK1, SAI1_MCLK_A, TIM2_CH4PA3VSS — шарик J9VSSVDD — шарик J10VDDVSSRF — шарик K1VSSRFVSSRF — шарик K2VSSRFVSSRF — шарик K3VSSRFRF1 — шарик K4: RF_RF1RF1VDD — шарик K5VDDPB10 — шарик K6: COMP1_OUT, I2C3_SCL, LCD_SEG10, LPUART1_RX, QUADSPI_CLK, SAI1_SCK_A, SPI2_SCK, TIM2_CH3, TSC_SYNCPB10PB2 — шарик K7: COMP1_INP, I2C3_SMBA, LCD_VLCD, LPTIM1_OUT, RTC_OUT2, SAI1_EXTCLK, SPI1_NSSPB2PA9 — шарик K8: ADC1_IN16, COMP1_INM, I2C1_SCL, LCD_COM1, SAI1_D2, SAI1_FS_A, SPI2_SCK, TIM1_CH2, USART1_TXPA9PA5 — шарик K9: ADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR, SAI1_SD_B, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA4 — шарик K10: ADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5, LPTIM2_OUT, SAI1_FS_B, SPI1_NSSPA4WLCSP100, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (D6, AF7), PA8 (J7, AF7)
CTSPA11 (A1, AF7), PB4 (C7, AF7)
DEPA12 (A2, AF7), PB3 (A9, AF7)
NSSPA11 (A1, AF7), PB4 (C7, AF7)
RTSPA12 (A2, AF7), PB3 (A9, AF7)
RXPA10 (B5, AF7), PB7 (D7, AF7)
TXPB6 (F5, AF7), PA9 (K8, AF7)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB13 (C1, AF8), PA6 (H7, AF8)
DEPB12 (G3, AF8), PB1 (H1, AF8)
RTSPB12 (G3, AF8), PB1 (H1, AF8)
RXPA12 (A2, AF8), PC0 (F8, AF8), PA3 (J8, AF8), PB10 (K6, AF8)
TXPB5 (D6, AF8), PA2 (F6, AF8), PC1 (G8, AF8), PB11 (J6, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (A1, AF5), PB4 (C7, AF5), PA6 (H7, AF5)
MOSIPA12 (A2, AF5), PB5 (D6, AF5), PA7 (H6, AF5)
NSSPA15 (A4, AF5), PB2 (K7, AF5), PA4 (K10, AF5)
SCKPB3 (A9, AF5), PA1 (G6, AF5), PA5 (K9, AF5)
SPI2MISOPD3 (C2, AF5), PB14 (E2, AF5), PC2 (G9, AF5)
MOSIPD4 (D3, AF5), PB15 (F3, AF5), PC1 (G8, AF3), PC3 (G10, AF5)
NSSPD0 (C4, AF5), PB9 (F10, AF5), PB12 (G3, AF5)
SCKPB13 (C1, AF5), PD3 (C2, AF3), PD1 (C3, AF5), PB10 (K6, AF5), PA9 (K8, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (F5, AF4), PB8 (F7, AF4), PA9 (K8, AF4)
SDAPA10 (B5, AF4), PB7 (D7, AF4), PB9 (F10, AF4)
SMBAPA14 (A3, AF4), PB5 (D6, AF4), PA1 (G6, AF4)
I2C3SCLPB13 (C1, AF4), PC0 (F8, AF4), PA7 (H6, AF4), PB10 (K6, AF4)
SDAPB4 (C7, AF4), PB14 (E2, AF4), PC1 (G8, AF4), PB11 (J6, AF4)
SMBAPB12 (G3, AF4), PB2 (K7, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (A1, AF10)
DPPA12 (A2, AF10)
NOEPA13 (A5, AF10), PC9 (B4, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PD4 (D3, AF10), PB9 (F10, AF10)
BK1_IO1PD5 (B7, AF10), PB8 (F7, AF10)
BK1_IO2PD6 (C6, AF10), PA7 (H6, AF10)
BK1_IO3PD7 (A8, AF10), PA6 (H7, AF10)
BK1_NCSPD3 (C2, AF10), PA2 (F6, AF10), PB11 (J6, AF10)
CLKPA3 (J8, AF10), PB10 (K6, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (E6, AF3), PB8 (F7, AF3), PA3 (J8, AF3)
CK2PA8 (J7, AF3)
D1PA10 (B5, AF3), PD6 (C6, AF3), PC3 (G10, AF3)
D2PB9 (F10, AF3), PA9 (K8, AF3)
D3PC5 (H5, AF3)
EXTCLKPA0 (G7, AF13), PB2 (K7, AF13)
FS_APB9 (F10, AF13), PB12 (G3, AF13), PA9 (K8, AF13)
FS_BPA14 (A3, AF13), PB6 (F5, AF13), PA4 (K10, AF13)
MCLK_APB14 (E2, AF13), PE2 (E6, AF13), PB8 (F7, AF13), PA3 (J8, AF13)
MCLK_BPD5 (B7, AF13), PB4 (C7, AF13)
SCK_APB13 (C1, AF13), PA8 (J7, AF13), PB10 (K6, AF13)
SCK_BPB3 (A9, AF13), PC9 (B4, AF13)
SD_APA10 (B5, AF13), PD6 (C6, AF13), PB15 (F3, AF13), PC3 (G10, AF13)
SD_BPA13 (A5, AF13), PB5 (D6, AF13), PA5 (K9, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (A1), PC11 (B6), PD11 (E5), PB11 (J6)
EXTI15PA15 (A4), PC15-OSC32_OUT (D9), PD15 (E7), PB15 (F3)
IN1PC0 (F8)
IN2PC1 (G8)
IN3PC2 (G9)
IN4PC3 (G10)
IN5PA0 (G7)
IN6PA1 (G6)
IN7PA2 (F6)
IN8PA3 (J8)
IN9PA4 (K10)
IN10PA5 (K9)
IN11PA6 (H7)
IN12PA7 (H6)
IN13PC4 (G4)
IN14PC5 (H5)
IN15PA8 (J7)
IN16PA9 (K8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (G4), PA0 (G7), PA9 (K8), PA5 (K9), PA4 (K10)
INPPA1 (G6), PC5 (H5), PB2 (K7)
OUTPA0 (G7, AF12), PB0 (H2, AF12), PB10 (K6, AF12)
COMP2INMPB3 (A9), PB7 (D7), PA2 (F6), PA5 (K9), PA4 (K10)
INPPB4 (C7), PB6 (F5), PA3 (J8)
OUTPB5 (D6, AF12), PA2 (F6, AF12), PA7 (H6, AF12), PB11 (J6, AF12)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (H8)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC9 (B4, AF3), PB7 (D7, AF3), PB12 (G3, AF3), PA6 (H7, AF12)
BKIN2PA11 (A1, AF12), PD8 (D4, AF2)
CH1PD14 (D8, AF1), PA8 (J7, AF1)
CH1NPB13 (C1, AF1), PA7 (H6, AF1)
CH2PD15 (E7, AF1), PA9 (K8, AF1)
CH2NPB14 (E2, AF1), PB8 (F7, AF1)
CH3PA10 (B5, AF1)
CH3NPB15 (F3, AF1), PB9 (F10, AF1)
CH4PA11 (A1, AF1)
ETRPA12 (A2, AF1), PE0 (C8, AF1)
TIM2CH1PA15 (A4, AF1), PA0 (G7, AF1), PA5 (K9, AF1)
CH2PB3 (A9, AF1), PA1 (G6, AF1)
CH3PA2 (F6, AF1), PB10 (K6, AF1)
CH4PB11 (J6, AF1), PA3 (J8, AF1)
ETRPA15 (A4, AF2), PA0 (G7, AF14), PA5 (K9, AF2)
TIM16BKINPB5 (D6, AF14)
CH1PE0 (C8, AF14), PB8 (F7, AF14), PA6 (H7, AF14)
CH1NPB6 (F5, AF14)
TIM17BKINPA10 (B5, AF14), PB4 (C7, AF14)
CH1PE1 (B10, AF14), PB9 (F10, AF14), PA7 (H6, AF14)
CH1NPB7 (D7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (F5, AF1), PC3 (G10, AF1)
IN1PB5 (D6, AF1), PC0 (F8, AF1)
IN2PB7 (D7, AF1), PC2 (G9, AF1)
OUTPA14 (A3, AF1), PC1 (G8, AF1), PB2 (K7, AF1)
LPTIM2ETRPD11 (E5, AF14), PC3 (G10, AF14), PA5 (K9, AF14)
IN1PD12 (B8, AF14), PC0 (F8, AF14), PB1 (H1, AF14)
OUTPD13 (C9, AF14), PA8 (J7, AF14), PA4 (K10, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (G5)
OUT2PB2 (K7)
REFINPB15 (F3, AF0)
TSPC13 (G5)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (J7, AF11)
COM1PA9 (K8, AF11)
COM2PA10 (B5, AF11)
COM3PB9 (F10, AF11)
COM4PC10 (A6, AF11)
COM5PC11 (B6, AF11)
COM6PC12 (C5, AF11)
COM7PD2 (A7, AF11)
SEG0PA1 (G6, AF11)
SEG1PA2 (F6, AF11)
SEG2PA3 (J8, AF11)
SEG3PA6 (H7, AF11)
SEG4PA7 (H6, AF11)
SEG5PA14 (A3, AF11), PA4 (K10, AF11)
SEG6PB6 (F5, AF11)
SEG7PB3 (A9, AF11)
SEG8PB4 (C7, AF11)
SEG9PB5 (D6, AF11)
SEG10PB10 (K6, AF11)
SEG11PB11 (J6, AF11)
SEG12PB12 (G3, AF11)
SEG13PB13 (C1, AF11)
SEG14PB14 (E2, AF11)
SEG15PB15 (F3, AF11)
SEG16PB8 (F7, AF11)
SEG17PA15 (A4, AF11)
SEG18PC0 (F8, AF11)
SEG19PC1 (G8, AF11)
SEG20PC2 (G9, AF11)
SEG21PB7 (D7, AF11)
SEG22PC4 (G4, AF11)
SEG23PC5 (H5, AF11)
SEG24PC6 (D2, AF11)
SEG25PC7 (E3, AF11)
SEG26PC8 (F4, AF11)
SEG27PC9 (B4, AF11)
SEG28PC10 (A6, AF11), PD8 (D4, AF11)
SEG29PC11 (B6, AF11), PD9 (D5, AF11)
SEG30PC12 (C5, AF11), PD10 (E4, AF11)
SEG31PD2 (A7, AF11), PD11 (E5, AF11)
SEG32PD12 (B8, AF11)
SEG33PD13 (C9, AF11)
SEG34PD14 (D8, AF11)
SEG35PD15 (E7, AF11)
SEG36PE0 (C8, AF11)
SEG37PE1 (B10, AF11)
SEG38PE2 (E6, AF11)
SEG39PD7 (A8, AF11)
SEG40PC10 (A6, AF11)
SEG41PC11 (B6, AF11)
SEG42PC12 (C5, AF11)
SEG43PD2 (A7, AF11)
VLCDPC3 (G10, AF11), PB2 (K7, AF11)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (G3, AF9)
G1_IO2PB13 (C1, AF9)
G1_IO3PB14 (E2, AF9)
G1_IO4PB15 (F3, AF9)
G2_IO1PB4 (C7, AF9)
G2_IO2PB5 (D6, AF9)
G2_IO3PB6 (F5, AF9)
G2_IO4PB7 (D7, AF9)
G3_IO1PA15 (A4, AF9)
G3_IO2PC10 (A6, AF9)
G3_IO3PC11 (B6, AF9)
G3_IO4PC12 (C5, AF9)
G4_IO1PC6 (D2, AF9)
G4_IO2PC7 (E3, AF9)
G4_IO3PC8 (F4, AF9)
G4_IO4PC9 (B4, AF9)
G5_IO1PD4 (D3, AF9)
G5_IO2PD5 (B7, AF9)
G5_IO3PD6 (C6, AF9)
G5_IO4PD7 (A8, AF9)
G6_IO1PD10 (E4, AF9)
G6_IO2PD11 (E5, AF9)
G6_IO3PD12 (B8, AF9)
G6_IO4PD13 (C9, AF9)
G7_IO1PE2 (E6, AF9)
G7_IO2PE1 (B10, AF9)
G7_IO3PE0 (C8, AF9)
G7_IO4PB9 (F10, AF9)
SYNCPD2 (A7, AF9), PB10 (K6, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A3, AF0)
JTDIPA15 (A4, AF0)
JTDO-SWOPB3 (A9, AF0)
JTMS-SWDIOPA13 (A5, AF0)
TRACECLKPE2 (E6, AF0)
TRACED0PD9 (D5, AF0)
TRACED1PC10 (A6, AF0)
TRACED2PD2 (A7, AF0)
TRACED3PC12 (C5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPC12 (C5, AF6), PH3-BOOT0 (E8, AF0), PA2 (F6, AF0)
MCOPA15 (A4, AF6), PB6 (F5, AF0), PA8 (J7, AF0)
OSC_INOSC_IN (J1)
OSC_OUTOSC_OUT (J2)
OSC32_INPC14-OSC32_IN (D10)
OSC32_OUTPC15-OSC32_OUT (D9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (G5)
RTC_TAMP2PA0 (G7)
RTC_TAMP3PC12 (C5)
SYS_WKUP1PA0 (G7)
SYS_WKUP2PC13 (G5)
SYS_WKUP3PC12 (C5)
SYS_WKUP4PA2 (F6)
SYS_WKUP5PC5 (H5)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES1 (аппаратное шифрование AES), AES2 (аппаратное шифрование AES), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 100 шариков корпуса WLCSP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA11ввод-выводADC1_EXTI11, SPI1_MISO (AF5), TIM1_BKIN2 (AF12), TIM1_CH4 (AF1), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
A2PA12ввод-выводLPUART1_RX (AF8), SPI1_MOSI (AF5), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
A3PA14ввод-выводI2C1_SMBA (AF4), LCD_SEG5 (AF11), LPTIM1_OUT (AF1), SAI1_FS_B (AF13), SYS_JTCK-SWCLK (AF0)
A4PA15ввод-выводADC1_EXTI15, LCD_SEG17 (AF11), RCC_MCO (AF6), SPI1_NSS (AF5), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9)
A5PA13ввод-выводIR_OUT (AF8), SAI1_SD_B (AF13), SYS_JTMS-SWDIO (AF0), USB_NOE (AF10)
A6PC10ввод-выводLCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SYS_TRACED1 (AF0), TSC_G3_IO2 (AF9)
A7PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SYS_TRACED2 (AF0), TSC_SYNC (AF9)
A8PD7ввод-выводLCD_SEG39 (AF11), QUADSPI_BK1_IO3 (AF10), TSC_G5_IO4 (AF9)
A9PB3ввод-выводCOMP2_INM, LCD_SEG7 (AF11), SAI1_SCK_B (AF13), SPI1_SCK (AF5), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A10VDDпитание—
B1VDDпитание—
B2VSSпитание—
B3VDDUSBпитание—
B4PC9ввод-выводLCD_SEG27 (AF11), SAI1_SCK_B (AF13), TIM1_BKIN (AF3), TSC_G4_IO4 (AF9), USB_NOE (AF10)
B5PA10ввод-выводCRS_SYNC (AF10), I2C1_SDA (AF4), LCD_COM2 (AF11), SAI1_D1 (AF3), SAI1_SD_A (AF13), TIM17_BKIN (AF14), TIM1_CH3 (AF1), USART1_RX (AF7)
B6PC11ввод-выводADC1_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), TSC_G3_IO3 (AF9)
B7PD5ввод-выводQUADSPI_BK1_IO1 (AF10), SAI1_MCLK_B (AF13), TSC_G5_IO2 (AF9)
B8PD12ввод-выводLCD_SEG32 (AF11), LPTIM2_IN1 (AF14), TSC_G6_IO3 (AF9)
B9VSSпитание—
B10PE1ввод-выводLCD_SEG37 (AF11), TIM17_CH1 (AF14), TSC_G7_IO2 (AF9)
C1PB13ввод-выводI2C3_SCL (AF4), LCD_SEG13 (AF11), LPUART1_CTS (AF8), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9)
C2PD3ввод-выводQUADSPI_BK1_NCS (AF10), SPI2_MISO (AF5), SPI2_SCK (AF3)
C3PD1ввод-выводSPI2_SCK (AF5)
C4PD0ввод-выводSPI2_NSS (AF5)
C5PC12ввод-выводLCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), RCC_LSCO (AF6), RTC_TAMP3, SYS_TRACED3 (AF0), SYS_WKUP3, TSC_G3_IO4 (AF9)
C6PD6ввод-выводQUADSPI_BK1_IO2 (AF10), SAI1_D1 (AF3), SAI1_SD_A (AF13), TSC_G5_IO3 (AF9)
C7PB4ввод-выводCOMP2_INP, I2C3_SDA (AF4), LCD_SEG8 (AF11), SAI1_MCLK_B (AF13), SPI1_MISO (AF5), SYS_JTRST (AF0), TIM17_BKIN (AF14), TSC_G2_IO1 (AF9), USART1_CTS (AF7), USART1_NSS (AF7)
C8PE0ввод-выводLCD_SEG36 (AF11), TIM16_CH1 (AF14), TIM1_ETR (AF1), TSC_G7_IO3 (AF9)
C9PD13ввод-выводLCD_SEG33 (AF11), LPTIM2_OUT (AF14), TSC_G6_IO4 (AF9)
C10VBATпитание—
D1VDDSMPSпитание—
D2PC6ввод-выводLCD_SEG24 (AF11), TSC_G4_IO1 (AF9)
D3PD4ввод-выводQUADSPI_BK1_IO0 (AF10), SPI2_MOSI (AF5), TSC_G5_IO1 (AF9)
D4PD8ввод-выводLCD_SEG28 (AF11), TIM1_BKIN2 (AF2)
D5PD9ввод-выводLCD_SEG29 (AF11), SYS_TRACED0 (AF0)
D6PB5ввод-выводCOMP2_OUT (AF12), I2C1_SMBA (AF4), LCD_SEG9 (AF11), LPTIM1_IN1 (AF1), LPUART1_TX (AF8), SAI1_SD_B (AF13), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TSC_G2_IO2 (AF9), USART1_CK (AF7)
D7PB7ввод-выводCOMP2_INM, I2C1_SDA (AF4), LCD_SEG21 (AF11), LPTIM1_IN2 (AF1), SYS_PVD_IN, TIM17_CH1N (AF14), TIM1_BKIN (AF3), TSC_G2_IO4 (AF9), USART1_RX (AF7)
D8PD14ввод-выводLCD_SEG34 (AF11), TIM1_CH1 (AF1)
D9PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
D10PC14-OSC32_INввод-выводRCC_OSC32_IN
E1VLXSMPSпитание—
E2PB14ввод-выводI2C3_SDA (AF4), LCD_SEG14 (AF11), SAI1_MCLK_A (AF13), SPI2_MISO (AF5), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9)
E3PC7ввод-выводLCD_SEG25 (AF11), TSC_G4_IO2 (AF9)
E4PD10ввод-выводLCD_SEG30 (AF11), SYS_TRIG_INOUT, TSC_G6_IO1 (AF9)
E5PD11ввод-выводADC1_EXTI11, LCD_SEG31 (AF11), LPTIM2_ETR (AF14), TSC_G6_IO2 (AF9)
E6PE2ввод-выводLCD_SEG38 (AF11), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), SYS_TRACECLK (AF0), TSC_G7_IO1 (AF9)
E7PD15ввод-выводADC1_EXTI15, LCD_SEG35 (AF11), TIM1_CH2 (AF1)
E8PH3-BOOT0ввод-выводRCC_LSCO (AF0)
E9PH1ввод-вывод—
E10PH0ввод-вывод—
F1VSSSMPSпитание—
F2VFBSMPSпитание—
F3PB15ввод-выводADC1_EXTI15, LCD_SEG15 (AF11), RTC_REFIN (AF0), SAI1_SD_A (AF13), SPI2_MOSI (AF5), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
F4PC8ввод-выводLCD_SEG26 (AF11), TSC_G4_IO3 (AF9)
F5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), LCD_SEG6 (AF11), LPTIM1_ETR (AF1), RCC_MCO (AF0), SAI1_FS_B (AF13), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
F6PA2ввод-выводADC1_IN7, COMP2_INM, COMP2_OUT (AF12), LCD_SEG1 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), RCC_LSCO (AF0), SYS_WKUP4, TIM2_CH3 (AF1)
F7PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), QUADSPI_BK1_IO1 (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM16_CH1 (AF14), TIM1_CH2N (AF1)
F8PC0ввод-выводADC1_IN1, I2C3_SCL (AF4), LCD_SEG18 (AF11), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8)
F9NRSTсброс—
F10PB9ввод-выводI2C1_SDA (AF4), IR_OUT (AF8), LCD_COM3 (AF11), QUADSPI_BK1_IO0 (AF10), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM17_CH1 (AF14), TIM1_CH3N (AF1), TSC_G7_IO4 (AF9)
G1PE4ввод-вывод—
G2PE3ввод-вывод—
G3PB12ввод-выводI2C3_SMBA (AF4), LCD_SEG12 (AF11), LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_FS_A (AF13), SPI2_NSS (AF5), TIM1_BKIN (AF3), TSC_G1_IO1 (AF9)
G4PC4ввод-выводADC1_IN13, COMP1_INM, LCD_SEG22 (AF11)
G5PC13ввод-выводRTC_OUT1, RTC_TAMP1, RTC_TS, SYS_WKUP2
G6PA1ввод-выводADC1_IN6, COMP1_INP, I2C1_SMBA (AF4), LCD_SEG0 (AF11), SPI1_SCK (AF5), TIM2_CH2 (AF1)
G7PA0ввод-выводADC1_IN5, COMP1_INM, COMP1_OUT (AF12), RTC_TAMP2, SAI1_EXTCLK (AF13), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF14)
G8PC1ввод-выводADC1_IN2, I2C3_SDA (AF4), LCD_SEG19 (AF11), LPTIM1_OUT (AF1), LPUART1_TX (AF8), SPI2_MOSI (AF3)
G9PC2ввод-выводADC1_IN3, LCD_SEG20 (AF11), LPTIM1_IN2 (AF1), SPI2_MISO (AF5)
G10PC3ввод-выводADC1_IN4, LCD_VLCD (AF11), LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SAI1_D1 (AF3), SAI1_SD_A (AF13), SPI2_MOSI (AF5)
H1PB1ввод-выводLPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8)
H2PB0ввод-выводCOMP1_OUT (AF12), RF_TX_MOD_EXT_PA (AF6)
H3AT0не подключён—
H4AT1не подключён—
H5PC5ввод-выводADC1_IN14, COMP1_INP, LCD_SEG23 (AF11), SAI1_D3 (AF3), SYS_WKUP5
H6PA7ввод-выводADC1_IN12, COMP2_OUT (AF12), I2C3_SCL (AF4), LCD_SEG4 (AF11), QUADSPI_BK1_IO2 (AF10), SPI1_MOSI (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1)
H7PA6ввод-выводADC1_IN11, LCD_SEG3 (AF11), LPUART1_CTS (AF8), QUADSPI_BK1_IO3 (AF10), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF12)
H8VREF+служебныйVREFBUF_OUT
H9VDDAпитание—
H10VSSAпитание—
J1OSC_INслужебныйRCC_OSC_IN
J2OSC_OUTслужебныйRCC_OSC_OUT
J3VDDRFпитание—
J4VSSRFпитание—
J5VSSпитание—
J6PB11ввод-выводADC1_EXTI11, COMP2_OUT (AF12), I2C3_SDA (AF4), LCD_SEG11 (AF11), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM2_CH4 (AF1)
J7PA8ввод-выводADC1_IN15, LCD_COM0 (AF11), LPTIM2_OUT (AF14), RCC_MCO (AF0), SAI1_CK2 (AF3), SAI1_SCK_A (AF13), TIM1_CH1 (AF1), USART1_CK (AF7)
J8PA3ввод-выводADC1_IN8, COMP2_INP, LCD_SEG2 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_CK1 (AF3), SAI1_MCLK_A (AF13), TIM2_CH4 (AF1)
J9VSSпитание—
J10VDDпитание—
K1VSSRFпитание—
K2VSSRFпитание—
K3VSSRFпитание—
K4RF1служебныйRF_RF1
K5VDDпитание—
K6PB10ввод-выводCOMP1_OUT (AF12), I2C3_SCL (AF4), LCD_SEG10 (AF11), LPUART1_RX (AF8), QUADSPI_CLK (AF10), SAI1_SCK_A (AF13), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_SYNC (AF9)
K7PB2ввод-выводCOMP1_INP, I2C3_SMBA (AF4), LCD_VLCD (AF11), LPTIM1_OUT (AF1), RTC_OUT2, SAI1_EXTCLK (AF13), SPI1_NSS (AF5)
K8PA9ввод-выводADC1_IN16, COMP1_INM, I2C1_SCL (AF4), LCD_COM1 (AF11), SAI1_D2 (AF3), SAI1_FS_A (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7)
K9PA5ввод-выводADC1_IN10, COMP1_INM, COMP2_INM, LPTIM2_ETR (AF14), SAI1_SD_B (AF13), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2)
K10PA4ввод-выводADC1_IN9, COMP1_INM, COMP2_INM, LCD_SEG5 (AF11), LPTIM2_OUT (AF14), SAI1_FS_B (AF13), SPI1_NSS (AF5)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC10резервное питание: часы реального времени и резервные регистры
VDDA10, B1, J10, K5питание цифровой части и линий ввода-вывода
VDDAH9питание аналоговой части: АЦП, ЦАП, генераторы
VDDRFJ3—
VDDSMPSD1—
VDDUSBB3питание приёмопередатчика USB
VFBSMPSF2—
VLXSMPSE1—
VSSB2, B9, J5, J9общий провод (земля)
VSSAH10общий провод аналоговой части
VSSRFJ4, K1, K2, K3—
VSSSMPSF1—
NRSTF9сброс, активный уровень — низкий
OSC_INJ1вход генератора с внешним кварцевым резонатором
OSC_OUTJ2выход генератора с внешним кварцевым резонатором
RF1K4—
VREF+H8верхнее опорное напряжение АЦП и ЦАП
AT0H3—
AT1H4—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WB55VYYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WB55VYSTM32WB55VYYx640 КБ256 КБ

Линейка STM32WBx5, семейство STM32WB, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WB55VCSTM32WBx5100 из 100выводы совпадают полностьюфлеш-память до 640 и 256 КБ; ОЗУ 256 и 128 КБ
STM32WB55VESTM32WBx5100 из 100выводы совпадают полностьюфлеш-память до 640 и 512 КБ
STM32WB55VGSTM32WBx5100 из 100выводы совпадают полностьюфлеш-память до 640 и 1024 КБ

Частые вопросы

На каких выводах USART1 у STM32WB55VY?

В корпусе WLCSP100 сигнал USART1_TX выведен на PB6 (шарик F5, AF7) или PA9 (шарик K8, AF7), USART1_RX — на PA10 (шарик B5, AF7) или PB7 (шарик D7, AF7).

Где у STM32WB55VY выводы SWD для программатора?

SWDIO — PA13 (шарик A5, AF0), SWCLK — PA14 (шарик A3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WB55VY?

I2C1_SCL — PB6 (шарик F5, AF4) или PB8 (шарик F7, AF4) или PA9 (шарик K8, AF4), I2C1_SDA — PA10 (шарик B5, AF4) или PB7 (шарик D7, AF4) или PB9 (шарик F10, AF4).

Сколько выводов ввода-вывода у STM32WB55VY в корпусе WLCSP100?

72 из 100. Ещё 21 вывод занят питанием и землёй, остальные 7 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WB55VY?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
