STM32WBA55UE в корпусе UFBGA59: распиновка

STM32WBA55UE — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 512 КБ флеш-памяти и 96 КБ ОЗУ. Корпус UFBGA59 — 59 шариков, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M33
Частота ядра
до 100 МГц
Флеш-память
512 КБ
ОЗУ
96 КБ
Корпус
UFBGA59, 59 шариков
Линий ввода-вывода
37
Напряжение питания
1,71…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

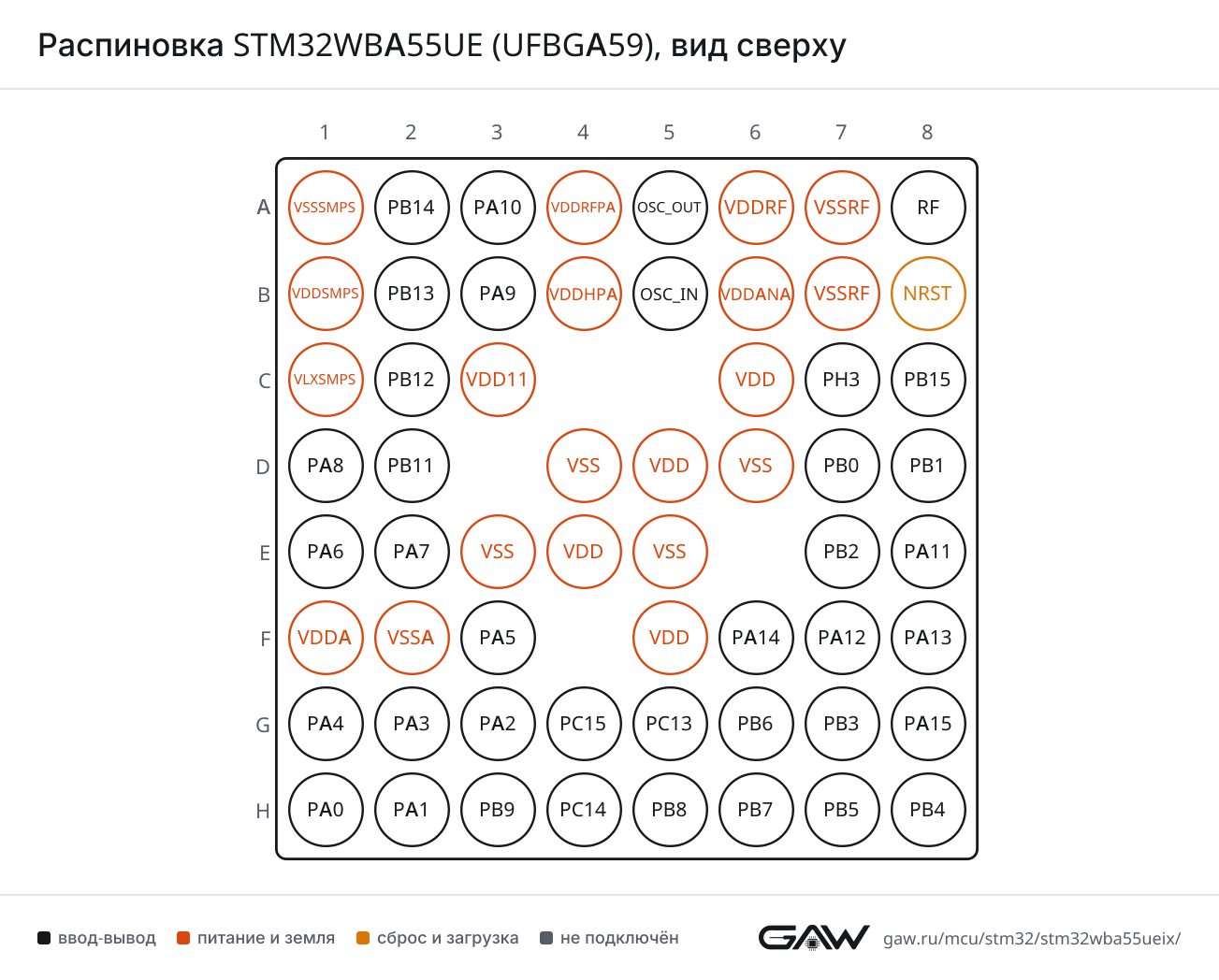

Схема корпуса UFBGA59

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32WBA55UE в корпусе UFBGA59, вид сверхуABCDEFGH12345678VSSSMPS — шарик A1VSSSMPSPB14 — шарик A2: PWR_WKUP7, RTC_REFIN, SAI1_SD_A, TIM3_CH3, TSC_G6_IO1, USART1_TXPB14PA10 — шарик A3: LPUART1_RX, SAI1_D1, TIM3_CH1PA10VDDRFPA — шарик A4VDDRFPAOSC_OUT — шарик A5: RCC_OSC_OUTOSCOUTVDDRF — шарик A6VDDRFVSSRF — шарик A7VSSRFRF — шарик A8RFVDDSMPS — шарик B1VDDSMPSPB13 — шарик B2: TIM3_CH4, TSC_G6_IO2PB13PA9 — шарик B3: LPUART1_DE, LPUART1_RTS, SAI1_CK1, TIM3_CH2PA9VDDHPA — шарик B4VDDHPAOSC_IN — шарик B5: RCC_OSC_INOSC_INVDDANA — шарик B6VDDANAVSSRF — шарик B7VSSRFNRST — шарик B8NRSTVLXSMPS — шарик C1VLXSMPSPB12 — шарик C2: SAI1_SD_A, SPI1_RDY, TIM2_CH1, TIM2_ETR, TIM3_ETR, TSC_SYNC, USART1_TXPB12VDD11 — шарик C3VDD11VDD — шарик C6VDDPH3-BOOT0 — шарик C7: PTA_GRANT, RF_EXTPABYP, TAMP_IN2, TAMP_OUT1PH3PB15 — шарик C8: ADC4_EXTI15, I2C1_SMBA, I2C3_SMBA, LPUART1_CTS, PTA_GRANT, RF_EXTPABYP, TIM16_BKIN, TIM1_BKIN2, USART2_CTSPB15PA8 — шарик D1: ADC4_IN1, LPTIM1_CH2, RCC_MCO, SAI1_FS_A, SPI3_RDY, TIM2_CH2, TSC_G1_IO1, USART1_RXPA8PB11 — шарик D2: LPTIM1_CH1, LPTIM1_ETR, LPUART1_TXPB11VSS — шарик D4VSSVDD — шарик D5VDDVSS — шарик D6VSSPB0 — шарик D7: LPTIM2_IN2, TIM1_CH3N, USART2_TXPB0PB1 — шарик D8: I2C1_SDA, I2C3_SDA, PWR_WKUP4, TIM1_CH2N, USART2_DE, USART2_RTSPB1PA6 — шарик E1: ADC4_IN3, I2C3_SCL, PWR_CSTOP, PWR_WKUP7, SAI1_CK2, SAI1_MCLK_A, SPI3_RDY, TIM2_CH4, TSC_G1_IO3, USART1_DE, USART1_RTSPA6PA7 — шарик E2: ADC4_IN2, COMP1_OUT, I2C3_SDA, PWR_WKUP8, SAI1_SCK_A, TAMP_IN1, TAMP_OUT2, TIM2_CH3, TSC_G1_IO2, USART1_CTSPA7VSS — шарик E3VSSVDD — шарик E4VDDVSS — шарик E5VSSPB2 — шарик E7: I2C1_SCL, I2C3_SCL, PWR_WKUP1, RF_ANTSW2, RTC_OUT2, TIM1_CH1N, USART2_CTSPB2PA11 — шарик E8: LPTIM2_CH1, RF_ANTSW1, TIM1_CH1, USART2_RXPA11VDDA — шарик F1VDDAVSSA — шарик F2VSSAPA5 — шарик F3: ADC4_IN4, AUDIOCLK, LPTIM2_ETR, PWR_CSLEEP, PWR_WKUP6, SAI1_D2, SPI3_NSS, TIM2_CH1, TIM2_ETR, TSC_G1_IO4, USART1_CKPA5VDD — шарик F5VDDPA14 (JTCK/SWCLK) — шарик F6: COMP2_OUT, DEBUG_JTCK-SWCLK, PTA_STATUS, TAMP_IN3, TAMP_OUT6, USART2_TXPA14PA12 — шарик F7: COMP2_OUT, PTA_STATUS, PWR_WKUP6, RF_ANTSW0, SPI1_NSS, TIM1_CH2, TSC_G3_IO4, USART2_TXPA12PA13 (JTMS/SWDIO) — шарик F8: DEBUG_JTMS-SWDIO, IR_OUT, PTA_PRIORITYPA13PA4 — шарик G1: ADC4_IN5, AUDIOCLK, PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1, TSC_G4_IO1, USART1_CTSPA4PA3 — шарик G2: ADC4_IN6, PWR_WKUP5, TIM16_CH1N, TSC_G4_IO2, USART1_DE, USART1_RTSPA3PA2 — шарик G3: ADC4_IN7, COMP1_INP, LPUART1_TX, PWR_WKUP4, RCC_LSCO, SAI1_D1, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G4_IO4, USART1_DE, USART1_RTSPA2PC15-OSC32_OUT — шарик G4: ADC4_EXTI15, RCC_OSC32_OUTPC15PC13 — шарик G5: PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2, TSC_G5_IO1PC13PB6 — шарик G6: PWR_WKUP3, SAI1_SCK_B, TIM2_CH1, TIM2_ETR, TSC_G5_IO3PB6PB3 (JTDO/TRACESWO) — шарик G7: DEBUG_JTDO-SWO, I2C1_SDA, LPTIM1_IN2, PTA_ACTIVE, SPI1_MISO, TIM17_CH1N, TIM1_CH4, TSC_G3_IO2, USART2_CKPB3PA15 (JTDI) — шарик G8: ADC4_EXTI15, DEBUG_JTDI, I2C1_SCL, LPTIM1_CH2, PTA_STATUS, SPI1_MOSI, TIM17_BKIN, TIM1_ETR, TSC_G3_IO3, USART2_DE, USART2_RTSPA15PA0 — шарик H1: ADC4_IN9, COMP2_INP, LPTIM1_IN1, LPUART1_CTS, PWR_WKUP1, SPI3_SCK, TIM1_CH2N, TIM3_CH3, TIM3_ETR, TSC_G2_IO2PA0PA1 — шарик H2: ADC4_IN8, COMP1_INM, LPTIM2_CH2, LPUART1_RX, PWR_WKUP3, SAI1_CK1, SPI1_RDY, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO1, USART1_CKPA1PB9 — шарик H3: ADC4_IN10, COMP2_INM, IR_OUT, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, PWR_WKUP8, SPI3_MISO, TIM16_CH1, TIM1_CH3N, TIM3_CH4, TSC_G2_IO3PB9PC14-OSC32_IN — шарик H4: RCC_OSC32_INPC14PB8 — шарик H5: COMP1_OUT, LPTIM1_ETR, PWR_PVD_IN, SPI3_MOSI, TIM16_CH1N, TIM1_CH1, TIM3_ETR, TSC_G2_IO4, USART2_RXPB8PB7 — шарик H6: PWR_WKUP5, SAI1_SD_B, TAMP_IN5, TAMP_OUT4, TIM1_CH4N, TSC_G5_IO2PB7PB5 — шарик H7: LPUART1_TX, SAI1_D2, SAI1_FS_B, TIM3_CH1, TSC_G5_IO4PB5PB4 (NJTRST) — шарик H8: DEBUG_NJTRST, LPTIM2_IN2, PTA_ACTIVE, PTA_PRIORITY, SAI1_MCLK_B, SPI1_SCK, TIM17_CH1, TIM1_CH3, TSC_G3_IO1, USART2_RXPB4UFBGA59, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA5 (F3, AF7), PA1 (H2, AF7)
CTSPA7 (E2, AF7), PA4 (G1, AF7)
DEPA6 (E1, AF7), PA3 (G2, AF7), PA2 (G3, AF7)
RTSPA6 (E1, AF7), PA3 (G2, AF7), PA2 (G3, AF7)
RXPA8 (D1, AF7)
TXPB14 (A2, AF7), PB12 (C2, AF7)
USART2CKPB3 (JTDO/TRACESWO) (G7, AF3)
CTSPB15 (C8, AF3), PB2 (E7, AF3)
DEPB1 (D8, AF3), PA15 (JTDI) (G8, AF3)
RTSPB1 (D8, AF3), PA15 (JTDI) (G8, AF3)
RXPA11 (E8, AF3), PB8 (H5, AF3), PB4 (NJTRST) (H8, AF3)
TXPB0 (D7, AF3), PA14 (JTCK/SWCLK) (F6, AF3), PA12 (F7, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPB15 (C8, AF8), PA0 (H1, AF8)
DEPA9 (B3, AF8), PB9 (H3, AF8)
RTSPA9 (B3, AF8), PB9 (H3, AF8)
RXPA10 (A3, AF8), PA1 (H2, AF8)
TXPB11 (D2, AF8), PA2 (G3, AF8), PB5 (H7, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB3 (JTDO/TRACESWO) (G7, AF5)
MOSIPA15 (JTDI) (G8, AF5)
NSSPA12 (F7, AF5)
RDYPB12 (C2, AF5), PA1 (H2, AF5)
SCKPB4 (NJTRST) (H8, AF5)
SPI3MISOPB9 (H3, AF6)
MOSIPB8 (H5, AF6)
NSSPA5 (F3, AF6)
RDYPA8 (D1, AF6), PA6 (E1, AF6)
SCKPA0 (H1, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB2 (E7, AF4), PA15 (JTDI) (G8, AF4)
SDAPB1 (D8, AF4), PB3 (JTDO/TRACESWO) (G7, AF4)
SMBAPB15 (C8, AF4)
I2C3SCLPA6 (E1, AF4), PB2 (E7, AF6)
SDAPB1 (D8, AF6), PA7 (E2, AF4)
SMBAPB15 (C8, AF6)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PA9 (B3, AF3), PA1 (H2, AF3)
CK2PA6 (E1, AF3)
D1PA10 (A3, AF3), PA2 (G3, AF3)
D2PA5 (F3, AF3), PB5 (H7, AF3)
FS_APA8 (D1, AF13)
FS_BPB5 (H7, AF13)
MCLK_APA6 (E1, AF13)
MCLK_BPB4 (NJTRST) (H8, AF13)
SCK_APA7 (E2, AF13)
SCK_BPB6 (G6, AF13)
SD_APB14 (A2, AF13), PB12 (C2, AF13)
SD_BPB7 (H6, AF13)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC4EXTI15PB15 (C8), PC15-OSC32_OUT (G4), PA15 (JTDI) (G8)
IN1PA8 (D1)
IN2PA7 (E2)
IN3PA6 (E1)
IN4PA5 (F3)
IN5PA4 (G1)
IN6PA3 (G2)
IN7PA2 (G3)
IN8PA1 (H2)
IN9PA0 (H1)
IN10PB9 (H3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA1 (H2)
INPPA2 (G3)
OUTPA7 (E2, AF12), PB8 (H5, AF12)
COMP2INMPB9 (H3)
INPPA0 (H1)
OUTPA14 (JTCK/SWCLK) (F6, AF12), PA12 (F7, AF12)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA2 (G3, AF1)
BKIN2PB15 (C8, AF1), PC13 (G5, AF2)
CH1PA11 (E8, AF1), PB8 (H5, AF1)
CH1NPB2 (E7, AF1), PA1 (H2, AF1)
CH2PA12 (F7, AF1)
CH2NPB1 (D8, AF1), PA0 (H1, AF1)
CH3PB4 (NJTRST) (H8, AF1)
CH3NPB0 (D7, AF1), PB9 (H3, AF1)
CH4PB3 (JTDO/TRACESWO) (G7, AF1)
CH4NPB7 (H6, AF1)
ETRPA15 (JTDI) (G8, AF1)
TIM2CH1PB12 (C2, AF1), PA5 (F3, AF1), PB6 (G6, AF1)
CH2PA8 (D1, AF1)
CH3PA7 (E2, AF1)
CH4PA6 (E1, AF1)
ETRPB12 (C2, AF2), PA5 (F3, AF2), PB6 (G6, AF2)
TIM3CH1PA10 (A3, AF2), PA2 (G3, AF2), PB5 (H7, AF2)
CH2PA9 (B3, AF2), PA1 (H2, AF2)
CH3PB14 (A2, AF2), PA0 (H1, AF2)
CH4PB13 (B2, AF2), PB9 (H3, AF2)
ETRPB12 (C2, AF14), PA0 (H1, AF14), PB8 (H5, AF2)
TIM16BKINPB15 (C8, AF14)
CH1PA4 (G1, AF14), PA2 (G3, AF14), PB9 (H3, AF14)
CH1NPA3 (G2, AF14), PB8 (H5, AF14)
TIM17BKINPA15 (JTDI) (G8, AF14)
CH1PA1 (H2, AF14), PB4 (NJTRST) (H8, AF14)
CH1NPB3 (JTDO/TRACESWO) (G7, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB11 (D2, AF0)
CH2PA8 (D1, AF2), PA15 (JTDI) (G8, AF2)
ETRPB11 (D2, AF2), PB8 (H5, AF0)
IN1PA0 (H1, AF0)
IN2PB3 (JTDO/TRACESWO) (G7, AF2)
LPTIM2CH1PA11 (E8, AF14)
CH2PA1 (H2, AF13)
ETRPA5 (F3, AF14)
IN1PB9 (H3, AF13)
IN2PB0 (D7, AF2), PB4 (NJTRST) (H8, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (G5)
OUT2PB2 (E7)
REFINPB14 (A2, AF0)
TSPC13 (G5)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA8 (D1, AF9)
G1_IO2PA7 (E2, AF9)
G1_IO3PA6 (E1, AF9)
G1_IO4PA5 (F3, AF9)
G2_IO1PA1 (H2, AF9)
G2_IO2PA0 (H1, AF9)
G2_IO3PB9 (H3, AF9)
G2_IO4PB8 (H5, AF9)
G3_IO1PB4 (NJTRST) (H8, AF9)
G3_IO2PB3 (JTDO/TRACESWO) (G7, AF9)
G3_IO3PA15 (JTDI) (G8, AF9)
G3_IO4PA12 (F7, AF9)
G4_IO1PA4 (G1, AF9)
G4_IO2PA3 (G2, AF9)
G4_IO4PA2 (G3, AF9)
G5_IO1PC13 (G5, AF9)
G5_IO2PB7 (H6, AF9)
G5_IO3PB6 (G6, AF9)
G5_IO4PB5 (H7, AF9)
G6_IO1PB14 (A2, AF9)
G6_IO2PB13 (B2, AF9)
SYNCPB12 (C2, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (JTCK/SWCLK) (F6, AF0)
JTDIPA15 (JTDI) (G8, AF0)
JTDO-SWOPB3 (JTDO/TRACESWO) (G7, AF0)
JTMS-SWDIOPA13 (JTMS/SWDIO) (F8, AF0)
NJTRSTPB4 (NJTRST) (H8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G3)
MCOPA8 (D1, AF0)
OSC_INOSC_IN (B5)
OSC_OUTOSC_OUT (A5)
OSC32_INPC14-OSC32_IN (H4)
OSC32_OUTPC15-OSC32_OUT (G4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA5 (F3, AF0)
PWR_CSTOPPA6 (E1, AF0)
PWR_WKUP1PB2 (E7), PA0 (H1)
PWR_WKUP2PA4 (G1), PC13 (G5)
PWR_WKUP3PB6 (G6), PA1 (H2)
PWR_WKUP4PB1 (D8), PA2 (G3)
PWR_WKUP5PA3 (G2), PB7 (H6)
PWR_WKUP6PA5 (F3), PA12 (F7)
PWR_WKUP7PB14 (A2), PA6 (E1)
PWR_WKUP8PA7 (E2), PB9 (H3)
TAMP_IN1PA7 (E2)
TAMP_IN2PH3-BOOT0 (C7)
TAMP_IN3PA14 (JTCK/SWCLK) (F6)
TAMP_IN4PC13 (G5)
TAMP_IN5PB7 (H6)
TAMP_IN6PA4 (G1)
TAMP_OUT1PH3-BOOT0 (C7)
TAMP_OUT2PA7 (E2)
TAMP_OUT3PA4 (G1)
TAMP_OUT4PB7 (H6)
TAMP_OUT5PC13 (G5)
TAMP_OUT6PA14 (JTCK/SWCLK) (F6)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 59 шариков корпуса UFBGA59 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VSSSMPSпитание—
A2PB14ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7)
A3PA10ввод-выводLPUART1_RX (AF8), SAI1_D1 (AF3), TIM3_CH1 (AF2)
A4VDDRFPAпитание—
A5OSC_OUTввод-выводRCC_OSC_OUT
A6VDDRFпитание—
A7VSSRFпитание—
A8RFслужебный—
B1VDDSMPSпитание—
B2PB13ввод-выводTIM3_CH4 (AF2), TSC_G6_IO2 (AF9)
B3PA9ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), TIM3_CH2 (AF2)
B4VDDHPAпитание—
B5OSC_INввод-выводRCC_OSC_IN
B6VDDANAпитание—
B7VSSRFпитание—
B8NRSTсброс—
C1VLXSMPSпитание—
C2PB12ввод-выводSAI1_SD_A (AF13), SPI1_RDY (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7)
C3VDD11питание—
C6VDDпитание—
C7PH3-BOOT0ввод-выводPTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1
C8PB15ввод-выводADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3)
D1PA8ввод-выводADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7)
D2PB11ввод-выводLPTIM1_CH1 (AF0), LPTIM1_ETR (AF2), LPUART1_TX (AF8)
D4VSSпитание—
D5VDDпитание—
D6VSSпитание—
D7PB0ввод-выводLPTIM2_IN2 (AF2), TIM1_CH3N (AF1), USART2_TX (AF3)
D8PB1ввод-выводI2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3)
E1PA6ввод-выводADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
E2PA7ввод-выводADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7)
E3VSSпитание—
E4VDDпитание—
E5VSSпитание—
E7PB2ввод-выводI2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3)
E8PA11ввод-выводLPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3)
F1VDDAпитание—
F2VSSAпитание—
F3PA5ввод-выводADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7)
F5VDDпитание—
F6PA14 (JTCK/SWCLK)ввод-выводCOMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3)
F7PA12ввод-выводCOMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3)
F8PA13 (JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10)
G1PA4ввод-выводADC4_IN5, AUDIOCLK (AF13), PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1 (AF14), TSC_G4_IO1 (AF9), USART1_CTS (AF7)
G2PA3ввод-выводADC4_IN6, PWR_WKUP5, TIM16_CH1N (AF14), TSC_G4_IO2 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
G3PA2ввод-выводADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7)
G4PC15-OSC32_OUTввод-выводADC4_EXTI15, RCC_OSC32_OUT
G5PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9)
G6PB6ввод-выводPWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G5_IO3 (AF9)
G7PB3 (JTDO/TRACESWO)ввод-выводDEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3)
G8PA15 (JTDI)ввод-выводADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3)
H1PA0ввод-выводADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9)
H2PA1ввод-выводADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7)
H3PB9ввод-выводADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_G2_IO3 (AF9)
H4PC14-OSC32_INввод-выводRCC_OSC32_IN
H5PB8ввод-выводCOMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TSC_G2_IO4 (AF9), USART2_RX (AF3)
H6PB7ввод-выводPWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TSC_G5_IO2 (AF9)
H7PB5ввод-выводLPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9)
H8PB4 (NJTRST)ввод-выводDEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDC6, D5, E4, F5питание цифровой части и линий ввода-вывода
VDD11C3—
VDDAF1питание аналоговой части: АЦП, ЦАП, генераторы
VDDANAB6—
VDDHPAB4—
VDDRFA6—
VDDRFPAA4—
VDDSMPSB1—
VLXSMPSC1—
VSSD4, D6, E3, E5общий провод (земля)
VSSAF2общий провод аналоговой части
VSSRFA7, B7—
VSSSMPSA1—
NRSTB8сброс, активный уровень — низкий
RFA8—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32WBA55UEIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32WBA55UESTM32WBA55UEIx512 КБ96 КБ

Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA59, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32WBA55UGSTM32WBAx559 из 59выводы совпадают полностьюфлеш-память до 512 и 1024 КБ; ОЗУ 96 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32WBA55UE?

В корпусе UFBGA59 сигнал USART1_TX выведен на PB14 (шарик A2, AF7) или PB12 (шарик C2, AF7), USART1_RX — на PA8 (шарик D1, AF7).

Где у STM32WBA55UE выводы SWD для программатора?

SWDIO — PA13 (JTMS/SWDIO) (шарик F8, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик F6, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32WBA55UE?

I2C1_SCL — PB2 (шарик E7, AF4) или PA15 (JTDI) (шарик G8, AF4), I2C1_SDA — PB1 (шарик D8, AF4) или PB3 (JTDO/TRACESWO) (шарик G7, AF4).

Сколько выводов ввода-вывода у STM32WBA55UE в корпусе UFBGA59?

37 из 59. Ещё 20 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32WBA55UE?

От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
