STM32WBA55UG в корпусе UFBGA59: распиновка
STM32WBA55UG — микроконтроллер STM32WBA на ядре Cortex-M33 с частотой до 100 МГц: 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус UFBGA59 — 59 шариков, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Частота ядра
- до 100 МГц
- Флеш-память
- 1 МБ
- ОЗУ
- 128 КБ
- Корпус
- UFBGA59, 59 шариков
- Линий ввода-вывода
- 37
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

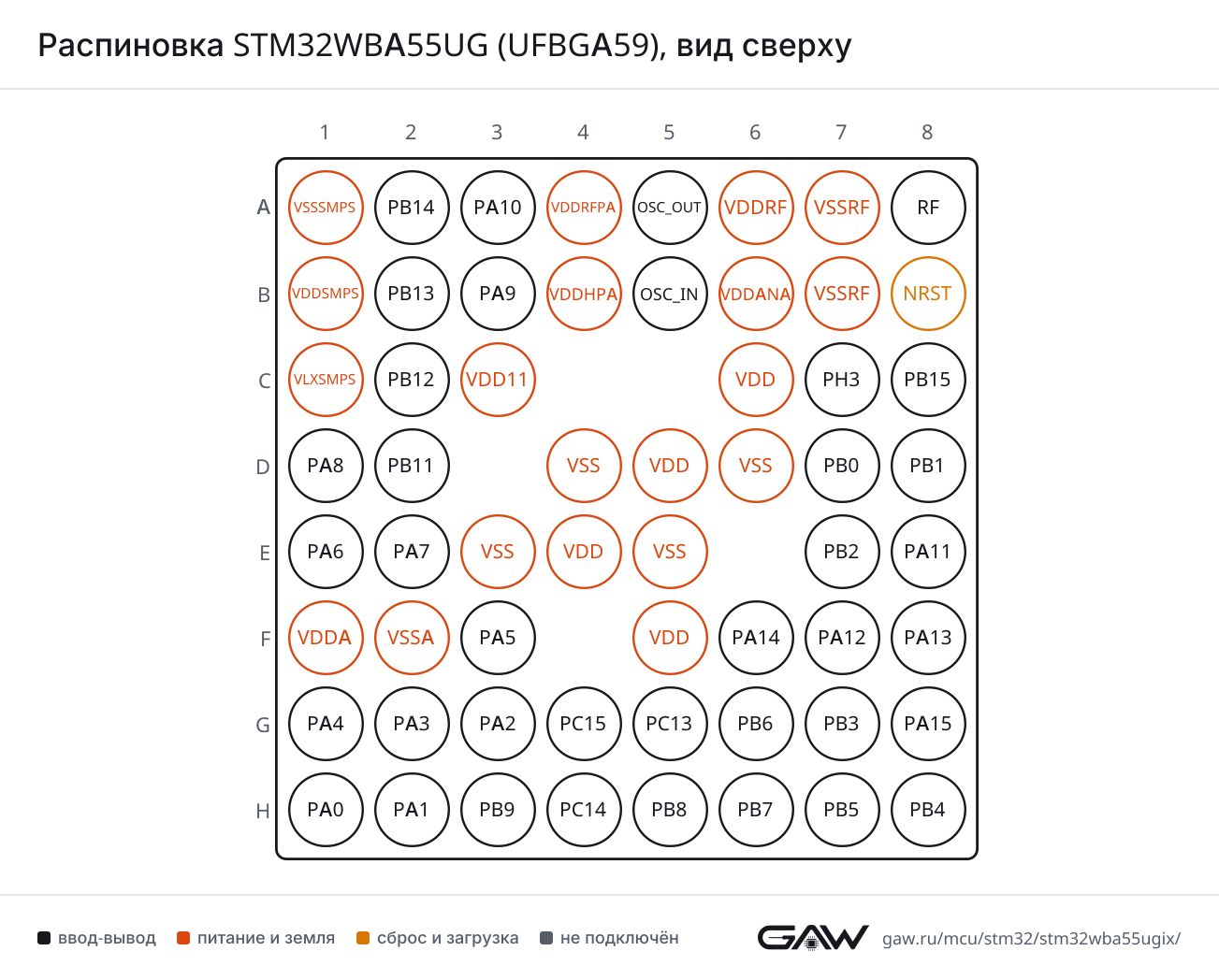

Схема корпуса UFBGA59
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA5 (F3, AF7), PA1 (H2, AF7) |
| CTS | PA7 (E2, AF7), PA4 (G1, AF7) | |
| DE | PA6 (E1, AF7), PA3 (G2, AF7), PA2 (G3, AF7) | |
| RTS | PA6 (E1, AF7), PA3 (G2, AF7), PA2 (G3, AF7) | |
| RX | PA8 (D1, AF7) | |
| TX | PB14 (A2, AF7), PB12 (C2, AF7) | |
| USART2 | CK | PB3 (JTDO/TRACESWO) (G7, AF3) |
| CTS | PB15 (C8, AF3), PB2 (E7, AF3) | |
| DE | PB1 (D8, AF3), PA15 (JTDI) (G8, AF3) | |
| RTS | PB1 (D8, AF3), PA15 (JTDI) (G8, AF3) | |
| RX | PA11 (E8, AF3), PB8 (H5, AF3), PB4 (NJTRST) (H8, AF3) | |
| TX | PB0 (D7, AF3), PA14 (JTCK/SWCLK) (F6, AF3), PA12 (F7, AF3) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PB15 (C8, AF8), PA0 (H1, AF8) |
| DE | PA9 (B3, AF8), PB9 (H3, AF8) | |
| RTS | PA9 (B3, AF8), PB9 (H3, AF8) | |
| RX | PA10 (A3, AF8), PA1 (H2, AF8) | |
| TX | PB11 (D2, AF8), PA2 (G3, AF8), PB5 (H7, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB3 (JTDO/TRACESWO) (G7, AF5) |
| MOSI | PA15 (JTDI) (G8, AF5) | |
| NSS | PA12 (F7, AF5) | |
| RDY | PB12 (C2, AF5), PA1 (H2, AF5) | |
| SCK | PB4 (NJTRST) (H8, AF5) | |
| SPI3 | MISO | PB9 (H3, AF6) |
| MOSI | PB8 (H5, AF6) | |
| NSS | PA5 (F3, AF6) | |
| RDY | PA8 (D1, AF6), PA6 (E1, AF6) | |
| SCK | PA0 (H1, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB2 (E7, AF4), PA15 (JTDI) (G8, AF4) |
| SDA | PB1 (D8, AF4), PB3 (JTDO/TRACESWO) (G7, AF4) | |
| SMBA | PB15 (C8, AF4) | |
| I2C3 | SCL | PA6 (E1, AF4), PB2 (E7, AF6) |
| SDA | PB1 (D8, AF6), PA7 (E2, AF4) | |
| SMBA | PB15 (C8, AF6) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PA9 (B3, AF3), PA1 (H2, AF3) |
| CK2 | PA6 (E1, AF3) | |
| D1 | PA10 (A3, AF3), PA2 (G3, AF3) | |
| D2 | PA5 (F3, AF3), PB5 (H7, AF3) | |
| FS_A | PA8 (D1, AF13) | |
| FS_B | PB5 (H7, AF13) | |
| MCLK_A | PA6 (E1, AF13) | |
| MCLK_B | PB4 (NJTRST) (H8, AF13) | |
| SCK_A | PA7 (E2, AF13) | |
| SCK_B | PB6 (G6, AF13) | |
| SD_A | PB14 (A2, AF13), PB12 (C2, AF13) | |
| SD_B | PB7 (H6, AF13) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC4 | EXTI15 | PB15 (C8), PC15-OSC32_OUT (G4), PA15 (JTDI) (G8) |
| IN1 | PA8 (D1) | |
| IN2 | PA7 (E2) | |
| IN3 | PA6 (E1) | |
| IN4 | PA5 (F3) | |
| IN5 | PA4 (G1) | |
| IN6 | PA3 (G2) | |
| IN7 | PA2 (G3) | |
| IN8 | PA1 (H2) | |
| IN9 | PA0 (H1) | |
| IN10 | PB9 (H3) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA1 (H2) |
| INP | PA2 (G3) | |
| OUT | PA7 (E2, AF12), PB8 (H5, AF12) | |
| COMP2 | INM | PB9 (H3) |
| INP | PA0 (H1) | |
| OUT | PA14 (JTCK/SWCLK) (F6, AF12), PA12 (F7, AF12) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA2 (G3, AF1) |
| BKIN2 | PB15 (C8, AF1), PC13 (G5, AF2) | |
| CH1 | PA11 (E8, AF1), PB8 (H5, AF1) | |
| CH1N | PB2 (E7, AF1), PA1 (H2, AF1) | |
| CH2 | PA12 (F7, AF1) | |
| CH2N | PB1 (D8, AF1), PA0 (H1, AF1) | |
| CH3 | PB4 (NJTRST) (H8, AF1) | |
| CH3N | PB0 (D7, AF1), PB9 (H3, AF1) | |
| CH4 | PB3 (JTDO/TRACESWO) (G7, AF1) | |
| CH4N | PB7 (H6, AF1) | |
| ETR | PA15 (JTDI) (G8, AF1) | |
| TIM2 | CH1 | PB12 (C2, AF1), PA5 (F3, AF1), PB6 (G6, AF1) |
| CH2 | PA8 (D1, AF1) | |
| CH3 | PA7 (E2, AF1) | |
| CH4 | PA6 (E1, AF1) | |
| ETR | PB12 (C2, AF2), PA5 (F3, AF2), PB6 (G6, AF2) | |
| TIM3 | CH1 | PA10 (A3, AF2), PA2 (G3, AF2), PB5 (H7, AF2) |
| CH2 | PA9 (B3, AF2), PA1 (H2, AF2) | |
| CH3 | PB14 (A2, AF2), PA0 (H1, AF2) | |
| CH4 | PB13 (B2, AF2), PB9 (H3, AF2) | |
| ETR | PB12 (C2, AF14), PA0 (H1, AF14), PB8 (H5, AF2) | |
| TIM16 | BKIN | PB15 (C8, AF14) |
| CH1 | PA4 (G1, AF14), PA2 (G3, AF14), PB9 (H3, AF14) | |
| CH1N | PA3 (G2, AF14), PB8 (H5, AF14) | |
| TIM17 | BKIN | PA15 (JTDI) (G8, AF14) |
| CH1 | PA1 (H2, AF14), PB4 (NJTRST) (H8, AF14) | |
| CH1N | PB3 (JTDO/TRACESWO) (G7, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB11 (D2, AF0) |
| CH2 | PA8 (D1, AF2), PA15 (JTDI) (G8, AF2) | |
| ETR | PB11 (D2, AF2), PB8 (H5, AF0) | |
| IN1 | PA0 (H1, AF0) | |
| IN2 | PB3 (JTDO/TRACESWO) (G7, AF2) | |
| LPTIM2 | CH1 | PA11 (E8, AF14) |
| CH2 | PA1 (H2, AF13) | |
| ETR | PA5 (F3, AF14) | |
| IN1 | PB9 (H3, AF13) | |
| IN2 | PB0 (D7, AF2), PB4 (NJTRST) (H8, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (G5) |
| OUT2 | PB2 (E7) | |
| REFIN | PB14 (A2, AF0) | |
| TS | PC13 (G5) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA8 (D1, AF9) |
| G1_IO2 | PA7 (E2, AF9) | |
| G1_IO3 | PA6 (E1, AF9) | |
| G1_IO4 | PA5 (F3, AF9) | |
| G2_IO1 | PA1 (H2, AF9) | |
| G2_IO2 | PA0 (H1, AF9) | |
| G2_IO3 | PB9 (H3, AF9) | |
| G2_IO4 | PB8 (H5, AF9) | |
| G3_IO1 | PB4 (NJTRST) (H8, AF9) | |
| G3_IO2 | PB3 (JTDO/TRACESWO) (G7, AF9) | |
| G3_IO3 | PA15 (JTDI) (G8, AF9) | |
| G3_IO4 | PA12 (F7, AF9) | |
| G4_IO1 | PA4 (G1, AF9) | |
| G4_IO2 | PA3 (G2, AF9) | |
| G4_IO4 | PA2 (G3, AF9) | |
| G5_IO1 | PC13 (G5, AF9) | |
| G5_IO2 | PB7 (H6, AF9) | |
| G5_IO3 | PB6 (G6, AF9) | |
| G5_IO4 | PB5 (H7, AF9) | |
| G6_IO1 | PB14 (A2, AF9) | |
| G6_IO2 | PB13 (B2, AF9) | |
| SYNC | PB12 (C2, AF9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (F6, AF0) |
| JTDI | PA15 (JTDI) (G8, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (G7, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (F8, AF0) | |
| NJTRST | PB4 (NJTRST) (H8, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (G3) |
| MCO | PA8 (D1, AF0) | |
| OSC_IN | OSC_IN (B5) | |
| OSC_OUT | OSC_OUT (A5) | |
| OSC32_IN | PC14-OSC32_IN (H4) | |
| OSC32_OUT | PC15-OSC32_OUT (G4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PA5 (F3, AF0) |
| PWR_CSTOP | PA6 (E1, AF0) | |
| PWR_WKUP1 | PB2 (E7), PA0 (H1) | |
| PWR_WKUP2 | PA4 (G1), PC13 (G5) | |
| PWR_WKUP3 | PB6 (G6), PA1 (H2) | |
| PWR_WKUP4 | PB1 (D8), PA2 (G3) | |
| PWR_WKUP5 | PA3 (G2), PB7 (H6) | |
| PWR_WKUP6 | PA5 (F3), PA12 (F7) | |
| PWR_WKUP7 | PB14 (A2), PA6 (E1) | |
| PWR_WKUP8 | PA7 (E2), PB9 (H3) | |
| TAMP_IN1 | PA7 (E2) | |
| TAMP_IN2 | PH3-BOOT0 (C7) | |
| TAMP_IN3 | PA14 (JTCK/SWCLK) (F6) | |
| TAMP_IN4 | PC13 (G5) | |
| TAMP_IN5 | PB7 (H6) | |
| TAMP_IN6 | PA4 (G1) | |
| TAMP_OUT1 | PH3-BOOT0 (C7) | |
| TAMP_OUT2 | PA7 (E2) | |
| TAMP_OUT3 | PA4 (G1) | |
| TAMP_OUT4 | PB7 (H6) | |
| TAMP_OUT5 | PC13 (G5) | |
| TAMP_OUT6 | PA14 (JTCK/SWCLK) (F6) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).
Таблица выводов
Все 59 шариков корпуса UFBGA59 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VSSSMPS | питание | — |
| A2 | PB14 | ввод-вывод | PWR_WKUP7, RTC_REFIN (AF0), SAI1_SD_A (AF13), TIM3_CH3 (AF2), TSC_G6_IO1 (AF9), USART1_TX (AF7) |
| A3 | PA10 | ввод-вывод | LPUART1_RX (AF8), SAI1_D1 (AF3), TIM3_CH1 (AF2) |
| A4 | VDDRFPA | питание | — |
| A5 | OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| A6 | VDDRF | питание | — |
| A7 | VSSRF | питание | — |
| A8 | RF | служебный | — |
| B1 | VDDSMPS | питание | — |
| B2 | PB13 | ввод-вывод | TIM3_CH4 (AF2), TSC_G6_IO2 (AF9) |
| B3 | PA9 | ввод-вывод | LPUART1_DE (AF8), LPUART1_RTS (AF8), SAI1_CK1 (AF3), TIM3_CH2 (AF2) |
| B4 | VDDHPA | питание | — |
| B5 | OSC_IN | ввод-вывод | RCC_OSC_IN |
| B6 | VDDANA | питание | — |
| B7 | VSSRF | питание | — |
| B8 | NRST | сброс | — |
| C1 | VLXSMPS | питание | — |
| C2 | PB12 | ввод-вывод | SAI1_SD_A (AF13), SPI1_RDY (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TIM3_ETR (AF14), TSC_SYNC (AF9), USART1_TX (AF7) |
| C3 | VDD11 | питание | — |
| C6 | VDD | питание | — |
| C7 | PH3-BOOT0 | ввод-вывод | PTA_GRANT (AF10), RF_EXTPABYP (AF11), TAMP_IN2, TAMP_OUT1 |
| C8 | PB15 | ввод-вывод | ADC4_EXTI15, I2C1_SMBA (AF4), I2C3_SMBA (AF6), LPUART1_CTS (AF8), PTA_GRANT (AF10), RF_EXTPABYP (AF11), TIM16_BKIN (AF14), TIM1_BKIN2 (AF1), USART2_CTS (AF3) |
| D1 | PA8 | ввод-вывод | ADC4_IN1, LPTIM1_CH2 (AF2), RCC_MCO (AF0), SAI1_FS_A (AF13), SPI3_RDY (AF6), TIM2_CH2 (AF1), TSC_G1_IO1 (AF9), USART1_RX (AF7) |
| D2 | PB11 | ввод-вывод | LPTIM1_CH1 (AF0), LPTIM1_ETR (AF2), LPUART1_TX (AF8) |
| D4 | VSS | питание | — |
| D5 | VDD | питание | — |
| D6 | VSS | питание | — |
| D7 | PB0 | ввод-вывод | LPTIM2_IN2 (AF2), TIM1_CH3N (AF1), USART2_TX (AF3) |
| D8 | PB1 | ввод-вывод | I2C1_SDA (AF4), I2C3_SDA (AF6), PWR_WKUP4, TIM1_CH2N (AF1), USART2_DE (AF3), USART2_RTS (AF3) |
| E1 | PA6 | ввод-вывод | ADC4_IN3, I2C3_SCL (AF4), PWR_CSTOP (AF0), PWR_WKUP7, SAI1_CK2 (AF3), SAI1_MCLK_A (AF13), SPI3_RDY (AF6), TIM2_CH4 (AF1), TSC_G1_IO3 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| E2 | PA7 | ввод-вывод | ADC4_IN2, COMP1_OUT (AF12), I2C3_SDA (AF4), PWR_WKUP8, SAI1_SCK_A (AF13), TAMP_IN1, TAMP_OUT2, TIM2_CH3 (AF1), TSC_G1_IO2 (AF9), USART1_CTS (AF7) |
| E3 | VSS | питание | — |
| E4 | VDD | питание | — |
| E5 | VSS | питание | — |
| E7 | PB2 | ввод-вывод | I2C1_SCL (AF4), I2C3_SCL (AF6), PWR_WKUP1, RF_ANTSW2 (AF11), RTC_OUT2, TIM1_CH1N (AF1), USART2_CTS (AF3) |
| E8 | PA11 | ввод-вывод | LPTIM2_CH1 (AF14), RF_ANTSW1 (AF11), TIM1_CH1 (AF1), USART2_RX (AF3) |
| F1 | VDDA | питание | — |
| F2 | VSSA | питание | — |
| F3 | PA5 | ввод-вывод | ADC4_IN4, AUDIOCLK (AF13), LPTIM2_ETR (AF14), PWR_CSLEEP (AF0), PWR_WKUP6, SAI1_D2 (AF3), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G1_IO4 (AF9), USART1_CK (AF7) |
| F5 | VDD | питание | — |
| F6 | PA14 (JTCK/SWCLK) | ввод-вывод | COMP2_OUT (AF12), DEBUG_JTCK-SWCLK (AF0), PTA_STATUS (AF10), TAMP_IN3, TAMP_OUT6, USART2_TX (AF3) |
| F7 | PA12 | ввод-вывод | COMP2_OUT (AF12), PTA_STATUS (AF10), PWR_WKUP6, RF_ANTSW0 (AF11), SPI1_NSS (AF5), TIM1_CH2 (AF1), TSC_G3_IO4 (AF9), USART2_TX (AF3) |
| F8 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), PTA_PRIORITY (AF10) |
| G1 | PA4 | ввод-вывод | ADC4_IN5, AUDIOCLK (AF13), PWR_WKUP2, TAMP_IN6, TAMP_OUT3, TIM16_CH1 (AF14), TSC_G4_IO1 (AF9), USART1_CTS (AF7) |
| G2 | PA3 | ввод-вывод | ADC4_IN6, PWR_WKUP5, TIM16_CH1N (AF14), TSC_G4_IO2 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| G3 | PA2 | ввод-вывод | ADC4_IN7, COMP1_INP, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, SAI1_D1 (AF3), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G4_IO4 (AF9), USART1_DE (AF7), USART1_RTS (AF7) |
| G4 | PC15-OSC32_OUT | ввод-вывод | ADC4_EXTI15, RCC_OSC32_OUT |
| G5 | PC13 | ввод-вывод | PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN4, TAMP_OUT5, TIM1_BKIN2 (AF2), TSC_G5_IO1 (AF9) |
| G6 | PB6 | ввод-вывод | PWR_WKUP3, SAI1_SCK_B (AF13), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G5_IO3 (AF9) |
| G7 | PB3 (JTDO/TRACESWO) | ввод-вывод | DEBUG_JTDO-SWO (AF0), I2C1_SDA (AF4), LPTIM1_IN2 (AF2), PTA_ACTIVE (AF10), SPI1_MISO (AF5), TIM17_CH1N (AF14), TIM1_CH4 (AF1), TSC_G3_IO2 (AF9), USART2_CK (AF3) |
| G8 | PA15 (JTDI) | ввод-вывод | ADC4_EXTI15, DEBUG_JTDI (AF0), I2C1_SCL (AF4), LPTIM1_CH2 (AF2), PTA_STATUS (AF10), SPI1_MOSI (AF5), TIM17_BKIN (AF14), TIM1_ETR (AF1), TSC_G3_IO3 (AF9), USART2_DE (AF3), USART2_RTS (AF3) |
| H1 | PA0 | ввод-вывод | ADC4_IN9, COMP2_INP, LPTIM1_IN1 (AF0), LPUART1_CTS (AF8), PWR_WKUP1, SPI3_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM3_ETR (AF14), TSC_G2_IO2 (AF9) |
| H2 | PA1 | ввод-вывод | ADC4_IN8, COMP1_INM, LPTIM2_CH2 (AF13), LPUART1_RX (AF8), PWR_WKUP3, SAI1_CK1 (AF3), SPI1_RDY (AF5), TIM17_CH1 (AF14), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TSC_G2_IO1 (AF9), USART1_CK (AF7) |
| H3 | PB9 | ввод-вывод | ADC4_IN10, COMP2_INM, IR_OUT (AF3), LPTIM2_IN1 (AF13), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_WKUP8, SPI3_MISO (AF6), TIM16_CH1 (AF14), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_G2_IO3 (AF9) |
| H4 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| H5 | PB8 | ввод-вывод | COMP1_OUT (AF12), LPTIM1_ETR (AF0), PWR_PVD_IN, SPI3_MOSI (AF6), TIM16_CH1N (AF14), TIM1_CH1 (AF1), TIM3_ETR (AF2), TSC_G2_IO4 (AF9), USART2_RX (AF3) |
| H6 | PB7 | ввод-вывод | PWR_WKUP5, SAI1_SD_B (AF13), TAMP_IN5, TAMP_OUT4, TIM1_CH4N (AF1), TSC_G5_IO2 (AF9) |
| H7 | PB5 | ввод-вывод | LPUART1_TX (AF8), SAI1_D2 (AF3), SAI1_FS_B (AF13), TIM3_CH1 (AF2), TSC_G5_IO4 (AF9) |
| H8 | PB4 (NJTRST) | ввод-вывод | DEBUG_NJTRST (AF0), LPTIM2_IN2 (AF2), PTA_ACTIVE (AF12), PTA_PRIORITY (AF10), SAI1_MCLK_B (AF13), SPI1_SCK (AF5), TIM17_CH1 (AF14), TIM1_CH3 (AF1), TSC_G3_IO1 (AF9), USART2_RX (AF3) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VDD | C6, D5, E4, F5 | питание цифровой части и линий ввода-вывода |
| VDD11 | C3 | — |
| VDDA | F1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDANA | B6 | — |
| VDDHPA | B4 | — |
| VDDRF | A6 | — |
| VDDRFPA | A4 | — |
| VDDSMPS | B1 | — |
| VLXSMPS | C1 | — |
| VSS | D4, D6, E3, E5 | общий провод (земля) |
| VSSA | F2 | общий провод аналоговой части |
| VSSRF | A7, B7 | — |
| VSSSMPS | A1 | — |
| NRST | B8 | сброс, активный уровень — низкий |
| RF | A8 | — |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32WBA55UGIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32WBA55UG | STM32WBA55UGIx | 1 МБ | 128 КБ |
Линейка STM32WBAx5, семейство STM32WBA, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA59, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32WBA55UE | STM32WBAx5 | 59 из 59 | выводы совпадают полностьюфлеш-память до 1024 и 512 КБ; ОЗУ 128 и 96 КБ |
Частые вопросы
На каких выводах USART1 у STM32WBA55UG?
В корпусе UFBGA59 сигнал USART1_TX выведен на PB14 (шарик A2, AF7) или PB12 (шарик C2, AF7), USART1_RX — на PA8 (шарик D1, AF7).
Где у STM32WBA55UG выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик F8, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик F6, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32WBA55UG?
I2C1_SCL — PB2 (шарик E7, AF4) или PA15 (JTDI) (шарик G8, AF4), I2C1_SDA — PB1 (шарик D8, AF4) или PB3 (JTDO/TRACESWO) (шарик G7, AF4).
Сколько выводов ввода-вывода у STM32WBA55UG в корпусе UFBGA59?
37 из 59. Ещё 20 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32WBA55UG?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32WBACortex-M33 до 100 МГц с радио 2,4 ГГц: WBA52–WBA55 и WBA62–WBA65 — радио, SMPS, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
