STM32C071F8 в корпусе TSSOP20 (версия GP): распиновка

STM32C071F8 — микроконтроллер STM32C0 на ядре Cortex-M0+: 64 КБ флеш-памяти и 24 КБ ОЗУ. Корпус TSSOP20 (версия GP) — 20 выводов, на 18 из них — 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
64 КБ
ОЗУ
24 КБ
Корпус
TSSOP20, 20 выводов
Линий ввода-вывода
25

В корпусе TSSOP20 STM32C071F8 выпускается в двух вариантах разводки — в даташите они называются версией GP и версией N. Эта страница — версия GP, а версия N — на отдельной странице; выводы, которыми версии отличаются, перечислены в разделе «Похожие по выводам».

Схема корпуса TSSOP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

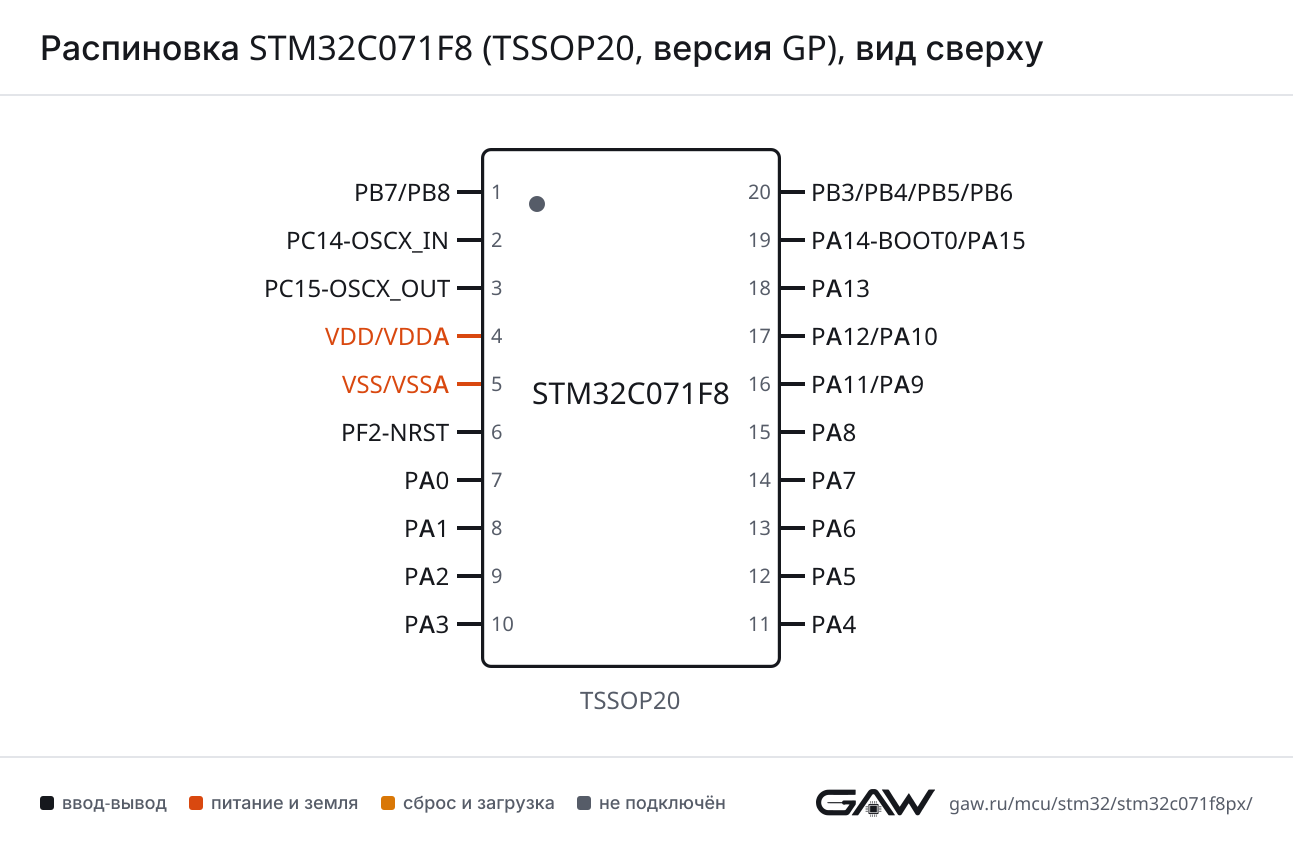

Распиновка STM32C071F8 в корпусе TSSOP20, вид сверхуSTM32C071F8TSSOP20, вид сверхуPB7 / PB8 — вывод 1: I2C1_SCL, I2C1_SDA, RTC_REFIN, SPI2_MOSI, TIM16_CH1, TIM17_CH1N, TIM1_CH4, TIM3_CH1, TIM3_CH4, USART1_RX, USART2_CTS, USART2_NSS, I2C1_SCL, SPI2_SCK, TIM16_CH1, TIM3_CH1, USART2_CTS, USART2_NSS1PB7/PB8PC14-OSCX_IN — вывод 2: I2C1_SDA, IR_OUT, RCC_OSCX_IN, SPI2_NSS, TIM17_CH1, TIM1_BKIN2, TIM1_ETR, TIM3_CH2, USART1_TX, USART2_CK, USART2_DE, USART2_RTS2PC14-OSCX_INPC15-OSCX_OUT — вывод 3: RCC_OSC32_EN, RCC_OSCX_OUT, RCC_OSC_EN, TIM1_ETR, TIM3_CH33PC15-OSCX_OUTVDD/VDDA — вывод 44VDD/VDDAVSS/VSSA — вывод 55VSS/VSSAPF2-NRST — вывод 6: RCC_MCO, TIM1_CH46PF2-NRSTPA0 — вывод 7: ADC1_IN0, PWR_WKUP1, SPI2_SCK, TIM16_CH1, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_TX, USART2_CTS, USART2_NSS7PA0PA1 — вывод 8: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM17_CH1, TIM1_CH2, TIM2_CH2, USART1_RX, USART2_CK, USART2_DE, USART2_RTS8PA1PA2 — вывод 9: ADC1_IN2, I2S1_SD, PWR_WKUP4, RCC_LSCO, SPI1_MOSI, TIM16_CH1N, TIM1_CH3, TIM2_CH3, TIM3_ETR, USART2_TX9PA2PA3 — вывод 10: ADC1_IN3, SPI2_MISO, TIM1_CH1N, TIM1_CH4, TIM2_CH4, USART2_RX10PA3PA4 — вывод 11: ADC1_IN4, I2S1_WS, PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS, SPI2_MOSI, TIM14_CH1, TIM17_CH1N, TIM1_CH2N, USART2_TX, USB_NOE11PA4PA5 — вывод 12: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM1_CH1, TIM1_CH3N, TIM2_CH1, TIM2_ETR, USART2_RX12PA5PA6 — вывод 13: ADC1_IN6, I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH113PA6PA7 — вывод 14: ADC1_IN7, I2C2_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH214PA7PA8 — вывод 15: ADC1_IN8, CRS_SYNC, I2S1_WS, RCC_MCO, RCC_MCO_2, SPI1_NSS, SPI2_MISO, SPI2_NSS, TIM14_CH1, TIM1_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH3, TIM3_CH4, USART1_RX, USART2_TX15PA8PA11 [PA9] / PA9 [PA11] — вывод 16: ADC1_EXTI11, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, I2C1_SCL, I2C2_SCL, RCC_MCO, SPI2_MISO, TIM1_CH2, TIM3_ETR, USART1_TX16PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 17: I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, RCC_MCO_2, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RX17PA12/PA10PA13 — вывод 18: ADC1_IN13, DEBUG_SWDIO, IR_OUT, TIM3_ETR, USART2_RX, USB_NOE18PA13PA14-BOOT0 / PA15 — вывод 19: ADC1_IN14, DEBUG_SWCLK, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART2_TX, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USB_NOE19PA14-BOOT0/PA15PB3 / PB4 / PB5 / PB6 — вывод 20: I2C2_SCL, I2S1_CK, SPI1_SCK, TIM1_CH2, TIM2_CH2, TIM3_CH2, USART1_CK, USART1_DE, USART1_RTS, I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, USART1_CTS, USART1_NSS, I2C1_SMBA, I2S1_SD, PWR_WKUP6, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TIM3_CH3, I2C1_SCL, I2C1_SMBA, I2S1_CK, I2S1_MCK, I2S1_SD, PWR_WKUP3, SPI1_MISO, SPI1_MOSI, SPI1_SCK, SPI2_MISO, TIM16_BKIN, TIM16_CH1N, TIM17_BKIN, TIM1_CH2, TIM1_CH3, TIM3_CH1, TIM3_CH2, TIM3_CH3, USART1_CTS, USART1_NSS, USART1_TX20PB3/PB4/PB5/PB6
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32C071F8 (TSSOP20, версия GP), вид сверхуРаспиновка TSSOP20 картинкой
PNG, 1293 × 848 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (17, AF1), PA14-BOOT0 (19, AF12), PA15 (19, AF4), PB3 (20, AF4)
CTSPA11 (16, AF1), PB4 (20, AF4), PB6 (20, AF5)
DEPA12 (17, AF1), PA14-BOOT0 (19, AF12), PA15 (19, AF4), PB3 (20, AF4)
NSSPA11 (16, AF1), PB4 (20, AF4), PB6 (20, AF5)
RTSPA12 (17, AF1), PA14-BOOT0 (19, AF12), PA15 (19, AF4), PB3 (20, AF4)
RXPB7 (1, AF0), PA1 (8, AF4), PA8 (15, AF14), PA10 (17, AF1)
TXPC14-OSCX_IN (2, AF0), PA0 (7, AF4), PA9 (16, AF1), PB6 (20, AF0)
USART2CKPC14-OSCX_IN (2, AF9), PA1 (8, AF1)
CTSPB7 (1, AF9), PB8 (1, AF1), PA0 (7, AF1)
DEPC14-OSCX_IN (2, AF9), PA1 (8, AF1)
NSSPB7 (1, AF9), PB8 (1, AF1), PA0 (7, AF1)
RTSPC14-OSCX_IN (2, AF9), PA1 (8, AF1)
RXPA3 (10, AF1), PA5 (12, AF1), PA13 (18, AF4), PA14-BOOT0 (19, AF9), PA15 (19, AF1)
TXPA2 (9, AF1), PA4 (11, AF1), PA8 (15, AF1), PA14-BOOT0 (19, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (13, AF0), PA11 (16, AF0), PB4 (20, AF0), PB6 (20, AF9)
MOSIPA2 (9, AF0), PA7 (14, AF0), PA12 (17, AF0), PB5 (20, AF0), PB6 (20, AF8)
NSSPA4 (11, AF0), PA8 (15, AF8), PA14-BOOT0 (19, AF8), PA15 (19, AF0)
SCKPA1 (8, AF0), PA5 (12, AF0), PB3 (20, AF0), PB6 (20, AF10)
SPI2MISOPA3 (10, AF0), PA8 (15, AF6), PA9 (16, AF4), PB6 (20, AF4)
MOSIPB7 (1, AF4), PA4 (11, AF3), PA10 (17, AF0)
NSSPC14-OSCX_IN (2, AF12), PA8 (15, AF3)
SCKPB8 (1, AF4), PA0 (7, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (17, AF5)
I2S1CKPA1 (8, AF0), PA5 (12, AF0), PB3 (20, AF0), PB6 (20, AF10)
MCKPA6 (13, AF0), PA11 (16, AF0), PB4 (20, AF0), PB6 (20, AF9)
SDPA2 (9, AF0), PA7 (14, AF0), PA12 (17, AF0), PB5 (20, AF0), PB6 (20, AF8)
WSPA4 (11, AF0), PA8 (15, AF8), PA14-BOOT0 (19, AF8), PA15 (19, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB7 (1, AF14), PB8 (1, AF6), PA9 (16, AF6), PB6 (20, AF6)
SDAPB7 (1, AF6), PC14-OSCX_IN (2, AF14), PA10 (17, AF6)
SMBAPA1 (8, AF6), PB5 (20, AF6), PB6 (20, AF7)
I2C2SCLPA7 (14, AF6), PA11 (16, AF6), PA9 (16, AF8), PB3 (20, AF5)
SDAPA6 (13, AF6), PA12 (17, AF6), PA10 (17, AF8), PB4 (20, AF6)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (16)
DPPA12 (17)
NOEPA4 (11, AF6), PA13 (18, AF2), PA15 (19, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (16)
IN0PA0 (7)
IN1PA1 (8)
IN2PA2 (9)
IN3PA3 (10)
IN4PA4 (11)
IN5PA5 (12)
IN6PA6 (13)
IN7PA7 (14)
IN8PA8 (15)
IN13PA13 (18)
IN14PA14-BOOT0 (19)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (13, AF2)
BKIN2PC14-OSCX_IN (2, AF2), PA11 (16, AF5)
CH1PA0 (7, AF5), PA5 (12, AF5), PA8 (15, AF2), PA14-BOOT0 (19, AF10), PA15 (19, AF2)
CH1NPA3 (10, AF2), PA7 (14, AF2)
CH2PA1 (8, AF5), PA9 (16, AF2), PB3 (20, AF1), PB6 (20, AF11)
CH2NPA4 (11, AF2), PA8 (15, AF9)
CH3PA2 (9, AF5), PA10 (17, AF2), PB6 (20, AF1)
CH3NPA5 (12, AF2), PA8 (15, AF10)
CH4PB7 (1, AF1), PF2-NRST (6, AF1), PA3 (10, AF5), PA11 (16, AF2)
ETRPC14-OSCX_IN (2, AF1), PC15-OSCX_OUT (3, AF2), PA12 (17, AF2)
TIM2CH1PA0 (7, AF3), PA5 (12, AF3), PA15 (19, AF5)
CH2PA1 (8, AF3), PB3 (20, AF6)
CH3PA2 (9, AF6)
CH4PA3 (10, AF3)
ETRPA0 (7, AF3), PA5 (12, AF3), PA15 (19, AF5)
TIM3CH1PB7 (1, AF11), PB8 (1, AF3), PA6 (13, AF1), PB4 (20, AF1), PB6 (20, AF12)
CH2PC14-OSCX_IN (2, AF11), PA7 (14, AF1), PB3 (20, AF3), PB5 (20, AF1), PB6 (20, AF13)
CH3PC15-OSCX_OUT (3, AF3), PA8 (15, AF11), PB5 (20, AF3), PB6 (20, AF3)
CH4PB7 (1, AF3), PA8 (15, AF12)
ETRPA2 (9, AF3), PA9 (16, AF3), PA13 (18, AF3)
TIM14CH1PA4 (11, AF4), PA7 (14, AF4), PA8 (15, AF13)
TIM16BKINPB5 (20, AF2), PB6 (20, AF14)
CH1PB7 (1, AF10), PB8 (1, AF2), PA0 (7, AF2), PA6 (13, AF5)
CH1NPA2 (9, AF2), PB6 (20, AF2)
TIM17BKINPA10 (17, AF5), PB4 (20, AF5), PB6 (20, AF15)
CH1PC14-OSCX_IN (2, AF10), PA1 (8, AF2), PA7 (14, AF5)
CH1NPB7 (1, AF2), PA4 (11, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PA4 (11)
REFINPB7 (1)
TSPA4 (11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (19, AF0)
SWDIOPA13 (18, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (9)
MCOPF2-NRST (6, AF0), PA8 (15, AF0), PA9 (16, AF0)
MCO_2PA8 (15, AF15), PA10 (17, AF3), PA14-BOOT0 (19, AF11), PA15 (19, AF3)
OSC_ENPC15-OSCX_OUT (3, AF1)
OSC32_ENPC15-OSCX_OUT (3, AF0)
OSCX_INPC14-OSCX_IN (2)
OSCX_OUTPC15-OSCX_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (7)
PWR_WKUP2PA4 (11)
PWR_WKUP3PB6 (20)
PWR_WKUP4PA2 (9)
PWR_WKUP6PB5 (20)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 20 выводов корпуса TSSOP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 16 — PA11 или PA9; вывод 17 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PB7 и PB8; вывод 19 — PA14-BOOT0 и PA15; вывод 20 — PB3, PB4, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

ВыводИмяТипФункции
1PB7ввод-выводI2C1_SCL (AF14), I2C1_SDA (AF6), RTC_REFIN, SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9)
1PB8ввод-выводI2C1_SCL (AF6), SPI2_SCK (AF4), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1)
2PC14-OSCX_INввод-выводI2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9)
3PC15-OSCX_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM1_ETR (AF2), TIM3_CH3 (AF3)
4VDD/VDDAпитание—
5VSS/VSSAпитание—
6PF2-NRSTввод-выводRCC_MCO (AF0), TIM1_CH4 (AF1)
7PA0ввод-выводADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1)
8PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
9PA2ввод-выводADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1)
10PA3ввод-выводADC1_IN3, SPI2_MISO (AF0), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1)
11PA4ввод-выводADC1_IN4, I2S1_WS (AF0), PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1), USB_NOE (AF6)
12PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1)
13PA6ввод-выводADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
14PA7ввод-выводADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
15PA8ввод-выводADC1_IN8, CRS_SYNC (AF4), I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
16PA11ввод-выводADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
16PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
17PA12ввод-выводI2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
17PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
18PA13ввод-выводADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4), USB_NOE (AF2)
19PA14-BOOT0ввод-выводADC1_IN14, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
19PA15ввод-выводI2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USB_NOE (AF6)
20PB3ввод-выводI2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
20PB4ввод-выводI2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
20PB5ввод-выводI2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
20PB6ввод-выводI2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM17_BKIN (AF15), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD/VDDA4—
VSS/VSSA5—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32C071F8Px. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32C071F8STM32C071F8Px64 КБ24 КБ

Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе TSSOP20, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32C051F6STM32C0x120 из 20выводы совпадают полностью
STM32C051F8STM32C0x120 из 20выводы совпадают полностью
STM32C071FB (версия GP)STM32C0x120 из 20выводы совпадают полностью
STM32C091FBSTM32C0x119 из 2015: PA8 → PA8/PB0/PB1/PB2
STM32C091FCSTM32C0x119 из 2015: PA8 → PA8/PB0/PB1/PB2
STM32C071F8 (версия N)STM32C0x118 из 2014: PA7 → PA8; 15: PA8 → VDDIO2
STM32C071FB (версия N)STM32C0x118 из 2014: PA7 → PA8; 15: PA8 → VDDIO2
STM32C092FBSTM32C0x219 из 2015: PA8 → PA8/PB0/PB1/PB2
STM32C092FCSTM32C0x219 из 2015: PA8 → PA8/PB0/PB1/PB2
STM32G031F4, STM32G031F6, STM32G031F8STM32G0x118 из 202: PC14 → PB9/PC14; 15: PA8 → PA8/PB0/PB1/PB2
STM32G041F6, STM32G041F8STM32G0x118 из 202: PC14 → PB9/PC14; 15: PA8 → PA8/PB0/PB1/PB2
STM32G050F6STM32G0x0 Value line18 из 202: PC14 → PB9/PC14; 15: PA8 → PA8/PB0/PB1/PB2

Частые вопросы

На каких выводах USART1 у STM32C071F8?

В корпусе TSSOP20 сигнал USART1_TX выведен на PC14-OSCX_IN (вывод 2, AF0) или PA0 (вывод 7, AF4) или PA9 (вывод 16, AF1) или PB6 (вывод 20, AF0), USART1_RX — на PB7 (вывод 1, AF0) или PA1 (вывод 8, AF4) или PA8 (вывод 15, AF14) или PA10 (вывод 17, AF1).

Где у STM32C071F8 выводы SWD для программатора?

SWDIO — PA13 (вывод 18, AF0), SWCLK — PA14-BOOT0 (вывод 19, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C071F8?

I2C1_SCL — PB7 (вывод 1, AF14) или PB8 (вывод 1, AF6) или PA9 (вывод 16, AF6) или PB6 (вывод 20, AF6), I2C1_SDA — PB7 (вывод 1, AF6) или PC14-OSCX_IN (вывод 2, AF14) или PA10 (вывод 17, AF6).

Сколько выводов ввода-вывода у STM32C071F8 в корпусе TSSOP20?

25 линий ввода-вывода на 18 выводах из 20: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32C071F8 в корпусе TSSOP20 на одном выводе несколько линий порта?

У корпуса TSSOP20 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 16 — PA11 или PA9; вывод 17 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PB7 и PB8; вывод 19 — PA14-BOOT0 и PA15; вывод 20 — PB3, PB4, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
