STM32G050F6 в корпусе TSSOP20: распиновка

STM32G050F6 — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 32 КБ флеш-памяти и 18 КБ ОЗУ. Корпус TSSOP20 — 20 выводов, на 18 из них — 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 10 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Частота ядра: до 64 МГц
Флеш-память: 32 КБ
ОЗУ: 18 КБ
Корпус: TSSOP20, 20 выводов
Линий ввода-вывода: 29
Напряжение питания: 2…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

Схема корпуса TSSOP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

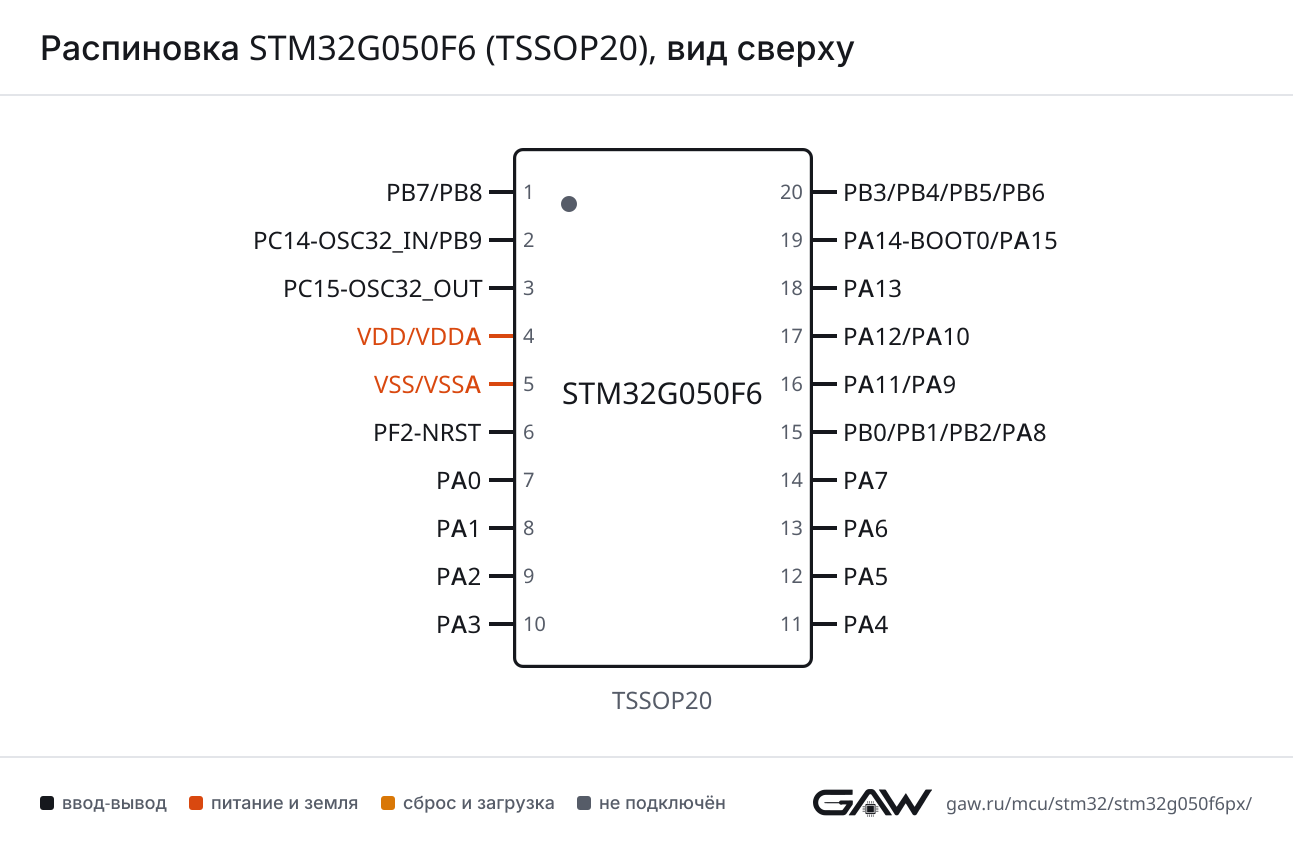

Распиновка TSSOP20 картинкой
PNG, 1293 × 848 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PA12 (17, AF1), PB3 (20, AF4)
	CTS	PA11 (16, AF1), PB4 (20, AF4)
	DE	PA12 (17, AF1), PB3 (20, AF4)
	NSS	PA11 (16, AF1), PB4 (20, AF4)
	RTS	PA12 (17, AF1), PB3 (20, AF4)
	RX	PB7 (1, AF0), PA10 (17, AF1)
	TX	PA9 (16, AF1), PB6 (20, AF0)
USART2	CK	PA1 (8, AF1)
	CTS	PA0 (7, AF1)
	DE	PA1 (8, AF1)
	NSS	PA0 (7, AF1)
	RTS	PA1 (8, AF1)
	RX	PA3 (10, AF1), PA15 (19, AF1)
	TX	PA2 (9, AF1), PA14-BOOT0 (19, AF1)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (13, AF0), PA11 (16, AF0), PB4 (20, AF0)
	MOSI	PA2 (9, AF0), PA7 (14, AF0), PA12 (17, AF0), PB5 (20, AF0)
	NSS	PA4 (11, AF0), PB0 (15, AF0), PA15 (19, AF0)
	SCK	PA1 (8, AF0), PA5 (12, AF0), PB3 (20, AF0)
SPI2	MISO	PA3 (10, AF0), PB2 (15, AF1), PA9 (16, AF4), PB6 (20, AF4)
	MOSI	PB7 (1, AF1), PA4 (11, AF1), PA10 (17, AF0)
	NSS	PB9 (2, AF5), PA8 (15, AF1)
	SCK	PB8 (1, AF1), PA0 (7, AF0)

I²S — цифровой аудиоинтерфейс

Блок	Сигнал	Выводы
I2S	CKIN	PA12 (17, AF5)
I2S1	CK	PA1 (8, AF0), PA5 (12, AF0), PB3 (20, AF0)
	MCK	PA6 (13, AF0), PA11 (16, AF0), PB4 (20, AF0)
	SD	PA2 (9, AF0), PA7 (14, AF0), PA12 (17, AF0), PB5 (20, AF0)
	WS	PA4 (11, AF0), PB0 (15, AF0), PA15 (19, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB8 (1, AF6), PA9 (16, AF6), PB6 (20, AF6)
	SDA	PB7 (1, AF6), PB9 (2, AF6), PA10 (17, AF6)
	SMBA	PA1 (8, AF6), PB5 (20, AF6)
I2C2	SCL	PA11 (16, AF6)
	SDA	PA12 (17, AF6)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PA11 (16)
	IN0	PA0 (7)
	IN1	PA1 (8)
	IN2	PA2 (9)
	IN3	PA3 (10)
	IN4	PA4 (11)
	IN5	PA5 (12)
	IN6	PA6 (13)
	IN7	PA7 (14)
	IN8	PB0 (15)
	IN9	PB1 (15)
	IN10	PB2 (15)
	IN11	PB7 (1)
	IN15	PA11 (16)
	IN16	PA12 (17)
	IN17	PA13 (18)
	IN18	PA14-BOOT0 (19)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BK	PA6 (13, AF2)
	BK2	PC14-OSC32_IN (2, AF2), PA11 (16, AF5)
	CH1	PA8 (15, AF2)
	CH1N	PA7 (14, AF2)
	CH2	PA9 (16, AF2), PB3 (20, AF1)
	CH2N	PB0 (15, AF2)
	CH3	PA10 (17, AF2), PB6 (20, AF1)
	CH3N	PB1 (15, AF2)
	CH4	PA11 (16, AF2)
	ETR	PA12 (17, AF2)
TIM3	CH1	PA6 (13, AF1), PB4 (20, AF1)
	CH2	PA7 (14, AF1), PB5 (20, AF1)
	CH3	PB0 (15, AF1)
	CH4	PB1 (15, AF1)
TIM14	CH1	PA4 (11, AF4), PA7 (14, AF4), PB1 (15, AF0)
TIM15	BK	PB8 (1, AF5), PC15-OSC32_OUT (3, AF2), PA9 (16, AF5)
	CH1	PA2 (9, AF5)
	CH1N	PA1 (8, AF5)
	CH2	PA3 (10, AF5)
TIM16	BK	PB5 (20, AF2)
	CH1	PB8 (1, AF2), PA6 (13, AF5)
	CH1N	PB6 (20, AF2)
TIM17	BK	PA10 (17, AF5), PB4 (20, AF5)
	CH1	PB9 (2, AF2), PA7 (14, AF5)
	CH1N	PB7 (1, AF2)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT1	PA4 (11)
	TS	PA4 (11)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14-BOOT0 (19, AF0)
	SWDIO	PA13 (18, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	LSCO	PA2 (9)
	MCO	PF2-NRST (6, AF0), PA8 (15, AF0), PA9 (16, AF0)
	OSC_EN	PC15-OSC32_OUT (3, AF1)
	OSC_IN	PC14-OSC32_IN (2)
	OSC32_EN	PC15-OSC32_OUT (3, AF0)
	OSC32_IN	PC14-OSC32_IN (2)
	OSC32_OUT	PC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP_IN1	PA4 (11)
	RTC_TAMP_IN2	PA0 (7)
	SYS_WKUP1	PA0 (7)
	SYS_WKUP2	PA4 (11)
	SYS_WKUP4	PA2 (9)
	SYS_WKUP6	PB5 (20)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 20 выводов корпуса TSSOP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 16 — PA11 или PA9; вывод 17 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PB7 и PB8; вывод 2 — PC14-OSC32_IN и PB9; вывод 15 — PB0, PB1, PB2 и PA8; вывод 19 — PA14-BOOT0 и PA15; вывод 20 — PB3, PB4, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Вывод	Имя	Тип	Функции
1	PB7	ввод-вывод	ADC1_IN11, I2C1_SDA (AF6), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0)
1	PB8	ввод-вывод	I2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2)
2	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
2	PB9	ввод-вывод	I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
3	PC15-OSC32_OUT	ввод-вывод	RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
4	VDD/VDDA	питание	—
5	VSS/VSSA	питание	—
6	PF2-NRST	ввод-вывод	RCC_MCO (AF0)
7	PA0	ввод-вывод	ADC1_IN0, RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, USART2_CTS (AF1), USART2_NSS (AF1)
8	PA1	ввод-вывод	ADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
9	PA2	ввод-вывод	ADC1_IN2, I2S1_SD (AF0), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), USART2_TX (AF1)
10	PA3	ввод-вывод	ADC1_IN3, SPI2_MISO (AF0), TIM15_CH2 (AF5), USART2_RX (AF1)
11	PA4	ввод-вывод	ADC1_IN4, I2S1_WS (AF0), RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF1), SYS_WKUP2, TIM14_CH1 (AF4)
12	PA5	ввод-вывод	ADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0)
13	PA6	ввод-вывод	ADC1_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1)
14	PA7	ввод-вывод	ADC1_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
15	PB0	ввод-вывод	ADC1_IN8, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1)
15	PB1	ввод-вывод	ADC1_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
15	PB2	ввод-вывод	ADC1_IN10, SPI2_MISO (AF1)
15	PA8	ввод-вывод	RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2)
16	PA11	ввод-вывод	ADC1_EXTI11, ADC1_IN15, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
16	PA9	ввод-вывод	I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
17	PA12	ввод-вывод	ADC1_IN16, I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
17	PA10	ввод-вывод	I2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
18	PA13	ввод-вывод	ADC1_IN17, IR_OUT (AF1), SYS_SWDIO (AF0)
19	PA14-BOOT0	ввод-вывод	ADC1_IN18, SYS_SWCLK (AF0), USART2_TX (AF1)
19	PA15	ввод-вывод	I2S1_WS (AF0), SPI1_NSS (AF0), USART2_RX (AF1)
20	PB3	ввод-вывод	I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
20	PB4	ввод-вывод	I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
20	PB5	ввод-вывод	I2C1_SMBA (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
20	PB6	ввод-вывод	I2C1_SCL (AF6), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VDD/VDDA	4	—
VSS/VSSA	5	—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G050F6Px. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32G050F6	STM32G050F6Px	32 КБ	18 КБ

Линейка STM32G0x0 Value line, семейство STM32G0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32G030F6	STM32G0x0 Value line	19 из 20	6: PF2 → NRST
STM32G031F4, STM32G031F6, STM32G031F8	STM32G0x1	20 из 20	выводы совпадают полностью
STM32G041F6, STM32G041F8	STM32G0x1	20 из 20	выводы совпадают полностью
STM32G051F6, STM32G051F8	STM32G0x1	20 из 20	выводы совпадают полностью
STM32G061F6, STM32G061F8	STM32G0x1	20 из 20	выводы совпадают полностью
STM32C091FB	STM32C0x1	19 из 20	2: PB9/PC14 → PC14
STM32C091FC	STM32C0x1	19 из 20	2: PB9/PC14 → PC14
STM32C092FB	STM32C0x2	19 из 20	2: PB9/PC14 → PC14
STM32C092FC	STM32C0x2	19 из 20	2: PB9/PC14 → PC14
STM32C051F6	STM32C0x1	18 из 20	2: PB9/PC14 → PC14; 15: PA8/PB0/PB1/PB2 → PA8
STM32C051F8	STM32C0x1	18 из 20	2: PB9/PC14 → PC14; 15: PA8/PB0/PB1/PB2 → PA8
STM32C071F8 (версия GP)	STM32C0x1	18 из 20	2: PB9/PC14 → PC14; 15: PA8/PB0/PB1/PB2 → PA8

Частые вопросы

На каких выводах USART1 у STM32G050F6?

В корпусе TSSOP20 сигнал USART1_TX выведен на PA9 (вывод 16, AF1) или PB6 (вывод 20, AF0), USART1_RX — на PB7 (вывод 1, AF0) или PA10 (вывод 17, AF1).

Где у STM32G050F6 выводы SWD для программатора?

SWDIO — PA13 (вывод 18, AF0), SWCLK — PA14-BOOT0 (вывод 19, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G050F6?

I2C1_SCL — PB8 (вывод 1, AF6) или PA9 (вывод 16, AF6) или PB6 (вывод 20, AF6), I2C1_SDA — PB7 (вывод 1, AF6) или PB9 (вывод 2, AF6) или PA10 (вывод 17, AF6).

Сколько выводов ввода-вывода у STM32G050F6 в корпусе TSSOP20?

29 линий ввода-вывода на 18 выводах из 20: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32G050F6 в корпусе TSSOP20 на одном выводе несколько линий порта?

У корпуса TSSOP20 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 16 — PA11 или PA9; вывод 17 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PB7 и PB8; вывод 2 — PC14-OSC32_IN и PB9; вывод 15 — PB0, PB1, PB2 и PA8; вывод 19 — PA14-BOOT0 и PA15; вывод 20 — PB3, PB4, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Какое напряжение питания у STM32G050F6?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
