STM32C071RB в корпусе UFBGA64 (версия N): распиновка

STM32C071RB — микроконтроллер STM32C0 на ядре Cortex-M0+: 128 КБ флеш-памяти и 24 КБ ОЗУ. Корпус UFBGA64 (версия N) — 64 шарика, из них 59 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 10 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Флеш-память: 128 КБ
ОЗУ: 24 КБ
Корпус: UFBGA64, 64 шарика
Линий ввода-вывода: 59

Разводка этой страницы в даташите называется версией N: у STM32C071RB есть корпуса в версиях GP и N, а в корпусе UFBGA64 выпускается только эта.

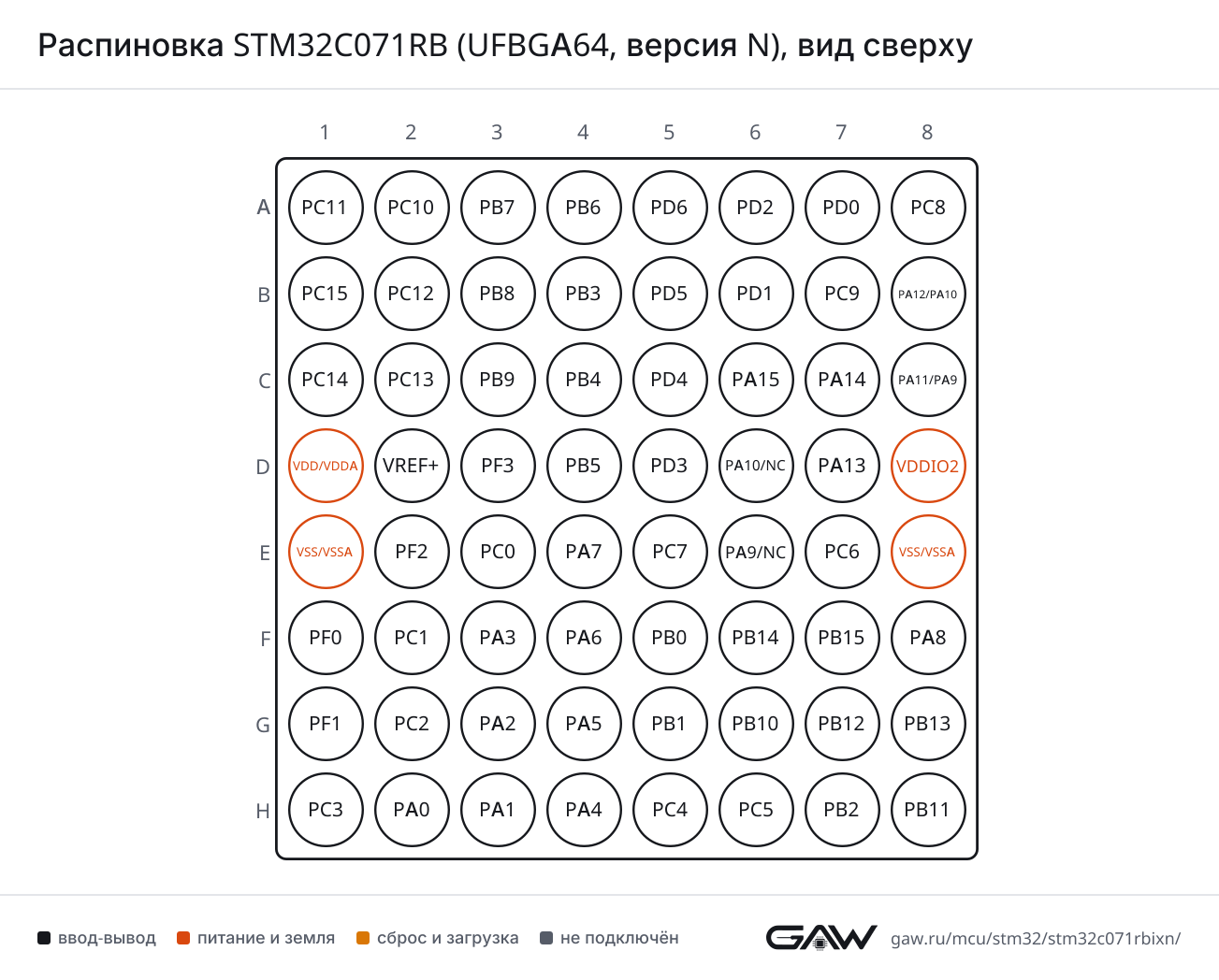

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

Распиновка UFBGA64 картинкой
PNG, 1303 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PB3 (B4, AF4), PA12 (B8, AF1), PA15 (C6, AF4), PA14-BOOT0 (C7, AF12)
	CTS	PB6 (A4, AF5), PB4 (C4, AF4), PA11 (C8, AF1)
	DE	PB3 (B4, AF4), PA12 (B8, AF1), PA15 (C6, AF4), PA14-BOOT0 (C7, AF12)
	NSS	PB6 (A4, AF5), PB4 (C4, AF4), PA11 (C8, AF1)
	RTS	PB3 (B4, AF4), PA12 (B8, AF1), PA15 (C6, AF4), PA14-BOOT0 (C7, AF12)
	RX	PB7 (A3, AF0), PA10 (B8, AF1), PA10 (D6, AF1), PA8 (F8, AF14), PA1 (H3, AF4), PC5 (H6, AF1), PB2 (H7, AF0)
	TX	PB6 (A4, AF0), PC14-OSCX_IN (C1, AF0), PA9 (C8, AF1), PA9 (E6, AF1), PA0 (H2, AF4), PC4 (H5, AF1)
USART2	CK	PC14-OSCX_IN (C1, AF9), PB9 (C3, AF1), PD4 (C5, AF1), PA1 (H3, AF1)
	CTS	PB7 (A3, AF9), PB8 (B3, AF1), PD3 (D5, AF0), PA0 (H2, AF1)
	DE	PC14-OSCX_IN (C1, AF9), PB9 (C3, AF1), PD4 (C5, AF1), PA1 (H3, AF1)
	NSS	PB7 (A3, AF9), PB8 (B3, AF1), PD3 (D5, AF0), PA0 (H2, AF1)
	RTS	PC14-OSCX_IN (C1, AF9), PB9 (C3, AF1), PD4 (C5, AF1), PA1 (H3, AF1)
	RX	PD6 (A5, AF1), PA15 (C6, AF1), PA14-BOOT0 (C7, AF9), PA13 (D7, AF4), PA3 (F3, AF1), PA5 (G4, AF1)
	TX	PD5 (B5, AF1), PA14-BOOT0 (C7, AF1), PA8 (F8, AF1), PA2 (G3, AF1), PA4 (H4, AF1)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PB6 (A4, AF9), PD5 (B5, AF0), PB4 (C4, AF0), PA11 (C8, AF0), PA6 (F4, AF0)
	MOSI	PB6 (A4, AF8), PD6 (A5, AF0), PA12 (B8, AF0), PB5 (D4, AF0), PA7 (E4, AF0), PA2 (G3, AF0)
	NSS	PA15 (C6, AF0), PA14-BOOT0 (C7, AF8), PB0 (F5, AF0), PA8 (F8, AF8), PA4 (H4, AF0)
	SCK	PB6 (A4, AF10), PB3 (B4, AF0), PA5 (G4, AF0), PA1 (H3, AF0)
SPI2	MISO	PB6 (A4, AF4), PA9 (C8, AF4), PD3 (D5, AF3), PA9 (E6, AF4), PA3 (F3, AF0), PB14 (F6, AF0), PA8 (F8, AF6), PC2 (G2, AF0), PB2 (H7, AF4)
	MOSI	PB7 (A3, AF4), PA10 (B8, AF0), PD4 (C5, AF0), PA10 (D6, AF0), PB15 (F7, AF0), PC3 (H1, AF0), PA4 (H4, AF3), PB11 (H8, AF0)
	NSS	PD0 (A7, AF3), PC14-OSCX_IN (C1, AF12), PB9 (C3, AF5), PA8 (F8, AF3), PB12 (G7, AF0)
	SCK	PB8 (B3, AF4), PD1 (B6, AF3), PB10 (G6, AF5), PB13 (G8, AF0), PA0 (H2, AF0)

I²S — цифровой аудиоинтерфейс

Блок	Сигнал	Выводы
I2S	CKIN	PC9 (B7, AF5), PA12 (B8, AF5)
I2S1	CK	PB6 (A4, AF10), PB3 (B4, AF0), PA5 (G4, AF0), PA1 (H3, AF0)
	MCK	PB6 (A4, AF9), PD5 (B5, AF0), PB4 (C4, AF0), PA11 (C8, AF0), PA6 (F4, AF0)
	SD	PB6 (A4, AF8), PD6 (A5, AF0), PA12 (B8, AF0), PB5 (D4, AF0), PA7 (E4, AF0), PA2 (G3, AF0)
	WS	PA15 (C6, AF0), PA14-BOOT0 (C7, AF8), PB0 (F5, AF0), PA8 (F8, AF8), PA4 (H4, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB7 (A3, AF14), PB6 (A4, AF6), PB8 (B3, AF6), PA9 (C8, AF6), PA9 (E6, AF6)
	SDA	PB7 (A3, AF6), PA10 (B8, AF6), PC14-OSCX_IN (C1, AF14), PB9 (C3, AF6), PA10 (D6, AF6)
	SMBA	PB6 (A4, AF7), PB5 (D4, AF6), PA1 (H3, AF6)
I2C2	SCL	PB3 (B4, AF5), PA11 (C8, AF6), PA9 (C8, AF8), PA7 (E4, AF6), PA9 (E6, AF8), PB10 (G6, AF6), PB13 (G8, AF6)
	SDA	PA12 (B8, AF6), PA10 (B8, AF8), PB4 (C4, AF6), PA10 (D6, AF8), PA6 (F4, AF6), PB14 (F6, AF6), PB11 (H8, AF6)

USB — USB Full Speed, устройство

Блок	Сигнал	Выводы
USB	DM	PA11 (C8)
	DP	PA12 (B8)
	NOE	PC9 (B7, AF6), PA15 (C6, AF6), PA13 (D7, AF2), PA4 (H4, AF6)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PC11 (A1), PA11 (C8), PB11 (H8)
	IN0	PA0 (H2)
	IN1	PA1 (H3)
	IN2	PA2 (G3)
	IN3	PA3 (F3)
	IN4	PA4 (H4)
	IN5	PA5 (G4)
	IN6	PA6 (F4)
	IN7	PA7 (E4)
	IN8	PA8 (F8)
	IN11	PC4 (H5)
	IN12	PC5 (H6)
	IN13	PA13 (D7)
	IN14	PA14-BOOT0 (C7)
	IN17	PB0 (F5)
	IN18	PB1 (G5)
	IN19	PB2 (H7)
	IN20	PB10 (G6)
	IN21	PB11 (H8)
	IN22	PB12 (G7)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BKIN	PD5 (B5, AF2), PC13 (C2, AF2), PA6 (F4, AF2), PB12 (G7, AF2)
	BKIN2	PC14-OSCX_IN (C1, AF2), PA11 (C8, AF5), PB12 (G7, AF1)
	CH1	PC8 (A8, AF2), PA15 (C6, AF2), PA14-BOOT0 (C7, AF10), PA8 (F8, AF2), PA5 (G4, AF5), PA0 (H2, AF5)
	CH1N	PD2 (A6, AF2), PA7 (E4, AF2), PA3 (F3, AF2), PB13 (G8, AF2)
	CH2	PB6 (A4, AF11), PB3 (B4, AF1), PC9 (B7, AF2), PA9 (C8, AF2), PA9 (E6, AF2), PA1 (H3, AF5)
	CH2N	PD3 (D5, AF2), PB0 (F5, AF2), PB14 (F6, AF2), PA8 (F8, AF9), PB1 (G5, AF5), PA4 (H4, AF2)
	CH3	PC10 (A2, AF2), PB6 (A4, AF1), PA10 (B8, AF2), PA10 (D6, AF2), PA2 (G3, AF5)
	CH3N	PD4 (C5, AF2), PB15 (F7, AF2), PA8 (F8, AF10), PA5 (G4, AF2), PB1 (G5, AF2)
	CH4	PC11 (A1, AF2), PB7 (A3, AF1), PA11 (C8, AF2), PF2-NRST (E2, AF1), PA3 (F3, AF5)
	ETR	PC15-OSCX_OUT (B1, AF2), PA12 (B8, AF2), PC14-OSCX_IN (C1, AF1), PC13 (C2, AF1)
TIM2	CH1	PA15 (C6, AF5), PA5 (G4, AF3), PA0 (H2, AF3), PC4 (H5, AF3)
	CH2	PB3 (B4, AF6), PA1 (H3, AF3), PC5 (H6, AF3)
	CH3	PC6 (E7, AF3), PA2 (G3, AF6), PB10 (G6, AF3)
	CH4	PC7 (E5, AF3), PA3 (F3, AF3), PB11 (H8, AF3)
	ETR	PA15 (C6, AF5), PA5 (G4, AF3), PA0 (H2, AF3), PC4 (H5, AF3)
TIM3	CH1	PB7 (A3, AF11), PB6 (A4, AF12), PB8 (B3, AF3), PB4 (C4, AF1), PC6 (E7, AF1), PA6 (F4, AF1)
	CH2	PB6 (A4, AF13), PB3 (B4, AF3), PC14-OSCX_IN (C1, AF11), PB9 (C3, AF3), PB5 (D4, AF1), PA7 (E4, AF1), PC7 (E5, AF1)
	CH3	PB6 (A4, AF3), PC8 (A8, AF1), PC15-OSCX_OUT (B1, AF3), PB5 (D4, AF3), PB0 (F5, AF1), PA8 (F8, AF11)
	CH4	PB7 (A3, AF3), PC9 (B7, AF1), PA8 (F8, AF12), PB1 (G5, AF1)
	ETR	PD2 (A6, AF1), PA9 (C8, AF3), PA13 (D7, AF3), PA9 (E6, AF3), PA2 (G3, AF3)
TIM14	CH1	PC12 (B2, AF0), PA7 (E4, AF4), PF0-OSC_IN (F1, AF2), PA8 (F8, AF13), PB1 (G5, AF0), PA4 (H4, AF4)
TIM16	BKIN	PB6 (A4, AF14), PB5 (D4, AF2)
	CH1	PB7 (A3, AF10), PD0 (A7, AF2), PB8 (B3, AF2), PA6 (F4, AF5), PA0 (H2, AF2)
	CH1N	PB6 (A4, AF2), PA2 (G3, AF2)
TIM17	BKIN	PB6 (A4, AF15), PA10 (B8, AF5), PB4 (C4, AF5), PA10 (D6, AF5)
	CH1	PD1 (B6, AF2), PC14-OSCX_IN (C1, AF10), PB9 (C3, AF2), PA7 (E4, AF5), PA1 (H3, AF2)
	CH1N	PB7 (A3, AF2), PA4 (H4, AF5)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT1	PC13 (C2)
	OUT2	PA4 (H4)
	REFIN	PB15 (F7)
	TS	PC13 (C2)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14-BOOT0 (C7, AF0)
	SWDIO	PA13 (D7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	LSCO	PA2 (G3)
	MCO	PA9 (C8, AF0), PF2-NRST (E2, AF0), PA9 (E6, AF0), PA8 (F8, AF0)
	MCO_2	PA10 (B8, AF3), PA15 (C6, AF3), PA14-BOOT0 (C7, AF11), PA10 (D6, AF3), PA8 (F8, AF15), PB2 (H7, AF3)
	OSC_EN	PC15-OSCX_OUT (B1, AF1), PF1-OSC_OUT (G1, AF0)
	OSC_IN	PF0-OSC_IN (F1)
	OSC_OUT	PF1-OSC_OUT (G1)
	OSC32_EN	PC15-OSCX_OUT (B1, AF0)
	OSCX_IN	PC14-OSCX_IN (C1)
	OSCX_OUT	PC15-OSCX_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	PWR_WKUP1	PA0 (H2)
	PWR_WKUP2	PC13 (C2)
	PWR_WKUP3	PB6 (A4)
	PWR_WKUP4	PA2 (G3)
	PWR_WKUP5	PC5 (H6)
	PWR_WKUP6	PB5 (D4)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик B8 — PA12 или PA10; шарик C8 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Шарик	Имя	Тип	Функции
A1	PC11	ввод-вывод	ADC1_EXTI11, TIM1_CH4 (AF2)
A2	PC10	ввод-вывод	TIM1_CH3 (AF2)
A3	PB7	ввод-вывод	I2C1_SCL (AF14), I2C1_SDA (AF6), SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9)
A4	PB6	ввод-вывод	I2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM17_BKIN (AF15), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0)
A5	PD6	ввод-вывод	I2S1_SD (AF0), SPI1_MOSI (AF0), USART2_RX (AF1)
A6	PD2	ввод-вывод	TIM1_CH1N (AF2), TIM3_ETR (AF1)
A7	PD0	ввод-вывод	SPI2_NSS (AF3), TIM16_CH1 (AF2)
A8	PC8	ввод-вывод	TIM1_CH1 (AF2), TIM3_CH3 (AF1)
B1	PC15-OSCX_OUT	ввод-вывод	RCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM1_ETR (AF2), TIM3_CH3 (AF3)
B2	PC12	ввод-вывод	TIM14_CH1 (AF0)
B3	PB8	ввод-вывод	I2C1_SCL (AF6), SPI2_SCK (AF4), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1)
B4	PB3	ввод-вывод	I2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
B5	PD5	ввод-вывод	I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN (AF2), USART2_TX (AF1)
B6	PD1	ввод-вывод	SPI2_SCK (AF3), TIM17_CH1 (AF2)
B7	PC9	ввод-вывод	I2S_CKIN (AF5), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6)
B8	PA12	ввод-вывод	I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
B8	PA10	ввод-вывод	I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
C1	PC14-OSCX_IN	ввод-вывод	I2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9)
C2	PC13	ввод-вывод	PWR_WKUP2, RTC_OUT1, RTC_TS, TIM1_BKIN (AF2), TIM1_ETR (AF1)
C3	PB9	ввод-вывод	I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM3_CH2 (AF3), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
C4	PB4	ввод-вывод	I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
C5	PD4	ввод-вывод	SPI2_MOSI (AF0), TIM1_CH3N (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
C6	PA15	ввод-вывод	I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USB_NOE (AF6)
C7	PA14-BOOT0	ввод-вывод	ADC1_IN14, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
C8	PA11	ввод-вывод	ADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
C8	PA9	ввод-вывод	I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
D1	VDD/VDDA	питание	—
D2	VREF+	служебный	—
D3	PF3	ввод-вывод	—
D4	PB5	ввод-вывод	I2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
D5	PD3	ввод-вывод	SPI2_MISO (AF3), TIM1_CH2N (AF2), USART2_CTS (AF0), USART2_NSS (AF0)
D6	PA10	ввод-вывод	I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
D6	NC	не подключён	—
D7	PA13	ввод-вывод	ADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4), USB_NOE (AF2)
D8	VDDIO2	питание	—
E1	VSS/VSSA	питание	—
E2	PF2-NRST	ввод-вывод	RCC_MCO (AF0), TIM1_CH4 (AF1)
E3	PC0	ввод-вывод	—
E4	PA7	ввод-вывод	ADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
E5	PC7	ввод-вывод	TIM2_CH4 (AF3), TIM3_CH2 (AF1)
E6	PA9	ввод-вывод	I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
E6	NC	не подключён	—
E7	PC6	ввод-вывод	TIM2_CH3 (AF3), TIM3_CH1 (AF1)
E8	VSS/VSSA	питание	—
F1	PF0-OSC_IN	ввод-вывод	CRS_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2)
F2	PC1	ввод-вывод	—
F3	PA3	ввод-вывод	ADC1_IN3, SPI2_MISO (AF0), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1)
F4	PA6	ввод-вывод	ADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
F5	PB0	ввод-вывод	ADC1_IN17, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1)
F6	PB14	ввод-вывод	I2C2_SDA (AF6), SPI2_MISO (AF0), TIM1_CH2N (AF2)
F7	PB15	ввод-вывод	RTC_REFIN, SPI2_MOSI (AF0), TIM1_CH3N (AF2)
F8	PA8	ввод-вывод	ADC1_IN8, CRS_SYNC (AF4), I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
G1	PF1-OSC_OUT	ввод-вывод	RCC_OSC_EN (AF0), RCC_OSC_OUT
G2	PC2	ввод-вывод	SPI2_MISO (AF0)
G3	PA2	ввод-вывод	ADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1)
G4	PA5	ввод-вывод	ADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1)
G5	PB1	ввод-вывод	ADC1_IN18, TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
G6	PB10	ввод-вывод	ADC1_IN20, I2C2_SCL (AF6), SPI2_SCK (AF5), TIM2_CH3 (AF3)
G7	PB12	ввод-вывод	ADC1_IN22, SPI2_NSS (AF0), TIM1_BKIN (AF2), TIM1_BKIN2 (AF1)
G8	PB13	ввод-вывод	I2C2_SCL (AF6), SPI2_SCK (AF0), TIM1_CH1N (AF2)
H1	PC3	ввод-вывод	SPI2_MOSI (AF0)
H2	PA0	ввод-вывод	ADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1)
H3	PA1	ввод-вывод	ADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
H4	PA4	ввод-вывод	ADC1_IN4, I2S1_WS (AF0), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1), USB_NOE (AF6)
H5	PC4	ввод-вывод	ADC1_IN11, TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF1)
H6	PC5	ввод-вывод	ADC1_IN12, PWR_WKUP5, TIM2_CH2 (AF3), USART1_RX (AF1)
H7	PB2	ввод-вывод	ADC1_IN19, RCC_MCO_2 (AF3), SPI2_MISO (AF4), USART1_RX (AF0)
H8	PB11	ввод-вывод	ADC1_EXTI11, ADC1_IN21, I2C2_SDA (AF6), SPI2_MOSI (AF0), TIM2_CH4 (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Шарики	Назначение
VDD/VDDA	D1	—
VDDIO2	D8	питание отдельной группы линий ввода-вывода
VSS/VSSA	E1, E8	—
VREF+	D2	верхнее опорное напряжение АЦП и ЦАП
NC	D6, E6	не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32C071RBIxN. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32C071RB	STM32C071RBIxN	128 КБ	24 КБ

Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32C091RC	STM32C0x1	62 из 64	D8: VDDIO2 → PD9; E8: VSS/VSSA → PD8
STM32C092RC	STM32C0x2	62 из 64	D8: VDDIO2 → PD9; E8: VSS/VSSA → PD8
STM32G0B1RB, STM32G0B1RC, STM32G0B1RE (версия N)	STM32G0x1	58 из 64	D1: VDD/VDDA → VDD; D3: PF3 → VBAT; D6: NC/PA10 → PA10/UCPD1_DBCC2; E1: VSS/VSSA → VSS; E6: NC/PA9 → PA9/UCPD1_DBCC1; E8: VSS/VSSA → VSS
STM32G0C1RC, STM32G0C1RE (версия N)	STM32G0x1	58 из 64	D1: VDD/VDDA → VDD; D3: PF3 → VBAT; D6: NC/PA10 → PA10/UCPD1_DBCC2; E1: VSS/VSSA → VSS; E6: NC/PA9 → PA9/UCPD1_DBCC1; E8: VSS/VSSA → VSS

Частые вопросы

На каких выводах USART1 у STM32C071RB?

В корпусе UFBGA64 сигнал USART1_TX выведен на PB6 (шарик A4, AF0) или PC14-OSCX_IN (шарик C1, AF0) или PA9 (шарик C8, AF1) или PA9 (шарик E6, AF1) или PA0 (шарик H2, AF4) или PC4 (шарик H5, AF1), USART1_RX — на PB7 (шарик A3, AF0) или PA10 (шарик B8, AF1) или PA10 (шарик D6, AF1) или PA8 (шарик F8, AF14) или PA1 (шарик H3, AF4) или PC5 (шарик H6, AF1) или PB2 (шарик H7, AF0).

Где у STM32C071RB выводы SWD для программатора?

SWDIO — PA13 (шарик D7, AF0), SWCLK — PA14-BOOT0 (шарик C7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C071RB?

I2C1_SCL — PB7 (шарик A3, AF14) или PB6 (шарик A4, AF6) или PB8 (шарик B3, AF6) или PA9 (шарик C8, AF6) или PA9 (шарик E6, AF6), I2C1_SDA — PB7 (шарик A3, AF6) или PA10 (шарик B8, AF6) или PC14-OSCX_IN (шарик C1, AF14) или PB9 (шарик C3, AF6) или PA10 (шарик D6, AF6).

Сколько выводов ввода-вывода у STM32C071RB в корпусе UFBGA64?

59 из 64. Ещё 4 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32C071RB в корпусе UFBGA64 на одном выводе несколько линий порта?

У корпуса UFBGA64 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B8 — PA12 или PA10; шарик C8 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
