STM32G0B1RB, STM32G0B1RC и STM32G0B1RE в корпусе UFBGA64 (версия N): распиновка

STM32G0B1RB, STM32G0B1RC и STM32G0B1RE — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128, 256 и 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус UFBGA64 (версия N) — 64 шарика, из них 58 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
128, 256 и 512 КБ
ОЗУ
144 КБ
Корпус
UFBGA64, 64 шарика
Линий ввода-вывода
58
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Разводка этой страницы в даташите называется версией N: у STM32G0B1RB, STM32G0B1RC и STM32G0B1RE есть корпуса в версиях GP и N, а в корпусе UFBGA64 выпускается только эта.

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G0B1RB, STM32G0B1RC, STM32G0B1RE в корпусе UFBGA64, вид сверхуABCDEFGH12345678PC11 — шарик A1: ADC1_EXTI11, SPI3_MISO, TIM1_CH4, USART3_RX, USART4_RXPC11PC10 — шарик A2: SPI3_SCK, TIM1_CH3, USART3_TX, USART4_TXPC10PB7 — шарик A3: COMP2_INM, I2C1_SDA, I2S2_SD, LPTIM1_IN2, LPUART2_RX, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX, USART4_CTS, USART4_NSSPB7PB6 — шарик A4: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2S2_MCK, LPTIM1_ETR, LPUART2_TX, SPI2_MISO, TIM16_CH1N, TIM1_CH3, TIM4_CH1, USART1_TX, USART5_CTS, USART5_NSSPB6PD6 — шарик A5: I2S1_SD, LPTIM2_OUT, SPI1_MOSI, USART2_RXPD6PD2 — шарик A6: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS, USART5_RXPD2PD0 — шарик A7: FDCAN1_RX, I2S2_WS, SPI2_NSS, TIM16_CH1, UCPD2_CC1PD0PC8 — шарик A8: LPUART2_CTS, TIM1_CH1, TIM3_CH3, UCPD2_FRSTX1, UCPD2_FRSTX2PC8PC15-OSC32_OUT — шарик B1: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BKPC15PC12 — шарик B2: LPTIM1_IN1, SPI3_MOSI, TIM14_CH1, UCPD1_FRSTX1, UCPD1_FRSTX2, USART5_TXPC12PB8 — шарик B3: CEC, FDCAN1_RX, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM15_BK, TIM16_CH1, TIM4_CH3, USART3_TX, USART6_TXPB8PB3 — шарик B4: COMP2_INM, I2C2_SCL, I2C3_SCL, I2S1_CK, SPI1_SCK, SPI3_SCK, TIM1_CH2, TIM2_CH2, USART1_CK, USART1_DE, USART1_RTS, USART5_TXPB3PD5 — шарик B5: I2S1_MCK, SPI1_MISO, TIM1_BK, USART2_TX, USART5_CTS, USART5_NSSPD5PD1 — шарик B6: FDCAN1_TX, I2S2_CK, SPI2_SCK, TIM17_CH1, UCPD2_DBCC1PD1PC9 — шарик B7: DAC1_EXTI9, I2S_CKIN, LPUART2_DE, LPUART2_RTS, TIM1_CH2, TIM3_CH4, USB_NOEPC9PA12 [PA10] / PA10 [PA12] — шарик B8: COMP2_OUT, FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RXPA12/PA10PC14-OSC32_IN — шарик C1: RCC_OSC32_IN, TIM1_BK2PC14PC13 — шарик C2: RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BKPC13PB9 — шарик C3: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM4_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX, USART6_RXPB9PB4 — шарик C4: COMP2_INP, I2C2_SDA, I2C3_SDA, I2S1_MCK, SPI1_MISO, SPI3_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS, USART5_RXPB4PD4 — шарик C5: I2S2_SD, SPI2_MOSI, TIM1_CH3N, USART2_CK, USART2_DE, USART2_RTS, USART5_CK, USART5_DE, USART5_RTSPD4PA15 — шарик C6: I2C2_SMBA, I2S1_WS, RCC_MCO_2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS, USB_NOEPA15PA14-BOOT0 — шарик C7: LPUART2_TX, SYS_SWCLK, USART2_TXPA14PA11 [PA9] / PA9 [PA11] — шарик C8: ADC1_EXTI11, COMP1_OUT, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TXPA11/PA9VDD — шарик D1VDDVREF+ — шарик D2: VREFBUF_OUTVREF+VBAT — шарик D3VBATPB5 — шарик D4: COMP2_OUT, FDCAN2_RX, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SPI3_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTSPB5PD3 — шарик D5: I2S2_MCK, SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS, USART5_TXPD3PA10 / UCPD1_DBCC2 — шарик D6: I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX, UCPD1_DBCC2PA10/UCPD1_DBCC2PA13 — шарик D7: IR_OUT, LPUART2_RX, SYS_SWDIO, USB_NOEPA13VDDIO2 — шарик D8VDDIO2VSS — шарик E1VSSPF2-NRST — шарик E2: LPUART2_DE, LPUART2_RTS, LPUART2_TX, RCC_MCOPF2PC0 — шарик E3: COMP3_INM, COMP3_OUT, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LPUART2_TX, USART6_TXPC0PA7 — шарик E4: ADC1_IN7, COMP2_OUT, I2C2_SCL, I2C3_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART6_CK, USART6_DE, USART6_RTSPA7PC7 — шарик E5: LPUART2_RX, TIM2_CH4, TIM3_CH2, UCPD2_FRSTX1, UCPD2_FRSTX2PC7PA9 / UCPD1_DBCC1 — шарик E6: DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX, UCPD1_DBCC1PA9/UCPD1_DBCC1PC6 — шарик E7: LPUART2_TX, TIM2_CH3, TIM3_CH1, UCPD1_FRSTX1, UCPD1_FRSTX2PC6VSS — шарик E8VSSPF0-OSC_IN — шарик F1: CRS1_SYNC, RCC_OSC_IN, TIM14_CH1PF0PC1 — шарик F2: COMP3_INP, I2C3_SDA, LPTIM1_OUT, LPUART1_TX, LPUART2_RX, TIM15_CH1, USART6_RXPC1PA3 — шарик F3: ADC1_IN3, COMP2_INP, I2S2_MCK, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RXPA3PA6 — шарик F4: ADC1_IN6, COMP1_OUT, I2C2_SDA, I2C3_SDA, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS, USART6_CTS, USART6_NSSPA6PB0 — шарик F5: ADC1_IN8, COMP1_OUT, COMP3_INP, FDCAN2_RX, I2S1_WS, LPTIM1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX, USART5_TXPB0PB14 — шарик F6: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK, USART3_DE, USART3_RTS, USART6_CK, USART6_DE, USART6_RTSPB14PB15 — шарик F7: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC2, USART6_CTS, USART6_NSSPB15PA8 — шарик F8: CRS1_SYNC, I2C2_SMBA, I2S2_WS, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC1PA8PF1-OSC_OUT — шарик G1: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1NPF1PC2 — шарик G2: COMP3_OUT, FDCAN2_RX, I2S2_MCK, LPTIM1_IN2, SPI2_MISO, TIM15_CH2PC2PA2 — шарик G3: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TXPA2PA5 — шарик G4: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX, USART6_RXPA5PB1 — шарик G5: ADC1_IN9, COMP1_INM, COMP3_OUT, FDCAN2_TX, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS, USART5_RXPB1PB10 — шарик G6: ADC1_IN11, CEC, COMP1_OUT, I2C2_SCL, I2S2_CK, LPUART1_RX, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB12 — шарик G7: ADC1_IN16, FDCAN2_RX, I2C2_SMBA, I2S2_WS, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BK, TIM1_BK, UCPD2_FRSTX1, UCPD2_FRSTX2PB12PB13 — шарик G8: FDCAN2_TX, I2C2_SCL, I2S2_CK, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSSPB13PC3 — шарик H1: FDCAN2_TX, I2S2_SD, LPTIM1_ETR, LPTIM2_ETR, SPI2_MOSIPC3PA0 — шарик H2: ADC1_IN0, COMP1_INM, COMP1_OUT, I2S2_CK, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TXPA0PA1 — шарик H3: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик H4: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S2_SD, LPTIM2_OUT, RTC_OUT2, SPI1_NSS, SPI2_MOSI, SPI3_NSS, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX2, USART6_TX, USB_NOEPA4PC4 — шарик H5: ADC1_IN17, COMP1_INM, FDCAN1_RX, TIM2_CH1, TIM2_ETR, USART1_TX, USART3_TXPC4PC5 — шарик H6: ADC1_IN18, COMP1_INP, FDCAN1_TX, SYS_WKUP5, TIM2_CH2, USART1_RX, USART3_RXPC5PB2 — шарик H7: ADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK, LPTIM1_OUT, RCC_MCO_2, SPI2_MISO, USART3_TXPB2PB11 — шарик H8: ADC1_EXTI11, ADC1_IN15, COMP2_OUT, I2C2_SDA, I2S2_SD, LPUART1_TX, SPI2_MOSI, TIM2_CH4, USART3_RXPB11UFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

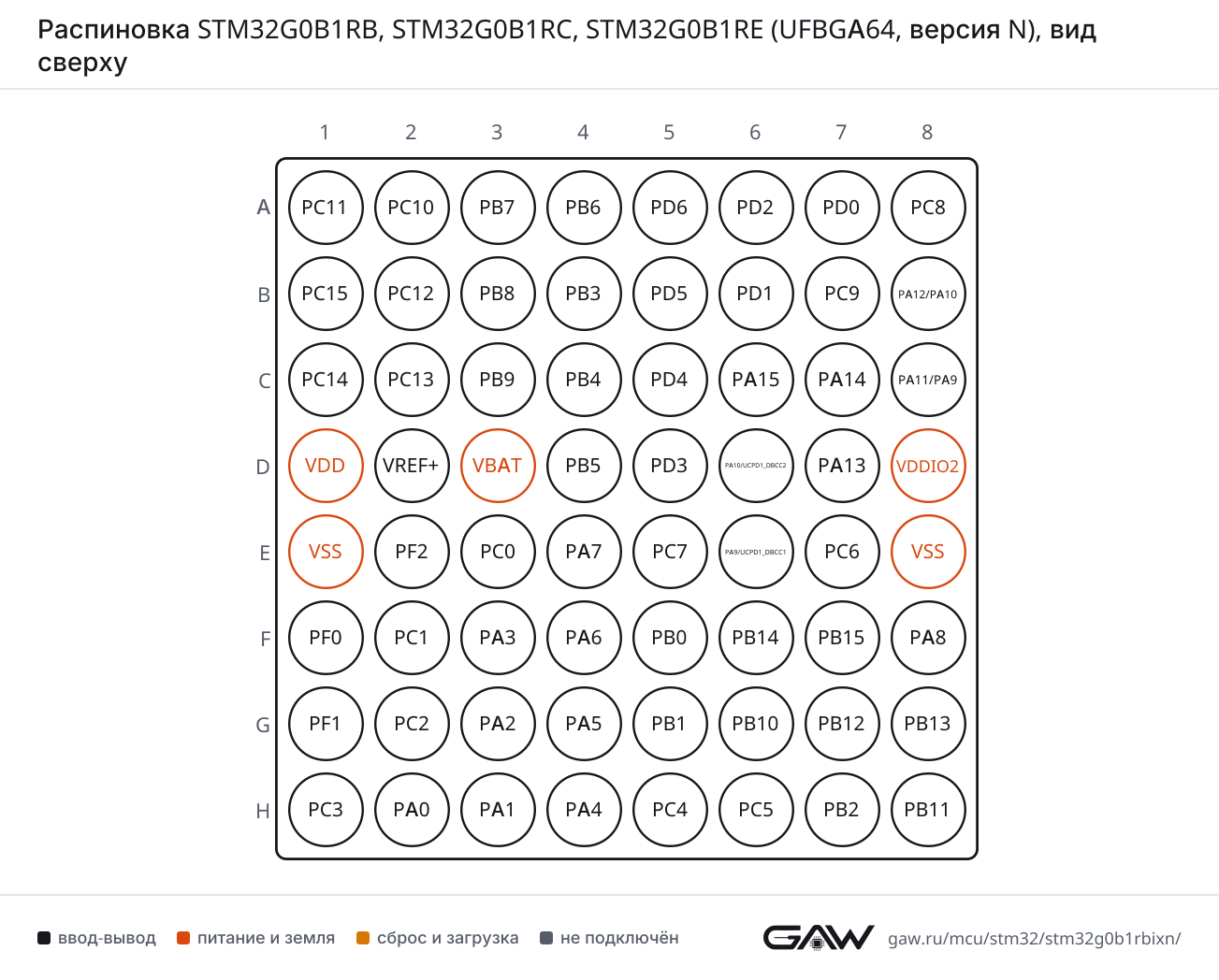

Распиновка STM32G0B1RB, STM32G0B1RC, STM32G0B1RE (UFBGA64, версия N), вид сверхуРаспиновка UFBGA64 картинкой
PNG, 1303 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB3 (B4, AF4), PA12 (B8, AF1)
CTSPB4 (C4, AF4), PA11 (C8, AF1)
DEPB3 (B4, AF4), PA12 (B8, AF1)
NSSPB4 (C4, AF4), PA11 (C8, AF1)
RTSPB3 (B4, AF4), PA12 (B8, AF1)
RXPB7 (A3, AF0), PA10 (B8, AF1), PA10 (D6, AF1), PC5 (H6, AF1)
TXPB6 (A4, AF0), PA9 (C8, AF1), PA9 (E6, AF1), PC4 (H5, AF1)
USART2CKPD4 (C5, AF0), PA1 (H3, AF1)
CTSPD3 (D5, AF0), PA0 (H2, AF1)
DEPD4 (C5, AF0), PA1 (H3, AF1)
NSSPD3 (D5, AF0), PA0 (H2, AF1)
RTSPD4 (C5, AF0), PA1 (H3, AF1)
RXPD6 (A5, AF0), PA15 (C6, AF1), PA3 (F3, AF1)
TXPD5 (B5, AF0), PA14-BOOT0 (C7, AF1), PA2 (G3, AF1)
USART3CKPD2 (A6, AF0), PA15 (C6, AF5), PB14 (F6, AF4), PB1 (G5, AF4)
CTSPA6 (F4, AF4), PB13 (G8, AF4)
DEPD2 (A6, AF0), PA15 (C6, AF5), PB14 (F6, AF4), PB1 (G5, AF4)
NSSPA6 (F4, AF4), PB13 (G8, AF4)
RTSPD2 (A6, AF0), PA15 (C6, AF5), PB14 (F6, AF4), PB1 (G5, AF4)
RXPC11 (A1, AF0), PB9 (C3, AF4), PB0 (F5, AF4), PC5 (H6, AF0), PB11 (H8, AF4)
TXPC10 (A2, AF0), PB8 (B3, AF4), PA5 (G4, AF4), PB10 (G6, AF4), PC4 (H5, AF0), PB2 (H7, AF4)
USART4CKPA15 (C6, AF4)
CTSPB7 (A3, AF4)
DEPA15 (C6, AF4)
NSSPB7 (A3, AF4)
RTSPA15 (C6, AF4)
RXPC11 (A1, AF1), PA1 (H3, AF4)
TXPC10 (A2, AF1), PA0 (H2, AF4)
USART5CKPD4 (C5, AF3), PB5 (D4, AF8)
CTSPB6 (A4, AF8), PD5 (B5, AF3)
DEPD4 (C5, AF3), PB5 (D4, AF8)
NSSPB6 (A4, AF8), PD5 (B5, AF3)
RTSPD4 (C5, AF3), PB5 (D4, AF8)
RXPD2 (A6, AF3), PB4 (C4, AF3), PB1 (G5, AF8)
TXPC12 (B2, AF3), PB3 (B4, AF3), PD3 (D5, AF3), PB0 (F5, AF8)
USART6CKPA7 (E4, AF3), PB14 (F6, AF8)
CTSPA6 (F4, AF3), PB15 (F7, AF8)
DEPA7 (E4, AF3), PB14 (F6, AF8)
NSSPA6 (F4, AF3), PB15 (F7, AF8)
RTSPA7 (E4, AF3), PB14 (F6, AF8)
RXPB9 (C3, AF8), PC1 (F2, AF4), PA5 (G4, AF3)
TXPB8 (B3, AF8), PC0 (E3, AF4), PA4 (H4, AF3)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (F4, AF6), PB13 (G8, AF1)
DEPB1 (G5, AF6), PB12 (G7, AF1)
RTSPB1 (G5, AF6), PB12 (G7, AF1)
RXPC0 (E3, AF1), PA3 (F3, AF6), PB10 (G6, AF1)
TXPC1 (F2, AF1), PA2 (G3, AF6), PB11 (H8, AF1)
LPUART2CTSPC8 (A8, AF3), PB0 (F5, AF10)
DEPC9 (B7, AF3), PF2-NRST (E2, AF3), PB1 (G5, AF10)
RTSPC9 (B7, AF3), PF2-NRST (E2, AF3), PB1 (G5, AF10)
RXPB7 (A3, AF10), PA13 (D7, AF10), PC7 (E5, AF3), PC1 (F2, AF3)
TXPB6 (A4, AF10), PA14-BOOT0 (C7, AF10), PF2-NRST (E2, AF1), PC0 (E3, AF3), PC6 (E7, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPD5 (B5, AF1), PB4 (C4, AF0), PA11 (C8, AF0), PA6 (F4, AF0)
MOSIPD6 (A5, AF1), PA12 (B8, AF0), PB5 (D4, AF0), PA7 (E4, AF0), PA2 (G3, AF0)
NSSPA15 (C6, AF0), PB0 (F5, AF0), PA4 (H4, AF0)
SCKPB3 (B4, AF0), PA5 (G4, AF0), PA1 (H3, AF0)
SPI2MISOPB6 (A4, AF4), PA9 (C8, AF4), PD3 (D5, AF1), PA9 (E6, AF4), PA3 (F3, AF0), PB14 (F6, AF0), PC2 (G2, AF1), PB2 (H7, AF1)
MOSIPB7 (A3, AF1), PA10 (B8, AF0), PD4 (C5, AF1), PA10 (D6, AF0), PB15 (F7, AF0), PC3 (H1, AF1), PA4 (H4, AF1), PB11 (H8, AF0)
NSSPD0 (A7, AF1), PB9 (C3, AF5), PA8 (F8, AF1), PB12 (G7, AF0)
SCKPB8 (B3, AF1), PD1 (B6, AF1), PB10 (G6, AF5), PB13 (G8, AF0), PA0 (H2, AF0)
SPI3MISOPC11 (A1, AF4), PB4 (C4, AF9)
MOSIPC12 (B2, AF4), PB5 (D4, AF9)
NSSPA15 (C6, AF9), PA4 (H4, AF9)
SCKPC10 (A2, AF4), PB3 (B4, AF9)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (B7, AF0), PA12 (B8, AF5)
I2S1CKPB3 (B4, AF0), PA5 (G4, AF0), PA1 (H3, AF0)
MCKPD5 (B5, AF1), PB4 (C4, AF0), PA11 (C8, AF0), PA6 (F4, AF0)
SDPD6 (A5, AF1), PA12 (B8, AF0), PB5 (D4, AF0), PA7 (E4, AF0), PA2 (G3, AF0)
WSPA15 (C6, AF0), PB0 (F5, AF0), PA4 (H4, AF0)
I2S2CKPB8 (B3, AF1), PD1 (B6, AF1), PB10 (G6, AF5), PB13 (G8, AF0), PA0 (H2, AF0)
MCKPB6 (A4, AF4), PA9 (C8, AF4), PD3 (D5, AF1), PA9 (E6, AF4), PA3 (F3, AF0), PB14 (F6, AF0), PC2 (G2, AF1), PB2 (H7, AF1)
SDPB7 (A3, AF1), PA10 (B8, AF0), PD4 (C5, AF1), PA10 (D6, AF0), PB15 (F7, AF0), PC3 (H1, AF1), PA4 (H4, AF1), PB11 (H8, AF0)
WSPD0 (A7, AF1), PB9 (C3, AF5), PA8 (F8, AF1), PB12 (G7, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A4, AF6), PB8 (B3, AF6), PA9 (C8, AF6), PA9 (E6, AF6)
SDAPB7 (A3, AF6), PA10 (B8, AF6), PB9 (C3, AF6), PA10 (D6, AF6)
SMBAPB5 (D4, AF6), PA1 (H3, AF6)
I2C2SCLPB3 (B4, AF8), PA11 (C8, AF6), PA9 (C8, AF8), PA7 (E4, AF8), PA9 (E6, AF8), PB10 (G6, AF6), PB13 (G8, AF6)
SDAPA12 (B8, AF6), PA10 (B8, AF8), PB4 (C4, AF8), PA10 (D6, AF8), PA6 (F4, AF8), PB14 (F6, AF6), PB11 (H8, AF6)
SMBAPA15 (C6, AF8), PA8 (F8, AF8), PB12 (G7, AF8)
I2C3SCLPB3 (B4, AF6), PC0 (E3, AF6), PA7 (E4, AF9)
SDAPB4 (C4, AF6), PC1 (F2, AF6), PA6 (F4, AF9)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPD0 (A7, AF3), PB8 (B3, AF3), PA11 (C8, AF3), PC4 (H5, AF3)
TXPD1 (B6, AF3), PA12 (B8, AF3), PB9 (C3, AF3), PC5 (H6, AF3)
FDCAN2RXPB5 (D4, AF3), PB0 (F5, AF3), PC2 (G2, AF3), PB12 (G7, AF3)
TXPB6 (A4, AF3), PB1 (G5, AF3), PB13 (G8, AF3), PC3 (H1, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C8)
DPPA12 (B8)
NOEPC9 (B7, AF6), PA15 (C6, AF6), PA13 (D7, AF2), PA4 (H4, AF2)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (F8)
CC2PB15 (F7)
DBCC1PA9 (C8), PA9 (E6), UCPD1_DBCC1 (E6)
DBCC2PA10 (B8), PA10 (D6), UCPD1_DBCC2 (D6)
FRSTX1PC12 (B2, AF1), PA7 (E4, AF6), PC6 (E7, AF0), PB0 (F5, AF6), PB14 (F6, AF1), PA2 (G3, AF4), PA5 (G4, AF6)
FRSTX2PC12 (B2, AF1), PA7 (E4, AF6), PC6 (E7, AF0), PB0 (F5, AF6), PB14 (F6, AF1), PA2 (G3, AF4), PA5 (G4, AF6)
UCPD2CC1PD0 (A7)
CC2PD2 (A6)
DBCC1PD1 (B6)
DBCC2PD3 (D5)
FRSTX1PC8 (A8, AF0), PB9 (C3, AF1), PC7 (E5, AF0), PA3 (F3, AF4), PB12 (G7, AF6), PA0 (H2, AF6), PA4 (H4, AF6)
FRSTX2PC8 (A8, AF0), PB9 (C3, AF1), PC7 (E5, AF0), PA3 (F3, AF4), PB12 (G7, AF6), PA0 (H2, AF6), PA4 (H4, AF6)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (B3, AF0), PA5 (G4, AF1), PB10 (G6, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (A1), PA11 (C8), PB11 (H8)
IN0PA0 (H2)
IN1PA1 (H3)
IN2PA2 (G3)
IN3PA3 (F3)
IN4PA4 (H4)
IN5PA5 (G4)
IN6PA6 (F4)
IN7PA7 (E4)
IN8PB0 (F5)
IN9PB1 (G5)
IN10PB2 (H7)
IN11PB10 (G6)
IN15PB11 (H8)
IN16PB12 (G7)
IN17PC4 (H5)
IN18PC5 (H6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (B7), PB9 (C3), PA9 (C8), PA9 (E6)
OUT1PA4 (H4)
OUT2PA5 (G4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPB1 (G5), PA0 (H2), PC4 (H5)
INPPA1 (H3), PC5 (H6), PB2 (H7)
OUTPA11 (C8, AF7), PA6 (F4, AF7), PB0 (F5, AF7), PB10 (G6, AF7), PA0 (H2, AF7)
COMP2INMPB7 (A3), PB3 (B4), PA2 (G3)
INPPB6 (A4), PB4 (C4), PA3 (F3)
OUTPA12 (B8, AF7), PB5 (D4, AF7), PA7 (E4, AF7), PA2 (G3, AF7), PB11 (H8, AF7)
COMP3INMPC0 (E3), PB2 (H7)
INPPC1 (F2), PB0 (F5)
OUTPC0 (E3, AF7), PC2 (G2, AF7), PB1 (G5, AF7)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (D2)

TIM — таймер

БлокСигналВыводы
TIM1BKPD5 (B5, AF2), PC13 (C2, AF2), PA6 (F4, AF2), PB12 (G7, AF2)
BK2PC14-OSC32_IN (C1, AF2), PA11 (C8, AF5)
CH1PC8 (A8, AF2), PA8 (F8, AF2)
CH1NPD2 (A6, AF2), PA7 (E4, AF2), PB13 (G8, AF2)
CH2PB3 (B4, AF1), PC9 (B7, AF2), PA9 (C8, AF2), PA9 (E6, AF2)
CH2NPD3 (D5, AF2), PB0 (F5, AF2), PB14 (F6, AF2)
CH3PC10 (A2, AF2), PB6 (A4, AF1), PA10 (B8, AF2), PA10 (D6, AF2)
CH3NPD4 (C5, AF2), PB15 (F7, AF2), PB1 (G5, AF2)
CH4PC11 (A1, AF2), PA11 (C8, AF2)
ETRPA12 (B8, AF2)
TIM2CH1PA15 (C6, AF2), PA5 (G4, AF2), PA0 (H2, AF2), PC4 (H5, AF2)
CH2PB3 (B4, AF2), PA1 (H3, AF2), PC5 (H6, AF2)
CH3PC6 (E7, AF2), PA2 (G3, AF2), PB10 (G6, AF2)
CH4PC7 (E5, AF2), PA3 (F3, AF2), PB11 (H8, AF2)
ETRPA15 (C6, AF2), PA5 (G4, AF2), PA0 (H2, AF2), PC4 (H5, AF2)
TIM3CH1PB4 (C4, AF1), PC6 (E7, AF1), PA6 (F4, AF1)
CH2PB5 (D4, AF1), PA7 (E4, AF1), PC7 (E5, AF1)
CH3PC8 (A8, AF1), PB0 (F5, AF1)
CH4PC9 (B7, AF1), PB1 (G5, AF1)
ETRPD2 (A6, AF1)
TIM4CH1PB6 (A4, AF9)
CH2PB7 (A3, AF9)
CH3PB8 (B3, AF9)
CH4PB9 (C3, AF9)
TIM14CH1PC12 (B2, AF2), PA7 (E4, AF4), PF0-OSC_IN (F1, AF2), PB1 (G5, AF0), PA4 (H4, AF4)
TIM15BKPC15-OSC32_OUT (B1, AF2), PB8 (B3, AF5), PA9 (C8, AF5), PA9 (E6, AF5), PB12 (G7, AF5)
CH1PC1 (F2, AF2), PB14 (F6, AF5), PA2 (G3, AF5)
CH1NPB15 (F7, AF4), PF1-OSC_OUT (G1, AF2), PB13 (G8, AF5), PA1 (H3, AF5)
CH2PA3 (F3, AF5), PB15 (F7, AF5), PC2 (G2, AF2)
TIM16BKPB5 (D4, AF2)
CH1PD0 (A7, AF2), PB8 (B3, AF2), PA6 (F4, AF5)
CH1NPB6 (A4, AF2)
TIM17BKPA10 (B8, AF5), PB4 (C4, AF5), PA10 (D6, AF5)
CH1PD1 (B6, AF2), PB9 (C3, AF2), PA7 (E4, AF5)
CH1NPB7 (A3, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (A4, AF5), PC3 (H1, AF0)
IN1PC12 (B2, AF0), PB5 (D4, AF5), PC0 (E3, AF0)
IN2PB7 (A3, AF5), PC2 (G2, AF0)
OUTPC1 (F2, AF0), PB0 (F5, AF5), PA0 (H2, AF5), PB2 (H7, AF5)
LPTIM2ETRPA5 (G4, AF5), PC3 (H1, AF2)
IN1PC0 (E3, AF2), PB1 (G5, AF5)
OUTPD6 (A5, AF2), PA8 (F8, AF5), PA4 (H4, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C2)
OUT2PA4 (H4)
REFINPB15 (F7)
TSPC13 (C2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (C7, AF0)
SWDIOPA13 (D7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (G3)
MCOPA9 (C8, AF0), PF2-NRST (E2, AF0), PA9 (E6, AF0), PA8 (F8, AF0)
MCO_2PA10 (B8, AF3), PA15 (C6, AF3), PA10 (D6, AF3), PB2 (H7, AF3)
OSC_ENPC15-OSC32_OUT (B1, AF1), PF1-OSC_OUT (G1, AF0)
OSC_INPF0-OSC_IN (F1)
OSC_OUTPF1-OSC_OUT (G1)
OSC32_ENPC15-OSC32_OUT (B1, AF0)
OSC32_INPC14-OSC32_IN (C1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PC13 (C2)
RTC_TAMP_IN2PA0 (H2)
SYS_WKUP1PA0 (H2)
SYS_WKUP2PC13 (C2)
SYS_WKUP4PA2 (G3)
SYS_WKUP5PC5 (H6)
SYS_WKUP6PB5 (D4)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик B8 — PA12 или PA10; шарик C8 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ШарикИмяТипФункции
A1PC11ввод-выводADC1_EXTI11, SPI3_MISO (AF4), TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1)
A2PC10ввод-выводSPI3_SCK (AF4), TIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1)
A3PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
A4PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8)
A5PD6ввод-выводI2S1_SD (AF1), LPTIM2_OUT (AF2), SPI1_MOSI (AF1), USART2_RX (AF0)
A6PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3)
A7PD0ввод-выводFDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
A8PC8ввод-выводLPUART2_CTS (AF3), TIM1_CH1 (AF2), TIM3_CH3 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0)
B1PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
B2PC12ввод-выводLPTIM1_IN1 (AF0), SPI3_MOSI (AF4), TIM14_CH1 (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART5_TX (AF3)
B3PB8ввод-выводCEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8)
B4PB3ввод-выводCOMP2_INM, I2C2_SCL (AF8), I2C3_SCL (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), SPI3_SCK (AF9), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART5_TX (AF3)
B5PD5ввод-выводI2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_BK (AF2), USART2_TX (AF0), USART5_CTS (AF3), USART5_NSS (AF3)
B6PD1ввод-выводFDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
B7PC9ввод-выводDAC1_EXTI9, I2S_CKIN (AF0), LPUART2_DE (AF3), LPUART2_RTS (AF3), TIM1_CH2 (AF2), TIM3_CH4 (AF1), USB_NOE (AF6)
B8PA12ввод-выводCOMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
B8PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
C1PC14-OSC32_INввод-выводRCC_OSC32_IN, TIM1_BK2 (AF2)
C2PC13ввод-выводRTC_OUT1, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
C3PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8)
C4PB4ввод-выводCOMP2_INP, I2C2_SDA (AF8), I2C3_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), SPI3_MISO (AF9), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4), USART5_RX (AF3)
C5PD4ввод-выводI2S2_SD (AF1), SPI2_MOSI (AF1), TIM1_CH3N (AF2), USART2_CK (AF0), USART2_DE (AF0), USART2_RTS (AF0), USART5_CK (AF3), USART5_DE (AF3), USART5_RTS (AF3)
C6PA15ввод-выводI2C2_SMBA (AF8), I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), SPI3_NSS (AF9), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4), USB_NOE (AF6)
C7PA14-BOOT0ввод-выводLPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1)
C8PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
C8PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
D1VDDпитание—
D2VREF+служебныйVREFBUF_OUT
D3VBATпитание—
D4PB5ввод-выводCOMP2_OUT (AF7), FDCAN2_RX (AF3), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SPI3_MOSI (AF9), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1), USART5_CK (AF8), USART5_DE (AF8), USART5_RTS (AF8)
D5PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3)
D6PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
D6UCPD1_DBCC2служебныйUCPD1_DBCC2
D7PA13ввод-выводIR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2)
D8VDDIO2питание—
E1VSSпитание—
E2PF2-NRSTввод-выводLPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0)
E3PC0ввод-выводCOMP3_INM, COMP3_OUT (AF7), I2C3_SCL (AF6), LPTIM1_IN1 (AF0), LPTIM2_IN1 (AF2), LPUART1_RX (AF1), LPUART2_TX (AF3), USART6_TX (AF4)
E4PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
E5PC7ввод-выводLPUART2_RX (AF3), TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1 (AF0), UCPD2_FRSTX2 (AF0)
E6PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
E6UCPD1_DBCC1служебныйUCPD1_DBCC1
E7PC6ввод-выводLPUART2_TX (AF3), TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1 (AF0), UCPD1_FRSTX2 (AF0)
E8VSSпитание—
F1PF0-OSC_INввод-выводCRS1_SYNC (AF0), RCC_OSC_IN, TIM14_CH1 (AF2)
F2PC1ввод-выводCOMP3_INP, I2C3_SDA (AF6), LPTIM1_OUT (AF0), LPUART1_TX (AF1), LPUART2_RX (AF3), TIM15_CH1 (AF2), USART6_RX (AF4)
F3PA3ввод-выводADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1)
F4PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3)
F5PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8)
F6PB14ввод-выводI2C2_SDA (AF6), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1 (AF1), UCPD1_FRSTX2 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART6_CK (AF8), USART6_DE (AF8), USART6_RTS (AF8)
F7PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8)
F8PA8ввод-выводCRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
G1PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
G2PC2ввод-выводCOMP3_OUT (AF7), FDCAN2_RX (AF3), I2S2_MCK (AF1), LPTIM1_IN2 (AF0), SPI2_MISO (AF1), TIM15_CH2 (AF2)
G3PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1)
G4PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3)
G5PB1ввод-выводADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8)
G6PB10ввод-выводADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), I2S2_CK (AF5), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4)
G7PB12ввод-выводADC1_IN16, FDCAN2_RX (AF3), I2C2_SMBA (AF8), I2S2_WS (AF0), LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6)
G8PB13ввод-выводFDCAN2_TX (AF3), I2C2_SCL (AF6), I2S2_CK (AF0), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
H1PC3ввод-выводFDCAN2_TX (AF3), I2S2_SD (AF1), LPTIM1_ETR (AF0), LPTIM2_ETR (AF2), SPI2_MOSI (AF1)
H2PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
H3PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
H4PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT2, SPI1_NSS (AF0), SPI2_MOSI (AF1), SPI3_NSS (AF9), TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2)
H5PC4ввод-выводADC1_IN17, COMP1_INM, FDCAN1_RX (AF3), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0)
H6PC5ввод-выводADC1_IN18, COMP1_INP, FDCAN1_TX (AF3), SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0)
H7PB2ввод-выводADC1_IN10, COMP1_INP, COMP3_INM, I2S2_MCK (AF1), LPTIM1_OUT (AF5), RCC_MCO_2 (AF3), SPI2_MISO (AF1), USART3_TX (AF4)
H8PB11ввод-выводADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S2_SD (AF0), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATD3резервное питание: часы реального времени и резервные регистры
VDDD1питание цифровой части и линий ввода-вывода
VDDIO2D8питание отдельной группы линий ввода-вывода
VSSE1, E8общий провод (земля)
UCPD1_DBCC1E6—
UCPD1_DBCC2D6—
VREF+D2верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32G0B1R(B-C-E)IxN: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G0B1RBSTM32G0B1RBIxN128 КБ144 КБ
STM32G0B1RCSTM32G0B1RCIxN256 КБ144 КБ
STM32G0B1RESTM32G0B1REIxN512 КБ144 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0C1RC, STM32G0C1RE (версия N)STM32G0x164 из 64выводы совпадают полностью
STM32G071RBSTM32G0x162 из 64D8: VDDIO2 → PD9; E8: VSS → PD8
STM32G081RBSTM32G0x162 из 64D8: VDDIO2 → PD9; E8: VSS → PD8
STM32C071RB (версия N)STM32C0x158 из 64D1: VDD → VDD/VDDA; D3: VBAT → PF3; D6: PA10/UCPD1_DBCC2 → NC/PA10; E1: VSS → VSS/VSSA; E6: PA9/UCPD1_DBCC1 → NC/PA9; E8: VSS → VSS/VSSA

Частые вопросы

На каких выводах USART1 у STM32G0B1RB?

В корпусе UFBGA64 сигнал USART1_TX выведен на PB6 (шарик A4, AF0) или PA9 (шарик C8, AF1) или PA9 (шарик E6, AF1) или PC4 (шарик H5, AF1), USART1_RX — на PB7 (шарик A3, AF0) или PA10 (шарик B8, AF1) или PA10 (шарик D6, AF1) или PC5 (шарик H6, AF1).

Где у STM32G0B1RB выводы SWD для программатора?

SWDIO — PA13 (шарик D7, AF0), SWCLK — PA14-BOOT0 (шарик C7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G0B1RB?

I2C1_SCL — PB6 (шарик A4, AF6) или PB8 (шарик B3, AF6) или PA9 (шарик C8, AF6) или PA9 (шарик E6, AF6), I2C1_SDA — PB7 (шарик A3, AF6) или PA10 (шарик B8, AF6) или PB9 (шарик C3, AF6) или PA10 (шарик D6, AF6).

Сколько выводов ввода-вывода у STM32G0B1RB в корпусе UFBGA64?

58 из 64. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G0B1RB в корпусе UFBGA64 на одном выводе несколько линий порта?

У корпуса UFBGA64 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B8 — PA12 или PA10; шарик C8 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32G0B1RB, STM32G0B1RC и STM32G0B1RE?

Объёмом памяти: STM32G0B1RB — 128 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1RC — 256 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0B1RE — 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32G0B1RB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
