STM32G071RB в корпусе UFBGA64: распиновка

STM32G071RB — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 60 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 10 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Частота ядра: до 64 МГц
Флеш-память: 128 КБ
ОЗУ: 36 КБ
Корпус: UFBGA64, 64 шарика
Линий ввода-вывода: 60
Напряжение питания: 1,7…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

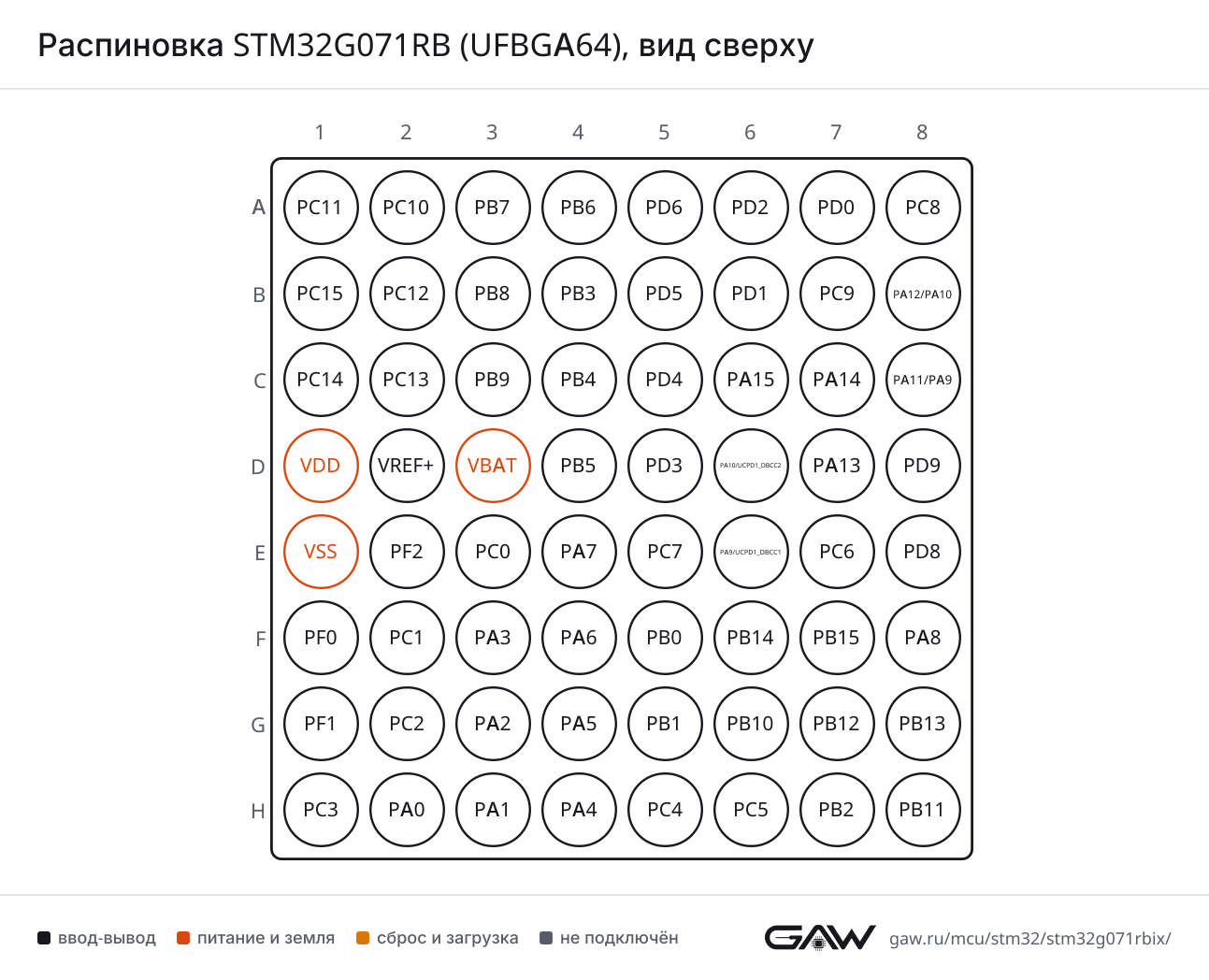

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

Распиновка UFBGA64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PB3 (B4, AF4), PA12 (B8, AF1)
	CTS	PB4 (C4, AF4), PA11 (C8, AF1)
	DE	PB3 (B4, AF4), PA12 (B8, AF1)
	NSS	PB4 (C4, AF4), PA11 (C8, AF1)
	RTS	PB3 (B4, AF4), PA12 (B8, AF1)
	RX	PB7 (A3, AF0), PA10 (B8, AF1), PA10 (D6, AF1), PC5 (H6, AF1)
	TX	PB6 (A4, AF0), PA9 (C8, AF1), PA9 (E6, AF1), PC4 (H5, AF1)
USART2	CK	PD4 (C5, AF0), PA1 (H3, AF1)
	CTS	PD3 (D5, AF0), PA0 (H2, AF1)
	DE	PD4 (C5, AF0), PA1 (H3, AF1)
	NSS	PD3 (D5, AF0), PA0 (H2, AF1)
	RTS	PD4 (C5, AF0), PA1 (H3, AF1)
	RX	PD6 (A5, AF0), PA15 (C6, AF1), PA3 (F3, AF1)
	TX	PD5 (B5, AF0), PA14-BOOT0 (C7, AF1), PA2 (G3, AF1)
USART3	CK	PD2 (A6, AF0), PA15 (C6, AF5), PB14 (F6, AF4), PB1 (G5, AF4)
	CTS	PA6 (F4, AF4), PB13 (G8, AF4)
	DE	PD2 (A6, AF0), PA15 (C6, AF5), PB14 (F6, AF4), PB1 (G5, AF4)
	NSS	PA6 (F4, AF4), PB13 (G8, AF4)
	RTS	PD2 (A6, AF0), PA15 (C6, AF5), PB14 (F6, AF4), PB1 (G5, AF4)
	RX	PC11 (A1, AF0), PB9 (C3, AF4), PD9 (D8, AF0), PB0 (F5, AF4), PC5 (H6, AF0), PB11 (H8, AF4)
	TX	PC10 (A2, AF0), PB8 (B3, AF4), PD8 (E8, AF0), PA5 (G4, AF4), PB10 (G6, AF4), PC4 (H5, AF0), PB2 (H7, AF4)
USART4	CK	PA15 (C6, AF4)
	CTS	PB7 (A3, AF4)
	DE	PA15 (C6, AF4)
	NSS	PB7 (A3, AF4)
	RTS	PA15 (C6, AF4)
	RX	PC11 (A1, AF1), PA1 (H3, AF4)
	TX	PC10 (A2, AF1), PA0 (H2, AF4)

LPUART — UART с малым потреблением

Блок	Сигнал	Выводы
LPUART1	CTS	PA6 (F4, AF6), PB13 (G8, AF1)
	DE	PB1 (G5, AF6), PB12 (G7, AF1)
	RTS	PB1 (G5, AF6), PB12 (G7, AF1)
	RX	PC0 (E3, AF1), PA3 (F3, AF6), PB10 (G6, AF1)
	TX	PC1 (F2, AF1), PA2 (G3, AF6), PB11 (H8, AF1)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PD5 (B5, AF1), PB4 (C4, AF0), PA11 (C8, AF0), PA6 (F4, AF0)
	MOSI	PD6 (A5, AF1), PA12 (B8, AF0), PB5 (D4, AF0), PA7 (E4, AF0), PA2 (G3, AF0)
	NSS	PA15 (C6, AF0), PD9 (D8, AF1), PB0 (F5, AF0), PA4 (H4, AF0)
	SCK	PB3 (B4, AF0), PD8 (E8, AF1), PA5 (G4, AF0), PA1 (H3, AF0)
SPI2	MISO	PB6 (A4, AF4), PA9 (C8, AF4), PD3 (D5, AF1), PA9 (E6, AF4), PA3 (F3, AF0), PB14 (F6, AF0), PC2 (G2, AF1), PB2 (H7, AF1)
	MOSI	PB7 (A3, AF1), PA10 (B8, AF0), PD4 (C5, AF1), PA10 (D6, AF0), PB15 (F7, AF0), PC3 (H1, AF1), PA4 (H4, AF1), PB11 (H8, AF0)
	NSS	PD0 (A7, AF1), PB9 (C3, AF5), PA8 (F8, AF1), PB12 (G7, AF0)
	SCK	PB8 (B3, AF1), PD1 (B6, AF1), PB10 (G6, AF5), PB13 (G8, AF0), PA0 (H2, AF0)

I²S — цифровой аудиоинтерфейс

Блок	Сигнал	Выводы
I2S	CKIN	PC9 (B7, AF0), PA12 (B8, AF5)
I2S1	CK	PB3 (B4, AF0), PD8 (E8, AF1), PA5 (G4, AF0), PA1 (H3, AF0)
	MCK	PD5 (B5, AF1), PB4 (C4, AF0), PA11 (C8, AF0), PA6 (F4, AF0)
	SD	PD6 (A5, AF1), PA12 (B8, AF0), PB5 (D4, AF0), PA7 (E4, AF0), PA2 (G3, AF0)
	WS	PA15 (C6, AF0), PD9 (D8, AF1), PB0 (F5, AF0), PA4 (H4, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB6 (A4, AF6), PB8 (B3, AF6), PA9 (C8, AF6), PA9 (E6, AF6)
	SDA	PB7 (A3, AF6), PA10 (B8, AF6), PB9 (C3, AF6), PA10 (D6, AF6)
	SMBA	PB5 (D4, AF6), PA1 (H3, AF6)
I2C2	SCL	PA11 (C8, AF6), PB10 (G6, AF6), PB13 (G8, AF6)
	SDA	PA12 (B8, AF6), PB14 (F6, AF6), PB11 (H8, AF6)

UCPD — контроллер USB Type-C Power Delivery

Блок	Сигнал	Выводы
UCPD1	CC1	PA8 (F8)
	CC2	PB15 (F7)
	DBCC1	PA9 (E6), UCPD1_DBCC1 (E6)
	DBCC2	PA10 (D6), UCPD1_DBCC2 (D6)
	FRSTX1	PC12 (B2), PA7 (E4), PC6 (E7), PB0 (F5), PB14 (F6), PA2 (G3), PA5 (G4)
	FRSTX2	PC12 (B2), PA7 (E4), PC6 (E7), PB0 (F5), PB14 (F6), PA2 (G3), PA5 (G4)
UCPD2	CC1	PD0 (A7)
	CC2	PD2 (A6)
	DBCC1	PD1 (B6)
	DBCC2	PD3 (D5)
	FRSTX1	PC8 (A8), PB9 (C3), PC7 (E5), PA3 (F3), PB12 (G7), PA0 (H2), PA4 (H4)
	FRSTX2	PC8 (A8), PB9 (C3), PC7 (E5), PA3 (F3), PB12 (G7), PA0 (H2), PA4 (H4)

HDMI-CEC — шина управления HDMI

Блок	Сигнал	Выводы
CEC	CEC	PB8 (B3, AF0), PA5 (G4, AF1), PB10 (G6, AF0)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PC11 (A1), PA11 (C8), PB11 (H8)
	IN0	PA0 (H2)
	IN1	PA1 (H3)
	IN2	PA2 (G3)
	IN3	PA3 (F3)
	IN4	PA4 (H4)
	IN5	PA5 (G4)
	IN6	PA6 (F4)
	IN7	PA7 (E4)
	IN8	PB0 (F5)
	IN9	PB1 (G5)
	IN10	PB2 (H7)
	IN11	PB10 (G6)
	IN15	PB11 (H8)
	IN16	PB12 (G7)
	IN17	PC4 (H5)
	IN18	PC5 (H6)

DAC — цифро-аналоговый преобразователь

Блок	Сигнал	Выводы
DAC1	EXTI9	PC9 (B7), PB9 (C3), PA9 (C8), PD9 (D8), PA9 (E6)
	OUT1	PA4 (H4)
	OUT2	PA5 (G4)

COMP — аналоговый компаратор

Блок	Сигнал	Выводы
COMP1	INM	PB1 (G5), PA0 (H2), PC4 (H5)
	INP	PA1 (H3), PC5 (H6), PB2 (H7)
	OUT	PA11 (C8, AF7), PA6 (F4, AF7), PB0 (F5, AF7), PB10 (G6, AF7), PA0 (H2, AF7)
COMP2	INM	PB7 (A3), PB3 (B4), PA2 (G3)
	INP	PB6 (A4), PB4 (C4), PA3 (F3)
	OUT	PA12 (B8, AF7), PB5 (D4, AF7), PA7 (E4, AF7), PA2 (G3, AF7), PB11 (H8, AF7)

VREFBUF — буфер опорного напряжения

Блок	Сигнал	Выводы
VREFBUF	OUT	VREF+ (D2)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BK	PD5 (B5, AF2), PC13 (C2, AF2), PA6 (F4, AF2), PB12 (G7, AF2)
	BK2	PC14-OSC32_IN (C1, AF2), PA11 (C8, AF5), PD9 (D8, AF2)
	CH1	PC8 (A8, AF2), PA8 (F8, AF2)
	CH1N	PD2 (A6, AF2), PA7 (E4, AF2), PB13 (G8, AF2)
	CH2	PB3 (B4, AF1), PC9 (B7, AF2), PA9 (C8, AF2), PA9 (E6, AF2)
	CH2N	PD3 (D5, AF2), PB0 (F5, AF2), PB14 (F6, AF2)
	CH3	PC10 (A2, AF2), PB6 (A4, AF1), PA10 (B8, AF2), PA10 (D6, AF2)
	CH3N	PD4 (C5, AF2), PB15 (F7, AF2), PB1 (G5, AF2)
	CH4	PC11 (A1, AF2), PA11 (C8, AF2)
	ETR	PA12 (B8, AF2)
TIM2	CH1	PA15 (C6, AF2), PA5 (G4, AF2), PA0 (H2, AF2), PC4 (H5, AF2)
	CH2	PB3 (B4, AF2), PA1 (H3, AF2), PC5 (H6, AF2)
	CH3	PC6 (E7, AF2), PA2 (G3, AF2), PB10 (G6, AF2)
	CH4	PC7 (E5, AF2), PA3 (F3, AF2), PB11 (H8, AF2)
	ETR	PA15 (C6, AF2), PA5 (G4, AF2), PA0 (H2, AF2), PC4 (H5, AF2)
TIM3	CH1	PB4 (C4, AF1), PC6 (E7, AF1), PA6 (F4, AF1)
	CH2	PB5 (D4, AF1), PA7 (E4, AF1), PC7 (E5, AF1)
	CH3	PC8 (A8, AF1), PB0 (F5, AF1)
	CH4	PC9 (B7, AF1), PB1 (G5, AF1)
	ETR	PD2 (A6, AF1)
TIM14	CH1	PC12 (B2, AF2), PA7 (E4, AF4), PF0-OSC_IN (F1, AF2), PB1 (G5, AF0), PA4 (H4, AF4)
TIM15	BK	PC15-OSC32_OUT (B1, AF2), PB8 (B3, AF5), PA9 (C8, AF5), PA9 (E6, AF5), PB12 (G7, AF5)
	CH1	PC1 (F2, AF2), PB14 (F6, AF5), PA2 (G3, AF5)
	CH1N	PB15 (F7, AF4), PF1-OSC_OUT (G1, AF2), PB13 (G8, AF5), PA1 (H3, AF5)
	CH2	PA3 (F3, AF5), PB15 (F7, AF5), PC2 (G2, AF2)
TIM16	BK	PB5 (D4, AF2)
	CH1	PD0 (A7, AF2), PB8 (B3, AF2), PA6 (F4, AF5)
	CH1N	PB6 (A4, AF2)
TIM17	BK	PA10 (B8, AF5), PB4 (C4, AF5), PA10 (D6, AF5)
	CH1	PD1 (B6, AF2), PB9 (C3, AF2), PA7 (E4, AF5)
	CH1N	PB7 (A3, AF2)

LPTIM — таймер с малым потреблением

Блок	Сигнал	Выводы
LPTIM1	ETR	PB6 (A4, AF5), PC3 (H1, AF0)
	IN1	PC12 (B2, AF0), PB5 (D4, AF5), PC0 (E3, AF0)
	IN2	PB7 (A3, AF5), PC2 (G2, AF0)
	OUT	PD8 (E8, AF2), PC1 (F2, AF0), PB0 (F5, AF5), PA0 (H2, AF5), PB2 (H7, AF5)
LPTIM2	ETR	PA5 (G4, AF5), PC3 (H1, AF2)
	IN1	PC0 (E3, AF2), PB1 (G5, AF5)
	OUT	PD6 (A5, AF2), PA8 (F8, AF5), PA4 (H4, AF5)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT_ALARM	PC13 (C2), PA4 (H4)
	OUT_CALIB	PC13 (C2), PA4 (H4)
	REFIN	PB15 (F7)
	TS	PC13 (C2)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14-BOOT0 (C7, AF0)
	SWDIO	PA13 (D7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	LSCO	PA2 (G3)
	MCO	PA9 (C8, AF0), PF2 - NRST (E2, AF0), PA9 (E6, AF0), PA8 (F8, AF0)
	OSC_EN	PC15-OSC32_OUT (B1, AF1), PF1-OSC_OUT (G1, AF0)
	OSC_IN	PF0-OSC_IN (F1)
	OSC_OUT	PF1-OSC_OUT (G1)
	OSC32_EN	PC15-OSC32_OUT (B1, AF0)
	OSC32_IN	PC14-OSC32_IN (C1)
	OSC32_OUT	PC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP_IN1	PC13 (C2)
	RTC_TAMP_IN2	PA0 (H2)
	SYS_WKUP1	PA0 (H2)
	SYS_WKUP2	PC13 (C2)
	SYS_WKUP4	PA2 (G3)
	SYS_WKUP5	PC5 (H6)
	SYS_WKUP6	PB5 (D4)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик B8 — PA12 или PA10; шарик C8 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Шарик	Имя	Тип	Функции
A1	PC11	ввод-вывод	ADC1_EXTI11, TIM1_CH4 (AF2), USART3_RX (AF0), USART4_RX (AF1)
A2	PC10	ввод-вывод	TIM1_CH3 (AF2), USART3_TX (AF0), USART4_TX (AF1)
A3	PB7	ввод-вывод	COMP2_INM, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
A4	PB6	ввод-вывод	COMP2_INP, I2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)
A5	PD6	ввод-вывод	I2S1_SD (AF1), LPTIM2_OUT (AF2), SPI1_MOSI (AF1), USART2_RX (AF0)
A6	PD2	ввод-вывод	TIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0)
A7	PD0	ввод-вывод	SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
A8	PC8	ввод-вывод	TIM1_CH1 (AF2), TIM3_CH3 (AF1), UCPD2_FRSTX1, UCPD2_FRSTX2
B1	PC15-OSC32_OUT	ввод-вывод	RCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
B2	PC12	ввод-вывод	LPTIM1_IN1 (AF0), TIM14_CH1 (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2
B3	PB8	ввод-вывод	CEC (AF0), I2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), USART3_TX (AF4)
B4	PB3	ввод-вывод	COMP2_INM, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
B5	PD5	ввод-вывод	I2S1_MCK (AF1), SPI1_MISO (AF1), TIM1_BK (AF2), USART2_TX (AF0)
B6	PD1	ввод-вывод	SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
B7	PC9	ввод-вывод	DAC1_EXTI9, I2S_CKIN (AF0), TIM1_CH2 (AF2), TIM3_CH4 (AF1)
B8	PA12	ввод-вывод	COMP2_OUT (AF7), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
B8	PA10	ввод-вывод	I2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
C1	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN, TIM1_BK2 (AF2)
C2	PC13	ввод-вывод	RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
C3	PB9	ввод-вывод	DAC1_EXTI9, I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX (AF4)
C4	PB4	ввод-вывод	COMP2_INP, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
C5	PD4	ввод-вывод	SPI2_MOSI (AF1), TIM1_CH3N (AF2), USART2_CK (AF0), USART2_DE (AF0), USART2_RTS (AF0)
C6	PA15	ввод-вывод	I2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4)
C7	PA14-BOOT0	ввод-вывод	SYS_SWCLK (AF0), USART2_TX (AF1)
C8	PA11	ввод-вывод	ADC1_EXTI11, COMP1_OUT (AF7), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
C8	PA9	ввод-вывод	DAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
D1	VDD	питание	—
D2	VREF+	служебный	VREFBUF_OUT
D3	VBAT	питание	—
D4	PB5	ввод-вывод	COMP2_OUT (AF7), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
D5	PD3	ввод-вывод	SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0)
D6	PA10	ввод-вывод	I2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
D6	UCPD1_DBCC2	служебный	UCPD1_DBCC2
D7	PA13	ввод-вывод	IR_OUT (AF1), SYS_SWDIO (AF0)
D8	PD9	ввод-вывод	DAC1_EXTI9, I2S1_WS (AF1), SPI1_NSS (AF1), TIM1_BK2 (AF2), USART3_RX (AF0)
E1	VSS	питание	—
E2	PF2 - NRST	ввод-вывод	RCC_MCO (AF0)
E3	PC0	ввод-вывод	LPTIM1_IN1 (AF0), LPTIM2_IN1 (AF2), LPUART1_RX (AF1)
E4	PA7	ввод-вывод	ADC1_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2
E5	PC7	ввод-вывод	TIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1, UCPD2_FRSTX2
E6	PA9	ввод-вывод	DAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
E6	UCPD1_DBCC1	служебный	UCPD1_DBCC1
E7	PC6	ввод-вывод	TIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2
E8	PD8	ввод-вывод	I2S1_CK (AF1), LPTIM1_OUT (AF2), SPI1_SCK (AF1), USART3_TX (AF0)
F1	PF0-OSC_IN	ввод-вывод	RCC_OSC_IN, TIM14_CH1 (AF2)
F2	PC1	ввод-вывод	LPTIM1_OUT (AF0), LPUART1_TX (AF1), TIM15_CH1 (AF2)
F3	PA3	ввод-вывод	ADC1_IN3, COMP2_INP, LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX (AF1)
F4	PA6	ввод-вывод	ADC1_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
F5	PB0	ввод-вывод	ADC1_IN8, COMP1_OUT (AF7), I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX (AF4)
F6	PB14	ввод-вывод	I2C2_SDA (AF6), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
F7	PB15	ввод-вывод	RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2
F8	PA8	ввод-вывод	LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
G1	PF1-OSC_OUT	ввод-вывод	RCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
G2	PC2	ввод-вывод	LPTIM1_IN2 (AF0), SPI2_MISO (AF1), TIM15_CH2 (AF2)
G3	PA2	ввод-вывод	ADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX (AF1)
G4	PA5	ввод-вывод	ADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX (AF4)
G5	PB1	ввод-вывод	ADC1_IN9, COMP1_INM, LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
G6	PB10	ввод-вывод	ADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4)
G7	PB12	ввод-вывод	ADC1_IN16, LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2
G8	PB13	ввод-вывод	I2C2_SCL (AF6), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
H1	PC3	ввод-вывод	LPTIM1_ETR (AF0), LPTIM2_ETR (AF2), SPI2_MOSI (AF1)
H2	PA0	ввод-вывод	ADC1_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
H3	PA1	ввод-вывод	ADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
H4	PA4	ввод-вывод	ADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), LPTIM2_OUT (AF5), RTC_OUT_ALARM, RTC_OUT_CALIB, SPI1_NSS (AF0), SPI2_MOSI (AF1), TIM14_CH1 (AF4), UCPD2_FRSTX1, UCPD2_FRSTX2
H5	PC4	ввод-вывод	ADC1_IN17, COMP1_INM, TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_TX (AF1), USART3_TX (AF0)
H6	PC5	ввод-вывод	ADC1_IN18, COMP1_INP, SYS_WKUP5, TIM2_CH2 (AF2), USART1_RX (AF1), USART3_RX (AF0)
H7	PB2	ввод-вывод	ADC1_IN10, COMP1_INP, LPTIM1_OUT (AF5), SPI2_MISO (AF1), USART3_TX (AF4)
H8	PB11	ввод-вывод	ADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Шарики	Назначение
VBAT	D3	резервное питание: часы реального времени и резервные регистры
VDD	D1	питание цифровой части и линий ввода-вывода
VSS	E1	общий провод (земля)
UCPD1_DBCC1	E6	—
UCPD1_DBCC2	D6	—
VREF+	D2	верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G071RBIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32G071RB	STM32G071RBIx	128 КБ	36 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32G081RB	STM32G0x1	64 из 64	выводы совпадают полностью
STM32G0B1RB, STM32G0B1RC, STM32G0B1RE (версия N)	STM32G0x1	62 из 64	D8: PD9 → VDDIO2; E8: PD8 → VSS
STM32G0C1RC, STM32G0C1RE (версия N)	STM32G0x1	62 из 64	D8: PD9 → VDDIO2; E8: PD8 → VSS
STM32C091RC	STM32C0x1	59 из 64	D1: VDD → VDD/VDDA; D3: VBAT → PF3; D6: PA10/UCPD1_DBCC2 → NC/PA10; E1: VSS → VSS/VSSA; E6: PA9/UCPD1_DBCC1 → NC/PA9
STM32C092RC	STM32C0x2	59 из 64	D1: VDD → VDD/VDDA; D3: VBAT → PF3; D6: PA10/UCPD1_DBCC2 → NC/PA10; E1: VSS → VSS/VSSA; E6: PA9/UCPD1_DBCC1 → NC/PA9

Частые вопросы

На каких выводах USART1 у STM32G071RB?

В корпусе UFBGA64 сигнал USART1_TX выведен на PB6 (шарик A4, AF0) или PA9 (шарик C8, AF1) или PA9 (шарик E6, AF1) или PC4 (шарик H5, AF1), USART1_RX — на PB7 (шарик A3, AF0) или PA10 (шарик B8, AF1) или PA10 (шарик D6, AF1) или PC5 (шарик H6, AF1).

Где у STM32G071RB выводы SWD для программатора?

SWDIO — PA13 (шарик D7, AF0), SWCLK — PA14-BOOT0 (шарик C7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G071RB?

I2C1_SCL — PB6 (шарик A4, AF6) или PB8 (шарик B3, AF6) или PA9 (шарик C8, AF6) или PA9 (шарик E6, AF6), I2C1_SDA — PB7 (шарик A3, AF6) или PA10 (шарик B8, AF6) или PB9 (шарик C3, AF6) или PA10 (шарик D6, AF6).

Сколько выводов ввода-вывода у STM32G071RB в корпусе UFBGA64?

60 из 64. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G071RB в корпусе UFBGA64 на одном выводе несколько линий порта?

У корпуса UFBGA64 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B8 — PA12 или PA10; шарик C8 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32G071RB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
