STM32C091KB в корпусе UFQFPN32: распиновка
STM32C091KB — микроконтроллер STM32C0 на ядре Cortex-M0+: 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 30 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0+
- Флеш-память
- 128 КБ
- ОЗУ
- 36 КБ
- Корпус
- UFQFPN32, 32 вывода
- Линий ввода-вывода
- 30

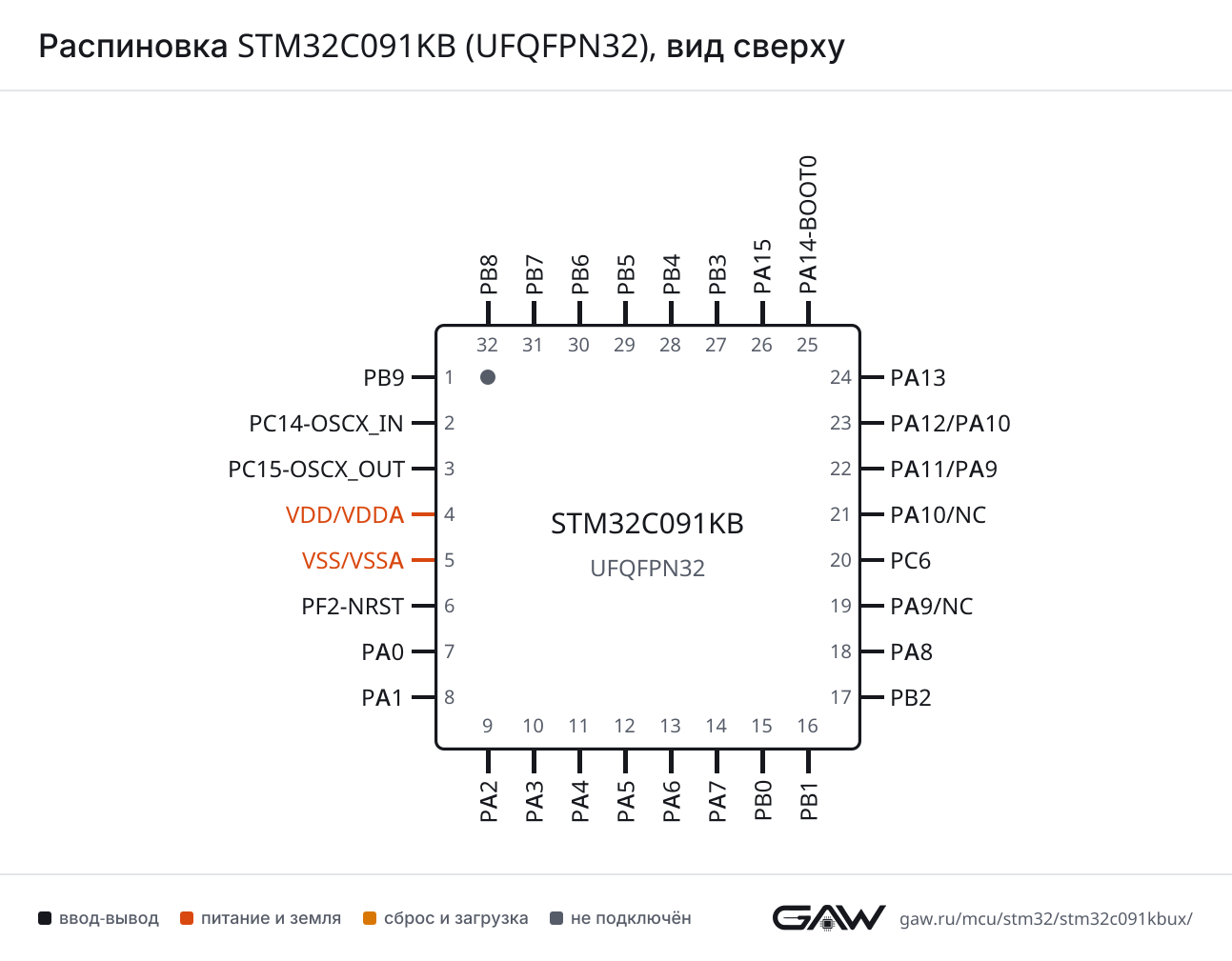

Схема корпуса UFQFPN32
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA12 (23, AF1), PA14-BOOT0 (25, AF12), PA15 (26, AF4), PB3 (27, AF4) |
| CTS | PA11 (22, AF1), PB4 (28, AF4), PB6 (30, AF5) | |
| DE | PA12 (23, AF1), PA14-BOOT0 (25, AF12), PA15 (26, AF4), PB3 (27, AF4) | |
| NSS | PA11 (22, AF1), PB4 (28, AF4), PB6 (30, AF5) | |
| RTS | PA12 (23, AF1), PA14-BOOT0 (25, AF12), PA15 (26, AF4), PB3 (27, AF4) | |
| RX | PA1 (8, AF4), PB2 (17, AF0), PA8 (18, AF14), PA10 (21, AF1), PA10 (23, AF1), PB7 (31, AF0) | |
| TX | PC14-OSCX_IN (2, AF0), PA0 (7, AF4), PA9 (19, AF1), PA9 (22, AF1), PB6 (30, AF0) | |
| USART2 | CK | PB9 (1, AF1), PC14-OSCX_IN (2, AF9), PA1 (8, AF1) |
| CTS | PA0 (7, AF1), PB7 (31, AF9), PB8 (32, AF1) | |
| DE | PB9 (1, AF1), PC14-OSCX_IN (2, AF9), PA1 (8, AF1) | |
| NSS | PA0 (7, AF1), PB7 (31, AF9), PB8 (32, AF1) | |
| RTS | PB9 (1, AF1), PC14-OSCX_IN (2, AF9), PA1 (8, AF1) | |
| RX | PA3 (10, AF1), PA5 (12, AF1), PA13 (24, AF4), PA14-BOOT0 (25, AF9), PA15 (26, AF1) | |
| TX | PA2 (9, AF1), PA4 (11, AF1), PA8 (18, AF1), PA14-BOOT0 (25, AF1) | |
| USART3 | CK | PB1 (16, AF4), PA15 (26, AF8) |
| CTS | PA6 (13, AF4) | |
| DE | PB1 (16, AF4), PA15 (26, AF8) | |
| NSS | PA6 (13, AF4) | |
| RTS | PB1 (16, AF4), PA15 (26, AF8) | |
| RX | PB9 (1, AF4), PB0 (15, AF4) | |
| TX | PC14-OSCX_IN (2, AF7), PA5 (12, AF4), PB2 (17, AF5), PB8 (32, AF0) | |
| USART4 | CK | PA15 (26, AF6) |
| CTS | PB7 (31, AF5) | |
| DE | PA15 (26, AF6) | |
| NSS | PB7 (31, AF5) | |
| RTS | PA15 (26, AF6) | |
| RX | PA1 (8, AF9) | |
| TX | PA0 (7, AF9) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (13, AF0), PA11 (22, AF0), PB4 (28, AF0), PB6 (30, AF9) |
| MOSI | PA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0), PB5 (29, AF0), PB6 (30, AF8) | |
| NSS | PA4 (11, AF0), PB0 (15, AF0), PA8 (18, AF8), PA14-BOOT0 (25, AF8), PA15 (26, AF0) | |
| SCK | PA1 (8, AF0), PA5 (12, AF0), PB3 (27, AF0), PB6 (30, AF10) | |
| SPI2 | MISO | PA3 (10, AF0), PB2 (17, AF4), PA8 (18, AF6), PA9 (19, AF4), PA9 (22, AF4), PB6 (30, AF4) |
| MOSI | PA4 (11, AF3), PA10 (21, AF0), PA10 (23, AF0), PB7 (31, AF4) | |
| NSS | PB9 (1, AF5), PC14-OSCX_IN (2, AF12), PA8 (18, AF3) | |
| SCK | PA0 (7, AF0), PB8 (32, AF4) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PA12 (23, AF5) |
| I2S1 | CK | PA1 (8, AF0), PA5 (12, AF0), PB3 (27, AF0), PB6 (30, AF10) |
| MCK | PA6 (13, AF0), PA11 (22, AF0), PB4 (28, AF0), PB6 (30, AF9) | |
| SD | PA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0), PB5 (29, AF0), PB6 (30, AF8) | |
| WS | PA4 (11, AF0), PB0 (15, AF0), PA8 (18, AF8), PA14-BOOT0 (25, AF8), PA15 (26, AF0) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA9 (19, AF6), PA9 (22, AF6), PB6 (30, AF6), PB7 (31, AF14), PB8 (32, AF6) |
| SDA | PB9 (1, AF6), PC14-OSCX_IN (2, AF14), PA10 (21, AF6), PA10 (23, AF6), PB7 (31, AF6) | |
| SMBA | PA1 (8, AF6), PB5 (29, AF6), PB6 (30, AF7) | |
| I2C2 | SCL | PA7 (14, AF6), PA9 (19, AF8), PA11 (22, AF6), PA9 (22, AF8), PB3 (27, AF5) |
| SDA | PA6 (13, AF6), PA10 (21, AF8), PA12 (23, AF6), PA10 (23, AF8), PB4 (28, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (22) |
| IN0 | PA0 (7) | |
| IN1 | PA1 (8) | |
| IN2 | PA2 (9) | |
| IN3 | PA3 (10) | |
| IN4 | PA4 (11) | |
| IN5 | PA5 (12) | |
| IN6 | PA6 (13) | |
| IN7 | PA7 (14) | |
| IN8 | PA8 (18) | |
| IN13 | PA13 (24) | |
| IN14 | PA14-BOOT0 (25) | |
| IN17 | PB0 (15) | |
| IN18 | PB1 (16) | |
| IN19 | PB2 (17) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (13, AF2) |
| BKIN2 | PC14-OSCX_IN (2, AF2), PA11 (22, AF5) | |
| CH1 | PA0 (7, AF5), PA5 (12, AF5), PA8 (18, AF2), PA14-BOOT0 (25, AF10), PA15 (26, AF2) | |
| CH1N | PA3 (10, AF2), PA7 (14, AF2) | |
| CH2 | PA1 (8, AF5), PA9 (19, AF2), PA9 (22, AF2), PB3 (27, AF1), PB6 (30, AF11) | |
| CH2N | PA4 (11, AF2), PB0 (15, AF2), PB1 (16, AF5), PA8 (18, AF9) | |
| CH3 | PA2 (9, AF5), PA10 (21, AF2), PA10 (23, AF2), PB6 (30, AF1) | |
| CH3N | PA5 (12, AF2), PB1 (16, AF2), PA8 (18, AF10) | |
| CH4 | PF2-NRST (6, AF1), PA3 (10, AF5), PA11 (22, AF2), PB7 (31, AF1) | |
| ETR | PC14-OSCX_IN (2, AF1), PC15-OSCX_OUT (3, AF2), PA12 (23, AF2) | |
| TIM2 | CH1 | PA0 (7, AF3), PA5 (12, AF3), PA15 (26, AF5) |
| CH2 | PA1 (8, AF3), PB3 (27, AF6) | |
| CH3 | PA2 (9, AF6), PC6 (20, AF3) | |
| CH4 | PA3 (10, AF3) | |
| ETR | PA0 (7, AF3), PA5 (12, AF3), PA15 (26, AF5) | |
| TIM3 | CH1 | PA6 (13, AF1), PC6 (20, AF1), PB4 (28, AF1), PB6 (30, AF12), PB7 (31, AF11), PB8 (32, AF3) |
| CH2 | PB9 (1, AF3), PC14-OSCX_IN (2, AF11), PA7 (14, AF1), PB3 (27, AF3), PB5 (29, AF1), PB6 (30, AF13) | |
| CH3 | PC15-OSCX_OUT (3, AF3), PB0 (15, AF1), PA8 (18, AF11), PB5 (29, AF3), PB6 (30, AF3) | |
| CH4 | PB1 (16, AF1), PA8 (18, AF12), PB7 (31, AF3) | |
| ETR | PA2 (9, AF3), PA9 (19, AF3), PA9 (22, AF3), PA13 (24, AF3) | |
| TIM14 | CH1 | PA4 (11, AF4), PA7 (14, AF4), PB1 (16, AF0), PA8 (18, AF13) |
| TIM15 | BKIN | PC15-OSCX_OUT (3, AF4), PA9 (19, AF5), PA9 (22, AF5), PB8 (32, AF5) |
| CH1 | PA2 (9, AF8) | |
| CH1N | PA1 (8, AF8) | |
| CH2 | PA3 (10, AF8) | |
| TIM16 | BKIN | PB5 (29, AF2), PB6 (30, AF14) |
| CH1 | PA0 (7, AF2), PA6 (13, AF5), PB7 (31, AF10), PB8 (32, AF2) | |
| CH1N | PA2 (9, AF2), PB6 (30, AF2) | |
| TIM17 | BKIN | PA10 (21, AF5), PA10 (23, AF5), PB4 (28, AF5) |
| CH1 | PB9 (1, AF2), PC14-OSCX_IN (2, AF10), PA1 (8, AF2), PA7 (14, AF5) | |
| CH1N | PA4 (11, AF5), PB7 (31, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PA4 (11) |
| REFIN | PB7 (31) | |
| TS | PA4 (11) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14-BOOT0 (25, AF0) |
| SWDIO | PA13 (24, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PA2 (9) |
| MCO | PF2-NRST (6, AF0), PA8 (18, AF0), PA9 (19, AF0), PA9 (22, AF0) | |
| MCO_2 | PB2 (17, AF3), PA8 (18, AF15), PA10 (21, AF3), PA10 (23, AF3), PA14-BOOT0 (25, AF11), PA15 (26, AF3) | |
| OSC_EN | PC15-OSCX_OUT (3, AF1) | |
| OSC32_EN | PC15-OSCX_OUT (3, AF0) | |
| OSCX_IN | PC14-OSCX_IN (2) | |
| OSCX_OUT | PC15-OSCX_OUT (3) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_WKUP1 | PA0 (7) |
| PWR_WKUP2 | PA4 (11) | |
| PWR_WKUP3 | PB6 (30) | |
| PWR_WKUP4 | PA2 (9) | |
| PWR_WKUP6 | PB5 (29) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PB9 | ввод-вывод | I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM3_CH2 (AF3), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART3_RX (AF4) |
| 2 | PC14-OSCX_IN | ввод-вывод | I2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9), USART3_TX (AF7) |
| 3 | PC15-OSCX_OUT | ввод-вывод | RCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM15_BKIN (AF4), TIM1_ETR (AF2), TIM3_CH3 (AF3) |
| 4 | VDD/VDDA | питание | — |
| 5 | VSS/VSSA | питание | — |
| 6 | PF2-NRST | ввод-вывод | RCC_MCO (AF0), TIM1_CH4 (AF1) |
| 7 | PA0 | ввод-вывод | ADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF9) |
| 8 | PA1 | ввод-вывод | ADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF8), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF9) |
| 9 | PA2 | ввод-вывод | ADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM15_CH1 (AF8), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1) |
| 10 | PA3 | ввод-вывод | ADC1_IN3, SPI2_MISO (AF0), TIM15_CH2 (AF8), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1) |
| 11 | PA4 | ввод-вывод | ADC1_IN4, I2S1_WS (AF0), PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1) |
| 12 | PA5 | ввод-вывод | ADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1), USART3_TX (AF4) |
| 13 | PA6 | ввод-вывод | ADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4) |
| 14 | PA7 | ввод-вывод | ADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1) |
| 15 | PB0 | ввод-вывод | ADC1_IN17, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4) |
| 16 | PB1 | ввод-вывод | ADC1_IN18, TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4) |
| 17 | PB2 | ввод-вывод | ADC1_IN19, RCC_MCO_2 (AF3), SPI2_MISO (AF4), USART1_RX (AF0), USART3_TX (AF5) |
| 18 | PA8 | ввод-вывод | ADC1_IN8, I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1) |
| 19 | PA9 | ввод-вывод | I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1) |
| 19 | NC | не подключён | — |
| 20 | PC6 | ввод-вывод | TIM2_CH3 (AF3), TIM3_CH1 (AF1) |
| 21 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 21 | NC | не подключён | — |
| 22 | PA11 | ввод-вывод | ADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1) |
| 22 | PA9 | ввод-вывод | I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1) |
| 23 | PA12 | ввод-вывод | I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1) |
| 23 | PA10 | ввод-вывод | I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1) |
| 24 | PA13 | ввод-вывод | ADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4) |
| 25 | PA14-BOOT0 | ввод-вывод | ADC1_IN14, BOOT0, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1) |
| 26 | PA15 | ввод-вывод | I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USART3_CK (AF8), USART3_DE (AF8), USART3_RTS (AF8), USART4_CK (AF6), USART4_DE (AF6), USART4_RTS (AF6) |
| 27 | PB3 | ввод-вывод | I2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4) |
| 28 | PB4 | ввод-вывод | I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4) |
| 29 | PB5 | ввод-вывод | I2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3) |
| 30 | PB6 | ввод-вывод | I2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0) |
| 31 | PB7 | ввод-вывод | I2C1_SCL (AF14), I2C1_SDA (AF6), RTC_REFIN, SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9), USART4_CTS (AF5), USART4_NSS (AF5) |
| 32 | PB8 | ввод-вывод | I2C1_SCL (AF6), SPI2_SCK (AF4), TIM15_BKIN (AF5), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1), USART3_TX (AF0) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VDD/VDDA | 4 | — |
| VSS/VSSA | 5 | — |
| NC | 19, 21 | не подключён |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32C091KBUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32C091KB | STM32C091KBUx | 128 КБ | 36 КБ |
Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32C031K4, STM32C031K6 | STM32C0x1 | 32 из 32 | выводы совпадают полностью |
| STM32C051K6 | STM32C0x1 | 32 из 32 | выводы совпадают полностью |
| STM32C071K8 (версия GP) | STM32C0x1 | 32 из 32 | выводы совпадают полностью |
| STM32C071KB (версия GP) | STM32C0x1 | 32 из 32 | выводы совпадают полностью |
| STM32C091KC | STM32C0x1 | 32 из 32 | выводы совпадают полностью |
| STM32C071K8 (версия N) | STM32C0x1 | 31 из 32 | 20: PC6 → VDDIO2 |
| STM32C092KB | STM32C0x2 | 32 из 32 | выводы совпадают полностью |
| STM32C092KC | STM32C0x2 | 32 из 32 | выводы совпадают полностью |
| STM32G031K4, STM32G031K6, STM32G031K8 | STM32G0x1 | 32 из 32 | выводы совпадают полностью |
| STM32G041K6, STM32G041K8 | STM32G0x1 | 32 из 32 | выводы совпадают полностью |
| STM32G051K6, STM32G051K8 | STM32G0x1 | 32 из 32 | выводы совпадают полностью |
| STM32G061K6, STM32G061K8 | STM32G0x1 | 32 из 32 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32C091KB?
В корпусе UFQFPN32 сигнал USART1_TX выведен на PC14-OSCX_IN (вывод 2, AF0) или PA0 (вывод 7, AF4) или PA9 (вывод 19, AF1) или PA9 (вывод 22, AF1) или PB6 (вывод 30, AF0), USART1_RX — на PA1 (вывод 8, AF4) или PB2 (вывод 17, AF0) или PA8 (вывод 18, AF14) или PA10 (вывод 21, AF1) или PA10 (вывод 23, AF1) или PB7 (вывод 31, AF0).
Где у STM32C091KB выводы SWD для программатора?
SWDIO — PA13 (вывод 24, AF0), SWCLK — PA14-BOOT0 (вывод 25, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32C091KB?
I2C1_SCL — PA9 (вывод 19, AF6) или PA9 (вывод 22, AF6) или PB6 (вывод 30, AF6) или PB7 (вывод 31, AF14) или PB8 (вывод 32, AF6), I2C1_SDA — PB9 (вывод 1, AF6) или PC14-OSCX_IN (вывод 2, AF14) или PA10 (вывод 21, AF6) или PA10 (вывод 23, AF6) или PB7 (вывод 31, AF6).
Сколько выводов ввода-вывода у STM32C091KB в корпусе UFQFPN32?
30 из 32. Ещё 2 вывода заняты питанием и землёй.
Почему у STM32C091KB в корпусе UFQFPN32 на одном выводе несколько линий порта?
У корпуса UFQFPN32 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32C0Cortex-M0+, до 48 МГц: C011, C031, C051, C071, C091, C092 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
