STM32C092KB в корпусе UFQFPN32: распиновка

STM32C092KB — микроконтроллер STM32C0 на ядре Cortex-M0+: 128 КБ флеш-памяти и 30 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 30 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
128 КБ
ОЗУ
30 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
30

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32C092KB в корпусе UFQFPN32, вид сверхуSTM32C092KBUFQFPN32, вид сверхуPB9 — вывод 1: FDCAN1_TX, I2C1_SDA, IR_OUT, SPI2_NSS, TIM17_CH1, TIM3_CH2, USART2_CK, USART2_DE, USART2_RTS, USART3_RX1PB9PC14-OSCX_IN — вывод 2: FDCAN1_TX, I2C1_SDA, IR_OUT, RCC_OSCX_IN, SPI2_NSS, TIM17_CH1, TIM1_BKIN2, TIM1_ETR, TIM3_CH2, USART1_TX, USART2_CK, USART2_DE, USART2_RTS, USART3_TX2PC14-OSCX_INPC15-OSCX_OUT — вывод 3: RCC_OSC32_EN, RCC_OSCX_OUT, RCC_OSC_EN, TIM15_BKIN, TIM1_ETR, TIM3_CH33PC15-OSCX_OUTVDD/VDDA — вывод 44VDD/VDDAVSS/VSSA — вывод 55VSS/VSSAPF2-NRST — вывод 6: RCC_MCO, TIM1_CH46PF2-NRSTPA0 — вывод 7: ADC1_IN0, PWR_WKUP1, SPI2_SCK, TIM16_CH1, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_TX, USART2_CTS, USART2_NSS, USART4_TX7PA0PA1 — вывод 8: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM17_CH1, TIM1_CH2, TIM2_CH2, USART1_RX, USART2_CK, USART2_DE, USART2_RTS, USART4_RX8PA1PA2 — вывод 9: ADC1_IN2, I2S1_SD, PWR_WKUP4, RCC_LSCO, SPI1_MOSI, TIM15_CH1, TIM16_CH1N, TIM1_CH3, TIM2_CH3, TIM3_ETR, USART2_TX9PA2PA3 — вывод 10: ADC1_IN3, SPI2_MISO, TIM15_CH2, TIM1_CH1N, TIM1_CH4, TIM2_CH4, USART2_RX10PA3PA4 — вывод 11: ADC1_IN4, I2S1_WS, PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS, SPI2_MOSI, TIM14_CH1, TIM17_CH1N, TIM1_CH2N, USART2_TX11PA4PA5 — вывод 12: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM1_CH1, TIM1_CH3N, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_TX12PA5PA6 — вывод 13: ADC1_IN6, I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, USART3_CTS, USART3_NSS13PA6PA7 — вывод 14: ADC1_IN7, I2C2_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH214PA7PB0 — вывод 15: ADC1_IN17, FDCAN1_RX, I2S1_WS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_RX15PB0PB1 — вывод 16: ADC1_IN18, FDCAN1_TX, TIM14_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS16PB1PB2 — вывод 17: ADC1_IN19, RCC_MCO_2, SPI2_MISO, USART1_RX, USART3_TX17PB2PA8 — вывод 18: ADC1_IN8, I2S1_WS, RCC_MCO, RCC_MCO_2, SPI1_NSS, SPI2_MISO, SPI2_NSS, TIM14_CH1, TIM1_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH3, TIM3_CH4, USART1_RX, USART2_TX18PA8PA9 / NC — вывод 19: I2C1_SCL, I2C2_SCL, RCC_MCO, SPI2_MISO, TIM15_BKIN, TIM1_CH2, TIM3_ETR, USART1_TX19PA9/NCPC6 — вывод 20: TIM2_CH3, TIM3_CH120PC6PA10 / NC — вывод 21: I2C1_SDA, I2C2_SDA, RCC_MCO_2, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RX21PA10/NCPA11 [PA9] / PA9 [PA11] — вывод 22: ADC1_EXTI11, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, I2C1_SCL, I2C2_SCL, RCC_MCO, SPI2_MISO, TIM15_BKIN, TIM1_CH2, TIM3_ETR, USART1_TX22PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 23: FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, I2C2_SDA, RCC_MCO_2, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RX23PA12/PA10PA13 — вывод 24: ADC1_IN13, DEBUG_SWDIO, IR_OUT, TIM3_ETR, USART2_RX24PA13PA14-BOOT0 — вывод 25: ADC1_IN14, BOOT0, DEBUG_SWCLK, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART2_TX25PA14-BOOT0PA15 — вывод 26: I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS26PA15PB3 — вывод 27: I2C2_SCL, I2S1_CK, SPI1_SCK, TIM1_CH2, TIM2_CH2, TIM3_CH2, USART1_CK, USART1_DE, USART1_RTS27PB3PB4 — вывод 28: I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, USART1_CTS, USART1_NSS28PB4PB5 — вывод 29: FDCAN1_RX, I2C1_SMBA, I2S1_SD, PWR_WKUP6, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TIM3_CH329PB5PB6 — вывод 30: FDCAN1_TX, I2C1_SCL, I2C1_SMBA, I2S1_CK, I2S1_MCK, I2S1_SD, PWR_WKUP3, SPI1_MISO, SPI1_MOSI, SPI1_SCK, SPI2_MISO, TIM16_BKIN, TIM16_CH1N, TIM1_CH2, TIM1_CH3, TIM3_CH1, TIM3_CH2, TIM3_CH3, USART1_CTS, USART1_NSS, USART1_TX30PB6PB7 — вывод 31: I2C1_SCL, I2C1_SDA, RTC_REFIN, SPI2_MOSI, TIM16_CH1, TIM17_CH1N, TIM1_CH4, TIM3_CH1, TIM3_CH4, USART1_RX, USART2_CTS, USART2_NSS, USART4_CTS, USART4_NSS31PB7PB8 — вывод 32: FDCAN1_RX, I2C1_SCL, SPI2_SCK, TIM15_BKIN, TIM16_CH1, TIM3_CH1, USART2_CTS, USART2_NSS, USART3_TX32PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

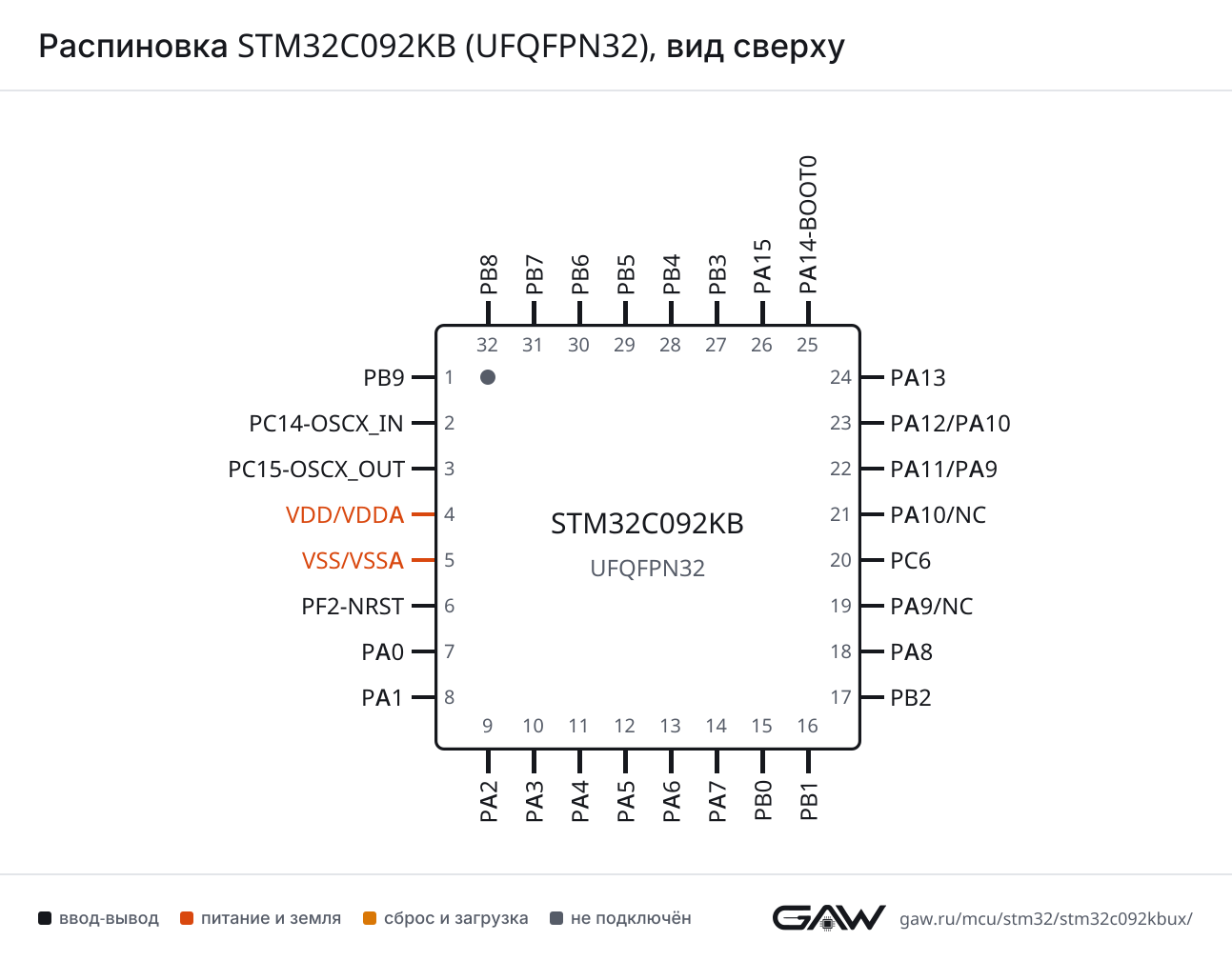

Распиновка STM32C092KB (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 1009 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (23, AF1), PA14-BOOT0 (25, AF12), PA15 (26, AF4), PB3 (27, AF4)
CTSPA11 (22, AF1), PB4 (28, AF4), PB6 (30, AF5)
DEPA12 (23, AF1), PA14-BOOT0 (25, AF12), PA15 (26, AF4), PB3 (27, AF4)
NSSPA11 (22, AF1), PB4 (28, AF4), PB6 (30, AF5)
RTSPA12 (23, AF1), PA14-BOOT0 (25, AF12), PA15 (26, AF4), PB3 (27, AF4)
RXPA1 (8, AF4), PB2 (17, AF0), PA8 (18, AF14), PA10 (21, AF1), PA10 (23, AF1), PB7 (31, AF0)
TXPC14-OSCX_IN (2, AF0), PA0 (7, AF4), PA9 (19, AF1), PA9 (22, AF1), PB6 (30, AF0)
USART2CKPB9 (1, AF1), PC14-OSCX_IN (2, AF9), PA1 (8, AF1)
CTSPA0 (7, AF1), PB7 (31, AF9), PB8 (32, AF1)
DEPB9 (1, AF1), PC14-OSCX_IN (2, AF9), PA1 (8, AF1)
NSSPA0 (7, AF1), PB7 (31, AF9), PB8 (32, AF1)
RTSPB9 (1, AF1), PC14-OSCX_IN (2, AF9), PA1 (8, AF1)
RXPA3 (10, AF1), PA5 (12, AF1), PA13 (24, AF4), PA14-BOOT0 (25, AF9), PA15 (26, AF1)
TXPA2 (9, AF1), PA4 (11, AF1), PA8 (18, AF1), PA14-BOOT0 (25, AF1)
USART3CKPB1 (16, AF4), PA15 (26, AF8)
CTSPA6 (13, AF4)
DEPB1 (16, AF4), PA15 (26, AF8)
NSSPA6 (13, AF4)
RTSPB1 (16, AF4), PA15 (26, AF8)
RXPB9 (1, AF4), PB0 (15, AF4)
TXPC14-OSCX_IN (2, AF7), PA5 (12, AF4), PB2 (17, AF5), PB8 (32, AF0)
USART4CKPA15 (26, AF6)
CTSPB7 (31, AF5)
DEPA15 (26, AF6)
NSSPB7 (31, AF5)
RTSPA15 (26, AF6)
RXPA1 (8, AF9)
TXPA0 (7, AF9)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (13, AF0), PA11 (22, AF0), PB4 (28, AF0), PB6 (30, AF9)
MOSIPA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0), PB5 (29, AF0), PB6 (30, AF8)
NSSPA4 (11, AF0), PB0 (15, AF0), PA8 (18, AF8), PA14-BOOT0 (25, AF8), PA15 (26, AF0)
SCKPA1 (8, AF0), PA5 (12, AF0), PB3 (27, AF0), PB6 (30, AF10)
SPI2MISOPA3 (10, AF0), PB2 (17, AF4), PA8 (18, AF6), PA9 (19, AF4), PA9 (22, AF4), PB6 (30, AF4)
MOSIPA4 (11, AF3), PA10 (21, AF0), PA10 (23, AF0), PB7 (31, AF4)
NSSPB9 (1, AF5), PC14-OSCX_IN (2, AF12), PA8 (18, AF3)
SCKPA0 (7, AF0), PB8 (32, AF4)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (23, AF5)
I2S1CKPA1 (8, AF0), PA5 (12, AF0), PB3 (27, AF0), PB6 (30, AF10)
MCKPA6 (13, AF0), PA11 (22, AF0), PB4 (28, AF0), PB6 (30, AF9)
SDPA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0), PB5 (29, AF0), PB6 (30, AF8)
WSPA4 (11, AF0), PB0 (15, AF0), PA8 (18, AF8), PA14-BOOT0 (25, AF8), PA15 (26, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF6), PA9 (22, AF6), PB6 (30, AF6), PB7 (31, AF14), PB8 (32, AF6)
SDAPB9 (1, AF6), PC14-OSCX_IN (2, AF14), PA10 (21, AF6), PA10 (23, AF6), PB7 (31, AF6)
SMBAPA1 (8, AF6), PB5 (29, AF6), PB6 (30, AF7)
I2C2SCLPA7 (14, AF6), PA9 (19, AF8), PA11 (22, AF6), PA9 (22, AF8), PB3 (27, AF5)
SDAPA6 (13, AF6), PA10 (21, AF8), PA12 (23, AF6), PA10 (23, AF8), PB4 (28, AF6)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB0 (15, AF3), PA11 (22, AF4), PB5 (29, AF4), PB8 (32, AF8)
TXPB9 (1, AF8), PC14-OSCX_IN (2, AF13), PB1 (16, AF3), PA12 (23, AF4), PB6 (30, AF15)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (22)
IN0PA0 (7)
IN1PA1 (8)
IN2PA2 (9)
IN3PA3 (10)
IN4PA4 (11)
IN5PA5 (12)
IN6PA6 (13)
IN7PA7 (14)
IN8PA8 (18)
IN13PA13 (24)
IN14PA14-BOOT0 (25)
IN17PB0 (15)
IN18PB1 (16)
IN19PB2 (17)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (13, AF2)
BKIN2PC14-OSCX_IN (2, AF2), PA11 (22, AF5)
CH1PA0 (7, AF5), PA5 (12, AF5), PA8 (18, AF2), PA14-BOOT0 (25, AF10), PA15 (26, AF2)
CH1NPA3 (10, AF2), PA7 (14, AF2)
CH2PA1 (8, AF5), PA9 (19, AF2), PA9 (22, AF2), PB3 (27, AF1), PB6 (30, AF11)
CH2NPA4 (11, AF2), PB0 (15, AF2), PB1 (16, AF5), PA8 (18, AF9)
CH3PA2 (9, AF5), PA10 (21, AF2), PA10 (23, AF2), PB6 (30, AF1)
CH3NPA5 (12, AF2), PB1 (16, AF2), PA8 (18, AF10)
CH4PF2-NRST (6, AF1), PA3 (10, AF5), PA11 (22, AF2), PB7 (31, AF1)
ETRPC14-OSCX_IN (2, AF1), PC15-OSCX_OUT (3, AF2), PA12 (23, AF2)
TIM2CH1PA0 (7, AF3), PA5 (12, AF3), PA15 (26, AF5)
CH2PA1 (8, AF3), PB3 (27, AF6)
CH3PA2 (9, AF6), PC6 (20, AF3)
CH4PA3 (10, AF3)
ETRPA0 (7, AF3), PA5 (12, AF3), PA15 (26, AF5)
TIM3CH1PA6 (13, AF1), PC6 (20, AF1), PB4 (28, AF1), PB6 (30, AF12), PB7 (31, AF11), PB8 (32, AF3)
CH2PB9 (1, AF3), PC14-OSCX_IN (2, AF11), PA7 (14, AF1), PB3 (27, AF3), PB5 (29, AF1), PB6 (30, AF13)
CH3PC15-OSCX_OUT (3, AF3), PB0 (15, AF1), PA8 (18, AF11), PB5 (29, AF3), PB6 (30, AF3)
CH4PB1 (16, AF1), PA8 (18, AF12), PB7 (31, AF3)
ETRPA2 (9, AF3), PA9 (19, AF3), PA9 (22, AF3), PA13 (24, AF3)
TIM14CH1PA4 (11, AF4), PA7 (14, AF4), PB1 (16, AF0), PA8 (18, AF13)
TIM15BKINPC15-OSCX_OUT (3, AF4), PA9 (19, AF5), PA9 (22, AF5), PB8 (32, AF5)
CH1PA2 (9, AF8)
CH1NPA1 (8, AF8)
CH2PA3 (10, AF8)
TIM16BKINPB5 (29, AF2), PB6 (30, AF14)
CH1PA0 (7, AF2), PA6 (13, AF5), PB7 (31, AF10), PB8 (32, AF2)
CH1NPA2 (9, AF2), PB6 (30, AF2)
TIM17BKINPA10 (21, AF5), PA10 (23, AF5), PB4 (28, AF5)
CH1PB9 (1, AF2), PC14-OSCX_IN (2, AF10), PA1 (8, AF2), PA7 (14, AF5)
CH1NPA4 (11, AF5), PB7 (31, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PA4 (11)
REFINPB7 (31)
TSPA4 (11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (25, AF0)
SWDIOPA13 (24, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (9)
MCOPF2-NRST (6, AF0), PA8 (18, AF0), PA9 (19, AF0), PA9 (22, AF0)
MCO_2PB2 (17, AF3), PA8 (18, AF15), PA10 (21, AF3), PA10 (23, AF3), PA14-BOOT0 (25, AF11), PA15 (26, AF3)
OSC_ENPC15-OSCX_OUT (3, AF1)
OSC32_ENPC15-OSCX_OUT (3, AF0)
OSCX_INPC14-OSCX_IN (2)
OSCX_OUTPC15-OSCX_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (7)
PWR_WKUP2PA4 (11)
PWR_WKUP3PB6 (30)
PWR_WKUP4PA2 (9)
PWR_WKUP6PB5 (29)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PB9ввод-выводFDCAN1_TX (AF8), I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM3_CH2 (AF3), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART3_RX (AF4)
2PC14-OSCX_INввод-выводFDCAN1_TX (AF13), I2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9), USART3_TX (AF7)
3PC15-OSCX_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM15_BKIN (AF4), TIM1_ETR (AF2), TIM3_CH3 (AF3)
4VDD/VDDAпитание—
5VSS/VSSAпитание—
6PF2-NRSTввод-выводRCC_MCO (AF0), TIM1_CH4 (AF1)
7PA0ввод-выводADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF9)
8PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF8), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF9)
9PA2ввод-выводADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM15_CH1 (AF8), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1)
10PA3ввод-выводADC1_IN3, SPI2_MISO (AF0), TIM15_CH2 (AF8), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1)
11PA4ввод-выводADC1_IN4, I2S1_WS (AF0), PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1)
12PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1), USART3_TX (AF4)
13PA6ввод-выводADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
14PA7ввод-выводADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
15PB0ввод-выводADC1_IN17, FDCAN1_RX (AF3), I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4)
16PB1ввод-выводADC1_IN18, FDCAN1_TX (AF3), TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
17PB2ввод-выводADC1_IN19, RCC_MCO_2 (AF3), SPI2_MISO (AF4), USART1_RX (AF0), USART3_TX (AF5)
18PA8ввод-выводADC1_IN8, I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
19PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
19NCне подключён—
20PC6ввод-выводTIM2_CH3 (AF3), TIM3_CH1 (AF1)
21PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
21NCне подключён—
22PA11ввод-выводADC1_EXTI11, FDCAN1_RX (AF4), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
22PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
23PA12ввод-выводFDCAN1_TX (AF4), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
23PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
24PA13ввод-выводADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4)
25PA14-BOOT0ввод-выводADC1_IN14, BOOT0, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
26PA15ввод-выводI2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USART3_CK (AF8), USART3_DE (AF8), USART3_RTS (AF8), USART4_CK (AF6), USART4_DE (AF6), USART4_RTS (AF6)
27PB3ввод-выводI2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
28PB4ввод-выводI2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
29PB5ввод-выводFDCAN1_RX (AF4), I2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
30PB6ввод-выводFDCAN1_TX (AF15), I2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0)
31PB7ввод-выводI2C1_SCL (AF14), I2C1_SDA (AF6), RTC_REFIN, SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9), USART4_CTS (AF5), USART4_NSS (AF5)
32PB8ввод-выводFDCAN1_RX (AF8), I2C1_SCL (AF6), SPI2_SCK (AF4), TIM15_BKIN (AF5), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1), USART3_TX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD/VDDA4—
VSS/VSSA5—
NC19, 21не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32C092KBUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32C092KBSTM32C092KBUx128 КБ30 КБ

Линейка STM32C0x2, семейство STM32C0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32C092KCSTM32C0x232 из 32выводы совпадают полностью
STM32C031K4, STM32C031K6STM32C0x132 из 32выводы совпадают полностью
STM32C051K6STM32C0x132 из 32выводы совпадают полностью
STM32C071K8 (версия GP)STM32C0x132 из 32выводы совпадают полностью
STM32C071KB (версия GP)STM32C0x132 из 32выводы совпадают полностью
STM32C091KBSTM32C0x132 из 32выводы совпадают полностью
STM32C091KCSTM32C0x132 из 32выводы совпадают полностью
STM32G031K4, STM32G031K6, STM32G031K8STM32G0x132 из 32выводы совпадают полностью
STM32G041K6, STM32G041K8STM32G0x132 из 32выводы совпадают полностью
STM32G051K6, STM32G051K8STM32G0x132 из 32выводы совпадают полностью
STM32G061K6, STM32G061K8STM32G0x132 из 32выводы совпадают полностью
STM32C071K8 (версия N)STM32C0x131 из 3220: PC6 → VDDIO2

Частые вопросы

На каких выводах USART1 у STM32C092KB?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PC14-OSCX_IN (вывод 2, AF0) или PA0 (вывод 7, AF4) или PA9 (вывод 19, AF1) или PA9 (вывод 22, AF1) или PB6 (вывод 30, AF0), USART1_RX — на PA1 (вывод 8, AF4) или PB2 (вывод 17, AF0) или PA8 (вывод 18, AF14) или PA10 (вывод 21, AF1) или PA10 (вывод 23, AF1) или PB7 (вывод 31, AF0).

Где у STM32C092KB выводы SWD для программатора?

SWDIO — PA13 (вывод 24, AF0), SWCLK — PA14-BOOT0 (вывод 25, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C092KB?

I2C1_SCL — PA9 (вывод 19, AF6) или PA9 (вывод 22, AF6) или PB6 (вывод 30, AF6) или PB7 (вывод 31, AF14) или PB8 (вывод 32, AF6), I2C1_SDA — PB9 (вывод 1, AF6) или PC14-OSCX_IN (вывод 2, AF14) или PA10 (вывод 21, AF6) или PA10 (вывод 23, AF6) или PB7 (вывод 31, AF6).

Сколько выводов ввода-вывода у STM32C092KB в корпусе UFQFPN32?

30 из 32. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32C092KB в корпусе UFQFPN32 на одном выводе несколько линий порта?

У корпуса UFQFPN32 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.
