STM32F042K4 и STM32F042K6 в корпусе UFQFPN32: распиновка

STM32F042K4 и STM32F042K6 — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 16 и 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 28 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
16 и 32 КБ
ОЗУ
6 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
28
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F042K4, STM32F042K6 в корпусе UFQFPN32, вид сверхуSTM32F042K4STM32F042K6UFQFPN32, вид сверхуVDD — вывод 11VDDPF0-OSC_IN — вывод 2: CRS_SYNC, I2C1_SDA, RCC_OSC_IN2PF0-OSC_INPF1-OSC_OUT — вывод 3: I2C1_SCL, RCC_OSC_OUT3PF1-OSC_OUTNRST — вывод 44NRSTVDDA — вывод 55VDDAPA0 — вывод 6: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS6PA0PA1 — вывод 7: ADC_IN1, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC_IN2, SYS_WKUP4, TIM2_CH3, TSC_G1_IO3, USART2_TX8PA2PA3 — вывод 9: ADC_IN3, TIM2_CH4, TSC_G1_IO4, USART2_RX9PA3PA4 — вывод 10: ADC_IN4, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK, USB_NOE10PA4PA5 — вывод 11: ADC_IN5, CEC, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO211PA5PA6 — вывод 12: ADC_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO312PA6PA7 — вывод 13: ADC_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO413PA7PB0 — вывод 14: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO214PB0PB1 — вывод 15: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO315PB1PB2 — вывод 16: TSC_G3_IO416PB2VDDIO2 — вывод 1717VDDIO2PA8 — вывод 18: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: I2C1_SCL, TIM1_CH2, TSC_G4_IO1, USART1_TX19PA9PA10 — вывод 20: I2C1_SDA, TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RX20PA10PA11 — вывод 21: CAN_RX, I2C1_SCL, TIM1_CH4, TSC_G4_IO3, USART1_CTS, USB_DM21PA11PA12 — вывод 22: CAN_TX, I2C1_SDA, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DP22PA12PA13 — вывод 23: IR_OUT, SYS_SWDIO, USB_NOE23PA13PA14 — вывод 24: SYS_SWCLK, USART2_TX24PA14PA15 — вывод 25: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USB_NOE25PA15PB3 — вывод 26: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO126PB3PB4 — вывод 27: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO227PB4PB5 — вывод 28: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH228PB5PB6 — вывод 29: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX29PB6PB7 — вывод 30: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX30PB7PF11 — вывод 3131PF11PB8 — вывод 32: CAN_RX, CEC, I2C1_SCL, TIM16_CH1, TSC_SYNC32PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

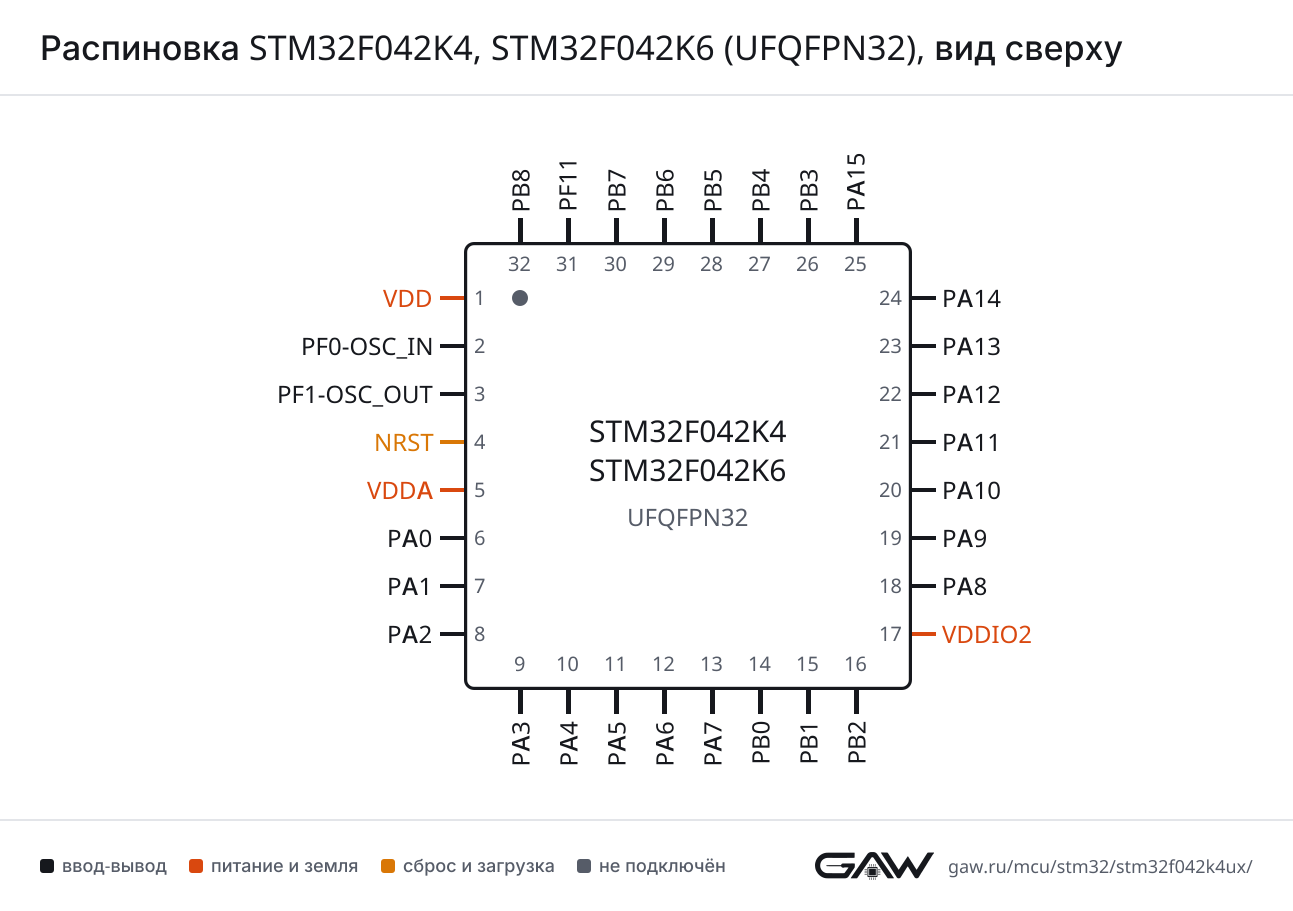

Распиновка STM32F042K4, STM32F042K6 (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 911 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF1)
CTSPA11 (21, AF1)
DEPA12 (22, AF1)
RTSPA12 (22, AF1)
RXPA10 (20, AF1), PB7 (30, AF0)
TXPA9 (19, AF1), PB6 (29, AF0)
USART2CKPA4 (10, AF1)
CTSPA0 (6, AF1)
DEPA1 (7, AF1)
RTSPA1 (7, AF1)
RXPA3 (9, AF1), PA15 (25, AF1)
TXPA2 (8, AF1), PA14 (24, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PB4 (27, AF0)
MOSIPA7 (13, AF0), PB5 (28, AF0)
NSSPA4 (10, AF0), PA15 (25, AF0)
SCKPA5 (11, AF0), PB3 (26, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (11, AF0), PB3 (26, AF0)
MCKPA6 (12, AF0), PB4 (27, AF0)
SDPA7 (13, AF0), PB5 (28, AF0)
WSPA4 (10, AF0), PA15 (25, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPF1-OSC_OUT (3, AF1), PA9 (19, AF4), PA11 (21, AF5), PB6 (29, AF1), PB8 (32, AF1)
SDAPF0-OSC_IN (2, AF1), PA10 (20, AF4), PA12 (22, AF5), PB7 (30, AF1)
SMBAPB5 (28, AF3)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (21, AF4), PB8 (32, AF4)
TXPA12 (22, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (21)
DPPA12 (22)
NOEPA4 (10, AF2), PA13 (23, AF2), PA15 (25, AF5)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (11, AF1), PB8 (32, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)
IN9PB1 (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF2)
CH1PA8 (18, AF2)
CH1NPA7 (13, AF2)
CH2PA9 (19, AF2)
CH2NPB0 (14, AF2)
CH3PA10 (20, AF2)
CH3NPB1 (15, AF2)
CH4PA11 (21, AF2)
ETRPA12 (22, AF2)
TIM2CH1PA0 (6, AF2), PA5 (11, AF2), PA15 (25, AF2)
CH2PA1 (7, AF2), PB3 (26, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF2), PA5 (11, AF2), PA15 (25, AF2)
TIM3CH1PA6 (12, AF1), PB4 (27, AF1)
CH2PA7 (13, AF1), PB5 (28, AF1)
CH3PB0 (14, AF1)
CH4PB1 (15, AF1)
TIM14CH1PA4 (10, AF4), PA7 (13, AF4), PB1 (15, AF0)
TIM16BKINPB5 (28, AF2)
CH1PA6 (12, AF5), PB8 (32, AF2)
CH1NPB6 (29, AF2)
TIM17BKINPA10 (20, AF0), PB4 (27, AF5)
CH1PA7 (13, AF5)
CH1NPB7 (30, AF2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (6, AF3)
G1_IO2PA1 (7, AF3)
G1_IO3PA2 (8, AF3)
G1_IO4PA3 (9, AF3)
G2_IO1PA4 (10, AF3)
G2_IO2PA5 (11, AF3)
G2_IO3PA6 (12, AF3)
G2_IO4PA7 (13, AF3)
G3_IO2PB0 (14, AF3)
G3_IO3PB1 (15, AF3)
G3_IO4PB2 (16, AF3)
G4_IO1PA9 (19, AF3)
G4_IO2PA10 (20, AF3)
G4_IO3PA11 (21, AF3)
G4_IO4PA12 (22, AF3)
G5_IO1PB3 (26, AF3)
G5_IO2PB4 (27, AF3)
G5_IO3PB6 (29, AF3)
G5_IO4PB7 (30, AF3)
SYNCPB8 (32, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (24, AF0)
SWDIOPA13 (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0)
OSC_INPF0-OSC_IN (2)
OSC_OUTPF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)
SYS_WKUP4PA2 (8)
SYS_WKUP6PB5 (28)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PF0-OSC_INввод-выводCRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN
3PF1-OSC_OUTввод-выводI2C1_SCL (AF1), RCC_OSC_OUT
4NRSTсброс—
5VDDAпитание—
6PA0ввод-выводADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1)
7PA1ввод-выводADC_IN1, TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1)
8PA2ввод-выводADC_IN2, SYS_WKUP4, TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
9PA3ввод-выводADC_IN3, TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
10PA4ввод-выводADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USB_NOE (AF2)
11PA5ввод-выводADC_IN5, CEC (AF1), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
12PA6ввод-выводADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3)
13PA7ввод-выводADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
14PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3)
15PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3)
16PB2ввод-выводTSC_G3_IO4 (AF3)
17VDDIO2питание—
18PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
19PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
20PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
21PA11ввод-выводCAN_RX (AF4), I2C1_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM
22PA12ввод-выводCAN_TX (AF4), I2C1_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
23PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
24PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
25PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USB_NOE (AF5)
26PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
27PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
28PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1)
29PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
30PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0)
31PF11ввод-вывод—
32PB8ввод-выводCAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO217питание отдельной группы линий ввода-вывода
NRST4сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32F042K(4-6)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F042K4STM32F042K4Ux16 КБ6 КБ
STM32F042K6STM32F042K6Ux32 КБ6 КБ

Линейка STM32F0x2, семейство STM32F0, ядро Cortex-M0.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F042K4, STM32F042K6. Данные на 10 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F042K4U6UFQFPN 32, 5×5×0,55 мм−40…+85 °Cлоток
STM32F042K6U6UFQFPN 32, 5×5×0,55 мм−40…+85 °Cлоток
STM32F042K6U6TRUFQFPN 32, 5×5×0,55 мм−40…+85 °Cлента на катушке
STM32F042K6U7UFQFPN 32, 5×5×0,55 мм−40…+105 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F031K4, STM32F031K6STM32F0x130 из 3217: VDDIO2 → VDD; 31: PF11 → BOOT0только у этого: CAN, HDMI_CEC, TSC, USART2, USB; ОЗУ 6 и 4 КБ
STM32F051K4STM32F0x130 из 3217: VDDIO2 → VDD; 31: PF11 → BOOT0только у этого: CAN, USART2, USB; только у него: COMP1, COMP2, DAC1, TIM15, TIM6; флеш-память до 32 и 16 КБ; ОЗУ 6 и 8 КБ
STM32F051K6STM32F0x130 из 3217: VDDIO2 → VDD; 31: PF11 → BOOT0только у этого: CAN, USB; только у него: COMP1, COMP2, DAC1, TIM15, TIM6; ОЗУ 6 и 8 КБ
STM32F051K8STM32F0x130 из 3217: VDDIO2 → VDD; 31: PF11 → BOOT0только у этого: CAN, USB; только у него: COMP1, COMP2, DAC1, TIM15, TIM6; флеш-память до 32 и 64 КБ; ОЗУ 6 и 8 КБ
STM32F038K6STM32F0x829 из 3216: PB2 → NPOR; 17: VDDIO2 → VDD; 31: PF11 → BOOT0только у этого: CAN, HDMI_CEC, TSC, USART2, USB; ОЗУ 6 и 4 КБ

Частые вопросы

На каких выводах USART1 у STM32F042K4?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF1) или PB6 (вывод 29, AF0), USART1_RX — на PA10 (вывод 20, AF1) или PB7 (вывод 30, AF0).

Где у STM32F042K4 выводы SWD для программатора?

SWDIO — PA13 (вывод 23, AF0), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F042K4?

I2C1_SCL — PF1-OSC_OUT (вывод 3, AF1) или PA9 (вывод 19, AF4) или PA11 (вывод 21, AF5) или PB6 (вывод 29, AF1) или PB8 (вывод 32, AF1), I2C1_SDA — PF0-OSC_IN (вывод 2, AF1) или PA10 (вывод 20, AF4) или PA12 (вывод 22, AF5) или PB7 (вывод 30, AF1).

Сколько выводов ввода-вывода у STM32F042K4 в корпусе UFQFPN32?

28 из 32. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F042K4 и STM32F042K6?

Объёмом памяти: STM32F042K4 — 16 КБ флеш-памяти и 6 КБ ОЗУ, STM32F042K6 — 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32F042K6U6 и STM32F042K6U7?

Диапазоном рабочей температуры: STM32F042K6U6 — −40…+85 °C, STM32F042K6U7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (UFQFPN 32, 5×5×0,55 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32F042K4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 10 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
