STM32F031K4 и STM32F031K6 в корпусе UFQFPN32: распиновка

STM32F031K4 и STM32F031K6 — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 16 и 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 27 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
16 и 32 КБ
ОЗУ
4 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
27
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F031K4, STM32F031K6 в корпусе UFQFPN32, вид сверхуSTM32F031K4STM32F031K6UFQFPN32, вид сверхуVDD — вывод 11VDDPF0-OSC_IN — вывод 2: RCC_OSC_IN2PF0-OSC_INPF1-OSC_OUT — вывод 3: RCC_OSC_OUT3PF1-OSC_OUTNRST — вывод 44NRSTVDDA — вывод 55VDDAPA0 — вывод 6: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART1_CTS6PA0PA1 — вывод 7: ADC_IN1, TIM2_CH2, USART1_DE, USART1_RTS7PA1PA2 — вывод 8: ADC_IN2, TIM2_CH3, USART1_TX8PA2PA3 — вывод 9: ADC_IN3, TIM2_CH4, USART1_RX9PA3PA4 — вывод 10: ADC_IN4, I2S1_WS, SPI1_NSS, TIM14_CH1, USART1_CK10PA4PA5 — вывод 11: ADC_IN5, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR11PA5PA6 — вывод 12: ADC_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH112PA6PA7 — вывод 13: ADC_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH213PA7PB0 — вывод 14: ADC_IN8, TIM1_CH2N, TIM3_CH314PB0PB1 — вывод 15: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH415PB1PB2 — вывод 1616PB2VDD — вывод 1717VDDPA8 — вывод 18: RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: I2C1_SCL, TIM1_CH2, USART1_TX19PA9PA10 — вывод 20: I2C1_SDA, TIM17_BKIN, TIM1_CH3, USART1_RX20PA10PA11 — вывод 21: TIM1_CH4, USART1_CTS21PA11PA12 — вывод 22: TIM1_ETR, USART1_DE, USART1_RTS22PA12PA13 — вывод 23: IR_OUT, SYS_SWDIO23PA13PA14 — вывод 24: SYS_SWCLK, USART1_TX24PA14PA15 — вывод 25: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART1_RX25PA15PB3 — вывод 26: I2S1_CK, SPI1_SCK, TIM2_CH226PB3PB4 — вывод 27: I2S1_MCK, SPI1_MISO, TIM3_CH127PB4PB5 — вывод 28: I2C1_SMBA, I2S1_SD, SPI1_MOSI, TIM16_BKIN, TIM3_CH228PB5PB6 — вывод 29: I2C1_SCL, TIM16_CH1N, USART1_TX29PB6PB7 — вывод 30: I2C1_SDA, TIM17_CH1N, USART1_RX30PB7BOOT0 — вывод 3131BOOT0PB8 — вывод 32: I2C1_SCL, TIM16_CH132PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

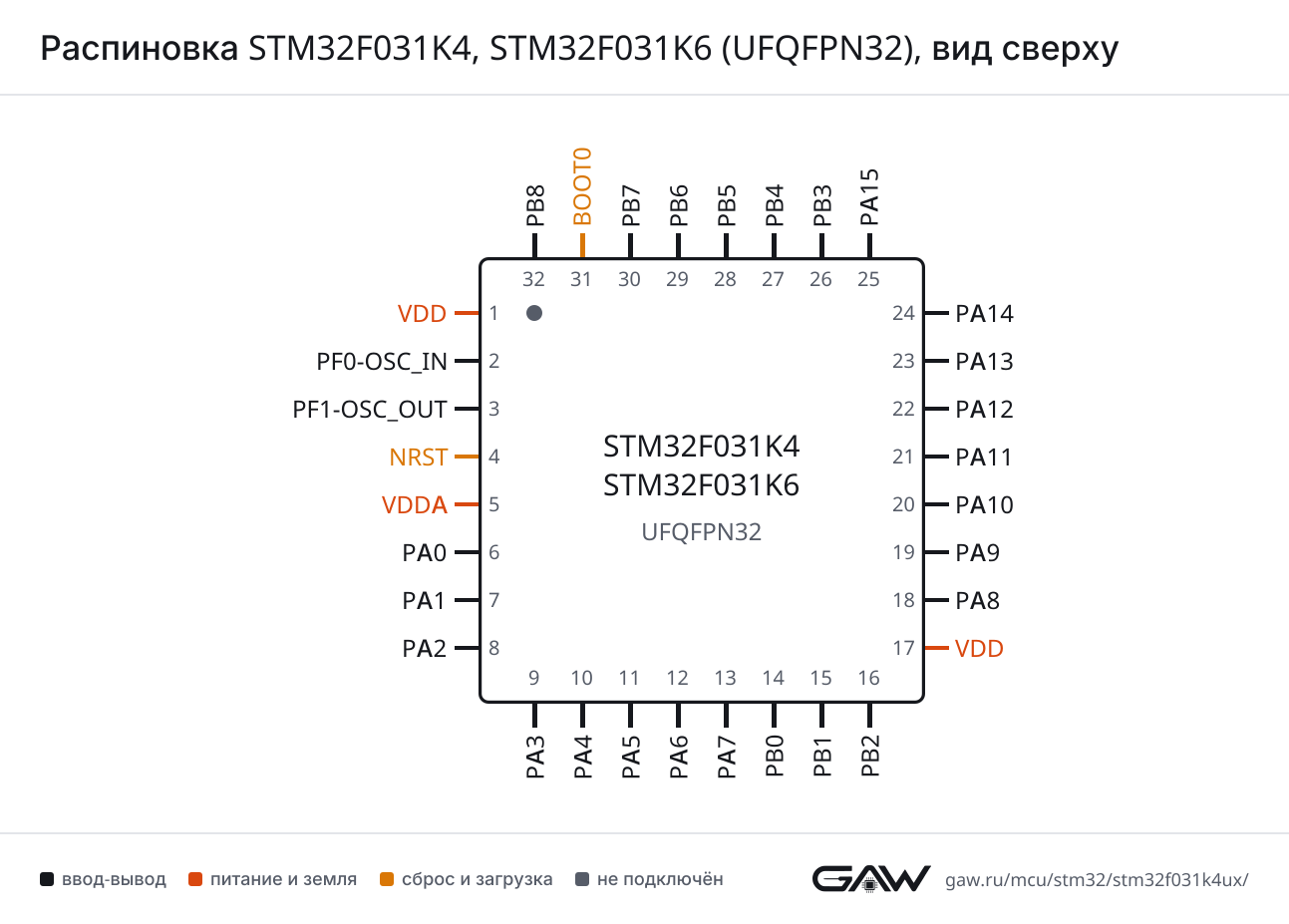

Распиновка STM32F031K4, STM32F031K6 (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA4 (10, AF1), PA8 (18, AF1)
CTSPA0 (6, AF1), PA11 (21, AF1)
DEPA1 (7, AF1), PA12 (22, AF1)
RTSPA1 (7, AF1), PA12 (22, AF1)
RXPA3 (9, AF1), PA10 (20, AF1), PA15 (25, AF1), PB7 (30, AF0)
TXPA2 (8, AF1), PA9 (19, AF1), PA14 (24, AF1), PB6 (29, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PB4 (27, AF0)
MOSIPA7 (13, AF0), PB5 (28, AF0)
NSSPA4 (10, AF0), PA15 (25, AF0)
SCKPA5 (11, AF0), PB3 (26, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (11, AF0), PB3 (26, AF0)
MCKPA6 (12, AF0), PB4 (27, AF0)
SDPA7 (13, AF0), PB5 (28, AF0)
WSPA4 (10, AF0), PA15 (25, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF4), PB6 (29, AF1), PB8 (32, AF1)
SDAPA10 (20, AF4), PB7 (30, AF1)
SMBAPB5 (28, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)
IN9PB1 (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF2)
CH1PA8 (18, AF2)
CH1NPA7 (13, AF2)
CH2PA9 (19, AF2)
CH2NPB0 (14, AF2)
CH3PA10 (20, AF2)
CH3NPB1 (15, AF2)
CH4PA11 (21, AF2)
ETRPA12 (22, AF2)
TIM2CH1PA0 (6, AF2), PA5 (11, AF2), PA15 (25, AF2)
CH2PA1 (7, AF2), PB3 (26, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF2), PA5 (11, AF2), PA15 (25, AF2)
TIM3CH1PA6 (12, AF1), PB4 (27, AF1)
CH2PA7 (13, AF1), PB5 (28, AF1)
CH3PB0 (14, AF1)
CH4PB1 (15, AF1)
TIM14CH1PA4 (10, AF4), PA7 (13, AF4), PB1 (15, AF0)
TIM16BKINPB5 (28, AF2)
CH1PA6 (12, AF5), PB8 (32, AF2)
CH1NPB6 (29, AF2)
TIM17BKINPA10 (20, AF0)
CH1PA7 (13, AF5)
CH1NPB7 (30, AF2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (24, AF0)
SWDIOPA13 (23)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0)
OSC_INPF0-OSC_IN (2)
OSC_OUTPF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6, AF0)
SYS_WKUP1PA0 (6, AF0)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PF0-OSC_INввод-выводRCC_OSC_IN
3PF1-OSC_OUTввод-выводRCC_OSC_OUT
4NRSTсброс—
5VDDAпитание—
6PA0ввод-выводADC_IN0, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_CTS (AF1)
7PA1ввод-выводADC_IN1, TIM2_CH2 (AF2), USART1_DE (AF1), USART1_RTS (AF1)
8PA2ввод-выводADC_IN2, TIM2_CH3 (AF2), USART1_TX (AF1)
9PA3ввод-выводADC_IN3, TIM2_CH4 (AF2), USART1_RX (AF1)
10PA4ввод-выводADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), USART1_CK (AF1)
11PA5ввод-выводADC_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2)
12PA6ввод-выводADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
13PA7ввод-выводADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
14PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1)
15PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
16PB2ввод-вывод—
17VDDпитание—
18PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
19PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
20PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), USART1_RX (AF1)
21PA11ввод-выводTIM1_CH4 (AF2), USART1_CTS (AF1)
22PA12ввод-выводTIM1_ETR (AF2), USART1_DE (AF1), USART1_RTS (AF1)
23PA13ввод-выводIR_OUT (AF1), SYS_SWDIO
24PA14ввод-выводSYS_SWCLK (AF0), USART1_TX (AF1)
25PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_RX (AF1)
26PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2)
27PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM3_CH1 (AF1)
28PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
29PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), USART1_TX (AF0)
30PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), USART1_RX (AF0)
31BOOT0загрузка—
32PB8ввод-выводI2C1_SCL (AF1), TIM16_CH1 (AF2)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
NRST4сброс, активный уровень — низкий
BOOT031выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F031K(4-6)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F031K4STM32F031K4Ux16 КБ4 КБ
STM32F031K6STM32F031K6Ux32 КБ4 КБ

Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F051K4STM32F0x132 из 32выводы совпадают полностью
STM32F051K6STM32F0x132 из 32выводы совпадают полностью
STM32F051K8STM32F0x132 из 32выводы совпадают полностью
STM32F038K6STM32F0x831 из 3216: PB2 → NPOR
STM32F042K4, STM32F042K6STM32F0x230 из 3217: VDD → VDDIO2; 31: BOOT0 → PF11
STM32L031K(4-6)UxSTM32L0x130 из 322: PF0 → PC14; 3: PF1 → PC15
STM32L041K6UxSTM32L0x130 из 322: PF0 → PC14; 3: PF1 → PC15
STM32L051K(6-8)UxSTM32L0x130 из 322: PF0 → PC14; 3: PF1 → PC15
STM32L052K(6-8)UxSTM32L0x230 из 322: PF0 → PC14; 3: PF1 → PC15
STM32L062K8UxSTM32L0x230 из 322: PF0 → PC14; 3: PF1 → PC15
STM32L011K(3-4)UxSTM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 31: BOOT0 → PB9
STM32L021K4UxSTM32L0x129 из 322: PF0 → PC14; 3: PF1 → PC15; 31: BOOT0 → PB9

Частые вопросы

На каких выводах USART1 у STM32F031K4?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA2 (вывод 8, AF1) или PA9 (вывод 19, AF1) или PA14 (вывод 24, AF1) или PB6 (вывод 29, AF0), USART1_RX — на PA3 (вывод 9, AF1) или PA10 (вывод 20, AF1) или PA15 (вывод 25, AF1) или PB7 (вывод 30, AF0).

Где у STM32F031K4 выводы SWD для программатора?

SWDIO — PA13 (вывод 23), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F031K4?

I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 29, AF1) или PB8 (вывод 32, AF1), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 30, AF1).

Сколько выводов ввода-вывода у STM32F031K4 в корпусе UFQFPN32?

27 из 32. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F031K4 и STM32F031K6?

Объёмом памяти: STM32F031K4 — 16 КБ флеш-памяти и 4 КБ ОЗУ, STM32F031K6 — 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F031K4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
