STM32L051K6 и STM32L051K8 в корпусе UFQFPN32: распиновка

STM32L051K6 и STM32L051K8 — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 32 и 64 КБ флеш-памяти и 8 КБ ОЗУ. Корпус UFQFPN32 — 32 вывода, из них 27 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 32 МГц
Флеш-память
32 и 64 КБ
ОЗУ
8 КБ
Корпус
UFQFPN32, 32 вывода
Линий ввода-вывода
27
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L051K6, STM32L051K8 в корпусе UFQFPN32, вид сверхуSTM32L051K6STM32L051K8UFQFPN32, вид сверхуVDD — вывод 11VDDPC14-OSC32_IN — вывод 2: RCC_OSC32_IN2PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_OUT3PC15-OSC32_OUTNRST — вывод 44NRSTVDDA — вывод 55VDDAPA0 — вывод 6: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS6PA0PA1 — вывод 7: ADC_IN1, COMP1_INP, TIM21_ETR, TIM2_CH2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC_IN2, COMP2_INM, COMP2_OUT, TIM21_CH1, TIM2_CH3, USART2_TX8PA2PA3 — вывод 9: ADC_IN3, COMP2_INP, TIM21_CH2, TIM2_CH4, USART2_RX9PA3PA4 — вывод 10: ADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS, TIM22_ETR, USART2_CK10PA4PA5 — вывод 11: ADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK, TIM2_CH1, TIM2_ETR11PA5PA6 — вывод 12: ADC_IN6, COMP1_OUT, SPI1_MISO, TIM22_CH112PA6PA7 — вывод 13: ADC_IN7, COMP2_OUT, SPI1_MOSI, TIM22_CH213PA7PB0 — вывод 14: ADC_IN8, SYS_VREF_OUT_PB014PB0PB1 — вывод 15: ADC_IN9, SYS_VREF_OUT_PB115PB1PB2 — вывод 16: LPTIM1_OUT16PB2VDD — вывод 1717VDDPA8 — вывод 18: RCC_MCO, USART1_CK18PA8PA9 — вывод 19: RCC_MCO, USART1_TX19PA9PA10 — вывод 20: USART1_RX20PA10PA11 — вывод 21: ADC_EXTI11, COMP1_OUT, SPI1_MISO, USART1_CTS21PA11PA12 — вывод 22: COMP2_OUT, SPI1_MOSI, USART1_DE, USART1_RTS22PA12PA13 — вывод 23: SYS_SWDIO23PA13PA14 — вывод 24: SYS_SWCLK, USART2_TX24PA14PA15 — вывод 25: SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX25PA15PB3 — вывод 26: COMP2_INM, SPI1_SCK, TIM2_CH226PB3PB4 — вывод 27: COMP2_INP, SPI1_MISO, TIM22_CH127PB4PB5 — вывод 28: COMP2_INP, I2C1_SMBA, LPTIM1_IN1, SPI1_MOSI, TIM22_CH228PB5PB6 — вывод 29: COMP2_INP, I2C1_SCL, LPTIM1_ETR, USART1_TX29PB6PB7 — вывод 30: COMP2_INP, I2C1_SDA, LPTIM1_IN2, SYS_PVD_IN, USART1_RX30PB7BOOT0 — вывод 3131BOOT0PB8 — вывод 32: I2C1_SCL32PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

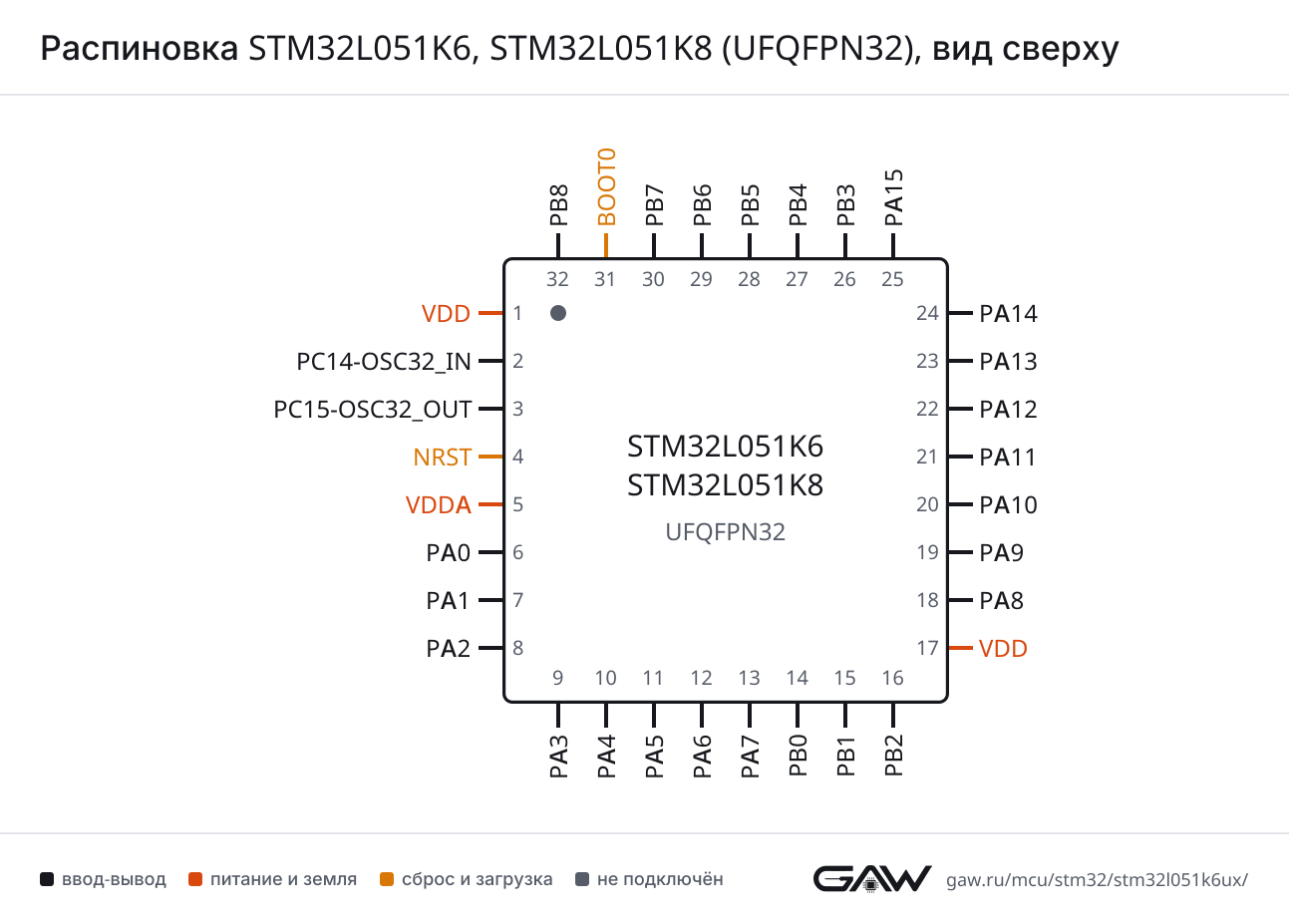

Распиновка STM32L051K6, STM32L051K8 (UFQFPN32), вид сверхуРаспиновка UFQFPN32 картинкой
PNG, 1293 × 927 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (18, AF4)
CTSPA11 (21, AF4)
DEPA12 (22, AF4)
RTSPA12 (22, AF4)
RXPA10 (20, AF4), PB7 (30, AF0)
TXPA9 (19, AF4), PB6 (29, AF0)
USART2CKPA4 (10, AF4)
CTSPA0 (6, AF4)
DEPA1 (7, AF4)
RTSPA1 (7, AF4)
RXPA3 (9, AF4), PA15 (25, AF4)
TXPA2 (8, AF4), PA14 (24, AF4)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PA11 (21, AF0), PB4 (27, AF0)
MOSIPA7 (13, AF0), PA12 (22, AF0), PB5 (28, AF0)
NSSPA4 (10, AF0), PA15 (25, AF0)
SCKPA5 (11, AF0), PB3 (26, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (29, AF1), PB8 (32, AF4)
SDAPB7 (30, AF1)
SMBAPB5 (28, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PA11 (21)
IN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)
IN9PB1 (15)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (6), PA4 (10), PA5 (11)
INPPA1 (7)
OUTPA0 (6, AF7), PA6 (12, AF7), PA11 (21, AF7)
COMP2INMPA2 (8), PA4 (10), PA5 (11), PB3 (26)
INPPA3 (9), PB4 (27), PB5 (28), PB6 (29), PB7 (30)
OUTPA2 (8, AF7), PA7 (13, AF7), PA12 (22, AF7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0 (6, AF2), PA5 (11, AF5), PA15 (25, AF5)
CH2PA1 (7, AF2), PB3 (26, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF5), PA5 (11, AF2), PA15 (25, AF2)
TIM21CH1PA2 (8, AF0)
CH2PA3 (9, AF0)
ETRPA1 (7, AF5)
TIM22CH1PA6 (12, AF5), PB4 (27, AF4)
CH2PA7 (13, AF5), PB5 (28, AF4)
ETRPA4 (10, AF5)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (29, AF2)
IN1PB5 (28, AF2)
IN2PB7 (30, AF2)
OUTPB2 (16, AF2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (24, AF0)
SWDIOPA13 (23, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0), PA9 (19, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)

Блоки без собственных выводов: TIM6 (таймер), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса UFQFPN32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC14-OSC32_INввод-выводRCC_OSC32_IN
3PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
4NRSTсброс—
5VDDAпитание—
6PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4)
7PA1ввод-выводADC_IN1, COMP1_INP, TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
8PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
9PA3ввод-выводADC_IN3, COMP2_INP, TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
10PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, SPI1_NSS (AF0), TIM22_ETR (AF5), USART2_CK (AF4)
11PA5ввод-выводADC_IN5, COMP1_INM, COMP2_INM, SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
12PA6ввод-выводADC_IN6, COMP1_OUT (AF7), SPI1_MISO (AF0), TIM22_CH1 (AF5)
13PA7ввод-выводADC_IN7, COMP2_OUT (AF7), SPI1_MOSI (AF0), TIM22_CH2 (AF5)
14PB0ввод-выводADC_IN8, SYS_VREF_OUT_PB0
15PB1ввод-выводADC_IN9, SYS_VREF_OUT_PB1
16PB2ввод-выводLPTIM1_OUT (AF2)
17VDDпитание—
18PA8ввод-выводRCC_MCO (AF0), USART1_CK (AF4)
19PA9ввод-выводRCC_MCO (AF0), USART1_TX (AF4)
20PA10ввод-выводUSART1_RX (AF4)
21PA11ввод-выводADC_EXTI11, COMP1_OUT (AF7), SPI1_MISO (AF0), USART1_CTS (AF4)
22PA12ввод-выводCOMP2_OUT (AF7), SPI1_MOSI (AF0), USART1_DE (AF4), USART1_RTS (AF4)
23PA13ввод-выводSYS_SWDIO (AF0)
24PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF4)
25PA15ввод-выводSPI1_NSS (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2), USART2_RX (AF4)
26PB3ввод-выводCOMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2)
27PB4ввод-выводCOMP2_INP, SPI1_MISO (AF0), TIM22_CH1 (AF4)
28PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF3), LPTIM1_IN1 (AF2), SPI1_MOSI (AF0), TIM22_CH2 (AF4)
29PB6ввод-выводCOMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), USART1_TX (AF0)
30PB7ввод-выводCOMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), SYS_PVD_IN, USART1_RX (AF0)
31BOOT0загрузка—
32PB8ввод-выводI2C1_SCL (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 17питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
NRST4сброс, активный уровень — низкий
BOOT031выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32L051K(6-8)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L051K6STM32L051K6Ux32 КБ8 КБ
STM32L051K8STM32L051K8Ux64 КБ8 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L031K4, STM32L031K6STM32L0x132 из 32выводы совпадают полностьютолько у этого: TIM6, USART1; только у него: LPUART1; флеш-память до 64 и 32 КБ
STM32L041K6STM32L0x132 из 32выводы совпадают полностьютолько у этого: TIM6, USART1; только у него: AES, LPUART1; флеш-память до 64 и 32 КБ
STM32L011K3, STM32L011K4STM32L0x131 из 3231: BOOT0 → PB9только у этого: TIM22, TIM6, USART1; только у него: LPUART1; флеш-память до 64 и 16 КБ; ОЗУ 8 и 2 КБ
STM32L021K4STM32L0x131 из 3231: BOOT0 → PB9только у этого: TIM22, TIM6, USART1; только у него: AES, LPUART1; флеш-память до 64 и 16 КБ; ОЗУ 8 и 2 КБ
STM32L052K6, STM32L052K8STM32L0x232 из 32выводы совпадают полностьютолько у него: DAC, RNG, TSC, USB
STM32L062K8STM32L0x232 из 32выводы совпадают полностьютолько у него: AES, DAC, RNG, TSC, USB
STM32F031K4, STM32F031K6STM32F0x130 из 322: PC14 → PF0; 3: PC15 → PF1только у этого: COMP1, COMP2, LPTIM1, TIM21, TIM22, TIM6, USART2; только у него: I2S1, IRTIM, TIM1, TIM14, TIM16, TIM17, TIM3; частота до 32 и 48 МГц; флеш-память до 64 и 32 КБ; ОЗУ 8 и 4 КБ
STM32F051K4STM32F0x130 из 322: PC14 → PF0; 3: PC15 → PF1только у этого: LPTIM1, TIM21, TIM22, USART2; только у него: DAC1, HDMI_CEC, I2S1, IRTIM, TIM1, TIM14, TIM15, TIM16, TIM17, TIM3, TSC; частота до 32 и 48 МГц; флеш-память до 64 и 16 КБ
STM32F051K6STM32F0x130 из 322: PC14 → PF0; 3: PC15 → PF1только у этого: LPTIM1, TIM21, TIM22; только у него: DAC1, HDMI_CEC, I2S1, IRTIM, TIM1, TIM14, TIM15, TIM16, TIM17, TIM3, TSC; частота до 32 и 48 МГц; флеш-память до 64 и 32 КБ
STM32F051K8STM32F0x130 из 322: PC14 → PF0; 3: PC15 → PF1только у этого: LPTIM1, TIM21, TIM22; только у него: DAC1, HDMI_CEC, I2S1, IRTIM, TIM1, TIM14, TIM15, TIM16, TIM17, TIM3, TSC; частота до 32 и 48 МГц
STM32F038K6STM32F0x829 из 322: PC14 → PF0; 3: PC15 → PF1; 16: PB2 → NPORтолько у этого: COMP1, COMP2, LPTIM1, TIM21, TIM22, TIM6, USART2; только у него: I2S1, IRTIM, TIM1, TIM14, TIM16, TIM17, TIM3; частота до 32 и 48 МГц; флеш-память до 64 и 32 КБ; ОЗУ 8 и 4 КБ
STM32U335KBUxSTM32U3x529 из 3216: PB2 → VSS; 31: BOOT0 → VCAP; 32: PB8 → VSS

Частые вопросы

На каких выводах USART1 у STM32L051K6?

В корпусе UFQFPN32 сигнал USART1_TX выведен на PA9 (вывод 19, AF4) или PB6 (вывод 29, AF0), USART1_RX — на PA10 (вывод 20, AF4) или PB7 (вывод 30, AF0).

Где у STM32L051K6 выводы SWD для программатора?

SWDIO — PA13 (вывод 23, AF0), SWCLK — PA14 (вывод 24, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L051K6?

I2C1_SCL — PB6 (вывод 29, AF1) или PB8 (вывод 32, AF4), I2C1_SDA — PB7 (вывод 30, AF1).

Сколько выводов ввода-вывода у STM32L051K6 в корпусе UFQFPN32?

27 из 32. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L051K6 и STM32L051K8?

Объёмом памяти: STM32L051K6 — 32 КБ флеш-памяти и 8 КБ ОЗУ, STM32L051K8 — 64 КБ флеш-памяти и 8 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L051K6?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
