STM32F100V8 и STM32F100VB в корпусе LQFP100: распиновка

STM32F100V8 и STM32F100VB — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 24 МГц: 64 и 128 КБ флеш-памяти и 8 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M3
Частота ядра
до 24 МГц
Флеш-память
64 и 128 КБ
ОЗУ
8 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
80
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

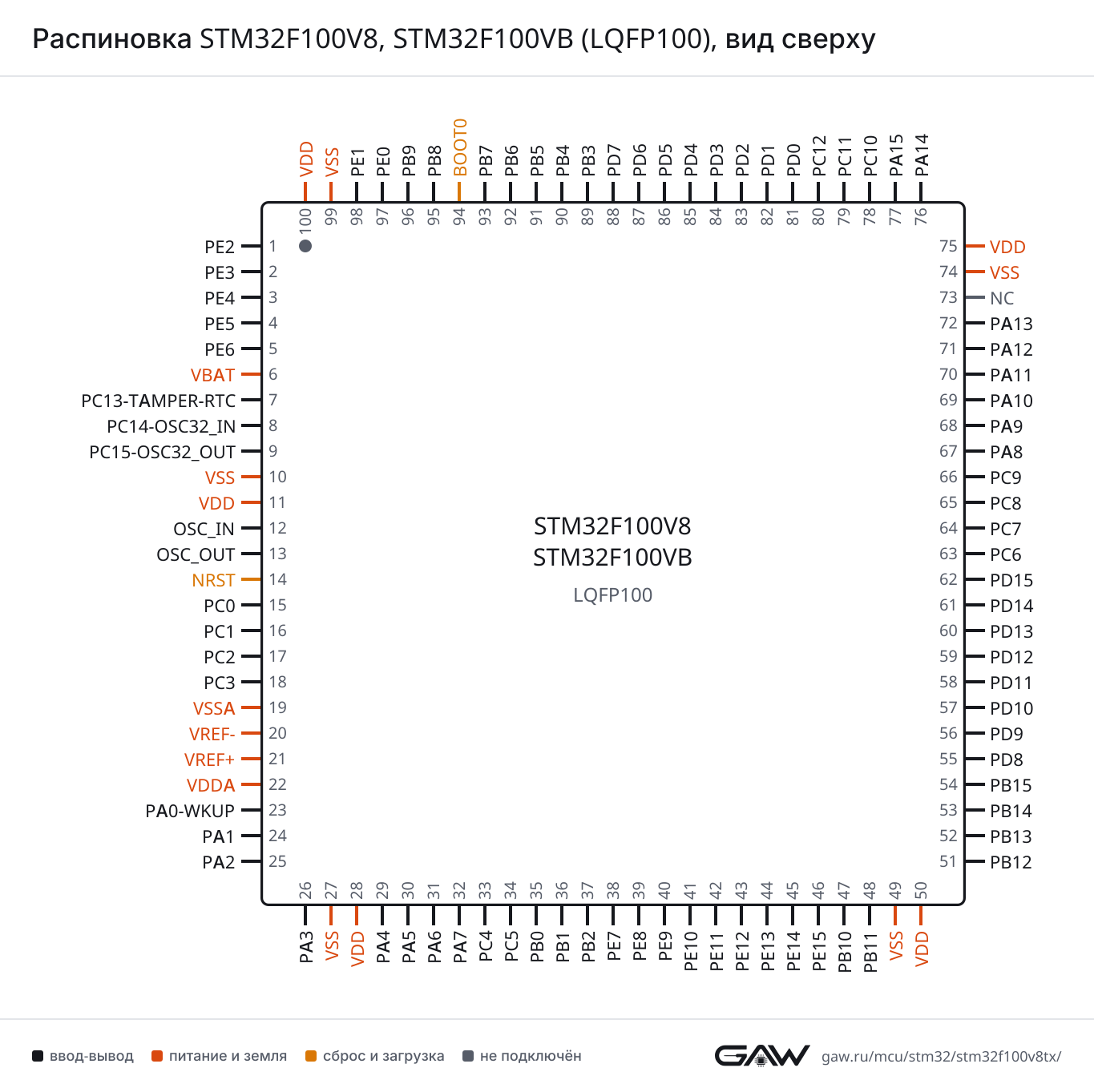

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F100V8, STM32F100VB в корпусе LQFP100, вид сверхуSTM32F100V8STM32F100VBLQFP100, вид сверхуPE2 — вывод 1: SYS_TRACECLK1PE2PE3 — вывод 2: SYS_TRACED02PE3PE4 — вывод 3: SYS_TRACED13PE4PE5 — вывод 4: SYS_TRACED24PE5PE6 — вывод 5: SYS_TRACED35PE6VBAT — вывод 66VBATPC13-TAMPER-RTC — вывод 7: RTC_OUT, RTC_TAMPER7PC13-TAMPER-RTCPC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDOSC_IN — вывод 12: RCC_OSC_IN12OSC_INOSC_OUT — вывод 13: RCC_OSC_OUT13OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN1015PC0PC1 — вывод 16: ADC1_IN1116PC1PC2 — вывод 17: ADC1_IN1217PC2PC3 — вывод 18: ADC1_IN1318PC3VSSA — вывод 1919VSSAVREF- — вывод 2020VREF-VREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0-WKUP — вывод 23: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS23PA0-WKUPPA1 — вывод 24: ADC1_IN1, TIM2_CH2, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN2, TIM15_CH1, TIM2_CH3, USART2_TX25PA2PA3 — вывод 26: ADC1_IN3, TIM15_CH2, TIM2_CH4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC1_IN4, DAC_OUT1, SPI1_NSS, USART2_CK29PA4PA5 — вывод 30: ADC1_IN5, DAC_OUT2, SPI1_SCK30PA5PA6 — вывод 31: ADC1_IN6, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH131PA6PA7 — вывод 32: ADC1_IN7, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH232PA7PC4 — вывод 33: ADC1_IN1433PC4PC5 — вывод 34: ADC1_IN1534PC5PB0 — вывод 35: ADC1_IN8, TIM1_CH2N, TIM3_CH335PB0PB1 — вывод 36: ADC1_IN9, TIM1_CH3N, TIM3_CH436PB1PB2 — вывод 3737PB2PE7 — вывод 38: TIM1_ETR38PE7PE8 — вывод 39: TIM1_CH1N39PE8PE9 — вывод 40: DAC_EXTI9, TIM1_CH140PE9PE10 — вывод 41: TIM1_CH2N41PE10PE11 — вывод 42: ADC1_EXTI11, TIM1_CH242PE11PE12 — вывод 43: TIM1_CH3N43PE12PE13 — вывод 44: TIM1_CH344PE13PE14 — вывод 45: TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, TIM1_BKIN46PE15PB10 — вывод 47: CEC, I2C2_SCL, TIM2_CH3, USART3_TX47PB10PB11 — вывод 48: ADC1_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: I2C2_SMBA, SPI2_NSS, TIM1_BKIN, USART3_CK51PB12PB13 — вывод 52: SPI2_SCK, TIM1_CH1N, USART3_CTS52PB13PB14 — вывод 53: SPI2_MISO, TIM15_CH1, TIM1_CH2N, USART3_RTS53PB14PB15 — вывод 54: ADC1_EXTI15, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N54PB15PD8 — вывод 55: USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, USART3_RX56PD9PD10 — вывод 57: USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, USART3_CTS58PD11PD12 — вывод 59: TIM4_CH1, USART3_RTS59PD12PD13 — вывод 60: TIM4_CH260PD13PD14 — вывод 61: TIM4_CH361PD14PD15 — вывод 62: ADC1_EXTI15, TIM4_CH462PD15PC6 — вывод 63: TIM3_CH163PC6PC7 — вывод 64: TIM3_CH264PC7PC8 — вывод 65: TIM3_CH365PC8PC9 — вывод 66: DAC_EXTI9, TIM3_CH466PC9PA8 — вывод 67: RCC_MCO, TIM1_CH1, USART1_CK67PA8PA9 — вывод 68: DAC_EXTI9, TIM15_BKIN, TIM1_CH2, USART1_TX68PA9PA10 — вывод 69: TIM17_BKIN, TIM1_CH3, USART1_RX69PA10PA11 — вывод 70: ADC1_EXTI11, TIM1_CH4, USART1_CTS70PA11PA12 — вывод 71: TIM1_ETR, USART1_RTS71PA12PA13 — вывод 72: SYS_JTMS-SWDIO72PA13NC — вывод 7373NCVSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: SYS_JTCK-SWCLK76PA14PA15 — вывод 77: ADC1_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR77PA15PC10 — вывод 78: USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, USART3_RX79PC11PC12 — вывод 80: USART3_CK80PC12PD0 — вывод 8181PD0PD1 — вывод 8282PD1PD2 — вывод 83: TIM3_ETR83PD2PD3 — вывод 84: USART2_CTS84PD3PD4 — вывод 85: USART2_RTS85PD4PD5 — вывод 86: USART2_TX86PD5PD6 — вывод 87: USART2_RX87PD6PD7 — вывод 88: USART2_CK88PD7PB3 — вывод 89: SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH289PB3PB4 — вывод 90: SPI1_MISO, SYS_NJTRST, TIM3_CH190PB4PB5 — вывод 91: I2C1_SMBA, SPI1_MOSI, TIM16_BKIN, TIM3_CH291PB5PB6 — вывод 92: I2C1_SCL, TIM16_CH1N, TIM4_CH1, USART1_TX92PB6PB7 — вывод 93: I2C1_SDA, TIM17_CH1N, TIM4_CH2, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CEC, I2C1_SCL, TIM16_CH1, TIM4_CH395PB8PB9 — вывод 96: DAC_EXTI9, I2C1_SDA, TIM17_CH1, TIM4_CH496PB9PE0 — вывод 97: TIM4_ETR97PE0PE1 — вывод 9898PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67)
CTSPA11 (70)
RTSPA12 (71)
RXPA10 (69), PB7 (93, ремап)
TXPA9 (68), PB6 (92, ремап)
USART2CKPA4 (29), PD7 (88, ремап)
CTSPA0-WKUP (23), PD3 (84, ремап)
RTSPA1 (24), PD4 (85, ремап)
RXPA3 (26), PD6 (87, ремап)
TXPA2 (25), PD5 (86, ремап)
USART3CKPB12 (51), PD10 (57, ремап), PC12 (80, ремап)
CTSPB13 (52), PD11 (58, ремап)
RTSPB14 (53), PD12 (59, ремап)
RXPB11 (48), PD9 (56, ремап), PC11 (79, ремап)
TXPB10 (47), PD8 (55, ремап), PC10 (78, ремап)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31), PB4 (90, ремап)
MOSIPA7 (32), PB5 (91, ремап)
NSSPA4 (29), PA15 (77, ремап)
SCKPA5 (30), PB3 (89, ремап)
SPI2MISOPB14 (53)
MOSIPB15 (54)
NSSPB12 (51)
SCKPB13 (52)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92), PB8 (95, ремап)
SDAPB7 (93), PB9 (96, ремап)
SMBAPB5 (91)
I2C2SCLPB10 (47)
SDAPB11 (48)
SMBAPB12 (51)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB10 (47), PB8 (95)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, ремап), PE15 (46, ремап), PB12 (51)
CH1PE9 (40, ремап), PA8 (67)
CH1NPA7 (32, ремап), PE8 (39, ремап), PB13 (52)
CH2PE11 (42, ремап), PA9 (68)
CH2NPB0 (35, ремап), PE10 (41, ремап), PB14 (53)
CH3PE13 (44, ремап), PA10 (69)
CH3NPB1 (36, ремап), PE12 (43, ремап), PB15 (54)
CH4PE14 (45, ремап), PA11 (70)
ETRPE7 (38, ремап), PA12 (71)
TIM2CH1PA0-WKUP (23), PA15 (77, ремап)
CH2PA1 (24), PB3 (89, ремап)
CH3PA2 (25), PB10 (47, ремап)
CH4PA3 (26), PB11 (48, ремап)
ETRPA0-WKUP (23), PA15 (77, ремап)
TIM3CH1PA6 (31), PC6 (63, ремап), PB4 (90, ремап)
CH2PA7 (32), PC7 (64, ремап), PB5 (91, ремап)
CH3PB0 (35), PC8 (65, ремап)
CH4PB1 (36), PC9 (66, ремап)
ETRPD2 (83)
TIM4CH1PD12 (59, ремап), PB6 (92)
CH2PD13 (60, ремап), PB7 (93)
CH3PD14 (61, ремап), PB8 (95)
CH4PD15 (62, ремап), PB9 (96)
ETRPE0 (97)
TIM15BKINPA9 (68)
CH1PA2 (25), PB14 (53, ремап)
CH1NPB15 (54)
CH2PA3 (26), PB15 (54, ремап)
TIM16BKINPB5 (91)
CH1PA6 (31, ремап), PB8 (95)
CH1NPB6 (92)
TIM17BKINPA10 (69)
CH1PA7 (32, ремап), PB9 (96)
CH1NPB7 (93)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (7)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76)
JTDIPA15 (77)
JTDO-TRACESWOPB3 (89)
JTMS-SWDIOPA13 (72)
NJTRSTPB4 (90)
TRACECLKPE2 (1)
TRACED0PE3 (2)
TRACED1PE4 (3)
TRACED2PE5 (4)
TRACED3PE6 (5)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (67)
OSC_INOSC_IN (12)
OSC_OUTOSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (7)
SYS_WKUPPA0-WKUP (23)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводSYS_TRACECLK
2PE3ввод-выводSYS_TRACED0
3PE4ввод-выводSYS_TRACED1
4PE5ввод-выводSYS_TRACED2
5PE6ввод-выводSYS_TRACED3
6VBATпитание—
7PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
10VSSпитание—
11VDDпитание—
12OSC_INслужебныйRCC_OSC_IN
13OSC_OUTслужебныйRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN10
16PC1ввод-выводADC1_IN11
17PC2ввод-выводADC1_IN12
18PC3ввод-выводADC1_IN13
19VSSAпитание—
20VREF-питание—
21VREF+питание—
22VDDAпитание—
23PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS
24PA1ввод-выводADC1_IN1, TIM2_CH2, USART2_RTS
25PA2ввод-выводADC1_IN2, TIM15_CH1, TIM2_CH3, USART2_TX
26PA3ввод-выводADC1_IN3, TIM15_CH2, TIM2_CH4, USART2_RX
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC1_IN4, DAC_OUT1, SPI1_NSS, USART2_CK
30PA5ввод-выводADC1_IN5, DAC_OUT2, SPI1_SCK
31PA6ввод-выводADC1_IN6, SPI1_MISO, TIM16_CH1 (ремап), TIM1_BKIN (ремап), TIM3_CH1
32PA7ввод-выводADC1_IN7, SPI1_MOSI, TIM17_CH1 (ремап), TIM1_CH1N (ремап), TIM3_CH2
33PC4ввод-выводADC1_IN14
34PC5ввод-выводADC1_IN15
35PB0ввод-выводADC1_IN8, TIM1_CH2N (ремап), TIM3_CH3
36PB1ввод-выводADC1_IN9, TIM1_CH3N (ремап), TIM3_CH4
37PB2ввод-вывод—
38PE7ввод-выводTIM1_ETR (ремап)
39PE8ввод-выводTIM1_CH1N (ремап)
40PE9ввод-выводDAC_EXTI9, TIM1_CH1 (ремап)
41PE10ввод-выводTIM1_CH2N (ремап)
42PE11ввод-выводADC1_EXTI11, TIM1_CH2 (ремап)
43PE12ввод-выводTIM1_CH3N (ремап)
44PE13ввод-выводTIM1_CH3 (ремап)
45PE14ввод-выводTIM1_CH4 (ремап)
46PE15ввод-выводADC1_EXTI15, TIM1_BKIN (ремап)
47PB10ввод-выводCEC, I2C2_SCL, TIM2_CH3 (ремап), USART3_TX
48PB11ввод-выводADC1_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
49VSSпитание—
50VDDпитание—
51PB12ввод-выводI2C2_SMBA, SPI2_NSS, TIM1_BKIN, USART3_CK
52PB13ввод-выводSPI2_SCK, TIM1_CH1N, USART3_CTS
53PB14ввод-выводSPI2_MISO, TIM15_CH1 (ремап), TIM1_CH2N, USART3_RTS
54PB15ввод-выводADC1_EXTI15, SPI2_MOSI, TIM15_CH1N, TIM15_CH2 (ремап), TIM1_CH3N
55PD8ввод-выводUSART3_TX (ремап)
56PD9ввод-выводDAC_EXTI9, USART3_RX (ремап)
57PD10ввод-выводUSART3_CK (ремап)
58PD11ввод-выводADC1_EXTI11, USART3_CTS (ремап)
59PD12ввод-выводTIM4_CH1 (ремап), USART3_RTS (ремап)
60PD13ввод-выводTIM4_CH2 (ремап)
61PD14ввод-выводTIM4_CH3 (ремап)
62PD15ввод-выводADC1_EXTI15, TIM4_CH4 (ремап)
63PC6ввод-выводTIM3_CH1 (ремап)
64PC7ввод-выводTIM3_CH2 (ремап)
65PC8ввод-выводTIM3_CH3 (ремап)
66PC9ввод-выводDAC_EXTI9, TIM3_CH4 (ремап)
67PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK
68PA9ввод-выводDAC_EXTI9, TIM15_BKIN, TIM1_CH2, USART1_TX
69PA10ввод-выводTIM17_BKIN, TIM1_CH3, USART1_RX
70PA11ввод-выводADC1_EXTI11, TIM1_CH4, USART1_CTS
71PA12ввод-выводTIM1_ETR, USART1_RTS
72PA13ввод-выводSYS_JTMS-SWDIO
73NCне подключён—
74VSSпитание—
75VDDпитание—
76PA14ввод-выводSYS_JTCK-SWCLK
77PA15ввод-выводADC1_EXTI15, SPI1_NSS (ремап), SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
78PC10ввод-выводUSART3_TX (ремап)
79PC11ввод-выводADC1_EXTI11, USART3_RX (ремап)
80PC12ввод-выводUSART3_CK (ремап)
81PD0ввод-вывод—
82PD1ввод-вывод—
83PD2ввод-выводTIM3_ETR
84PD3ввод-выводUSART2_CTS (ремап)
85PD4ввод-выводUSART2_RTS (ремап)
86PD5ввод-выводUSART2_TX (ремап)
87PD6ввод-выводUSART2_RX (ремап)
88PD7ввод-выводUSART2_CK (ремап)
89PB3ввод-выводSPI1_SCK (ремап), SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
90PB4ввод-выводSPI1_MISO (ремап), SYS_NJTRST, TIM3_CH1 (ремап)
91PB5ввод-выводI2C1_SMBA, SPI1_MOSI (ремап), TIM16_BKIN, TIM3_CH2 (ремап)
92PB6ввод-выводI2C1_SCL, TIM16_CH1N, TIM4_CH1, USART1_TX (ремап)
93PB7ввод-выводI2C1_SDA, TIM17_CH1N, TIM4_CH2, USART1_RX (ремап)
94BOOT0загрузка—
95PB8ввод-выводCEC, I2C1_SCL (ремап), TIM16_CH1, TIM4_CH3
96PB9ввод-выводDAC_EXTI9, I2C1_SDA (ремап), TIM17_CH1, TIM4_CH4
97PE0ввод-выводTIM4_ETR
98PE1ввод-вывод—
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD11, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VREF-20нижнее опорное напряжение АЦП
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS10, 27, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе
OSC_IN12вход генератора с внешним кварцевым резонатором
OSC_OUT13выход генератора с внешним кварцевым резонатором
NC73не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F100V(8-B)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F100V8STM32F100V8Tx64 КБ8 КБ
STM32F100VBSTM32F100VBTx128 КБ8 КБ

Линейка STM32F100 Value Line, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F100VC, STM32F100VD, STM32F100VESTM32F100 Value Line100 из 100выводы совпадают полностью
STM32F101V8, STM32F101VBSTM32F101100 из 100выводы совпадают полностью
STM32F101VC, STM32F101VD, STM32F101VESTM32F101100 из 100выводы совпадают полностью
STM32F101VF, STM32F101VGSTM32F101100 из 100выводы совпадают полностью
STM32F103V8, STM32F103VBSTM32F103100 из 100выводы совпадают полностью
STM32F103VC, STM32F103VD, STM32F103VESTM32F103100 из 100выводы совпадают полностью
STM32F103VF, STM32F103VGSTM32F103100 из 100выводы совпадают полностью
STM32F105V8, STM32F105VB, STM32F105VCSTM32F105/107100 из 100выводы совпадают полностью
STM32F107VB, STM32F107VCSTM32F105/107100 из 100выводы совпадают полностью
STM32L471V(E-G)TxSTM32L4x197 из 10012: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDD
STM32L475V(C-E-G)TxSTM32L4x597 из 10012: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDDUSB
STM32L476V(C-E-G)TxSTM32L4x697 из 10012: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDDUSB

Частые вопросы

На каких выводах USART1 у STM32F100V8?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68) или PB6 (вывод 92, после ремапа), USART1_RX — на PA10 (вывод 69) или PB7 (вывод 93, после ремапа).

Где у STM32F100V8 выводы SWD для программатора?

SWDIO — PA13 (вывод 72), SWCLK — PA14 (вывод 76). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F100V8?

I2C1_SCL — PB6 (вывод 92) или PB8 (вывод 95, после ремапа), I2C1_SDA — PB7 (вывод 93) или PB9 (вывод 96, после ремапа).

Сколько выводов ввода-вывода у STM32F100V8 в корпусе LQFP100?

80 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F100V8 и STM32F100VB?

Объёмом памяти: STM32F100V8 — 64 КБ флеш-памяти и 8 КБ ОЗУ, STM32F100VB — 128 КБ флеш-памяти и 8 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F100V8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
