STM32F103VF и STM32F103VG в корпусе LQFP100: распиновка
STM32F103VF и STM32F103VG — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 768 КБ и 1 МБ флеш-памяти и 96 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M3
- Частота ядра
- до 72 МГц
- Флеш-память
- 768 КБ и 1 МБ
- ОЗУ
- 96 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 80
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

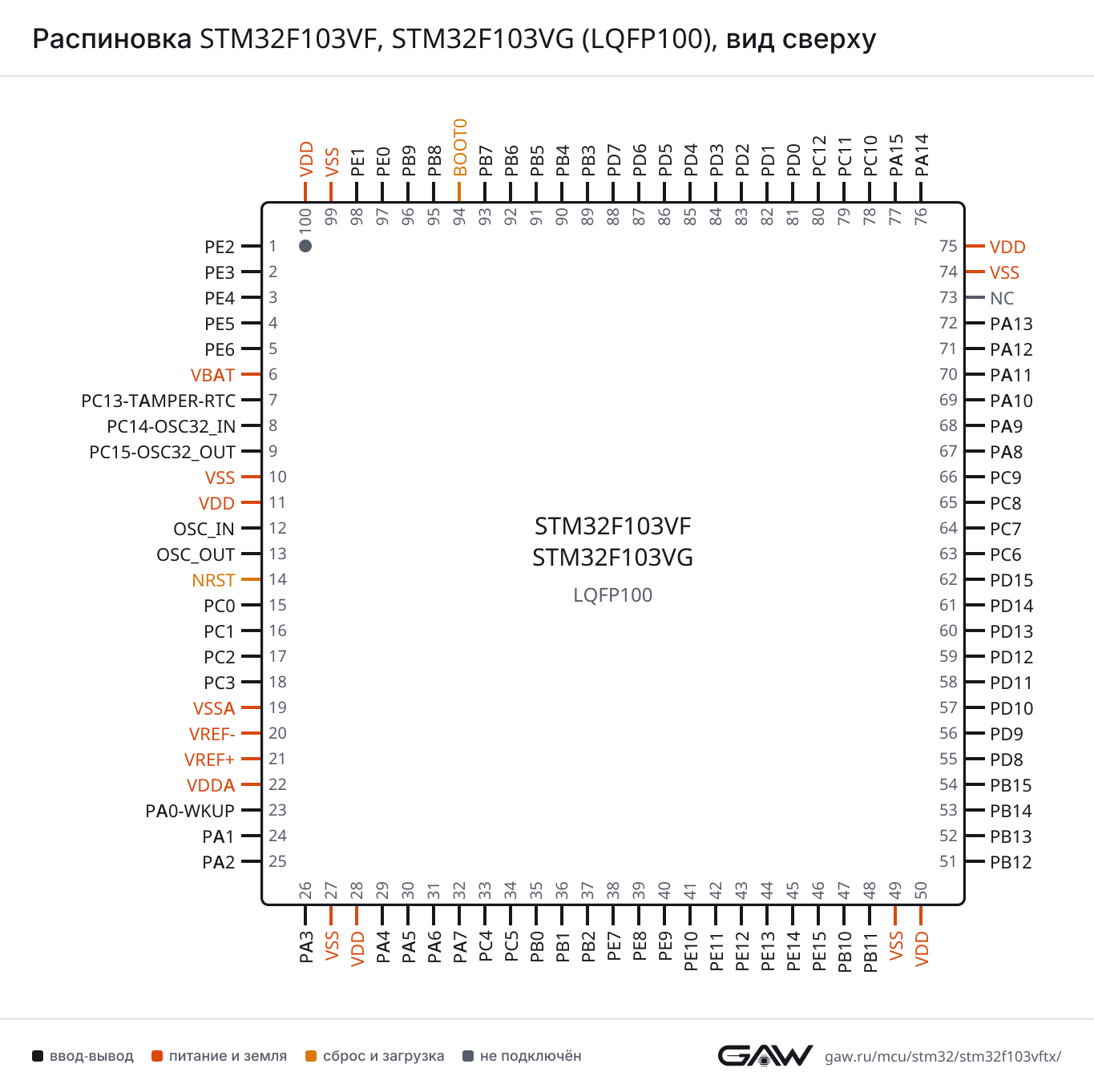

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67) |
| CTS | PA11 (70) | |
| RTS | PA12 (71) | |
| RX | PA10 (69), PB7 (93, ремап) | |
| TX | PA9 (68), PB6 (92, ремап) | |
| USART2 | CK | PA4 (29), PD7 (88, ремап) |
| CTS | PA0-WKUP (23), PD3 (84, ремап) | |
| RTS | PA1 (24), PD4 (85, ремап) | |
| RX | PA3 (26), PD6 (87, ремап) | |
| TX | PA2 (25), PD5 (86, ремап) | |
| USART3 | CK | PB12 (51), PD10 (57, ремап), PC12 (80, ремап) |
| CTS | PB13 (52), PD11 (58, ремап) | |
| RTS | PB14 (53), PD12 (59, ремап) | |
| RX | PB11 (48), PD9 (56, ремап), PC11 (79, ремап) | |
| TX | PB10 (47), PD8 (55, ремап), PC10 (78, ремап) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (79) |
| TX | PC10 (78) | |
| UART5 | RX | PD2 (83) |
| TX | PC12 (80) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31), PB4 (90, ремап) |
| MOSI | PA7 (32), PB5 (91, ремап) | |
| NSS | PA4 (29), PA15 (77, ремап) | |
| SCK | PA5 (30), PB3 (89, ремап) | |
| SPI2 | MISO | PB14 (53) |
| MOSI | PB15 (54) | |
| NSS | PB12 (51) | |
| SCK | PB13 (52) | |
| SPI3 | MISO | PB4 (90) |
| MOSI | PB5 (91) | |
| NSS | PA15 (77) | |
| SCK | PB3 (89) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S2 | CK | PB13 (52) |
| MCK | PC6 (63) | |
| SD | PB15 (54) | |
| WS | PB12 (51) | |
| I2S3 | CK | PB3 (89) |
| MCK | PC7 (64) | |
| SD | PB5 (91) | |
| WS | PA15 (77) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92), PB8 (95, ремап) |
| SDA | PB7 (93), PB9 (96, ремап) | |
| SMBA | PB5 (91) | |
| I2C2 | SCL | PB10 (47) |
| SDA | PB11 (48) | |
| SMBA | PB12 (51) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PA11 (70), PD0 (81, ремап), PB8 (95, ремап) |
| TX | PA12 (71), PD1 (82, ремап), PB9 (96, ремап) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (70) |
| DP | PA12 (71) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (80) |
| CMD | PD2 (83) | |
| D0 | PC8 (65) | |
| D1 | PC9 (66) | |
| D2 | PC10 (78) | |
| D3 | PC11 (79) | |
| D4 | PB8 (95) | |
| D5 | PB9 (96) | |
| D6 | PC6 (63) | |
| D7 | PC7 (64) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0-WKUP (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) | |
| ADC2 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0-WKUP (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) | |
| ADC3 | IN0 | PA0-WKUP (23) |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, ремап), PE15 (46, ремап), PB12 (51) |
| CH1 | PE9 (40, ремап), PA8 (67) | |
| CH1N | PA7 (32, ремап), PE8 (39, ремап), PB13 (52) | |
| CH2 | PE11 (42, ремап), PA9 (68) | |
| CH2N | PB0 (35, ремап), PE10 (41, ремап), PB14 (53) | |
| CH3 | PE13 (44, ремап), PA10 (69) | |
| CH3N | PB1 (36, ремап), PE12 (43, ремап), PB15 (54) | |
| CH4 | PE14 (45, ремап), PA11 (70) | |
| ETR | PE7 (38, ремап), PA12 (71) | |
| TIM2 | CH1 | PA0-WKUP (23), PA15 (77, ремап) |
| CH2 | PA1 (24), PB3 (89, ремап) | |
| CH3 | PA2 (25), PB10 (47, ремап) | |
| CH4 | PA3 (26), PB11 (48, ремап) | |
| ETR | PA0-WKUP (23), PA15 (77, ремап) | |
| TIM3 | CH1 | PA6 (31), PC6 (63, ремап), PB4 (90, ремап) |
| CH2 | PA7 (32), PC7 (64, ремап), PB5 (91, ремап) | |
| CH3 | PB0 (35), PC8 (65, ремап) | |
| CH4 | PB1 (36), PC9 (66, ремап) | |
| ETR | PD2 (83) | |
| TIM4 | CH1 | PD12 (59, ремап), PB6 (92) |
| CH2 | PD13 (60, ремап), PB7 (93) | |
| CH3 | PD14 (61, ремап), PB8 (95) | |
| CH4 | PD15 (62, ремап), PB9 (96) | |
| ETR | PE0 (97) | |
| TIM5 | CH1 | PA0-WKUP (23) |
| CH2 | PA1 (24) | |
| CH3 | PA2 (25) | |
| CH4 | PA3 (26) | |
| TIM8 | BKIN | PA6 (31) |
| CH1 | PC6 (63) | |
| CH1N | PA7 (32) | |
| CH2 | PC7 (64) | |
| CH2N | PB0 (35) | |
| CH3 | PC8 (65) | |
| CH3N | PB1 (36) | |
| CH4 | PC9 (66) | |
| ETR | PA0-WKUP (23) | |
| TIM9 | CH1 | PE5 (4, ремап), PA2 (25) |
| CH2 | PE6 (5, ремап), PA3 (26) | |
| TIM10 | CH1 | PB8 (95) |
| TIM11 | CH1 | PB9 (96) |
| TIM12 | CH1 | PB14 (53) |
| CH2 | PB15 (54) | |
| TIM13 | CH1 | PA6 (31) |
| TIM14 | CH1 | PA7 (32) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13-TAMPER-RTC (7) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A16 | PD11 (58) |
| A17 | PD12 (59) | |
| A18 | PD13 (60) | |
| A19 | PE3 (2) | |
| A20 | PE4 (3) | |
| A21 | PE5 (4) | |
| A22 | PE6 (5) | |
| A23 | PE2 (1) | |
| ALE | PD12 (59) | |
| CLE | PD11 (58) | |
| CLK | PD3 (84) | |
| D0 | PD14 (61) | |
| D1 | PD15 (62) | |
| D2 | PD0 (81) | |
| D3 | PD1 (82) | |
| D4 | PE7 (38) | |
| D5 | PE8 (39) | |
| D6 | PE9 (40) | |
| D7 | PE10 (41) | |
| D8 | PE11 (42) | |
| D9 | PE12 (43) | |
| D10 | PE13 (44) | |
| D11 | PE14 (45) | |
| D12 | PE15 (46) | |
| D13 | PD8 (55) | |
| D14 | PD9 (56) | |
| D15 | PD10 (57) | |
| DA0 | PD14 (61) | |
| DA1 | PD15 (62) | |
| DA2 | PD0 (81) | |
| DA3 | PD1 (82) | |
| DA4 | PE7 (38) | |
| DA5 | PE8 (39) | |
| DA6 | PE9 (40) | |
| DA7 | PE10 (41) | |
| DA8 | PE11 (42) | |
| DA9 | PE12 (43) | |
| DA10 | PE13 (44) | |
| DA11 | PE14 (45) | |
| DA12 | PE15 (46) | |
| DA13 | PD8 (55) | |
| DA14 | PD9 (56) | |
| DA15 | PD10 (57) | |
| NBL0 | PE0 (97) | |
| NBL1 | PE1 (98) | |
| NCE2 | PD7 (88) | |
| NE1 | PD7 (88) | |
| NL | PB7 (93) | |
| NOE | PD4 (85) | |
| NWAIT | PD6 (87) | |
| NWE | PD5 (86) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76) |
| JTDI | PA15 (77) | |
| JTDO-TRACESWO | PB3 (89) | |
| JTMS-SWDIO | PA13 (72) | |
| NJTRST | PB4 (90) | |
| TRACECLK | PE2 (1) | |
| TRACED0 | PE3 (2) | |
| TRACED1 | PE4 (3) | |
| TRACED2 | PE5 (4) | |
| TRACED3 | PE6 (5) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (67) |
| OSC_IN | OSC_IN (12) | |
| OSC_OUT | OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN (8) | |
| OSC32_OUT | PC15-OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMPER | PC13-TAMPER-RTC (7) |
| SYS_WKUP | PA0-WKUP (23) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | FSMC_A23, SYS_TRACECLK |
| 2 | PE3 | ввод-вывод | FSMC_A19, SYS_TRACED0 |
| 3 | PE4 | ввод-вывод | FSMC_A20, SYS_TRACED1 |
| 4 | PE5 | ввод-вывод | FSMC_A21, SYS_TRACED2, TIM9_CH1 (ремап) |
| 5 | PE6 | ввод-вывод | FSMC_A22, SYS_TRACED3, TIM9_CH2 (ремап) |
| 6 | VBAT | питание | — |
| 7 | PC13-TAMPER-RTC | ввод-вывод | RTC_OUT, RTC_TAMPER |
| 8 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | OSC_IN | служебный | RCC_OSC_IN |
| 13 | OSC_OUT | служебный | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10 |
| 16 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11 |
| 17 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12 |
| 18 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13 |
| 19 | VSSA | питание | — |
| 20 | VREF- | питание | — |
| 21 | VREF+ | питание | — |
| 22 | VDDA | питание | — |
| 23 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTS |
| 24 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS |
| 25 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX |
| 26 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CK |
| 30 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK |
| 31 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN (ремап), TIM3_CH1, TIM8_BKIN |
| 32 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM14_CH1, TIM1_CH1N (ремап), TIM3_CH2, TIM8_CH1N |
| 33 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14 |
| 34 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15 |
| 35 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3, TIM8_CH2N |
| 36 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4, TIM8_CH3N |
| 37 | PB2 | ввод-вывод | — |
| 38 | PE7 | ввод-вывод | FSMC_D4, FSMC_DA4, TIM1_ETR (ремап) |
| 39 | PE8 | ввод-вывод | FSMC_D5, FSMC_DA5, TIM1_CH1N (ремап) |
| 40 | PE9 | ввод-вывод | DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH1 (ремап) |
| 41 | PE10 | ввод-вывод | FSMC_D7, FSMC_DA7, TIM1_CH2N (ремап) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH2 (ремап) |
| 43 | PE12 | ввод-вывод | FSMC_D9, FSMC_DA9, TIM1_CH3N (ремап) |
| 44 | PE13 | ввод-вывод | FSMC_D10, FSMC_DA10, TIM1_CH3 (ремап) |
| 45 | PE14 | ввод-вывод | FSMC_D11, FSMC_DA11, TIM1_CH4 (ремап) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN (ремап) |
| 47 | PB10 | ввод-вывод | I2C2_SCL, TIM2_CH3 (ремап), USART3_TX |
| 48 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK |
| 52 | PB13 | ввод-вывод | I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS |
| 53 | PB14 | ввод-вывод | SPI2_MISO, TIM12_CH1, TIM1_CH2N, USART3_RTS |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM12_CH2, TIM1_CH3N |
| 55 | PD8 | ввод-вывод | FSMC_D13, FSMC_DA13, USART3_TX (ремап) |
| 56 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX (ремап) |
| 57 | PD10 | ввод-вывод | FSMC_D15, FSMC_DA15, USART3_CK (ремап) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS (ремап) |
| 59 | PD12 | ввод-вывод | FSMC_A17, FSMC_ALE, TIM4_CH1 (ремап), USART3_RTS (ремап) |
| 60 | PD13 | ввод-вывод | FSMC_A18, TIM4_CH2 (ремап) |
| 61 | PD14 | ввод-вывод | FSMC_D0, FSMC_DA0, TIM4_CH3 (ремап) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH4 (ремап) |
| 63 | PC6 | ввод-вывод | I2S2_MCK, SDIO_D6, TIM3_CH1 (ремап), TIM8_CH1 |
| 64 | PC7 | ввод-вывод | I2S3_MCK, SDIO_D7, TIM3_CH2 (ремап), TIM8_CH2 |
| 65 | PC8 | ввод-вывод | SDIO_D0, TIM3_CH3 (ремап), TIM8_CH3 |
| 66 | PC9 | ввод-вывод | DAC_EXTI9, SDIO_D1, TIM3_CH4 (ремап), TIM8_CH4 |
| 67 | PA8 | ввод-вывод | RCC_MCO, TIM1_CH1, USART1_CK |
| 68 | PA9 | ввод-вывод | DAC_EXTI9, TIM1_CH2, USART1_TX |
| 69 | PA10 | ввод-вывод | TIM1_CH3, USART1_RX |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM |
| 71 | PA12 | ввод-вывод | CAN_TX, TIM1_ETR, USART1_RTS, USB_DP |
| 72 | PA13 | ввод-вывод | SYS_JTMS-SWDIO |
| 73 | NC | не подключён | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | SYS_JTCK-SWCLK |
| 77 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап) |
| 78 | PC10 | ввод-вывод | SDIO_D2, UART4_TX, USART3_TX (ремап) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RX (ремап) |
| 80 | PC12 | ввод-вывод | SDIO_CK, UART5_TX, USART3_CK (ремап) |
| 81 | PD0 | ввод-вывод | CAN_RX (ремап), FSMC_D2, FSMC_DA2 |
| 82 | PD1 | ввод-вывод | CAN_TX (ремап), FSMC_D3, FSMC_DA3 |
| 83 | PD2 | ввод-вывод | SDIO_CMD, TIM3_ETR, UART5_RX |
| 84 | PD3 | ввод-вывод | FSMC_CLK, USART2_CTS (ремап) |
| 85 | PD4 | ввод-вывод | FSMC_NOE, USART2_RTS (ремап) |
| 86 | PD5 | ввод-вывод | FSMC_NWE, USART2_TX (ремап) |
| 87 | PD6 | ввод-вывод | FSMC_NWAIT, USART2_RX (ремап) |
| 88 | PD7 | ввод-вывод | FSMC_NCE2, FSMC_NE1, USART2_CK (ремап) |
| 89 | PB3 | ввод-вывод | I2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап) |
| 90 | PB4 | ввод-вывод | SPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап) |
| 91 | PB5 | ввод-вывод | I2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап) |
| 92 | PB6 | ввод-вывод | I2C1_SCL, TIM4_CH1, USART1_TX (ремап) |
| 93 | PB7 | ввод-вывод | FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX (ремап) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN_RX (ремап), I2C1_SCL (ремап), SDIO_D4, TIM10_CH1, TIM4_CH3 |
| 96 | PB9 | ввод-вывод | CAN_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), SDIO_D5, TIM11_CH1, TIM4_CH4 |
| 97 | PE0 | ввод-вывод | FSMC_NBL0, TIM4_ETR |
| 98 | PE1 | ввод-вывод | FSMC_NBL1 |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VDD | 11, 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | 20 | нижнее опорное напряжение АЦП |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 27, 49, 74, 99 | общий провод (земля) |
| VSSA | 19 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
| OSC_IN | 12 | вход генератора с внешним кварцевым резонатором |
| OSC_OUT | 13 | выход генератора с внешним кварцевым резонатором |
| NC | 73 | не подключён |
Исполнения
В базе STM32CubeMX эта группа называется STM32F103V(F-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F103VF | STM32F103VFTx | 768 КБ | 96 КБ |
| STM32F103VG | STM32F103VGTx | 1 МБ | 96 КБ |
Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F103V8, STM32F103VB | STM32F103 | 100 из 100 | выводы совпадают полностью |
| STM32F103VC, STM32F103VD, STM32F103VE | STM32F103 | 100 из 100 | выводы совпадают полностью |
| STM32F100V8, STM32F100VB | STM32F100 Value Line | 100 из 100 | выводы совпадают полностью |
| STM32F100VC, STM32F100VD, STM32F100VE | STM32F100 Value Line | 100 из 100 | выводы совпадают полностью |
| STM32F101V8, STM32F101VB | STM32F101 | 100 из 100 | выводы совпадают полностью |
| STM32F101VC, STM32F101VD, STM32F101VE | STM32F101 | 100 из 100 | выводы совпадают полностью |
| STM32F101VF, STM32F101VG | STM32F101 | 100 из 100 | выводы совпадают полностью |
| STM32F105V8, STM32F105VB, STM32F105VC | STM32F105/107 | 100 из 100 | выводы совпадают полностью |
| STM32F107VB, STM32F107VC | STM32F105/107 | 100 из 100 | выводы совпадают полностью |
| STM32L471V(E-G)Tx | STM32L4x1 | 97 из 100 | 12: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDD |
| STM32L475V(C-E-G)Tx | STM32L4x5 | 97 из 100 | 12: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDDUSB |
| STM32L476V(C-E-G)Tx | STM32L4x6 | 97 из 100 | 12: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDDUSB |
Частые вопросы
На каких выводах USART1 у STM32F103VF?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68) или PB6 (вывод 92, после ремапа), USART1_RX — на PA10 (вывод 69) или PB7 (вывод 93, после ремапа).
Где у STM32F103VF выводы SWD для программатора?
SWDIO — PA13 (вывод 72), SWCLK — PA14 (вывод 76). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F103VF?
I2C1_SCL — PB6 (вывод 92) или PB8 (вывод 95, после ремапа), I2C1_SDA — PB7 (вывод 93) или PB9 (вывод 96, после ремапа).
Сколько выводов ввода-вывода у STM32F103VF в корпусе LQFP100?
80 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F103VF и STM32F103VG?
Объёмом памяти: STM32F103VF — 768 КБ флеш-памяти и 96 КБ ОЗУ, STM32F103VG — 1 МБ флеш-памяти и 96 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F103VF?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
