STM32F103VC, STM32F103VD и STM32F103VE в корпусе LQFP100: распиновка

STM32F103VC, STM32F103VD и STM32F103VE — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 256, 384 и 512 КБ флеш-памяти и 48 и 64 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
256, 384 и 512 КБ
ОЗУ
48 и 64 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
80
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

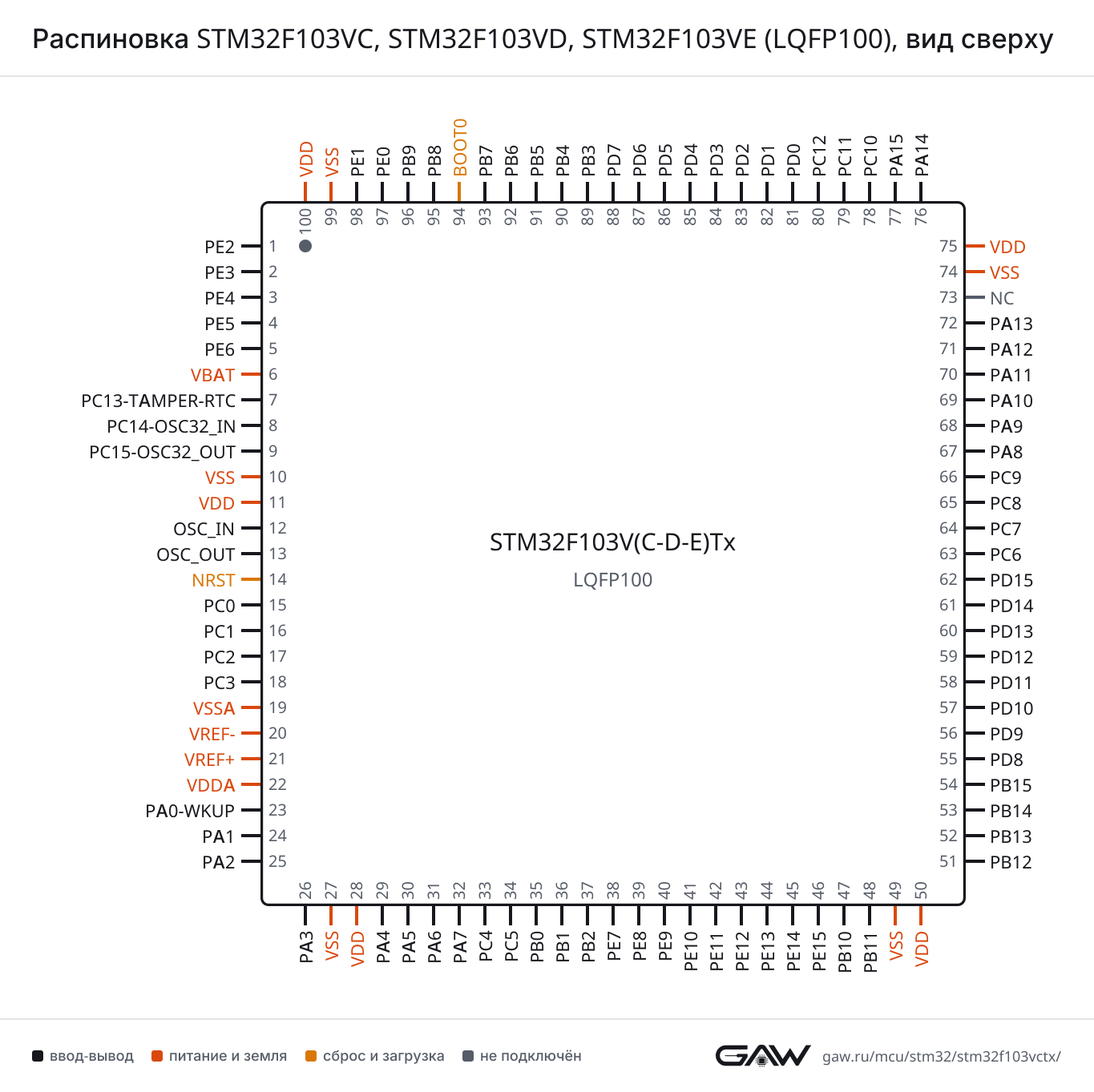

Распиновка STM32F103VC, STM32F103VD, STM32F103VE в корпусе LQFP100, вид сверхуSTM32F103V(C-D-E)TxLQFP100, вид сверхуPE2 — вывод 1: FSMC_A23, SYS_TRACECLK1PE2PE3 — вывод 2: FSMC_A19, SYS_TRACED02PE3PE4 — вывод 3: FSMC_A20, SYS_TRACED13PE4PE5 — вывод 4: FSMC_A21, SYS_TRACED24PE5PE6 — вывод 5: FSMC_A22, SYS_TRACED35PE6VBAT — вывод 66VBATPC13-TAMPER-RTC — вывод 7: RTC_OUT, RTC_TAMPER7PC13-TAMPER-RTCPC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDOSC_IN — вывод 12: RCC_OSC_IN12OSC_INOSC_OUT — вывод 13: RCC_OSC_OUT13OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN10, ADC2_IN10, ADC3_IN1015PC0PC1 — вывод 16: ADC1_IN11, ADC2_IN11, ADC3_IN1116PC1PC2 — вывод 17: ADC1_IN12, ADC2_IN12, ADC3_IN1217PC2PC3 — вывод 18: ADC1_IN13, ADC2_IN13, ADC3_IN1318PC3VSSA — вывод 1919VSSAVREF- — вывод 2020VREF-VREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0-WKUP — вывод 23: ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTS23PA0-WKUPPA1 — вывод 24: ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, USART2_TX25PA2PA3 — вывод 26: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, USART2_RX26PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CK29PA4PA5 — вывод 30: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK30PA5PA6 — вывод 31: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1, TIM8_BKIN31PA6PA7 — вывод 32: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, TIM8_CH1N32PA7PC4 — вывод 33: ADC1_IN14, ADC2_IN1433PC4PC5 — вывод 34: ADC1_IN15, ADC2_IN1534PC5PB0 — вывод 35: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2N35PB0PB1 — вывод 36: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3N36PB1PB2 — вывод 3737PB2PE7 — вывод 38: FSMC_D4, FSMC_DA4, TIM1_ETR38PE7PE8 — вывод 39: FSMC_D5, FSMC_DA5, TIM1_CH1N39PE8PE9 — вывод 40: DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH140PE9PE10 — вывод 41: FSMC_D7, FSMC_DA7, TIM1_CH2N41PE10PE11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH242PE11PE12 — вывод 43: FSMC_D9, FSMC_DA9, TIM1_CH3N43PE12PE13 — вывод 44: FSMC_D10, FSMC_DA10, TIM1_CH344PE13PE14 — вывод 45: FSMC_D11, FSMC_DA11, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC2_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN46PE15PB10 — вывод 47: I2C2_SCL, TIM2_CH3, USART3_TX47PB10PB11 — вывод 48: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX48PB11VSS — вывод 4949VSSVDD — вывод 5050VDDPB12 — вывод 51: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK51PB12PB13 — вывод 52: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS52PB13PB14 — вывод 53: SPI2_MISO, TIM1_CH2N, USART3_RTS53PB14PB15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N54PB15PD8 — вывод 55: FSMC_D13, FSMC_DA13, USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX56PD9PD10 — вывод 57: FSMC_D15, FSMC_DA15, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS58PD11PD12 — вывод 59: FSMC_A17, FSMC_ALE, TIM4_CH1, USART3_RTS59PD12PD13 — вывод 60: FSMC_A18, TIM4_CH260PD13PD14 — вывод 61: FSMC_D0, FSMC_DA0, TIM4_CH361PD14PD15 — вывод 62: ADC1_EXTI15, ADC2_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH462PD15PC6 — вывод 63: I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH163PC6PC7 — вывод 64: I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH264PC7PC8 — вывод 65: SDIO_D0, TIM3_CH3, TIM8_CH365PC8PC9 — вывод 66: DAC_EXTI9, SDIO_D1, TIM3_CH4, TIM8_CH466PC9PA8 — вывод 67: RCC_MCO, TIM1_CH1, USART1_CK67PA8PA9 — вывод 68: DAC_EXTI9, TIM1_CH2, USART1_TX68PA9PA10 — вывод 69: TIM1_CH3, USART1_RX69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM70PA11PA12 — вывод 71: CAN_TX, TIM1_ETR, USART1_RTS, USB_DP71PA12PA13 — вывод 72: SYS_JTMS-SWDIO72PA13NC — вывод 7373NCVSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: SYS_JTCK-SWCLK76PA14PA15 — вывод 77: ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR77PA15PC10 — вывод 78: SDIO_D2, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RX79PC11PC12 — вывод 80: SDIO_CK, UART5_TX, USART3_CK80PC12PD0 — вывод 81: CAN_RX, FSMC_D2, FSMC_DA281PD0PD1 — вывод 82: CAN_TX, FSMC_D3, FSMC_DA382PD1PD2 — вывод 83: SDIO_CMD, TIM3_ETR, UART5_RX83PD2PD3 — вывод 84: FSMC_CLK, USART2_CTS84PD3PD4 — вывод 85: FSMC_NOE, USART2_RTS85PD4PD5 — вывод 86: FSMC_NWE, USART2_TX86PD5PD6 — вывод 87: FSMC_NWAIT, USART2_RX87PD6PD7 — вывод 88: FSMC_NCE2, FSMC_NE1, USART2_CK88PD7PB3 — вывод 89: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH289PB3PB4 — вывод 90: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH190PB4PB5 — вывод 91: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH291PB5PB6 — вывод 92: I2C1_SCL, TIM4_CH1, USART1_TX92PB6PB7 — вывод 93: FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN_RX, I2C1_SCL, SDIO_D4, TIM4_CH395PB8PB9 — вывод 96: CAN_TX, DAC_EXTI9, I2C1_SDA, SDIO_D5, TIM4_CH496PB9PE0 — вывод 97: FSMC_NBL0, TIM4_ETR97PE0PE1 — вывод 98: FSMC_NBL198PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67)
CTSPA11 (70)
RTSPA12 (71)
RXPA10 (69), PB7 (93, ремап)
TXPA9 (68), PB6 (92, ремап)
USART2CKPA4 (29), PD7 (88, ремап)
CTSPA0-WKUP (23), PD3 (84, ремап)
RTSPA1 (24), PD4 (85, ремап)
RXPA3 (26), PD6 (87, ремап)
TXPA2 (25), PD5 (86, ремап)
USART3CKPB12 (51), PD10 (57, ремап), PC12 (80, ремап)
CTSPB13 (52), PD11 (58, ремап)
RTSPB14 (53), PD12 (59, ремап)
RXPB11 (48), PD9 (56, ремап), PC11 (79, ремап)
TXPB10 (47), PD8 (55, ремап), PC10 (78, ремап)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (79)
TXPC10 (78)
UART5RXPD2 (83)
TXPC12 (80)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31), PB4 (90, ремап)
MOSIPA7 (32), PB5 (91, ремап)
NSSPA4 (29), PA15 (77, ремап)
SCKPA5 (30), PB3 (89, ремап)
SPI2MISOPB14 (53)
MOSIPB15 (54)
NSSPB12 (51)
SCKPB13 (52)
SPI3MISOPB4 (90)
MOSIPB5 (91)
NSSPA15 (77)
SCKPB3 (89)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (52)
MCKPC6 (63)
SDPB15 (54)
WSPB12 (51)
I2S3CKPB3 (89)
MCKPC7 (64)
SDPB5 (91)
WSPA15 (77)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92), PB8 (95, ремап)
SDAPB7 (93), PB9 (96, ремап)
SMBAPB5 (91)
I2C2SCLPB10 (47)
SDAPB11 (48)
SMBAPB12 (51)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (70), PD0 (81, ремап), PB8 (95, ремап)
TXPA12 (71), PD1 (82, ремап), PB9 (96, ремап)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (70)
DPPA12 (71)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (80)
CMDPD2 (83)
D0PC8 (65)
D1PC9 (66)
D2PC10 (78)
D3PC11 (79)
D4PB8 (95)
D5PB9 (96)
D6PC6 (63)
D7PC7 (64)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
ADC2EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
ADC3IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, ремап), PE15 (46, ремап), PB12 (51)
CH1PE9 (40, ремап), PA8 (67)
CH1NPA7 (32, ремап), PE8 (39, ремап), PB13 (52)
CH2PE11 (42, ремап), PA9 (68)
CH2NPB0 (35, ремап), PE10 (41, ремап), PB14 (53)
CH3PE13 (44, ремап), PA10 (69)
CH3NPB1 (36, ремап), PE12 (43, ремап), PB15 (54)
CH4PE14 (45, ремап), PA11 (70)
ETRPE7 (38, ремап), PA12 (71)
TIM2CH1PA0-WKUP (23), PA15 (77, ремап)
CH2PA1 (24), PB3 (89, ремап)
CH3PA2 (25), PB10 (47, ремап)
CH4PA3 (26), PB11 (48, ремап)
ETRPA0-WKUP (23), PA15 (77, ремап)
TIM3CH1PA6 (31), PC6 (63, ремап), PB4 (90, ремап)
CH2PA7 (32), PC7 (64, ремап), PB5 (91, ремап)
CH3PB0 (35), PC8 (65, ремап)
CH4PB1 (36), PC9 (66, ремап)
ETRPD2 (83)
TIM4CH1PD12 (59, ремап), PB6 (92)
CH2PD13 (60, ремап), PB7 (93)
CH3PD14 (61, ремап), PB8 (95)
CH4PD15 (62, ремап), PB9 (96)
ETRPE0 (97)
TIM5CH1PA0-WKUP (23)
CH2PA1 (24)
CH3PA2 (25)
CH4PA3 (26)
TIM8BKINPA6 (31)
CH1PC6 (63)
CH1NPA7 (32)
CH2PC7 (64)
CH2NPB0 (35)
CH3PC8 (65)
CH3NPB1 (36)
CH4PC9 (66)
ETRPA0-WKUP (23)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (7)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA16PD11 (58)
A17PD12 (59)
A18PD13 (60)
A19PE3 (2)
A20PE4 (3)
A21PE5 (4)
A22PE6 (5)
A23PE2 (1)
ALEPD12 (59)
CLEPD11 (58)
CLKPD3 (84)
D0PD14 (61)
D1PD15 (62)
D2PD0 (81)
D3PD1 (82)
D4PE7 (38)
D5PE8 (39)
D6PE9 (40)
D7PE10 (41)
D8PE11 (42)
D9PE12 (43)
D10PE13 (44)
D11PE14 (45)
D12PE15 (46)
D13PD8 (55)
D14PD9 (56)
D15PD10 (57)
DA0PD14 (61)
DA1PD15 (62)
DA2PD0 (81)
DA3PD1 (82)
DA4PE7 (38)
DA5PE8 (39)
DA6PE9 (40)
DA7PE10 (41)
DA8PE11 (42)
DA9PE12 (43)
DA10PE13 (44)
DA11PE14 (45)
DA12PE15 (46)
DA13PD8 (55)
DA14PD9 (56)
DA15PD10 (57)
NBL0PE0 (97)
NBL1PE1 (98)
NCE2PD7 (88)
NE1PD7 (88)
NLPB7 (93)
NOEPD4 (85)
NWAITPD6 (87)
NWEPD5 (86)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76)
JTDIPA15 (77)
JTDO-TRACESWOPB3 (89)
JTMS-SWDIOPA13 (72)
NJTRSTPB4 (90)
TRACECLKPE2 (1)
TRACED0PE3 (2)
TRACED1PE4 (3)
TRACED2PE5 (4)
TRACED3PE6 (5)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (67)
OSC_INOSC_IN (12)
OSC_OUTOSC_OUT (13)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (7)
SYS_WKUPPA0-WKUP (23)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFSMC_A23, SYS_TRACECLK
2PE3ввод-выводFSMC_A19, SYS_TRACED0
3PE4ввод-выводFSMC_A20, SYS_TRACED1
4PE5ввод-выводFSMC_A21, SYS_TRACED2
5PE6ввод-выводFSMC_A22, SYS_TRACED3
6VBATпитание—
7PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
10VSSпитание—
11VDDпитание—
12OSC_INслужебныйRCC_OSC_IN
13OSC_OUTслужебныйRCC_OSC_OUT
14NRSTсброс—
15PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10
16PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11
17PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12
18PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13
19VSSAпитание—
20VREF-питание—
21VREF+питание—
22VDDAпитание—
23PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTS
24PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
25PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, USART2_TX
26PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, USART2_RX
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CK
30PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK
31PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1, TIM8_BKIN
32PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2, TIM8_CH1N
33PC4ввод-выводADC1_IN14, ADC2_IN14
34PC5ввод-выводADC1_IN15, ADC2_IN15
35PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3, TIM8_CH2N
36PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4, TIM8_CH3N
37PB2ввод-вывод—
38PE7ввод-выводFSMC_D4, FSMC_DA4, TIM1_ETR (ремап)
39PE8ввод-выводFSMC_D5, FSMC_DA5, TIM1_CH1N (ремап)
40PE9ввод-выводDAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH1 (ремап)
41PE10ввод-выводFSMC_D7, FSMC_DA7, TIM1_CH2N (ремап)
42PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH2 (ремап)
43PE12ввод-выводFSMC_D9, FSMC_DA9, TIM1_CH3N (ремап)
44PE13ввод-выводFSMC_D10, FSMC_DA10, TIM1_CH3 (ремап)
45PE14ввод-выводFSMC_D11, FSMC_DA11, TIM1_CH4 (ремап)
46PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN (ремап)
47PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
48PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
49VSSпитание—
50VDDпитание—
51PB12ввод-выводI2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK
52PB13ввод-выводI2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS
53PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
54PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N
55PD8ввод-выводFSMC_D13, FSMC_DA13, USART3_TX (ремап)
56PD9ввод-выводDAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX (ремап)
57PD10ввод-выводFSMC_D15, FSMC_DA15, USART3_CK (ремап)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS (ремап)
59PD12ввод-выводFSMC_A17, FSMC_ALE, TIM4_CH1 (ремап), USART3_RTS (ремап)
60PD13ввод-выводFSMC_A18, TIM4_CH2 (ремап)
61PD14ввод-выводFSMC_D0, FSMC_DA0, TIM4_CH3 (ремап)
62PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH4 (ремап)
63PC6ввод-выводI2S2_MCK, SDIO_D6, TIM3_CH1 (ремап), TIM8_CH1
64PC7ввод-выводI2S3_MCK, SDIO_D7, TIM3_CH2 (ремап), TIM8_CH2
65PC8ввод-выводSDIO_D0, TIM3_CH3 (ремап), TIM8_CH3
66PC9ввод-выводDAC_EXTI9, SDIO_D1, TIM3_CH4 (ремап), TIM8_CH4
67PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK
68PA9ввод-выводDAC_EXTI9, TIM1_CH2, USART1_TX
69PA10ввод-выводTIM1_CH3, USART1_RX
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM
71PA12ввод-выводCAN_TX, TIM1_ETR, USART1_RTS, USB_DP
72PA13ввод-выводSYS_JTMS-SWDIO
73NCне подключён—
74VSSпитание—
75VDDпитание—
76PA14ввод-выводSYS_JTCK-SWCLK
77PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
78PC10ввод-выводSDIO_D2, UART4_TX, USART3_TX (ремап)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RX (ремап)
80PC12ввод-выводSDIO_CK, UART5_TX, USART3_CK (ремап)
81PD0ввод-выводCAN_RX (ремап), FSMC_D2, FSMC_DA2
82PD1ввод-выводCAN_TX (ремап), FSMC_D3, FSMC_DA3
83PD2ввод-выводSDIO_CMD, TIM3_ETR, UART5_RX
84PD3ввод-выводFSMC_CLK, USART2_CTS (ремап)
85PD4ввод-выводFSMC_NOE, USART2_RTS (ремап)
86PD5ввод-выводFSMC_NWE, USART2_TX (ремап)
87PD6ввод-выводFSMC_NWAIT, USART2_RX (ремап)
88PD7ввод-выводFSMC_NCE2, FSMC_NE1, USART2_CK (ремап)
89PB3ввод-выводI2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
90PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
91PB5ввод-выводI2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
92PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
93PB7ввод-выводFSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX (ремап)
94BOOT0загрузка—
95PB8ввод-выводCAN_RX (ремап), I2C1_SCL (ремап), SDIO_D4, TIM4_CH3
96PB9ввод-выводCAN_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), SDIO_D5, TIM4_CH4
97PE0ввод-выводFSMC_NBL0, TIM4_ETR
98PE1ввод-выводFSMC_NBL1
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD11, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VREF-20нижнее опорное напряжение АЦП
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS10, 27, 49, 74, 99общий провод (земля)
VSSA19общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе
OSC_IN12вход генератора с внешним кварцевым резонатором
OSC_OUT13выход генератора с внешним кварцевым резонатором
NC73не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F103V(C-D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F103VCSTM32F103VCTx256 КБ48 КБ
STM32F103VDSTM32F103VDTx384 КБ64 КБ
STM32F103VESTM32F103VETx512 КБ64 КБ

Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F103V8, STM32F103VBSTM32F103100 из 100выводы совпадают полностью
STM32F103VF, STM32F103VGSTM32F103100 из 100выводы совпадают полностью
STM32F100V8, STM32F100VBSTM32F100 Value Line100 из 100выводы совпадают полностью
STM32F100VC, STM32F100VD, STM32F100VESTM32F100 Value Line100 из 100выводы совпадают полностью
STM32F101V8, STM32F101VBSTM32F101100 из 100выводы совпадают полностью
STM32F101VC, STM32F101VD, STM32F101VESTM32F101100 из 100выводы совпадают полностью
STM32F101VF, STM32F101VGSTM32F101100 из 100выводы совпадают полностью
STM32F105V8, STM32F105VB, STM32F105VCSTM32F105/107100 из 100выводы совпадают полностью
STM32F107VB, STM32F107VCSTM32F105/107100 из 100выводы совпадают полностью
STM32L471V(E-G)TxSTM32L4x197 из 10012: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDD
STM32L475V(C-E-G)TxSTM32L4x597 из 10012: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDDUSB
STM32L476V(C-E-G)TxSTM32L4x697 из 10012: OSC_IN → PH0; 13: OSC_OUT → PH1; 73: NC → VDDUSB

Частые вопросы

На каких выводах USART1 у STM32F103VC?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68) или PB6 (вывод 92, после ремапа), USART1_RX — на PA10 (вывод 69) или PB7 (вывод 93, после ремапа).

Где у STM32F103VC выводы SWD для программатора?

SWDIO — PA13 (вывод 72), SWCLK — PA14 (вывод 76). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F103VC?

I2C1_SCL — PB6 (вывод 92) или PB8 (вывод 95, после ремапа), I2C1_SDA — PB7 (вывод 93) или PB9 (вывод 96, после ремапа).

Сколько выводов ввода-вывода у STM32F103VC в корпусе LQFP100?

80 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F103VC, STM32F103VD и STM32F103VE?

Объёмом памяти: STM32F103VC — 256 КБ флеш-памяти и 48 КБ ОЗУ, STM32F103VD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F103VE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F103VC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
